产品类型 环绕声扬声器（环绕音箱）
品牌 Klipsch
型号 Reference Premiere RP-502S II
号角技术 Tractrix®（传奇的Klipsch音效）
阻抗 8 欧姆
尺寸（高 x 宽 x 深） 368 x 191 x 273 毫米（近似值）
重量 5.9 公斤（近似值）
安装类型 壁挂或置于架子上
壁挂安装 是，带有 3/8-16 螺纹嵌件和梨形孔
连接 接线柱（红色 +，黑色 -）
推荐线缆规格 16 AWG（1.3 毫米）最小值
推荐放置位置 大约在聆听位置上方 60 厘米，距地面 1.5 至 2.1 米
距离墙壁距离 距离墙壁至少 61 厘米
维护 偶尔除尘；不要使用研磨性产品或溶剂
网罩清洁 使用吸尘器刷头
产品注册 在线注册：www.klipsch.com/register
保修 保留收据以备索赔
听力安全 长时间过大的音量可能导致永久性损伤

常见问题 - Reference Premiere RP-502S II KLIPSCH

Klipsch RP-502S II 的阻抗是多少？
阻抗为 8 欧姆，使其与大多数家庭影院放大器和接收器兼容。
如何放置 RP-502S II 环绕音箱以获得最佳音效？
将音箱放置在距离耳朵约 60 厘米 的位置，即距离地面 1.5 至 2.1 米，位于您聆听位置旁边的墙壁上。您也可以将其安装在后墙上。
我可以对 RP-502S II 进行双线连接或双功放吗？
不，该型号只有 一对接线柱。连接条设计不可拆卸（与系列中的某些型号不同）。
连接时应使用哪种线缆？
使用直径至少 1.3 毫米（16 AWG） 的音箱线。将红色接线柱（+）连接到放大器的正极输出，黑色（-）连接到负极。
如何将 RP-502S II 音箱壁挂安装？
使用背面的 梨形孔 或 3/8-16 螺纹嵌件。拧入墙柱或使用合适的膨胀螺栓。螺钉应为 10 号圆头螺钉，长 6 至 7.5 厘米，露出 6 毫米。
我可以将 RP-502S II 安装在天花板上吗？
不，梨形孔 不适用于天花板安装。仅用于壁挂安装。
如何保养我的 Klipsch RP-502S II 音箱？
偶尔除尘。切勿使用 研磨性或含溶剂的产品。对于网罩，请用吸尘器刷头轻轻清理。
推荐使用多大功率的放大器？
Klipsch 音箱效率很高。每声道 50 至 150 瓦 RMS 的功率足以满足家庭使用。避免放大器过载，以免损坏扬声器。
RP-502S II 是否兼容 Dolby Atmos？
不，该型号是标准环绕音箱。对于 Dolby Atmos，Klipsch 提供 RP-8060FA 型号或 RP-500SA 模块，可添加到您的音箱上。
如何注册我的 Klipsch 产品以获得保修？
访问 www.klipsch.com/register 并按照说明操作。保留您的购买收据以备后续索赔。

用户关于以下问题的提问 Reference Premiere RP-502S II KLIPSCH

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 扬声器 免费PDF格式！查找您的手册 Reference Premiere RP-502S II - KLIPSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Reference Premiere RP-502S II 品牌 KLIPSCH.

用户手册 Reference Premiere RP-502S II KLIPSCH

1) 标准、基准、比较点
2) 展现传奇的杰士音响

1946年以来的宏亮与自豪

1946年，保罗·克里普什 (Paul W. Klipsch) 凭借所创立的专有扬声技术和对声学原理的理解，彻底改变了音响行业，成就了广受世人赞誉的标志性音响声音。如今，我们仍然忠实于保罗的理念，继承公司近一个世纪以来努力和智慧的结晶，把其精华融入公司的每件音响产品。这些产品体现了我们几十年来对完美听觉艺术的痴迷和追求。请亲身体验杰士参考系列音响所再现的强劲、细腻且富有情感的声音。

我们是Keepers of the Sound ^® 。

中国

KLIPSCH Reference Premiere RP-502S II - 1946年以来的宏亮与自豪 - 1

有些杰士音箱配有脚垫和其它附件，需要在使用前进行安装。请参照图1A 1B, 2, 3和4进行安装。

毛毡缘冲坠

图1 壁挂式安装

橡胶垫 或 选的倾斜板是为的 RP-600C, RP-500C, and RP-600C

图2中间声道

KLIPSCH Reference Premiere RP-502S II - 1946年以来的宏亮与自豪 - 4

图3 环绕立体声音箱
圆顶垫 放置在底部或背面 | 若进行壁挂安装 |

室内音箱的布放 电气连接

左、右主声道音箱：为了获得最佳效果，杰士集团有限公司（KGI）建议您把音箱分开6到15英尺（1.8-4.6米）放置。另外，音箱与后墙和侧墙的距离要保持至少24英寸（61厘米）。两个音箱可稍微内倾，这样可以更好地再现立体声效果。收听者与音箱的距离应该是两扬声器间距的约1至1.5倍。请参见图1和图3进行音箱连接和放置。

中声道音箱：根据设计，中声道音箱是为了再现对话和基本声音，并使这些声音听上去是来自视频画面的声音。因此中声道扬声器应尽可能靠近屏幕放置，最好直接放置在画面上方或下方。请参考图1、图2和图3进行中声道音箱的连接和放置。

后置环绕立体声音箱：杰士WDST环绕立体声音箱应放置在比听者高约2英尺（0.6米）的位置。该位置一般高于地板约5-7英尺(1.5-2.1米)。环绕立体声音箱应放在直接毗邻聆听位置的各墙壁上，或放置在聆听位置后面的墙壁上。环绕立体声音箱的最终放置位置取决于您房间的特点。根据设计，环绕立体声音箱用来再现如今许多环绕立体声技术所提供的声音的空间感和氛围感。请参考图1、图3和图4来连接和放置环绕立体声音箱。请注意，环绕立体声音箱的面网是固定的，因此无法被取下。

传统连接方式：请使用16号(16-gauge)或更粗的喇叭线，把左音箱的正极端子（红色端子）连接到放大器的左声道正极端子（红色端子），将左音箱的负极端子（黑色端子）连接到放大器的左声道负极端子（黑色端子）。重复此步骤，将其余所有音箱连接到相应的放大器声道上。请参考图3。每个端子连接上若有裸线，则该裸线不得触及任何其它端子，否则可能造成短路并损坏设备。

Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F 和 RP-160M 型音箱均配备双接线柱。如果采用单导线连接，终端连接条应留在原位。如果采用“双导线”或“双放大器”连接，则必须将终端连接条移除。请参阅接收器手册中的进一步说明。

对放大器的要求：杰士音箱放音效率很高，可以轻松配合多种放大器使用。所有杰士扬声器均兼容8欧姆阻抗，可以播放的音量很大，而声音失真却很小。由于音箱能再现大音量，所以调整音量时请务请审慎行事。长期播放过大的音量可能会永久损害您的听力。放大器输出过大也会损坏扬声器。请与经销商联系，确认您要使用的放大器是否完美匹配您的音响系统和环境。希望杰士音箱陪伴您一生。

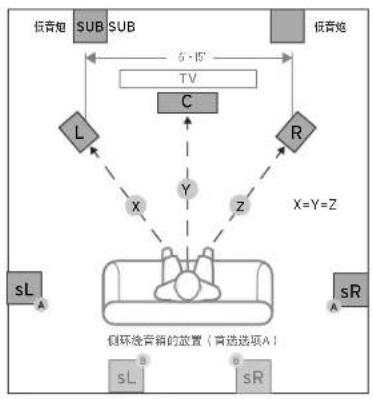

图1 在聆听区域放置扬声器
KLIPSCH Reference Premiere RP-502S II - 室内音箱的布放 电气连接 - 1


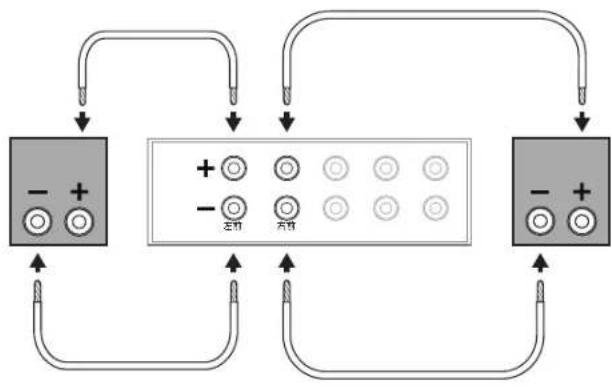

图3 标准连接
KLIPSCH Reference Premiere RP-502S II - 室内音箱的布放 电气连接 - 2


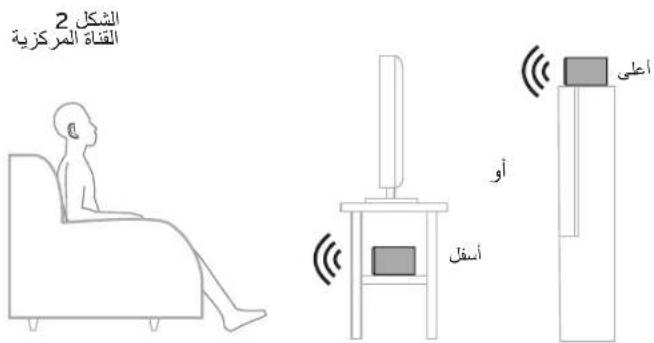

图2 中间声道
上面 或 下面

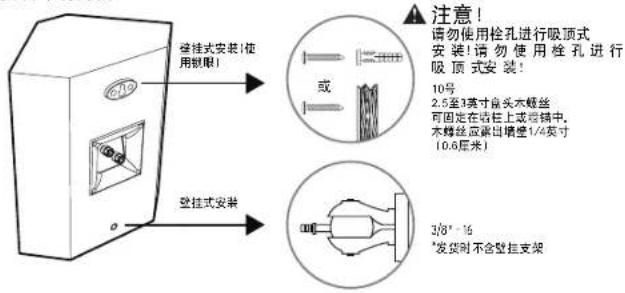

图4 墙面安装环绕音箱
登挂式安装(使用锁眼) 或 注意! 请勿使用栓孔进行吸顶式 安装!请勿使用栓孔进行 吸顶式安装! 10号 2.5至3英寸骨头木螺丝 可固定在砖柱上或铝铺中。 木螺丝应紧出墙壁1/4英寸 (0.6厘米) 3/8"-16 "发货时不含壁挂支架

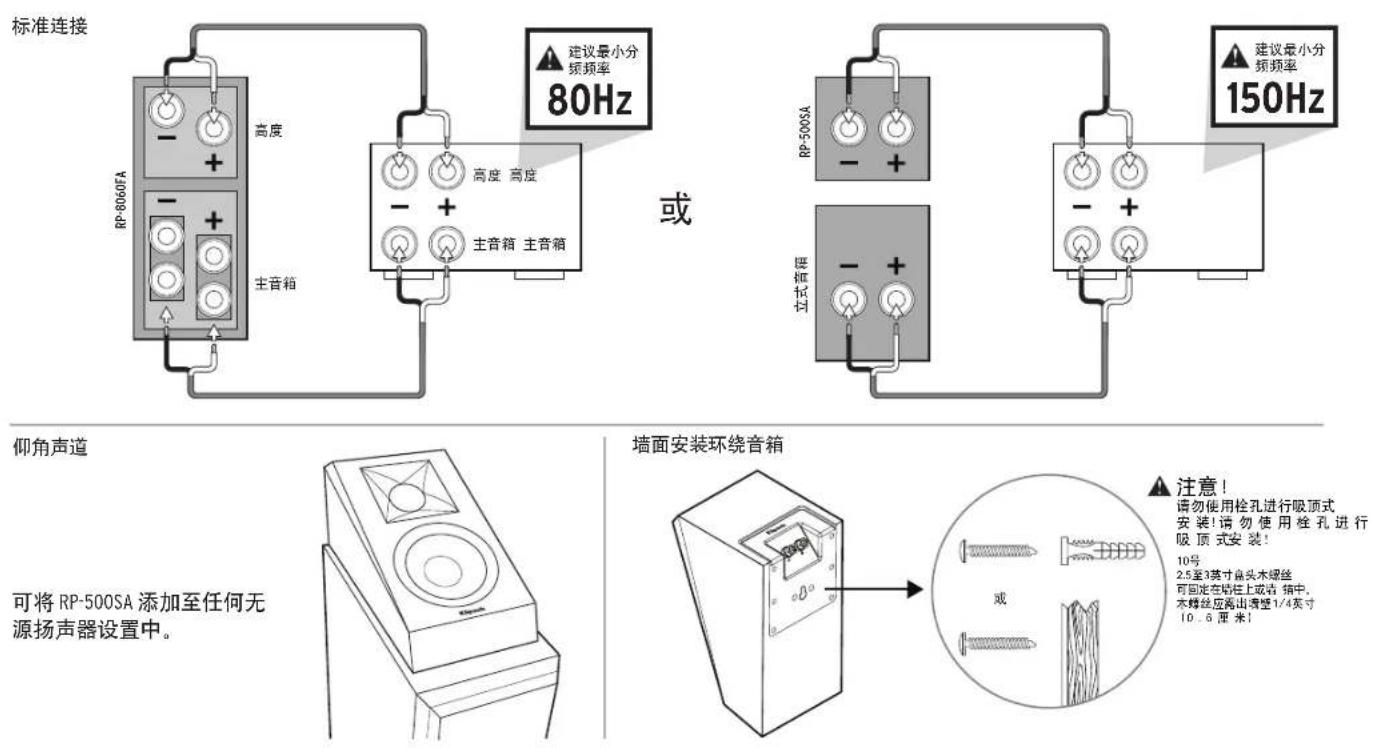

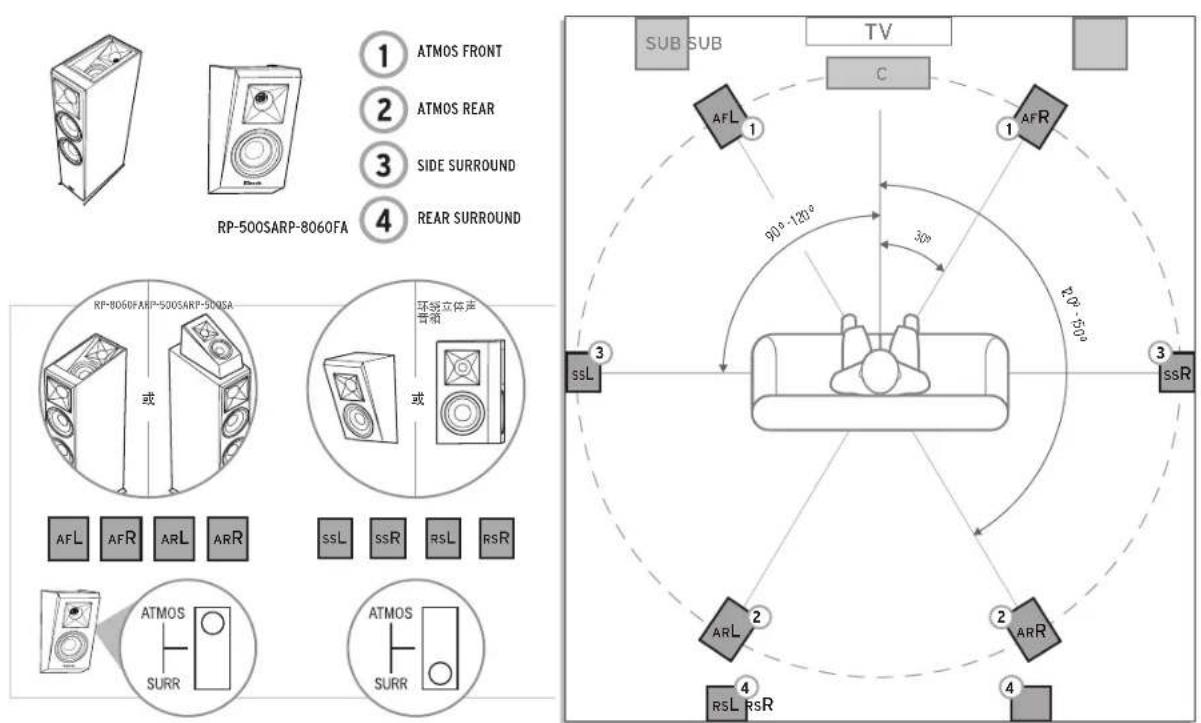

采用DOLBY ATMOS®技术的REFERENCE PREMIERE系列音箱
1 ATMOS FRONT 2 ATMOS REAR 3 SIDE SURROUND 4 REAR SURROUND RP-500SARP-8060FA RP-8060FARP-500SARP-500SA 或 或 环绕立体声音窗 AFL AFR ARL ARR ssL ssR RsL RsR ATMOS SURR ATMOS SURR SUB SUB TV C 1 AFR 3 ssL 90°-120° 30° 20°-50° 2 ARL 2 ARR 4 RSL RsR

在聆听区域放置扬声器

采用DOLBY ATMOS®技术的REFERENCE PREMIERE系列音箱
KLIPSCH Reference Premiere RP-502S II - 室内音箱的布放 电气连接 - 6
注意
请勿使用栓孔进行吸顶式 安装！请勿使用栓孔进行 吸顶式安装！
10号 2.5至3英寸盘头木螺丝 可回定在墙柱上或者箱中。 木螺丝应露出墙壁1/4英寸 10.6厘米

保养和清洁

您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。

产品注册

请在www.klipsch.com/register在线注册您的产品

·了解最新产品促销活动。

·您的个人信息绝不会被转售。

·该注册信息不用于保修目的。

请保存好您的收据，保修时我们需要您出示该收据。

المرجع

KLIPSCH Reference Premiere RP-502S II - 产品注册 - 1


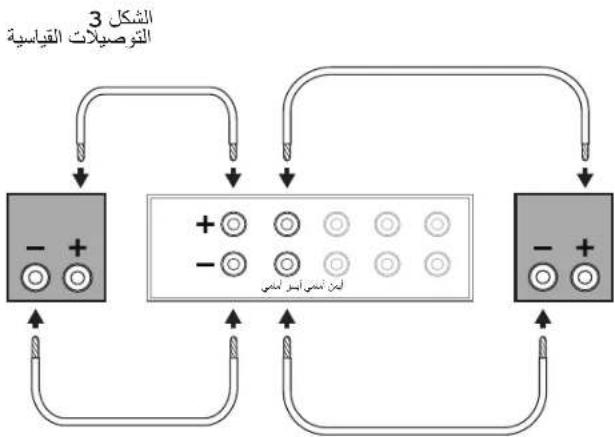

    note right of E "الشكل 3 التوصيلات القياسية"

KLIPSCH Reference Premiere RP-502S II - 产品注册 - 2
