Reference Premiere RP-502S II - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur surround (enceinte surround)
Marque	Klipsch
Modèle	Reference Premiere RP-502S II
Technologie de pavillon	Tractrix® (son Klipsch légendaire)
Impédance	8 ohms
Dimensions (H x L x P)	368 x 191 x 273 mm (approximatif)
Poids	5,9 kg (approximatif)
Type d’installation	Mural ou sur étagère
Montage mural	Oui, avec inserts filetés 3/8-16 et trous en poire
Connexion	Bornes à vis (rouge +, noir -)
Section de câble recommandée	16 AWG (1,3 mm) minimum
Placement recommandé	Environ 60 cm au-dessus de la position d’écoute, à 1,5-2,1 m du sol
Distance aux murs	Au moins 61 cm des murs
Entretien	Dépoussiérer occasionnellement ; pas de produits abrasifs ou solvants
Nettoyage des grilles	Avec la brosse d’un aspirateur
Enregistrement produit	En ligne sur www.klipsch.com/register
Garantie	Conservez votre reçu pour toute réclamation
Sécurité auditive	Volume excessif prolongé peut causer des dommages irréversibles

FOIRE AUX QUESTIONS - Reference Premiere RP-502S II KLIPSCH

Quelle est l’impédance du Klipsch RP-502S II ?

L’impédance est de 8 ohms, ce qui le rend compatible avec la plupart des amplificateurs et récepteurs Home Cinéma.

Comment positionner l’enceinte surround RP-502S II pour un son optimal ?

Placez l’enceinte à environ 60 cm au-dessus de votre oreille, soit 1,50 à 2,10 m du sol, sur le mur adjacent à votre position d’écoute. Vous pouvez aussi l’installer sur le mur arrière.

Puis-je bi-câbler ou bi-amplifier le RP-502S II ?

Non, ce modèle ne possède qu’une seule paire de bornes. Les barrettes de liaison ne sont pas conçues pour être retirées (contrairement à certains modèles de la gamme).

Quel type de câble utiliser pour le branchement ?

Utilisez un câble d’enceinte d’au moins 1,3 mm de diamètre (16 AWG). Reliez la borne rouge (+) à la sortie positive de l’ampli et la noire (-) à la négative.

Comment monter l’enceinte RP-502S II au mur ?

Utilisez les trous en poire ou les inserts filetés 3/8-16 à l’arrière. Vissez dans un poteau mural ou utilisez des chevilles adaptées. Les vis doivent être de type tête bombée n°10, de 6 à 7,5 cm de long, en laissant 6 mm apparents.

Puis-je installer le RP-502S II au plafond ?

Non, le trou en poire n’est pas conçu pour une installation au plafond. Utilisez-le uniquement pour un montage mural.

Comment entretenir mes enceintes Klipsch RP-502S II ?

Dépoussiérez-les occasionnellement. N’utilisez jamais de produits abrasifs ou à base de solvant. Pour les grilles, passez la brosse de votre aspirateur délicatement.

Quelle puissance d’amplificateur est recommandée ?

Les enceintes Klipsch sont très efficaces. Une puissance de 50 à 150 watts RMS par canal est suffisante pour un usage domestique. Évitez de surcharger l’ampli pour ne pas endommager les haut-parleurs.

Le RP-502S II est-il compatible avec Dolby Atmos ?

Non, ce modèle est une enceinte surround standard. Pour le Dolby Atmos, Klipsch propose les modèles RP-8060FA ou le module RP-500SA à ajouter sur vos enceintes.

Comment enregistrer mon produit Klipsch pour la garantie ?

Rendez-vous sur www.klipsch.com/register et suivez les instructions. Conservez votre reçu d’achat pour toute réclamation ultérieure.

MODE D'EMPLOI Reference Premiere RP-502S II KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch.

Klipsch, Keepers of the Sound ^® .

FRANÇAIS

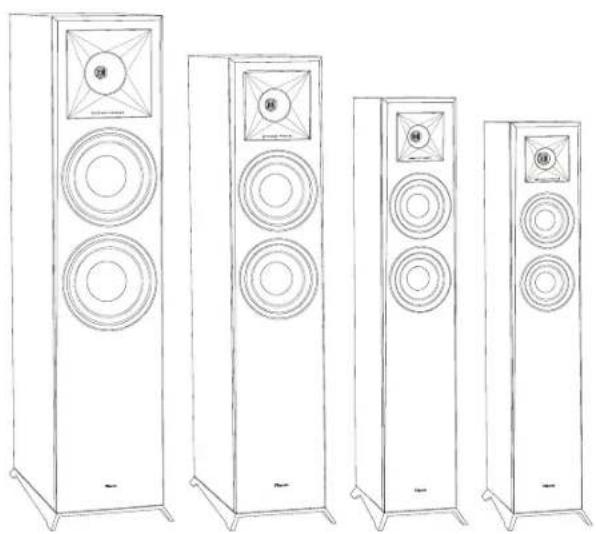

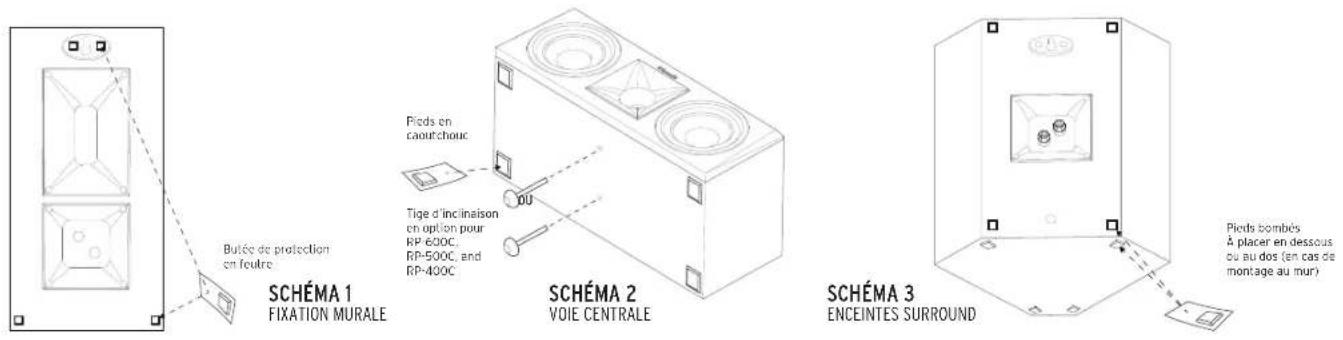

Certaines enceintes Klipsch ^ ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul câble, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux câbles (bi-câblage), la barre de raccord de la borne doit être retirée. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

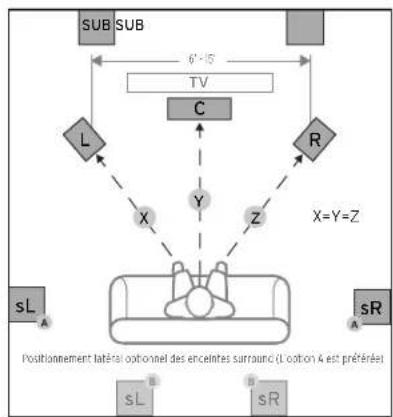

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE
    note right of A "6°-15"
    note right of C "TV"
    note right of D "X=Y=Z"
    note right of G "Positionnement latéral optionnel des enceintes surrauro (L option 4 est préférée)"

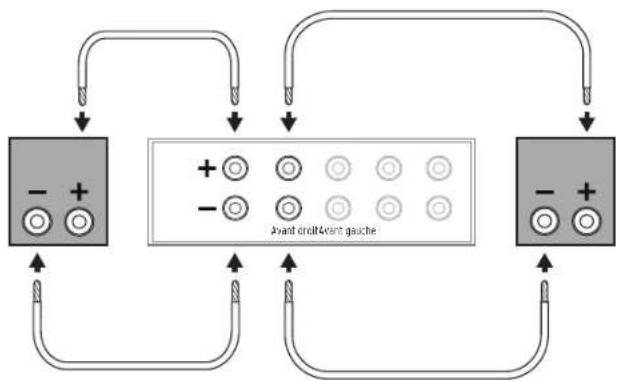

FIGURE 3 BRANCHEMENTS STANDARD


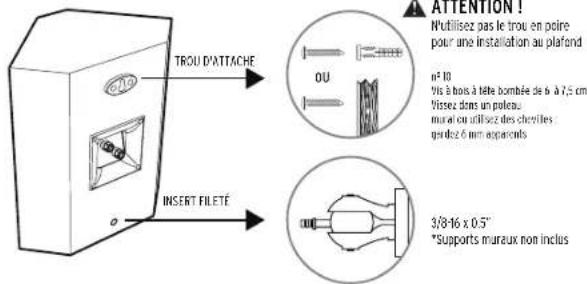

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

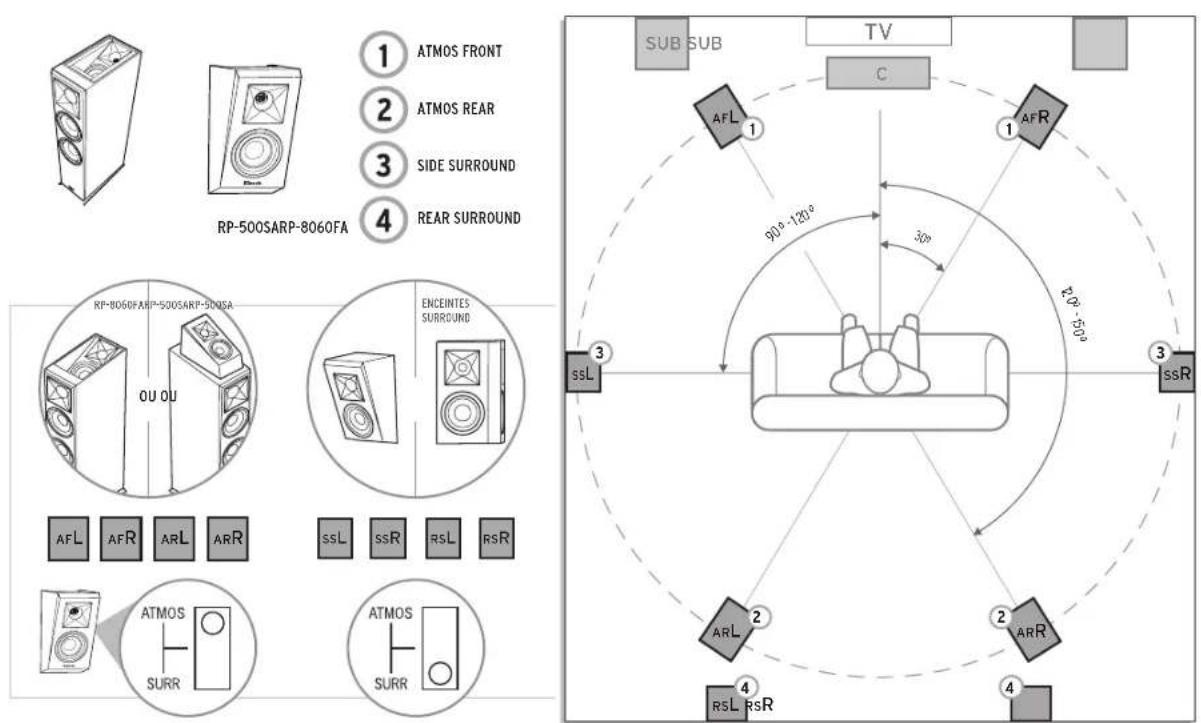

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

REFERENCE PREMIERE AVEC LA TECHNOLOGIE DOLBY ATMOS®

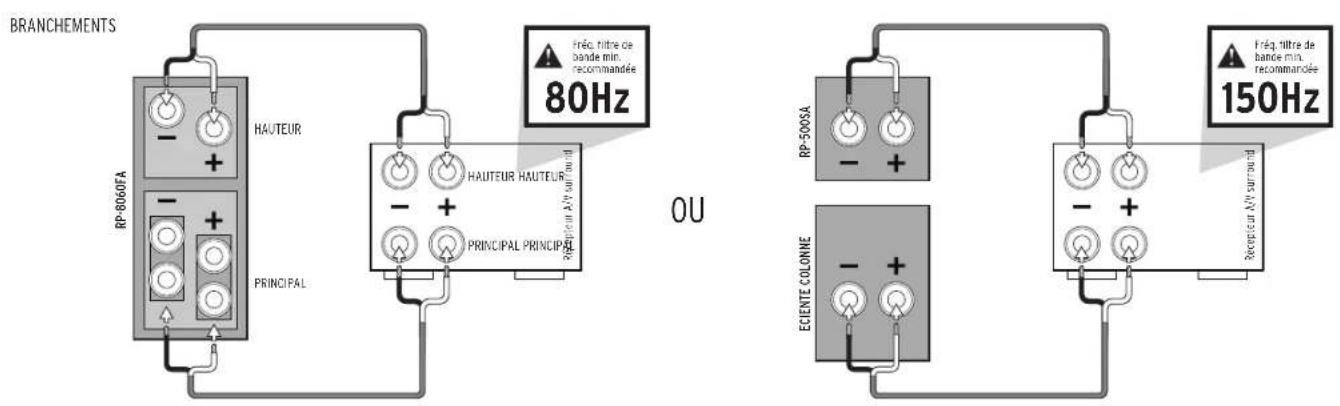

Il est possible d'ajouter le RP-500SA à une installation d'enceintes passive.

N'utilisez pas le trou en poire pour une installation au plafond

n° 10 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poleau mural ou utilisez des chevites gardez 6 mm apparents

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
