BEDIENUNGSANLEITUNG Heritage Klipschorn AK6 KLIPSCH

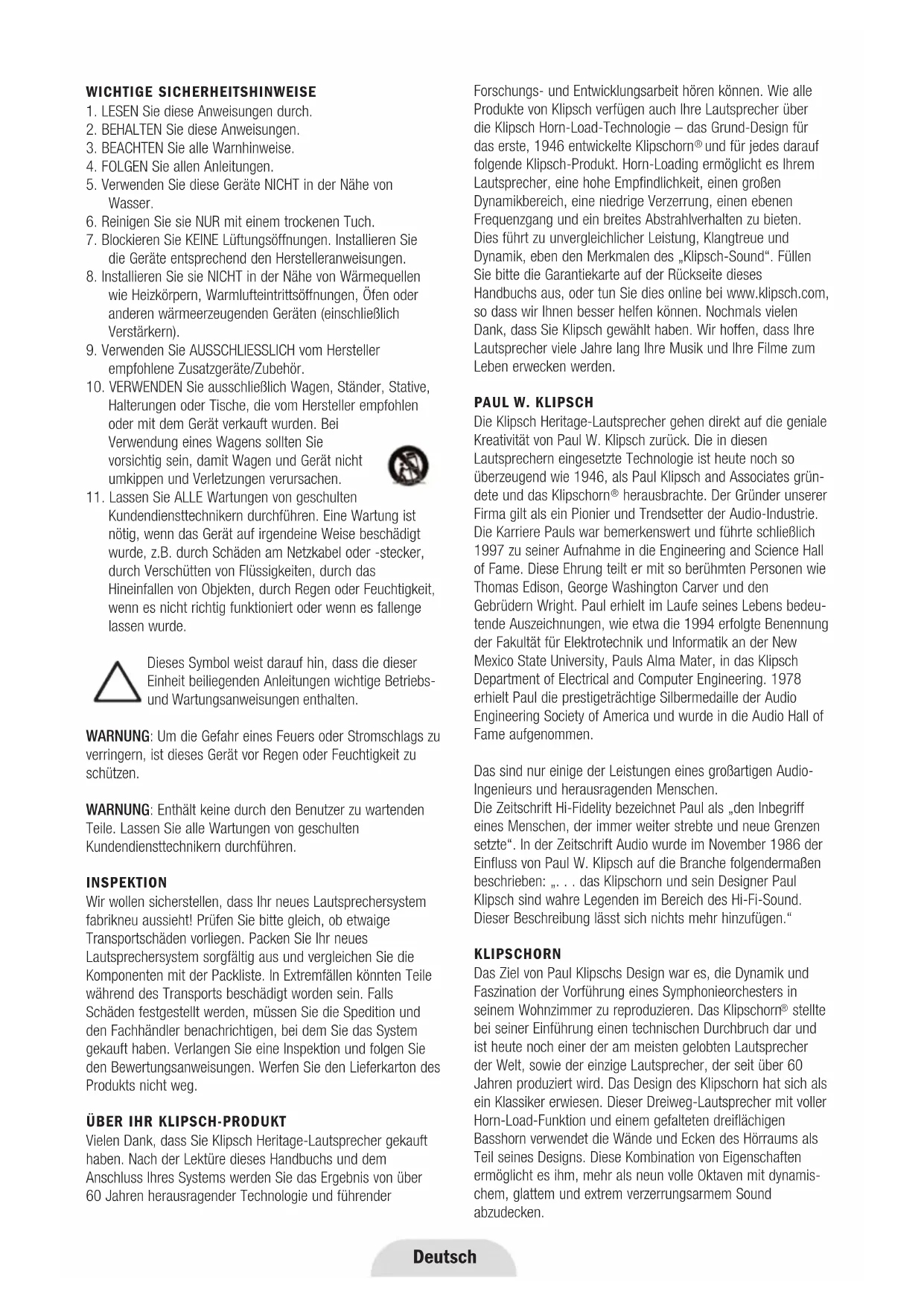

WICHTIG SICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Lufungsoffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie NICT in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsoffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehor.
10. VERWENDEN Sie ausschlieBlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollenn Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
11. Lassen Sie ALLE Wartungen von geschulten Kundendiensttechnikern durchführren. Eine Wartung ist notig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallenge halten wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist这点 Gerät vor Regen oder Feuchtigkeit zu schätzen.

WARNING: Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführten.

INSPECTION

Wir wollen sicherstellen, dass Ihr neues Lautsprachersystem fabrikneu aussieht! Prufen Sieitte gleich, ob etwaige Transportschäden vorliegen. Packen Sie Ihr neues Lautsprachersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packliste. In Extremfällen konnten Teile während des Transports beschädigt worden sein. Falls Schäden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

Vielen Dank, dass Sie Klipsch Heritage-Lautsprecher gekauft haben. Nach der Lektüre theses Handbuch's und dem Anschluss Ihr's Systems werden Sie das Ergebnis von über 60 Jahren Herausragender Technologie und führender

Forschungs- und Entwicklungserbeit horen konnen. Wie alle Produkte von Klipsch verfügen auch ihre Laufsprecher über die Klipsch Horn-Load-Technologie - das Grund-Design für das erste, 1946 entwickelte Klipschorn® und für jedem darauf folgende Klipsch-Produkt. Horn-Loading ermöglich es Ihr Laufsprecher, eine hohe Empfindlichkeit, einen großen Dynamikbereich, eine niedrige Verzerrung, einen ebenen Frequenzgang und ein breites Abstrahlverhalten zu bieten. Dies führt zu unvergleichlicher Leistung, Klangtreue und Dynamik, etwa den Merkmalen des „Klipsch-Sound". Füllen Sieitte die Garantiekarte auf der Rückseite dieser Handbuch aus, oder tun Sie dies online bei www.klipsch.com, so dass wir Ihnen better themselves. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass ihre Laufsprecher weitere Jahre lang ihre Musik und ihre Filme zum Leben erwecken werden.

PAUL W. KLIPSCH

Die Klipsch Heritage-Lautsprecher gehen direkt auf die geniale Kreativität von Paul W. Klipsch zurück. Die in diesen Lautsprechem eingesetzte Technologie ist heute noch so überzeugend wie 1946, als Paul Klipsch and Associates gründete und das Klipschorn^® Herausbrachte. Der Gründer unserer Firma gilt als ein Pioneer und Trendsetter der Audio-Industrie. Die Karriere Pauls war bemerkenswert und führende schließlich 1997 zu seiner Aufnahme in die Engineering and Science Hall of Fame. Diese Ehrung teilt er mit so berühmten Personen wie Thomas Edison, George Washington Carver und den Gebrudern Wright. Paul erhielt im Laufe seines Lebens bedeutende Auszeichnungen, wie etwa die 1994 erfolgte Benennung der Fakultät für Elektrotechnik und Informatik an der New Mexico State University, Pauls Alma Mater, in das Klipsch Department of Electrical and Computer Engineering. 1978 erhielt Paul die prestigeträchtige Silbermedaille der Audio Engineering Society of America und wurde in die Audio Hall of Fame aufgenommen.

Das sind nur einige der Leistungen eines großigen Audio-Ingenieurs und Herausragenden Menschen.

Die Zeitschrift Hi-Fidelity bezeichnet Paul als „den Inbegriff eines Menschen, der immer weiter strebre und neue Grenzen setzen". In der Zeitschrift Audio wurde im November 1986 der Einfluss von Paul W. Klipsch auf die Branche folgendermaBen beschreiben: „... das Klipschorn und sein Designer Paul Klipsch sind wahre Legenden im Bereich des Hi-Fi-Sound. Dieseer Beschreibung{lsst sich nichts mehr hinzufugen."

KLIPSCHORN

Das Ziel von Paul Klipsch's Design war es, die Dynamik und Fascination der Vorführung eines Symphonieorchesters in seinem Wohnzimmer zu reproductieren. Das Klipschorn® stellte bei seiner Einführung einen technischen Durchbruch dar und ist heute noch einer der am meisten gelobten Laufsprecher der Welt, sowie der einzige Laufsprecher, der seit über 60 Jahren produziert wird. Das Design des Klipschorn hat sich als ein Klassiker erwiesen. Dieser Dreiweg-Laufsprecher mit voller Horn-Load-Funktion und einem gefalteten dreiflächigen Basshorn verwendet die Wände und Ecken des Hörraums als Teil seine Designs. Diese Kombination von Eigenschaften ermöglich es ihm, mehr als neun volte Oktaven mit dynamischem, glattem und extrem verzerrungsarmem Sound abzudecken.

LA SCALA II

La Scala wurde als ein better transportierbares Klipschorn entwickelt und 1963 in der Kampagne von Winthrop Rockefeller für das Gouverneurs-Amt als Ansagelaufsprecher eingesetzt. Wie das Klipschorn verfügt auch dieser Lautsprecher über extrem hohe Empfindlichkeit, und er ist ein Dreieweg-Lautsprecher mit voller Horn-Load-Funktion mit einem kürzeren, zweifach gefalteten Basshorn, das von den Ecken des Hörraums unabhängig ist. Deshalb ist der einzige Kompromise im Soundbereich bei dem La Scala im Vergleich zum Klipschorn ein etwasHigher Bass-Cutoff.

CORNWALL III

Der Cornwall wurde 1959 als großere Vollbereichs-Alternative zum Heresy als Center-Lautsprecher in Stereoanordnungen mit drei Laufsprechern eingeführt. Er kombiniert die volle Basswiedergabe des Klipschorn mit einer Empfindlichkeit und einer Leistung, die den Modellen mit vollem Horn-Loadingähnlich sind. Wie der Heresy ist der Cornwall ein kompaktes Dreiweg-Modell mit Horn-Load-Kompressionstreibern für die Wiedergabe der mittleren und hohen Töne und einem direkt abstrahlenden Tieftöner (38,1 cm) für die tiefen Frenzen.

HERESY III

Der erstmals 1957 eingeführte Heresy-Lautsprecher war zunachst ein kompakter Center-Lautsprecher für das Klipschorn in Stereoanordnungen mit drei Laufsprechem. Der Heresy ist ein kompaktes Dreieweg-Modell mit Horn-Load-Kompressionstreibern für die Wiedergabe der mittleren und hohen Töne und einem direkt abstrahlenden Tieftöner (30,5 cm) für die tiefen Frenzen.

AUSPACKEN UND ZUSAMMENBAU

Heresy III und Cornwall III

Bei den Modelen Heresy III und Cornwall III handelt es sich um große, schwere Laufsprecher. Diese Modelle sollen von zwei Personen ausgepackt und installiert werden. Öffnen Sie das obere Ende des Kartons, drehen Sie den Karton um undziehen Sieihn vom Laufsprecher. Entfernen Sie das Verpackungsmaterial und haben Sie es auf.

Klipschorn und La Scala II

Die Tief- und Hochfrequenzgehäuse für Klipschorn und La Scala II werden in zweieparaten Kartons ausgeliefert. These Lautsprecher sind groB und schwer. Fur Auspacken und Installation sind zwei Personen erforderlich. Die Tief- und Hochfrequenzgehäuse fur Klipschorn und La Scala II müssen in der Seriennummer übereinstimmen, um

eine optimale akustische Leistung sicherzustellen. Überprüfen Sie beim Zusammenbau dieser Laufsprecheritte die Seriennnummern des oberen und unteren Gehäuses.

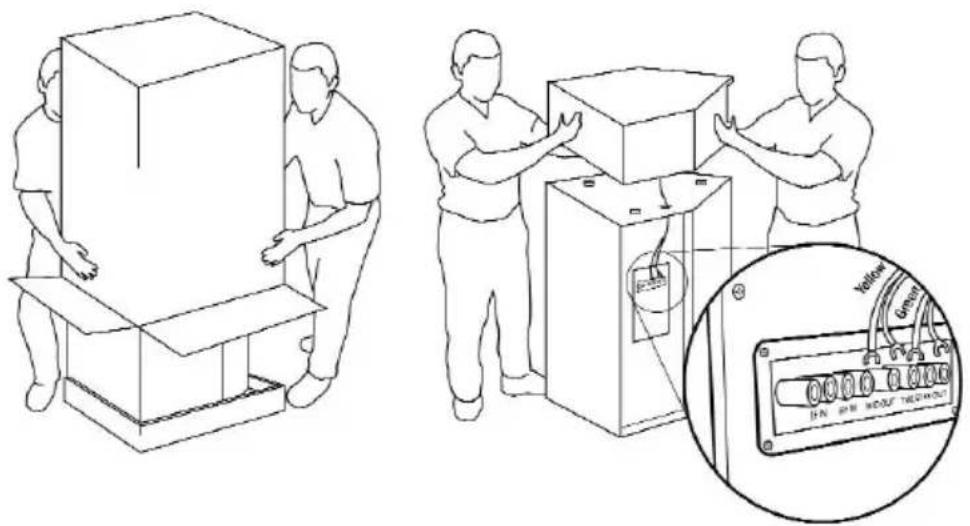

Klipschorn

Öffnen Sie die Laschen des mit „Open this End" markierten größeren Tieffrequencykartons, drehen Sie den Karton um undziehenihn vom Laufsprechergehause ab und entfernen Siedas innere Verpackungsmaterial. Die Oberseite des Gehäuses mit seinen drei Gummipuffern sollen nach oben zeigen. (Siehe Abbildung 1.) Schieben Sie das Bassgehause in die Ecke, wo es aufgestellt werden sollen, um zu prufen, dass es passt, und sehen Sie, ob es Hindernisse für eine bündige Einpassung gibt. Entfernen Sie das Gehäuse aus der Ecke, um das Hochfrequenzgehause zu installmenten. Platzieren Sie den Laufsprecher vor dem Anschlieben in der Höhe der, aber nicht ganz in der Ecke und entfernen Sie den Tieffrequencygrill (zwiel Flügelmuttern) an der Eingangsseite des Gehäuses, und legen Sieihn beiseite, bis das Anschlieben beendet ist.

Öffnen Sie die mit „Open this End" markierte Seite des kleineren Hochfrequenzkartons und entfern den Sie das Verpackungspolster. Hebben Sie das Hochfrequenzgehäuse aus dem Karton und setzen Sie es oben auf das Tieffrequenzgehäuse. Richten Sie die drei Gummipuffer an der Oberseite des Tieffrequenzgehäuses an den drei Vertiefungen an der Unterseite des Hochfrequenzgehäuses aus. Führten Sie die Hoch- und Mittelton-Lautsprecherkabel am oberen Gehäuse durch das Loch in der niedrigeren Platte des Gehäuses ein. Verbinden Sie das grün markierte Kabelpaar (+) mit den zwei Terminals mit der Beschriftung „Tweeter Out". Passen Sie bereits auf, dass die roten (+) und schwarzen (-) Terminals entsprechend den grünen (+) und schwarzen (-) Hülsen am Ende der Kabel verbunden werden. Folgen Sie dem gleichen Verfahren bei der Verbindung des gelb markierten Kabelpaars mit den zwei Terminals mit der Beschchrift „Mid Out". (Siehe Abbildung 5.)

La Scala II

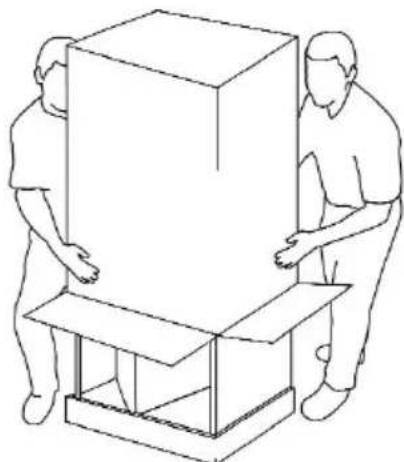

Öffnen Sie die Laschen des mit „Open this End" markierten größeren Tieffrequencykartons. Drehen Sie den Karton um,ziehen他们在Lautsprechergehause ab und entfern den Siedas innere Verpackungsmaterial. Die Oberseite des Gehäuses mit seinen drei Gummipuffern sollen nach oben zeigen.(Siehe Abbildung 2.)

1

2

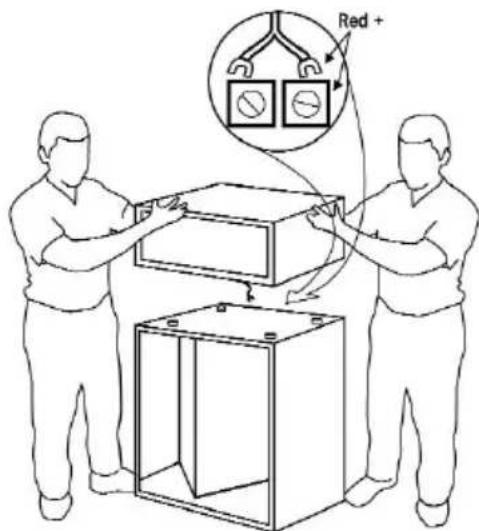

Öffnen Sie beim La Scala II Hochfrequenzgehäuse die Seite deskleineren Kartons, die mit „Open This End" beschritt ist ab, und entfern den Sie das Verpackungspolster. Die Unterseite des Gehäuses (mit dem angeschlossenen Tieffrequency-Verbindungskabel) sollte nach oben gerichtet sein. Lösen Sie das Kabel, drehen Sie den Karton um undziehen Sieihn vom Gehäuse ab. Hebem Sie zusammen mit einem Helfer das Hochfrequenzgehäuse vom Boden und platzieren Sie es auf der Oberseite des Tieffrequencygehauses, wobei das Tieffrequencykabel nach hinten und durch den Spalt zwischen den Gehäusen zu führen ist. Richten Sie die Vertiefungen an der Unterseite des Hochfrequenzgehauses an den Gummipuffern an der Oberseite des Tieffrequencygehäuses aus. Schließen Sie das Tieffrequencykabel an den zweischraubigen Barrier Strip-Klemmen an der Rückseite des Tieffrequencygehäuses an. Achten Sie auf die korrekte Polung, indem Sie den Draht mit der roten Markierung mit dem roten Terminal und den Draht mit der schwarzen Markierung mit dem schwarzen Terminal verbinden.

PLATZIERUNG

Ohne Lautsprecher der Klipsch Heritage-Serie bieten in einer Vielzahl von Positionen eine gute Leistung, aber Sie konnen diese optimieren, indem Sie folgenden Regel folgen:

• Alle: An einer gemeinsamen Wand platzieren, ca. 2 bis 5 m voneinander entfern.
• La Scala, Cornwall, Heresy: In gleichen Abständen von der Wand hinter den Laatsprechern aufstellen.
• Heresy: Gleiche Höhe über dem Boden, wobei die Hochtöner sich auf Ohrhöhe einer sitzenden Person befinden sollenen, wenn sie an der Wand oder in einer Schrankwand befestigt werden.
• Alle: Drehen Sie die Lautsprecher in Richtung auf den Zuhörer und platzieren Sie sie bündig mit oder vor allen blockierenden Objeken.
  La Scala, Cornwall, Heresy: Die Platzierung in der Nähereiner Ecke oder Wand bietet die meiste Bassleistung, während der Bass schwächer wird, wenn Sie die Lautsprecher von den Raumgrenzen weg aufstellen.
• Alle: Die asymmetrische Aufstellung eines Lautsprecherpaars an benachbarten Seitenwänden kann eine durch die Raumstruktur erzeugte Unebenheit der Basswiedergabe ausgleichen.
• Experimentieren Sie mit diesen Richtlinien, um ein Ergebnis zu erzielen, das Ihrhem Geschmack entspricht und die Raumakustik kompensiert.

Klipschorn

Klipschorn-Lautsprecher bieten meistens die Beste Leistung, wenn sie in den Ecken der langen Wand eines rechtekigen Raums platziert werden. Wenn der Raum sehr schmal und lang ist, und die Ecken mehr als 5-6 m voneinander entfernrt sind, leidet eventuell das Stereo-Klangbild. Ein Raum mit einem Längen-Breiten-Verhältnis von 1,00 zu 0,618 ware am besten. Zudem scheinen Klipschorn-Lautsprecher von Deckenhöhen über 2,60 m zu profitieren. Das Klipschorn muss in Ecken aufgestellt werden, da die Wände des Raums das Basshorn des Lautzspechers unterstützen. Um die tiefsten Frenzen zu erreichen, solte das Klipschorn bündig in eine Ecke passen, ohne Behinderung durch Fuß- oder Zierleisten, und die Wände sollenn sich mindestens 64 cm jenseits der Seitengrills erstrecken.

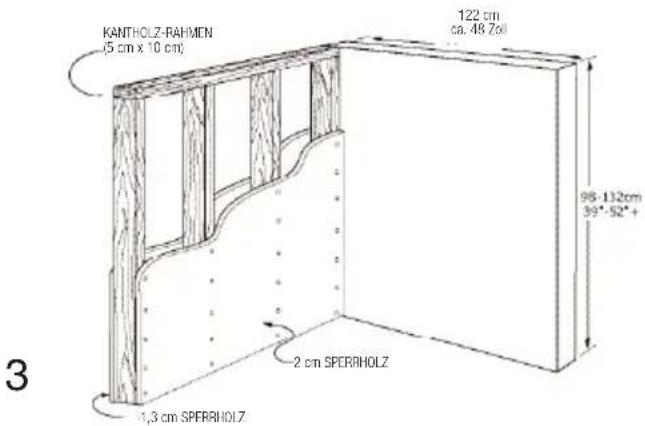

Kunstliche Ecken

Wenn in Ihr hem Hörraum keine geeigneten Ecken vorhandensind, konnen künstliche Ecken gebaut werden, um eineBassleistung wie bei einer richtigen Ecke zu bieten und auch eine verstellte Ausrichtung nach innen zu ermöglichen.Beginnen Sie, wie in Abbildung 3 gezeigt, mit einem 60~cm× 120~cm groBen Rahmen aus Kantholzern. Klipsch empfieht, 120~cm breite und ca. 2 cm dicke Sperrholzplatten zu verwenden, die fest an den Rahmen geklebt und genagelt werden. Die Rückseite kann mit einem dunneren Material bedeckt werden, wie 0,5 cm Holzfaserplatten oder 1,3 cm dickemSperrholz.Lackieren Sie alles in der Wandfarbe,oder deckenSie es mit einem Laminat oder anderen Material ab.(Siehe Abbildung 3.) Wenn ein sehr groBer Laufsprecherabstandbesteht, kann eine kunstliche Ecke fur ein Klipschorn verwendet werden, um den Abstand zu verringn. Eine weitereLösung beiweit entfernten Klipschorn-Laufsprechem in einem reinen Audiosystem ware die Verwendung eines CenterLaufsprechers (z.B.La Scala),um eine Stereoanordnung mitdrei Lautsprechem zu bilden.Details über die Anschlusseerhalten Sie vom Klipsch-Kundendienst (USA 1-800-554-7724) oder wenden Sie sich an einen ortlichen autorisierten Klipsch-Fachhandler.

La Scala II

La Scala II bietet ein allein einsetzbares, nach vorn ausgerichtetes gefaltetes Basshorn, das, falls nötig, eine Platzierung außerhalb von Ecken erhöglich. Da allerdings这点es Modell einen weniger tiefen Bass bietet als das Klipschorn, ware die akustische Verständung der tiefen Frequenzen durch eine Eckaufstellung optimal. La Scala bietet auch viel Flexibilität hinsichtlich der Ausrichtung nach innen für

ein besseres Stereo-Klangbild. Die Tiefbassleistung kann auch durch einen leistungsstarken Klipsch-Subwoofer verbessert werden.

Cornwall III

Der Cornwall III kombiniert die Platzerungs- und Ausrichtungsflexibilität der La Scala mit den niedrigen Bassfrequenzen des Klipschorn, bei reduzierter Leistung. Wie bei La Scala und Heresy bietet eine Eckaufstellung die hochste Bassleistung, während bei der Platierung weg von den Ecken oder der Rückwand der Bass reduziert wird. Da sich die Raumakustik und der personliche Geschmack untersuchen den konnen, sollenn Sie verschiedene Platzerungen ausprobieren, um die Laatsprecherleistung zu optimieren. Es liegen selbstklebende Gummifüchen bei, die Sie zur Verwendung auf Holzböden an der Unterseite des Sockels anbringen konnen.

Heresy III

Der Heresy III bietet aufgrund seiner relativ kompakten Groß die meiste Platzerungsflexibilität aller Heritage-Modelle. Er bietet ungebahr den gleichen Frequenzbereich wie das Modell La Scala, aber bei geringerem Schallpegel. Eine Platzerung am Boden und in der Ecke bietet die meiste Tiefbassverstärkung, und der schräge Sockel kompensiert teilweise die geringe Höhe des Heresy. Bei der Platzerung in einem Regal oder einer Schrankwand kann der Sockel entfern werden. Es liegen selbstklebende Gummifüchen bei, die an der Unterseite des Gehäuses angebracht werden können, damit Regale oder harte Oberflächen nicht zerkratzt werden.

ANSCHLUSS DES LAUTSPRECHERS

Vorsicht: Schalten Sie vor der Herstellung von Anschlüssen den Verständner aus! (Siehe Abbildung 4.)

• Ihr Laatsprecher verfügen über positive (rote) und negative (schwarze) Anschlusterminals an der Rückseite oder Seite des Gehäuses. Diese entsprechen den positiven und negativen Terminals am jeweiligen Kanal (links, rechts etc.) Ihres Verständern. Anschlüsse können mit blankem Draht, Gabelschufen oder Bananensteckern vorgenommen werden. (Siehe Abbildung 4.)

• Alle Laufsprecher in Ihr System müssen richtig gegolt angeschlossen sein, so dass positive Laufsprecherterminals mit positiven Verständkerterminals verbunden sind. Wiederholen Sie dies bei den negativen Laufsprecher- und Verständkerterminals. Die meisten Laufsprecherkabel haben Markierungen an der Isolierung eines der Leiter, die Ihnen beim Anschluss halten.

• Verwenden Sie mindestens 16-Gauge-Kupferdraught (AWG) mit zwei Leitern und Draht mit einem higheren Gauge-Wert für langere Strecken. An die Terminals Ihres Laufsprechers

konnen Anschlüsse mit blankem Draht, Gabelschuhen oder Bananensteckern vorgenommen werden.

• Vorsicht: Passen Sie bei allen Anschlusstypen auf, dass kein Kontakt zwischen den positiven und negativen Terminals am Laufsprecher bzw. Verständner vorhanden ist. Ansonsten kann es zu Schäden am Gerät kommt! (Siehe Abbildung 4.)

Klipschorn: Die Anschlüsse befinden sich am Eingangsfeld an der Seite des Tieffrequencygehäuses. Zwei der vier Terminalpaare dieren zum Anschluss der von Ihrem Veränderkommenden Laufsprecherkabel. Sie tragen die Bezeichnung "HF IN" + und - / LF IN + bzw. -. Die beiden roten (+) wie auch die beiden schwarzen (-) Terminals sind mit Drahtbrücken verbunden. Bei konventionellen Anschlüssen mit einem Kabel entfern den Sie die Drahtbrücken nicht und verwenden eines der Terminals.

Für das optionale Bi-Wiring entfernen Sie die Drahtbrücken. (Siehe Abbildung 5.) Nachdem Sie alle Anschlüsse durchgeführt haben, setzen Sie den vorher entfernten seitlichen Grill wieder ein. Achten Sie daraufuf, dass das Laufsprecherkabel durch die Aussparung in der unteren hinteren Ecke des Grills verlauf, wenn der Laufsprecher in die Ecke geschoben wird. Wenn das Laufsprecherkabel von der dem Eingangsfeld entgegengesetzten Seite kommt, verlegen Sie es durch die Aussparung am Laufsprechergrill, dann vor der Rückwand und in das Eingangsfeld.

Verbinden Sie den Veränder nicht direkt mit den Mittel- oder Hochtönerkabeln oder mit den Terminals „Mid Out" oder „HF Out", da Sie sonst den Laufsprecher beschädigten können.

La Scala II: Die beiden Terminalpaare auf der Rückseite des Laufsprechers dieren zum Anschluss der von Ihr Vermärster kommenden Laufsprecherkabel. Sie tragen die Bezeichnung "HF IN" + und -, LF IN" + bzw. -. Sowohl die roten (+) als auch die schwarzen (-) Terminals sind mit Drahtbrücken verbunden. Bei konventionellen Anschlüssen mit einem Kabel entfern den sie die Drahtbrücken nicht und verwenden eines der Terminals. Für das Bi-Wiring entfern den sie die Drahtbrücken. (Siehe Abbildung 5.)

Cornwall III und Heresy III: Die beiden Terminalpaare auf der Rückseite des Laufsprechers dieren zum Anschluss der von Ihrem Veränderkommenden Laufsprecherkabel. Diese Terminals tragen die Bezeichnung ^ HF+,"HF-,"LF+ "und LF- " und haben sowohl rote (+) als auch schwarze (-) Anschlüsse, die mit Metallstreifen verbunden sind. Bei konventionellen Anschlüssen mit einem Kabel entfernen Sie die Streifen nicht und verwenden eines der Terminals. Entfernen Sie die Streifen für das Bi-Wiring (siehe Abbildung 4).

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Produkt an einen Käfer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen, wenden Sie sichitte an den Fachhändler, der these Produkt verkauft hat, oder den Vertrieb.
