MANUAL DE USUARIO Heritage Klipschorn AK6 KLIPSCH

• La Scala, Cornwall, Heresy: posicione-as eqüidistantes da parede situada atrás das unidades.

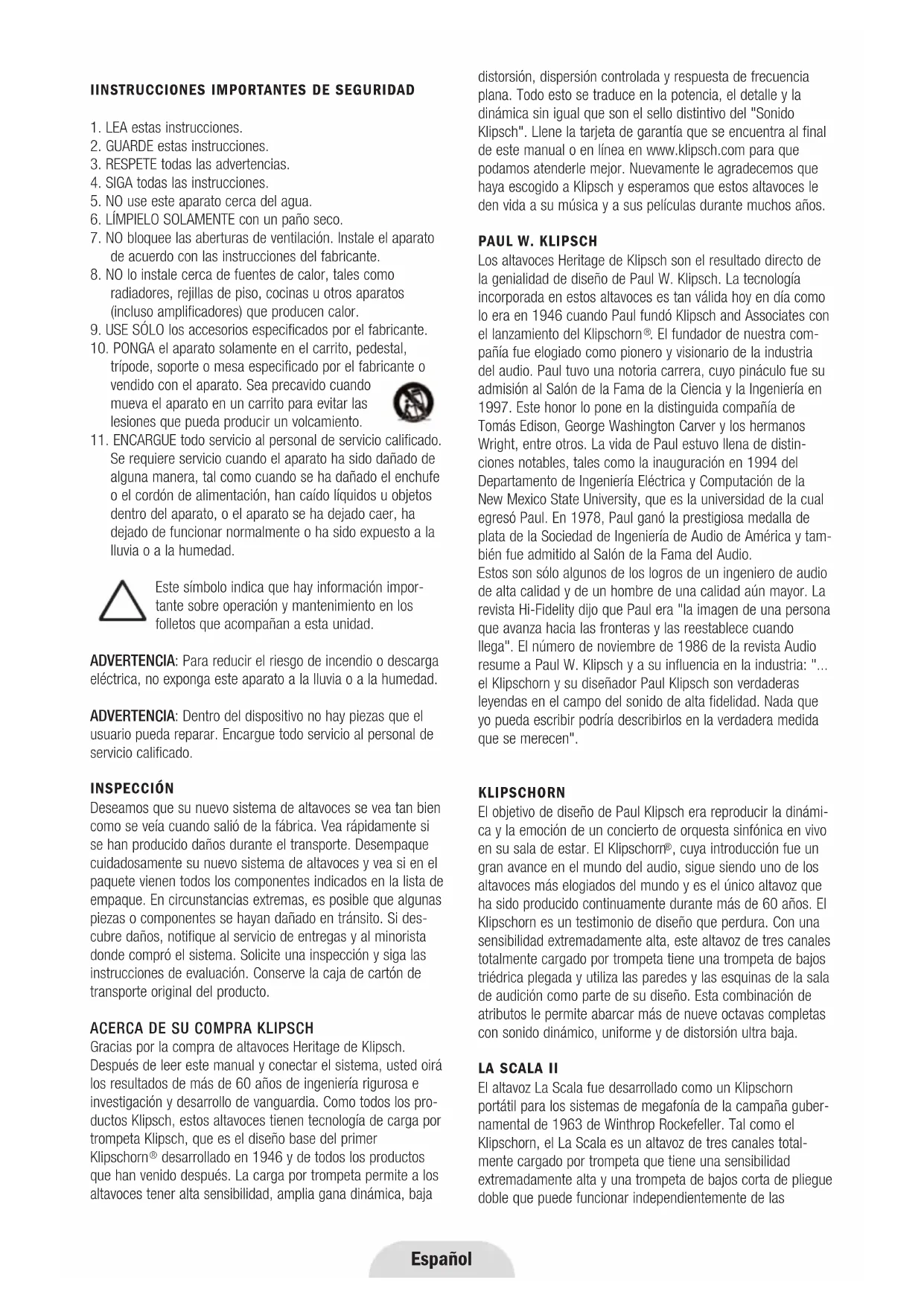

3IINSTRUCCIONES IMPORTANTES DE SEGURIDAD

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este aparato cerca del agua.

6. LÍMPIELO SOLAMENTE con un paño seco.

7. NO bloquee las aberturas de ventilación. Instale el aparato

de acuerdo con las instrucciones del fabricante.

8. NO lo instale cerca de fuentes de calor, tales como

radiadores, rejillas de piso, cocinas u otros aparatos (incluso amplificadores) que producen calor.

9. USE SÓLO los accesorios especificados por el fabricante.

10. PONGA el aparato solamente en el carrito, pedestal,

trípode, soporte o mesa especificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evitar las lesiones que pueda producir un volcamiento.

11. ENCARGUE todo servicio al personal de servicio calificado.

Se requiere servicio cuando el aparato ha sido dañado de alguna manera, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caído líquidos u objetos dentro del aparato, o el aparato se ha dejado caer, ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad. Este símbolo indica que hay información impor- tante sobre operación y mantenimiento en los folletos que acompañan a esta unidad. ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad. ADVERTENCIA: Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado. INSPECCIÓN Deseamos que su nuevo sistema de altavoces se vea tan bien como se veía cuando salió de la fábrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistema de altavoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias extremas, es posible que algunas piezas o componentes se hayan dañado en tránsito. Si des- cubre daños, notifique al servicio de entregas y al minorista donde compró el sistema. Solicite una inspección y siga las instrucciones de evaluación. Conserve la caja de cartón de transporte original del producto.

ACERCA DE SU COMPRA KLIPSCH

Gracias por la compra de altavoces Heritage de Klipsch. Después de leer este manual y conectar el sistema, usted oirá los resultados de más de 60 años de ingeniería rigurosa e investigación y desarrollo de vanguardia. Como todos los pro- ductos Klipsch, estos altavoces tienen tecnología de carga por trompeta Klipsch, que es el diseño base del primer Klipschorn

desarrollado en 1946 y de todos los productos que han venido después. La carga por trompeta permite a los altavoces tener alta sensibilidad, amplia gana dinámica, baja distorsión, dispersión controlada y respuesta de frecuencia plana. Todo esto se traduce en la potencia, el detalle y la dinámica sin igual que son el sello distintivo del "Sonido Klipsch". Llene la tarjeta de garantía que se encuentra al final de este manual o en línea en www.klipsch.com para que podamos atenderle mejor. Nuevamente le agradecemos que haya escogido a Klipsch y esperamos que estos altavoces le den vida a su música y a sus películas durante muchos años.

Los altavoces Heritage de Klipsch son el resultado directo de la genialidad de diseño de Paul W. Klipsch. La tecnología incorporada en estos altavoces es tan válida hoy en día como lo era en 1946 cuando Paul fundó Klipsch and Associates con el lanzamiento del Klipschorn

. El fundador de nuestra com- pañía fue elogiado como pionero y visionario de la industria del audio. Paul tuvo una notoria carrera, cuyo pináculo fue su admisión al Salón de la Fama de la Ciencia y la Ingeniería en 1997. Este honor lo pone en la distinguida compañía de Tomás Edison, George Washington Carver y los hermanos Wright, entre otros. La vida de Paul estuvo llena de distin- ciones notables, tales como la inauguración en 1994 del Departamento de Ingeniería Eléctrica y Computación de la New Mexico State University, que es la universidad de la cual egresó Paul. En 1978, Paul ganó la prestigiosa medalla de plata de la Sociedad de Ingeniería de Audio de América y tam- bién fue admitido al Salón de la Fama del Audio. Estos son sólo algunos de los logros de un ingeniero de audio de alta calidad y de un hombre de una calidad aún mayor. La revista Hi-Fidelity dijo que Paul era "la imagen de una persona que avanza hacia las fronteras y las reestablece cuando llega". El número de noviembre de 1986 de la revista Audio resume a Paul W. Klipsch y a su influencia en la industria: "... el Klipschorn y su diseñador Paul Klipsch son verdaderas leyendas en el campo del sonido de alta fidelidad. Nada que yo pueda escribir podría describirlos en la verdadera medida que se merecen". KLIPSCHORN El objetivo de diseño de Paul Klipsch era reproducir la dinámi- ca y la emoción de un concierto de orquesta sinfónica en vivo en su sala de estar. El Klipschorn

, cuya introducción fue un gran avance en el mundo del audio, sigue siendo uno de los altavoces más elogiados del mundo y es el único altavoz que ha sido producido continuamente durante más de 60 años. El Klipschorn es un testimonio de diseño que perdura. Con una sensibilidad extremadamente alta, este altavoz de tres canales totalmente cargado por trompeta tiene una trompeta de bajos triédrica plegada y utiliza las paredes y las esquinas de la sala de audición como parte de su diseño. Esta combinación de atributos le permite abarcar más de nueve octavas completas con sonido dinámico, uniforme y de distorsión ultra baja.

El altavoz La Scala fue desarrollado como un Klipschorn portátil para los sistemas de megafonía de la campaña guber- namental de 1963 de Winthrop Rockefeller. Tal como el Klipschorn, el La Scala es un altavoz de tres canales total- mente cargado por trompeta que tiene una sensibilidad extremadamente alta y una trompeta de bajos corta de pliegue doble que puede funcionar independientemente de las Españolesquinas de la sala de audición. Como resultado de esto, la única concesión sónica del La Scala al Klipschorn es un corte de bajos ligeramente más alto. CORNWALL III El Cornwall fue introducido en 1959 como altavoz grande de gama completa para usar en lugar del Heresy como altavoz de canal central en conjuntos estereofónicos de tres altavoces. El Cornwall da la misma respuesta de bajos de gama completa de frecuencias que el Klipschorn con una sensibilidad y una salida que se aproximan a las de los modelos totalmente car- gados por trompeta. Tal como el Heresy, el Cornwall es un altavoz de 3 canales con excitadores de compresión cargados por trompeta para las frecuencias medias y altas y un woofer de 15 pulgadas con radiación directa para las frecuencias bajas. HERESY III El Heresy fue introducido en 1957 como altavoz compacto para el Klipschorn de canal central en conjuntos estereofóni- cos de tres altavoces. El Heresy es un altavoz compacto de 3 canales con excitadores de compresión cargados por trompeta para las frecuencias medias y altas y un woofer de 12 pul- gadas con radiación directa para las frecuencias bajas.

DESEMPAQUE Y MONTAJE

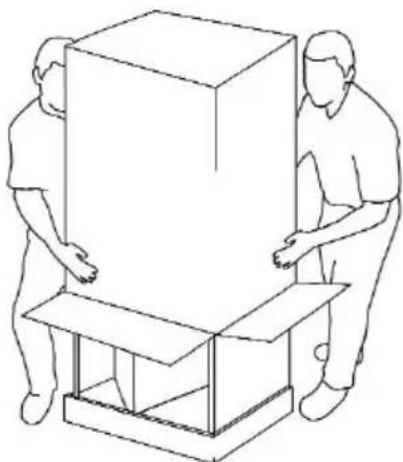

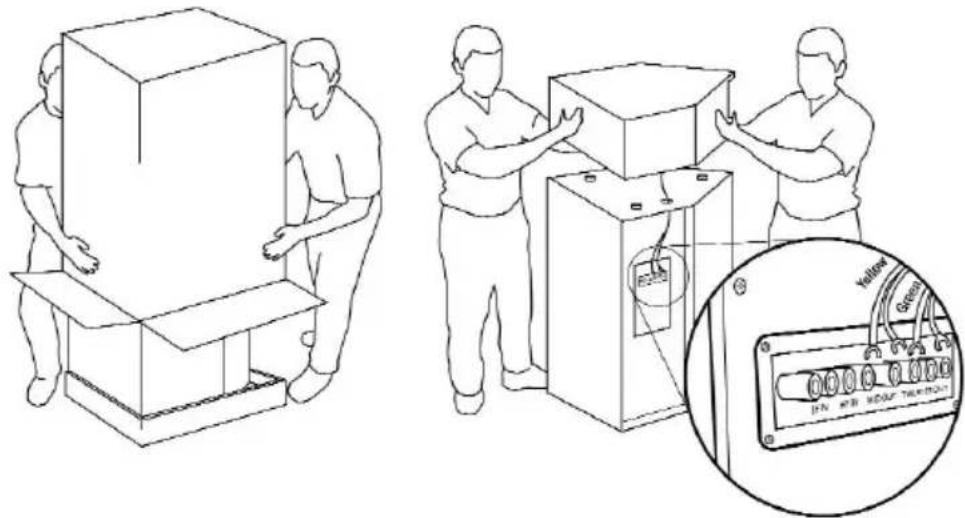

Heresy III y Cornwall III Los altavoces Heresy III y Cornwall III son grandes y pesados. Se recomienda que dos personas desempaquen e instalen estos altavoces. Abra las tapas de arriba de la caja de cartón, invierta la caja y jálela hacia arriba para separarla del altavoz. Quite el material de empaque interno y guárdelo para utilizarlo en el futuro. Klipschorn y La Scala II Las cajas de alta frecuencia y de baja frecuencia del Klipschorn y el La Scala II vienen en cajas de cartón sepa- radas. Estos altavoces son grandes y pesados. Desempaquetarlos e instalarlos requiere dos personas. Las cajas de alta frecuencia y de baja frecuencia del Klipschorn y el La Scala II se corresponden mutuamente por números de serie para producir un rendimiento acústico apropiado. Haga coincidir el número de serie de la caja supe- rior con el de la caja inferior cuando monte estos altavoces. Klipschorn Abra las tapas (que dicen "Abrir este lado" (Open This End)) de la caja de cartón grande, que contiene la caja de baja fre-

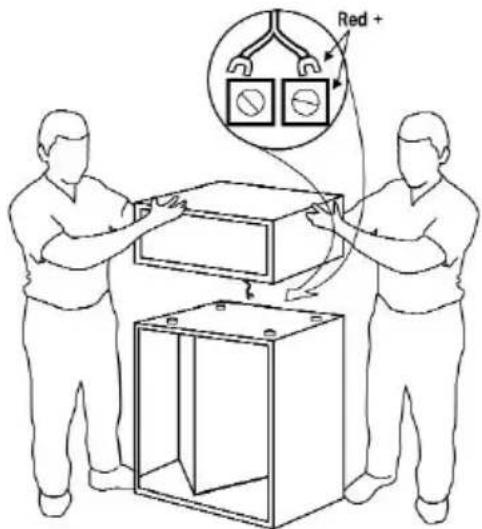

cuencia, invierta la caja de cartón, jálela hacia arriba para sep- ararla de la caja de baja frecuencia y quite el material de empaquetado interno. La parte de arriba de la caja, con sus tres topes de goma, debe estar hacia arriba. (Vea la Figura 1). Deslice la caja de baja frecuencia hasta la esquina en que la va a poner a fin de probarla y tomar nota de las obstrucciones que puedan interferir con un ajuste apretado. Separe la caja de baja frecuencia de la esquina para montarla sobre la caja de alta frecuencia. Como preparación para la conexión, ponga el altavoz cerca de la esquina, sin encajarlo, quite la rejilla de baja frecuencia (dos tuercas de mariposa) del lado del panel de entrada de la caja y aparte la rejilla hasta terminar el pro- ceso de conexión. Abra las tapas de arriba (que dicen "Abrir este lado" (Open This End)) de la caja de cartón pequeña, que contiene la caja de alta frecuencia y retire el material de empaquetado. Levante la caja de alta frecuencia para sacarla de la caja de cartón y póngala sobre la caja de baja frecuencia. Alinee los tres topes de goma de la parte de arriba de la caja de baja frecuencia con los tres huecos de la parte de abajo de la caja de alta frecuencia. Encamine los conductores del excitador de frecuencias medias y altas de la caja de arriba a través del agujero en el panel de la caja de abajo. Conecte el par de cables con etiqueta verde (+) al par de terminales que dicen "Salida de tweeter" (Tweeter Out). Haga coincidir las termi- nales rojas (+) y negras (-) con las mangas verdes (+) y negras (-) en los extremos de estos cables. Siga este mismo procedimiento para conectar el par de cables con etiqueta amarilla al par de terminales que dicen "Salida de frecuencias medias" (Mid Out). (Vea la Figura 5.) La Scala II Abra las tapas (que dicen "Abrir este lado" (Open This End)) de la caja de cartón grande, que contiene la caja de baja fre- cuencia. Invierta la caja de cartón, jálela para separarla de la caja de baja frecuencia y quite el material de empaque inter- no. La parte de arriba de la caja, con sus tres topes de goma, debe estar hacia arriba. (Vea la Figura 2). Para la caja de alta frecuencia del La Scala II, abra las tapas de arriba de la caja de cartón pequeña, que dicen "Abrir este lado" (Open This End), y quite la almohadilla de empaquetado interno. La parte de abajo de la caja debe estar hacia arriba y debe tener adherido el cable de conexión de bajas frecuen- cias. Libere este cable, invierta la caja de cartón y jálela parasepararla de la caja de alta frecuencia. Con ayuda, levante del piso la caja de alta frecuencia y póngala cuidadosamente sobre la caja de baja frecuencia de manera que el cable de bajas frecuencias quede hacia atrás y salga por la separación entre las cajas. Alinee los huecos de la superficie inferior de la caja de alta frecuencia con los topes de goma de la superficie superior de la caja de baja frecuencia. Conecte el cable de baja frecuencia a la regleta de barrera de dos tornillos ubicada en la parte de atrás de la caja de baja frecuencia. Mantenga la polaridad correcta conectando el cable con el indicador rojo a la terminal con la marca roja y el cable con el indicador negro a la otra terminal. UBICACIÓN Los altavoces Heritage de Klipsch se desempeñan bien en una variedad de ubicaciones, pero los mejores resultados se logran siguiendo las siguientes pautas generales:

• Todos: ponga los altavoces delante de una misma pared de 6 a 15 pies de distancia uno de otro.

• La Scala, Cornwall, Heresy: póngalos a la misma distancia de la pared ubicada detrás.

• Heresy: a la misma altura sobre el piso con los excitadores de frecuencias altas a la altura del oído del oyente sentado si se montan en la pared o en el armario.

• Todos: oriente los altavoces hacia el oyente y póngalos a la altura o más adelante de las obstrucciones adyacentes.

• La Scala, Cornwall, Heresy: poner los altavoces cerca de una esquina o una pared produce más bajos; alejarlos de las superficies que limitan la sala reduce la energía de los bajos.

• Todos: la colocación asimétrica de un par de altavoces con respecto a las paredes laterales adyacentes puede nivelar l as irregularidades de los bajos inducidas por la sala.

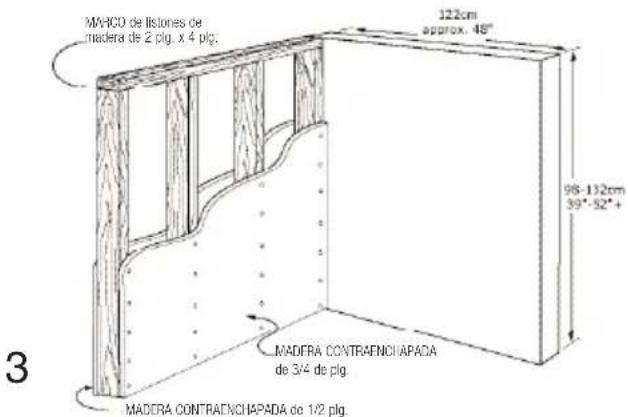

• Experimente con las pautas especificadas arriba para adaptar la configuración a su gusto y a las características acústicas de la sala. Klipschorn Los altavoces Klipschorn por lo general funcionan bien cuando se ponen en las esquinas de la pared larga de una sala rec- tangular. Si la sala es muy larga y angosta y las esquinas están a más de 18 a 20 pies de distancia, es posible que la imagen estereofónica no sea óptima. Son preferibles las salas con proporción de longitud a anchura de 1.00 a 0.618. Además, los altavoces Klipschorn parecen beneficiarse de cie- los rasos que tengan no menos de 8.5 pies de altura. El Klipschorn requiere colocación en esquina porque las paredes de la sala sirven para completar la trompeta de baja frecuen- cia del altavoz. Para lograr la extensión total de baja frecuen- cia, los Klipschorn deben ajustarse apretadamente contra las paredes en la esquina sin la interferencia de un rodapié o una guarnición, y las superficies de las paredes deben extenderse por lo menos 25 pulgadas a partir de los lados de la rejilla. Esquinas falsas Si no hay esquinas apropiadas en la sala de audición, se pueden construir esquinas falsas para producir bajos similares a los que produciría una esquina normal y también permitir ciertos ajustes de convergencia, si se desea. Comience con un marco de listones de madera de 2 pies x 4 pies, como se muestra en la Figura 3. Klipsch recomienda utilizar planchas estándar de madera contraenchapada de 3/4 de plg. de grosor y 4 pies de ancho clavadas y pegadas firmemente con pegamento al marco. La parte de atrás puede cubrirse con un material más delgado, tal como masonita de 3/16 de plg. o madera contraenchapada de 1/2 plg. Pinte estas planchas del color de la pared o póngales un acabado laminado o de otro material. (Vea la Figura 3.) Si hay mucho espacio entre las esquinas, se puede poner una esquina falsa junto a uno de los Klipschorn para reducir la separación. Otra solución para el exceso de separación de los altavoces Klipschorn de un sis- tema de audio es agregar un altavoz central, tal como un La Scala, a fin de crear un conjunto estereofónico de 3 altavoces. Comuníquese con el Centro de apoyo técnico de Klipsch lla- mando al 1-800-554-7724 (en Estados Unidos) para que le den detalles sobre la conexión. La Scala II El La Scala II tiene una trompeta de bajos plegada incorporada de radiación frontal para no tener que ponerlo en una esquina. Sin embargo, como este modelo tiene menos extensión de bajos que el Klipschorn, el refuerzo acústico de bajas frecuen- cias que se produce al poner el altavoz en una esquina puede ser óptimo. El La Scala también ofrece flexibilidad completa con respecto a la medida de convergencia que se puede lograr para producir la imagen estereofónica deseada. El rendimiento de bajos profundos también puede aumentarse con un subwoofer Klipsch de alto rendimiento. Cornwall III El Cornwall III ofrece la flexibilidad de convergencia y ubi- cación del La Scala y una extensión de frecuencias bajas simi- lar a la del Klipschorn con menos rendimiento. Tal como en el caso del La Scala y el Heresy, poner el altavoz en la esquina 122 cm aproximadamente 48 plg. 2produce más bajos que ponerlo lejos de la esquina o de las paredes de atrás. Como la acústica de la sala y el gusto per- sonal varían, recomendamos experimentar con varias ubica- ciones para hacer ajustes menores al rendimiento de los altavoces. Se incluyen almohadillas autoadhesivas de goma para poner en la parte de abajo del levantador cuando el altavoz se ponga sobre pisos duros. Heresy III El Heresy III ofrece el mayor grado de flexibilidad de ubicación de todos los modelos Heritage debido a que es relativamente compacto. Produce la misma gama de frecuencias básicas que el La Scala a niveles de salida más modestos. Ponerlo en la esquina en el piso produce el mayor refuerzo de bajos y la base levantadora inclinada contribuye a compensar su poca estatura. Este levantador puede quitarse para poner el altavoz en una estantería o en un armario. Las almohadillas autoadhe- sivas se incluyen para pegarlas en la parte de abajo de la caja del altavoz a fin de no rayar las repisas y las superficies duras.

CONEXIÓN DEL ALTAVOZ

Precaución. Apague el amplificador antes de hacer las conex- iones. (Vea la Figura 4) ∑ Los altavoces tienen en la parte lateral o de atrás de la caja terminales de conexión positivas (rojas) y negativas (negras) que corresponden a la terminal negativa y a la terminal positi- va de los canales correspondientes (izquierdo, derecho, etc.) del amplificador y aceptan cable desnudo, terminales de ore- jetas de pala o enchufes tipo banana. (Vea la Figura 4). ∑ Todos los altavoces de su sistema deben conectarse en fase: la terminal positiva del altavoz debe ir conectada a la ter- minal positiva del amplificador. Repita esto con las terminales negativas del altavoz y del amplificador. La mayoría de los cables de altavoz tienen marcas distintivas en el aislamiento de uno de los conductores para facilitar la conexión correcta. ∑ Utilice cable de cobre de dos conductores calibre 16 (AWG) como mínimo y mayor calibre para trayectos largos. Las termi- nales de conexión de su altavoz deben aceptar cable desnudo, terminales de orejetas de pala o enchufes tipo banana. ∑ Precaución. Con todos los tipos de conexión, asegúrese de que no haya contacto entre las terminales positiva y negativa del altavoz y el amplificador. No hacer esto podría dañar el equipo. (Vea la Figura 4.) Klipschorn. Las conexiones se encuentran en el panel de entrada en el lado de la caja de baja frecuencia. Se usan dos de los cuatro pares de terminales para conectar los cables de altavoz que salen del amplificador. Dicen "Entrada de alta fre- cuencia" (HF IN) + y – y "Entrada de baja frecuencia" (LF IN) + y –. Las terminales roja (+) y negra (-) están interconec- tadas con puentes de cable. Deje estos puentes en posición si va a hacer una conexión convencional de un solo cable y util- ice cualquiera de los dos pares de terminales. Quite estos puentes para la conexión de cableado doble opcional. (Vea la Figura 5.) Después de hacer todas las conexiones, vuelva a poner la rejilla que quitó anteriormente. Encamine el cable de altavoz a través de la muesca en la esquina inferior posterior de la rejil- la. Si el cable de altavoz sale del lado opuesto al panel de entrada, encamínelo a través de la muesca de la rejilla y luego por delante del panel esquinero hasta el panel de entrada No conecte el amplificador directamente a los conductores del excitador de frecuencias medias o del tweeter o a las termi- nales que dicen "Salida de frecuencias medias" (Mid Out) o "Salida de altas frecuencias" (HF Out), pues puede dañar el altavoz. La Scala II. Los dos pares de terminales ubicados en la parte de atrás del altavoz se usan para conectar los cables de altavoz que salen del amplificador. Estas terminales dicen "Entrada de alta frecuencia" (HF IN) + y – y "Entrada de baja frecuencia" (LF IN) + y –. Las terminales roja (+) y negra (-) están interconectadas con puentes de cable. Deje estos puentes en posición si va a hacer una conexión convencional de un solo cable y utilice cualquiera de los dos pares de ter- minales. Quite estos puentes para la conexión de cableado doble opcional. (Vea la Figura 5.) Cornwall III y Heresy III. Los dos pares de terminales ubica- dos en la parte de atrás del altavoz se usan para conectar los cables de altavoz que salen del amplificador. Estas terminales dicen "Alta frecuencia +" (HF+), "Alta frecuencia -" (HF-), "Baja frecuencia +" (LF+) y "Baja frecuencia -" (LF-) y tienen las terminales roja (+) y negra (-) conectadas con bandas de metal. Deje estas bandas en posición si va a hacer una conex- ión convencional de un solo cable y utilice cualquiera de los dos pares de terminales. Quite estas bandas para la conexión de cableado doble opcional. (Vea la Figura 4.) GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADÁ Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la garantía de este producto deberá cumplir con las leyes correspondientes y será responsabilidad exclusiva del distribuidor que lo suministró. Para obtener cualquier servicio de garantía aplicable, comuníquese con el minorista que le vendió este producto o con el distribuidor que se lo suministró. MARCO de listones de madera de 2 plg. x 4 plg. MADERA CONTRAENCHAPADA de 3/4 de plg. MADERA CONTRAENCHAPADA de 1/2 plg. 3Chinese12 3Japanese12 3FIGURE 43502 Woodview Trace, Suite 200 Indianapolis, Indiana 46268 USA
