| Tipo de produto | Projetor de luz portátil LED |
| Marca | Powerfix |
| Modelo | PLS 10 A1 |
| Dimensões (L x A x P) | aproximadamente 11,4 x 8,6 x 10,5 cm |
| Peso | aproximadamente 1 040 g |
| Fonte de alimentação | Bateria recarregável de íon de lítio integrada, carregador de rede 100-240 V CA, cabo para carro 12/24 V CC |
| Tipo de bateria | Íon de lítio, 7,4 V / 5 200 mAh |
| Capacidade da bateria | 5 200 mAh |
| Tensão de operação | 12 - 24 V CC |
| Consumo elétrico | aproximadamente 10 W (projetor completo) |
| Fluxo luminoso | 900 lm ±5% (com tampa/vidro) |
| Temperatura de cor | aproximadamente 5 000 K (branco neutro) |
| Ângulo do feixe | aproximadamente 100° |
| Autonomia | aproximadamente 4 horas com fluxo luminoso a 85% |
| Tempo de carga | aproximadamente 6 horas |
| Índice de proteção (IP) | IP65 (proteção contra poeira e jatos de água) |
| Classe de segurança | III (Muito Baixa Tensão de Segurança) |
| Utilização prevista | Uso privado em ambientes internos (oficina, garagem), sobre o tripé, não pendurar na parede |
| Montagem | Tripé fornecido, montagem sem ferramentas com parafuso de aperto manual |
| Ajuste do ângulo | Ângulo vertical ajustável através de dois parafusos de aperto manual |
| Tipo de LED | LED Citizen, consumo 8,5 W, não substituível |
| Garantia | 3 anos a partir da data de compra |
| Manutenção | LED sem manutenção, bateria não substituível pelo usuário |
| Limpeza | Pano macio e seco, evitar líquidos e solventes |
Perguntas frequentes - PLS 10 A1 POWERFIX
Perguntas dos utilizadores sobre PLS 10 A1 POWERFIX
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Projetor portátil em formato PDF gratuitamente! Encontre o seu manual PLS 10 A1 - POWERFIX e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PLS 10 A1 da marca POWERFIX.
MANUAL DE UTILIZADOR PLS 10 A1 POWERFIX
Manual de instruções e instruções de seguros
C 电
9.3 Almacenamento quando no se utilizes
- Fim a que se destina 104
- Conteudo da embalagem 105
- Especificações tíncicas 106
- Instruções de seguranca 107
5.Copyright 110 - Antes de partirar 111
6.1 Montagem 111
6.2 Carregar a bateria 111
7.Os primeiros passos 112
8. Cabo do carregarador para o carro de 12/24 V 112
8.1 Substituir o fusivev 113
9.Manutenção/limpeza 114
9.1 Manutencao 114
9.2 Limpeza 114
9.3 Armazenamento em periodos de não'utilisation 114
- Resolucao de problemas 114
- Regulamentos ambientais e informacao de descarte.... 115
11.1 Remover a bateria 115
- Notas relativas à conformidade 116
- Informação relativa à garantia e assistência 117

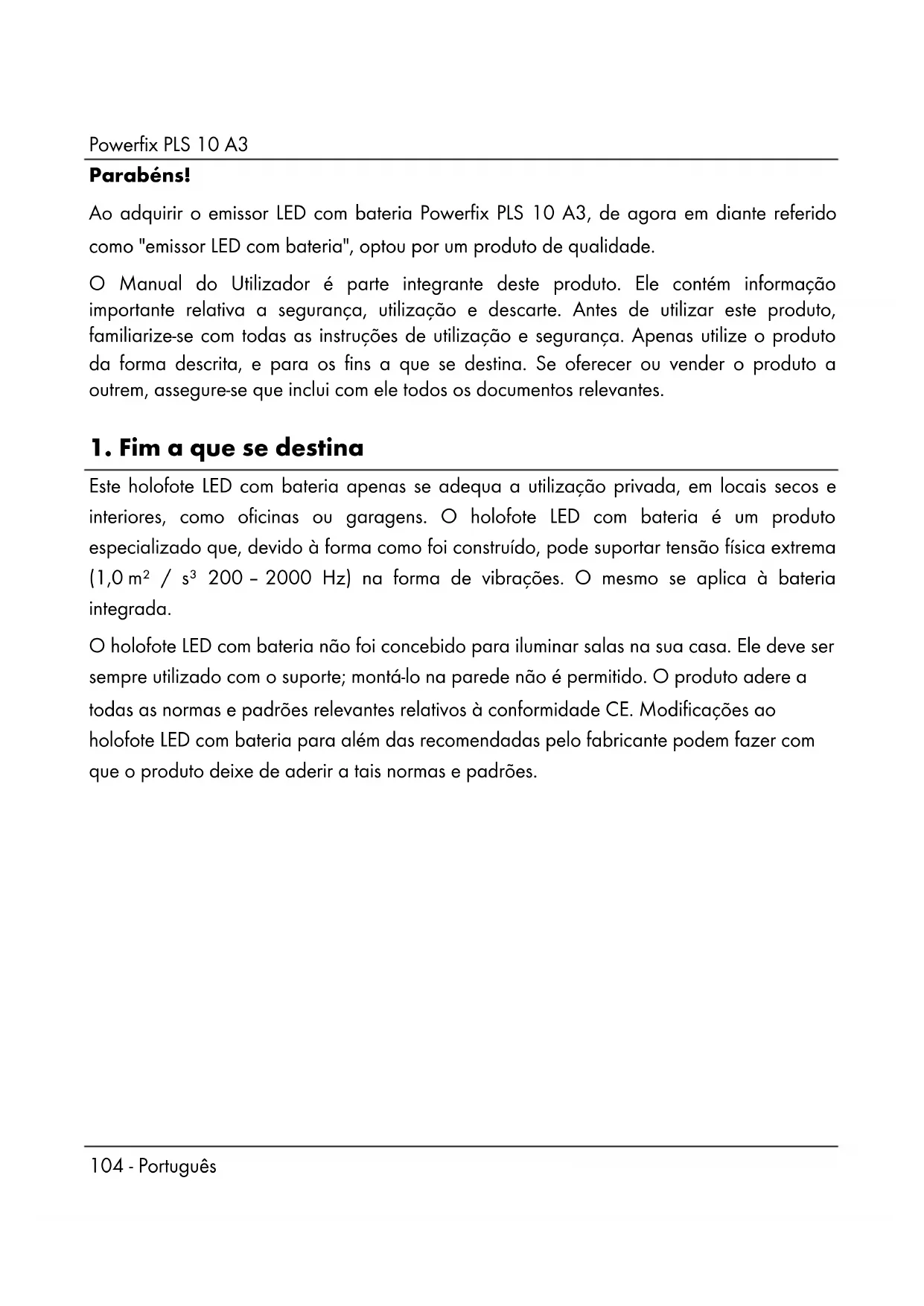

Parabéns!
Ao adquirir o emitter LED com bateria Powerfix PLS 10 A3, de ahora em diente referido como "emissor LED com bateria", optou por um produit de qualidade.
O Manual do Utilizador é parte integrante deste produto. Ele contém informação importante relativa a segurar, uso e descarte. Antes de utilizes este produto, familiarize-se com todas as instruções de uso e segurar. Apenas utilize o produits da forma descrita, e para os fins a que se destina. Se oferecer ou vendir o produit a outrem, assegure-se que inclui com ele todos os documents relevantes.
1. Fim a que se destina
Este holofote LED com bateria apenas se adequá a'utilização privada, em locais secos e interiores, como oficinas ou garagens. O holofote LED com bateria é um produto especializzato que, devido à forma como foi construído, pode suportar tensão física extrema (1,0m^2 / s^3 200 - 2000Hz) na forma de vibrações. O mesmo se aplicá à bateria integradada.
O holofote LED com bateria não foi concebido para iluminar salas na sua casa. Ele deve ser sempreutilizando com o suporte; montá-lo na parede não é permitido. O produits adere a todas as normas e padrões relevantes relativos à conformidade CE.Modificações ao holofote LED com bateria para lem das recomendadas pelo fabricante pode fazer com que o produit deixe de aderir a tais normas e padrões.

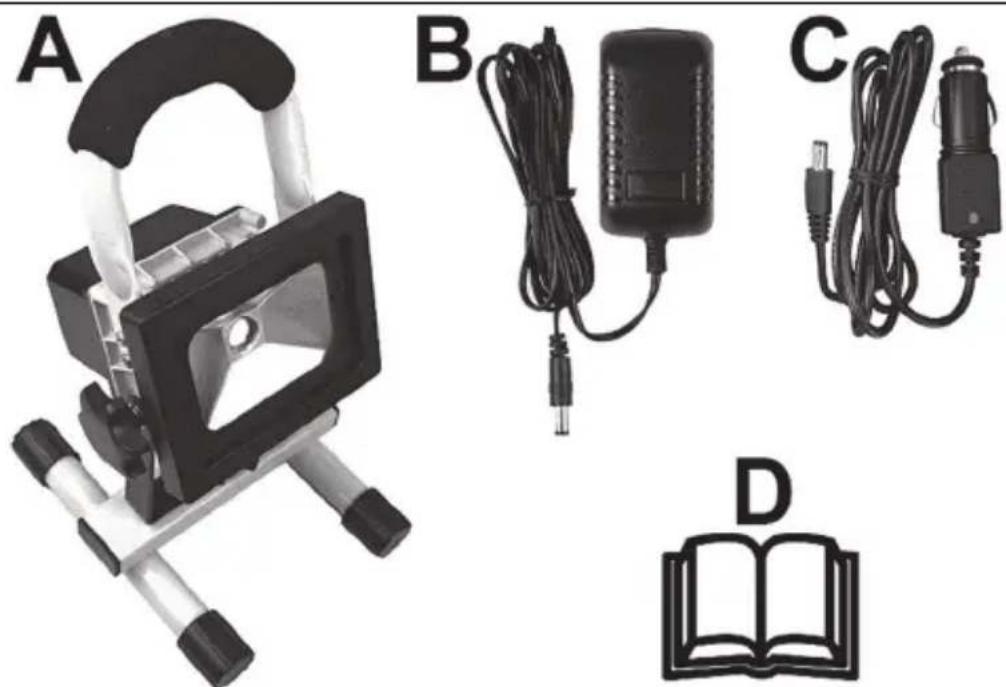

2. Conteudo da embalagem
A Emissor LED alimentado a bateria, Powerfix PLS 10 A3
B Carregarador da bateria tipo ficha eletrica
C Cabo do carregarao para o carro de 12/24 V
D Estas instruções de utilização
Estas instruções de utilizesçao tem uma capa desdobravel. No inferior da capa, encontrar-se um diagrama do emissor LED a bateria, com os componentes numerados. O significado desses números é o segunte:
1 Pega
2 Emissor LED a bateria
3 Suporte da montagem
4 Parafuso serrilhado
5 Suporte
6 LED indicator de corregamento
7 Cobertura de borracha (para conector DC-IN)
8 Conector DC-IN
9 Interruptor Ligado/Desligado
10 Parafusos serrilhados
3. Especificações tíncicas
Emissor LED a bateria
| Marca Powerfix | |
| Nome do modelo | PLS 10 A3 |
| Tensão deestrutura | 12 - 24 V (Corrente continua) |
| Bateria recarregável | Bateria recarregável de iões de litio de 7,4 V/5200 mAh |
| Tempo deestrutura da bateria | aprox. 6 horas |
| Autonomia com bateriacompletamente carregada | aprox. 4 horas a circa de 85% de fluxo luminoso |
| Consumo de energia da totalidadedo emitter LED a bateria | aprox. 10 W |
| Classe de segurança | III, Tensão Extremamente Baixa - Extra LowVoltage, ELV) |
| Nível de proteção IP65 (proteção contra poira e jatos de água). | |
| Posicao deestrutura vertical - | emissor em cima, suporte (5) em baixo |
| Área maior projetada aprox. 10 | m2 se instalado a uma distência de 3metros |
| Luminária LED Citizen | |
| Consumo de energia do LED | aprox. 8,5 W |
| Fluxo luminoso total | 900 lm +/-5% (com cobertura / janela de vidro) |
| Temperatura da cor | aprox. 5000 K (branco neutro) |
| Abertura do feixe de luz | aprox. 100° |
| Temperatura de funcionaamento | A carregar: De 0 a +45 °C A descarregar: De -20 a +45 °C |
| Dimensoes (L x A x P) | aprox. 11,4 x 8,6 x 10,5 cm |
| Peso | aprox. 1.040 g |
Carregador da bateria tipo ficha eletrica
| Fabricante | GuangZhou HongGuang Electronics Co.,Ltd |
| Modelo HV-T16VB-12100A | |
| Tensão de entrada | 100 - 240 V AC, 50/60 Hz |
| Tensão de saída | 12 V+ (Corrente constínua), 1 A, Polaridade Ø Ø Ø |
| Classe de segurança | II, |
Cabo do carregarador para o carro
| Fabricante Powerfix | |
| Modelo PLS 10 A3 | |
| Tensão de entrada | 12 V/24 V (Corrente continua) |
| Tensão de saída | 12 V/24 V (Corrente continua), 1 A, Polaridade Ø Ø Ø |
| Fusível T 3.15 A H 250 V |
Os dados技术和 design podem ser alterados sem avis previo.
4. Instruções de segurarca
Antes de utilizes este emitter LED a bateria (A) pela primaira vez, leia e respeite estas instruções e avisos, mesmo se estiver habitualo a utilizear dispositivos eletronicos! Guarde estas instruções de'utilisation num local seguro para futura referencia. Se vend er ou ceder o disposativo a algoém, assegure-se que o accompanying destemanual do Utilizador. O Manual do Utilizador é parte integrante deste produits.
PERIGO! Este símbolo e aPALAVRA "Perigo" alertam-no para uma situação potencialmente perigosa. Ignorá-lo pode resultar em graves ferim morte.
AVISO! Este símbolo e aPALAVRA "Aviso" identificam informacao importante, necessaria para utilizes o emissor LED com bateria (A) com segurarca e para a segurarca dos seuus Utilizadores.
O transformador de corrente apenas se adequá para utilizes em espaços interiores e secs.
Transformador de segurarça Selado e com proteção contra curtos-circuitos
Muito baixa tensão de segurarça, com proteção especial contraCHOques electrolycos
Dispositivo com funcionalmente independente para utilizes ao ar livre sem protecao adicular
PERIGO! Os disposíticosétricos não são para crianças. Nunca permita que crianças que não se
encontrem sob supervisão utilizes dispositivosétricos. As crianças podem não comprehender que eles podem ser perigosos. Mantenha os materiais de embalamento fora do alcance de crianças. há risco de asfixia.
PERIGO! Radiação LED! Evite ferir os seu olhos! Nunca olhe diretamente para o feixe LED. Se suspeitar que causou danos aos seu olhos, consulte imeditamente ummedicalo.
PERIGO! Se reparar em fumo, ruidos incomuns ou cheiros estranhos, deslue imeditamente o emissor LED a bateria. Se tal ocorrer, não o utilize mais e leve-o a um perito para inspeçao. Nunca inale fumo proveniente dum potencial incendio no disposicao. Se inalar fumo inadvertamente, procure assistencia medica. Inalar fumo pode ser prejudicial para a sua saude.
PERIGO! Não utilize instrumentos tícos, às como luras, para olhar diretamente para o feixe de luz. Tal pode provocar lesões oculeares. Se suspeitar que causou danos aos seu oshos, consulta imeditamente um médico.
AVISO! Não pendure nada no emissor LED e não
coloque objetivos em cima dele. Ele não foi acontecido para suportar pesos. Tal pode danIFICAR o emissor LED a bateria (A).
AVISO! Utilize o carregarador da bateria tipo ficha elétrica (B) fornecido, e o cabo do carregarador para o carro de 12/24 V (C) fornecido, para pagar a bateria integrada do emitter LED a bateria (A), e nunca o utilize para funzonamento continuo, tal como um transformador de corrente. Nunca ligue a outros dispositivos o carregarador da bateria tipo ficha elétrica (B) ou o cabo do carregarador para o carro de 12/24 V (C). Carregue a bateria integra do emitter LED a bateria (A) com o carregarador da bateria tipo ficha elétrica (B) e o cabo do carregarador para o carro de 12/24 V (C).
5. Copyright
Este manual do utilizes está, na sua totalidade, protegido por copyright, é fornecido ao leitor apenas para fins informativos. É expressamente proibido copiaragem e informacao sem preceda autorizaçãoershita e explicita por parte do autor. Talteme se aplica a qualquerutilizaçãocomercialdo seu conteudo e informação.Os textos e diagramas são todos atuais àdata de impressão.Sujeito a alteracoessem aviso prévio.
Remova da embalagem o emissor LED a bateria (A) e todos os acessórios.
Inspecione o emitter LED a bateria (A) e todos os acessórios e certificado-se que eles não se encontrar danificados. Se o emitter LED a bateria (A) estiver danificado, não o utilize.

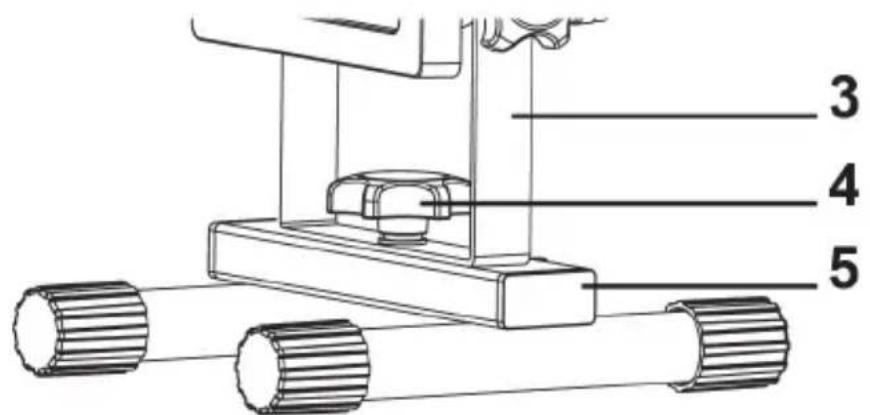

6.1 Montagem
Não são necessarias ferramentas para montar o emitter LED a bateria (A). O emitter LED a bateria (A) vem em两大 peças (emissor com pega, e suporte). Para fazer, tem de os montar. Para tal, rode o parafuso serrilhado (4) que fixa o dispositivo para o transporte, e se encontrar inserido no suporte (5), no sentido contrário ao dos ponteiros do relógio, e remove-o. Assegure-se que não perde a arruela e o anel retentor inseridos no pinto roscado do parafuso serrilhado (4). De seguida, dobre o suporte da montagem (3) para baixo. Depois, insira o parafuso serrilhado (4) pelo furo central do suporte da montagem (3), a partir de cima e em direção à rosca do suporte (5), e rode-o no sentido dos ponteiros do relógio (consulte a figura). Aperte o parafuso serrilhado (4) de forma a que o suporte da montagem (3) está bem firme no suporte (5).
6.2 Carregar a bateria
O conector DC-IN (8) está protegado dahumidade com uma cobertura de borracha (7). Para remover esta cobertura de borracha (7), puxePGA lingueta vermelha. De seguida, ligue a ficha de correamento do corregador da bateria tipo ficha eltrica (B) ao conector DC-IN (8)do emissor LEDa bateriaA,e ligue o corregador da bateria tipo ficha eltrica B) a uma tomada eltrica de fácil acesso. Antes deutilizar o dispositivo dela primeira vez,
carregue completeness a bateria integra de iões de litio. Durante o correamento, o indicator de correamento (6) fica vermelho. quando a bateria de iões de litio estiver completeness carregada, o indicator de correamento (6) muda para verde. Deslique o corregado da bateria tipo fichaétrica (B) da redeétrica e deslique a ficha do corregado da bateria tipo fichaétrica (B) do conector DC-IN (8). Fecha o conector DC-IN (8) com a cobertura de borracha (7). O emissor LED a bateria (A) está ahora pronto para ser realizado.
Note: Se o indicator de corregamento (6) pescar a vermelho quando utilizes o emissor LED a bateria (A), a bateria integra de iões de litio está quase vazia. Neste caso, recarregue a bateria.
7. Os primeiros passos
Pode utiliser osinous parafusos serrilhados (10) para ajustar o angulo vertical e, por consuque, o feixe do emissor LED a bateria (A). Desaperte os parafusos serrilhados (10) rodando-os 360 graus no sentido contrario ao dos ponteiros do relógio. De seguida, ajuste o angulo vertical do emissor LED a bateria (A) consoante as suas necessidades. Depois, aperte osinous parafusos serrilhados (10).
Utilize o interruptor Ligado/Desligado (9) para ligar e desligar o emissor LED a bateria (A). O interruptor Ligado/Desligado (9) está protegado da humidade com uma cobertura de borracha. Pode identIFICar a posicao do interruptor Ligado/Desligado (9) olhando para esta cobertura de borracha. Paravealmente,as posicao do interruptor (ON/OFF) está rotuladas.
8. Cabo do carregarador para o carro de 12/24 V
ParaLEMdo carregarda bateria tipo ficha eltrica (B),tememponde carregara bateria integrada de ioes del litio do seu emissor LED a bateria (A) com o cabo do carregarao para o carro de 12/24V (C) fornecido. Para remove esta cobertura de borracha (7),puxe pela lingueta vermelha.De seguida,ligue a ficha de corregamento do cabo do carregarao para o carro de 12/24 V (C) ao conector DC-IN (8) do emitter LED a bateria (A),e ligue o cabo do carregarao para o carro de 12/24V (C) a um isqueiro de carro de 12/24V adequado.O indicator LED verde na ficha do cabo do carregarao para o carro de
12/24 V (C) indica que ele está primo para ser utilizado. Durante o corregamento, o indicator de corregamento (6) do emitter LED a bateria (A) fica Vermelho. quando a bateria integra de iões de litio estiver completenesse corregada, o indicator de corregamento (6) muda para verde. Deslique o cabo do corregador para o carro de 12/24 V (C) do isqueiro de carro, e de seguida deslique a ficha do cabo do corregador para o carro de 12/24 V (C) do conector DC-IN (8). Fecha o conector DC-IN (8) com a cobertura de borracha (7). O emitter LED a bateria (A) está already primo para ser utilizado.

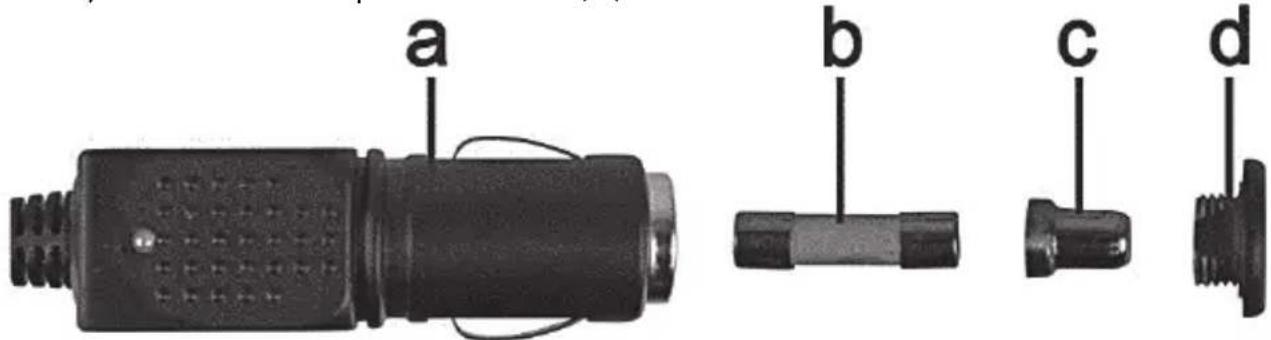

8.1 Substituir o fusivel
Se o cabo do corregador para o carro de 12 / 24V (C) estiver ligado, mas o respetivo indicator LED não se acender, o fusível pode estar danificado.
AVISO! Se necessitar de substituir o fusível, assegure-se que utilizes um fusível do mesmo tipo (consulte as Especificações Técnicas).
Para substituir o fusivel, procede da segunte forma:
- Rode a tampa do parafuso (d) no sentido contrário ao dos ponteiros do relógio, e remove-a da ficha do isqueiro de carro (a). Se necessário, utilize pinas.
- Substitua o fusivel (b) por um novo fusivel do mesmo tipo. Pode adquirir um fusivel adequado em qualquer loja de eletrónica.
Primeiro, insira o fusivel (b) na ficha do isqueiro de carro (a). - Insira o contacto de metal (c) na tampa do parafuso (d).
- De seguida, insira a tampa do parafuso (d) com o contacto de metal (c) inserido por cima do fusivel (b), edeois aperte a tampa (d) no sentido dos ponteiros do relógio na direção da ficha do isqueiro de carro (a).
9.Manutenção/limpeza
9.1 Manutenção
O emissor LED a bateria (A) utilizes um LED com um tempo de vida muito grande. Ele não é substituível e não necessita de manutenção.
A bateria integrada não é uma bateria normal e não está disponible em lojas. Por consigunte, o cliente não deve substituir a baterias.
9.2 Limpeza
Assegure-se que não entram liquidos no disposicao. Tal pode danificar o emissor LED a bateria (A).
Para limpar o emissor LED a bateria (A), utilize um pano macio e seco. Nunca utilize solventes ou produits de limpeza que possam danificar o exterior do emissor, que éfeito de plástico. Para zonas mais sujas, utilize um pano ligeiramente humedecido.
9.3 Armazenamento em periodos de não'utilisation
Se não tencionar utiliser o emitter LED com bateria (A) durante um longo periodo de tempo, armazene-o num local limpo e seco. Para conservar o desempenho da bateria, recarregue-a regularmente se armazenada durante longos periodos de tempo.
10. Resolução de problemas
O emissor LED a bateria (A) não se acende
- Verifique a posicao do interruptor Ligado/Desligado (9).
- A bateria integrazione pode estar descarregada. Recarregue-a.
A bateria não correga
-
O carregarador da bateria tipo ficha eletrica (B) está danificado. Verifique se é possível carregar com o cabo do carregarador para o carro de 12/24V (C).
-
O cabo do correçador para o carro de 12/24V (C) está danificado. Verifique se o indicator LED verde da ficha do cabo do correçador para o carro de 12/24V (C) se acende depuis do a inserir num isqueiro de carro alimentado. Se não, substitua o fusível do cabo do correçador para o carro de 12/24V (C) conforme descririto em "Substituir o fusível".
11. Regulamentos ambientais e informacao de descarte
Os dispositivos marcados com este símbolo está sujeitos à Direita Europeia 2012/19/UE. O descarte de todos os dispositivos electricos e eletrónicos deve ser efetuado separatamente do lixo dométrico, em centros de descarte oficial.
Evite contaminar o ambiente e colocar em perigo a sua Saúde; descarte-se devidamente do disposicao. Para mais informacao sobre como se descartar devidamente do disposicao, contacte as agencias governentais locais, organazaoes envolidas no descarte, ou a loja onde o adquiriu.
Descarte-se de todo o material de embalamento duma forma que respeite o ambiente. O cartão da embalagem pode ser depositado em centers de reciclagem de papel ou em pontos de recolha Públicos para reciclagem. Descarte-se de quaisquer algumas ou plácicos contidos na embalagem num punto de recolha Pública.
11.1 Remover a bateria
O emitter LED a bateria (A) contém uma bateria integra. Ela deve ser removida antes de se descartar do emitter LED a bateria (A).
Para a remover, proceda da segunte forma:

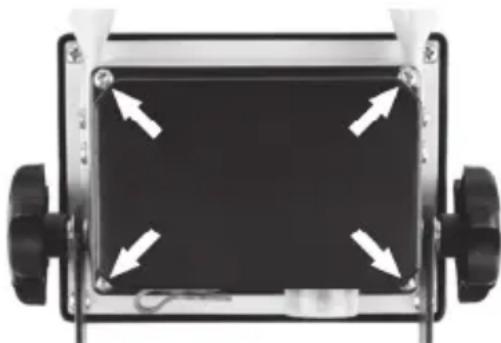

- Desaperte os 4 parafudos tipo Philips (setas) na tampa preta do painel traseiro do emitter LED a bateria (A).
-
Vire a tampa preta.
-

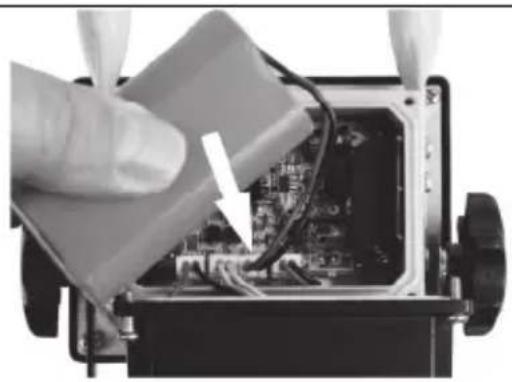

Desligue a ficha do cabo da bateria (seta), e remove a bateria.
Descarte-se da bateria e do emissor LED separamente.
Li-Ion
Respeite o ambiente. Não se deve descartar de baterias gastas jintamente com o lixo dométrico. Elas devem ser entrega num punto de recolha criado para este efeito. Note que as baterias devem estar completeness decarregadas quando se descartar delas em pontos de recolha apropriados. Se se descartar de baterias que não estejam completeness decarregadas, tome as precações necessarias para
evitar que ocorram curto circuitos. Para evitar curtos-circuitos, cubra a ficha do cabo da bateria com fita isoladora.
12. Notas relativas à conformidade
CE
O produit está em conformidade com os requisitos das direitivas europeias e{nacionais aplicáveis. Foi fornecida prova de tal conformidade. O fabricante possui as declarações e documentação relevantes.
A Declariação de Conformidade da UE completeness está disponible para download a partir da mesma hipertextação: www.targa.de/downloads/conformity/295811.pdf
13. Informação relativa à garantia e assistência
Garantia da TARGA GmbH
Com este aparecido, usufrui de 3 anos de garantia a partir da data de compra. Em caso de defeitos neste produits, está-lhe garantados os direitos legais do consumidor. Estes direitos legais não são limitados pela garantia de seguida aparecada.
Condições da garantia
O prazo da garantia tem inacio na data da compra. Guarde o recibo original, poi sera necessario como comprovativo de compra. Se no prazo de tres anos da data de compra se verificarem falhas de material ou de fabrico, o produits sera reparado ou substituindo, a)nossa discrção, sem custos para o comprador.
Periode da garantia e reclamação devido a defeitos
O perião da garantia não é prolongado pela prestação da garantia. Isto aplicá-Setramem a peças substituções e reparadas. Eventualais danos e defeitos ja existentes aquando da compra deverão ser Transmiticos logo antes o desembalamento. As reparações que ocorraram antes o fim do perião da garantia está sujeitas a pagamento.
Ambito da garantia
O aparecido foi fabricado quando as normas de qualidade mais rígidas e devidamente verificado antes de ser expedo. A prestação da garantia é valida para falhas de material ou de fabricio. Esta garantia não abrange peças do produto que está sujeitas a desgaste normal e que, por isto, poderão ser consideradas peças de desgaste, nem a danos em peças frágeis como, por exemplo, interruptores, baterias ou artigos de vidro.Esta garantia expires se o produto fordanificado, incorretamenteutilizando ou se não for submetido a manutenção adequada. Para uma utilização correta do produto, devem ser seguidas, de forma précisa, todas as indicações constantes do manual de instruções. Utilizações e manuseamento expressamente desaconselhados e proibidos no manual de instruções devem ser evitados sem excedões. O produto destinas-se exclusivamente autilização privada e não comercial. O manuseamento abusivo e incorreto, o exercício de violência e
intervencções não realizadas pelas{nossas filiais de assistência Tecnica autorizadas resultam na anulação da garantia.
Proceso de ativação da garantia
De forma a assegurar um processamento rápido do seu pedigo, siga as seguentes indicações:
- Antes de utiliser o produit, leia atentamente a documentação fornecida. Caso ocorra algo um problema que não possa ser resolvido com estas informações, contacte a)nossa红线 de apoio ao cliente.
- Para qualquer pedido, tenha a postos o recibo e o número de referencia ou, se disponível, o número de série, como comprovativo de compra.
- Caso não está possível encontrar uma solução por via Telefonica, a)nossa红线 de apoio ao cliente fará o encaminhamento para um服务于 assistência Tecnica complementar, consoante a causa doerro.
Servico
Telephone: 021-0006117
E-Mail:
service.PT@targa-online.com
IAN:295811
Fabricante
Tenha em atençao que o segunte endereço não é o endereço do service de assistencia Tecnica. Contacte, antes de mais, o punto de assistencia Tecnica acima mentionado.
TARGA
GmbH
Coesterweg 45
DE-59494 Soest
ALEMANHA
