MANUAL DE UTILIZADOR Signature ICT 62 MAGNAT

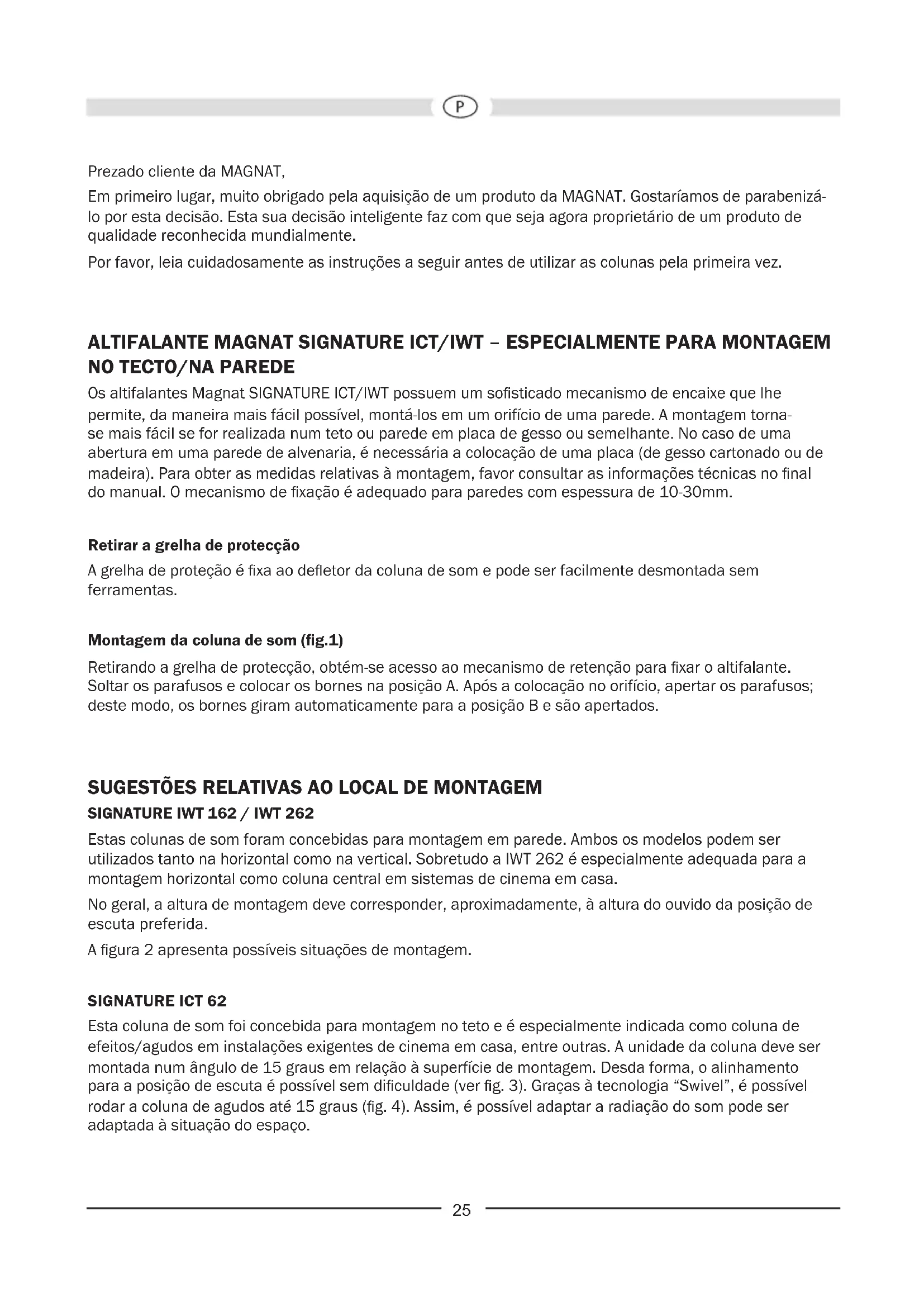

Em primeiro lugar, muito obrigado pela aquisicao de um produto da MAGNAT. Gostarquivos de parabenizao por esta decisao.Esta sua decisao intelligente faz com que sera alors proprietario de um produits de qualidade reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizes as colunas pela primarya vez.

ALTIFALANTE MAGNAT SIGNATURE ICT/IWT - ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE

Os altifalantes Magnat SIGNATURE ICT/IWT possuem um sofisticado mecanismo de encaixe que Ihe permite, da maneira mais fácil possivel, monta-los em um orificio de uma parede. A montagem tornase mais fácil se for realizada num teto ou parede em placac de gesso ou semelhante. No caso de uma abertura em uma parede de alvenaria, é necessaria a colocacao de uma placac (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consultar as informacoes tecnicas no final do manual. O mecanismo de fixacao é adequado para paredes com espessura de 10-30mm.

Retirar a grelha de protecao

A greha de protecao é fixa ao defletor da coluna de som e pode ser fácilmente desmontada sem ferramentas.

Montagem da coluna de som (fig.1)

Retirando a greha de protecao, obtem-se acesso ao mecanismo de retencion para fixar o altifalante. Soltar os parafusos e colocar os bornes na posicao A. Apos a colocacao no orificio, apertar os parafusos; este modo, os bornes giram automaticamente para a posicao B e sao apertados.

SUGESTÖES RELATIVAS AO LOCAL DE MONTAGEM

SIGNATURE IWT 162 / IWT 262

Estas colunas de som foram concebidas para montagem em parede. Ambos os modelos podem ser realizados tanto na horizontal como na vertical. Sobretudo a IWT 262 é especialmente adequada para a montagem horizontal como coluna central em sistemas de cinema em casa.

No geral, a alta de montagem deve corresponder, aproximadamente, a alta do ouvido da posicao de escuta preferida.

A figura 2 presente posséis situações de montagem.

SIGNATURE ICT 62

Esta coluna de som foi concebida para montagem no teto e é especialmente indicada como coluna deefeitos/agudos em instalacoes exigentes de cinema em casa, entre outras. A unidade da coluna deve ser montada num angulo de 15 graus em relationa a superficie de montagem. Desda forma, o alinhamento para a posicao de escuta é possivel sem dificuldade (ver fig. 3). Paraas a technologia "Swivel", é possivel rodar a coluna de agudos até 15 graus (fig. 4). Assim, é possivel adaptar a radiação do som pode ser adaptada à situacao do esigo.

INFORMAÇÉS GERAIS SOBRE A LIGAÇÂO DAS SUAS COLUNAS MAGNAT

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evaporar perdas na qualida do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1mm^2 . Para cabos mais compridos, pelo menos 1,5mm^2 .

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunasdeeriam se encontrar na posicao prevista. Deve-se usar para eles os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torce-las. As ligações para os altifalantes possuem um mecanismo de fixação (fig. 5). Premer o botão de fixação e introduzir a extremidade decapada do fio no orificio lateral. quando o botão de fixação é solto, o fio é fixado firmamente e fica asseguindo o melhor contacto possível.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para fazer a ligaçao com a polaridade correcta, os cabos comuns para altifalantes tem um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estao firmamente fixados e se nao ha curto-circuito formado por fios expostos. Isto sera muito perigoso para o amplificador.

REGULAÇÃO DO Nível DE AGUDOS (FIG. 6)

O crossover ofere em a adaptaao personalizada da sonoridade do systema de colunas de som atraves do comutador de alta qualida处在 na dienteira.

A regulação deve ser feita de acordo com o gosto de cada um. Como definição的基础 para as varias salas de audiação, recomendamos as segunteposicaoesdeinterruptor:

Sala de audiência Exemplo Posicao	do	interruptor
Instalacao com pouco amortecimento de som	Superficies reflectoras duras, ladrilhos, superficies de vidro grandes, espacções com peuca mobília	-3dB
Instalacao com amortecimento de som normal	Carpetes, superficies de vidro com cortinas, moveris em cabedal, espacções mobilados normalmente	0dB
Instalacao com muito amortecimento de som	Alcatifas, moveris almofadados, cortinas pesadas, espacções com muita mobília	+3dB

LIGACAO A UM AMPLIFICADOR ESTEREO

Na figura 7 está representada a ligação dos altifalantes em um amplificador stereo.

SUGESTOES PARA EVITAR AVARIAS

Todo os altifalantes MAGNAT transmitem o melhor som possivel quando os reguladores se encontrar na posicao central, oucka, na reproducao linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebam mais energia, o que, em caso de volume alto, pode provocar a destruicao dos mesmos.

Caso possua um amplificador que tenha uma potência de fazer muito maior do que a capacidade indica para os altifalantes, pode ocorro que um volume muito alto venha acause a danificacao dos altifalantes. Isto, porém, ocorro somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se ha distorções e,;neste caso, abaixar imeditamente o volume. Quem gosta de ouvir música alta averia cuidar para que a potência de saía do amplífador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produits baratos, poder gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos aedly, deixar que oSYSTEMA sera verificado por um professional especializzato.

DADOS TECNICOS

SIGNATURE ICT 62

Capacidade: 110 / 180 Watt

Impedência: 4 Ohm

Frequência de separação: 3100 Hz

Faixa de frequência: 32 - 28 000 Hz

Potência recomendada para o amplífador: 20 - 180 Watt

Rendimento (1 Watt/1 m): 91 dB

Dimensoes totais (I x a): 238 mm

Orificio (I x a): 209 mm

Profundidade de montagem: 130 mm

Peso: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Capacidade: 110 / 180 Watt 130 / 200 Watt

Impedência: 4 Ohm 4 Ohm

Faixa de frequência: 32 - 28 000 Hz

Potência recomendada para o amplificador: 20 - 180 Watt

Rendimento (1 Watt/1 m): 91 dB

Dimensoes totais (1 x a): 220 x 320 mm

Orificio (I x a): 187 x 287 mm

Profundidade de montagem: 102 mm

Peso:

2900 Hz

28000Hz

dB

220 × 491 ~mm

100 mm

2,15 kg

20-200Watt

3,42 kg

RESERVADOS OS DIREitos DE ALTERACOs TECNICAS.
