MANUALE UTENTE Signature ICT 62 MAGNAT

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

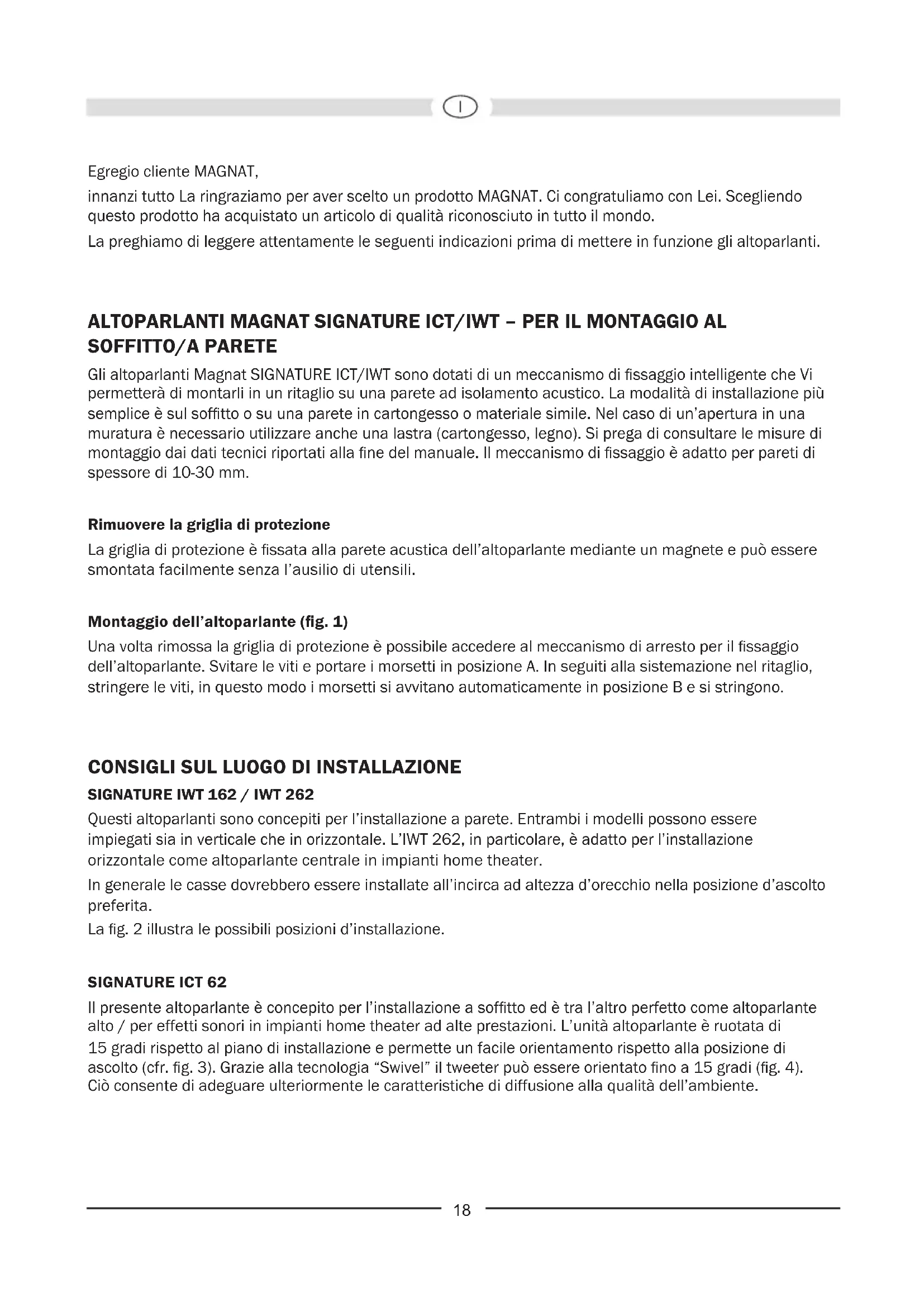

ALTOPARLANTI MAGNAT SIGNATURE ICT/IWT - PER IL MONTAGGIO AL SOFFITTO/A PARETE

Gli altoparlanti Magnat SIGNATURE ICT/IWT sono dotati di un meccanismo di fissaggio intelligente che Vi permeftera di montarli in un ritaglio su una parete ad isolamento acustico. La modalità di installmente più semplice è sul soffitto o su una parete in cartongesso o materiale simile. Nel caso di un'apertura in una muratura è necessario utilizzatoanche una lastra (cartongesso, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale. Il meccanismo di fissaggio è adatto per pareti di spessore di 10-30 mm.

Rimuovere la griglia di protezione

La griglia di protezione è fissata alla parete acustica dell'altoparlante mediante un magnete e cui esere smontata facilemente除去 l'ausilio di utensili.

Montaggio dell'altoparlante (fig. 1)

Una volta rimossa la griglia di protezione è possibile acceder al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistematiche nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

CONSIGLI SUL LUOGO DI INSTALLAZIONE

SIGNATURE IWT 162 / IWT 262

Questi altoparlanti sonoConcepti per I'installazione a parete. Entrambi i modelli possono essere impiegati sa in verticale che in orizzontale.LIWT 262, in particolare, e adatto per I'installazione orizzontale come altoparlante centrale in impianti home theater.

In generale le casse dovrebbero essere installate all'incirca ad altezza d'orecchio nella posizione d'ascolto preferita.

La fig. 2 illustra le possibili posizioni d'installazione.

SIGNATURE ICT 62

Il presente altoparlante è concepito per l'installazione a soffitto ed è tra l'alto perfetto come altoparlante alto / per effetti sonori in impianti home theater ad alte prestazioni. L'unità altoparlante è ruotata di 15 gradi rispetto al piano di installatione e permette un facile orientamento rispetto alla posizione di ascolto (cfr. fig. 3). Grazie alla Tecnologia "Swivel" il tweeteter più essere orientato fino a 15 gradi (fig. 4). Cio consente di adeguare ulteriormente le caratteristiche di diffusione alla qualità dell'ambiente.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negoti specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1mm^2 , per lungheze maggiori di almeno 1,5mm^2 .

L'amplificatore e/o il ricevitore devono rimonere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si preveDE d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm e piegare le estremità. Gli attacchi degli altoparanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 5). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciendo la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cisioni morsetti neri (-) degli altoparanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparanti in commercio, per facilitare il correttto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ora una volta che i cavi siano collegati saldamente e che non abbiano lavorato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE DEL LIVELLO DI TONI ALTI (FIG. 6)

Mediante un pregiato interrottore posizionato sulla parte frontale il separatore di frequenze permette una modifica individuale del suono del systema di altoparlanti.

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico Esempio	Posizione pulsante
Arredi con scarse qualità fonoassorbenti	Superfici riflettenti rigide, piastrelle, grandi superfici in vetro, interni scarsamente arredati	-3dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampliamenti arredati	+3dB

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 7 è illustrato il collegamento di un altoparlante ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale,cisione con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, vienetrasmessa maggiore energia ai tweetere e/o ai woofer provocando la loro distruzione se si utilizza unvolume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita sono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeteter non funzionassero a volume basso o medio, fare controllare l'impiano ad un technician.

DATI TECHNICI

SIGNATURE ICT 62

Potenza max.: 110 / 180 Watt

Impedenza: 4 Ohm

Frequenza di taglio: 3100 Hz

Gamma di frequenze: 32 - 28 000 Hz

Potenza amplificatore consigliata: 20 - 180 Watt

Rendimento (1 Watt/1 m): 91 dB

Dimensioni esterne :238 mm

Ritaglio foro 0:209 mm

Profondà di montaggio: 130 mm

Peso: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Potenza max.: 110/180 Watt

Impedenza: 4 Ohm

Frequenza di taglio: 3100 Hz

Gamma di frequenze: 32 - 28 000 Hz

Potenza amplificatore consigliata:

Rendimento (1 Watt/1 m): 91 dB

Dimensioni esterne (LxA):

Ritaglio foro (LxA):

Profondà di montaggio: 102 mm

Peso: 2,15 kg

130/200Watt

4 Ohm

2900 Hz

30-28000Hz

20-180 Watt

91 dB

20-200 Watt

100 mm

220 × 491 ~mm

187× 459mm
