Signature ICT 62 - Lautsprecher MAGNAT - Kostenlose Bedienungsanleitung

Marke	Magnat
Modell	Signature ICT 62
Produkttyp	Einbaulautsprecher für Decke
Kategorie	Lautsprecher
Nennleistung	110/180 W
Empfohlene Verstärkerleistung	20-180 W
Impedanz	4 Ohms
Frequenzgang	32 - 28 000 Hz
Trennfrequenz	3100 Hz
Wirkungsgrad (1W/1m)	91 dB
Außenmaße (Durchmesser)	238 mm
Erforderlicher Ausschnitt	209 mm
Einbautiefe	130 mm
Gewicht	1,82 kg
Lautsprecherausrichtung	15° zur Einbaufläche geneigt
Swivel-Technologie (schwenkbarer Hochtöner)	Ja, bis zu 15°
Schutzgitter	Magnetische Befestigung, werkzeuglos demontierbar
Höhenanpassung	Am Lautsprecher umschaltbar (3 Positionen je nach Raumakustik)
Anschlusstyp	Schraubklemmen mit Klemmmechanismus
Empfohlener Kabelquerschnitt	≥1 mm² für <3 m, ≥1,5 mm² für >3 m
Gehäusematerial	Nicht angegeben (Einbau)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Produkte verwenden.
Sicherheit	Verstärker vor dem Anschließen ausschalten. Polarität beachten.
Allgemeine Informationen	Ideal für Heimkino als Effekt-/Deckenlautsprecher. 5 Jahre Garantie.

Häufig gestellte Fragen - Signature ICT 62 MAGNAT

Wie installiere ich den Signature ICT 62 Lautsprecher in einer Decke?

Entfernen Sie zuerst das Schutzgitter mit den integrierten Magneten. Lösen Sie die Befestigungsschrauben und stellen Sie die Klemmen in Position A. Setzen Sie den Lautsprecher in den Ausschnitt (Durchmesser 209 mm) ein und ziehen Sie die Schrauben fest: Die Klemmen wechseln automatisch in Position B, um den Lautsprecher zu fixieren.

Wie tief muss die Einbauöffnung mindestens sein?

Die erforderliche Einbautiefe beträgt 130 mm. Stellen Sie sicher, dass der Platz in der Decke oder Wand ausreichend ist.

Ist der Hochtöner schwenkbar?

Ja, dank der Swivel-Technologie kann der Hochtöner um bis zu 15 Grad geschwenkt werden, um den Schall auf den Hörbereich auszurichten.

Wie schließe ich die Kabel an die Klemmen an?

Abisolieren Sie die Kabel auf 10 bis 15 mm, verdrillen Sie die Enden. Drücken Sie auf den Klemmenkopf, führen Sie den Draht in die seitliche Öffnung ein und lassen Sie die Klemme los, um das Kabel zu klemmen. Beachten Sie die Polarität (+/-).

Welche Verstärkerleistung wird empfohlen?

Die empfohlene Verstärkerausgangsleistung beträgt 20 bis 180 W. Die Nennleistung des Lautsprechers beträgt 110/180 W.

Wie stelle ich die Höhen je nach Raum ein?

Verwenden Sie den Schalter an der Vorderseite des Lautsprechers. Drei Positionen sind verfügbar: für schwach gedämpfte Räume (reflektierende Oberflächen), mittlere Dämpfung (Teppich, Vorhänge) oder starke Dämpfung (Polster). Passen Sie ihn nach Ihren Wünschen an.

Wie hoch ist die Impedanz des Lautsprechers?

Die Impedanz beträgt 4 Ohm. Stellen Sie sicher, dass Ihr Verstärker mit dieser Last kompatibel ist.

Ist der Lautsprecher für den Außeneinsatz geeignet?

Nein, der Signature ICT 62 ist für den Innenbereich (Decke oder Wand) konzipiert. Er ist nicht für Feuchtigkeit oder Witterungseinflüsse geeignet.

Was tun bei Klangverzerrungen?

Reduzieren Sie sofort die Lautstärke. Verzerrungen können die Lautsprecher beschädigen. Stellen Sie sicher, dass der Verstärker nicht überlastet ist und seine Leistung angemessen ist.

Wie reinige ich das Schutzgitter?

Entfernen Sie das Gitter (Magnetbefestigung) und reinigen Sie es mit einem weichen, trockenen Tuch. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes Tuch und trocknen Sie es anschließend. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel.

BEDIENUNGSANLEITUNG Signature ICT 62 MAGNAT

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

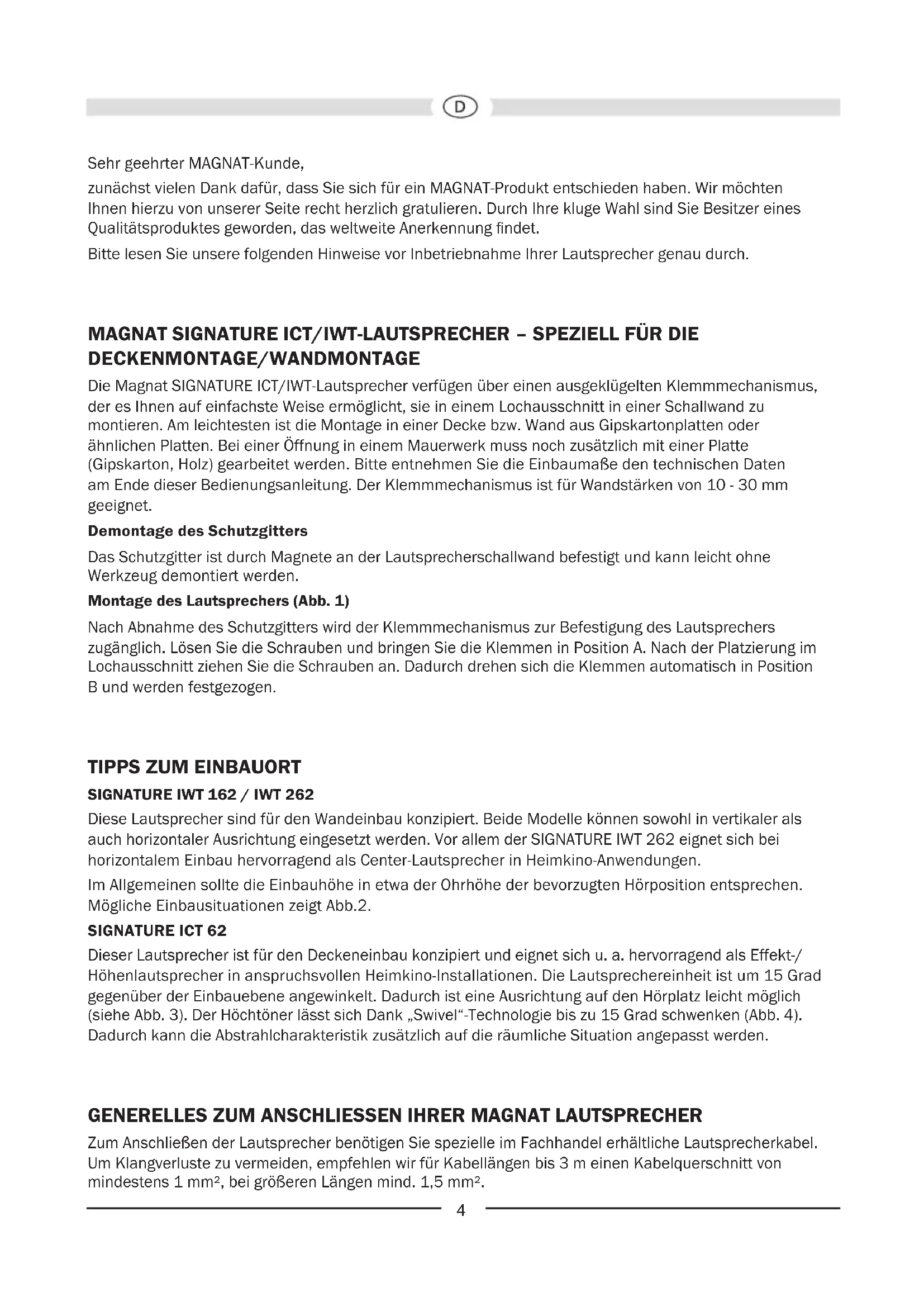

Sehr geehrter MAGNAT-Kunde,

zunachst viel Denk damit, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

MAGNAT SIGNATURE ICT/IWT-LAUTSPRECHER - SPEZIELL FÜR DIE DECKENMONTAGE/WANDMONTAGE

Die Magnat SIGNATURE ICT/IWT-Lautsprecher verfügen über einen ausgeklügelten Klemmmechanismus, der es Ihnen auf einfache Weise erhöht, sie in einem Lochausschnitt in einer Schallwand zu montieren. Am leichtesten ist die Montage in einer Decke bzw. Wand aus Gipskartonplatten oder ähnlichen Platten. Bei einer Öffnung in einem Mauerwerk muss noch zusätzlich mit einer Platte (Gipskarton, Holz) gearbeitet werden.itte entnehmer Sie die Einbaumaße den technischen Daten am Ende dieser Bedienungsanleitung. Der Klemmmechanismus ist für Wandstarken von 10 - 30 mm geeignet.

Demontage des Schutzgitters

Das Schutzgitter ist durch Magnete an der Lautsprechershallwand befestigt und kann kein ohne Werkzeug demontiert werden.

Montage des Lautspechers (Abb. 1)

Nach Abnahme des Schutzgitters wird der Klemmmechanismus zur Befestigung des Lautspechers zugänglich. Losen Sie die Schrauben und bringen Sie die Klemmen in Position A. Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an. Dadurch drehen sich die Klemmen automatisch in Position B und werden festgezogen.

TIPPS ZUM EINBAUORT

SIGNATURE IWT 162 / IWT 262

These Laufsprecher sind für den Wandeinbau konzipiert. Beide Modelle können sowohl in vertikaler als auch horizontaler Ausrichtung eingesetzt werden. Vor allem der SIGNATURE IWT 262 eignet sich bei horizontalem Einbau hervorragend als Center-Laufsprecher in Heimkino-Anwendungen.

Im Allgemeinen sollte die Einbauhöhe in etwa der Ohrhöhe der bevorzugten Hörposition entsprechen. Mögliche Einbausituationen zeigt Abb.2.

SIGNATURE ICT 62

Dieser Laatsprecher ist für den Deckeneinbau konzipiert und eignet sich u. a. hervorragend als Effekt-/ Höhenlaatsprecher in anspruchsvollen Heimkino-Installationen. Die Laatsprechereinheit ist um 15 Grad gegenüber der Einbaubene angewinkelt. Dadurch ist eine Ausrichtung auf den Hörplatz weniger possible (siehe Abb. 3). Der Höchtoner lasst sich Dank „Swivel"-Technologie bis zu 15 Grad schwenken (Abb. 4). Dadurch kann die Abstrahlcharakteristik zusammen auf die räumliche Situation angepasst werden.

GENERELLES ZUM ANSCHLIESSEN IHRER MAGNAT LAUTSPRECHER

Zum Anschlieben der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 1mm^2 , bei größeren Längen mind. 1,5mm^2 .

Der Verstärker bzw. der Receiver sollene grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Laufsprecher sollenen sich, um die richtigen Kabellängen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beiden Kanäle sollene die gleiche Kabellänge verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab und verdrillen Sie die Enden. Die Laufsprecheranschlüsse sind mit einem Klemmmechanismus ausgestattet (Bild 5). Drücken Sie auf den Klemmenkopf und führen Sie das abisolierte Litzenende in die seitliche Bohrung ein. Durch Loslassen des Klemmenkopfes wird das Kabel safer arretiert und ein bestmöglicher Kontakt sichergestellt.

Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die Schwarzen (-)Klemmen der Laatsprecher mit den (-)Klemmen des Verstärkers verbunden werden und die roten (+)Klemmen der Laatsprecher entsprechend mit den (+)Klemmen des Verstärkers. Bei handelsüblichen Laatsprecherkabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Verständner sehr gefährlich.

HOCHTONPEGELVERSTELLUNG (BILD 6)

Die Frequenzwische bietet Ihnen mittels hochwertiger Schalter auf der Front eine individuelle klangliche Anpassung des Lautsprechersystems.

Es empfeht sich, die optimale Einstellung nach dem persönlichen Hörgeschmack vorzunehmen. Als Grundeinstellung für verschiedene Hörräume empfehlen wir folgende Schalterpositionen:

Hörrbaum Beispiel Schalterposition
Gering schalldämpfende Einrichtung	Harte Reflexionsflächen, Fliesen, große Glasflächen, Räume mit geringer Möblierung
Normal schalldämpfende Einrichtung	Teppichböden, Glasflächen mit Vorhang, Ledereinrichtungen, Räume mit normaler Möblierung
Stark schalldämpfende Einrichtung	Teppichböden, Polstereinrichtungen, schwere Vorhänge, Räume mit starker Möblierung

ANSCHLUSS AN EINEN STEREO VERSTÄRKER

In Abb. 7 ist der Anschluss der Laufsprecher an einen Stereoversteller dargestellt.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄllen

Alle MAGNAT-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d. h. bei linearer Wiedergabe des Verständerkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Veränder berisizen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, konnen brachiale Lautstärken zur Zerstörung der Laufsprecher führen - was aberrecht salten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußert gefährlich für ihre Laufsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

IM ALLGEMEINEN...

konnen Verständner, Tuner und CD/DVD Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollen ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN

SIGNATURE ICT 62

Belastbarkeit: 110 / 180 Watt

Impedanz 4 Ohm

Ubergangsfrequency: 3100 Hz

Frequenzbereich: 32 - 28 000 Hz

Empfohlene Verstärkerleistung: 20 - 180 Watt

Wirkungsgrad (1 Watt/1 m): 91 dB

Außenmaß 0:238 mm

Lochausschnitt : 209 mm

Einbautiefe: 130 mm

Gewicht: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Belastbarkeit: 110 / 180 Watt

130/200Watt

Impedanz 4 Ohm

4 Ohm

2900 Hz

Ubergangsfrequency: 3100 Hz

30-28000Hz

Frequenzbereich: 32 - 28 000 Hz

Empfohlene Verstärkerleistung: 20 - 180 Watt

20-200 Watt

Wirkungsgrad (1 Watt/1 m): 91 dB

91dB

AuBenmaB (B x H):

220 × 320 ~mm

220 × 491 ~mm

Lochausschnitt (BxH):

187× 287mm

187× 459mm

Einbautiefe: 102 mm

100 mm

Gewicht: 2,15 kg

3,42 kg

Technische Änderungen vorbehalten.

Gewicht: 2,15 kg 3,42 kg

TECHNISCHE WIJZIGENGOORBEHOUDEN.
