Signature ICT 62 - Luidspreker MAGNAT - Gratis gebruiksaanwijzing en handleiding

Merk	Magnat
Model	Signature ICT 62
Producttype	Inbouwluidspreker voor plafond
Categorie	Luidspreker
Nominaal vermogen	110/180 W
Aanbevolen versterkervermogen	20-180 W
Impedantie	4 Ohm
Frequentiebereik	32 - 28.000 Hz
Scheidingsfrequentie	3100 Hz
Rendement (1W/1m)	91 dB
Buitenafmetingen (diameter)	238 mm
Benodigde uitsparing	209 mm
Inbouwdiepte	130 mm
Gewicht	1,82 kg
Luidsprekeroriëntatie	Gekanteld 15° ten opzichte van het inbouwniveau
Swivel-technologie (draaibare tweeter)	Ja, tot 15°
Beschermrooster	Magnetische bevestiging, gereedschaploos verwijderbaar
Hoge tonen aanpassing	Schakelbaar op de luidspreker (3 standen afhankelijk van de ruimteakoestiek)
Aansluitingstype	Schroefklemmen met klemmechanisme
Aanbevolen kabeldoorsnede	≥1 mm² voor <3 m, ≥1,5 mm² voor >3 m
Materiaal behuizing	Niet gespecificeerd (inbouw)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Koppel de versterker los voor aansluiting. Let op de polariteit.
Algemene informatie	Ideaal voor home cinema als effect-/hoogteluidspreker. 5 jaar garantie.

Veelgestelde vragen - Signature ICT 62 MAGNAT

Hoe installeer ik de luidspreker Signature ICT 62 in een plafond?

Verwijder eerst het beschermrooster met behulp van de ingebouwde magneten. Draai de bevestigingsschroeven los en zet de klemmen in positie A. Plaats de luidspreker in de uitsparing (diameter 209 mm) en draai de schroeven vast: de klemmen gaan automatisch naar positie B om de luidspreker te bevestigen.

Wat is de minimale inbouwdiepte?

De vereiste inbouwdiepte is 130 mm. Zorg dat er voldoende ruimte in het plafond of de muur is.

Is de tweeter draaibaar?

Ja, dankzij de Swivel-technologie kan de tweeter tot 15 graden worden gedraaid om het geluid naar de luisterzone te richten.

Hoe sluit ik de kabels aan op de klemmen?

Stripper de kabels 10 tot 15 mm, draai de uiteinden in elkaar. Druk op de kop van de klem, steek de draad in de zijkant opening, laat de klem los om de kabel vast te zetten. Let op de polariteit (+/-).

Welk versterkervermogen wordt aanbevolen?

Het aanbevolen versterkeruitgangsvermogen is 20 tot 180 W. Het nominale vermogen van de luidspreker is 110/180 W.

Hoe pas ik de hoge tonen aan op de ruimte?

Gebruik de schakelaar aan de voorkant van de luidspreker. Er zijn drie standen: voor slecht geïsoleerde ruimte (reflecterende oppervlakken), gemiddelde isolatie (tapijt, gordijnen) of sterke isolatie (stoffering). Pas aan naar uw smaak.

Wat is de impedantie van de luidspreker?

De impedantie is 4 Ohm. Zorg dat uw versterker compatibel is met deze belasting.

Is de luidspreker geschikt voor buitengebruik?

Nee, de Signature ICT 62 is ontworpen voor inbouw binnenshuis (plafond of muur). Het is niet geschikt voor blootstelling aan vocht of weersomstandigheden.

Wat te doen bij geluidsdistorsie?

Verlaag onmiddellijk het volume. Distorsie kan de luidsprekers beschadigen. Zorg dat de versterker niet overbelast is en dat het vermogen geschikt is.

Hoe reinig ik het beschermrooster?

Verwijder het rooster (magnetische bevestiging) en reinig het met een zachte, droge doek. Bij hardnekkige vlekken een licht vochtige doek gebruiken, daarna drogen. Gebruik nooit chemische of schurende middelen.

GEBRUIKSAANWIJZING Signature ICT 62 MAGNAT

Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij wilten u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteit'sproduct dat weltwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

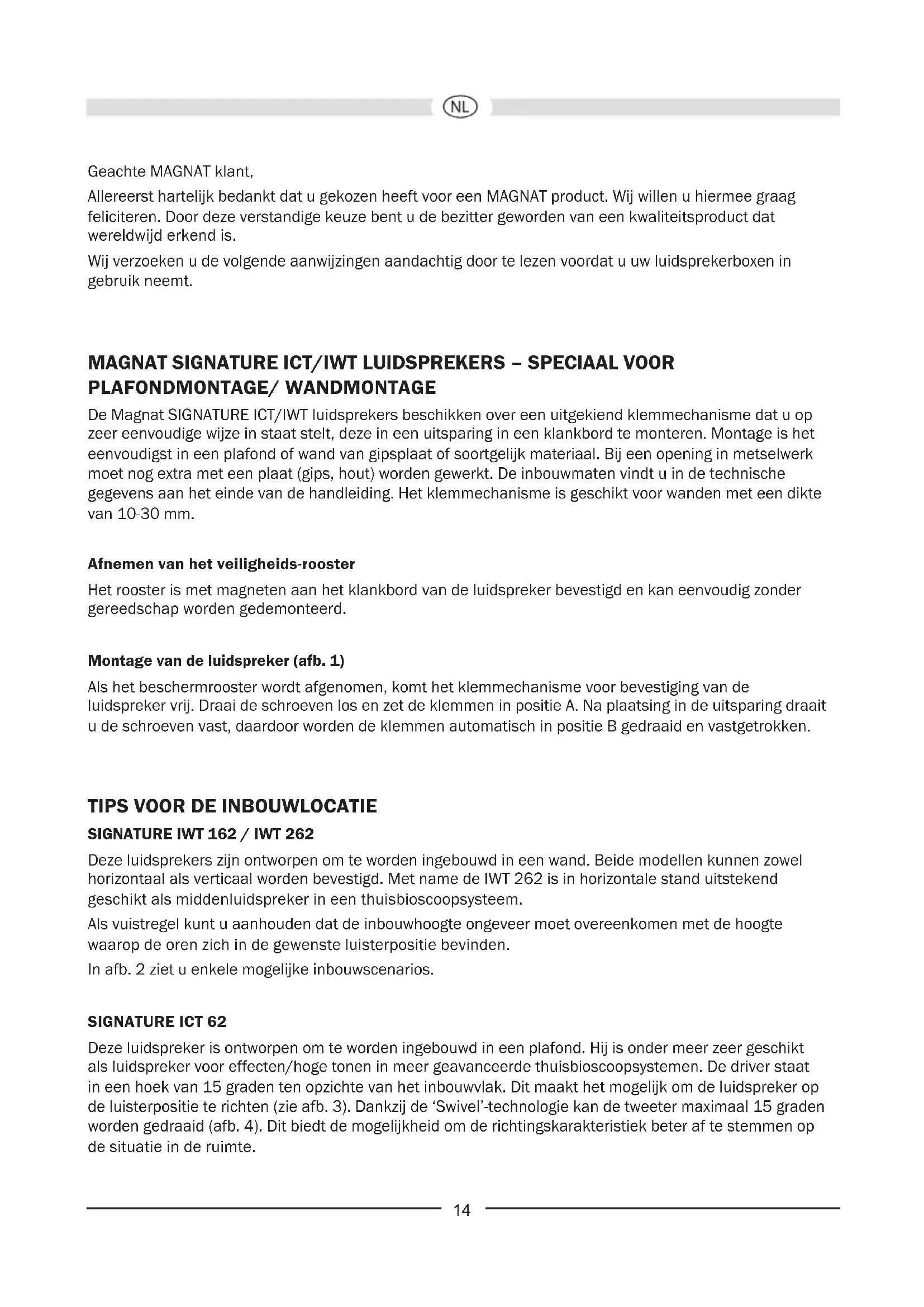

MAGNAT SIGNATURE ICT/IWT LUIDSPREKERS - SPECIALAAL VOOR PLAFONDMONTHAGE/ WANDMONTHAGE

De Magnat SIGNATURE ICT/IWT luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage is het eenvoudigst in een plafond of wand van gipsplaat of soortgelijk materiaal. Bij een opening in metselwerk moet nog extra met eenplaat (gips, hout) worden gewerkt. De inbauwmaten vindt u in de technische gegevens aan het einde van de handleiding. Het klemmechanisme is geschikt voor wanden met een dikte van 10-30 mm.

Afnemen van het veiligheids-rooster

Het rooster is met magneten aan het klankbord van de luidspreker bevestigd en kan eenvoudig zonder gereedschap worden gedemonteerd.

Montage van de luidspreker (afb. 1)

Als het beschemrooster worden afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los enzet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

TIPS VOOR DE INBOUWLOCATIE

SIGNATURE IWT 162 / IWT 262

Deze luidsprekers zijn ontworpen om te worden ingebouwd in een wand. Beide modellen können zobel horizontaal als verticaal worden bevestigd. Met name de IWT 262 is in horizontale stand uitstekend geschikt als middenluidspreker in een thusioscoopsystem.

Als vuistregel sunt u aanhouden dat de inbouwhoogte ongeveer要去 overeenkomen met de hoogte waarop de oren zich in de gewenste luisterpositie bevinden.

In afb. 2 ziet u enkele möglichke inbouwscenarios.

SIGNATURE ICT 62

Deze luidspreker is ontworpen om te worden ingebouwd in een plafond. Hij is onder meer zeer geschikt als luidspreker voor effecten/hoge tonen inmeer geavanceerde thusioscoopsystemen. De driver staat in een hoek van 15 graden ten opzichte van het inbouwvlak. Dit maakt het möglichk om de luidspreker op de luisterpositie te richten (zie afb. 3). Dankzij de 'Swivel'-technologie kan de tweeteter maximaal 15 graden worden gedraaid (afb. 4). Dit biedt de möglichkheid om de richtingskarakteristiek better af te stemmen op de situatie in de ruimte.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1mm^2 en voor langere kabels een kabeldiameter van minimaal 1,5mm^2 .

De versterker resp. receivee moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zich gebracht. Voor het afmeten van de juiste kabellenge moeten de luidsprekerboxen op hun uiteindelijkke standplaats staan. Voor beiden kanalen要去en even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lenghte van 10 - 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uiterust met een klemmechanisme (afb. 5). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant maar binnen. Door loslaten van de klemkop worden de kabel veilig vastgezet en een zo goed möglichk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen Niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen要去en verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. dooruitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HOGE-TONENINSTELLING (AFB. 6)

Hoogwaardige schakelaars op de front van de crossover bieden de möglichkheid om de klank van het luidsprekersysteme am te stemmen op uw individuele wensen.

Het worden aanbevolen een instelling te kiezen die optimaal aansluit op de personlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruiimte Voorbeeld Schakelstand
Ruiimten met weinig geluidsdemping	Harde reflecterende vlakken, tegels, grote glasvlakken, Spaarzaam ingeringe ruimten	-3dB
Ruiimten met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB
Ruiimten met veel geluidsdemping	Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebreide inrichting	+3dB

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 7 is de aansluiting van de luidspekers op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energiaaar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect können raken.

Als u in het bezit bent van een versterker die een veel groteruitgangsvermogen heeft dan dat waarmee de boxer belast+kennen worden, kennen de luidsprekers bij een extreem volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermögen kenn den daarentegen al bij een middelmatig volume een risico vormen voor de boxen, waar de sneller overstuurd worden dan krachtige versterkers. Deze oversturing verzoorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming opttreedt en zet de regelaar zodra u hoort dat het geluid verrormd worden, op een lagere stand. Wie het geluid van+zijn installmentie graag hard zeit, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast konnen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus Niet alleen bij goedkope producten - Niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonnenluidsprekers uittallen verwijl het geluid zacht of in ieder geval nicht hard staat, LASTU installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

SIGNATURE ICT 62

Belasthaarheid: 110 / 180 Watt

Impedantie: 4 Ohm

Scheidingsfrequentie: 3100 Hz

Frequentiebereik 32 - 28 000 Hz

Aanbevolen versterkervermogen: 20 - 180 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB

Buitenafmetingen : 238 mm

Uitsparing: 209mm

Montagediepte: 130 mm

Gewicht: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Belastbaarheid: 110 / 180 Watt 130 / 200 Watt

Impedantie: 4 Ohm 4 Ohm

Scheidingsfrequentie: 3100 Hz 2900 Hz

Frequentiebereik 32 - 28 000 Hz 30 - 28 000 Hz

Aanbevolen versterkervermogen: 20 - 180 Watt 20 - 200 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 91 dB

Buitenafmetingen (BxH): 220 x 320 mm 220 x 491 mm

Uitsparing (BxH): 187 x 287 mm 187 x 459 mm

Montagediepte: 102 mm 100 mm
