MANUAL DE USUARIO Signature ICT 62 MAGNAT

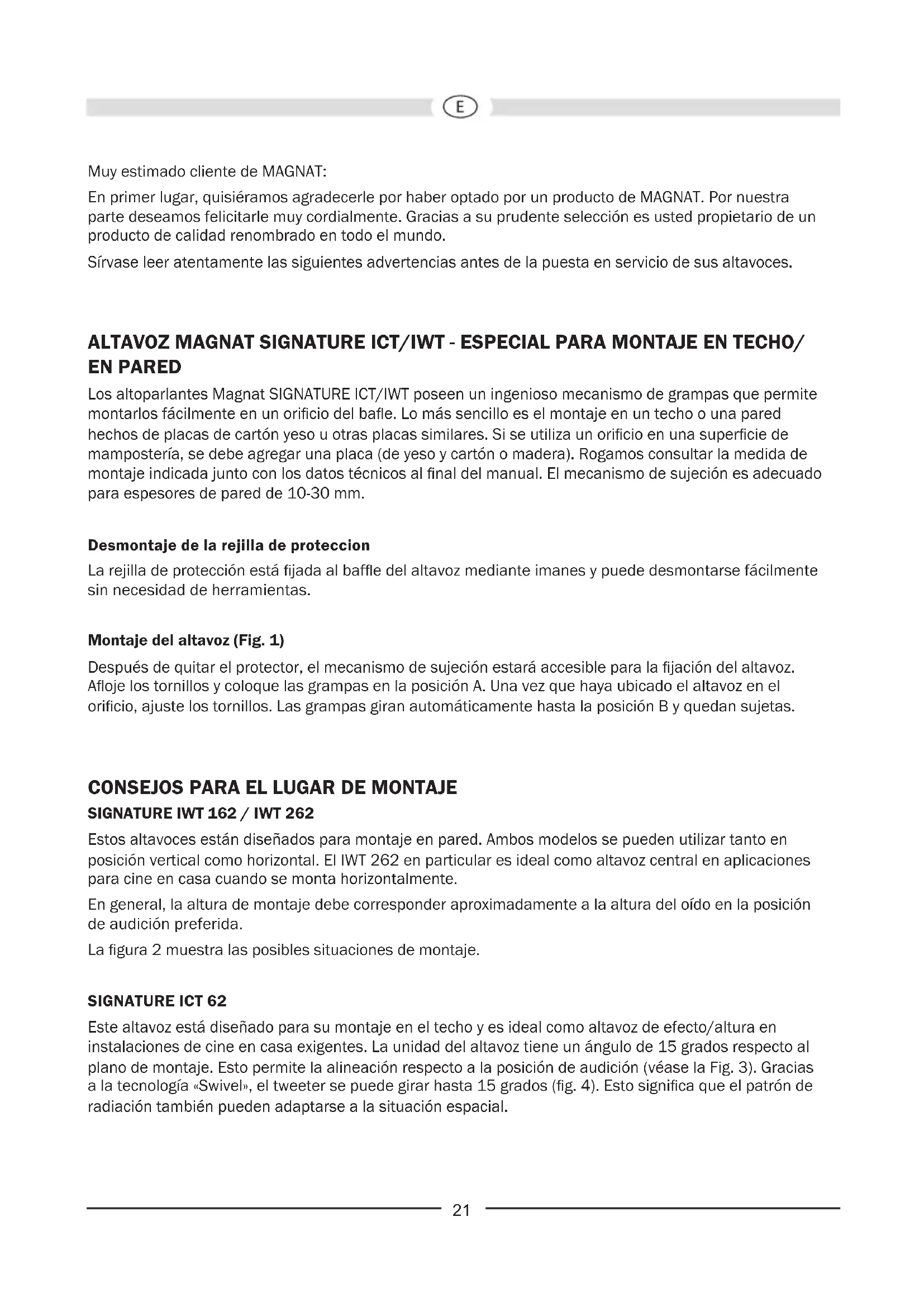

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por这是我们 parte desamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las siguientes advertencias antes de la puesta en service de sus altavoces.

ALTAVOZ MAGNAT SIGNATURE ICT/IWT - ESPECIAL PARA MONTAJE EN TECHO/EN PARED

Los altoparlantes Magnat SIGNATURE ICT/IWT poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un orificio del bafle. Lo más stencil es el montaje en un techo o una pared hechos de placas de cartón yeso u otheras placas similares. Si se utilizes un orificio en una superficie de mampostería, se debe agragar una plaza (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada jusqu con los datos技术和s al final del manual. El mecanismo de sujeción es adecuado para esporeses de pared de 10-30 mm.

Desmontaje de la rejilla de proteccion

La rejilla de proteccion está fjada al baffle del altovoz mediante imanes y pueda desmontarse fácilmente sin necessities de herramrientas.

Montaje del altavoz (Fig. 1)

Después de quitar el protector, el mecanismo de sujeción está accesible para la fijación del altovoz. Afloje los tornillos y colque las grampas en la posición A. Una vez que haya ubicado el altovoz en el orificio, ajuste los tornillos. Las grampas giran automatistically hasta la posición B y queden susjetas.

CONSEJOS PARA EL LUGAR DE MONTAJE

SIGNATURE IWT 162 / IWT 262

Estos altavoces estan diseñados para montaje en pared. Ambos modelos se pueda usar tanto en posición vertical como horizontal. El IWT 262 en particular es ideal como altovoz central en aplicaciones para cine en casa cuando se monta horizontalmente.

En general, la alta de montaje debe corresponder aproximamente a la alta del oido en la posicion de audicn preferida.

La figura 2 muestra las posibles situaciones de montaje.

SIGNATURE ICT 62

Este altavoz está Diseñado para su montaje en el techo y es ideal como altovoz de efecto/altura en instalaciones de cine en casa exigentes. La unidad del altovoz tiene un ángulo de 15 grados respecto al plano de montaje. Este permite la alineación respecto a la posición de audición (vease la Fig. 3). Gracias a la Tecnología «Swivel», el tweeter se pueda girar hasta 15 grados (fig. 4). Este significía que el patron de radiación también pueda adaptarse a la situación espacial.

INFORMATION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES MAGNAT

Para la connexion de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Paraatarpida de sonido, convieneutilizarlongitudesde cablehasta 3m con una seccionde cable minima de 1mm^2 ,enlas longitudesmayores por lo menos 1,5mm^2

El amplificador o bien el receptor en principio debe estar desconnectado hasta que se hayan establisho todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Paraamins canalesdebe emplearse la mesma longitudedcable.

Entonces, aisle las puntas de los cables a una longitud de 10 - 15 mm y retuerza las puntas. Las conexiones de los altavoces tienen equipadas con un mecanismo de bornes (fig. 5). Presione la cabeza del borne e inserte las puntas de los hilos desaisladas en la perforacion lateral. Soltando lackeza del borne, el cable quedará bien sujeto, garantizing el mejor contacto posible.

Es imprescindible, en la connexion de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el commercio y para facilitar la connexion con fases correctas, hay un conductor de cable estriado, cuando que el othero está marcado por una tira de color.

Vuelva a probar que los cables estén asentados correctamente y que no haya cortocircuito, por典型案例 a causa de un alambre separado. Estado muy peligioso para el amplificador conectado.

AJUSTE DE LOS NIVELES DE TONOS ALTOS (FIG. 6)

El crossover le offre un ajusté individual del sonido del sistema de altevoces mediante interruptores frontales de alta calidad.

Se recomienda realizar el optimumajuste de acuero a los gustos personales para escuchar. Como ajuste basicopara habitaciones con distinctascharacteristicadesaudio le recomendamos lassiguedes位置es del interruptor:

Tipo de habitación Ejemplo Posición del interruptor
Ambiente con baja insonorización	Superficies con una fuerte reflectancia, baldosas, grandes superficies de vidrio, habitaciones con poco amoblado	-3dB
Ambiente con insonorización normal	Alfombras, superficies de vidrio con cortinas, muebles de cuero, habitaciones con amoblado normal	0dB
Ambiente con fuerte insonorización	Alfombras, muebles tapizados, cortinas gruesas, habitaciones con mucho amoblado	+3dB

CONEXION A UN AMPLIFICADOR ESTEREO

En la ilustración 7 se observa la conexión entre el altovoz y un amplificador estéreo.

CONSEJOS PARA EVITAR REPARACIONES

Todo los altavoces de MAGNAT han sido adaptados para un sonido optimo cuando los controladores del sonido seengan en su posicion cetrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos values, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de volumenes altosuede inducir a su destruccion.

Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volúmenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele occurrir raras vezes).

Sin embargo, los amplificadores con una baja potencia de saluteSEOpen ser peligrosos para los altavoces ya con voluumes medios, dato que son sobreexcitados mucho mas rapidamente que altavoces potentes. Dicha sobreexcitacion provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altovoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de CD/DVD, no solo los productos de precoe economico, son capaces de oscilaciones audibles y de altas frequencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un technician.

DATOS TECNICOS

SIGNATURE ICT 62

Resistencia: 110 / 180 varios

Impedancia: 4 ohmios

Frecuencia de separacion: 3100Hz

Gama de Frequencias: 32 - 28 000 Hz

Potencia recomendada del amplificador: 20 - 180 varios

Rendimiento (1 vatio/1 m): 91 dB

Dimensiones exteriores : 238 mm

Orificio 0:209 mm

Profundidad de montaje: 130 mm

Peso: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Resistencia: 110 / 180 varios 130 / 200 varios

Impedancia: 4 ohmios 4 ohmios

Frecuencia de separacion: 3100 Hz 2900 Hz

Gama de freuencias: 32 - 28 000 Hz 30 - 28 000 Hz

Potencia recomendada del amplificador: 20 - 180 varios 20 - 200 varios

Rendimiento (1 vatio/1 m): 91 dB 91 dB

Dimensiones exteriores (ancho x alt.): 220 x 320 mm 220 x 491 mm

Orificio (ancho x alt.): 187 x 287 mm 187 x 459 mm

Profundidad de montaje: 102 mm 100 mm

Peso: 2,15 kg 3,42 kg

RESERVADOS LOS DERECHOS DE REALIZAR CABIOS TECNICOS.
