Marque	Magnat
Modèle	Signature ICT 62
Type de produit	Haut-parleur encastrable pour plafond
Catégorie	Haut-parleur
Puissance nominale	110/180 W
Puissance recommandée de l'amplificateur	20-180 W
Impédance	4 Ohms
Bande passante	32 - 28 000 Hz
Fréquence de coupure	3100 Hz
Efficacité (1W/1m)	91 dB
Dimensions extérieures (diamètre)	238 mm
Découpe requise	209 mm
Profondeur d'encastrement	130 mm
Poids	1,82 kg
Orientation du haut-parleur	Incliné de 15° par rapport au niveau d'encastrement
Technologie Swivel (tweeter orientable)	Oui, jusqu'à 15°
Grille de protection	Fixation magnétique, démontable sans outil
Réglage des aigus	Commutable sur le haut-parleur (3 positions selon l'acoustique de la pièce)
Type de connexion	Bornes à vis avec mécanisme de coinçage
Section de câble recommandée	≥1 mm² pour <3 m, ≥1,5 mm² pour >3 m
Matériau du boîtier	Non spécifié (encastrable)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'amplificateur avant toute connexion. Respecter la polarité.
Informations générales	Idéal pour home-cinéma comme haut-parleur d'effet/en hauteur. Garantie 5 ans.

FOIRE AUX QUESTIONS - Signature ICT 62 MAGNAT

Comment installer le haut-parleur Signature ICT 62 dans un plafond ?

Démontez d'abord la grille de protection grâce aux aimants intégrés. Desserrez les vis de fixation et placez les bornes en position A. Insérez le haut-parleur dans la découpe (diamètre 209 mm) puis serrez les vis : les bornes passent automatiquement en position B pour fixer l'enceinte.

Quelle est la profondeur d'encastrement minimale nécessaire ?

La profondeur d'encastrement requise est de 130 mm. Assurez-vous que l'espace dans le plafond ou le mur est suffisant.

Le tweeter est-il orientable ?

Oui, grâce à la technologie Swivel, le haut-parleur d'aigus peut être orienté jusqu'à 15 degrés pour diriger le son vers la zone d'écoute.

Comment raccorder les câbles aux bornes ?

Dénudez les câbles sur 10 à 15 mm, torsadez les extrémités. Appuyez sur la tête de la borne, insérez le fil dans l'orifice latéral, puis relâchez la borne pour coincer le câble. Respectez la polarité (+/-).

Quelle puissance d'amplificateur est recommandée ?

La puissance recommandée en sortie d'amplificateur est de 20 à 180 W. La puissance nominale du haut-parleur est de 110/180 W.

Comment régler les aigus selon la pièce ?

Utilisez le commutateur situé à l'avant du haut-parleur. Trois positions sont proposées : pour pièce faiblement isolée (surfaces réfléchissantes), isolation moyenne (moquette, rideaux), ou forte isolation (capitonnages). Ajustez selon vos goûts.

Quelle est l'impédance du haut-parleur ?

L'impédance est de 4 Ohms. Veillez à ce que votre amplificateur soit compatible avec cette charge.

Le haut-parleur convient-il pour une utilisation en extérieur ?

Non, le Signature ICT 62 est conçu pour un encastrement intérieur (plafond ou mur). Il n'est pas adapté à une exposition à l'humidité ou aux intempéries.

Que faire en cas de distorsion sonore ?

Baissez immédiatement le volume. La distorsion peut endommager les haut-parleurs. Assurez-vous que l'amplificateur n'est pas en surcharge et que sa puissance est adaptée.

Comment nettoyer la grille de protection ?

Retirez la grille (fixation magnétique) et nettoyez-la avec un chiffon doux et sec. Pour les taches tenaces, utilisez un chiffon légèrement humide, puis séchez. Ne jamais utiliser de produits chimiques ou abrasifs.

MODE D'EMPLOI Signature ICT 62 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D
GB 7
F 10
NL 14
18
E 21
P 25
S 28
RUS 31
CHN 35
J 38
Abbildungen/Illustrations 41

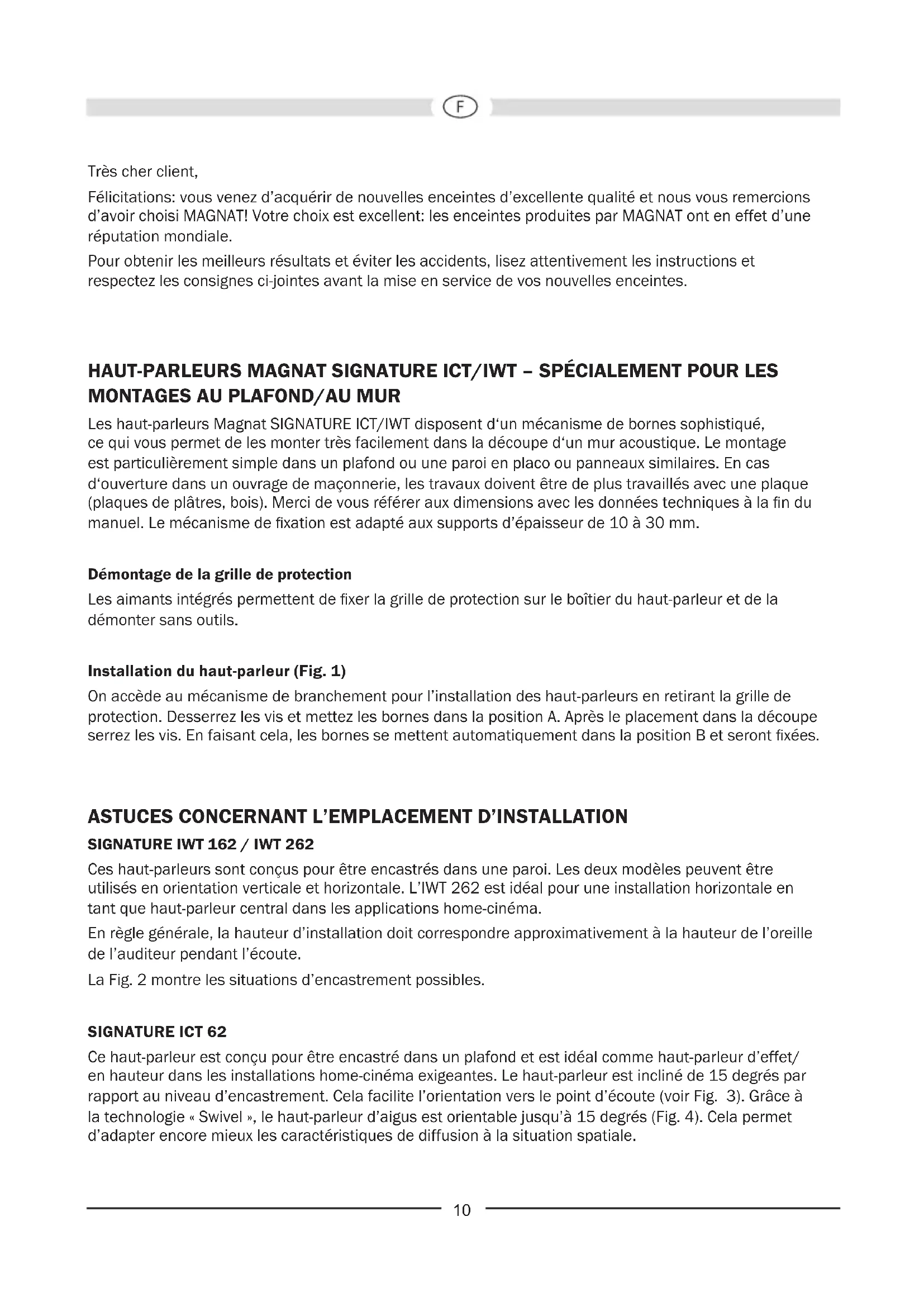

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Notre choix est excellent: les enceintes produit par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les mêleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-joints avant la mise en service de vos nouvelles enceintes.

HAUT-PARLEURS MAGNAT SIGNATURE ICT/IWT - SPECIALEMENT POUR LES MONTAGES AU PLAFOND/AU MUR

Les haut-parleurs Magnat SIGNATURE ICT/IWT disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découvert d'un mur acoustique. Le montage est particulièrement simple dans un plafond ou une paroi en placo ou panneaux similaires. En cas d'ouverture dans un ouvrage de maconnerie, les travaux doivent être de plus travaillés avec une plaque (plaques de plâtres, bois). Merci de vous reférer aux dimensions avec les données techniques à la fin du manuel. Le mécanisme de fixation est ajusté aux supports d'épaisseur de 10 à 30 mm.

Démontage de la grille de protection

Les aimants intégrés permettent de fixer la grille de protection sur le boîtier du haut-parleur et de la démonter sans outils.

Installation du haut-parleur (Fig. 1)

On accede au mécanisme de branchement pour l'installation des haut-parleurs en retardant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. ÀpRES le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

ASTUCES CONCERNANT L'EMPLACEMENT D'INSTALLATION

SIGNATURE IWT 162 / IWT 262

Ces haut-parleurs sont concus pour etre encastrés dans une paroi. Les deux modeles peuvent etre utilisés en orientation verticale et horizontale. L'IWT 262 est idéal pour une installation horizontale en tant que haut-parleur central dans les applications home-cinéma.

En règle générale, la hauteur d'installation doit correspondre approximativement à la hauteur de l'oreille de l'auditeur pendant l'écoute.

La Fig. 2 montre les situations d'encastrement possibles.

SIGNATURE ICT 62

Ce haut-parleur est conçu pour être encastré dans un plafond et est idéal comme haut-parleur d'effet/ en hauteur dans les installations home-cinéma exigeantes. Le haut-parleur est incliné de 15 degrés par rapport au niveau d'encastrement. Cela facilitite l'orientation vers le point d'écoute (voir Fig. 3). Grâce à la technologie « Swivel», le haut-parleur d'aigus est orientable jusqu'à 15 degrès (Fig. 4). Cela permet d'adapter encore moins les caractéristiques de diffusion à la situation spatiale.

RECOMMANDATIONS GENÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT

Utilisez toujours des cables de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux cables, nous vous recommendons d'utiliser des cables ayant une section d'au moins 1mm^2 pour des longueurs inférieures à 3 m et d'au moins 1,5mm^2 pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les cables des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les cables à la longueur correcte. Les cables de chacun des canaux doivent être exactement de même longueur.

Denudez l'isolant sur 10 à 15 mm à chaque extrémité des cables et torsadez les extrémites. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 5). Appuyer sur la tete de la borne et insérer l'extrémité dénudée du toron dans la perforation laterale. En lachant la tête de la borne, le cable sera arrêté de façon sure, et un meilleur contact sera assure.

IMPORTANT: Pour obtenir une bonne qualité sonore, les cables doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour facilititer le branchement, un des fils de la plupart des cables pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant demettrevoireappareil en marche,vérifiez une nouvelle fois tous vos branchements,assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit - ceci pourrait en effetetre dangereux pourvoire amplificateur!

RéGLAGE DE NIVEAU AIGU (FIG. 6)

Le diplexeur avec commutateur de haute qualite a l'avant vous permit d'effectuer un reglage sonore personnelise de votre systeme de haut-parleurs.

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommendons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute Exemple Position du	commutateur
Installation à faible isolation sonore	Surfaces à forte réflexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés
Installation à isolation sonore moyenne	Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublésS
Installation à forte isolation sonore	Moquettes, capitonnages, rideaux rigides, espaces fortement meublés

CONNEXION À UN AMPLIFICATEUR STÉRÉO

La figure 7 montre le branchement du haut-parleur à un amplificateur stéreo.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'iguès trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut veritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crétes de puissance soudaines peuvent les détruire.

Meme si ce n'est pas frequent dans la réalite, rappelez-vous que ceci peut toujours se produit. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent partager un danger important pour vos enceintes à des volumes moyens. Ceci peut paraitre étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surcharges que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dés que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produit dessons inaudibles parce que leur frquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'ä des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

SIGNATURE ICT 62

Puissance nominale:110/180W

Impedance:4Ohm

Fréquence de coupure: 3100 Hz

Bande passante: 32 - 28 000 Hz

Puisance recommandee en 20-180W

sortie de l'amplificateur:

Efficacité (1W/ 1m): 91 dB

Dimensions extérieures : 238 mm

Découpe Ø: 209 mm

Profondeur d'encastrement: 130 mm

Poids: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Puisance nominale : 110 / 180 W 130 / 200 W

Impedance: 4 Ohm 4 Ohm

Frequence de coupure: 3100 Hz 2900 Hz

Bande passante:32-28000Hz 30-28000Hz

Puisance recommandee en 20-180W 20-200W

sortie de l'amplificateur:

Efficacité (1W/ 1m): 91 dB 91 dB

Dimensions extérieures (l x h): 220 x 320 mm 220 x 491 mm

Découpe (I x h): 187 x 287 mm 187 x 459 mm

Profondeur d'encastrement: 102 mm 100 mm

Poids: 2,15 kg 3,42 kg

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Geachte MAGNAT klant,

Vouz avei chisi et ees le proprieteire heureux d'un prodit MAGNAT. Les produits MAGNAT ont une excelle reputation pour leur bonne qualite. Pour cette raison, nos accordons 5 ans de garantie sur tous les MAGNAT haut-parleurs et 2 ans de garantie sur tous les amplificateurs MAGNAT.

Les apparéls sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontres des difficultés avec votre apparéil MAGNAT veuillus tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, à notre guise, à l'échange ou à la réparation des pieces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuee à l'appareil.
4. Lors d'une demande de garantie, veuillez you adresser en premier lieu a your distributeur. Si ce dernier decide que l'appareil doit nous etre returnne, veuillez tenir compte que: - I'appareil soit expedié dans son ermballage d'origine, - la carte de contrôle durement remlie soit jointe, le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immeditatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boitier, pièces metalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultat d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres apparueils.
6. Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
