MANUAL DE UTILIZADOR DSW PRO 440wi POLK

SMALTIMENTO DEL PRODOTTO

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto de água.
6. Limpe apenas com um pano seco.
7. Não bloqueie as aberturas de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Não anule a função de segurança do plugue polarizado ou aterrado. Um plugue polarizado tem dois pinos chatos, sendo um deles mais largo que o outro. Um plugue aterrado tem dois pinos chat e um terceiro pino redondo de aterramento. O pino chato mais largo ou o terceiro pino redondo existem para sua segurança. Se o plugue fornecido não se encaixar na tomada, consulte um eletricista para trocar a tomada obsoleta.

10. Proteja o cabo de alimentação para que não seja pisoteado nem prensado, sobretudo no plugue, em tomadas posicionadas no piso e no ponto onde sai do aparelho.

11. Utilize apenas os acessórios especificados pelo fabricante.

12. Use apenas com o carrinho, tripé, suporte ou mesa especificado pelo fabri vendido com o aparelho. Ao usar um carrinho, tenha cuidado ao movê-lo a parelho para evitar ferimentos causados por tropeções.

13. Desligue o aparelho da tomada durante tempestades elétricas ou quando ficar fora de uso por longos períodos de tempo.

1. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado. É necessário spine prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, tais como piogórios ao cabo de alimentação ou ao plugue, derramamento de líquido ou queda de objetos sobre o aparelho, exposição do aparelho à chuva ou umidade, mal funcionamento ou queda do aparelho.

2. AVISO: Para reduzir o risco de incêndio ou choque elétrico, este aparelho não deve ser exposto me à chuva ou à umidade. Objetos que contenham líquidos, como vasos, não devem ser colocados sobre este aparelho.

3. Para desconectar completamente este equipamento da tomada de CA de parede, desconecte o plugue do cabo de alimentação da tomada.

4. O plugue principal do cabo de alimentação deve ser mantido em boas condições de uso.

ATENÇÃO: Ouça com cuidado

Asheixas acústicas e subwoofers da Polk Audio conseguem reproduzir sons com volumes extremamente altos, o que pode causar danos graves ou permanentes na audição. A Polk Audio, Inc. (d)ouse responsabiliza por perda de audição, lesões corporais ou danos materiais que resultem do uso incorreto de seus produtos. Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o vibrate: Limite a exposição prolongada a volumes superiores a 85 decibéis (dB). O usuário é r Responsável por conhecer as leis locais que governam os níveis de volume permissíveis em veículos.

Para obter mais informações sobre os níveis de volume considerados seguros, visite o site www.polkaudio.com/education/article/SPL/, ou consulte as diretrizes da Administração de Segurança e Saúde Ocupacional dos EUA IOSHA - Occupational Health and Safety Administration) no site www.osha.gov/dts/osta/otm/noise/standards_more.html.

DESCARTE DO PRODUTO

Algumas leis ou regula-mentos internacionais, nacionais e/ou locais podem reger os procedimentos para descarte deste produto. Para obter informações mais detalhadas, entre em contato com a loja onde adquiriu o produto ou com o importador ou distribuidor da Polk Audio em seu país. Para obter uma lista dos importidores/distribuidores da Polk Audio, visite nosso website em www.polkaudio.com ou entre em contato com aPolk Audio pelo endereço 5601 Metro Drive, Baltimore, Maryland 21215, USA Telefone: [phone].

Os avisos de CUIDADO mostrados aqui estão afixados na parte de trás do sistema de caixas acústicas DSVPROWI.

CUIDADO: (Apenas nos EUA e Canadá) Para evitar choque elétrico, o pino mais largo do plugue deve ser introduzido completamente no orifício mais largo correspondente da tomada.

CUIDADO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela, deve ser colocada em cima do aparelho.

opamechi Os hímites de Classe B de emissão

Este aparelho digital Classe B atende todos os requisitos do Canadá sobre os dispositivos que causam interferência.

ENGLISH

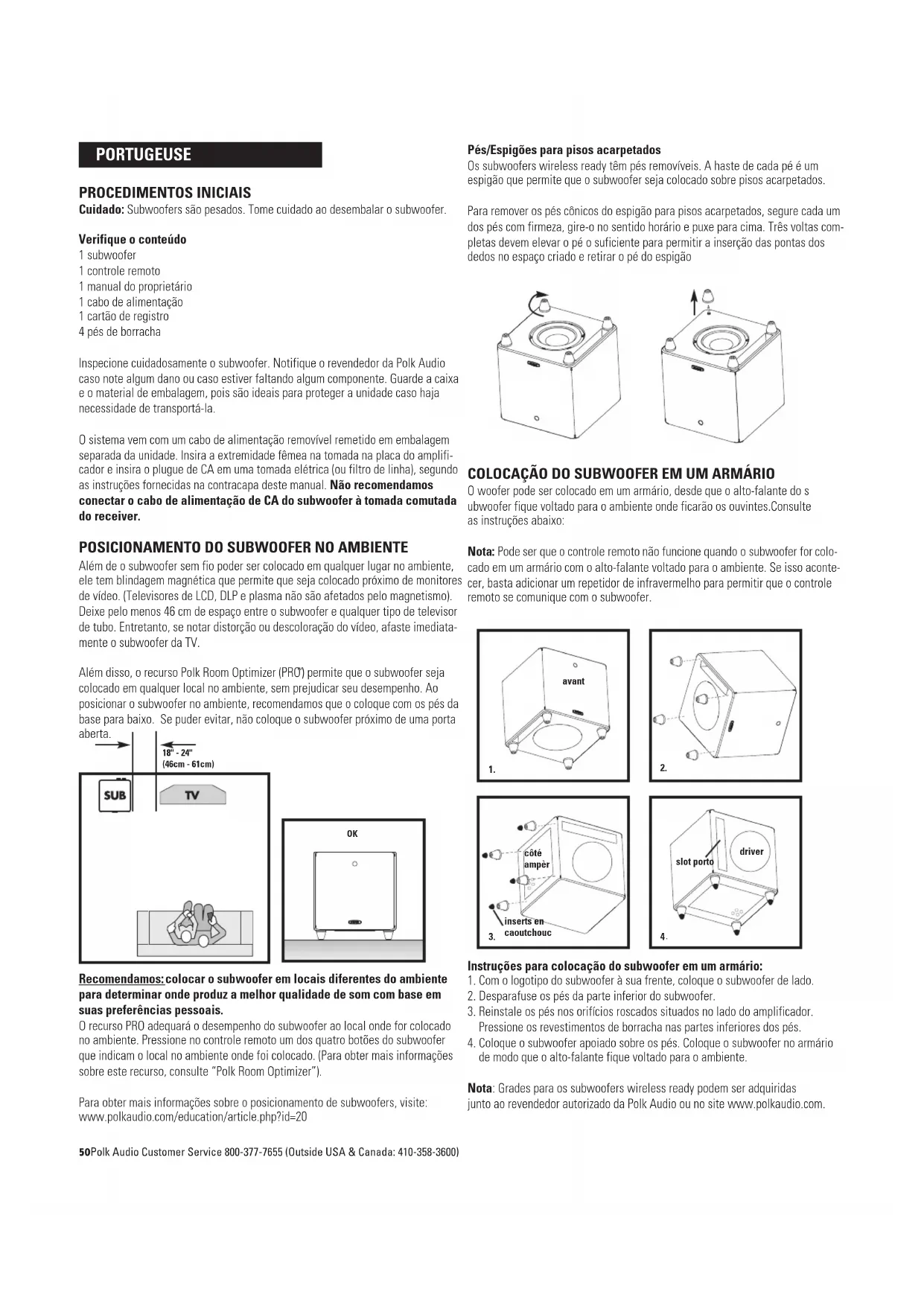

FIRST THINGS FIRST

Cuidado: Subwoofers são pesados. Tome cuidado ao desembalar o subwoofer.

Verifique o conteúdo

1 subwoofer

1 controle remoto

1 manual do proprietário

1 cabo de alimentação

1 cartão de registro

4 pés de borracha

Inspezione cuidadosamente o subwoofer. Notifique o revendedor da Polk Audio caso note algum dano ou caso estiver faltando algum componente. Guarde a caixa e o material de embalagem, pois são ideais para proteger a unidade caso haja necessidade de transportá-la.

O sistema vem com um cabo de alimentação removível remetido em embalagem separada da unidade. Insira a extremidade fêmea na tomada na placa do amplificador e insira o plugue de CA em uma tomada elétrica (ou filtro de linha), segundo as instruções fornecidas na contracapa deste manual. Não recomendamos conectar o cabo de alimentação de CA do subwoofer à tomada comutada do receiver.

POSICIONAMENTO DO SUBWOOFER NO AMBIENTE

Além de o subwoofer sem fio poder ser colocado em qualquer lugar no ambiente, ele tem blindagem magnética que permite que seja colocado próximo de monitores de vídeo. (Televisores de LCD, DLP e plasma não são afetados pelo magnetismo). Deixe pelo menos 46 cm de espaço entre o subwoofer e qualquer tipo de televisor de tubo. Entretanto, se notar distorção ou descoloração do vídeo, afaste imediatamente o subwoofer da TV.

Além disso, o recurso Polk Room Optimizer (PRO') permite que o subwoofer seja colocado em qualquer local no ambiente, sem prejudicar seu desempenho. Ao posicionar o subwoofer no ambiente, recomendamos que o coloque com os pés da base para baixo. Se puder evitar, não coloque o subwoofer próximo de uma porta aberta.

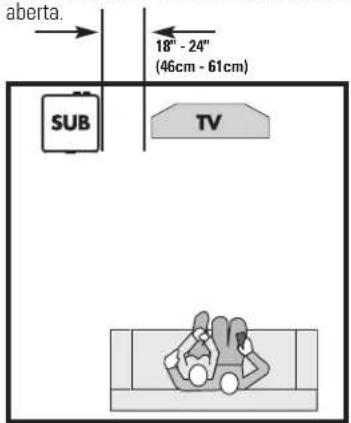

aberta. 18" - 24" (46cm - 61cm) SUB TV

Recomendamos: colocar o subwoofer em locais diferentes do ambiente para determinar onde produz a melhor qualidade de som com base em suas preferências pessoais.

O recurso PRO adequará o desempenho do subwoofer ao local onde for colocado no ambiente. Pressione no controle remoto um dos quatro botões do subwoofer que indicam o local no ambiente onde foi colocado. (Para obter mais informações sobre este recurso, consulte "Polk Room Optimizer").

Para obter mais informações sobre o posicionamento de subwoofers, visite: www.polkaudio.com/education/article.php?id=20

Os subwoofers wireless ready têm pés removíveis. A haste de cada pé é um espigão que permite que o subwoofer seja colocado sobre pisos acarpetados.

Para remover os pés cônicos do espigão para pisos acarpetados, segure cada um dos pés com firmeza, gire-o no sentido horário e puxe para cima. Três voltas completas devem elevar o pé o suficiente para permitir a inserção das pontas dos dedos no espaço criado e retirar o pé do espigão

COLOCAÇÃO DO SUBWOOFER EM UM ARMÁRIO

O woofer pode ser colocado em um armário, desde que o alto-falante do s ubwoofer fique voltado para o ambiente onde ficarão os ouvintes.Consulte as instruções abaixo:

Nota: Pode ser que o controle remoto não funcione quando o subwoofer for colocado em um armário com o alto-falante voltado para o ambiente. Se isso acontecer, basta adicionar um repetidor de infravermelho para permitir que o controle remoto se comunique com o subwoofer.

avant 1.

Instruções para colocação do subwoofer em um armário:

1. Com o logotipo do subwoofer à sua frente, coloque o subwoofer de lado.
2. Desparafuse os pés da parte inferior do subwoofer.
3. Reinstale os pés nos orifícios roscados situados no lado do amplificador. Pressione os revestimentos de borracha nas partes inferiores dos pés.
4. Coloque o subwoofer apoiado sobre os pés. Coloque o subwoofer no armário de modo que o alto-falante fique voltado para o ambiente.

Nota: Grades para os subwoofers wireless ready podem ser adquiridas junto ao revendedor autorizado da Polk Audio ou no site www.polkaudio.com.

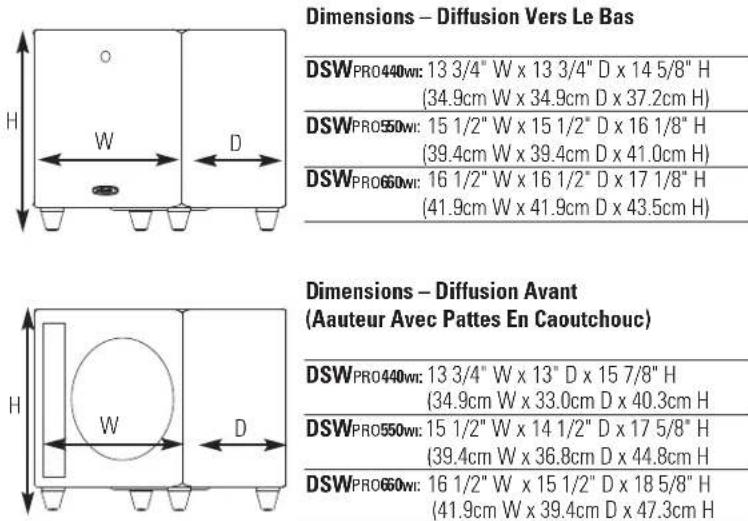

Dimensions – Diffusion Vers Le Bas DSWPRO440wt: 13 3/4" W x 13 3/4" D x 14 5/8" H (34.9cm W x 34.9cm D x 37.2cm H) DSWPRO550wt: 15 1/2" W x 15 1/2" D x 16 1/8" H (39.4cm W x 39.4cm D x 41.0cm H) DSWPRO660wt: 16 1/2" W x 16 1/2" D x 17 1/8" H (41.9cm W x 41.9cm D x 43.5cm H) Dimensions – Diffusion Avant (Aauteur Avec Pattes En Caoutchouc) DSWPRO440wt: 13 3/4" W x 13" D x 15 7/8" H (34.9cm W x 33.0cm D x 40.3cm H) DSWPRO550wt: 15 1/2" W x 14 1/2" D x 17 5/8" H (39.4cm W x 36.8cm D x 44.8cm H) DSWPRO660wt: 16 1/2" W x 15 1/2" D x 18 5/8" H (41.9cm W x 39.4cm D x 47.3cm H)

CONEXÃO DA ALIMENTAÇÃO DE CA E FUNÇÃO LIGA/DESLIGA AUTOMÁTICA

Chave seletora de tensão dupla

Os subwoofers wireless ready vêm com uma chave seletora de tensão dupla ou um sensor automático.

DSWPRO440WI	Automático
DSWPRO550WI	Selecionável
DSWPRO660WI	Selecionável

ATENÇÃO: A tensão correta para seu país foi configurada na fábrica. Só use a seleção de tensão especificada para seu país. O uso da tensão incorreta pode danificar o subwoofer.

Chave Liga Desliga

Ligue e desligue a unidade com a chave de CA principal.

O subwoofer wireless ready tem uma chave de três posições utilizada para selecionar o modo de operação da unidade. Os três modos são: Standby (Prontidão), Auto (Automático) e On (Ligado).

Standby (Prontidão)

Com a chave nesta posição, o subwoofer só ligará (ficará ativo) quando o usuário pressionar o botão de ligar no controle remoto. Depois de ativado, o subwoofer continuará ligado mesmo se não receber sinais de áudio.

Auto

Nota: Somente conexões com fio.

Na posição "Auto", o subwoofer ligará automaticamente quando detectar um sinal de áudio e o LED situado atrás da unidade se acenderá na cor verde. Quando não houver sinal de áudio, o subwoofer entrará em um estado de "espera" depois de 10 minutos e o LED ficará amarelo.

Recomendamos que o modo "Auto" seja usado se o subwoofer ficar sempre ligado (ou seja, conectado a uma tomada elétrica).

On (Ligado)

Neste modo, o subwoofer estará sempre ligado e totalmente ativo. O LED na parte posterior do subwoofer ficará aceso na cor verde. Este modo é a melhor opção se o subwoofer estiver ligado em uma tomada com interruptor. Não é possível usar o controle remoto para desligar o subwoofer. Nota: Sugerimos deixar o subwoofer desligado da tomada ou a chave liga/desliga principal desligada quando não for usado por muito tempo, como durante as férias e também durante tempestades com descargas elétricas.

Cores e significados dos LEDs indicadores do modo de operação:

Verde: Totalmente ativo

Amarelo: Prontidão

Vermelho: Proteção

OPÇÕES DE CONEXÃO DO SUBWOOFER AO SISTEMA

OBSERVAÇÃO IMPORTANTE: USE APENAS UMA DESTAS OPÇÕES. NUNCA COMBINE VÁRIAS OPÇÕES DE CONEXÃO.

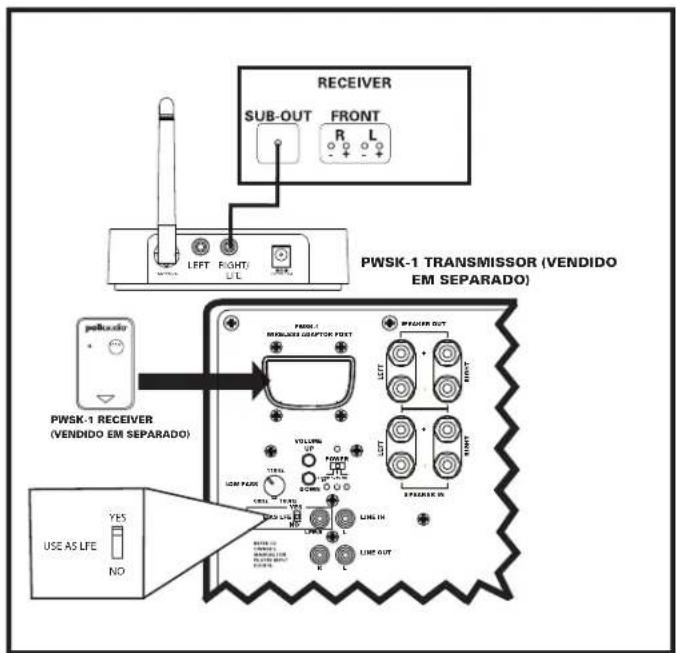

Connexions Sans Fil

RECEIVER SUB-OUT FRONT R L LEFT RIGHT/ PWSK-1 TRANSMISSOR (VENDIDO EM SEPARADO) PWSK-1 RECEIVER (VENDIDO EM SEPARADO) USE AS LFE YES NO PWSK-1 TRANSMISSOR (VENDIDO EM SEPARADO) PWSK-1 RECEIVER RENEURER GRAPTOR PORT WFGER OUT LDT + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - R + - UVE LIME LIME IN LINE OUT LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN LINE IN

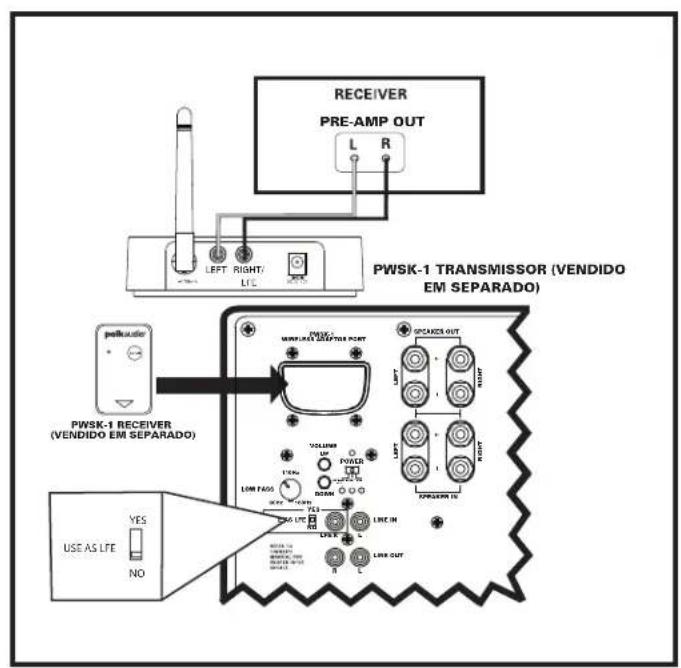

OPÇÃO 1 LFE

Confirme se o receiver tem uma tomada de saída de subwoofer exclusiva (comum na maioria dos receivers Dolby Digital 5.1, 6.1 e 7.1 surround). A saída estará identificada como "SW Out", "Sub-Pre Out" ou algo semelhante. Usando um cabo de subwoofer simples, conecte o receiver à entrada LFE no transmissor, como mostrado na ilustração da OPÇÃO 1.

RECEIVER PRE-AMP OUT L R LEFT RIGHT/ LTE PWSK-1 TRANSMISSOR (VENDIDO EM SEPARADO) PWSK-1 RECEIVER (VENDIDO EM SEPARADO) USE AS LTE YES NO YES NO

OPÇÃO 2 Nível de linha

Se o receiver não tiver uma tomada de saída de subwoofer exclusiva [comum em receivers estéreo (2 canais) e receivers Dolby Pro-Logic mais antigos], use as conexões de nível de linha. Conecte as saídas de pré-amplificador do receiver e as entradas LEFT (esquerda) e RIGHT (direita) no transmissor, como mostrado na ilustração da OPÇÃO 2.

OPÇÕES DE CONEXÃO DO SUBWOOFER AO SISTEMA

OPÇÃO 1 Receivers que oferecem um recurso de "SUB OUT" (Saída sub)—o método de conexão mais comum com receivers Dolby Digital e DTS ^e .

• Conecte um cabo RCA simples da saída "SUB OUT" do receiver para a entrada LFE do subwoofer. Este método de conexão ignora o filtro interno do subwoofer e utiliza o filtro embutido do receiver. Não faça nenhuma outra conexão de sinais. Não use cabo de caixa acústica para fazer a conexão ao subwoofer.
• Conecte todas as demais caixas acústicas diretamente ao receiver. Ajuste as configurações das caixas acústicas no receber da seguinte maneira: Caixas acústicas frontais = SMALL (PEQUENA) Canal central e surrounds = SMALL (PEQUENA) Subwoofer = ON, YES ou PRESENT (LIGADA, SIM ou PRESENTE)
• Dependendo da capacidade de reprodução de graves das caixas acústicas frontais, ajuste a frequência do crossover do receiver para 80 HZ para caixas acústicas tipo torre e de estante (unidades com um woofer de 5 1/4" de diâmetro ou mais) e 100-120 HZ para caixas acústicas satélite. Consulte as instruções no manual do receiver.

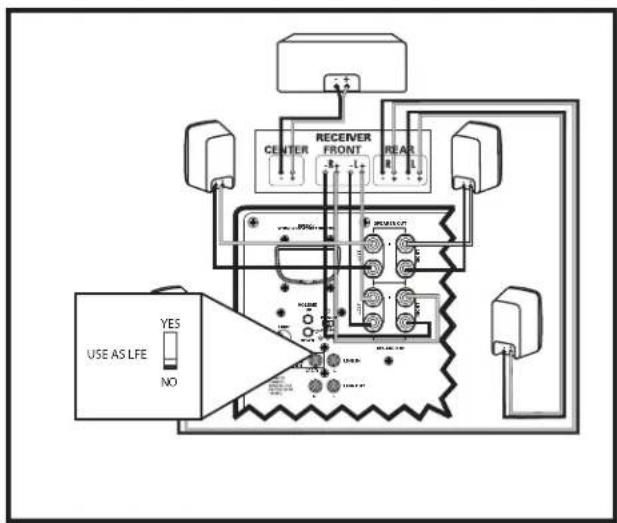

OPÇÃO 2 Receiver de dois canais ou Dolby ProLogisem "SUB OUT" (Saída sub).

Use cabos para caixas acústicas com dois condutores de bitola 16 AWG ou maior. Consulte o revendedor da Polk Audio para se informar sobre os cabos recomendados.

Nota: Não use a entrada de linha ou LFE nesta configuração.

• Conecte as saídas das caixas acústicas frontais esquerda e direita do receiver às entradas para caixas acústicas do subwoofer usando cabos para caixas acústicas (consulte as instruções detalhadas em "Ligação dos cabos das caixas acústicas aos terminais de conexão").
• Use cabos para caixas acústicas para conectar as caixas acústicas frontais esquerda e direita às saídas para caixas acústicas do subwoofer.
• Conecte a caixa acústica do canal central diretamente à saída do canal central do receiver.
• Conecte as caixas acústicas satélite surround traseiras diretamente às saídas do canal surround do receiver.
• Ajuste as configurações das caixas acústicas no receber da seguinte maneira: Caixas acústicas frontais = LARGE (GRANDE) Subwoofer = OFF ou NO (DESLIGADO ou NÃO) Canal central e surrounds = SMALL (PEQUENA)

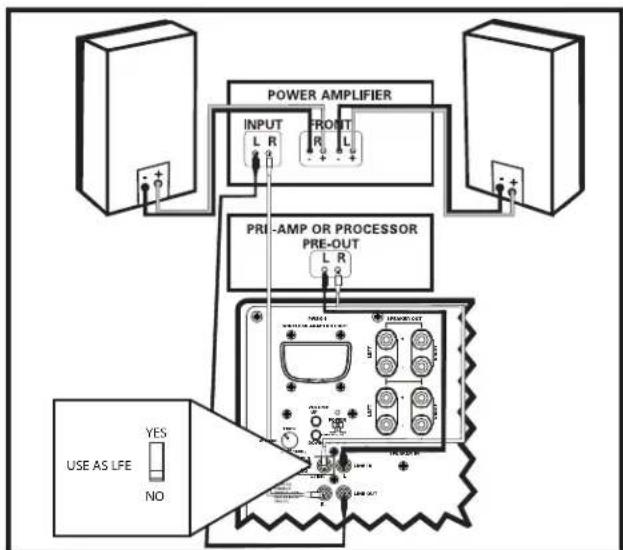

OPÇÃO 3 Receivers com tomadas "Pre Out" esquerda e direita que reproduzem a faixa completa de sinais (não filtradas) (esta é a conexão geralmente menos usada).

• Conecte as saídas esquerda e direita do pré-amplificador do receiver às entradas de nível de linha esquerda e direita do subwoofer. Não use cabos para caixas acústicas.
• Conecte as saídas de nível de linha esquerda e direita às entradas esquerda e direita no amplificador de potência.
• Ajuste os controles do receiver da seguinte maneira: Caixas acústicas frontais = LARGE (GRANDE) Subwoofer = OFF ou NO (DESLIGADO ou NÃO)

Ligação dos Cabos das Caixas Acústicas aos Terminais de Conexão

Note que um dos terminais de entrada na parte traseira do subwoofer está marcado (+) em vermelho e o outro (-) em preto. Certifique-se de conectar o cabo do terminal (+) vermelho do receiver ao terminal (+) vermelho do subwoofer e o cabo do terminal (-) preto do receiver ao terminal (-) preto do subwoofer. O cabo para caixa acústica está marcado de alguma maneira (codificado por cores, faixas ou inscrições) em um dos dois condutores para ajudar a manter a coerência da conexão.

Nota: Se o subwoofer aparentemente não produzir um bom nível de graves, é bem provável que um dos cabos da caixa acústica tenha sido conectado de maneira invertida. Verifique novamente se a polaridade das conexões está correta.

Retire 12 mm do isolamento das duas extremidades de cada um dos dois condutores para expor a fiação. Torça a fiação exposta de cada condutor para que não fique desfiada (uma em cada extremidade).

Gire várias vezes as porcas hexagonais dos terminais de conexão para solta-las. Insira o fio exposto no orifício, certificando-se de que as extremidades expostas não se toquem. Caso se toquem, poderá ocorrer um curto-circuito e o receiver poderá desligar ou ter problemas de funcionamento.

Com o cabo da caixa acústica inserido no terminal de conexão, gire a porca hexagonal no sentido horário até que fique firme.

AJUSTE DO SUBWOOFER

Nota: Ao instalar o subwoofer pela primeira vez, talvez seja necessário fazer vários ajustes antes de conseguir obter a reprodução sonora de seu agrado.

Não se esqueça de ligar a chave liga/desliga principal.

AJUSTES INICIAIS

O subwoofer amplificado oferece várias opções de ajuste.

Estes são os ajustes iniciais da unidade:

• Fase: 0
  • Volume: 50% (20, em uma escala de 0 a 40)
• Ajuste PRO: mid-room (centro do ambiente)

O ajuste ideal dependerá da posição do subwoofer no ambiente, dos componentes eletrônicos utilizados e do gosto pessoal do ouvinte. Após se familiarizar com os efeitos de cada ajuste, experimente opções diferentes para identificar o método que produz o melhor resultado para o tipo de configuração de sistema que usa. Há um artigo informativo sobre como posicionar e ajustar subwoofers na seção de instalação do site: www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO)

O local onde o subwoofer é colocado no ambiente afeta sua resposta. Os sub-woofers da série DSWrowi contam com o recurso Polk Room Optimizer (PRO)—quatro configurações predefinidas de equalização ambiental acionadas por botões de comando que maximizam o desempenho do subwoofer em posições típicas no ambiente: "gabinete," "canto," "centro da parede" e "centro do ambiente."

A resposta de um subwoofer tradicional é afetada por sua localização em um ambiente. O recurso Polk Room Optimizer (PRO) permite que o usuário coloque o subwoofer da série DSW ^Prowi no local de sua preferência no ambiente. Com base nas quatro posições mais comuns para subwoofers, oPRO maximiza a qualidade do som, harmonizando a reprodução de graves criada por um posicionamento específico no ambiente. O ouvinte só precisa escolher o local onde deseja colocar a unidade e pressionar o botão correspondente no controle remoto do subwoofer.

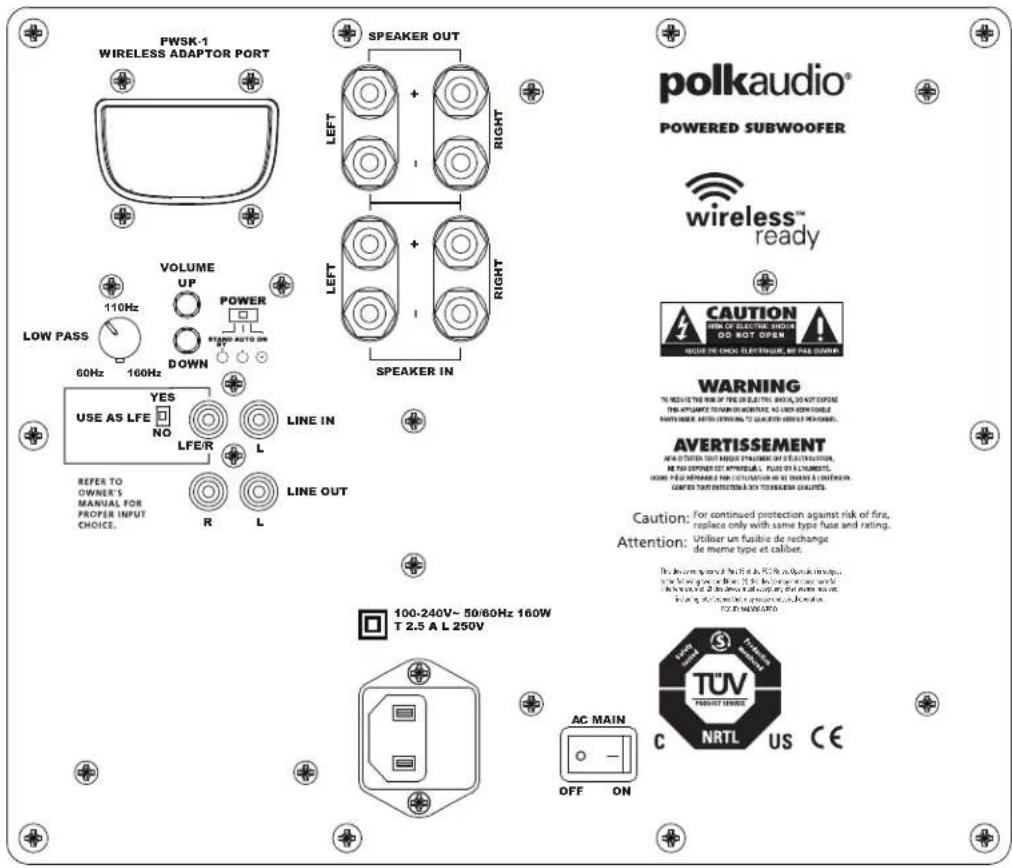

AJUSTE PRECISO DO SUBWOOFER

• Volume: Ajuste pela audição, utilizando uma gama variada de CDs e fontes de vídeo. Ajuste para obter sons graves nítidos e potentes, sem "reverberação."
• Controle do Filtro Passa-Baixa: NOTA: Este controle não funciona quando o subwoofer é conectado com o método 1 (entrada LFE). Este controle, situado atrás do amplificador, ajusta a faixa de frequência utilizada pelo subwoofer. Quando as caixas acústicas principais forem menores, a faixa superior do controle provavelmente produzirá os melhores resultados. Com caixas acústicas maiores, a faixa inferior do controle provavelmente produzirá melhor som. Entretanto, sempre deixe a decisão final para os seus ouvidos. Se as vozes masculinas soarem "finas," gire o controle para cima até que a voz tenha consistência, sem apresentar "reverberação." Se as vozes masculinas soarem "grossas" ou "forçadas," gire o controle para baixo até que a voz soe natural.
• 4 Botões de Controle de Fases (ajustes de 0, 90, 180 e 270 graus): Este controle permite que o subwoofer se integre de maneira mais transparente com as caixas acústicas principais. Sente-se em sua posição favorita para ouvir áudio. Usando o controle remoto do subwoofer, reproduza alguma música (não um filme) com um ritmo constante e moderado de graves. Recomendamos jazz ou música country. Agora ouça com atenção para identificar o ponto no qual o subwoofer faz a transição para as caixas acústicas principais. Este é o ponto de crossover, e deve estar abaixo da frequência de uma voz humana masculina. O ajuste de fase que produzir o som mais elevado ou pleno no ponto de crossover (transição) do subwoofer é o ajuste ideal. Se, mesmo depois de experimentar os quatro ajustes de fase possíveis, não conseguir ouvir qualquer diferença, deixe o ajuste de fase em "0."

Amplificador DSWPRO440wi

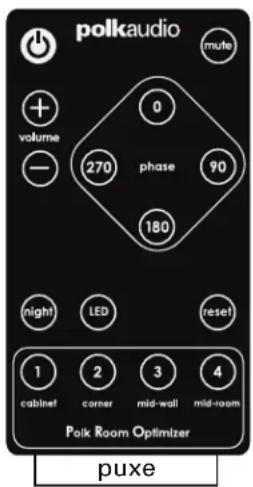

Os subwoofers da série DSWrowi são acompanhados de um controle remoto do tamanho de um cartão de crédito. Todos os comandos são transmitidos ao subwoofer através de infravermelho. O receptor de infravermelho está situado na parte da frente do subwoofer, quando o subwoofer está na posição de saída para baixo.

IR Receptor

Recursos controlados pelo controle remoto:

• Ligar/Desligar a Unidade

• Volume

• 4 Botões de Controle de Fases (0, 90, 180 and 270 degree settings)

• 4 Botões Pré-Configurados do Polk Room Optimizer (PRO")

- Função de emudecimento

- Função de uso Noturno—permite ouvir graves detalhados com volumes mais baixos. Se o volume estiver ajustado para 30 e o botão "night" for pressionado, o volume será reduzido em 50%. Neste exemplo, passaria para 15. Para restaurar o ajuste original do volume, basta pressionar novamente o botão "night." Pressionar o botão Volume+ (ou Volume-) aumenta (ou diminui) o volume normalmente e cancela o modo "night" do subwoofer. Além disso, a intensidade do LED quando o subwoofer está no modo "night"

• O botão "Reset" restabelece os ajustes de fábrica do subwoofer. Para fazer isso, pressione-o por 2 (dois) segundos.
• O botão "LED" ativa/desativa o LED. O amplificador continua ativo.

polkaudio volume + - 0 270 phase 90 180 night LED reset 1 2 3 4 cabinet corner mid-wall mid-room Polk Room Optimizer puxe

Importante: Para ativar o controle remoto pela primeira vez, retire a lingüeta de plástico.

O QUE É ESTA LUZ AZUL INTERMITENTE?

Há um LED azul atrás do emblema do logotipo, na parte da frente do subwoofer. A luz azul pisca sempre que um botão é pressionado no controle remoto do subwoofer. A luz confirma que o subwoofer recebeu o comando e está ativando a função selecionada. A tabela a seguir descreve a função de cada botão e como o LED se comporta:

Liga/Desliga O LED fica acesso quando a unidade está ligada e apagado quando está desligada. (Pressionar o botão “LED” no controle remoto também apagará o LED).

Volume O LED piscará usando um código de 2 dígitos indicando o ajuste do volume de 0 a 40 (por exemplo, se o volume for ajustado para 28, o LED piscará duas vezes lentamente e depois oito vezes rapidamente).

Mudo O LED piscará lentamente quando o botão “mute” for press.

Phase 0 graus—1 piscada; 90 graus—2 piscadas; 180 graus—3 piscadas; 270 graus—4 piscadas.

Fase LED aceso com menor intensidade; o volume está reduzido em 50%.

Ajustes pred. Cabinet (Gabinete)—1 piscada; Corner (Canto)—2 piscadas; do PRO Mid-wall (Centro da parede)—3 piscadas; Mid-room (Centro do ambiente)—4 piscadas.

Reset O LED piscará quatro vezes.

LED Acende/apaga o LED. O amplificador continua ativo.

AJUSTES DO VOLUME

LED Indicador Azul
Nível do Volume	Piscadas Demorada	Piscadas Rápidas
40	40
39	39
38	38
37	37
36	36
35	35
34	34
33	33
32	32
31	31
30	30
29	29
28	28
27	27
26	26
25	25
24	24
23	23
22	22
21	21
20	20
19	19
18	18
17	17
16	16
15	15
14	14
13	13
12	12
11	11
10	10
9	0	9
8	0	8
7	0	7
6	0	6
5	0	5
4	0	4
3	0	3
2	0	2
1	0	1
0	0	0

RESOLUÇÃO DE PROBLEMAS

O subwoofer não reproduz som. Se a conexão for do tipo “SUB OUT”para LFE, verifique e certifique-se deque o receiver esteja configuradopara Subwoofer=YES. Se a conexãofor através de cabos para caixasacústicas, confirme se a polaridadedos cabos está correta.

O som do subwoofer está estranho. Ajuste os seguintes parâmetros:volume, filtro passa-baixa, fase e no.

O subwoofer está zumbindo. Pode haver interferência de umaconexão de TV a cabo. Desconecte alinha da TV a cabo do receptor de sinais para ver se o zumbido pára. A presença de um zumbido baixo é normal.

O subwoofer não liga. A chave liga/desliga principal estáligada? Verifique a tomada; verifiqueo fusível depois de desligar o sub-woofer da tomada. O fusível estásituado abaixo da tomada do cabo dealimentação. A descrição do tipo defusível e sua classificação encontrase no painel traseiro.

O controle remoto não funciona. Retire a lingüeta de plástico paraativar a bateria do controle remotoou troque a bateria. O sensor de infra-vermelho não deve estar bloqueado.

O LED indicador de potência Desligue o subwoofer da tomadaestá aceso na cor vermelha. por 15 minutos e ligue-o novamente.

O som do subwoofer é intermitente ou soa fraco ou está distorcido.. seguida, ligue-os novamente pararestabelecer a comunicação.- Tente mudar as posições daschaves Channel ID do transmissor edo subwoofer sem fio.- Pode ser que o subwoofer sem fioesteja longe demais do transmissorpara receber um sinal com potênciasuficiente. Experimente movê-lo paramais perto.

ASSISTÊNCIA TÉCNICA E MANUTENÇÃO

Se tiver alguma dificuldade depois de seguir as instruções de instalação, verifique as conexões dos cabos. Caso confirme que o problema é no subwoofer, entre em contato com o revendedor autorizado da Polk Audio onde adquiriu o produto ou ligue para o cordial Departamento de Atendimento ao Cliente da Polk Audio pelo número 1-800-377-7655 (apenas ligações oriundas dos EUA ou Canadá) (fora dos EUA e do Canadá, ligue para 410-358-3600) de segunda a sexta-feira, das 9h00 às 18h00, horário de Nova York.

Se preferir, entre em contato conosco por e-mail: [e-mail]. Para obter informações mais detalhadas sobre conexões e atualizações dos manuais, visite: www.polkaudio.com.

As especificações estão disponíveis nas páginas do DSWROW na Internet. Visite www.polkaudio.com.

POTÊNCIAS
Modelo Peso com Potência Embalagem

DSWPRO440WI	34.6 lb. (15.7 kg)	100V-240V~50/60 Hz 160W
DSWPRO550WI	46.5 lb. (21.1 kg)	100V-120V~/220V-240V~50/60 Hz 160W
DSWPRO660WI	50.3 lb. (22.8 kg)	100V-120V~/220V-240V~50/60 Hz 200W

58Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Observação quanto ao desempenho de unidades sem fio:

Assim como todos os dispositivos sem fio, o sistema DSWPROWI pode estar sujeito a interferência de radiofrequência de fontes como fornos de microondas, sistemas de computação que usam WiFi, sistemas de videogame, telefones sem fio, sistemas blue tooth, monitores de bebês e outros aparelhos. Especificamente, qualquer aparelho que utilize a faixa de 2,4 GHz pode causar intermitência nas conexões sem fio entre a caixa acústica DSWPROWI. Também é possível que o sistema DSWPROWI possa afetar outros sistemas sem fio. Em grande parte, é possível evitar problemas de desempenho da comunicação sem fio afastando fisicamente esses aparelhos do sistema DSWPROWI. Manter uma distância de vários metros ou mais entre o sistema DSWPROWI. 5 e qualquer dispositivo sem fio deve ser suficiente para evitar todos os itens de niterferência mútua. Caso note qualquer queda no sinal do s woofer, identifique a causa do problema (a mais comum é ter outros dispositivos sem fio próximos demais da unidade) e tome as medidas necessárias para resolvê-lo. Qualquer interferência causada por um forno de microondas cessará assim que ele parar de funcionar. Para eliminar a interferência a longo prazo basta aumentar a distância física entre o sistema DSWPROWI eo forno de microondas.

LIMITED FIVE (5) YEAR WARRANTY
