Português brasileiro

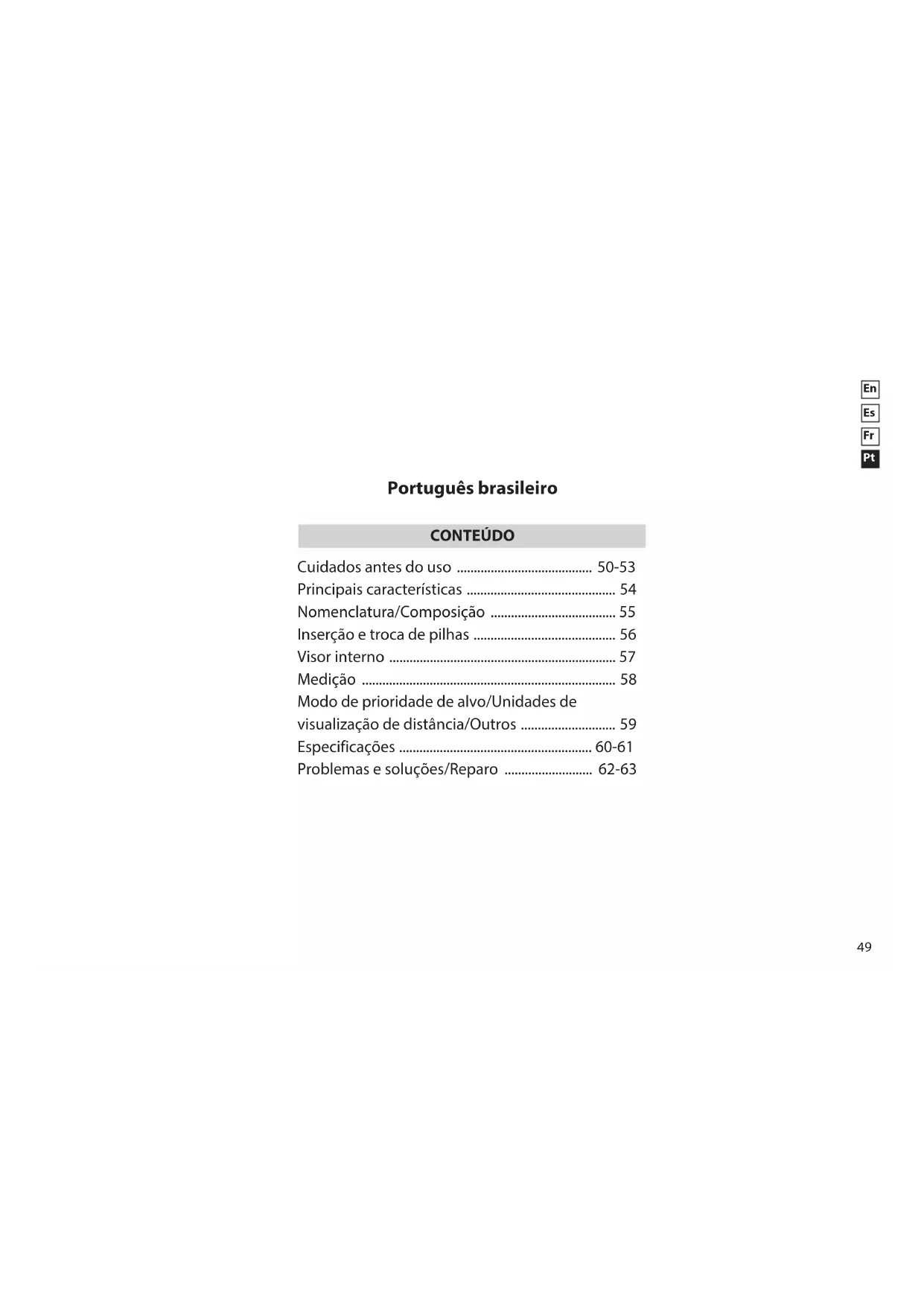

CONTEÚDO

Cuidados antes do uso 50-53

Principais características 54

Nomenclatura/Composição 55

Inserção e troca de pilhas 56

Visor interno 57

Medição 58

Modo de prioridade de alvo/Unidades de

visualização de distância/Outros 59

Especificações 60-61

Problemas e soluções/Reparo 62-63

Cuidados antes do uso

Obrigado por comprar o Telêmetro a Laser COOLSHOT 20 da Nikon.

○ Antes de usar este produto, leia cuidadosamente os "Cuidados antes do uso" e as instruções sobre o uso correto no presente manual de instruções (esse manual).
○ Mantenha este manual à mão para fácil consulta.
Não desmonte ou repare este produto sem ajuda por um profissional, pois isto pode resultar em um problema sério.

Um produto que foi desmontado ou reparado não está coberto pela garantia do fabricante.

• As especificações e o projeto estão sujeitos a mudanças sem aviso prévio.
• Não pode ser feita nenhuma reprodução deste manual, no todo ou em parte (exceto para breve citação em artigos ou análises críticas), sem autorização por escrito da NIKON VISION CO., LTD.
• A NIKON VISION CO., LTD. se reserve o direito de alterar o conteúdo descrito nesses manuais em qualquer altura e sem aviso prévio.

Por favor, siga rigorosamente as orientações a seguir, para que possa usar o equipamento de forma adequada e evitar problemas potencialmente perigosos. Antes de usar este produto, leia atentamente os "Cuidados antes do uso" e as instruções sobre o uso correto, que acompanham o produto. Mantenha este manual à mão para fácil consulta.

ADVERTÊNCIA

Esta indicação alerta você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito neste documento, pode potencialmente resultar em morte ou lesões sérias.

CUIDADO

Esta indicação alerta você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito neste documento, pode potencialmente resultar em lesões ou perdas materiais.

PRECAUÇÕES DE SEGURANÇA (Laser)

O Telêmetro a Laser Nikon emite um raio laser invisível. Certifique-se de que observa o que segue:

Advertência

• Não pressione o botão POWER ON/Medição enquanto estiver olhando para dentro da óptica do lado da objetiva. A falha em fazer isto é poder afetar negativamente ou danificar os olhos.
• Não dirija o raio laser para os olhos.
• Não aponte o raio às pessoas.
• Não opere a unidade com outros elementos ópticos adicionais, como lentes ou binóculos. O uso de um instrumento óptico junto com o Telêmetro a Laser Nikon aumenta o risco de danos aos olhos.
• Se não estiver a medir, mantenha os seus dedos longe do botão POWER ON/Medição para evitar a emissão acidental do raio laser.
• Quando não estiver em uso por um período prolongado, retire a pilha do corpo.
• Não desmonte/reconstrua/repare o Telêmetro a Laser Nikon. O laser emitido pode ser prejudicial à sua saúde. Um produto que foi desmontado/reconstruído/reparado não está coberto pela garantia do

fabricante.

• Mantenha o Telêmetro a Laser Nikon guardado fora do alcance de crianças.
• Se o corpo do Telêmetro a Laser Nikon for danificado ou se este emitir um som estranho devido à queda ou por outra causa, retire imediatamente a pilha e pare de usá-lo.

Cuidados antes do uso

PRECAUÇÕES DE SEGURANÇA (Monóculo)

O Telêmetro a Laser Nikon usa um monóculo no seu sistema óptico de modo a mirar o alvo. Certifique-se de que observa o que segue:

Advertência

- Nunca olhe diretamente diretamente para o sol ou para o raio laser, ao usar o telêmetro a Laser Nikon.

Cuidados

• Quando não usar o Telêmetro a Laser Nikon, não pressione o botão POWER ON/Medição.
• Não use este produto ao caminhar. A falha em observar isto é poder causar lesão ou mau funcionamento como resultado de bater em algo, acertar outras pessoas, cair ou outros acidentes.
• Não balance pela alça. Isto pode fazer com que acerte outras pessoas e cause lesões.
• Não coloque este produto em local instável. A falha em observar isto pode resultar em que ele caia ou o deixe cair, provocando lesões ou mau funcionamento.
• Mantenha a bolsa plástica utilizada para embalar este produto ou outras peças

pequenas fora do alcance de crianças.

• Evite que as crianças coloquem a viseira de borracha ou peças pequenas, etc. na boca. Se uma criança engolir estas peças, consulte imediatamente um médico.
• Se as viseiras de borracha forem usadas por um longo período de tempo, algumas pessoas podem sofrer inflamação da pele. Se ocorrer qualquer sintoma, consulte imediatamente um médico.
• Ao transportar o telêmetro a laser Nikon, guarde-o no estojo.
• Se o seu Telêmetro a Laser Nikon não funcionar corretamente, interrompa imediatamente o seu uso e consulte o seu distribuidor local para instruções sobre para onde enviá-lo para reparação.

PRECAUÇÕES DE SEGURANÇA (Pilha de lítio)

Se manuseada incorretamente, a pilha pode romper-se e vazar, corroendo o equipamento e manchando roupas.

Certifique-se de que observa o que segue:

• Instale a pilha com os pólos + e – na posição correta.
• A pilha deve ser removida quando vazia ou durante longos períodos de não uso.
• Não provoque curto-circuito no terminal do compartimento da pilha.
• Não transporte junto com chaves ou moedas em um bolso ou bolsa, pois pode curto-circuitar ou provocar superaquecimento.
• Não exponha a pilha à água ou a chamas. Nunca desmonte a pilha.
• Não recarregue a pilha de lítio.
• Se o líquido de uma pilha danificada entrar em contato com o vestuário ou a pele, enxágue imediatamente com muita água. Se o líquido de pilhas danificadas entrar nos olhos, enxágue imediatamente com água limpa e, em seguida, consulte um médico.
• No descarte da pilha, siga os regulamentos da sua área local.

PRECAUÇÕES DE SEGURANÇA ⚠ Cuidados

• O Telêmetro a laser Nikon não foi projetado para o uso submerso.
• Chuva, água, areia e lama devem ser removidas da superfície do corpo do telêmetro assim que possível, usando-se um pano macio, limpo.
• Não deixe o Telêmetro a Laser Nikon no carro em um dia quente ou ensolarado, ou perto de equipamento gerador de calor. Isto pode danificá-lo ou afetá-lo de forma negativa.
• Não deixe o Telêmetro a Laser Nikon exposto à luz solar direta. Os raios ultravioleta e o calor excessivo podem afetá-lo negativamente ou até mesmo danificar a unidade.
• Se o Telêmetro a Laser Nikon for exposto a mudanças bruscas de temperatura, pode ocorrer condensação de água nas superfícies das lentes. Não use o produto enquanto a condensação não tiver evaporado.

CUIDADOS E MANUTENÇÃO Lentes

• Ao remover a poeira da superfície da lente, use uma escova macia isenta de óleo.
• Ao remover manchas ou borrões como impressões digitais da superfície das lentes, limpe as lentes suavemente com um pano de algodão macio e limpo ou um papel de boa qualidade e isento de óleo para limpar lentes. Use uma pequena quantidade de álcool puro (não desnaturado) para limpar borrões resistentes. Não use panos de veludo ou de tecido comum, pois podem arranhar a superfície das lentes. Se o pano tiver sido usado para limpar o corpo, ele não deve ser usado novamente para a superfície da lente.

Corpo principal

- Limpe a superfícies do corpo com um pano macio e limpo, depois de soprar ligeiramente a poeira com um soprador*. Não use benzeno, solvente ou outros agentes de limpeza que contenham solventes orgânicos.

* Um soprador é um equipamento de limpeza de borracha que sopra ar por um bocal.

Armazenagem

- Pode ocorrer condensação da água ou dolor na superfície da lente devido à elevada umidade. Por isto, guarde o Telêmetro a Laser Nikon em local fresco e seco. Após o uso em um dia chuvoso ou à noite, limpe-o cuidadosamente à temperatura ambiente e guarde-o em local fresco e seco.

Símbolo para recolha de resíduos em separado utilizado nos países Europeus

Este simbolo indica que esta pilha é para ser recolhida separadamente. Esta norma aplica-se somente aos utilizadores nos países Europeus.
- Esta pilha foi designada para recolha em separado num recipiente apropriado. Não coloque no caixote do lixo doméstico.
- Para mais informações, entre em contacto com o revendedor ou com as autoridades locais responsáveis pela gestão de lixo.

Pt Símbolo para recolha de resíduos em separado utilizado nos países Europeus

Este símbolo indica que este produto é para ser recolhida separadamente. Esta norma aplica-se somente aos utilizadores nos países Europeus. - Este produto está designada para recolha em separado num recipiente apropriado. Não coloque no caixote do lixo doméstico. - Para mais informações, entre em contacto com o revendedor ou com as autoridades locais responsáveis pela gestão de lixo.

Principais características

• Faixa de medição: 5-500 metros/6-550 jardas
- Sistema óptico 6x de alta qualidade com lentes com revestimento multi-camada
- Sistema de Primeira Prioridade de Alvo ativado
- Pressionar o botão uma vez ativa durante cerca de 8 segundos a função de medição contínua
- Desligamento automático da energia (após aproximadamente 8 seg. sem uso)
- Default para ajustes "Último Uso"
- À prova de chuva — Equivalente à proteção JIS/IEC, classe 4 (IPX4)
- Laser da classe 1M Invisível/Seguro para os olhos EN/IEC

O Telêmetro a Laser Nikon emite um raio laser invisível para medição. Mede o tempo que o raio laser demora a percorrer a distância do telêmetro ao alvo e o inverso. Os resultados da refletividade e da medição podem variar de acordo com as condições climáticas e ambientais, bem como a cor, o acabamento da superfície, o tamanho, forma e outras características do alvo.

As seguintes condições facilitam a medição:

• Tempo nublado
• Alvos de cores brilhantes
• Alvos com superfícies altamente refletivas
• Alvos de tamanho grande
• Com o ângulo de incidência do laser em relação ao alvo é aprox. 90 graus

A medição pode resultar em inexatidão ou falha nos seguintes casos:

• O alvo têm superfícies refletivas pequenas ou estreitas
• O alvo têm superfícies refletivas difusas
• O alvo não reflete o raio laser para o telêmetro
• O alvo tem uma superfície totalmente refletiva (vidro, espelho, etc.)
• O alvo é preto
• O alvo têm superfícies em degraus
  • Com neve, chuva ou neblina
• O alvo medido através de vidro
• Superfície refletiva medida da direção diagonal
• Alvo em movimento ou em vibração
• Obstáculo em movimento na frente do alvo
• Ao medir uma superfície de água

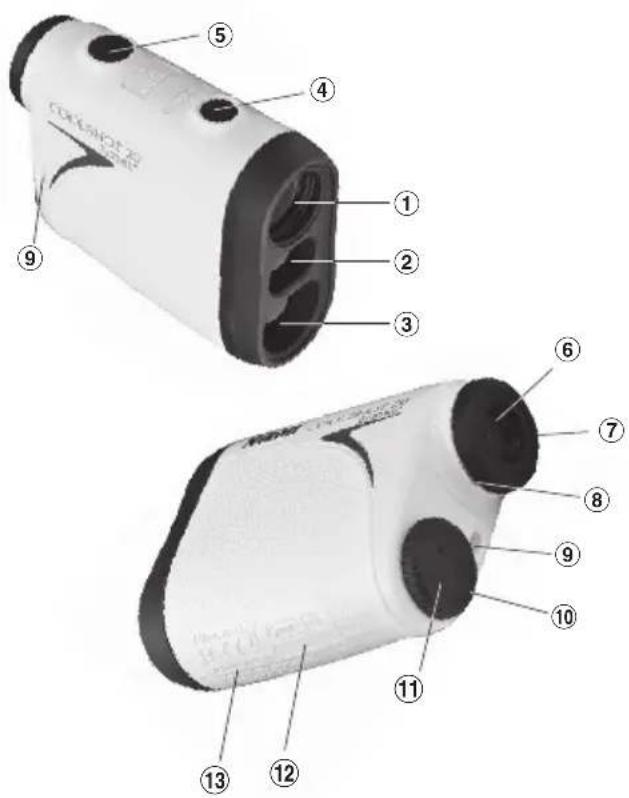

Nomenclatura/Composição

5 4 ① ② ③ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳

① Objetiva monocular
② Abertura de emissão do laser
③ Abertura de detecção do laser
④ Botão MODE
⑤ Butão POWER ON/Medição
⑥ Óculo monocular 6x
⑦ Viseira/anel de ajuste de dioptria
⑧ Índice de dioptria
⑨ Olhal da alça
⑩ Indicação "Open" ("Abrir") do compartimento da pilha
⑪ Tampa do compartimento da pilha
⑫ Etiqueta de número de produto
⑬ Indicação de informações de FDA

Nikon AL11 FCCCE NIKON VISION CO., LTD.

3-25,Futaba 1-chome,Shinagawa-ku,Tokyo,Japan

Corpo .....x1 Alça .....x1

Estojo macio .....x1 Pilha de lítio (CR2) .....x1

Inserção e troca de pilhas

• Tipo de pilha: Pilha de lítio 3V CR2
• Indicadores de carga remanescente da pilha

* A marca de estado da pilha no visor interno avisa quando a pilha tem de ser trocada.

: Pilha tem carga suficiente para uso.

: Carga da pilha está ficando baixa. Esteja preparado para trocar a pilha.

: Carga da pilha está baixa. A pilha deve ser substituída por uma nova.

-piscando : Pilha está gasta. Se o indicador pisca três vezes, o telêmetro a laser desligar-se-á automaticamente. Por favor, troque a pilha.

1. Abra a tampa do compartimento da pilha

Rode a tampa do compartimento da pilha no sentido anti-horário e retire-a. Ela pode não abrir facilmente devido à vedação em borracha para resistência à água.

1. Substitua a pilha velha por uma nova

Insira uma pilha nova corretamente posicionada, seguindo a etiqueta de indicação dentro do compartimento. O polo [-] deve ser posicionado na direção do interior do compartimento. Se a pilha não for colocada corretamente, o Telêmetro a laser Nikon não funcionará. Se quer trocar a pilha, retire primeiro a antiga pilha. Depois coloque a nova pilha.

1. Feche a tampa do compartimento da pilha

Rode a tampa do compartimento da pilha no sentido horário e enrosque-a no corpo. Ela pode não fechar facilmente devido à vedação de borracha para resistência à água, mas continue a girá-la até que pare. Confirme se a tampa está firmemente fechada.

• Vida da pilha

Operação contínua: aprox. 2.000 vezes (a aprox. 20°C)

Esta número pode ser diferente, de acordo com as condições, temperatura e outros fatores como formato, cor, etc. do alvo. Use somente como referência.

* A pilha fornecida juntamente com o telêmetro a laser foi usada para a verificação da operação. No entanto, devido à descarga elétrica natural, a vida desta pilha provavelmente será mais curta do que a apontada acima.
* Se água penetrar no compartimento da pilha devido à submersão, seque bem o compartimento da pilha e substitua a pilha a seguir.

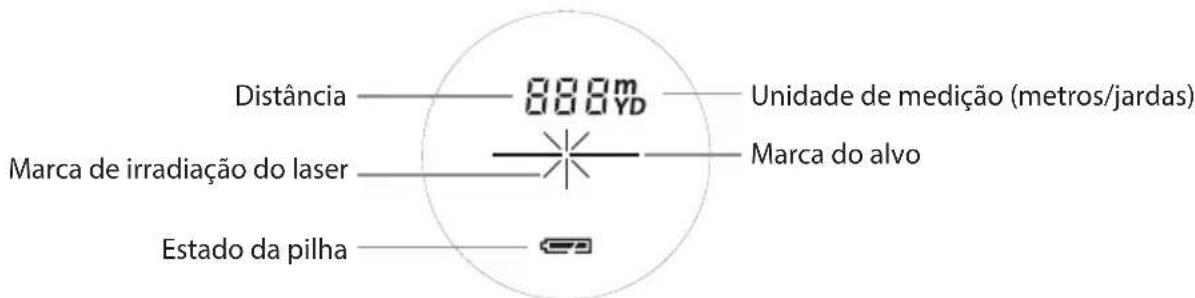

Visor interno

Distância 888m Unidade de medição (metros/jardas) Marca de irradiação do laser Marca do alvo Estado da pilha

— — : Mire o alvo que quer medir. Posicione o alvo no centro da marca do alvo.

X : Aparece enquanto o laser está sendo ativado para uma medição.

Não olhe na direção da lateral das lentes objetivas quando esta marca é exibida.

: Medindo agora

---: "Falha na medição" ou "Incapaz de medir"

* Geralmente, um LCD exibe na mesma magnificação ou inferior. No entanto, o LCD deste produto é altamente magnificado pela lente ocular. Embora o LCD tenha sido produzido com o uso da mais avançada tecnologia, é impossível eliminar completamente o pó. Como resultado, pode ser visível pó. No entanto, o pó não prejudicará a precisão da medição ou a segurança durante o uso.

Medição

Cuidado — O uso de controles e ajustes ou a execução de procedimentos que não aqueles especificados nestas instruções podem resultar em exposição a radiações perigosas.

1. Instale uma pilha no compartimento da pilha. (Ver "Inserção e troca de pilhas")

2. Ajuste da dioptria

Ajuste a dioptria para obter uma imagem nítida LCD no telêmetro.

Em primeiro lugar, gire o anel de ajuste da dioptria no sentido anti-horário até que este pare completamente. A seguir, pressione o botão POWER ON/Medição para ligar o aparelho (confirme se o visor interno está ligado). Olhando pela lente ocular, gire o anel de ajuste de dioptrias no sentido horário até que o LCD fique focado.

Se girar o anel demasiado, gire o várias rotações no sentido anti-horário, e ajuste de novo a seguir.

Se a dioptria não for ajustada para corresponder à sua visão, você pode não conseguir mirar corretamente no seu objeto.

1. Medição

Antes de medir, certifique-se de confirmar o ajuste da unidade.

1. Pressione o botão POWER ON/Medição para ligar a energia.

Imediatamente após ligar a energia. (Inicialização)

1. Mire no alvo.

Em espera. Mira do alvo.

1. Pressione o botão POWER ON/Medição uma vez para iniciar a medição contínua por aprox. 8 segundos. (O modo de medição simples não está disponível neste modelo de telêmetro a laser).

Medição.

1. Por aprox. 8 segundos, o visor interno mostra alternadamente o indicador "distance" (distância) e "fail to measure" (falha na medição). (Marca de irradiação do laser está piscando).

Falha na medição ou incapaz de medir a distância.

1. Após a medição contínua, os resultados medidos são exibidos por aprox. 8 segundos e, depois, a energia é desligada. Se você pressionar o botão POWER ON/Medição quando a energia estiver ligada (enquanto o visor interno estiver ativo), tem início uma outra medição de aprox. 8 segundos.

Modo de prioridade de alvo

Este telêmetro a laser têm um sistema de Primeiro Prioridade de Alvo. Ao medir objetos em sobreposição, este equipamento exibe a distância para o objeto mais perto.

Unidades de visualização de distância

Os resultados das medições são visualizados em metros/jardas.

(O ajuste default de fábrica é jardas.)

1. Ligue a energia (confirme se o visor interno está ligado).
2. Pressione o botão MODE sem soltar por mais de dois segundos.
   Quando a unidade de exibição tiver sido comutada, solte o botão.
3. Após a unidade estar ajustada, os resultados serão convertidos e exibidos na unidade de medida que você selecionou.

Outros

Este dispositivo está conforme a Parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir:

(1) Este dispositivo não pode causar interferência prejudicial e
(2) Este dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que pode causar operação indesejada.

Este equipamento foi testado e concluiu-se que atende os limites para um dispositivo digital Classe B, de acordo com a Parte 15 das Regras da FCC e da diretiva EU EMC. Estes limites foram projetados para oferecer proteção razoável contra interferências prejudiciais em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de frequência de rádio e, se não for instalado e usado de acordo com as instruções, pode ocasionar interferências prejudiciais a comunicações por rádio. No entanto, não há garantia de que não ocorram interferências em uma instalação específica. Se este equipamento causar interferências prejudiciais à recepção de rádio ou televisão, que podem ser comprovadas ao desligar e ligar o equipamento, recomenda-se que o usuário tente corrigir a interferência por meio de uma ou mais das medidas a seguir:

• Reorientar ou reposicionar a antena receptora.
• Aumentar a separação entre o equipamento e o receptor.
• Consultar o distribuidor ou um técnico de rádio/TV experiente para solicitar ajuda.

Este aparelho digital Classe B atende todos os requisitos da Canadian Interference-Causing Equipment Regulations.

Este Telêmetro a Laser Nikon é um telêmetro básico. Seus resultados não podem ser usados como provas oficiais.

Especificações

En

Es

Fr

Pt

Sistema de medição
Faixa de medição 5-500 metros/6-550	jardas
Exibição da distância (aumento) Cada	1 metro/jarda
Sistema óptico
Magnificação (x) 6
Diâmetro efetivo da objetiva (mm) 20
Campo de visão angular (real) (°) 6,0
Alívio dos olhos (mm) 16,7
Pupila de saída (mm) 3,3
Ajuste da dioptria ± 4 m	-1
Outros
Temperatura de operação (°C) -10 —	+50
Fonte de energia Pilha de lítio CR2 x 1	(CC 3V)
Dimensões (C x H x L) (mm) 91 x 73 x 37
Peso (g) Aprox. 125 (sem pilha)
Estrutura	Equivalente à proteção JIS/IEC, classe 4 (IPX4) (de acordo com as nossas condições de teste)*
Segurança	Classe 1M Produto laser (EN/IEC60825-1:2007)Classe I Produto laser (FDA/21 CFR Parte 1040.10:1985)
EMC	FCC Parte 15 Subparte B classe B, diretriz EU:EMC, AS/NZS, classe B VCCI
Ambiente RoHS, WEEE
Laser
Classe EN/IEC Classe 1M
Comprimento de onda (nm) 905
Duração do pulso (ns) 20
Saída (W) 10
Divergência de feixe (mrad)	Vertical: 3,8, Horizontal: 0,17
Umidade de operação (%RH) 80 ou inferior (sem condensação de orvalho)

\* Desemepnho resistente a água

Este telêmetro a laser Nikon é equivalente à classe de proteção 4 JIS/IEC (IPX4) (sob nossas condições de teste). Esta classificação não garante que a unidade seja imune a danos ou problemas em quaisquer circunstâncias. Por favor, observe o seguinte durante a utilização:

• Como a unidade não tem uma estrutura perfeitamente vedada, ela não deve ser operada nem exposta a água corrente.
• Se se detectar umidade nas peças móveis da unidade, pare de usá-la e limpe-a.

Problemas e soluções/Reparo

Se o seu Telêmetro a Laser Nikon precisar de ser reparado, por favor contate o seu distribuidor local quanto a detalhes sobre para onde enviar o produto. Antes de fazer isto, recomendamos que você consulte a Tabela de Problemas e Soluções abaixo.

Sintoma Pontos a Verificar
Unidade não liga — LCD não ilumina	Pressione o botão POWER ON/Medição.Verifique a colocação da pilha.Troque a pilha, se necessário.
Não é possível obter o alcance do alvo	Certifique-se de que nada, como, por exemplo a sua mão ou o seu dedo, está bloqueando a abertura de emissão de laser e o detector de laser.Certifique-se de que a abertura de emissão de laser e o detector de laser estão limpos. Limpe-os, se necessário.Certifique-se de que a forma e as condições do alvo são apropriadas para refletir o raio laser.Troque a pilha.
[- - - ] aparece ("Incapaz de medir")	Certifique-se de segurar a unidade enquanto mede.Certifique-se de que o alvo está dentro da faixa de medição.
Um alvo mais próximo não pode ser medido	Certifique-se de que nada, como por exemplo, folhas ou grama, está entre o Telêmetro a Laser Nikon e o alvo.
Um alvo além de uma determinada distância não pode ser medido	Certifique-se de que nada, como por exemplo, folhas ou grama, está entre o Telêmetro a Laser Nikon e o alvo.
Resultado da medição é instável	Troque a pilha.Certifique-se de que a forma e as condições do alvo são apropriadas para refletir o raio laser.Certifique-se de segurar a unidade enquanto mede.Certifique-se de que nada, como por exemplo, folhas ou grama, está entre o Telêmetro a Laser Nikon e o alvo.
O resultado incorreto é exibido	Troque a pilha.Certifique-se de que a forma e as condições do alvo são apropriadas para refletir o raio laser.Certifique-se de que nada, como por exemplo, folhas ou grama, está entre o Telêmetro a Laser Nikon e o alvo.

Se os problemas persistirem após consultar a Tabela de Problemas e Soluções, por favor contate o seu distribuidor local para inspecionar/reparar o Telêmetroa Laser Nikon. Nunca deixe qualquer pessoa que não o representante oficial do fabricante do produto inspecionar ou reparar o Telêmetroa Laser Nikon. A falha em seguir esta instrução pode resultar em lesões ou danos ao produto.
