MANUAL DE UTILIZADOR ELPSC35 EPSON

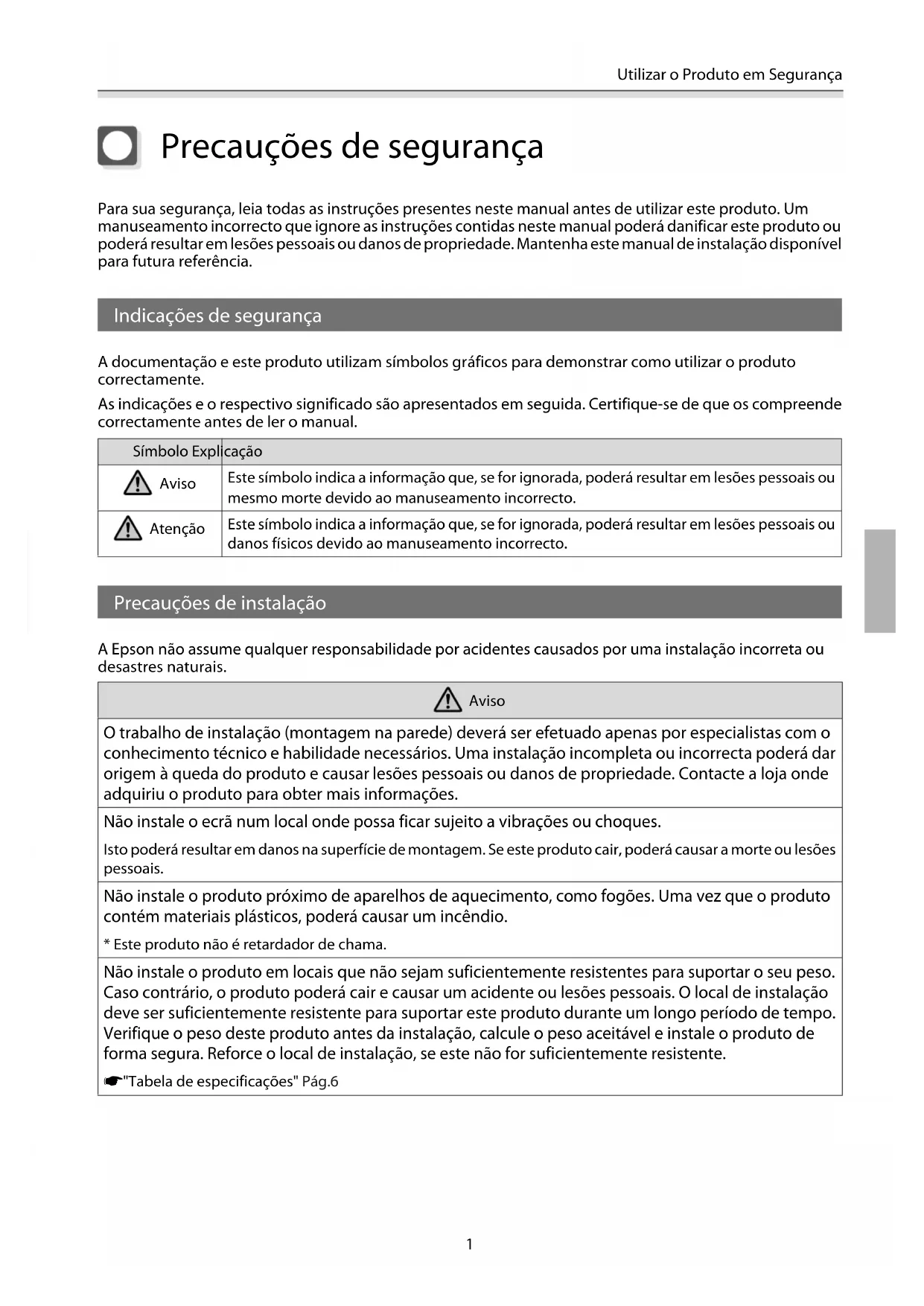

Precauções de segurança Para sua segurança, leia todas as instruções presentes neste manual antes de utilizar este produto. Um manuseamento incorrecto que ignore as instruções contidas neste manual poderá danificar este produto ou poderá resultar em lesões pessoais ou danos de propriedade. Mantenha este manual de instalação disponível para futura referência. Indicações de segurança A documentação e este produto utilizam símbolos gráficos para demonstrar como utilizar o produto correctamente. As indicações e o respectivo significado são apresentados em seguida. Certifique-se de que os compreende correctamente antes de ler o manual. Símbolo Explicação Aviso Este símbolo indica a informação que, se for ignorada, poderá resultar em lesões pessoais ou mesmo morte devido ao manuseamento incorrecto. Atenção Este símbolo indica a informação que, se for ignorada, poderá resultar em lesões pessoais ou danos físicos devido ao manuseamento incorrecto. Precauções de instalação A Epson não assume qualquer responsabilidade por acidentes causados por uma instalação incorreta ou desastres naturais. Aviso O trabalho de instalação (montagem na parede) deverá ser efetuado apenas por especialistas com o conhecimento técnico e habilidade necessários. Uma instalação incompleta ou incorrecta poderá dar origem à queda do produto e causar lesões pessoais ou danos de propriedade. Contacte a loja onde adquiriu o produto para obter mais informações. Não instale o ecrã num local onde possa ficar sujeito a vibrações ou choques. Isto poderá resultar em danos na superfície de montagem. Se este produto cair, poderá causar a morte ou lesões pessoais. Não instale o produto próximo de aparelhos de aquecimento, como fogões. Uma vez que o produto contém materiais plásticos, poderá causar um incêndio.

• Este produto não é retardador de chama. Não instale o produto em locais que não sejam suficientemente resistentes para suportar o seu peso. Caso contrário, o produto poderá cair e causar um acidente ou lesões pessoais. O local de instalação deve ser suficientemente resistente para suportar este produto durante um longo período de tempo. Verifique o peso deste produto antes da instalação, calcule o peso aceitável e instale o produto de forma segura. Reforce o local de instalação, se este não for suficientemente resistente. s"Tabela de especificações" Pág.6Utilizar o Produto em Segurança

Atenção Não instale este produto nos locais que se seguem. A instalação do produto nos locais que se seguem pode prejudicar o desempenho do ecrã.

Locais que possam estar expostos a água ou chuva, como espaços exteriores, casas de banho/balneários ou locais sujeitos a muita humidade

Locais sujeitos a muita humidade ou poeira, como as zonas próximas de balcões de cozinha ou de um humidifi- cador, ou locais sujeitos a fumo ou vapor Tome as seguintes precauções ao instalar este produto. Se não instalar o produto corretamente, este poderá cair e causar um acidente ou lesões pessoais.

Inspecione cuidadosamente a estrutura e o material do local de instalação, e instale o produto segundo as instru- ções neste manual.

A instalação deve ser efetuada por, pelo menos, duas pessoas.

Não coloque o produto num local instável, como um local inclinado.

Aperte os parafusos. Além disso, certifique-se de que não solta ou remove os parafusos acidentalmente ao instalar ou remover este produto.

Não se pendure no ecrã nem aplique força excessiva no mesmo durante ou após a instalação.

Não desmonte ou modifique este produto. Utilize luvas de algodão disponíveis comercialmente ao manusear a tela do ecrã. Manusear o ecrã diretamente com as mãos pode deixar impressões digitais ou sujidade na tela do ecrã, o que pode prejudicar o desempenho. Mantenha objetos duros ou afiados afastados da tela do ecrã. Arranhões na tela do ecrã podem pre- judicar o desempenho. Segure na moldura pelas extremidades esquerda e direita ao mover o ecrã. Elevar a moldura no centro do ecrã pode fazer com que a moldura dobre e fique danificada. Tenha cuidado para não entalar os dedos ao montar, instalar ou armazenar o ecrã. Precauções de utilização Aviso Não se pendure nem pendure objetos pesados no ecrã. Se este produto cair, poderá causar a morte ou lesões pessoais.Utilizar o Produto em Segurança

Atenção Observe os pontos seguintes ao manusear o ecrã. Para projetar imagens mais brilhantes e claras, foi aplicado um material na superfície da tela do ecrã para melhorar os efeitos de reflexão. Se a superfície da tela estiver suja ou arranhada, este efeito de reflexão será degradado.

Não toque na superfície do ecrã diretamente com as mãos.

Não escreva na superfície do ecrã. Não é possível apagar texto escrito acidentalmente no ecrã.

Ao limpar a superfície do ecrã, passe um pano macio e seco ou uma escova macia.

Ao limpar o ecrã, certifique-se de que move o pano ou a escova para a esquerda ou para a direita. Não mova para cima ou para baixo nem em círculos.

Não empurre a superfície do ecrã com força ou aplique força contínua no ecrã.

Não limpe a superfície do ecrã com um pano humedecido com água, benzina ou diluente.

Mantenha objetos duros ou afiados afastados da superfície do ecrã. Para famílias com crianças ou animais de estimação, não permita que brinquem à volta do ecrã. Caso contrário, poderão ocorrer lesões se este cair, colidir, entalar dedos, etc. Tela do ecrã A tela do ecrã é bem seca antes do envio. Poderá sentir o aroma de químicos quando começar a utilizar o ecrã, mas é algo que desaparecerá com a utilização. Se sentir que o odor é demasiado forte, abra a janela para melhorar a ventilação e deixe o ecrã arejar durante alguns dias. Caso detete um problema com o ecrã Caso detete que o ecrã está a ficar solto ou está danificado, interrompa imediatamente a sua utilização e entre em contacto com o fornecedor. Eliminar o ecrã Elimine-o de acordo com as leis e os regulamentos locais. Quando utilizar este produto numa empresa, elimine-o segundo as regras da sua empresa. Consulte a lista seguinte quando separar os materiais para eliminação.

Moldura/Extremidades da moldura: Alumínio

Suportes em L/Suportes de parede: AçoManual de instalação

Conteúdos da Embalagem Consulte a lista seguinte para saber os itens facultados juntamente com este produto. No caso improvável de estar algum item em falta ou danificado, contacte a loja onde adquiriu este produto. Tela do ecrã (Enrolada num tubo de cartão.) Molduras Extremidades da moldura Suportes em L Protetores de canto Suportes de parede Ganchos Folha transparente Manual de instalação (este manual) Formato Nome Número Aplicação Parafuso de reforço com cabeça com cruz rebaixa- da M5 x 8 mm 16 Fixa as molduras e os suportes em L. Parafuso de reforço com cabeça com cruz rebaixa- da M5 x 15 mm 8 Fixa as extremidades da moldura e os suportes em L. Parafusos de ajuste de ân- gulo 2 Utilize estes parafusos para ajustar o ân- gulo do ecrã, de modo a que fique reto. Molas Ecrã de 100": 94 (6 são de substituição) Ecrã de 120": 112 (6 são de substituição) Coloque a tela do ecrã na moldura.Manual de instalação

O cliente terá de contactar um especialista para determinar e obter os 8 parafusos necessários para fixar os suportes à parede. Recomendamos o seguinte. Parafuso de madeira com cabeça com cruz M4 x 25 mm Poderá precisar de diferentes tipos de parafusos dependendo da força da parede. Ao montar o produto numa parede que não suporte parafusos de madeira, prepare uma bucha separadamente.

Prepare as ferramentas necessárias.Manual de instalação

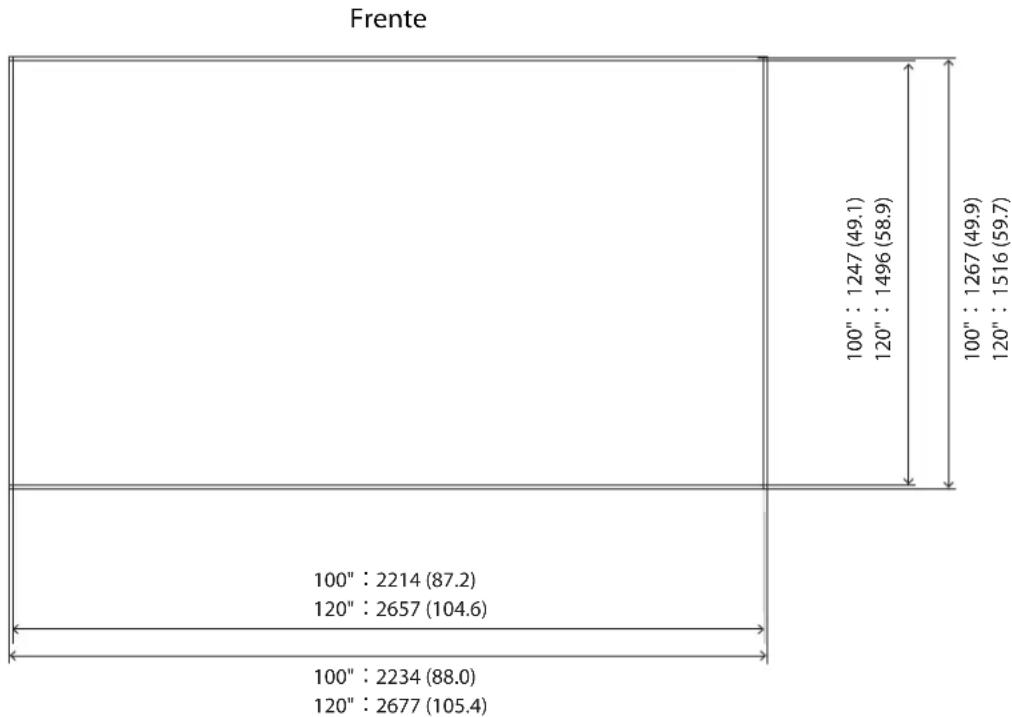

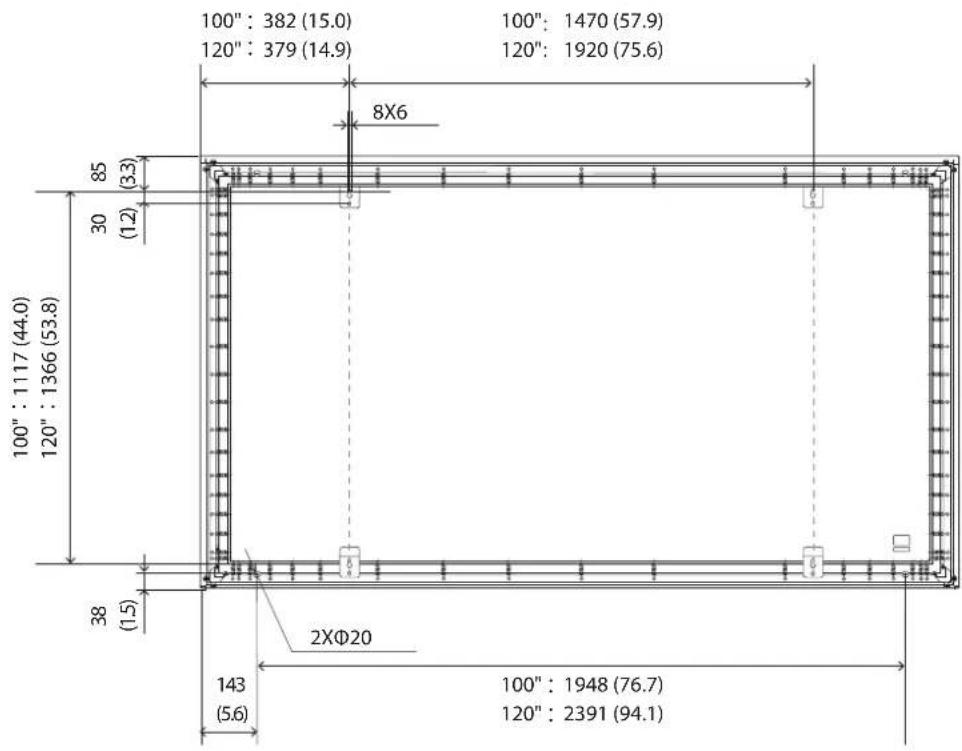

Tabela de especificações Nome do produto Ultra Short Throw Screen ELPSC35 Ultra Short Throw Screen ELPSC36 Tamanho do ecrã Tipo 100" 120" Tamanho L 2214 mm (87,2 in) x A 1247 mm (49,1 in) L 2657 mm (104,6 in) x A 1496 mm (58,9 in) Proporção 16:9 Tipo de ecrã Ultra Short Throw Ambient Light Deflecting Screen Dimensões externas L 2234 mm (88,0 in) x A 1267 mm (49,9 in) x P 30 mm (1,2 in) L 2677mm (105,4 in) x A 1516mm (59,7 in) x P 30 mm (1,2 in) Massa Aprox. 11 kg (24,3 lb) Aprox. 13 kg (28,7 lb) Intervalo de temperaturas de fun- cionamento 0°C (+32°F) a +35°C (+95 °F) (humidade 20% a 80%, sem condensação) Intervalo de temperaturas de ar- mazenamento -10°C (+14°F) a +60°C (+140 °F) (humidade 10% a 90%, sem condensação) Unidade: mm (in) Frente 100"

2677 (105.4)Manual de instalação

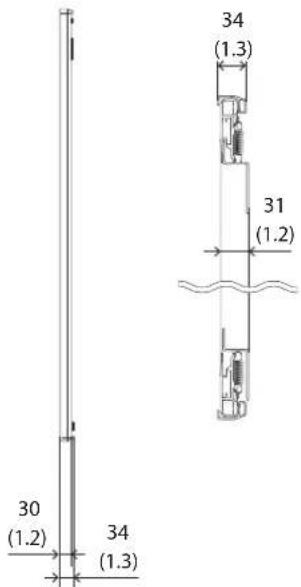

1920 (75.6) Secção lateral/transversal

(1.2) A distância entre a parede e a superfície do ecrã é aproximadamente 31 mm/1,2 in.Manual de instalação

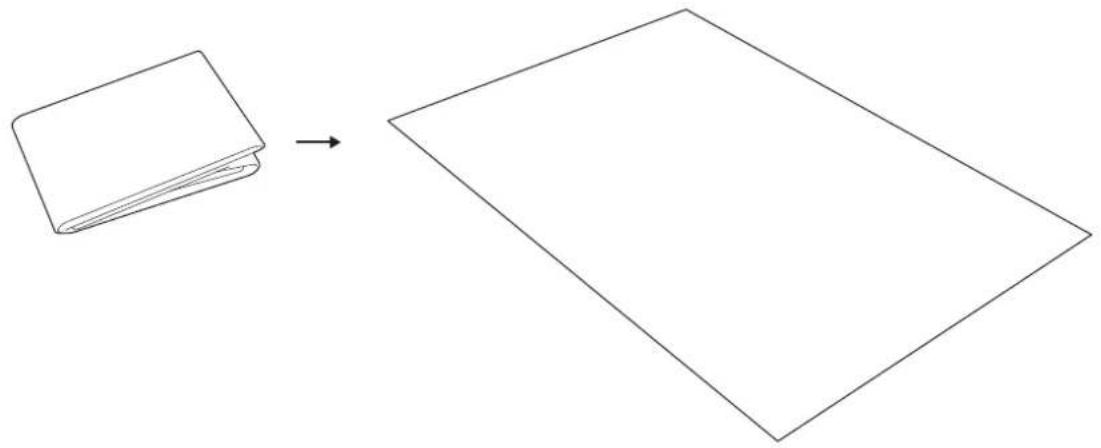

Estenda completamente a folha transparente incluída no chão Certifique-se de que não existem objetos no chão, e estenda a folha transparente numa superfície plana.

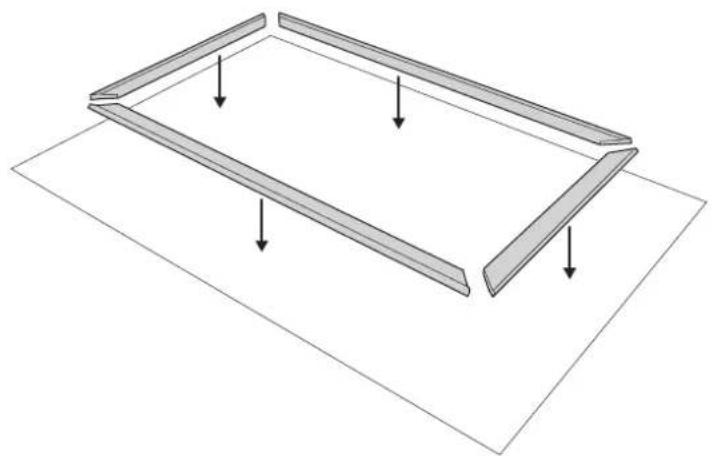

Coloque a moldura sobre a folha transparente Coloque as molduras com os lados com os orifícios dos parafusos voltados para cima. Atenção As peças da moldura possuem arestas afiadas. Tenha cuidado para não cortar os dedos ou as mãos.Manual de instalação

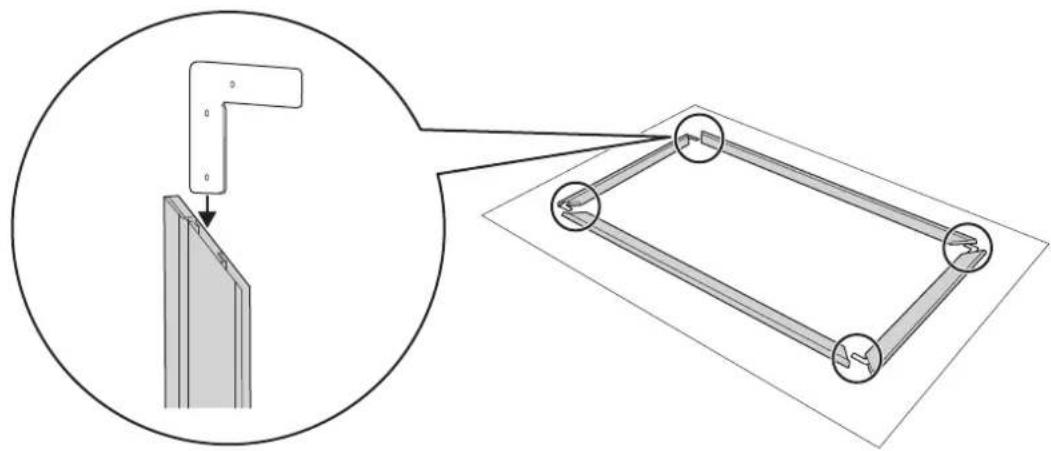

Insira os suportes em L nas molduras Insira os suportes em L em ambas as laterais mais curtas das molduras. (Quatro pontos)

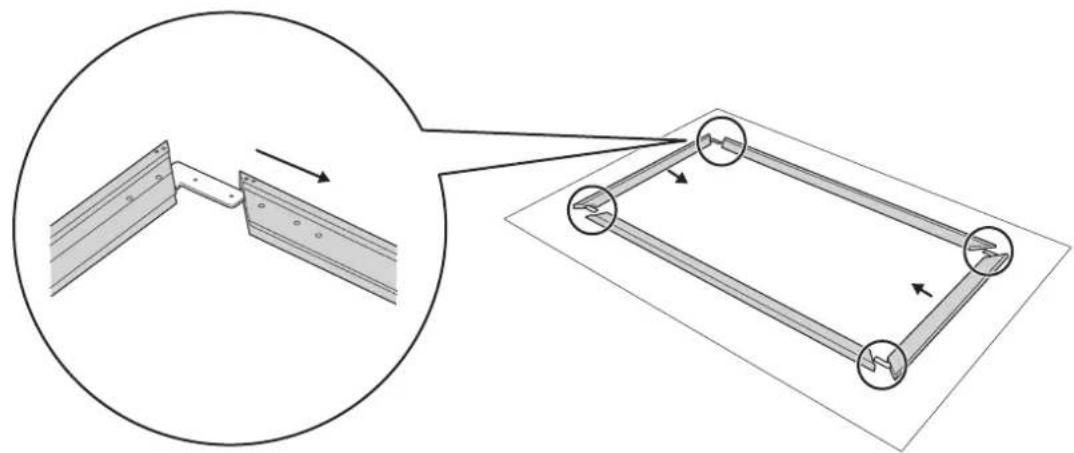

Una as peças das molduras

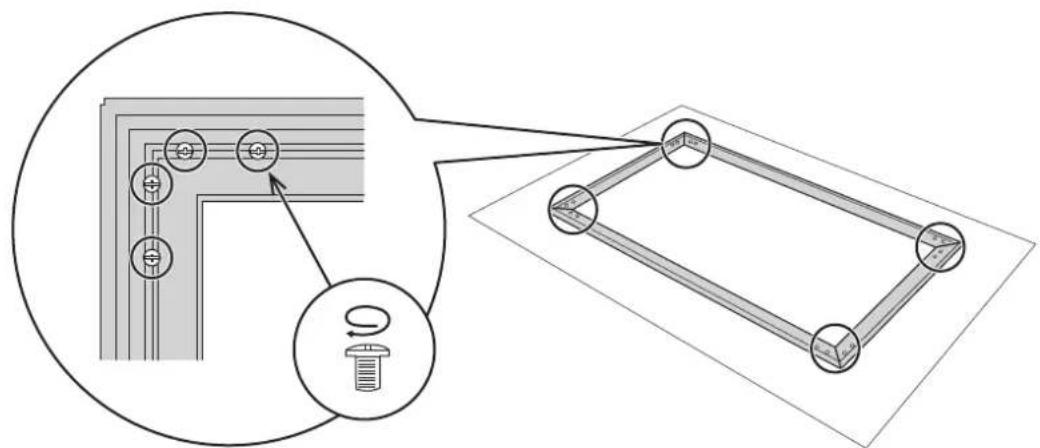

Fixe as molduras e os suportes em L Fixe com os parafusos M5 x 8 mm fornecidos. (Quatro pontos x 4) Não aperte completamente os parafusos desde o início. Certifique-se de que não existem espaços entre as molduras e, em seguida, aperte os parafusos com firmeza.Manual de instalação

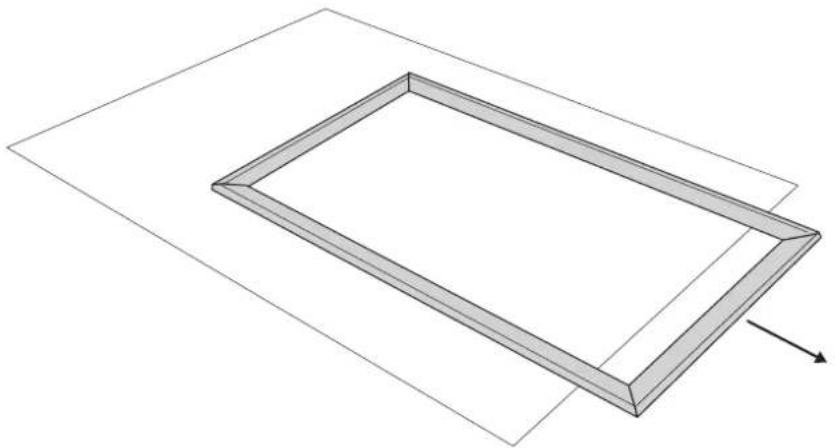

Mova a moldura Remova a moldura da folha transparente.

É possível determinar facilmente a posição dos suportes colocando a moldura na parede antes de fixar a tela do ecrã. s"Fixe o ecrã à parede" Pág.15 Colocar a tela do ecrã na moldura

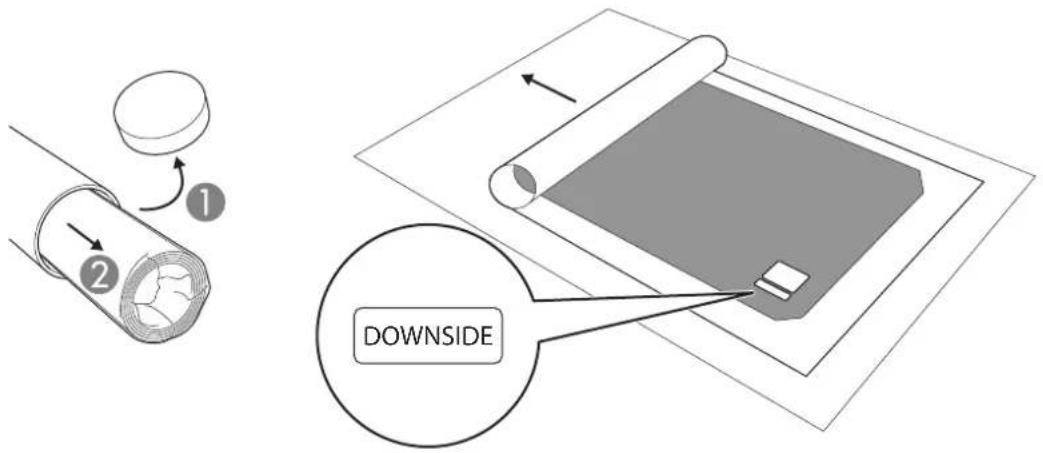

Estenda a tela do ecrã sobre a folha transparente Utilize luvas de algodão (não incluídas) e estenda a tela do ecrã para que o papel que a envolve fique sob o ecrã. Tenha cuidado para não pisar ou sentar-se sobre a tela do ecrã. DOWNSIDEManual de instalação

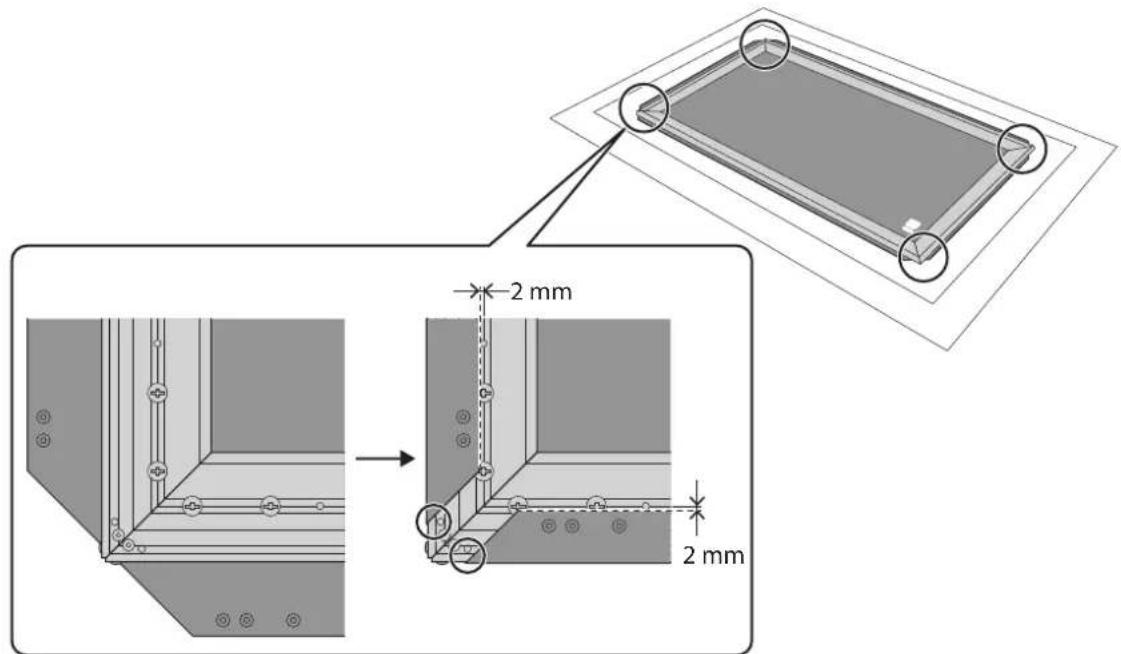

Coloque a moldura sobre a tela do ecrã Coloque a moldura no centro da tela do ecrã com o lado com os orifícios dos parafusos voltado para cima. Dobre a tela do ecrã cuidadosamente sobre a moldura e verifique os dois pontos seguintes para ajustar a posição da moldura.

As extremidades da tela do ecrã ficam alinhadas nos quatro cantos com as linhas tracejadas na imagem.

Os orifícios dos parafusos (dois pontos) nos quatro cantos não ficam revestidos pela tela do ecrã. 2 mm 2 mmManual de instalação

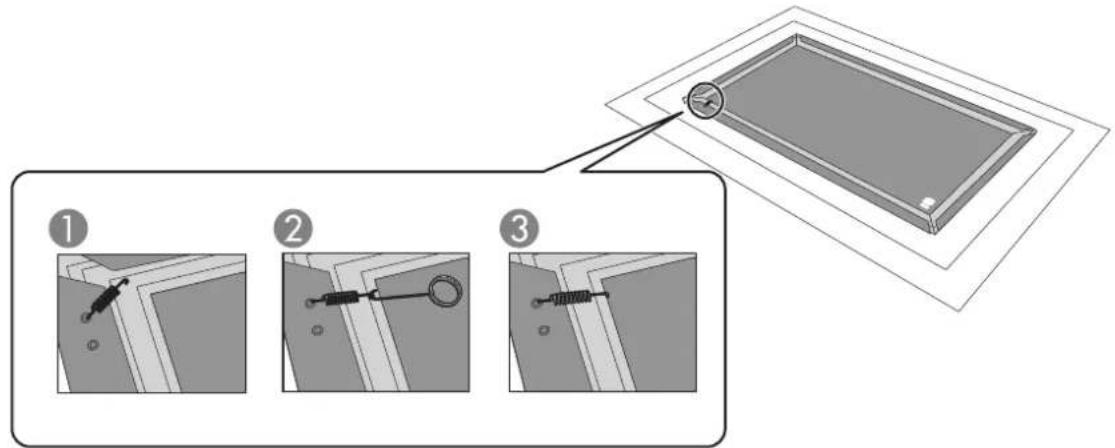

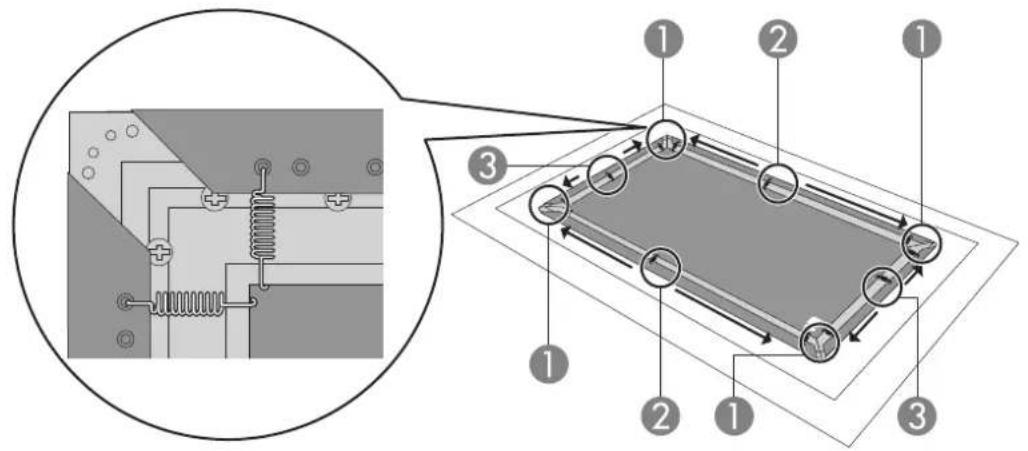

Utilize as molas para fixar a tela do ecrã à moldura Fixe na ordem seguinte: os quatro cantos primeiro, depois o centro das laterais compridas, e, por fim, o centro das laterais mais curtas. Fixe o restante desde os centros até às extremidades. Utilizando um dos ganchos incluídos, prenda uma extremidade da mola à tela do ecrã, e a outra extremidade à parte interior da moldura. Segure a moldura com firmeza, de modo a que não se mova ao prender as molas. Se a moldura ficar fora de posição, volte à etapa 2 e ajuste a posição da moldura. Tenha cuidado para não dobrar ou vincar a tela do ecrã ao prender as molas. Atenção Certifique-se de que fixa as molas usando os ganchos. Se fixar as molas com as mãos desprotegidas, os dedos podem ficar presos nas molas, causando lesões.Manual de instalação

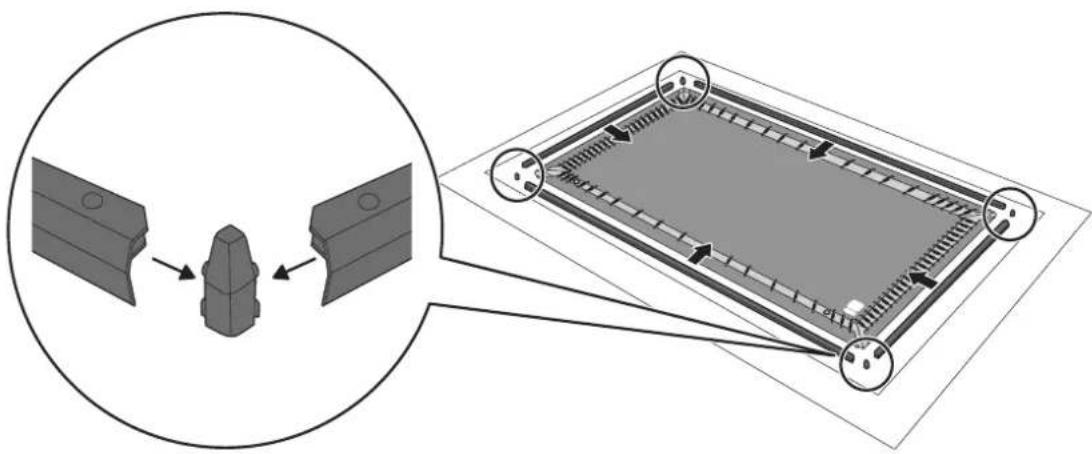

Fixe as extremidades da moldura e os protetores de canto à moldura Fixe as guias da moldura com a moldura ligeiramente elevada e a lateral com os orifícios dos parafusos voltada para cima.

Fixe as extremidades da moldura e os suportes em L Fixe com os parafusos M5 x 15 mm fornecidos. (Dois pontos x 4) Aperte os parafusos enquanto segura firmemente nas molduras, de modo a que os protetores de canto não se movam.Manual de instalação

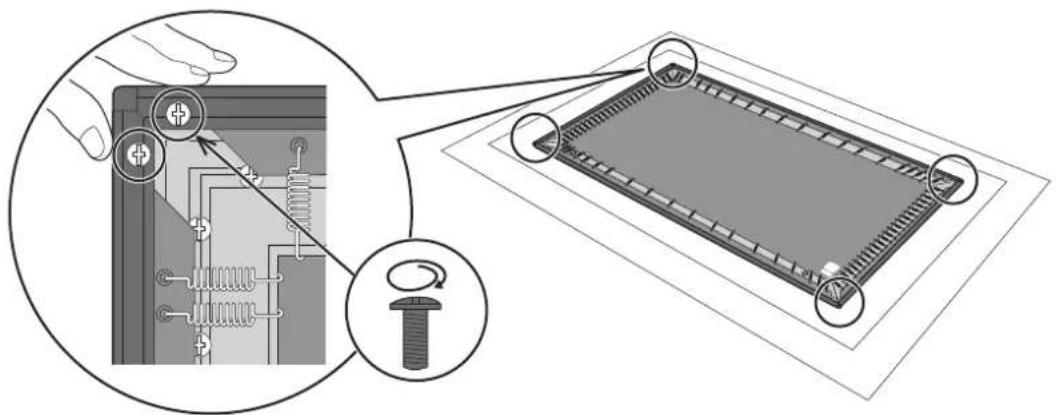

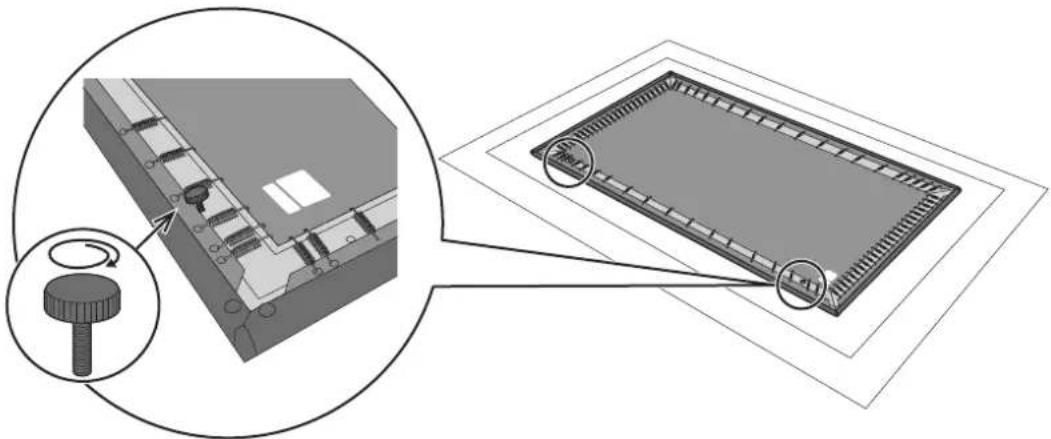

Instale os parafusos de ajuste de ângulo Fixe os orifícios dos parafusos na parte inferior da moldura (a extremidade identificada como “DOWNSIDE”). (Dois pontos)Manual de instalação

Fixe o ecrã à parede Consulte o Manual do Utilizador fornecido com o projetor para verificar o tamanho do ecrã e a distância de projeção quando decidir onde instalar o ecrã.

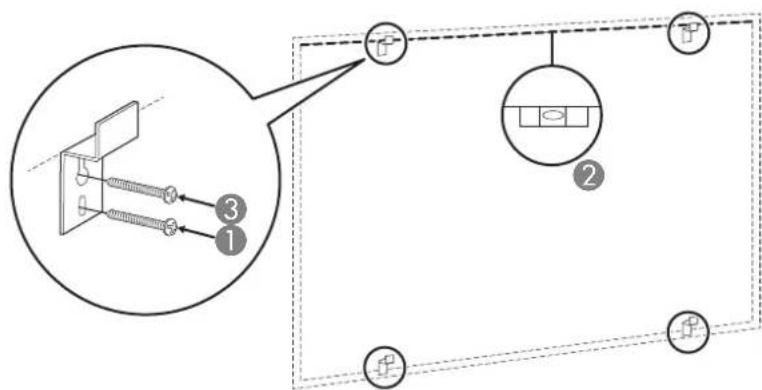

Determine a posição dos suportes Consulte as dimensões na “Tabela de especificações”. s"Tabela de especificações" Pág.6 Instale os suportes de forma a que não fiquem em contacto com as molas na parte traseira do ecrã.

Fixe os suportes à parede Utilize um nível para verificar se os suportes estão alinhados horizontalmente, e, em seguida, fixe os suportes à parede usando parafusos disponíveis comercialmente. (Dois pontos x 4) Ao utilizar uma parede que não suporte parafusos, instale uma bucha disponível comercialmente. O cliente terá de contactar um especialista para determinar e obter antecipadamente os parafusos ou buchas necessários. s Pág.4

Os dois suportes superiores seguram o ecrã. Os dois suportes inferiores conferem um apoio adicional para evitar que o ecrã caia após a instalação.

• Imagem da secção transversal

Superfície do ecrã Suportes de paredeManual de instalação

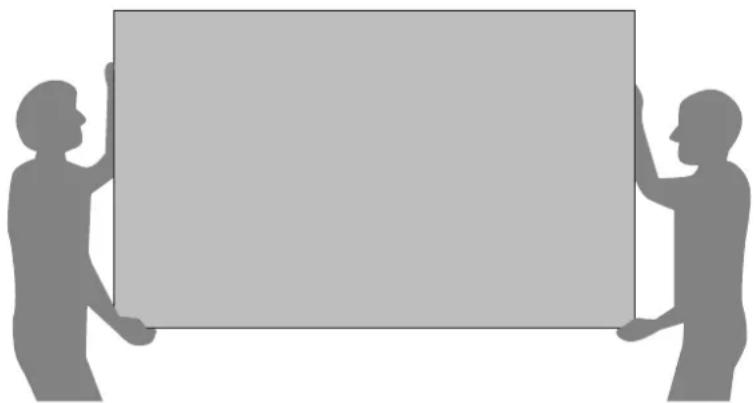

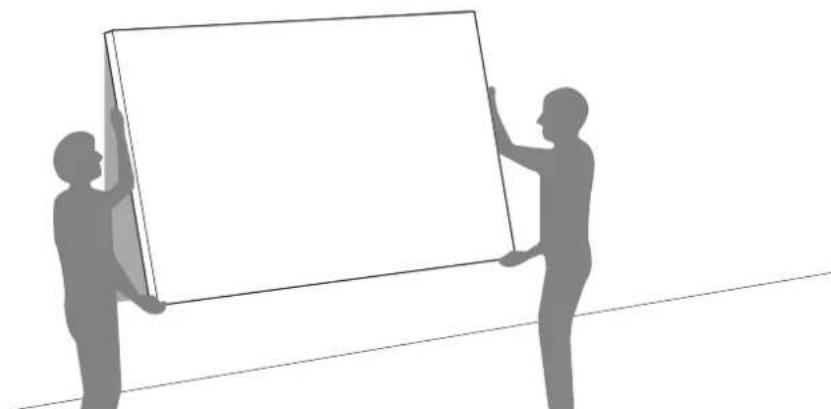

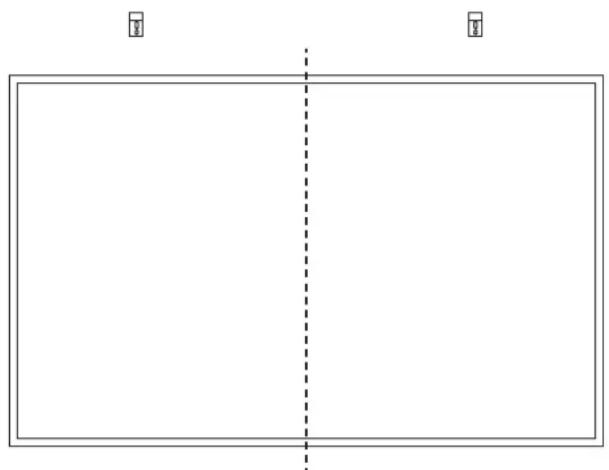

Mova o ecrã Verifique primeiro as partes superior e inferior do ecrã. Certifique-se de que a extremidade identificada como “DOWNSIDE” se encontra na parte inferior traseira. Mova o ecrã e coloque a parte traseira contra a parede. Segure sempre na moldura pelas extremidades esquerda e direita ao mover o ecrã. Ajuste a posição de forma a que o ponto central entre os suportes esquerdo e direito fiquem no centro do ecrã. Atenção Se o ecrã estiver invertido, a qualidade da imagem será fraca.Manual de instalação

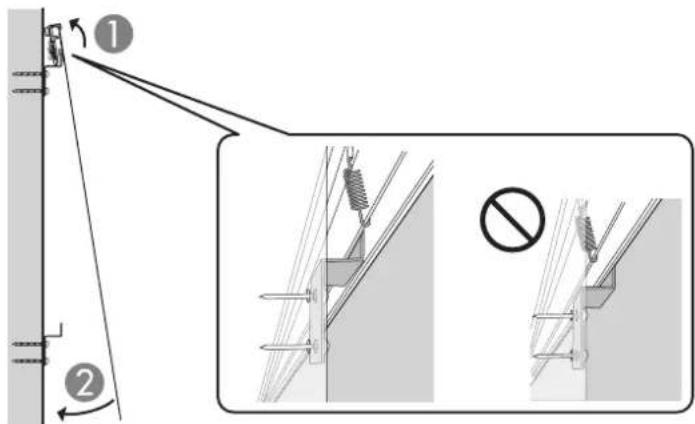

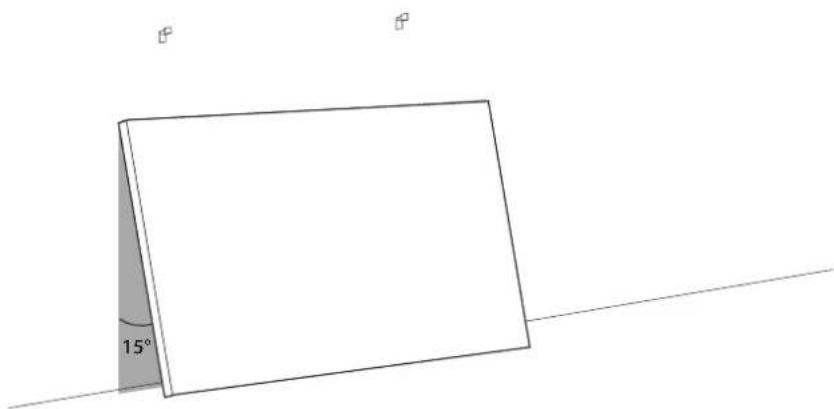

Fixe o ecrã aos suportes Incline o ecrã aproximadamente 15° enquanto o encosta à parede. 15° Eleve o ecrã enquanto mantém este ângulo. Prenda os suportes na ranhura presente na parte superior do ecrã enquanto baixa o ecrã sobre os suportes.

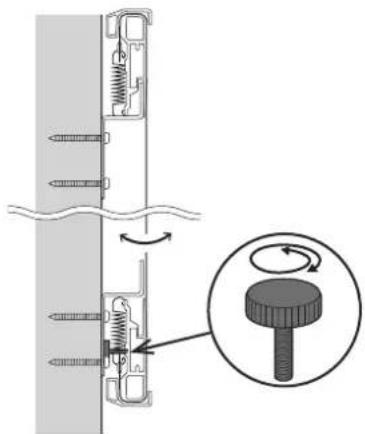

• Vista lateral do ecrã Certifique-se de que os suportes estão firmemente presos na ranhura do ecrã e que não estão em contacto com as molas na parte traseira do ecrã, e, em seguida, baixe a extremidade traseira do ecrã contra a parede.

Se aparecerem sombras no ecrã ao projetar imagens, o ecrã poderá não estar corretamente colocado nos suportes. Remova o ecrã e tente novamente.Manual de instalação

Por fim, ajuste o ângulo do ecrã Vire os parafusos de ajuste de ângulo para a esquerda e para a direita até que o ecrã esteja reto quando olha para ele pela lateral.

Se a imagem projetada estiver distorcida, poderá conseguir corrigir a distorção ajustando o ângulo do ecrã usando os parafusos de ajuste de ângulo. © 2020 Seiko Epson CorporationPrinted in China EnglishEspañol Português Français Installation Guide Guide d'installation Guía de instalación Manual de instalação
