Précautions de sécurité Pour votre sécurité, veuillez lire toutes les consignes contenues dans ce guide avant d’utiliser ce produit. Une manipulation incorrecte ne respectant pas ces consignes pourrait endommager ce produit ou provoquer des blessures corporelles ou des dommages matériels. Conservez ce guide d'installation à portée de main pour pouvoir vous y reporter ultérieurement. Indications de sécurité La documentation et ce produit utilisent des symboles graphiques pour présenter l'utilisation sûre de ce produit. Les indications et leur signification sont les suivantes. Assurez-vous de bien les comprendre avant de lire le guide. Symbole Explication Avertisse- ment Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des bles- sures, voire la mort, en raison d’une manipulation incorrecte. Attention Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des bles- sures ou des dommages physiques, en raison d’une manipulation incorrecte. Précautions d’installation Epson décline toute responsabilité en cas d’accidents causés par une installation incorrecte ou des catastrophes naturelles. Avertissement Les travaux d’installation (fixation murale) doivent uniquement être effectués par des spécialistes dis- posant des compétences techniques et du savoir-faire appropriés. Une installation incomplète ou in- correcte pourrait entraîner la chute de produit et provoquer des blessures ou des dommages matériels. Contactez le magasin où vous avez acheté le produit pour plus d’informations. N’installez pas l’écran dans un endroit où il peut être soumis à des vibrations ou des chocs. Cela pourrait endommager la surface de montage. Si ce produit tombe, il pourrait causer la mort ou des blessures personnelles. Ne l’installez pas à proximité d’appareils de chauffage tels que des poêles ou des brûleurs. Vu que le produit contient des matières plastiques, il peut causer un incendie.

• Ce produit n’est pas ignifuge. Ne l’installez pas dans des emplacements qui ne sont pas suffisamment résistants pour supporter le poids de ce produit. Dans le cas contraire, il pourrait tomber et causer un accident ou des blessures. L’emplacement d’installation doit être suffisamment résistant pour supporter ce produit pendant une longue durée. Vérifiez le poids de ce produit avant l’installation, calculez le poids acceptable et installez- le en toute sécurité. Renforcez l’emplacement d’installation s’il n’est pas suffisamment résistant. s"Tableau des spécifications" p.6Utiliser le produit de façon sûre

Attention N’installez pas ce produit dans les emplacements suivants. L’installer dans les lieux suivants peut nuire aux performances de l’écran.

Lieux pouvant être exposés à l’eau ou à la pluie, tels que l’extérieur, les salles de bain/de douche ou les lieux soumis à une humidité élevée

Lieux soumis à un niveau élevé d’humidité ou de poussière, comme à proximité d’un plan de travail de cuisine ou d’un humidificateur, ou lieux soumis à de la fumée ou de la vapeur Veuillez noter ce qui suit lors de l'installation de ce produit. S’il n’est pas installé correctement, il peut tomber et causer un accident ou des blessures.

Inspectez attentivement la structure et les matériaux de l’emplacement d’installation et installez-le conformément aux instructions de ce guide.

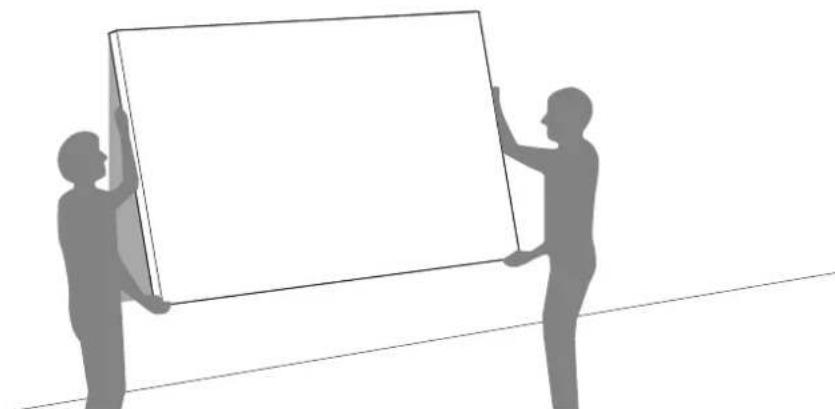

L’installation doit être effectuée par au moins deux personnes.

Ne le placez pas dans un emplacement instable, comme incliné selon un angle.

Assurez-vous d’utiliser les boulons et les vis spécifiés dans ce guide.

Assurez-vous de serrer les vis. Assurez-vous également de ne pas desserrer ni retirer des vis accidentellement en installant ou en retirant ce produit.

Ne vous suspendez pas à l’écran et n’appliquez pas une force excessive sur l’écran pendant ou après l’installation.

Ne démontez et ne modifiez pas ce produit. Portez des gants en coton disponibles dans le commerce lorsque vous manipulez la toile d’écran. Manipuler l’écran directement à mains nues peut laisser des traces de doigts ou de la saleté sur la toile d’écran, ce qui peut nuire aux performances. Maintenez les objets durs ou pointus à l’écart de la toile d’écran. Des rayures sur la toile d’écran peuvent nuire aux performances. Tenez le cadre par les bords gauche et droit lorsque vous déplacez l’écran. Soulever le cadre au centre de l’écran peut causer une flexion du cadre et l’endommager. Faites attention à ne pas coincer vos doigts lors de l’assemblage, de l’installation ou du rangement de l’écran. Précautions d’utilisation Avertissement Ne vous suspendez pas à l’écran et n’accrochez pas d'objets lourds sur l’écran. Si ce produit tombe, il pourrait causer la mort ou des blessures personnelles.Utiliser le produit de façon sûre

Attention Veuillez noter les points suivants lors de la manipulation de l’écran. Pour projeter des images plus lumineuses et plus claires, une matière a été appliquée sur la surface de la toile d’écran afin d’améliorer l’effet de réflexion. Si la surface de la toile est sale ou rayée, cet effet de réflexion sera dégradé.

Ne touchez pas la surface de l’écran à mains nues.

N’écrivez pas sur la surface de l’écran. Vous ne pouvez pas effacer des inscriptions accidentelles sur l’écran.

Lorsque vous nettoyez la surface de l’écran, essuyez-la avec un chiffon doux et sec ou brossez-la avec une brosse douce.

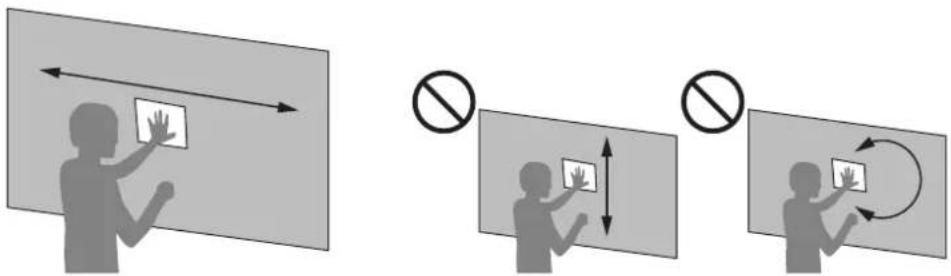

Lorsque vous nettoyez l’écran, assurez-vous de déplacer le chiffon ou la brosse vers la gauche ou la droite. Ne les déplacez pas vers le haut, le bas ou en faisant des mouvements circulaires.

Ne poussez pas fortement la surface de l’écran et n’appliquez pas une force continue sur l’écran.

N’essuyez pas la surface de l’écran avec un chiffon imbibé d’eau, de benzène ou de diluant.

Maintenez les objets durs ou pointus à l’écart de la surface de l’écran. Pour les familles avec de jeunes enfants ou des animaux, ne les laissez pas jouer à proximité de l’écran. Dans le cas contraire, des blessures peuvent être causées par une chute, une collision, un coincement de doigts, etc. Toile d’écran La toile d’écran est soigneusement séchée avant l’expédition. Vous sentirez peut-être une odeur de produits chimiques lorsque vous commencerez à utiliser l’écran, mais elle disparaîtra avec l’utilisation. Si vous pensez que l’odeur est trop forte, ouvrez les fenêtres pour améliorer la ventilation et laissez l’écran s’aérer pendant quelques jours. Si vous pensez que l’écran présente un problème Si vous pensez que l’écran est desserré ou endommagé, arrêtez immédiatement de l’utiliser et contactez votre revendeur local. Mise au rebut de l’écran Mettez au rebut conformément à vos lois et réglementations locales. Si vous utilisez ce produit dans une entreprise, mettez-le au rebut conformément au règlement de votre entreprise. Consultez ce qui suit si vous séparez les matériaux pour la mise au rebut.

Toile d’écran : Polyuréthane, PET

Cadre/Bords du cadre : Aluminium

Support en forme de L/supports muraux : AcierGuide d'installation

Contenu de l’emballage Consultez la liste suivante pour connaître les éléments inclus avec ce produit. Dans le cas improbable où un élément est manquant ou endommagé, contactez le magasin où vous avez acheté ce produit. Toile d’écran (Enroulée dans un tube en carton.) Cadres Bords du cadre Supports en forme de L Protections d’angle Supports muraux Crochets Feuille transparente Guide d'installation (ce guide) Forme Nom Numéro Application Vis à tête bombée cruci- forme M5 x 8 mm 16 Fixe les cadres et les supports en forme de L. Vis à tête bombée cruci- forme M5 x 15 mm 8 Fixe les bords du cadre et les supports en forme de L. Vis de réglage d’angle 2 Utilisez-les pour ajuster l’angle de l’écran afin qu’il soit droit.Guide d'installation

Forme Nom Numéro Application Ressorts Écran 100" : 94 (6 sont des pièces de rechan- ge) Écran 120" : 112 (6 sont des pièces de rechan- ge) Placez la toile d’écran sur le cadre.

Le client doit contacter un spécialiste pour déterminer et obtenir les 8 vis nécessaires pour fixer les supports muraux au mur. Nous conseillons ce qui suit. Vis à bois à tête cruciforme M4 x 25 mm Vous aurez peut-être besoin de différent types de vis en fonction de la résistance du mur. En cas de montage sur un mur qui n’est pas adapté aux vis à bois, préparez une cheville séparément.

Préparez les outils nécessaires.Guide d'installation

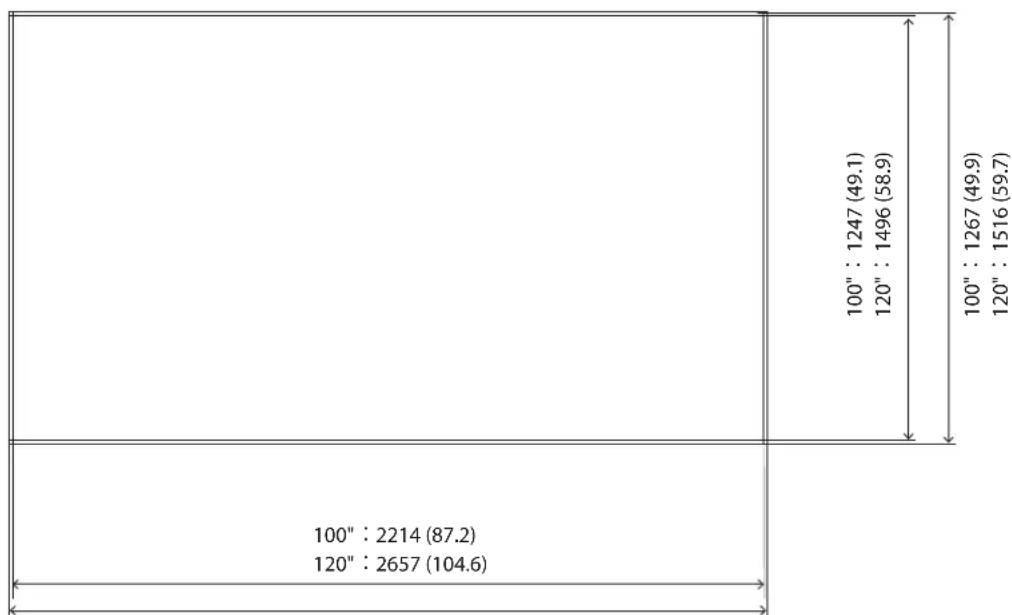

Tableau des spécifications Nom du produit Ultra Short Throw Screen ELPSC35 Ultra Short Throw Screen ELPSC36 Taille de l'écran Type 100" 120" Dimensions l 2214 mm (87,2 po.) x H 1247 mm (49,1 po.) l 2657 mm (104,6 po.) x H 1496 mm (58,9 po.) Rapport L/H 16:9 Format d'écran Écran ultra courte portée à déflexion de la lumière ambiante Dimensions externes l 2234 mm (88,0 po.) x H 1267 mm (49,9 po.) x P 30 mm (1,2 po.) l 2677 mm (105,4 po.) x H 1516 mm (59,7 po.) x P 30 mm (1,2 po.) Poids Environ 11 kg (24,3 lb) Environ 13 kg (28,7 lb) Plage de température de fonc- tionnement 0 °C (+32 °F) à +35 °C (+95 °F) (Humidité 20 % à 80 %, sans condensation) Plage de température de stockage -10 °C (+14 °F) à +60 °C (+140 °F) (Humidité 10 % à 90 %, sans condensation) Unité : mm (po.) Avant 100"

(1.2) La distance entre le mur et la surface de l'écran est d'environ 31 mm/1,2 po.Guide d'installation

Assemblage de l’écran Assemblage Assemblage des cadres

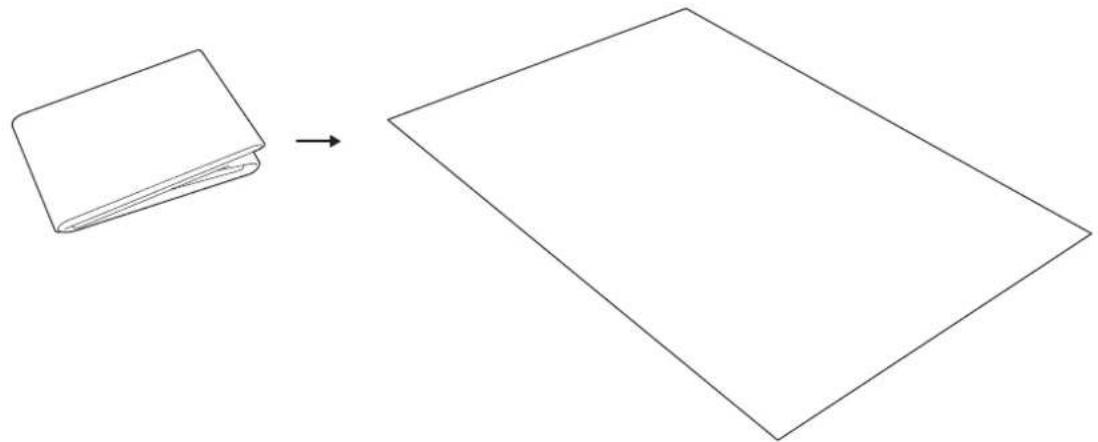

Étendez la feuille transparente incluse au sol Assurez-vous qu’aucun objet n’est présent sur le sol et étendez la feuille sur une surface plane.

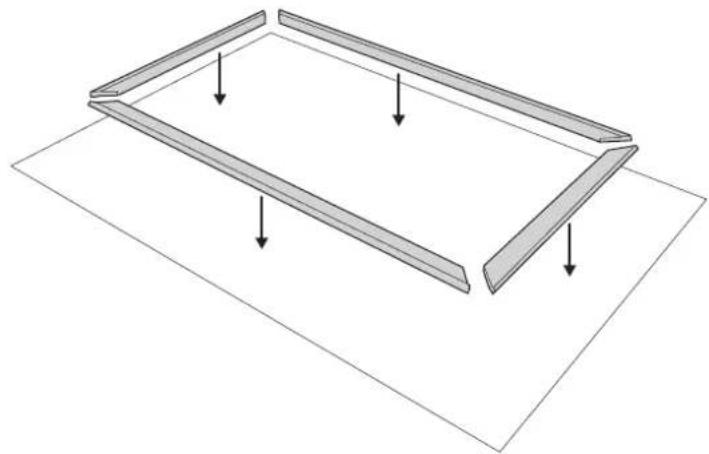

Placez le cadre sur la feuille transparente Placez les cadres avec les côtés des trous de vis orientés vers le haut. Attention Les éléments du cadre ont des bords tranchants. Faites attention à ne pas vous couper les doigts ou les mains.Guide d'installation

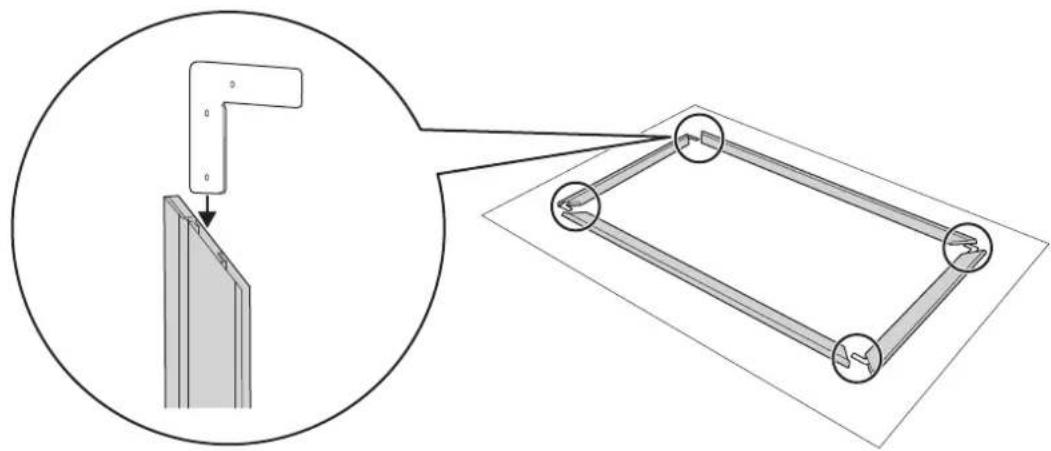

Insérez les supports en forme de L dans les cadres Insérez les supports en forme de L dans les deux côtés courts des cadres. (Quatre points)

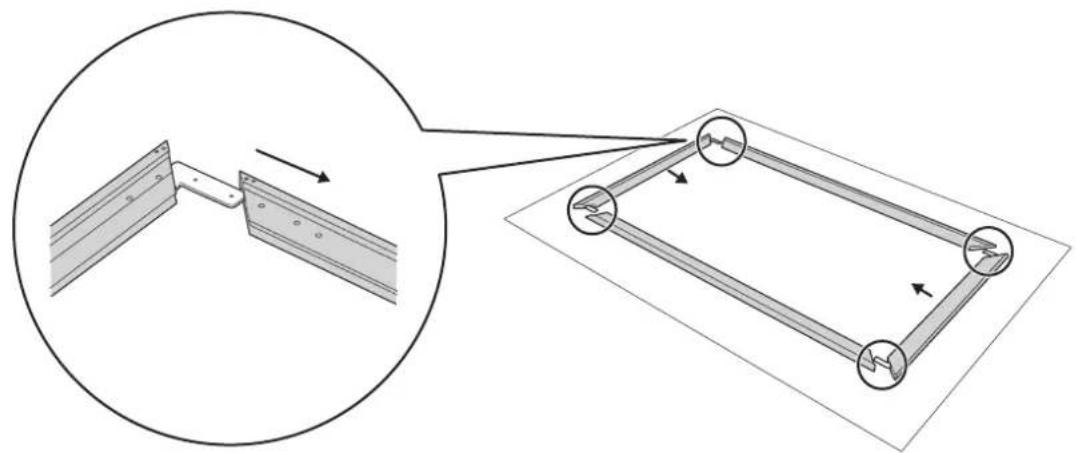

Raccordez les éléments des cadres

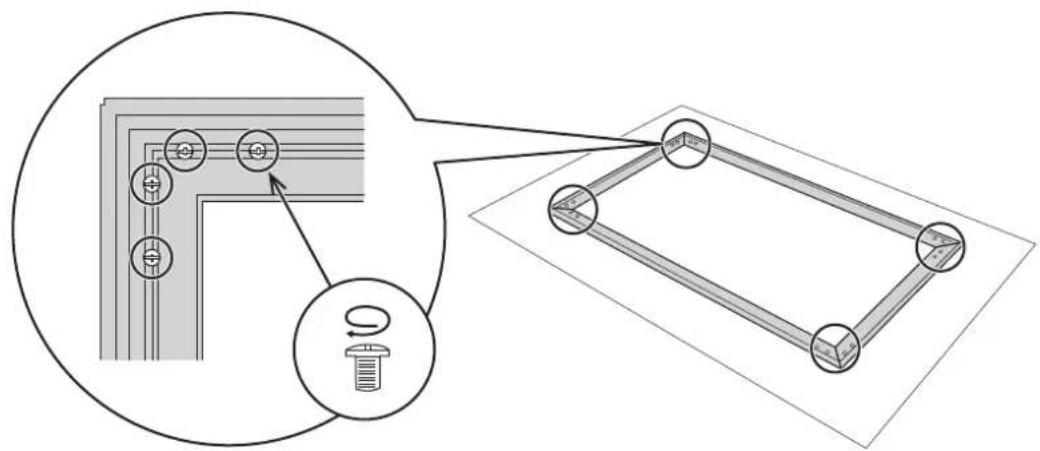

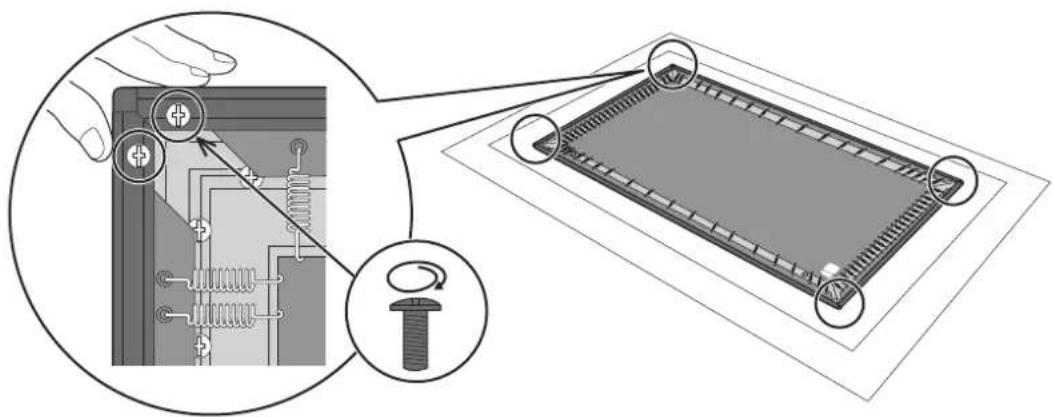

Fixez les cadres et les supports en forme de L Fixez avec les vis M5 x 8 mm fournies. (Quatre points x 4) Ne serrez pas complètement les vis dès le début. Assurez-vous qu’aucun espace n’est présent entre les cadres, puis serrez bien les vis.Guide d'installation

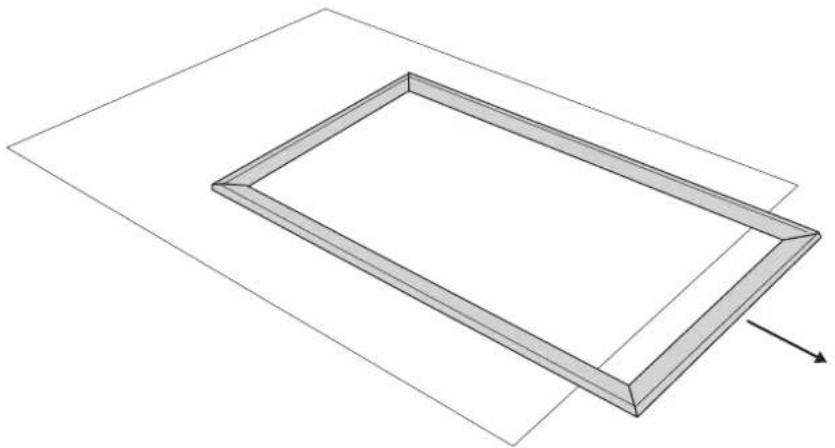

Déplacez le cadre Retirez le cadre de la feuille transparente en laissant la feuille vide.

Vous pouvez facilement déterminer la position des supports en plaçant le cadre sur le mur avant de fixer la toile d’écran. s"Fixez l’écran au mur" p.14 Placer la toile d’écran sur le cadre

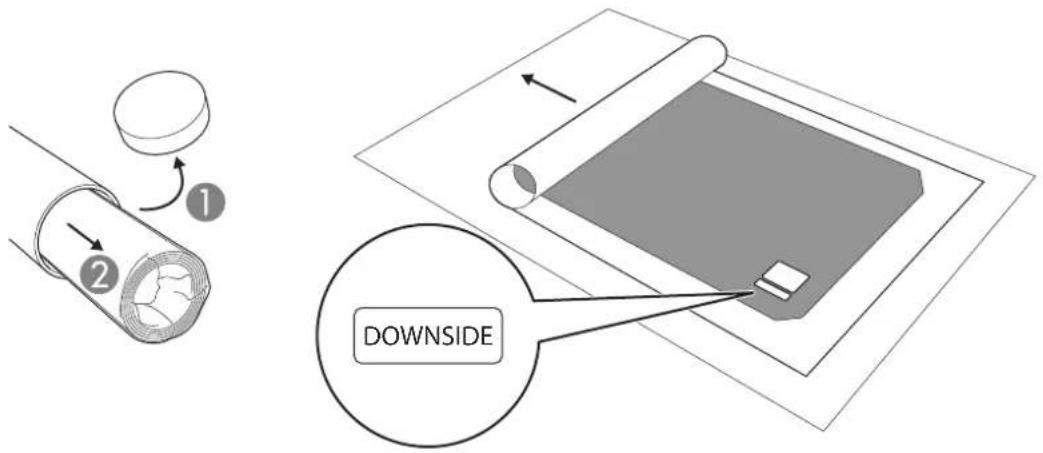

Étendez la toile d’écran sur la feuille transparente Portez des gants en coton (non inclus) et déroulez la toile d’écran afin que le papier dans lequel l’écran est enveloppé soit sous l’écran. Faites attention à ne pas marcher ou vous asseoir sur la toile d’écran. DOWNSIDEGuide d'installation

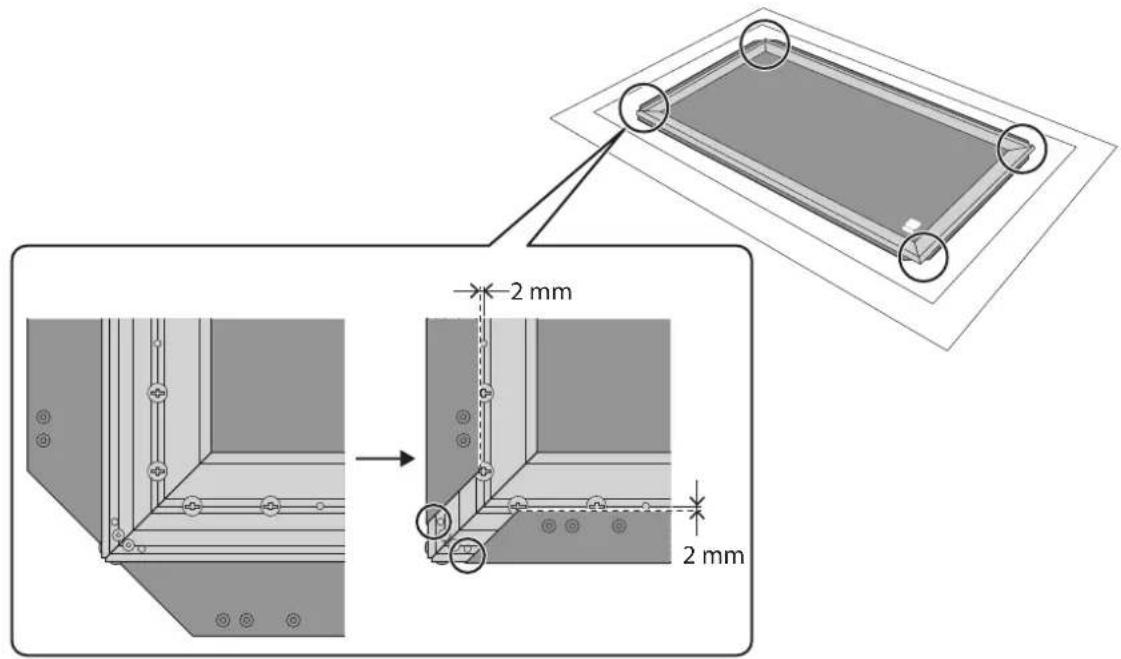

Placez le cadre sur la toile d’écran Placez le cadre de sorte qu’il soit au centre de la toile d’écran avec le côté des trous de vis orienté vers le haut. Pliez soigneusement la toile d’écran sur le cadre et vérifiez les deux points suivants pour ajuster la position du cadre.

Les bords de la toile d’écran aux quatre coins s’alignent avec les lignes pointillées dans l’illustration.

Les trous de vis (deux points) aux quatre coins ne sont pas couverts par la toile d’écran. 2 mm 2 mmGuide d'installation

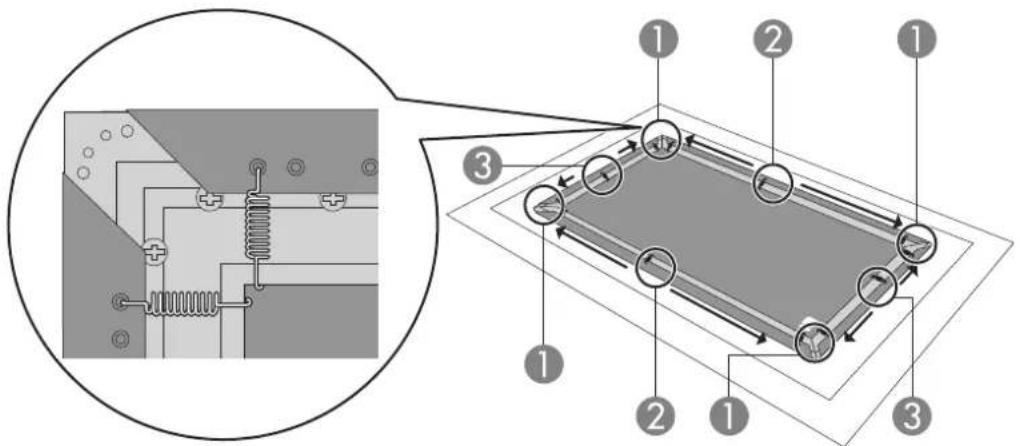

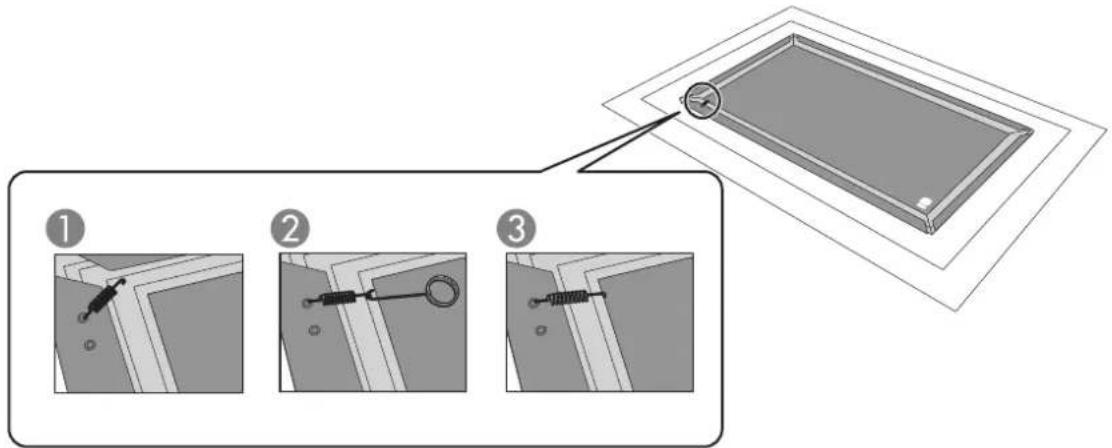

Fixez la toile d’écran sur le cadre avec les ressorts Fixez dans l’ordre suivant : les quatre coins d’abord, puis le centre des côtés longs et enfin le centre des côtés courts. Fixez le reste depuis les centres vers l’extérieur. Avec l’un des crochets inclus, accrochez une extrémité du ressort à la toile d’écran et l’autre extrémité à l’intérieur du cadre. Tenez fermement le cadre afin que le cadre ne bouge pas en accrochant les ressorts. Si le cadre n’est pas dans la bonne position, repassez à l’étape 2 et ajustez la position du cadre. Faites attention à ne pas plier ni froisser la toile d’écran en accrochant les ressorts. Attention Assurez-vous de fixer les ressorts à l’aide des crochets. Si vous fixez les ressorts à mains nues, vos doigts peuvent se coincer dans les ressorts, ce qui peut causer une blessure.Guide d'installation

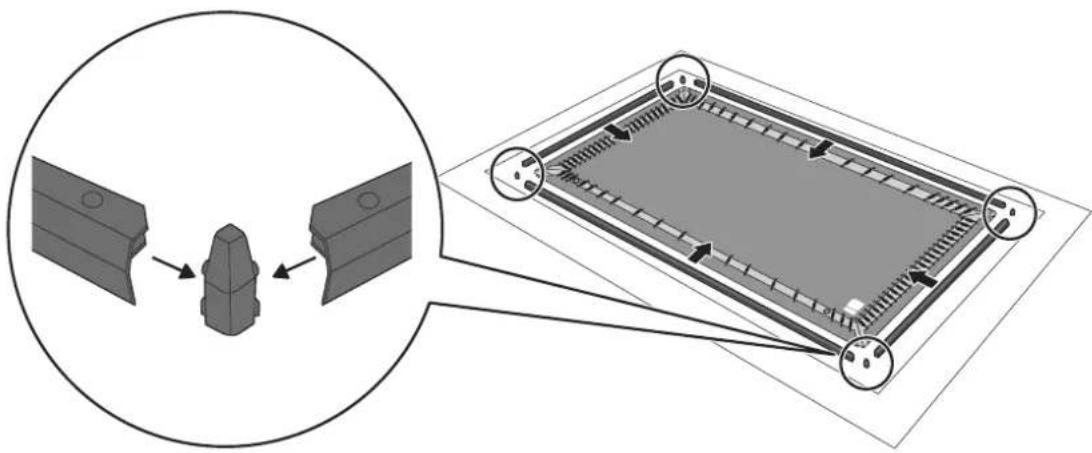

Fixez les bords du cadre et les protections d’angle sur le cadre Fixez les guides du cadre avec le cadre légèrement soulevé et le côté des trous de vis orienté vers le haut.

Fixez les bords du cadre et les supports en forme de L Fixez avec les vis M5 x 15 mm fournies. (Deux points x 4) Serrez les vis tout en tenant fermement les cadres afin que les protections d’angle ne bougent pas.

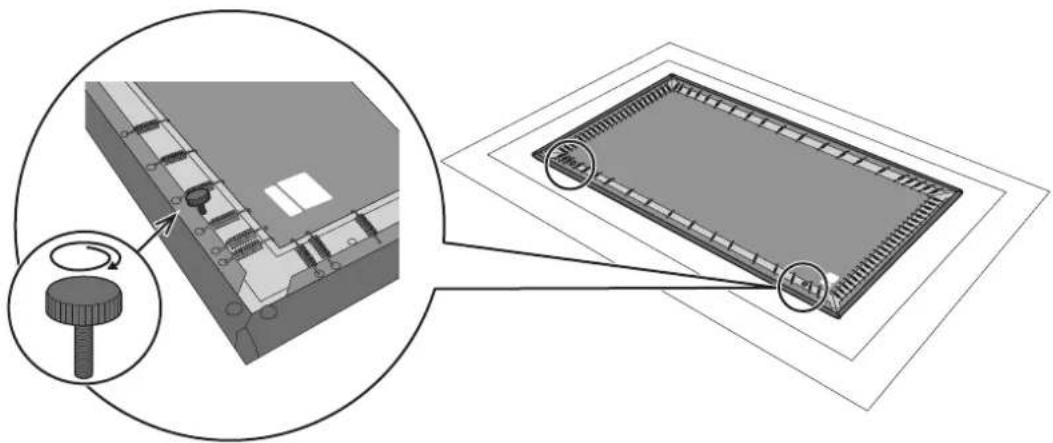

Installez les vis de réglage d’angle Fixez-les aux trous de vis dans la partie inférieure du cadre (bord étiqueté « DOWNSIDE »). (Deux points)Guide d'installation

Fixez l’écran au mur Consultez le Guide de l'utilisateur fourni avec votre projecteur pour vérifier la taille de l’écran et la distance de projection lorsque vous décidez où installer l’écran.

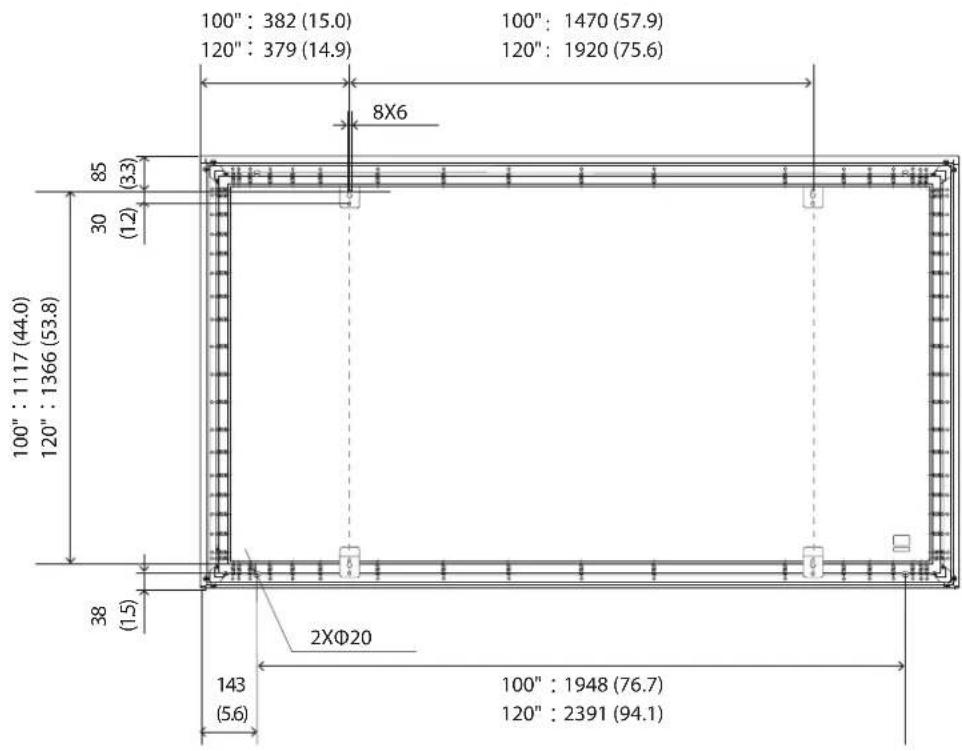

Déterminez la position des supports Consultez le schéma avec les dimensions dans le « Tableau des spécifications ». s"Tableau des spécifications" p.6 Installez les supports de sorte qu’ils n’entrent pas en contact avec les ressorts à l’arrière de l’écran.

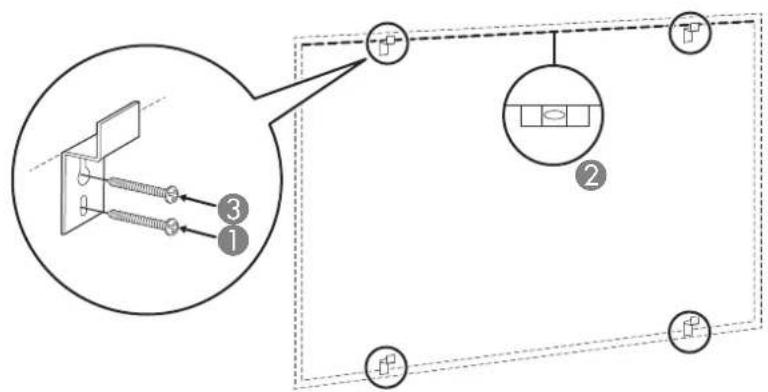

Fixez les supports au mur Utilisez un niveau pour vérifier que les supports sont alignés horizontalement, puis fixez les supports au mur avec des vis disponibles dans le commerce. (Deux points x 4) En d’utilisation d’un mur qui n’est pas adapté aux vis, installez une cheville disponible dans le commerce. Le client doit contacter un spécialiste pour déterminer et obtenir les vis ou les chevilles nécessaires à l’avance. s p.4

Les deux supports supérieurs tiennent l’écran. Les deux supports inférieurs procurent un support supplémentaire pour empêcher l’écran de tomber après l’installation.

Surface de l’écran Supports murauxGuide d'installation

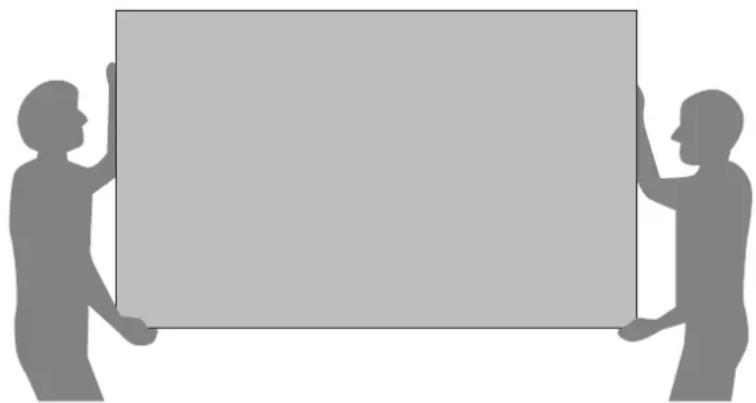

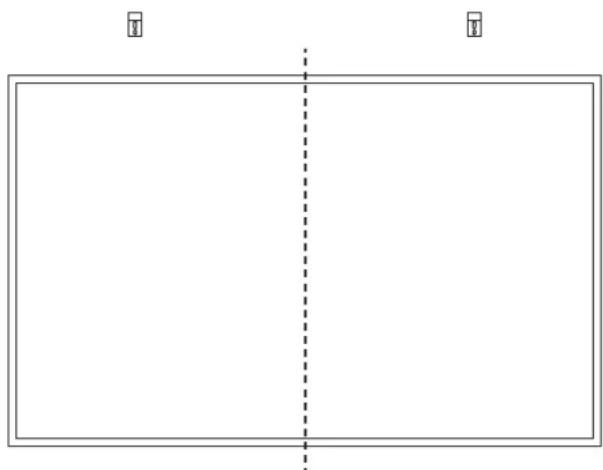

Déplacez l’écran Vérifiez d’abord le haut et le bas de l’écran. Assurez-vous que le bord portant la marque « DOWNSIDE » est en bas à l’arrière. Déplacez l’écran et placez l’arrière contre le mur. Tenez toujours le cadre par les bords gauche et droit lorsque vous déplacez l’écran. Ajustez la position de sorte que le point central entre les supports gauche et droit soit au centre de l’écran. Attention Si l’écran est à l’envers, la qualité de l’image sera mauvaise.Guide d'installation

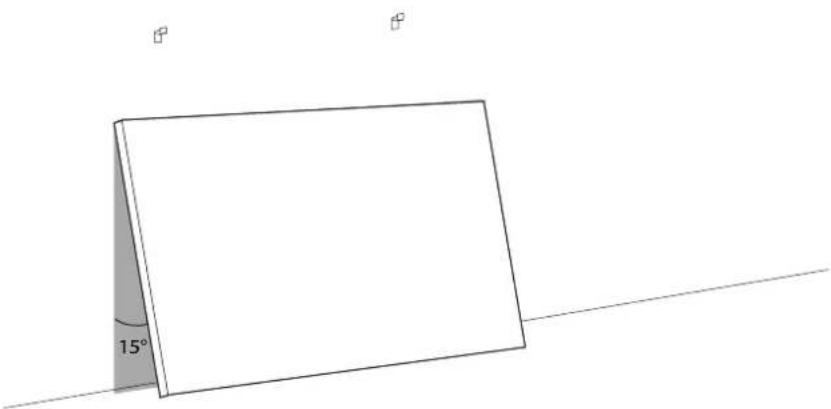

Fixez l’écran aux supports Inclinez l’écran d’environ 15° tout en l’appuyant contre le mur. 15° Soulevez l’écran tout en maintenant cet angle. Accrochez les supports dans la rainure de la partie supérieure de l’écran en baissant l’écran sur les supports.

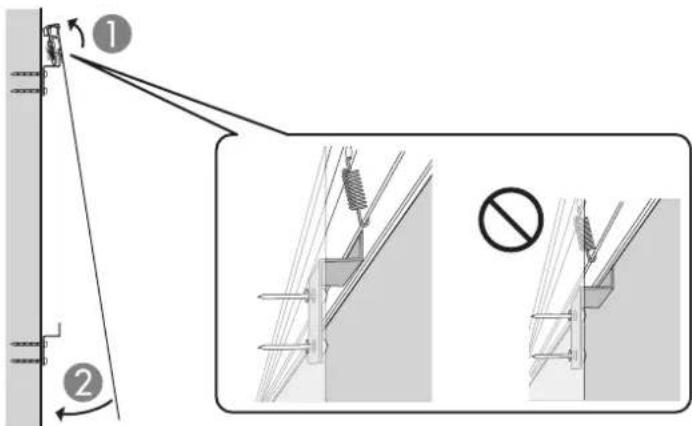

• Vue latérale de l’écran Assurez-vous que les supports sont bien dans la rainure de l’écran et que les supports n’entrent pas en contact avec les ressorts à l’arrière de l’écran, puis abaissez le bord inférieur de l’écran contre le mur.

Si l’ombre des supports apparaît à l’écran lorsque des images sont projetées, l’écran n’est peut- être pas placé correctement sur les supports. Retirez l’écran puis réessayez.Guide d'installation

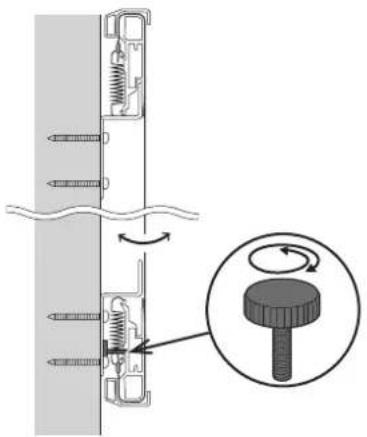

Enfin, ajustez l’angle de l’écran Tournez les vis de réglage d’angle vers la gauche et la droite jusqu’à ce que l’écran soit droit en le regardant depuis le côté.

Si l’image projetée est déformée avec une forme trapézoïdale, vous pouvez corriger la distorsion en ajustant l’angle de l’écran avec les vis de réglage d’angle. © 2020 Seiko Epson CorporationGuía de instalaciónUtilizar el producto de forma segura
