Tipo de produto	Pistola de injeção sem fio (pistola de cola)
Marca	Hilti
Modelo	CD 422
Alimentação	Bateria de íon de lítio Hilti Nunon série B22, 21,6 V
Peso (sem bateria, com tubo de alumínio)	2,6 kg
Peso (sem bateria, com suporte de cartucho de plástico)	2,2 kg
Ajuste da velocidade de extrusão	1 mm/s a 10 mm/s
Velocidade máxima sem carga	10 mm/s ± 2 mm/s
Diâmetro interno do tubo	50,4 mm a 50,8 mm
Diâmetro do êmbolo	50,5 mm a 50,7 mm
Temperatura de operação	-17 °C a 60 °C
Temperatura de armazenamento (produto)	-20 °C a 70 °C
Temperatura de armazenamento (bateria)	-20 °C a 40 °C
Tipos de cartuchos compatíveis	Cartuchos flexíveis até 600 ml, cartuchos de 310 ml e 3 ml
Funções principais	Injeção de cola/massa sem fio, ajuste de velocidade, iluminação LED, gancho para andaimes, cabo ergonômico
Segurança	Proteção contra sobrecarga, segurança anti-queda (acessório), parada automática em caso de sobrecarga
Manutenção e limpeza	Limpar aberturas de ventilação com escova seca, carcaça com pano úmido, não usar limpador à base de silicone
Peças de reposição e reparabilidade	Reparo exclusivamente pelo serviço de assistência técnica Hilti, peças originais
Informações gerais	Garantia do fabricante via Hilti, reciclagem via Hilti Store, conformidade FCC/IC

Perguntas frequentes - CD 422 HILTI

Que tipos de cartuchos posso usar com o CD 422?

O CD 422 aceita cartuchos flexíveis até 600 ml, bem como cartuchos de 310 ml e 3 ml. Use o suporte de cartucho adequado (plástico para cartuchos flexíveis, alumínio para cartuchos padrão).

Como inserir a bateria?

Certifique-se de que o aparelho está desligado. Insira a bateria de íon de lítio Hilti da série B22 até ouvir um clique. Verifique se está bem encaixada. Para removê-la, pressione o botão de destravamento da bateria e puxe.

Como ajustar a velocidade de extrusão?

Use o botão de ajuste de velocidade localizado no cabo. A faixa é de 1 mm/s a 10 mm/s. Uma velocidade mais alta proporciona mais força, mas pode acionar a proteção contra sobrecarga.

O que fazer se o produto não funcionar?

Verifique se a bateria está corretamente encaixada e carregada. Consulte os LEDs na bateria: se um LED piscar rapidamente em verde, a bateria está descarregada; se piscar rapidamente em amarelo, há sobrecarga ou temperatura inadequada. Se o problema persistir, entre em contato com a assistência técnica Hilti.

Como limpar a pistola de cola?

Sempre remova a bateria antes da limpeza. Limpe as aberturas de ventilação com uma escova seca e macia. A carcaça pode ser limpa com um pano levemente úmido. Nunca use limpadores à base de silicone.

Quais são as instruções de segurança importantes?

Sempre use óculos de proteção e luvas. Nunca dirija o aparelho para você ou outras pessoas. Não olhe diretamente para o LED. Use apenas baterias e carregadores Hilti recomendados. Respeite as temperaturas de operação indicadas.

Como trocar um cartucho?

Pressione o botão de destravamento da haste empurradora, puxe a haste até o limite. Abra o cartucho com um cortador, monte o bico. Insira o cartucho no suporte, incline-o para baixo até encaixar. Empurre a haste empurradora manualmente para posicionar o cartucho.

O que significam os LEDs na bateria?

4 LEDs verdes: 100%-71%; 3 verdes: 70%-51%; 2 verdes: 50%-26%; 1 verde: 25%-10%; 1 verde piscando: <10%; 1 amarelo piscando: sobrecarga ou temperatura; 1 amarelo fixo: incompatível; 1 vermelho piscando: bateria bloqueada (contatar assistência técnica).

Onde posso reparar meu CD 422?

Os reparos devem ser realizados exclusivamente pelo serviço de assistência técnica Hilti ou um centro autorizado. Use apenas peças de reposição originais para garantir a segurança.

Como reciclar o aparelho e a bateria?

Não descarte o aparelho ou a bateria no lixo doméstico. Entregue a bateria usada em uma loja Hilti ou em um ponto de coleta. A Hilti recolhe aparelhos usados para reciclagem. Consulte o serviço de atendimento ao cliente Hilti para mais informações.

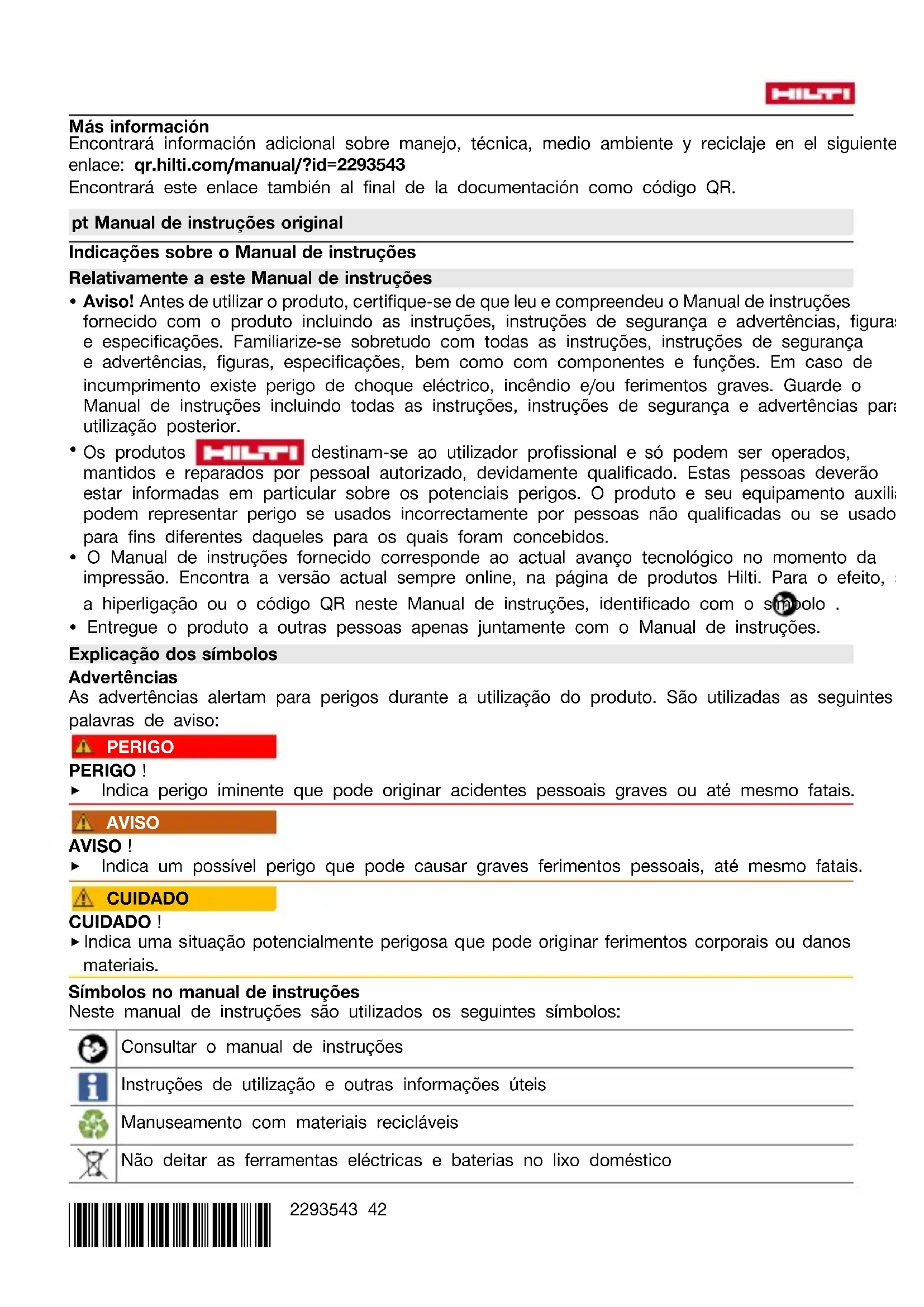

MANUAL DE UTILIZADOR CD 422 HILTI

Manual de instruções original

Indicações sobre o Manual de instruções

Relativamente a este Manual de instruções

• Aviso! Antes de utilizar o produto, certifique-se de que leu e compreendeu o Manual de instruções fornecido com o produto, incluindo as instruções, instruções de segurança e advertências, figuras e especificações. Familiarize-se sobretudo com todas as instruções, instruções de segurança e advertências, figuras, especificações, bem como com componentes e funções. Em caso de incumprimento existe perigo de choque elétrico, incêndio e/ou ferimentos graves. Guarde o Manual de instruções, incluindo todas as instruções, instruções de segurança e advertências, para utilização posterior.
• Os produtos destinam-se ao uso profissional e só podem ser operados, mantidos e reparados por pessoal autorizado e devidamente qualificado. Estas pessoas devem estar informadas, em particular, sobre os potenciais perigos. O produto e o seu equipamento auxiliar podem representar perigo se usados incorretamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.
• O Manual de instruções fornecido corresponde ao atual avanço tecnológico no momento da impressão. Encontra a versão atual sempre online, na página de produtos Hilti. Para o efeito, utilize a hiperligação ou o documento QR neste Manual de instruções, identificado com o símbolo.
• Entregue o produto a outras pessoas apenas juntamente com o Manual de instruções.

Explicação dos símbolos

Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes PALAVRAS de aviso:

PERIGO

PERIGO!

• Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO!

• Indica um possível perigo que pode causar ferimentos graves, até mesmo fatais.

CUIDADO

CUIDADO!

• Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos:

Consultar o manual de instruções

Instruções de utilização e outras informações úteis

Manuseamento com materiais recicláveis

Não deitar as ferramentas elétricas e baterias no lixo doméstico

Bateria de iões de lítio Hilti

Carregarador Hilti

Símbolos nas figuras

Nas figuras são utilizados os seguintes símbolos:

2	Estesnyderos remetem para a figura respectiva no inizio do presente manual de instru- ções.
3	A)naturação nas imagens indica passos de trabalho importantes ou componentes impor- tantes para os passos de trabalho. No texto, estes passos de trabalho ou componentes são realçados com os respectivosnyderos, p. ex. (3).
11	Na figura Vista geral são utilizesmosnyderos de posicao que fazem referencia aosnyderos da legenda na secção Vista geral do produits.
6!	Este=síbolo pretende despertar a sua atençao durante o manuseamento do produits.

	Sistema nacional de tratamento de resíduos
= = =	Corrente continua

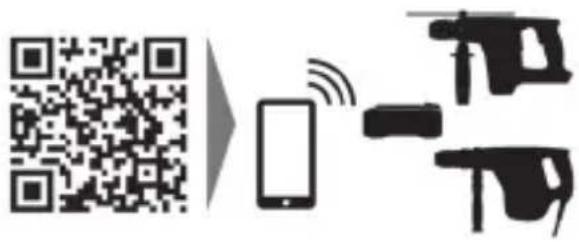

	O produit suporta a TECHNOologia NFC que é compatible com plataformas iOS e Android.
Li-ian	Bateria de iões de litio
	Nunca utilize a bateria como ferramenta de percussão.
	Não deixe cabr a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas.
	Série realizada da bateria de iões de litio Hilti. Tenha em atençao as indicações no capítulc Utilização conforme a finalidade projectada.
	Se existente no produits, isso significica que o produits foi certificado por este organismo de certification para o mercado americano e canadiano de acordo com as normas em vigor.

Segurança

Normas de segurança gerais para ferramentas elétricas

AVISO: Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta elétrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as normas de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente elétrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo).

Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes. - Não utilize a ferramenta elétrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas elétricas produzem faíscas que podem provocar a ignição de pó e vapores.

• Mantenha crianças e outras pessoas afastadas durante os trabalhos. Distrações podem conduzir à perda de controlo sobre a ferramenta.

A ficha da ferramenta elétrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas elétricas com ligação à terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque elétrico. Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o corpo estiver com ligação à terra. As ferramentas elétricas não devem ser expostas a chuva nem a humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não use o cabo de ligação para transporte, pendurar ou desligar a ferramenta elétrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque elétrico. - Quando operar uma ferramenta elétrica ao ar livre, utilize cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques elétricos. - Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta elétrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque elétrico. Segurança física - Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta elétrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos, não efetue nenhum trabalho com ferramentas elétricas. Um momento de distração ao operar a ferramenta elétrica pode causar ferimentos graves. - Use equipamento de segurança. Use sempre óculos de proteção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduzem o risco de lesões. Evite um arranque involuntário. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegá-la ou a transportar. Transportar a ferramenta elétrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes. - Remova quaisquer chaves de ajuste (chaves de fenda) antes de ligar a ferramenta elétrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos. Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta elétrica em situações inesperadas. - Use roupa apropriada. Não use roupa larga ou joias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, joias ou cabelos compridos podem ficar presos nas peças móveis. - Se puderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estão ligados e são utilizados corretamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. - Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica e com operações realizadas com frequência. Agir de forma descuidada pode causar ferimentos graves dentro de uma fração de segundo.

Utilização e manuseamento da ferramenta elétrica

• Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta elétrica correta. Com a ferramenta elétrica adequada obterá maior eficiência e segurança se respeitar os seus limites.
• Não utilize a ferramenta elétrica se o interruptor estiver defeituoso. Uma ferramenta elétrica que não possa ser acionada pelo interruptor é perigosa e deve ser reparada. Retire a ficha da tomada e/ou remova uma bateria amovível antes de efetuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o acionamento acidental da ferramenta elétrica.
• Guarde ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas elétricas operadas por pessoas não treinadas são perigosas.
• Faça uma manutenção regular de ferramentas elétricas e acessórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta elétrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas elétricas com manutenção deficiente.
• Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados corretamente emperram menos e são mais fáceis de controlar.
• Utilize a ferramenta elétrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização da ferramenta elétrica para outros fins além dos previstos pode ocasionar situações de perigo.
• Mantenha punhos e respetivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta elétrica em situações imprevistas.

Utilização e manuseamento da ferramenta a bateria

• Apenas devem ser carregadas baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias.
• Nas ferramentas elétricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
• Quando a bateria não estiver em uso, mantenha-a afastada de outros objetos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objetos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio.
• Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxague imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele.
• Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos.
• Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130°C (265°F) podem provocar uma explosão.
• Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.
• Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções.
• O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.

Manutenção

A sua ferramenta elétrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegura que a segurança da ferramenta se mantenha. Nunca tente fazer a manutenção de baterias danificadas. Qualquer manutenção de baterias deverá ser realizada pelo fabricante ou por serviços de assistência técnica autorizados.

Normas de segurança adicionais

Segurança física

• Nunca efetue quaisquer manipulações ou modificações no produto ou nos acessórios. Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas. Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos.
• Um produto em queda pode causar ferimentos. Certifique-se de que o gancho de andaime é corretamente montado.
• Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas!
• O utilizador e restantes pessoas que se encontrarem na proximidade do aparelho devem usar óculos de proteção, capacete de segurança, proteção auricular, luvas de proteção e máscara de proteção respiratória durante a utilização e manutenção do aparelho.
• Use óculos de proteção e luvas de proteção quando trocar acessórios. Utilize óculos de proteção e inicie a injeção com a velocidade mais lenta.
• Antes da utilização, leia com atenção a ficha de segurança do produto, as indicações na embalagem e as instruções de utilização do cartucho.
• Inicie a injeção da massa na área de trabalho imediata.
• Nunca aponte o produto na sua direção ou na direção de terceiros.
• Não olhe diretamente para a luz de trabalho (LED) nem aponte a luz para o rosto de outras pessoas. Existe risco de encandeamento.
• Nunca deixe o produto sem supervisão.
• Não ligue o produto se houver peças danificadas ou comandos operativos que não estejam a funcionar corretamente. Mande reparar o produto no Centro de Assistência Técnica Hilti.

• Mantenha a sua área de trabalho arrumada. Mantenha o local de trabalho livre de quaisquer objetos que possam provocar ferimentos. Use calçado antiderrapante.
• Tenha em atenção as influências ambientais. Não utilize o produto onde exista risco de incêndio ou de explosão.
• Não utilize cartuchos com defeito/gastos.

Utilização e manutenção de baterias

• Tenha em atenção as seguintes indicações de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões. Utilize baterias somente se estiverem em perfeitas condições técnicas.
• Manuseie cuidadosamente as baterias, a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos! As baterias não devem, em caso algum, ser modificadas ou manipuladas! As baterias não podem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas.
• Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outras formas, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos.

• Nunca utilize baterias recicladas ou reparadas.
• Nunca utilize a bateria ou uma ferramenta elétrica a bateria como ferramenta de percussão.
• Nunca exponha as baterias à radiação solar direta, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões.
• Não toque nos polos da bateria com os dedos, ferramentas, joias ou outros objetos condutores de eletricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos.
• Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques, queimaduras, incêndios e explosões.
• Utilize apenas carregadores e ferramentas elétricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respetivos manuais de instruções.
• Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos. Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passada uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia o documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".

Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio.

Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontrará efetuando a leitura do código QR na parte final deste manual de instruções.

Descrição

Visão geral 1

① Bocal de ligação (2) Parafusos de fixação para gancho de andaime ③ Gancho para o andaime (4) Roda de controlo da velocidade ⑤ Punho ⑥ Abertura de montagem para acessórios ⑦ Bateria ⑧ Indicação de estado da bateria ⑨ Botão de destravamento da bateria ⑩ Iluminação da zona de trabalho (LED) ⑪ Interruptor ⑫ Botão de destravamento do varão de avanço do pistão ⑬ Porta-cartucho ⑭ Varão de avanço do pistão curto ⑮ Punho ergonómico

16 Parafuso de fixação para punho ergonômico 17 Chave para sextavado interior para gancho de andaime e punho 18 Tampa dianteira Tubo de alumínio 20 Acessório do pistão para o processamento de cartuchos 21 Varao de avanço do pistão comprido

Utilização correta

O produto descrito é um dispensador a bateria. Destina-se ao processamento de cartuchos de 600 ml, assim como de cartuchos de 300 ml ou 310 ml. O produto deve ser operado com um porta-cartucho de plástico ou de alumínio.

• Para este produto, utilize apenas o Conjunto de porta-cartucho Hilti de plástico com o varao de avanço do pistão incluído: Para o processamento de cartuchos.
• Para este produto, utilize apenas o Conjunto de porta-cartucho de alumínio Hilti com o varao de avanço do pistão incluído: Para o processamento de cartuchos.
• Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas na tabela, no fim deste manual de instruções.
• Para estas baterias utilize apenas carregadores Hilti das séries referidas na janela no final deste manual de instruções.

Dispensador, gancho de andaime, manual de instruções.

Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

Proteção contra sobrecarga

O produto possui uma proteção contra sobrecarga. Se o consumo de corrente exceder o valor limite, o produto reduz automaticamente a velocidade de extrusão e, consequentemente, a força de extrusão.

Reduza a velocidade manualmente (através da roda de controlo da velocidade) e prossiga com uma velocidade mais baixa.

Se mantiver o interruptor on/off premido (após a ação da proteção contra sobrecarga, o motor desliga-se automaticamente após aprox. 1 minuto.

Soltando e voltando a pressionar o interruptor, pode continuar-se o trabalho.

Reduzindo a velocidade de extrusão, o utilizador pode, na maior parte das vezes, fazer uma desativação e permitir um processo de trabalho contínuo.

Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de energia, mensagens de erro e o estado da bateria.

Indicações relativas ao estado de energia e mensagens de erro

AVISO

Risco de ferimentos devido à queda da bateria!

• Com a bateria encaixada, antes de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria corretamente no produto para uso normal.

Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria.

O estado de carga, assim como possíveis avarias, são apresentados de forma permanente enquanto o produto conectado estiver ligado.

Estado Significado
Quatro (4) LEDs está sempre acemos a verde处于場: 100% a 71%
Três (3) LEDs está sempre acemos a verde处于場: 70% a 51%
Dois (2) LEDs está sempre acemos a verde处于場: 50% a 26%
Um (1) LED está sempre acemos a verde处于場: 25% a 10%
Um (1) LED pisca lentamente a verde处于場: de energia < 10%
Um (1) LED pisca rapidamente a verde A bateria de iões de litio está Completely descarregada. Carregue a bateria. Se o LED não estiver a piscar rapidamente antes de carregar a bateria, contacte o Centro de Assistência Tecnica Hilti.
Um (1) LED pisca rapidamente a amarelo A bateria de iões de litio ou o produto associado está sobrecarregados, demasiado quentes, demasiado frios ou existe alguma outras falha. O produto e a bateria devem ser realizados à temperatura de trabalho recommendada e o produit não deve ser sobrecarregado quando está a ser realizado. Se a pessoas persistir, contacte o Centro de Assistência Tecnica Hilti.
Um (1) LED acende-se a amarelo A bateria de iões de litio e o produto a ela liga-do não são compatíveis. Contacte a Assistência Tecnica Hilti.
Um (1) LED pisca rapidamente a vermelho A bateria de iões de litio está bloqueada e não podeContinuar a ser realizada. Contacte a Assistência Tecnica Hilti.

Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido à utilização inadequada, como por exemplo, quedas, perfurações, danos externos provocados pelo calor, etc.

Estado Significado
Todos os LEDs acendem como luz de perseguência e, em seguida, um (1) LED está sempre a verde.	A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.A bateria podeContinuar a ser realizada.
Todos os LEDs acendem como luz de perseguência e, em seguida, um (1) LED piscá rapidamente a amarelo.	Não foi possívelconcluar a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti.
Todo os LEDs acendem como luz de perseguência e, em seguida, um (1) LED está semprezado, a capacidade restante da bateria é inferior a 50%.Se um produto connectado não puder ser utilizes, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti.	Se um produit connectado não puder ser正常使用, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti.

Características técnicas

	CD 4-22
Geração de Produtos	02
Peso com tubo de alumínio sem bateria	2,6 kg (5,7 lb)
Peso com porta-cartucho sem bateria	2,2 kg (4,9 lb)
Controlo da velocidade	1 mm/s ... 10 mm/s (0,04 in/s ... 0,4 in/s)
Velocidade Tmaxima em vazio	10 mm/s ±2 mm/s (10 mm/s ±0,1 in/s)
Diâmetro interno do tubo	50,4 mm ... 50,8 mm (1,98 in ... 2,00 in)
Diâmetro do acessório do pistão	50,5 mm ... 50,7 mm (1,99 in ... 2,00 in)
Temperatura de armazenagem	-20 °C ... 70 °C (-4 °F ... 158 °F)
Temperatura ambiente durante oestrutura	-17 °C ... 60 °C (1 °F ... 140 °F)

Bateria

Tensão de的服务 da bateria	21,6 V
Peso da bateria	Consultar o fim deste manual de instruções
Temperatura ambiente durante o funciona	-17 °C ... 60 °C (1 °F ... 140 °F)
Temperatura de armazenagem	-20 °C ... 40 °C (-4 °F ... 104 °F)
Temperatura da bateria no inico do carraggio	-10 °C ... 45 °C (14 °F ... 113 °F)

Preparação do local de trabalho

AVISO

Risco de ferimentos devido a arranque involuntário!

Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado. Remova a bateria antes de efetuar ajustes na ferramenta ou substituir acessórios.

Tenha em atenção as instruções de segurança e as advertências desta documentação e no produto.

Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador. 2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos. 3. Carregue a bateria num carregador aprovado. 48

Colocar a bateria

AVISO

Risco de ferimentos devido a curto-circuito ou queda da bateria!

• Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos.
• Certifique-se de que a bateria engata sempre corretamente.

1. A bateria deve ser completamente carregada antes da primeira utilização. 2. Introduza a bateria no produto até engatar de forma audível. 3. Verifique se a bateria está corretamente encaixada.

Retirar a bateria

1. Pressione o botão de destravamento da bateria. 2. Puxe a bateria para fora do produto.

Montar gancho de andaime (acessório) 2

1. Aplique o gancho de andaime. 2. Fixe o gancho de andaime com os parafusos.

Proteção anti-queça

AVISO

Risco de ferimentos devido à queda de ferramentas e/ou acessórios!

• Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto.
• Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
• Não fixe nenhum cabo de segurança para ferramentas no gancho de cinto. Não utilize um gancho de cinto para elevação do produto.

Observe as diretivas nacionais para trabalhos em altura.

Como proteção anti-queda para este produto, utilize exclusivamente uma combinação do dispositivo de segurança Hilti #2293133 com o cabo de segurança para ferramentas Hilti #2261970.

Fixe o dispositivo de segurança nas aberturas de montagem para acessórios. Verifique se está bem apertado. Fixe um mosquetão do cabo de segurança para ferramentas no dispositivo de segurança e o segundo mosquetão a uma estrutura de suporte. Verifique se ambos os mosquetões estão bem apertados.

Observe os manuais de instruções do dispositivo de segurança Hilti, bem como do cabo de segurança para ferramentas Hilti.

Pré-montagem do porta-cartucho para cartuchos 3

1. Mantenha o botão de destravamento premido. 2. Insira a vara de avanço do pistão (curta) adequada na ferramenta, de modo a que o dentado fique para baixo. 3. Coloque o punho na vara de avanço do pistão, na parte traseira, e fixe-o com o parafuso. 4. Enrosque o porta-cartucho no local de ligação.

Inserir o cartucho 5

1. 1. Pressione o botão de destravamento. 2. Puxe as varas de avanço para trás até ao encosto. 3. Abra o cartucho com ajuda de uma lâmina afiada. 4. Monte o bocal fornecido.
2. Insira o cartucho no porta-cartucho com o fundo no sentido do pistão e incline-o para baixo, e engate na parte dianteira.
3. Empurre a vara de avanço do pistão manualmente para a frente, para garantir que o cartucho está bem posicionado.

Pré-montagem do tubo de alumínio para cartuchos

1. Mantenha o botão de destravamento premido. 2. Insira o varão de avanço do pistão (comprido) adequado na ferramenta, de modo a que o dente fique para baixo. 3. Coloque o punho no varão de avanço do pistão, na parte de trás, e fixe-o com o parafuso.

Certifique-se de que o acessório do pistão para cartucho está montado no varão de avanço do pistão.

4. Enrosque o porta-cartucho no local de ligação.

No processamento de cartuchos com o tubo de alumínio, deve desmontar-se de novo, obrigatoriamente, o acessório do pistão para cartucho; caso contrário, o cartucho ficará danificado.

Inserir o cartucho 6

1. Pressione o botão de destravamento.

Certifique-se de que o acessório do pistão para o processamento de cartuchos está enrolado no varão de avanço do pistão.

2. Puxe os varões de avanço para trás até ao encosto. 3. Desaparafuse a tampa dianteira. 4. Abra o cartucho com ajuda de uma ferramenta adequada e insira o cartucho. 5. Coloque a tampa fornecida com o cartucho, incluindo o bocal. 6. Volte a aparafusar a tampa dianteira.

Recomendamos que pressione o varão de avanço do pistão para a frente, até sentir uma resistência. Desta forma, o pistão encosta-se ao cartucho e é possível iniciar-se rapidamente a utilização.

Observe todas as normas de segurança e instruções de utilização.

As condições ambientais e a interação de temperatura, viscosidade do material, o material do recipiente e a seleção de tipo de bocal, tamanho do bocal e velocidade influenciam significativamente a exigência de desempenho ao produto.

Realize um teste de aplicação com o produto e o recipiente, para determinar o ajuste de potência e a velocidade ideais.

AVISO

Risco devido a produtos químicos. Utilização incorreta pode provocar ferimentos.

• Antes da utilização, leia com atenção a ficha de segurança do produto, as indicações na embalagem e as instruções de uso do cartucho.

Aplicação de massa

1. Pressione o interruptor.
2. Pressione a massa para sair.

Com a ajuda da roda de controlo da velocidade, pode fazer variar a velocidade de saída da massa.

Por princípio, uma velocidade de extrusão mais alta leva a forças de dosagem mais altas. Consoante as condições ambientais e a aplicação, a proteção contra sobrecarga pode ser realizada. Reduza a velocidade se a proteção contra sobrecarga se ativar repetidamente.

Retire o cartucho

1. Pressione o botão de destravamento. 2. Puxe os varões de avanço para o encosto. 3. Levante o cartucho na parte dianteira e retire-o do porta-cartucho.

Retirar o cartucho

1. Desaparafuse a tampa dianteira. 2. Retire o bocal em conjunto com o cartucho restante.

Conservação e manutenção

AVISO

Risco de lesão com a bateria encaixada!

Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção!

Conservação do produto

• Remova sujidade persistente com cuidado.
• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
• Utilize um pano limpo e seco para limpar os contactos do produto.

Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva).

Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.

• Mantenha a bateria sem resíduos de óleo e massa consistente externos. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Manutenção

• Verifique regularmente todos os componentes visíveis quanto a danos e os comandos quanto ao funcionamento correto.
• Não opere o produto se existirem danos e/ou perturbações de funcionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.
• Nos trabalhos de conservação e manutenção, aplique todos os dispositivos de proteção e verifique se funcionam corretamente.

Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group

Transporte e armazenamento de ferramentas a bateria e baterias

Transporte

CUIDADO

Arranque inadvertido durante o transporte!

Transporte os seus produtos sempre sem as baterias colocadas! Retire a(s) bateria(s). - Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias. - As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora. - Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte.

Armazenamento

AVISO

Dano acidental devido a baterias com defeito ou a perderem líquido!

• Armazene os seus produtos sempre sem as baterias colocadas!
• Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características Técnicas.
• Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador.
• Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro. ▶ Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas.
• Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento.

Ajuda em caso de avarias

Em todas as avarias, observe o indicador do estado de energia e de avaria da bateria. Consultar capítulo Indicações da bateria de iões de lítio.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.

Avaria Causa possível Solução
O produit não funciona. A	bateria não está completenesse encaixada.	Encaixe a bateria com clique audível.
A bateria descarrega-se mais depressa do que hxuualmente.	Temperatura ambiente muito baixa.	Deixe a bateria aquecer lentamente até à temperatura ambiente.
A bateria não encaixa com clique audível.	Patilha de fixação suja na bateria.	Limpe a patilha de fixação e encaixe a bateria na posicao de trabalho.
Avaria Causa possível Solutação
O produit ou a bateria aquece demasiado.	Avaria electrica. ▷ Desligue o	produito imedia-tamente, retire a bateria,observe a mesma, deixe-a arrefecer e contacte o Centro de Assistência Técnica Hilti.

Reciclagem

AVISO

Perigo de ferimentos devido a eliminação incorreta! Riscos para a saúde devido à fuga de gases ou líquidos.

• Não envie quaisquer baterias danificadas!
• Para evitar curto-circuitos, cubra as conexões com um material não condutor.
• Elimine as baterias de modo a mantê-las longe do alcance das crianças.
• Efetue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a Empresa de recolha de lixo responsável.

Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.

• Não deite as ferramentas elétricas, aparelhos eletrónicos e baterias no lixo doméstico!

Garantia do fabricante

Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.

Declaração FCC (para usuários nos EUA)/Declaração IC (para usuários no Canadá)

Esta ferramenta foi testada e declarada dentro dos limites estipulados para equipamentos digitais da Classe B, de acordo com a Parte 15 das Regras FCC. Estes limites correspondem a um nível de proteção razoável contra interferências prejudiciais em instalações residenciais. Estas ferramentas geram, usam e podem irradiar energia de radiofrequência e, se não forem instaladas e utilizadas segundo estas instruções, podem causar interferências prejudiciais nas comunicações de rádio.

No entanto, não é absolutamente garantido que não ocorrerão interferências numa instalação particular. Caso esta ferramenta provoque interferências na recepção de rádio ou de televisão, o que poderá ser verificado ao ligar e desligar a ferramenta, a solução será tentar corrigir esta interferência da seguinte forma:

• Reorientar ou deslocar a antena receptora.
• Aumentar a distância entre a ferramenta e o receptor.
• Ligar a ferramenta a uma tomada num circuito diferente daquele a que o receptor está ligado.
• Consulte o seu agente comercial ou um técnico de rádio e televisão experiente.

Este dispositivo está de acordo com a Parte 15 das especificações FCC e RSS-210 do ISED.

A utilização está sujeita às duas seguintes condições:

• Esta ferramenta não deve produzir interferência prejudicial.
• A ferramenta tem de aceitar qualquer interferência, incluindo interferências que possam causar funcionamento indesejado.

Alterações ou modificações à ferramenta que não sejam expressamente aprovadas pela Hilti podem limitar o direito do usuário de operar com esta ferramenta.

Mais informações

Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2293543

Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.

Hilti Corporation

LI-9494 Schaan

Tel.: [phone]

Fax: [phone]

www.hilti.com
