pt Manual de instruções original 42

Manual de instruções original

1 Indicações sobre a documentação

1.1 Sobre esta documentação

• Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
• Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual.

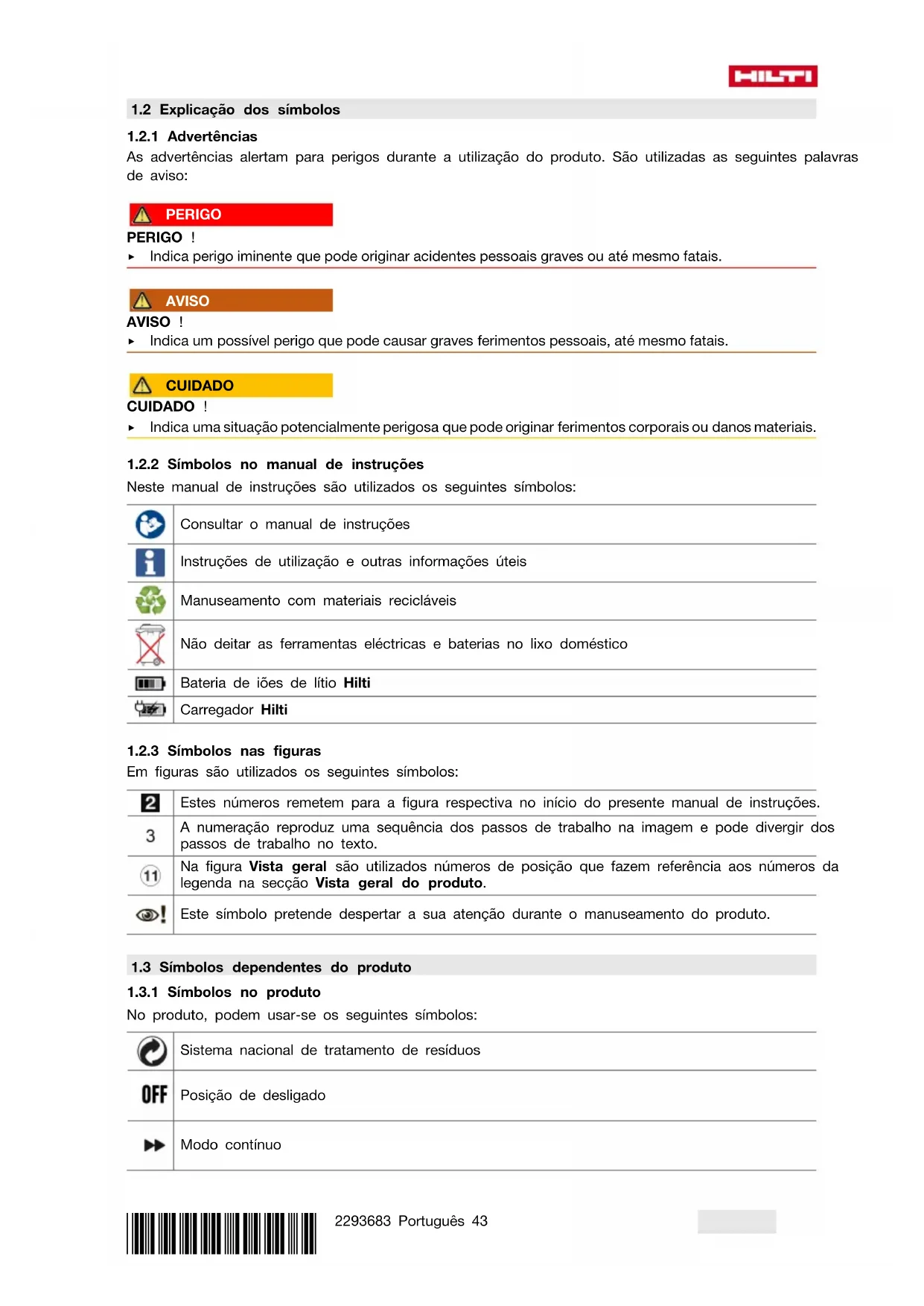

1.2 Explicação dos símbolos

1.2.1 Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso:

PERIGO

PERIGO !

- Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO !

- Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.

CUIDADO

CUIDADO !

- Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos:

Consultar o manual de instruções

Instruções de utilização e outras informações úteis

Manuseamento com materiais recicláveis

Não deitar as ferramentas eléctricas e baterias no lixo doméstico

Bateria de iões de lítio Hilti

Carregador Hilti

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos:

Estes números remetem para a figura respectiva no início do presente manual de instruções.

A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto.

Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto.

Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.

1.3 Símbolos dependentes do produto

1.3.1 Símbolos no produto

No produto, podem usar-se os seguintes símbolos:

Posição de desligado

Modo contínuo

HILTI

5...70	Dosagem volumétrica 5...70 ml
1...14	Dosagem volumétrica 1...14
→	Função de descarte
	Função de repetição
---	Corrente contínua
	O produto suporta a tecnologia NFC que é compatível com plataformas iOS e Android.
Li-Ion	Bateria de iões de lítio
	Nunca utilize a bateria como ferramenta de percussão.
	Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas.
	Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada.
	Se existente no produto, isso significa que o produto foi certificado por este organismo de certificação para o mercado americano e canadiano de acordo com as normas em vigor.

1.4 Dados informativos sobre o produto

Os produtos HILTI destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

A designação e o número de série são indicados na placa de características.

- Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.

Dados do produto

Tipo: HDE 500-22
Geração: 02
N.° de série:

2 Segurança

AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as normas de segurança e instruções para futura referência.

O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo).

Segurança no posto de trabalho

Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.
- Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.

Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta.

Segurança eléctrica

A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico.
Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra.
As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabo de ligação danificados ou emaranhados aumentam o risco de choque eléctrico.
- Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos.
Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico.

Segurança física

Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves.
Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões.
Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes.
- Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos.
Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas.
- Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis.
Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo.
- Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo.

Utilização e manuseamento da ferramenta eléctrica

• Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites.
• Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada.
• Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica.
• Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas.
• Faça uma manutenção regular de ferramentas eléctricas e acessórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas

HILTI

que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente.

Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar.
Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo.
Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas.

Utilização e manuseamento da ferramenta a bateria

• Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias.
• Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
• Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio.
• Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele.
• Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos.
• Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130 °C (265 °F) podem provocar uma explosão.
• Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.

Manutenção

A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha.
Nunca faça a manutenção de baterias danificadas. Qualquer manutenção de baterias só deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.

2.2 Normas de segurança adicionais

Segurança física

• Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios.
  Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas.
  Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos.
  ▶ Use óculos de protecção e luvas de protecção quando trocar acessórios.
• Antes da utilização leia com atenção a ficha de segurança do produto, as indicações na embalagem e as instruções de utilização do cartucho.
• Inicie a injecção da massa na área de trabalho imediata.
• Nunca aponte o produto na sua direcção ou na direcção de terceiros.
• Nunca deixe o produto sem supervisão.
• Não ligue o produto, se houver peças danificadas ou comandos operativos que não estejam a funcionar correctamente. Mande reparar o produto no Centro de Assistência Técnica Hilti.

Segurança no local de trabalho

• Mantenha a sua área de trabalho arrumada. Mantenha o local de trabalho livre de quaisquer objectos que possam provocar ferimentos.
  ▶ Use calçado antiderrapante.
• Tenha em atenção as influências ambientais. Não utilize o produto onde exista risco de incêndio ou de explosão.

- Não utilize cartuchos com defeito/gastos.

2.3 Utilização e manutenção de baterias

• Tenha em atenção as seguintes normas de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões.
• Utilize baterias somente se estiverem em perfeitas condições técnicas.
• Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos!
  As baterias não devem, em caso algum, ser modificadas ou manipuladas!
  As baterias não devem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas.
• Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos.
  ▶ Nunca utilize baterias recicladas ou reparadas.
• Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão.
  Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões.
• Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos.
  Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões.
  Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções.
• Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos.
  Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".

Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio. → Página 54

Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções.

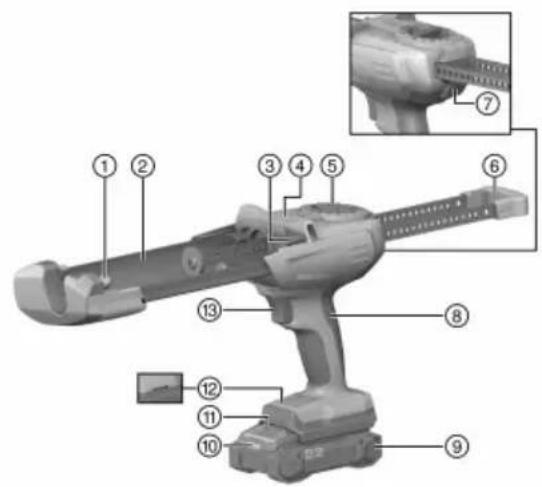

3.1 Visão geral

① Pino de assento dianteiro para montagem do suporte/cartucho
② Fixação para alojamento do suporte/cartucho
③ Pino de assento traseiro para montagem do suporte/cartucho
④ LED da ferramenta
⑤ Selector de dosagem
⑥ Varões de pistões paralelos com punho
⑦ Botão de desprendimento
⑧ Punho
⑨ Bateria
⑩ Indicação de estado da bateria
⑪ Botão de destravamento da bateria
⑫ Abertura de montagem para acessórios
⑬ Interruptor de pressão

Acessórios

⑭ Cartucho
⑮ Suporte preto
⑯ Suporte vermelho
⑰ Cartucho

3.2 Utilização correcta

O produto destina-se ao esvaziamento de cartuchos Hilti e à dosagem do seu conteúdo. O dispensador a bateria HDE 500-22 destina-se exclusivamente ao processamento dos cartuchos Hilti de 330 ml ou 500 ml e de cartuchos de 580 ml.
O produto pode ser operado com um suporte ou cartucho:

• Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
• Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela no final deste manual de instruções.

3.3 Incluído no fornecimento

Dispensador, manual de instruções

Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

3.4 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.4.1 Indicações relativas ao estado de carga e mensagens de erro

AVISO

Risco de ferimentos devido à queda da bateria!

Com a bateria encaixada, depois de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado.

Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado.

Estado Significado
Quatro (4) LEDs estão sempre acesos a verde Estado de carga: 100% a 71%
Três (3) LEDs estão sempre acesos a verde Estado de carga: 70% a 51%
Dois (2) LEDs estão sempre acesos a verde Estado de carga: 50% a 26%
Um (1) LED está sempre aceso a verde Estado de carga: 25% a 10%
Um (1) LED pisca lentamente a verde Estado de carga: < 10%
Um (1) LED pisca rapidamente a verde A bateria de iões de lítio está completamente des-carregada. Carregue a bateria.Se o LED ainda estiver a piscar rapidamente depois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti.
Um (1) LED pisca rapidamente a amarelo A bateria de iões de lítio ou o produto associado estão sobrecarregados, demasiado quentes, demasiado frios ou existe alguma outra falha.O produto e a bateria devem ser utilizados à temperatura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utilizado.Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti.
Um (1) LED acende-se a amarelo A bateria de iões de lítio e o produto a ela ligado não são compatíveis. Contacte a Assistência Técnica Hilti.
Um (1) LED pisca rapidamente a vermelho	A bateria de iões de lítio está bloqueada e não pode continuar a ser utilizada. Contacte a Assistência Técnica Hilti.

3.4.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc.

Estado Significado
Todos os LEDs acendem como luz de perseguição, em seguida, um (1) LED está sempre aceso a verde.	A bateria pode continuar a ser utilizada.
Todos os LEDs acendem como luz de perseguição, em seguida, um (1) LED pisca rapidamente a amarelo.	Não foi possível concluir a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti.
Todos os LEDs acendem como luz de perseguição, em seguida, um (1) LED está sempre aceso a vermelho.	Se um produits conectado ainda puder ser utilizado, a capacidade restante da bateria é inferior a 50%.Se um produits conectado já não puder ser utilizado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti.

3.5 LED da ferramenta no processo de dosagem

Estado Posição da	roda de dosagem / Símbolo	Significado
LED acende a verde	Função de descarte→Função de repetição©Dosagem volumétrica1..14	Descarte / dosagem realizado com sucesso.
LED acende a vermelho	Função de descarte→Função de repetição©Dosagem volumétrica1..14	Descarte / dosagem interrompido.Volume de descarte / dosagem não aplicado por completo.
LED pisca a vermelho	Função de descarte→Função de repetição©Dosagem volumétrica1..14	O volume restante existente no cartucho não é suficiente para o próximo processo de dosagem ajustado na roda de dosagem, para a repetição do processo de dosagem anterior ou para a função de descarte.

	HDE 500-22
Peso sem bateria	1,9 kg(4,2 lb)
Tensão nominal	21,6 V
Temperatura de armazenamento	-40 °C ... 85 °C(-40 °F ... 185 °F)
Temperatura ambiente durante o funcionamento	-17 °C ... 60 °C(1 °F ... 140 °F)

4.1 Bateria

Tensão de serviço da bateria	21,6 V
Peso da bateria	Consultar o fim deste manual de instruções
Temperatura ambiente durante o funcionamento	-17 °C ... 60 °C(1 °F ... 140 °F)
Temperatura de armazenagem	-20 °C ... 40 °C(-4 °F ... 104 °F)
Temperatura da bateria no início do carregamento	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Preparação do local de trabalho

AVISO

Risco de ferimentos devido a arranque involuntário!

• Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado.
• Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios.

Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

5.1 Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador.
2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.
3. Carregue a bateria num carregador aprovado. → Página 48

5.2 Colocar a bateria

AVISO

Risco de ferimentos devido a curto-circuito ou queda da bateria!

• Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos.

• Certifique-se de que a bateria engata sempre correctamente.

• A bateria deve ser completamente carregada antes da primeira utilização.

• Introduza a bateria no produto até engatar de forma audível.
• Verifique se a bateria está correctamente encaixada.

5.3 Retirar a bateria

1. Pressione o botão de destravamento da bateria.
2. Puxe a bateria para fora do produto.

5.4 Protecção anti-queda

AVISO

Risco de ferimentos devido a queda de ferramentas e/ou acessórios!

Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto.
- Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
- Não fixe nenhum cabo de segurança para ferramentas no gancho de cinto. Não utilize um gancho de cinto para elevação do produto.

Observe as directivas nacionais para trabalhos em altura.

Utilize o cabo de segurança para ferramentas Hilti #2261970 ou #2261971 como protecção anti-queda para este produto.

• Fixe o mosquetão a uma estrutura de suporte. Verifique se o mosquetão está bem apertado.
• Consoante o cabo de segurança para ferramentas Hilti utilizado, fixe o segundo mosquetão ou o laço no produto, como ilustrado na imagem. Verifique se está bem apertado.

Observe o manual de instruções do cabo de segurança para ferramentas Hilti.

5.5 Inserir o suporte e o cartucho

CUIDADO

Perigo de entalamento Mãos podem ser entaladas ao rodar sem atenção o suporte.

Ao rodar o suporte, não deixe as mãos na zona do alojamento dos suportes.

CUIDADO

Risco de ferimentos Risco devido a produtos químicos.

- Verifique o suporte quanto a danos ou sujidade. Ambos os pistões devem poder mover-se livre e completamente para a frente e para trás dentro do suporte. Substitua os suportes danificados e/ou muito sujos.

1. Pressione o botão de destravamento.
2. Puxe os varões de avanço para trás até ao encosto.
3. Insira a parte dianteira do suporte no pino de assento dianteiro.
4. Puxe o suporte para o pino de assento traseiro e rode o suporte para cima.
5. Enrosque o bocal misturador no cartucho.
6. Empurre o cartucho para dentro do suporte.
7. Rode o suporte para dentro do produto.

5.6 Inserir o cartucho

1. Pressione o botão de destravamento.
2. Puxe os varões de avanço para trás até ao encosto.
3. Insira a parte dianteira do cartucho no pino de assento dianteiro.
4. Puxe o cartucho para o pino de assento traseiro e rode o cartucho para cima.
5. Enrosque o bocal misturador no cartucho.
6. Rode o cartucho para dentro do produto.

5.7 Não utilizar a resina inicial

AVISO

Risco de ferimentos Risco devido a produtos químicos.

- Nunca aponte o dispensador na sua direcção ou na de terceiros. Inicie a dosagem apenas com o misturador enroscado. Utilização incorrecta pode provocar ferimentos.

A resina inicial dispensada tem de ser descartada após cada substituição do bocal misturador. A resina que escoa no início não é adequada para ser utilizada.

5.7.1 Descartar manualmente a resina inicial dispensado

1. Coloque o selector de dosagem na posição.
2. Pressione o interruptor de pressão até que o misturador esteja completamente cheio.
3. Coloque o selector de dosagem na quantidade de resina inicial dispensada correspondente.

Respeite o volume de descarte nas instruções para o cartucho.

1. Não utilize a resina inicial dispensada.

5.7.2 Resina inicial dispensada com função de descarte

A função de descarte oferece ao utilizador a vantagem de poder dosear a quantidade necessária da resina a descartar.

Antes de começar, verifique se a bateria é suficiente para a utilização da função de descarte.

1. Coloque o selector de dosagem na posição.
2. Pressione o interruptor de pressão até que o misturador esteja completamente cheio.
3. Coloque o selector de dosagem na posição da função de descarte e mantenha o interruptor de pressão pressionado, até que o dispensador pare automaticamente a função de descarte.
4. Quando tiver sido despendida a quantidade de descarte necessária, o LED da ferramenta acende a verde.
5. Caso contrário, o LED da ferramenta acende a vermelho. Neste caso, repita o procedimento para o descarte da resina.

Em caso de não repetição do procedimento de descarte de resina, isso pode dar origem a falhas na mistura e a valores de carga reduzidos.

É necessário encher o misturador até à ponta, antes de se começar a dispensar a resina necessária para o descarte. De contrário, a quantidade descartada não será suficiente.

O descarte do fluxo inicial de resina apenas deverá ocorrer através do misturador fornecido, não através da mangueira de extensão.

6 Utilização

Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

6.1 Injectar resina

Para cada novo cartucho e no caso de um misturador endurecido, utilize um novo bocal misturador.

1. Pressione o interruptor de pressão.
2. Injecte a resina.

6.2 Função de repetição

A função de repetição oferece a possibilidade de repetir a quantidade de resina anteriormente doseada, independentemente do modo de dosagem (modo de dosagem contínua / dosagem volumétrica).

Coloque a roda de dosagem no símbolo de repetição e mantenha o interruptor de pressão pressionado, até que o dispensador pare automaticamente a dosagem.
Se o volume tiver sido correctamente doseado, o LED da ferramenta acende a verde.
Se o volume pretendido não tiver sido completamente doseado devido a uma interrupção, o LED da ferramenta acende a vermelho.
Para concluir a dosagem interrompida, consultar o capítulo: Conclusão de processo de dosagem interrompido → Página 53.

Após o enchimento do furo, certifique-se sempre que existe suficiente resina no furo. Respeite o volume de enchimento nas instruções para o cartucho.

6.3 Conclusão de processo de dosagem interrompido

O processo de dosagem foi interrompido demasiado cedo devido:

1. Soltar o interruptor de pressão antes do fim do processo de dosagem

2. Resina insuficiente para o processo de dosagem no cartucho

3. Bateria descarregada

O LED da ferramenta acende a vermelho.

Um processo de dosagem interrompido pode ser concluído através de um duplo clique e segurando o interruptor de pressão.

A conclusão correta do processo de dosagem é indicada através do LED de ferramenta verde.

Após a troca do cartucho e do descarte da resina inicial dispensada com auxílio da função de descarte, é necessário voltar a ajustar a quantidade de dosagem originalmente pretendida na roda de dosagem, antes de efectuar o duplo clique.

Esta função está disponível para todas as posições no selector de dosagem, excepto no modo de dosagem contínua e função de descarte.

Após o enchimento do furo, certifique-se sempre que existe suficiente resina no furo.

Respeite o volume de enchimento nas instruções para o cartucho.

6.4 Retirar o suporte e o cartucho

1. Coloque o selector de dosagem na posição.
2. Pressione o botão de destravamento.
3. Puxe os varões de avanço para trás até ao encosto.
4. Rode o suporte para cima.
5. Retire o cartucho.
6. Pressione a patilha no suporte.
7. Pressione o suporte para baixo no pino de assento traseiro.
8. Puxe o suporte para baixo do pino de assento dianteiro.

6.5 Retirar o cartucho 8

1. Coloque o selector de dosagem na posição.
2. Pressione o botão de destravamento.
3. Puxe os varões de avanço para trás até ao encosto.
4. Rode o cartucho para cima.
5. Pressione o cartucho para baixo no pino de assento traseiro.
6. Puxe o cartucho para baixo do pino de assento dianteiro.

AVISO

Risco de lesão com a bateria encaixada!

- Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção!

Conservação do produto

• Remover a sujidade persistente com cuidado. Mantenha o LED da ferramenta sempre limpo.
• Caso existam, limpe as saídas de ar cuidadosamente com uma escova seca.
• Limpar a carcaça apenas com um pano ligeiramente humedecido. Não utilizar produtos de conservação que contenham silicone, uma vez que estes poderiam danificar os componentes de plástico.
• Lubrifique, em caso de necessidade, os varões de avanço dos pistões com óleo.

Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva).

Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.

• Mantenha a bateria sem resíduos de óleo e gordura. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
• Limpar a carcaça apenas com um pano ligeiramente humedecido. Não utilizar produtos de conservação que contenham silicone, uma vez que estes poderiam danificar os componentes de plástico.

Manutenção

• Verificar, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.
• Em caso de danos e/ou perturbações de funcionamento, não operar o produto. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti.
• Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento.

Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group.

8 Transporte e armazenamento de ferramentas a bateria e baterias

Transporte

CUIDADO

Arranque inadvertido durante o transporte!

- Transporte os seus produtos sempre sem as baterias colocadas!

▶ Retire a/as bateria(s).
Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias.
As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora.
- Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte.

Armazenamento

AVISO

Dano acidental devido a baterias com defeito ou a perderem líquido!

- Armazene os seus produtos sempre sem as baterias colocadas!

• Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas.
• Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador.
  Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro.
• Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas.
• Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento.

8.1 Transporte e armazenamento de dispensadores

- Coloque o selector de dosagem na posição para transporte e armazenamento.

9 Ajuda em caso de avarias

Em todas as avarias, observe o indicador do estado de carga e de avaria da bateria. Consultar capítulo Indicações da bateria de iões de lítio.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.

Avaria Causa possível Solução
O produto não funciona.	A bateria não está completamente encaixada.	Encaixe a bateria com clique audível.
	A bateria está descarregada.	Substitua a bateria.
	Selector de dosagem emiff	Seleccione uma dosagem pretendida.
O produto interrompe antecipadamente o processo de extrusão	Protecção contra sobrecarga re-age; resina endureceu no misturador	Substitua o bocal misturador.
	Protecção contra sobrecarga re-age; Forças de extrusão demasi-ado elevadas para o produto.	Aumente a temperatura do cartucho.
	Cartucho vazio	Substitua o cartucho vazio.
A bateria não encaixa com clique audível.	Patilha de fixação suja na bateria.	Limpe a patilha de fixação e encaixe a bateria. Se o problema persistir, contacte o Centro de Assistência Técnica Hilti.
Forte aquecimento no produto ou na bateria.	Sobrecarga por ter excedido os limites do produto.	Antes de todos os trabalhos, tenha em atenção a indicação da potência do seu produto. Consulte as Características técnicas.
	Avaria eléctrica	Desligue o produto imediata-mente, retire a bateria, observe a mesma, deixe-a arrefecer e contacte o Centro de Assistência Técnica Hilti.
Não é possível rodar o su-porte para dentro do produto	O cartucho não está completa-mente inserido no suporte.	Empurre o cartucho até ao encosto para dentro do suporte
Não é possível rodar o su-porte para dentro do produto	Varão de avanço do pistão não completamente puxado para trás	Pressione o botão de destrava-mento e puxe o varão de avanço do pistão completamente para trás.
O suporte não encaixa com “clique” audível	Patilhas de fixação sujas ▶ Limpe	as patilhas de fixação.
	Patilhas de fixação danificadas ▶	Coloque um outro suporte. Se o problema persistir, contacte o Centro de Assistência Técnica Hilti.
Não sai produto do mistura-dor	Resina endureceu no misturador ▶	Desenrosque o misturador endurecido e enrosque um misturador novo.
	O interruptor de dosagem encontra-se na função de repetição sem definição prévia da quantidade de extrusão.	Defina uma quantidade de extrusão antes de utilizar a função de repetição.

10 Reciclagem

AVISO

Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos.

• Não envie quaisquer baterias danificadas!
  Para evitar curto-circuitos, cubra as conexões com um material não condutor.
• Elimine as baterias de modo a mantê-las longe do alcance das crianças.
  ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.

Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a liclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu arelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao vendedor.

- Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!

11 Garantia do fabricante

Em caso de dúvidas quanto às condições de garantia, contacte o seu parceiro Hilti local.

12 Mais informações

Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2293683

Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.

NURON

B 22-55 (01)	0,56 kg	1.23 lb
B 22-85 (01)	0,77 kg	1.70 lb

C 4-22

C 6-22

C 8-22
