Tipo de produto	Projetor LED PAR plano RGBW
Marca	FoneStar
Modelo	PAR70L
Número de LEDs	7 × 10 W
Tipo de LED	RGBW (4 em 1)
Alimentação	100-240 V CA, 70 W
Dimensões (C × L × P)	176 × 178 × 111 mm
Peso	Aproximadamente 1,5 kg (estimativa)
Canais DMX	4 ou 8 canais selecionáveis
Conectores DMX	XLR 3 pinos (IN e OUT)
Saída de alimentação	4,5 A máx (POWER OUT)
Controles	Tela integrada, botões MODE, SET, ENTER
Modos de operação	Manual, Auto (efeitos), Som, DMX, Mestre/Escravo
Funções manuais	Mix RGBW, strobo branco, cores fixas
Funções automáticas	3 efeitos integrados com velocidade ajustável
Ativação por som	Sim, microfone integrado, temporização ajustável
Acessórios fornecidos	Suporte de fixação duplo arco
Instalação	Chão, montagem em tripé ou ancoragem
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco e macio; evitar qualquer líquido
Segurança	Manter a mais de 50 cm de materiais inflamáveis; não olhar diretamente para o feixe a menos de 15 cm; não abrir o aparelho
Peças de reposição e reparabilidade	Contate o serviço pós-venda FoneStar; não trocar os LEDs você mesmo

Perguntas frequentes - PAR70L FoneStar

Como redefinir as configurações de fábrica?

Desligue o aparelho, mantenha o botão MODE pressionado enquanto religa até que a tela exiba 'd--' ou 'A--'. Solte e ajuste conforme desejado.

Como ajustar o endereço DMX?

Pressione MODE até exibir 'd--' (4 canais) ou 'A--' (8 canais). Use SET para escolher o endereço (001-512) e confirme com ENTER.

Como ativar o modo som?

Selecione o modo SOUN com o botão MODE. Use SET para ajustar o tempo de acendimento (01 = curto, ~99 = longo) e confirme com ENTER.

Como conectar vários projetores em cascata?

Conecte o DMX OUT do primeiro ao DMX IN do seguinte com um cabo XLR. Para a alimentação, ligue o POWER OUT do primeiro ao POWER IN do seguinte (não exceder 4,5 A total).

O que fazer se o projetor não responder ao DMX?

Verifique o endereço DMX, a fiação e certifique-se de ter um resistor de terminação de 120 Ω entre os pinos 2 e 3 do último aparelho.

Como limpar o projetor?

Sempre desconecte o aparelho antes da limpeza. Use um pano seco e macio para remover a poeira. Nunca use líquidos ou produtos abrasivos.

Posso substituir os LEDs eu mesmo?

Não, a substituição dos LEDs deve ser feita por um técnico qualificado. Contate o serviço pós-venda FoneStar para qualquer reparo.

Qual é o consumo elétrico?

O consumo é de 70 W sob alimentação de 100-240 V CA.

Como configurar o modo mestre/escravo?

Conecte os aparelhos em cascata. Configure todos os escravos para SLAu com o botão MODE. No mestre, escolha um modo diferente de DMX (ex: automático ou manual).

Qual é o comprimento máximo do cabo DMX?

O comprimento total da linha DMX não deve exceder 100 metros. Acima disso, podem ocorrer interferências.

MANUAL DE UTILIZADOR PAR70L FoneStar

CONTROLES Y FUNCIONES

PANEL POSTERIOR

CONEXION Y FUNCIONAMIENTO

• Foco PAR LED plano RGBW.

• Funcionamento em modo automatico, manual, (ajuste de cores e estroboscópio branco), ativação por som, controlo DMX e principal/segundário.

• Seção de cores, estroboscópio e modo deestrutura por écraintrigrado.
• Seção de cores, dimmer, estroboscópio e velocidade de transição ajustável por controladora DMX.
• Dimensores reduzidas e estrutura leve.
• Pés de borracha na parte inferior para iluminação ascendente.
• Suporte de fixação com arco duplo para colocar no chão ou fixação elevada.
• Ideal para cenariosoespequenos e festas portateis.
• Instalação amplíavel com ligação em cascata.
• Microfone incorporado.

CONTROLOS E FUNÇÉS

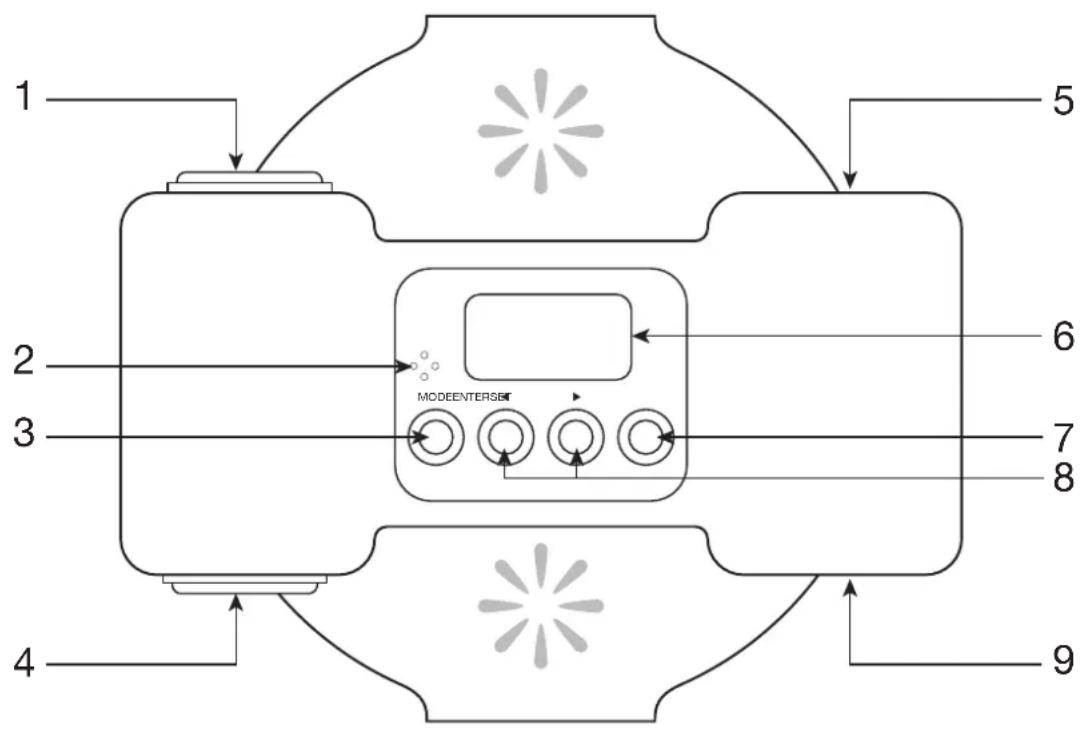

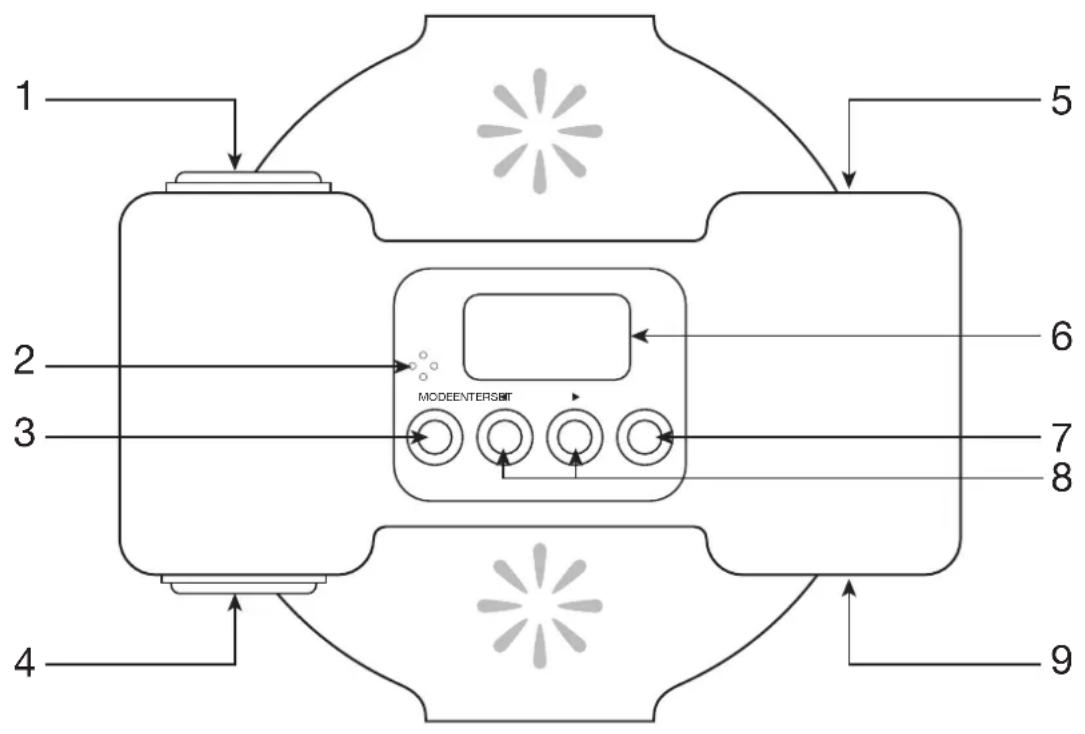

PANEL POSTERIOR

1.- POWER IN: alimentação 100-240 V CA.
2.- Microfone.
3.- MODE: permite alterar o modo de funciona.
4.- POWER OUT: saía de alimentação, 4'5 A máximo.
5.- DMX IN: entrada de sinal de controlo, conetor XLR 3 pinos.
6.- ECRA: aparea o modo atual de funciona do equipoamento.
7.- ENTER: confirmma o valor atual do parâmetro configurado.
8.- SET: aumento/diminui o valor do modo selecionado. Para confirmar a selecao pressione ENTER.
9.- DMX OUT: saía de sinal de controlo, conetor XLR 3 pinos.

LIGACAO E FUNCIONAMENTO

SSecione o modo de functiamento using os botoes MODE. Para efetuar alteracoes dentro de um mode utilize os botoes SET e pressione ENTER para validate a configuração.

Aabela segunte aporta todo os modos de funcaoamento e os valores possiveis de configuraao de.
cada modo.

	MODO VALOR FUNÇÃO
CONTROLDMX	d -- - 001-512 Controlo DMX 4 canais. Valor: endereço DMX
	A -- - 001-512 Controlo DMX 8 canais. Valor: endereço DMX
MANUAL	r -- - 000-255	Criar cor misturando intensidades de vermelho (r -- -), verde (G -- -),azul (b -- -) e branco (u -- -).Valor: intensidade de cor (000: minimo, 255: maior)
	G -- - 000-255
	b -- - 000-255
	u -- - 000-255
	FH -- 01-99 Luz estroboscópio branca. Valor: velocidade (01: lento, 99: muito rápido)
	CL -- 00-08 Cores fixas pré-estabelecidas. Valor: cor
AUTO	CC -- 00-99 Efeito 1. Valor: velocidade (01: lento, 99: muito rápido)
	dE -- 00-99 Efeito 2. Valor: velocidade (01: lento, 99: muito rápido)
	CP -- 00-99 Efeito 3. Valor: velocidade (01: lento, 99: muito rápido)
SOM	SOUD-	Ativação por som. Valor: tempo leds ON (01: pouco, ~3 seg)

CONTROLO DMX

Para controlar o aparelho por controladora DMX:

• Selecione o modo deestrumento DMX desejado: 8 ou 4 canais como aparecido na tabela superior. Utilize o botao MODE e SET para selecionar o numero de canais e pressione ENTER para validar a configuraçao.
• Seleciono o endereço DMX para o controlo esta barra led com um valor entre 1 e 512. Utilize o botão MODE e SET para selecionar o endereço DMX e pressione ENTER para validar a configuração.
• De seguida indicamos as funções de cada canal nos不同类型ados deestrumento DMX:

4 canais (d):

CANAL VALOR	FUNÇÃO
CH1	000-255	Intensidade de vermelho
CH2	000-255	Intensidade de verde
CH3	000-255	Intensidade de azul
CH4	000-255	Intensidade de branco

8 canais (A):

CHANNEL	VALUE	FUNÇÃO
CH1	000-255	Intensidade de luz geral
CH2	000-255	Intensidade de vermelho
CH3	000-255	Intensidade de verde
CH4	000-255	Intensidade de azul
CH5	000-255	Intensidade de branco
CH6	000-255	Veloculdade de estroboscópio RGBW
CH7	000-050	Sem efeito
	051-100	Efeito 1
	101-150	Efeito 2
	151-200	Efeito 3
	201-250	Efeito 4
	251-255	Ativação por som
CH8	000-255	Veloculdade, de lenta a<rapida>

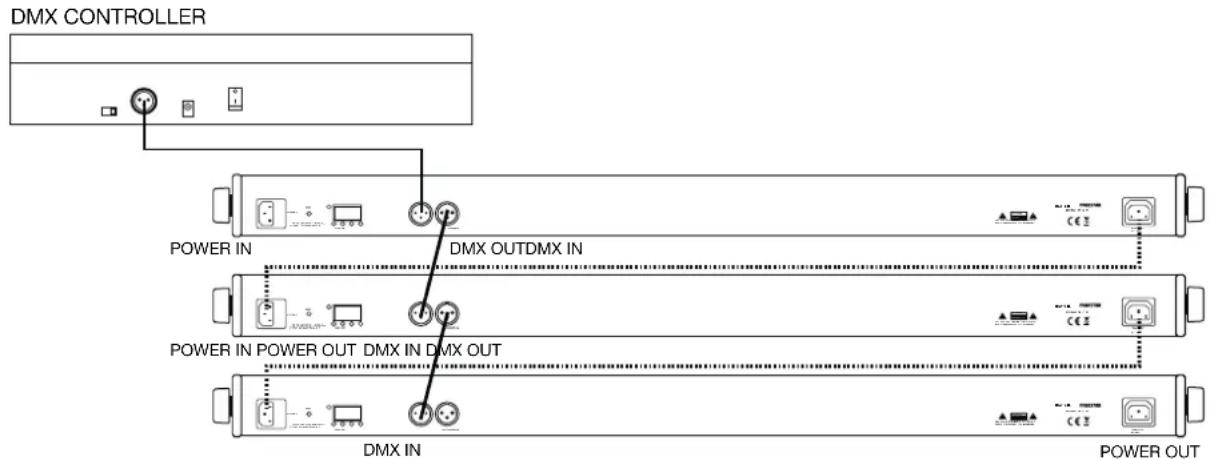

• É possível ligar various equipamentos em cascata para'utilisation emconjunto (caso estejam no mesmo endereço DMX) ou separadamente (caso estejam em发展目标 endereços DMX).

Ligue um cabo XLR entre a entrada DMX IN do aparecido e a saía DMX OUT da controladora DMX, caso soit o primeiro elemento da cadeia, ou a saía DMX OUT do elemento anterior da cadeia de iluminação da sua instalação.

Tambem e possivel utilizea umalmpada para alimentar da mesma forma todas as seguantes da cadeia de iluminação, como aparecido na imagem.

Para a interligação deve utilizes cabos XLR com a segunte configuração:

XLR macho (vista pinos)

IMPORTANTE: o Conjunto total de cabos para interligação de equipamentos numa红线 não deve excesser 100 metros. Para fazer interferências na红线, é recomendado colocar no终极 elemento da cadeia um terminador de红线 – consiste numa resistência de 120 entre os terminais 2 e 3 do conetor XLR DMX OUT do终极 elemento.

• Ligue todos os elementos à rede electrica e ative-os para fazer autilizar.

CONTROLO PRINCIPAL SECUNDARIO

O funciona principal-secundário permite que, sem necessidade de uma controladora DMX, varias luzes funcaoem de forma sincronizada (mesma cor e某些 movimentos).

• Ligue em cascata as PAR-70L que desejar utilizes.

• Seleciono o modo secundario (A001) em todas as luzes exceto na luz que quiser como principal (principal "MASTER"). Estas Luzes são denominadas secundarias (SLAVE).

• Na luz MASTER selezione qualquer um dos modos de functiimento que não sejam de controlo por DMX.

RECOMENDAÇÉS DE SEGURANÇA

• Nunca, em qualquer circunstancia, aceder ao interior do aparelho.

• Certifique-se de que o aparelho se encontrar a pelo menos 50~cm desubstências ou elementos inflamáveis.

• Não observe os raios a uma distência inferior a 15 cm nem durante um tempo máximo de radiação direta de 10 segculos, de forma a fazer lesões oculares graves.
• Não desligue e volta a ligar o equipamento de forma constante, de forma a fazer a diminuição da vida úlil do aparecido.
• Utilize these aparehos unica e exclusivamente em espacos cobertos e refrigerados.
• Não mova nem Manipule o aparecido quando estiver ligado à rede electrica e em funciona.
• Não modifique os elementos luminos do aparecido sem supervisão técnica não com material sem.

ESPECIFICAZOGTÉNCICAS

	PAR-70L
LED 7 x 10 W, LED RGBW (4 em 1)
CANAIS DMX 4 ou 8, selecionáveis
ENTRADAS DMX IN, XLR 3 pinos
SAÍDAS DMX OUT, XLR 3 pinos POWER OUT, 4,5 A máximo
CONTROLOS Ecran de configuração
ALIMENTação 110-240 V CA, 70 W
MEDIDAS 176 x 178 x 11 1 mm profundidade
ACCESSORIOS Suporte de fixação com arco duplo
