Tipo de producto	Proyector LED PAR plano RGBW
Marca	FoneStar
Modelo	PAR70L
Número de LED	7 × 10 W
Tipo de LED	RGBW (4 en 1)
Alimentación	100-240 V CA, 70 W
Dimensiones (L × An × Al)	176 × 178 × 111 mm
Peso	Aprox. 1.5 kg (estimado)
Canales DMX	4 u 8 canales seleccionables
Conectores DMX	XLR 3 pines (IN y OUT)
Salida de alimentación	4.5 A máx. (POWER OUT)
Controles	Pantalla integrada, botones MODE, SET, ENTER
Modos de funcionamiento	Manual, Auto (efectos), Sonido, DMX, Maestro/Esclavo
Funciones manuales	Mezcla RGBW, estroboscopio blanco, colores fijos
Funciones automáticas	3 efectos integrados con velocidad ajustable
Activación por sonido	Sí, micrófono integrado, temporización ajustable
Accesorios incluidos	Soporte de fijación doble arco
Instalación	Suelo, montaje en pie o anclaje
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y suave; evitar cualquier líquido
Seguridad	Mantener a más de 50 cm de materiales inflamables; no mirar directamente el haz a menos de 15 cm; no abrir el aparato
Piezas de repuesto y reparabilidad	Contacte al servicio postventa FoneStar; no cambiar los LED usted mismo

Preguntas frecuentes - PAR70L FoneStar

¿Cómo restablecer los ajustes de fábrica?

Apague el aparato, mantenga presionado el botón MODE mientras vuelve a encender hasta que la pantalla muestre 'd--' o 'A--'. Suelte luego ajuste según lo deseado.

¿Cómo ajustar la dirección DMX?

Presione MODE hasta que aparezca 'd--' (4 canales) o 'A--' (8 canales). Use SET para elegir la dirección (001-512) y confirme con ENTER.

¿Cómo activar el modo sonido?

Seleccione el modo SOUN con el botón MODE. Use SET para ajustar el tiempo de encendido (01 = corto, ~99 = largo) y confirme con ENTER.

¿Cómo conectar varios proyectores en cascada?

Conecte el DMX OUT del primero al DMX IN del siguiente con un cable XLR. Para la alimentación, enchufe el POWER OUT del primero al POWER IN del siguiente (no superar 4.5 A total).

¿Qué hacer si el proyector no responde al DMX?

Verifique la dirección DMX, el cableado y asegúrese de tener una resistencia de terminación de 120 Ω entre los pines 2 y 3 del último aparato.

¿Cómo limpiar el proyector?

Desconecte siempre el aparato antes de limpiar. Use un paño seco y suave para quitar el polvo. No use nunca líquidos ni productos abrasivos.

¿Puedo reemplazar yo mismo los LED?

No, el reemplazo de los LED debe ser realizado por un técnico calificado. Contacte al servicio postventa FoneStar para cualquier reparación.

¿Cuál es el consumo eléctrico?

El consumo es de 70 W con una alimentación de 100-240 V CA.

¿Cómo configurar el modo maestro/esclavo?

Conecte los aparatos en cascada. Configure todos los esclavos en SLAu con el botón MODE. En el maestro, elija un modo distinto a DMX (ej: automático o manual).

¿Cuál es la longitud máxima del cable DMX?

La longitud total de la línea DMX no debe superar los 100 metros. Más allá, pueden aparecer interferencias.

MANUAL DE USUARIO PAR70L FoneStar

• Foco PAR LED plano RGBW.

• Funcionamento en modo automatico, manual (ajuste de-coloreds yestrobo blanco),activacion por sonido, control DMX y maestro/esclavo.

• Selección de-coloredes,estrobo y modo defuncionamento mediante pantalla integrada.
• Selección de-coloredes, dimmer, estrobo y velocidad de transiación ajustable mediante controladora DMX.
• Dimensiones reducidas y carcasa ligera.
• Pies de goma en la parte inferior para iluminación ascendente.
• Soporte de fijación con doble arco para colocación en sueño o anclaje volado.
• Ideal para pequeños escenarios y fiestas portátiles.
• Instalación ampliable con conexión en cascada.
• Micrófono incorporado.

1.- POWER IN: alimentación 100-240 V CA.
2.- Micrófono.
3.- MODE: permite cambio el modo de funciona.
4.- POWER OUT: salute de alimentacion, 4'5 A Tmaxio.
5.- DMX IN: entrada de senal de control, conector XLR 3 pines.
6.- PANTALLA: muestra el modo actual de funciona del equipo.
7.- ENTER: confirma el valor actual del parámetro configurado.
8.- SET: augmenta/disminuye el valor del modo selectionado. Para confirmar la seleccion pulse ENTER.
9.- DMX OUT: calidad de senal de control, conector XLR 3 pines.

Selección el modo de configuración pulsando los botones MODE. Para realizar转型发展 de un modo utilise los botones SET y pulse ENTER para validar la configuración.

La?sigaune tabla le muestra todos los modos de configuracion y los values posibles de configuracion de cada modo.

	MODO VALOR FUNCION
CONTROL DMX	d -- - 001-512 Control DMX 4 canales. Valor: dirección DMX
	A -- - 001-512 Control DMX 8 canales. Valor: dirección DMX
MANUAL	r -- - 000-255	Crear color mediante la mezcla de intensidades de rojo (r -- -), verde (G -- -), azul (b -- -) y blanco (u -- -).Valor: intensidad de color (000: minimo, 255: máximo)
	G -- - 000-255
	b -- - 000-255
	u -- - 000-255
	FH -- 01-99 Luzestrobo blanca. Valor: velocidad (01: lento, 99: muy=rápido)
	CL -- 00-08 Colores fjitos preestablecidos. Valor: color
AUTO	CC -- 00-99 Efecto 1. Valor: velocidad (01: lento, 99: muy rápido)
	dE -- 00-99 Efecto 2. Valor: velocidad (01: lento, 99: muy rápido)
	CP -- 00-99 Efecto 3. Valor: velocidad (01: lento, 99: muy rápido)
SONIDO	SOUD-	Activación por sonido. Valor: tiempo leds ON (01: poco, ~3 seg)

CONTROL DMX

Para controlar el aparato mediante controladora DMX:

• Seleccione el modo de functiOnamento DMX que dese: 8 o 4 canales como se muestra en la tabla superior. Utilice el boton MODE y SET para selectionar el numero de canales y pulse ENTER para validar la configuracion.
• Selección la direccion DMX para el control de esta barra led con un valor entre 1 y 512. Utilice el botón MODE y SET para seleccionar la direccion DMX y pulse ENTER para validar la configuración.
• A continuación se indica las functions de cada canal en losdistinctosmodosdefuncionamentoDMX:

4 canales (d):

CANAL	VALOR	FUNCIón
CH1	000-255	Intensidad de rojo
CH2	000-255	Intensidad de verde
CH3	000-255	Intensidad de azul
CH4	000-255	Intensidad de blanco

8 canales (A):

CANAL	VALOR	FUNCIón
CH1	000-255	Intensidad del luz general
CH2	000-255	Intensidad de rojo
CH3	000-255	Intensidad de verde
CH4	000-255	Intensidad de azul
CH5	000-255	Intensidad de blanco
CH6	000-255	Velocidad del estrobo RGBW
CH7	000-050	Sin efecto
	051-100	Efecto 1
	101-150	Efecto 2
	151-200	Efecto 3
	201-250	Efecto 4
	251-255	Activación por sonido
CH8	000-255	Velocidad, de lenta a=rápida

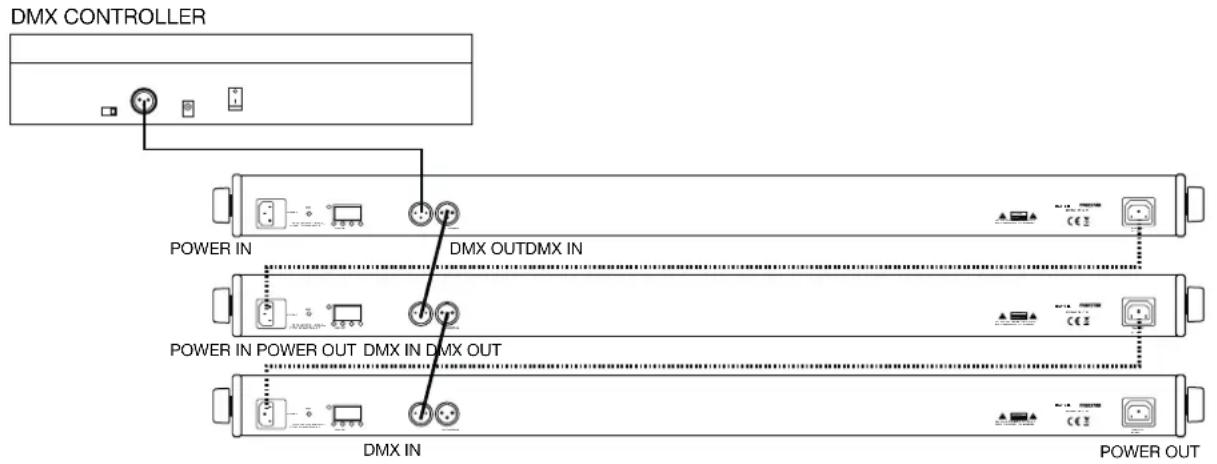

• Es possible conectar various equipos en cascada para ser manejados conjuntamente (si está en la misma direccion DMX) o por分开ar (si está en distinctas dirección DMX).

Conecte un cable XLR entre la entrada DMX IN del aparato y la calidad DMX OUT de la controladora DMX si es el primer elemento de lacedena, o la calidad DMX OUT del anterior elemento de lacedena de iluminacion de su instalacion.

Tambien se pueen alimentar del mesmo mode de una lampara a lassiguientes de la cadena como se muestra en la imagen.

Para interconectarlos deben utilizar cables XLR con lasuma configuracion:

XLR macho (vista pines)

IMPORTANTE: el cableado total de interconexión de equipos en una linea no debe exceder los 100 metros. Para prevenir interferencias en la linea, es conveniente situar en elultimate elemento de la capena un terminator de linea que consiste en una resistencia de 120 entre los terminales 2 y 3 del conector XLR DMX OUT delultimate elemento.

• Conecte todos los elementos a la red electrica y enciendalos para comenzar a utiliseros.

CONTROL MAESTRO ESCLAVO

El funciona para la movimentacion de la或多 base y como el mejado de la movimentacion.

• Conecte en cascada las PAR-70L que desee utiliser

• Seleccione el modo esclavo (A001) en todas las luces excepto en la luz que quiera que sea la principal (maestro "MASTER"). A estas luces se las denomina esclavo (SLAVE).

• En la luz MASTER seleccione cuales quiera de los modos de functiOnamento que no sean de control por DMX

RECOMENDACIONES DE SEGURIDAD

• No acceda al interior del aparato bajo ningúnconcepto.

• Asegürese de que el aparato se encuesta al menos a 50 cm de sustancias o elementos inflamables.

• No observe los rayos a una distancia inferior a 15 cm ni un tiempo máximo de radiación directa de 10segundos para Severity lesiones ocularares graves.

• No apague y encienda continuamente el equipo para prevenir un descenso de la vida uyil del aparato.

• Utilice"These aparatos únicamente en espacios cubiertos y refrigerados.

• Nouve o manipule el aparato cuando esté connectado a la red electrica y en funciónmente.

• No modifique los elementos luminosos del aparato sin supervisión技术水平 con material no garantizo por el proveedor.

ESPECIFICACIONES TECNICAS

	PAR-70L
LED 7 x 10 W, LED RGBW (4 en 1)	V (4 en 1)
CANALES DMX 4 u 8, seccionables	3 pines
ENTRADAS DMX IN, XLR
SALIDAS DMX OUT, XLR	3 pines POWER OUT, 4'5 A máximo
CONTROLES Pantalla de	configuración
ALIMENTACION 110-240	V CA, 70 W
MEDIDAS 176 x 178 x 11	1 mm fondo
ACCESORIOS Soporte de	fijación con doble arco

DESCRIPTION

Le fonctionnement maitre-esclave permet que, sin necessities de una controladora DMX, varias lues functi- non sincronizadas (mismo color y@mismos movimientos).
