Type de produit	Projecteur LED PAR plat RGBW
Marque	FoneStar
Modèle	PAR70L
Nombre de LED	7 × 10 W
Type de LED	RGBW (4 en 1)
Alimentation	100-240 V CA, 70 W
Dimensions (L × l × P)	176 × 178 × 111 mm
Poids	Environ 1.5 kg (estimation)
Canaux DMX	4 ou 8 canaux sélectionnables
Connecteurs DMX	XLR 3 broches (IN et OUT)
Sortie d'alimentation	4.5 A max (POWER OUT)
Contrôles	Écran intégré, boutons MODE, SET, ENTER
Modes de fonctionnement	Manuel, Auto (effets), Son, DMX, Maître/Esclave
Fonctions manuelles	Mix RGBW, strobo blanc, couleurs fixes
Fonctions automatiques	3 effets intégrés avec vitesse réglable
Activation par son	Oui, micro intégré, temporisation réglable
Accessoires fournis	Support de fixation double arc
Installation	Sol, montage sur pied ou ancrage
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter tout liquide
Sécurité	Maintenir à plus de 50 cm de matériaux inflammables ; ne pas regarder directement le faisceau à moins de 15 cm ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Contactez le service après-vente FoneStar ; ne pas changer les LED soi-même

FOIRE AUX QUESTIONS - PAR70L FoneStar

Comment réinitialiser les paramètres d'usine ?

Éteignez l'appareil, maintenez le bouton MODE enfoncé tout en rallumant jusqu'à ce que l'écran affiche 'd--' ou 'A--'. Relâchez puis réglez comme souhaité.

Comment régler l'adresse DMX ?

Appuyez sur MODE jusqu'à afficher 'd--' (4 canaux) ou 'A--' (8 canaux). Utilisez SET pour choisir l'adresse (001-512) et validez avec ENTER.

Comment activer le mode son ?

Sélectionnez le mode SOUN à l'aide du bouton MODE. Utilisez SET pour régler le temps d'allumage (01 = court, ~99 = long) et validez avec ENTER.

Comment connecter plusieurs projecteurs en cascade ?

Reliez le DMX OUT du premier au DMX IN du suivant avec un câble XLR. Pour l'alimentation, branchez le POWER OUT du premier au POWER IN du suivant (ne pas dépasser 4,5 A total).

Que faire si le projecteur ne répond pas au DMX ?

Vérifiez l'adresse DMX, le câblage, et assurez-vous d'avoir une résistance de terminaison de 120 Ω entre les broches 2 et 3 du dernier appareil.

Comment nettoyer le projecteur ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de liquides ou produits abrasifs.

Puis-je remplacer moi-même les LED ?

Non, le remplacement des LED doit être effectué par un technicien qualifié. Contactez le service après-vente FoneStar pour toute réparation.

Quelle est la consommation électrique ?

La consommation est de 70 W sous une alimentation de 100-240 V CA.

Comment configurer le mode maître/esclave ?

Connectez les appareils en cascade. Réglez tous les esclaves sur SLAu à l'aide du bouton MODE. Sur le maître, choisissez un mode autre que DMX (ex: automatique ou manuel).

Quelle est la longueur maximale du câble DMX ?

La longueur totale de la ligne DMX ne doit pas dépasser 100 mètres. Au-delà, des interférences peuvent apparaître.

MODE D'EMPLOI PAR70L FoneStar

• Projecteur PAR plat RGBW.

• Fonctionnement en mode automatique, manuel (réglage de couleurs et strobo blanc), activation par son, contrôle DMX et maitre/esclave.

• Sélection de couleurs, strobo et mode de fonctionnement par écran intégré.
• Sélection de couleurs, dimmer, strobo et vitesse de transition régliable par DMX.
• Dimensions réduites et carcasse légère.
• Pieds en caoutchouc pour installation en superficie et support de montage.
• Support de fixation avec double arc pour placer au sol ou ancrage.
• Idéal pour les petites-moyennes scènes, salles, expositions et événements.
• Installation extensible avec connexion en cascade.
• Microphone incorpore.

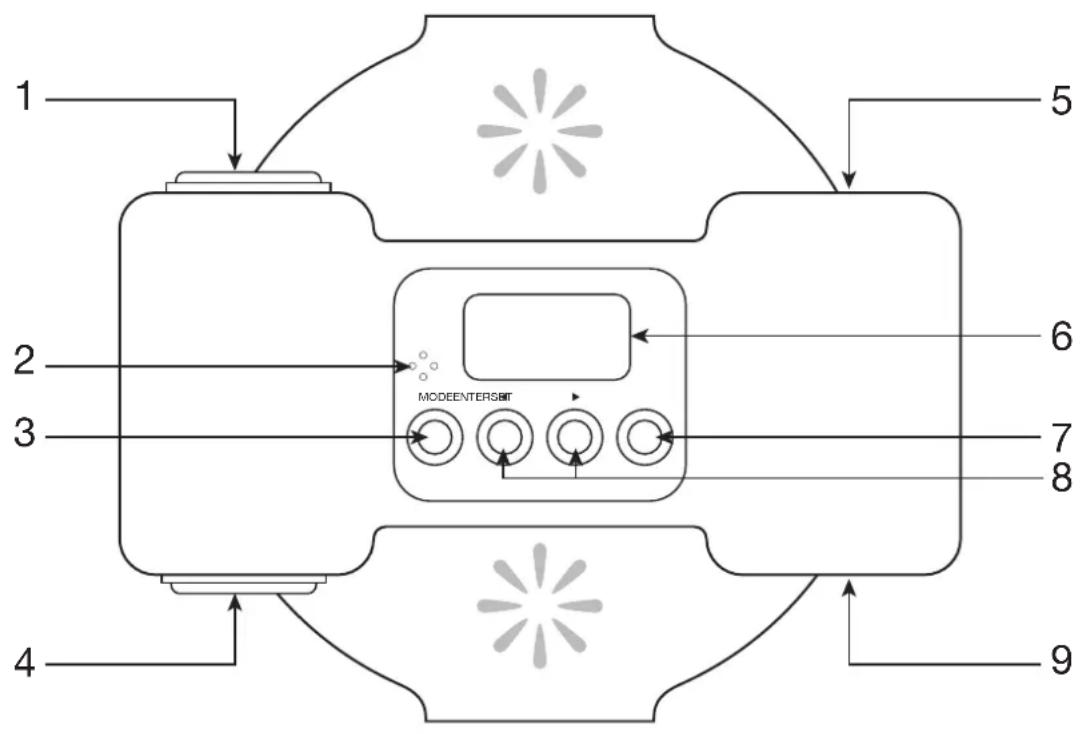

CONTRÔLES ET FONCTIONS PANNEAU ARRÈRE

1.- POWER IN : alimentation 100-240 V CA.
2.- Microphone.
3.- MODE: permet de changer le mode de fonctionnement.
4.- POWER OUT: sortie d'alimentation, 4'5 A maximum.
5.- DMX IN: entrée de signal de contrôle, connecteur XLR 3 broches.
6.- ÉCRAN: indique le mode actuel de fonctionnement de l'appareil.
7.- ENTER : confirme la valeur actuelle du paramètre configuré.
8.- SET augmente/diminue la valeur du mode selectionné. Pour confirmer la sélection, appuyez sur ENTER.
9.- DMX OUT : sortie de signal de contrôle, connecteur XLR 3 broches.

CONNEXION ET FONCTIONNEMENT

Selectionnez le mode de fonctionnement appuyant sur les boutons MODE. Pour réaliser les modifications dans un mode, utilisez les boutons SET et appuyez sur ENTER pour valider la configuration.

Le tableau ci-dessous vous indique tous les modes de fonctionnement et les valeurs possibles de configuration de chaque mode.

	MODE VALEUR FONCTION
CONTRÔLE DMX	d -- - 001-512 Contrôle DMX 4 canaux. Valeur : direction DMX
	A -- - 001-512 Contrôle DMX 8 canaux. Valeur : direction DMX
MANUEL	r -- - 000-255	Créer couleur par mix d'intensités de rouge (r -- - ), vert (G -- -), bleu (b -- - ) et blanc (u -- - ). Valeur : intensité de couleur (000 : minimum, 255 : maximum)
	G -- - 000-255
	b -- - 000-255
	u -- - 000-255
	FH -- 01-99 Lumière strobo blanc. Valeur : vitesse (01 : lent, 99 : très rapide)
	CL -- 00-08 Couleurs fixes pré-établies. Valeur : couleur
AUTO	CC -- 00-99 Effet 1. Valeur : vitesse (01 : lent, 99 : très rapide)
	dE -- 00-99 Effet 2. Valeur : vitesse (01 : lent, 99 : très rapide)
	CP -- 00-99 Effet 3. Valeur : vitesse (01 : lent, 99 : très rapide)
SON SOUD -		Activation par son. Valeur : temps leds ON (01 : peu, ~3 sec)

CONTRÔLE DMX

Pour contrôler l'appareil par DMX :

• Sélectionnez le mode de fonctionnement DMX que vous souhaitez : 8 ou 4 canaux comme indiqué dans le tableau ci-dessus. Utilisez le bouton MODE et SET pour sélectionner le numéro des canaux et appuyez sur ENTER pour valider la configuration.
• Sélectionnez la direction DMX pour le contrôle de cette barre led avec une valeur entre 1 et 512. Utilisez le bouton MODE et SET pour selectionner la direction DMX et appuyez sur ENTER pour valider la configuration.
• Youtouvez ci-dessous les fonctions de chaque canal dans les differents modes de fonctionnement.

4 canaux (d) :

CANAL	VALEUR	FONCTION
CH1	000-255	Intensité de rouge
CH2	000-255	Intensité de vert
CH3	000-255	Intensité de bleu
CH4	000-255	Intensité de blanc

8 canaux (A) :

CANAL	VALEUR	FONCTION
CH1	000-255	Intensité de la lumière générale
CH2	000-255	Intensité de rouge
CH3	000-255	Intensité de vert
CH4	000-255	Intensité de bleu
CH5	000-255	Intensité de blanc
CH6	000-255	Vitesse du strobo RGBW
CH7	000-050	Sans effet
	051-100	Effet 1
	101-150	Effet 2
	151-200	Effet 3
	201-250	Effet 4
	251-255	Activation par son
CH8	000-255	Vitesse, de lent à rapide

• Il est possible de connecter plusieurs apparciels en cascade pour etre utilisés ensemble (s'ils sont dans la même direction DMX) ou séparement (si'ils sont dans différente direction DMX).

Connectez un cable XLR entre l'entrée DMX IN de l'ordinate et la sortie DMX OUT du contrôle DMX si c'est le premier élément de la chaine, ou la sortie DMX OUT de l'élement précédant de la chaine d'illumination de votre installation.

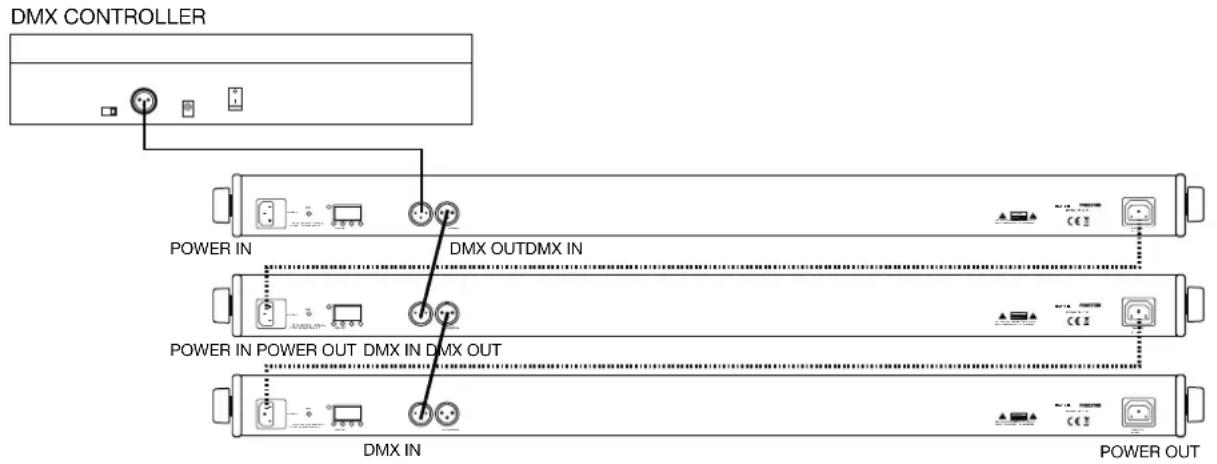

Vouss pouvez également alimenter de la même manière une lampe aux chaînes suivantes comme indiquédans l'image ci-dessous.

Pour les interconnector, vous doivent utiliser des cables XLR avec la configuration suivante :

IMPORTANT: le câblage total d'interconnexion des apparéils dans une ligne ne doit pas dépasser les 100 metres. Para prévenir des interférences dans la ligne, il est nécessaire de placer dans le dernier élément de la chaîne une résistance de 120 Ω entre les terminaux 2 et 3 du connecteur XLR DMX OUT du dernier élément.

• Connectez tous les éléments au réseau électrique et allumez-les pour commencer à les utiliser.

CONTROLE MAITRE-ESCLAVE ("MASTER-SLAVE")

• Connectez en cascade les PAR-70L que vous souhaitez utiliser.

• Sélectionnez le mode esclave (SLAu) sur toutes les lumières sauf la principale (maître "MASTER"). Ces lumières s'appeleront esclave (SLAVE).

• Dans la lumière MASTER, Sélectionnez n'importe quels mode de fonctionnement qui ne soit pas de contrôle par DMX.

RECOMMENDATIONS DE SECURITE

• N'ouvrez enaucun cas l'intérieur de I'appareil.

• Vérifiez que l'appareil se trouve à moins de 50 cm de substances ou éléments inflammables.

• N'observez pas les rayons à une distance inférieure à 15 cm ni un temps au maximum de 10 secondes de radiation directe pour éviter de graves lésions oculaires.

• N'eteignez pas ni allumez sans cette l'appareil pour éviter une baisse de vie utile de celui-ci.

• Utilisez ces apparreils uniquement dans des espaces fermes et espacios cubiertos et réfrigérés.

• Ne touchez ni manipulez l'appareil pendant qu'il est connecté au réseau électrique et en fonctionnement.

• Ne changez pas les éléments lumineux de l'appareil sans assistance technique ni avec matériel non garanti par le fournisseur.

SPÉCIFICATIONS TECHNIQUES

	PAR-70L
LED 7 x 10 W, LED RGBW (4 en 1)	V (4 en 1)
CANAUX DMX 4 ou 8, sélectionnables	3 pins
ENTRÉES DMX IN, XLR 3	3 pins
SORTIES DMX OUT, XLR	POWER OUT, 4'5 A maximum
CONTRÔLES Écran de configuration	3 pins
ALIMENTATION 110-240	V CA, 70 W
DIMENSIONS 176 x 178	x 111 mm profondeur
ACCÉSSOIRES Support de fixation avec double arc	de fixation avec double arc

DESCRIPTION
