Tipo de produto	Mini Lyre LED Spot Wash 2 em 1
Marca	FoneStar
Modelo	MOV6060L
Alimentação	100-240 V CA, 120 W
Consumo	120 W
Fontes de luz	6 × LED RGBW 10 W + 1 × LED branca 60 W
Movimento horizontal (PAN)	540°
Movimento vertical (TILT)	180°
Canais DMX	13 ou 18, selecionáveis
Conectividade DMX	XLR 3 pinos (IN e OUT)
Modos de funcionamento	Automático, ativação por som, DMX, Mestre/Escravo
Controle	Tela integrada com botões MODE, SET, ENTER
Ajustes	Cores, dimmer, gobos, strobe, sensibilidade do microfone
Refrigeração	Ventilador integrado
Material do gabinete	Metal e plástico preto
Dimensões (L×P×H)	160 × 230 × 130 mm
Acessórios incluídos	Suporte de fixação
Manutenção	Limpar com um pano seco e macio, não usar produtos abrasivos
Segurança	Não abrir, manter a 50 cm de materiais inflamáveis, não olhar diretamente para a fonte de luz a menos de 15 cm
Uso previsto	Iluminação de palcos, efeitos luminosos, espetáculos

Perguntas frequentes - MOV6060L FoneStar

Como conectar o alto-falante em DMX?

Use um cabo XLR de 3 pinos para conectar a saída DMX do seu controlador à entrada DMX IN do aparelho. Para uma cadeia, conecte a saída DMX OUT do primeiro aparelho à entrada do seguinte.

Como configurar o modo Mestre/Escravo?

Conecte todos os aparelhos em cadeia via DMX. No aparelho mestre, selecione qualquer modo de funcionamento (automático, som, etc.). Os escravos não precisam de configuração especial, eles seguirão automaticamente o mestre.

Qual é a diferença entre os modos de 13 e 18 canais DMX?

O modo de 13 canais oferece um controle básico (pan, tilt, dimmer, cores, gobos, strobe). O modo de 18 canais adiciona ajustes finos para pan e tilt, cores pré-definidas, efeitos automáticos e sensibilidade do microfone.

Como reiniciar o aparelho?

Acesse o menu pelo botão MODE, navegue até a opção REST e pressione ENTER. O aparelho realizará uma verificação e reiniciará.

Posso usar o aparelho sem controlador DMX?

Sim. Você pode selecionar os modos SLnd (automático) ou SOUn (ativação por som) através do menu. No modo automático, o aparelho executa efeitos predefinidos. No modo som, ele reage à música através do microfone integrado.

Como ajustar a sensibilidade do microfone?

No menu, selecione o parâmetro SenS e ajuste o valor de 00 a 99 com os botões SET. 00 desativa o microfone, 01 é a sensibilidade mais baixa, 99 a mais alta.

Como inverter o sentido de rotação PAN ou TILT?

Nas configurações gerais, escolha rPAn ou rTIL. Coloque em YES para inverter, no para manter o sentido normal. Valide com ENTER.

Como instalar o aparelho em uma barra?

Use o suporte de fixação incluído. Fixe-o firmemente a uma barra de obra ou tripé. Certifique-se de que o aparelho está estável e que há pelo menos 50 cm de distância de qualquer material inflamável.

O que fazer se a tela exibir informações invertidas?

No menu, ajuste a opção dISP para no para inverter a exibição, ou para YES para exibição normal. Use os botões SET e valide com ENTER.

Como limpar o aparelho?

Desconecte o aparelho. Use um pano macio e seco para remover o pó. Nunca use produtos líquidos ou abrasivos. Limpe regularmente as aberturas de ventilação para evitar superaquecimento.

MANUAL DE UTILIZADOR MOV6060L FoneStar

CONTROLES Y FUNCIONES

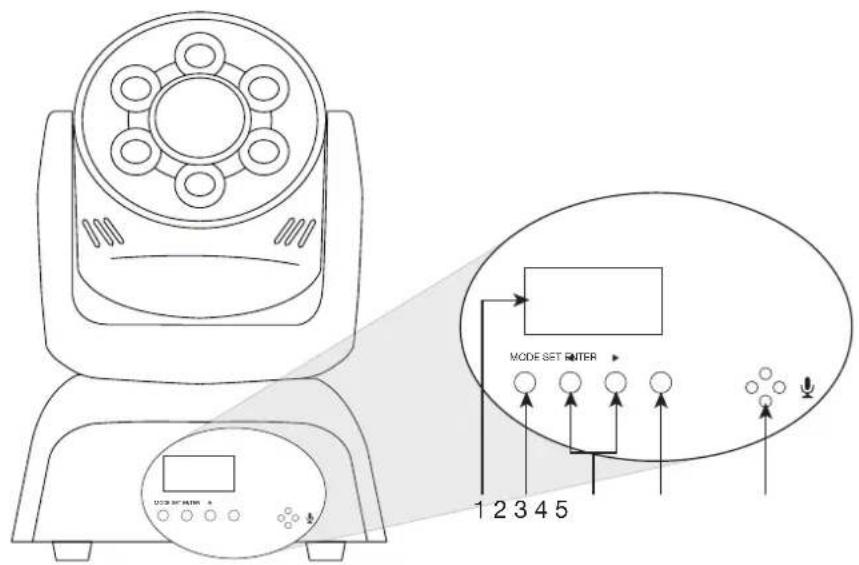

PANEL FRONTAL

• Cabeça móvel LED Spot Wash DMX 2 em 1.
• Funcionamento em modo automático, ativação por som, controlo DMX e principal/secundário.
• Seleção de modo de funcionamento e configurações especiais (movimentos e ecrã) através de ecrã integrado.
• Seleção de cores, dimmer, estroboscópio e modo de funcionamento por controladora DMX.

CONTROLOS E FUNÇÕES

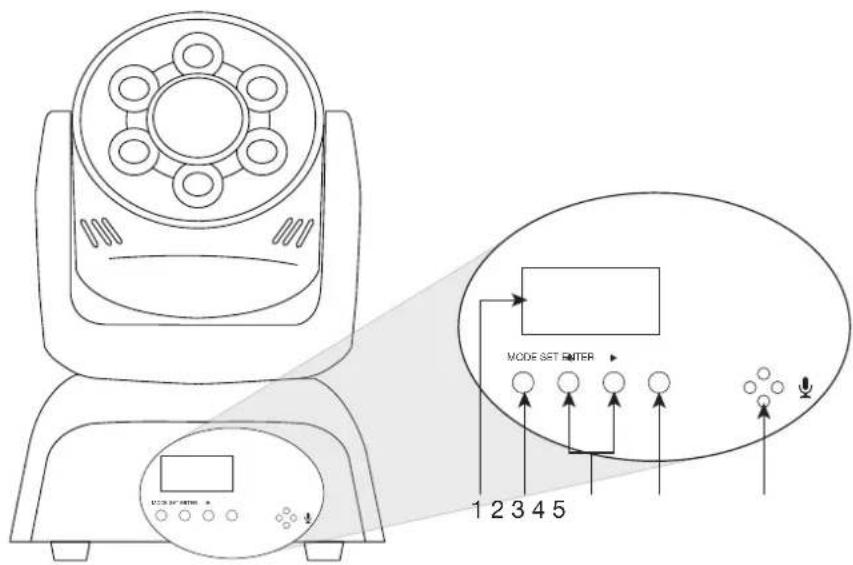

PAINEL FRONTAL

1.- SCREEN: apresenta o modo atual de funcionamento do equipamento.
2.- MODE: permite mudar o parâmetro a modificar.
3.- ◀SET ▶: aumenta/diminui o valor do modo selecionado. Para confirmar a seleção pressione ENTER.
4.- ENTER: confirma o valor atual do parâmetro configurado.
5.- Microfone.

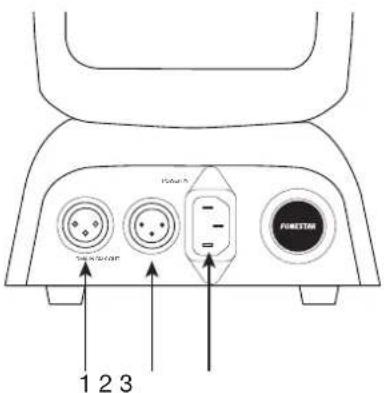

PAINEL POSTERIOR

1.- DMX IN: entrada de sinal de controlo DMX, conetor XLR 3 pinos.
2.- DMX OUT: saída de sinal de controlo DMX, conetor XLR 3 pinos.
3.- POWER IN: alimentação 100-240 V CA.

LIGAÇÃO E FUNCIONAMENTO

Selecione o modo de funcionamento usando os botões MODE. Para efetuar alterações dentro de um modo utilize os botões SET e pressione ENTER para validar a configuração.

- A tabela seguinte apresenta todos os modos de funcionamento e os valores possíveis de configuração de cada modo.

	MODO 1	MODO 2	VALOR FUNÇÃO
CONTROLO DMX Addr - A001 - A512 Endereço para controlo por DMX
MODOS AUTOMÁTICOS	sLnd	- Auto	Estabelecer modo	automático (ON)
		- Soun	Estabelecer modo	ativação por som (ON)
CONTROLO DMX	SEt	Chnd	18CH Modo	18 canais de controlo DMX
			13CH Modo	13 canais de controlo DMX
AJUSTES DE MODOS AUTOMÁTICOS		Shnd	SH 0 Efeito	1. (Modo automático ON)
			SH 1 Efeito	2. (Modo automático ON)
			SH 2 Efeito	3. (Modo automático ON)
			SH 3 Efeito	4. (Modo automático ON)
		SenS 00-99		Sensibilidade de microfone (Modo ativação por som ON). (00: microfone OFF, 01: sensibilidade baixa, 99: sensibilidade alta)
AJUSTES GERAIS		rPAn	YES	Inverter a rotação horizontal - PAN
			no Rotação horizontal normal - PAN
		rTIL	YES	Inverter a rotação vertical - TIL
			no Rotação vertical normal - TIL
		LEd	OFF	Desligar ecrã após 5 segundos
			on Ecrã ligado sempre
		dISP	YES	Informação de ecrã normal
			no Inverte	a informação do ecrã
		Load	YES	Ativar o modo StandBy
			no Sem efeito
RESTAURAR	REST	-	-	Verifica o equipamento

CONTROLO DMX

Para controlar o aparelho por controladora DMX:

• Seleccione o modo de funcionamento DMX desejado: 13 ou 18 canais como apresentado na tabela superior. Utilize o botão MODE e SET para selecionar o número de canais e pressione ENTER para validar a configuração.
• Seleção o endereço DMX para o controlo desta barra led com um valor entre 1 e 512. Utilize o botão MODE e SET para selecionar o endereço DMX e pressione ENTER para validar a configuração.

• De seguida indicamos as funções de cada canal nos diferentes modos de funcionamento DMX:

• 13 canais:

CANAL VALOR FUNÇÃO
1 0-255	Movimento horizontal PAN
2 0-255	Movimento vertical TILT
3 0-255	Velocidade de movimentos horizontal e vertical
4 0-255	Intensidade de luz geral
5 0-255	Intensidade de luz central
6 0-139	Cor de luz central. Cor fixa
	140-255 Cor de luz central. Mistura de cores
7	0-63 Gobos (padrões) em luz central. Figura única fixa
	64-127 Gobos (padrões) em luz central. Figura única com movimento
	128-255 Gobos (padrões) em luz central. Mistura de figuras
8 0-255	Intensidade de vermelho
9 0-255	Intensidade de verde
10 0-255	Intensidade de azu
11 0-255	Intensidade de branco
12 0-255	Estroboscópio RGB (velocidade de menos a mais)
13	0-20 Sem efeito
	21-100 Movimento automático horizontal
	101-200 Movimento automático vertical
	201-249 Movimento automático horizontal + vertical
	250-255 Reset

• 18 canais:

CANAL VALOR FUNÇÃO
1 0-255	Movimento horizontal PAN
2 0-255	Movimento horizontal PAN - ajuste preciso
3 0-255	Movimento vertical TILT
4 0-255	Movimento vertical TILT - ajuste preciso
5 0-255	Velocidade de movimentos horizontal e vertical
6 0-255	Intensidade de luz geral
7 0-255	Intensidade de luz central
8 0-139	Cor de luz central. Cor fixa
	140-255 Cor de luz central. Mistura de cores
9 0-63	Gobos (padrões) em luz central. Figura única fixa
	64-127 Gobos (padrões) em luz central. Figura única com movimento
	128-255 Gobos (padrões) em luz central. Mistura de figuras
10 0-255	Intensidade de vermelho
11 0-255	Intensidade de verde
12 0-255	Intensidade de azul
13 0-255	Intensidade de branco
14 0-255	Estroboscópio RGB (velocidade de menos a mais)
15 0-127	Cores pré-estabelecidas
	128-255 Efeitos automáticos (Cor)
16 0-14	Sem efeito
	15-127 Efeitos vários
	128-255 Efeitos vários com ativação por som
17 0-255	Sensibilidade do microfone
18 0-20	Sem efeito
	21-100 Movimento automático horizontal
	101-200 Movimento automático vertical
	201-249 Movimento automático horizontal + vertical
	250-255 Reset

• É possível ligar vários equipamentos em cascata para utilização em conjunto (caso estejam no mesmo endereço DMX) ou separadamente (caso estejam em diferentes endereços DMX).

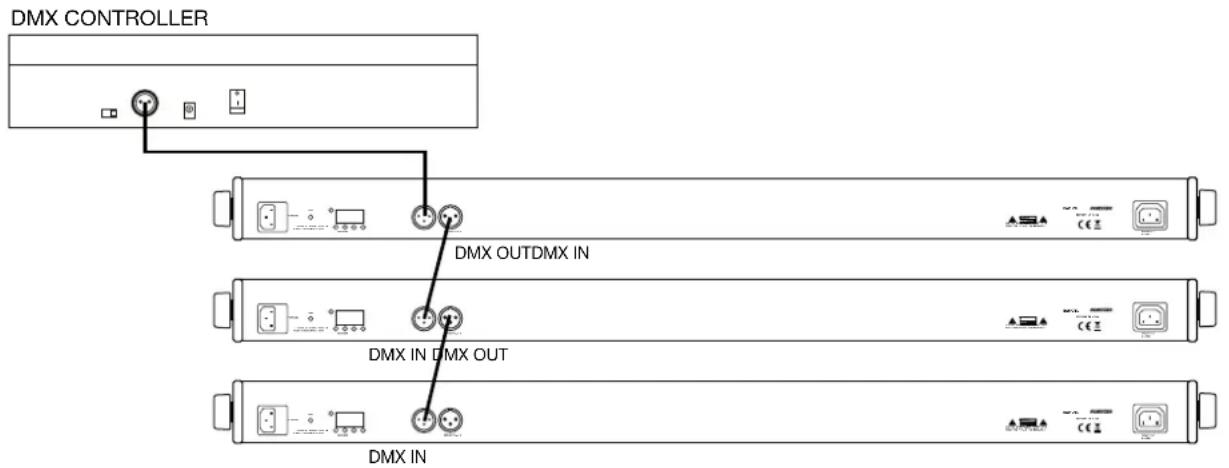

• Ligue um cabo XLR entre a entrada DMX IN do aparelho e a saída DMX OUT da controladora DMX, caso seja o primeiro elemento da cadeia, ou a saída DMX OUT do elemento anterior da cadeia de iluminação da sua instalação.

- Para a interligação deve utilizar cabos XLR com a seguinte configuração:

XLR macho (vista pinos)

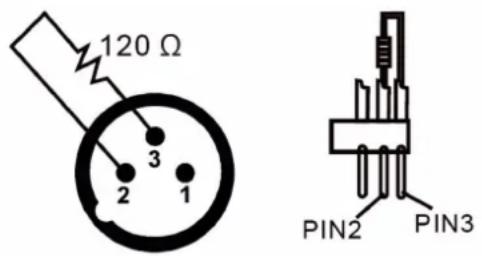

IMPORTANTE: o conjunto total de cabos para interligação de equipamentos numa linha não deve exceder 100 metros. Para evitar interferências na linha, é recomendado colocar no último elemento da cadeia um terminador de linha – consiste numa resistência de 120 Ω entre os terminais 2 e 3 do conetor XLR DMX OUT do último elemento.

- Ligue todos os elementos à rede elétrica e ative-os para começar a utilizar.

CONTROLO PRINCIPAL-SECUNDÁRIO ("MASTER-SLAVE")

O funcionamento principal-secundário permite que, sem necessidade de uma controladora DMX, várias luzes funcionem de forma sincronizada (mesma cor e mesmos movimentos).

• Todas as luzes devem ser interligadas para funcionarem deste modo.
• Não deve selecionar nenhum modo concreto nas luzes que quiser a obedecer à luz principal (principal "MASTER"). Estas luzes são denominadas secundárias (SLAVE).
• Na luz MASTER selecione qualquer modo de funcionamento.

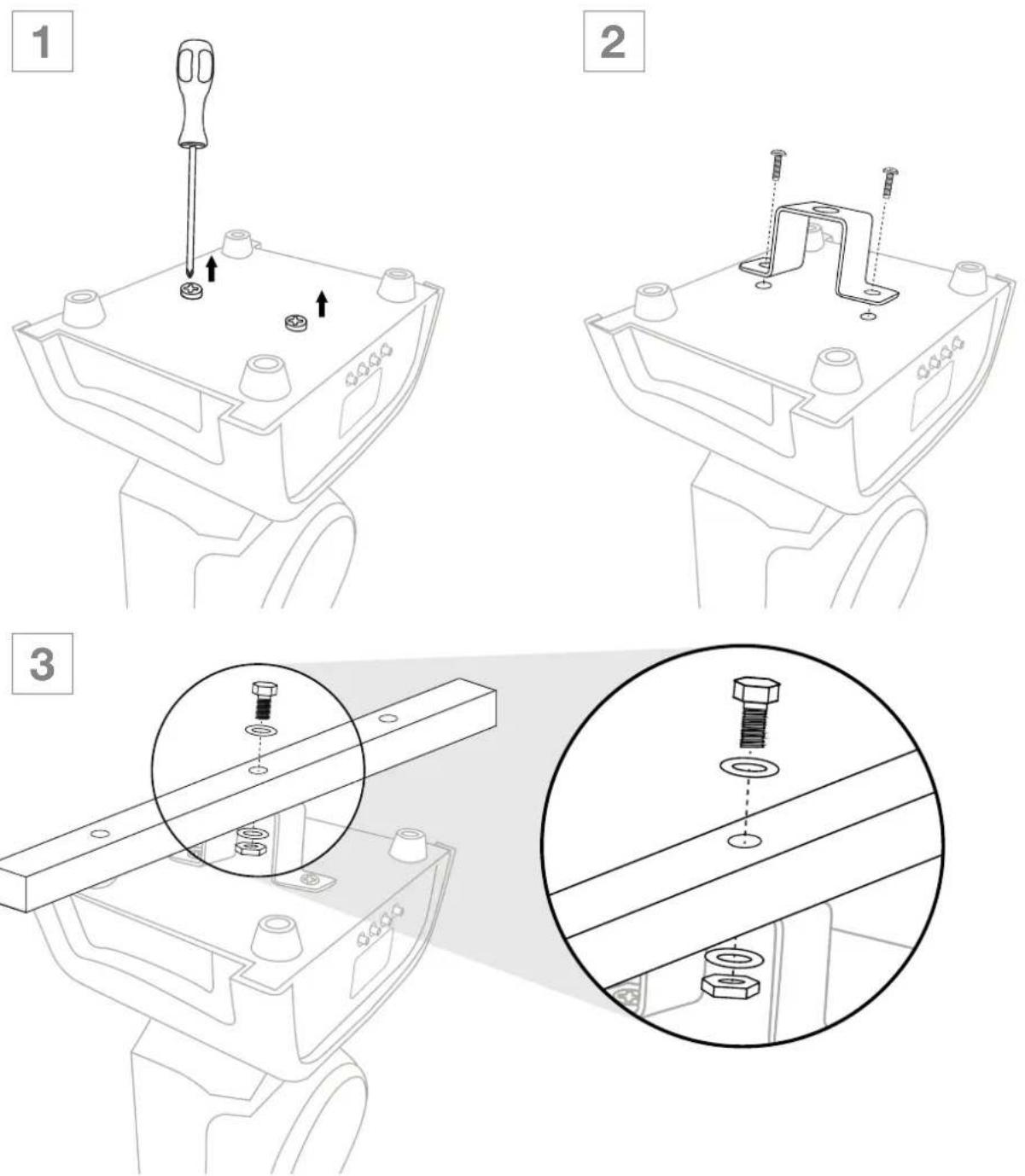

INSTALAÇÃO EM BARRA

RECOMENDAÇÕES DE SEGURANÇA

• Nunca, em qualquer circunstância, aceder ao interior do aparelho.
• Certifique-se de que o aparelho se encontra a pelo menos 50 cm de substâncias ou elementos inflamáveis.
• Não observe os raios a uma distância inferior a 15 cm nem durante um tempo máximo de radiação direta de 10 segundos, de forma a evitar lesões oculares graves.
• Não desligue e volte a ligar o equipamento de forma constante, de forma a evitar a diminuição da vida útil do aparelho.

- Utilize estes aparelhos única e exclusivamente em espaços cobertos e refrigerados.

- Não mova nem manipule o aparelho enquanto estiver ligado à rede elétrica e em funcionamento.

- Não modifique os elementos luminosos do aparelho sem supervisão técnica nem com material sem garantia do fornecedor.

ESPECIFICAÇÕES TÉCNICAS

	MOV-6060L
CARACTERÍSTICAS Cabeça móvel Spot Wash LED DMX 2 em 1.6 LED RGBW e 1 LED luz branca.Combina 2 dispositivos numa estrutura.LED central: 7 cores + branco e 7 padrões.Grande amplitude de movimento (horizontal e vertical).Indicado para iluminar cenários e produzir efeitos de luz com padrões selecionáveis.Funcionamento em modo automático, ativação por som, controlo DMX e principal/ secundário.Seleção de modo de funcionamento e configurações especiais (movimentos e ecrã) através de ecrã integrado.Seleção de cores, dimmer, padrões, estroboscópio e movimentos tilt e pan por controladora DMX.Poupa tempo e espaço no cenário.Refrigeração por ventilador.Corpo de metal e plástico negro.Pés de borracha para instalação em superfície e suporte de montagem.Microfone incorporado.
LED 6 x 10 W, LED RGBW1 x 60 W, LED WHITE
MOVIMENTO HORIZONTAL PAN	540°
MOVIMENTO VERTICAL TILT	180°
CANAIS DMX 13 ou 18, selecionáveis
ENTRADAS DMX IN, XLR 3 pinos
SAÍDAS DMX OUT, XLR 3 pinos
CONTROLOS Ecrã de configuração
ALIMENTAÇÃO 100-240 V CA, 120 W
MEDIDAS 160 x 230 x 130 mm profundidade
ACESSÓRIOS Suporte de fixação
