Tipo de producto	Mini Lyre LED Spot Wash 2 en 1
Marca	FoneStar
Modelo	MOV6060L
Alimentación	100-240 V CA, 120 W
Consumo	120 W
Fuentes de luz	6 × LED RGBW 10 W + 1 × LED blanca 60 W
Movimiento horizontal (PAN)	540°
Movimiento vertical (TILT)	180°
Canales DMX	13 o 18, seleccionables
Conector DMX	XLR de 3 pines (IN y OUT)
Modos de funcionamiento	Automático, activación por sonido, DMX, Maestro/Esclavo
Control	Pantalla integrada con botones MODE, SET, ENTER
Ajustes	Colores, dimmer, gobos, estroboscopio, sensibilidad del micrófono
Refrigeración	Ventilador integrado
Material de la carcasa	Metal y plástico negro
Dimensiones (L×P×A)	160 × 230 × 130 mm
Accesorios incluidos	Soporte de fijación
Mantenimiento	Limpiar con un paño seco y suave, no usar productos abrasivos
Seguridad	No abrir, mantener a 50 cm de materiales inflamables, no mirar directamente la fuente de luz a menos de 15 cm
Uso previsto	Iluminación de escenarios, efectos lumínicos, espectáculos

Preguntas frecuentes - MOV6060L FoneStar

¿Cómo conectar el altavoz en DMX?

Use un cable XLR de 3 pines para conectar la salida DMX de su controlador a la entrada DMX IN del dispositivo. Para una cadena, conecte la salida DMX OUT del primer dispositivo a la entrada del siguiente.

¿Cómo configurar el modo Maestro/Esclavo?

Conecte todos los dispositivos en cadena a través de DMX. En el dispositivo maestro, seleccione cualquier modo de funcionamiento (automático, sonido, etc.). Los esclavos no necesitan configuración especial, seguirán automáticamente al maestro.

¿Cuál es la diferencia entre los modos de 13 y 18 canales DMX?

El modo de 13 canales ofrece un control básico (pan, tilt, dimmer, colores, gobos, estroboscopio). El modo de 18 canales agrega ajustes finos para pan y tilt, colores preestablecidos, efectos automáticos y sensibilidad del micrófono.

¿Cómo reiniciar el dispositivo?

Acceda al menú a través del botón MODE, navegue hasta la opción REST y presione ENTER. El dispositivo realizará una verificación y se reiniciará.

¿Puedo usar el dispositivo sin controlador DMX?

Sí. Puede seleccionar los modos SLnd (automático) o SOUn (activación por sonido) a través del menú. En modo automático, el dispositivo ejecuta efectos predefinidos. En modo sonido, reacciona a la música a través del micrófono integrado.

¿Cómo ajustar la sensibilidad del micrófono?

En el menú, seleccione el parámetro SenS y ajuste el valor de 00 a 99 con los botones SET. 00 desactiva el micrófono, 01 es la sensibilidad más baja, 99 la más alta.

¿Cómo invertir la dirección de rotación PAN o TILT?

En los ajustes generales, elija rPAn o rTIL. Ponga en YES para invertir, no para mantener la dirección normal. Confirme con ENTER.

¿Cómo instalar el dispositivo en una barra?

Use el soporte de fijación incluido. Fíjelo firmemente a una barra de construcción o un trípode. Asegúrese de que el dispositivo esté estable y que haya al menos 50 cm de distancia de cualquier material inflamable.

¿Qué hacer si la pantalla muestra información invertida?

En el menú, ajuste la opción dISP a no para invertir la visualización, o a YES para la visualización normal. Use los botones SET y confirme con ENTER.

¿Cómo limpiar el dispositivo?

Desenchufe el dispositivo. Use un paño suave y seco para quitar el polvo. Nunca use productos líquidos o abrasivos. Limpie regularmente las ranuras de ventilación para evitar el sobrecalentamiento.

MANUAL DE USUARIO MOV6060L FoneStar

• Cabeza móvil LED Spot Wash DMX 2 en 1.
• Funcionamiento en modo automático, activación por sonido, control DMX y maestro/esclavo.
• Selección de modo de funcionamiento y configuraciones especiales (movimientos y pantalla) mediante pantalla integrada.
• Selección de colores, dimmer, gobos, estrobo y movimientos tilt y pan mediante controladora DMX.

1.- PANTALLA: muestra el modo actual de funcionamiento del equipo.
2.- MODE: permite cambiar el parámetro a modificar.
3.- ◀SET: aumenta/disminuye el valor del modo seleccionado. Para confirmar la selección pulse ENTER.
4.- ENTER: confirma el valor actual del parámetro configurado.
5.- Micrófono.

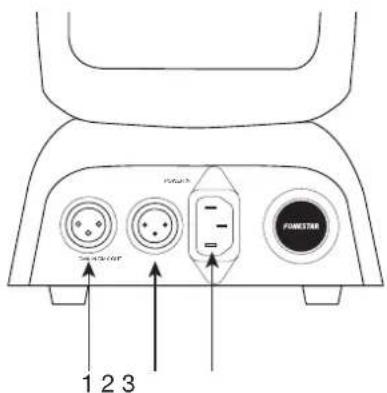

REAR PANEL

1.- DMX IN: entrada de señal de control DMX, conector XLR 3 pines.
2.- DMX OUT: salida de señal de control DMX, conector XLR 3 pines.
3.- POWER IN: alimentación 100-240 V CA.

CONEXIÓN Y FUNCIONAMIENTO

Seleccione el modo de funcionamiento pulsando los botones MODE. Para realizar cambios dentro de un modo utilice los botones SET y pulse ENTER para validar la configuración.

- La siguiente tabla le muestra todos los modos de funcionamiento y los valores posibles de configuración de cada modo..

	MODO 1	MOD=2 VALOR FUNCIÓN
CONTROL DMX Addr - A001 - A512 Dirección para control por DMX
MODOS AUTOMATICOS	sLnd	- Auto	Establecer de modo automático (ON)
		- Soun	Establecer modo	activación por sonido (ON)
CONTROL DMX	SEt	Chnd	18CH Modo	18 canales de control DMX
			13CH Modo	13 canales de control DMX
AJUSTE DE MODOS AUTOMÁTICOS		Shnd	SH 0 Efecto	1. (Modo automático ON)
			SH 1 Efecto	2. (Modo automático ON)
			SH 2 Efecto	3. (Modo automático ON)
			SH 3 Efecto	4. (Modo automático ON)
		SenS 00-99		Sensibilidad de micrófono (Modo activación por sonido ON). (00: micrófono OFF, 01: sensibilidad baja, 99: sensibilidad alta))
AJUSTES GENERALES		rPAn	YES	Invertir el giro horizontal - PAN
			no Giro horizontal normal - PAN
		rTIL	YES	Invertir el giro vertical - TIL
			no Giro vertical normal - TIL
		LEd	OFF	Pantalla se apaga tras 5 segundos
			on Pantalla encendida siempre
		dISP	YES	Información de la pantalla normal
			no Invierte la información de la pantalla
		Load	YES	Activar el modo StandBy
			no Sin efecto
RESTAURAR	REST	-	-	Realiza un chequeo del equipo

CONTROL DMX

Para controlar el aparato mediante controladora DMX:

- Seleccione el modo de funcionamiento DMX que desee: 13 o 18 canales como se muestra en la tabla superior. Utilice el botón MODE y SET para seleccionar el número de canales y pulse ENTER para validar la configuración.

- Seleccione la dirección DMX para el control de esta barra led con un valor entre 1 y 512. Utilice el botón MODE y SET para seleccionar la dirección DMX y pulse ENTER para validar la configuración.

- A continuación se indican las funciones de cada canal en los distinto modos de funionamiento DMX:

• 13 canales:

CANAL VALOR FUNCIÓN
1 0-255	Movimiento horizontal PAN
2 0-255	Movimiento vertical TILT
3 0-255	Velocidad de movimientos horizontal y vertical
4 0-255	Intensidad de luz general
5 0-255	Intensidad de luz central
6 0-139	Color de luz central. Color fijo
	140-255 Color de luz central. Mezcla de colores
7	0-63 Gobos (patrones) en luz central. Figura única fija
	64-127 Gobos (patrones) en luz central. Figura única con movimento
	128-255 Gobos (patrones) en luz central. Mezcla de figuras
8 0-255	Intensidad de rojo
9 0-255	Intensidad de verde
10 0-255	Intensidad de azul
11 0-255	Intensidad de blanco
12 0-255	Estrobo RGB (velocidad de menos a más)
13	0-20 Sin efecto
	21-100 Movimiento automático horizontal
	101-200 Movimiento automático vertical
	201-249 Movimiento automático horizontal + vertical
	250-255 Reset

• 18 canales:

CANAL VALOR FUNCIÓN
1 0-255	Movimiento horizontal PAN
2 0-255	Movimiento horizontal PAN - ajuste fino
3 0-255	Movimiento vertical TILT
4 0-255	Movimiento vertical TILT - ajuste fino
5 0-255	Velocidad de movimientos horizontal y vertical
6 0-255	Intensidad de luz general
7 0-255	Intensidad de luz central
8 0-139	Color de luz central. Color fijo
	140-255 Color de luz central. Mezcla de colores
9 0-63	Gobos (patrones) en luz central. Figura única fija
	64-127 Gobos (patrones) en luz central. Figura única con movimento
	128-255 Gobos (patrones) en luz central. Mezcla de figuras
10 0-255	Intensidad de rojo
11 0-255	Intensidad de verde
12 0-255	Intensidad de azul
13 0-255	Intensidad de blanco
14 0-255	Estrobo RGB (velocidad de menos a más)
15 0-127	Colores preestablecidos
	128-255 Efectos automáticos (color)
16 0-14	Sin efecto
	15-127 Efectos varios
	128-255 Efectos varios con activación por sonido
17 0-255	Sensibilidad del micrófono
18 0-20	Sin efecto
	21-100 Movimiento automático horizontal
	101-200 Movimiento automático vertical
	201-249 Movimiento automático horizontal + vertical
	250-255 Reset

• Es posible conectar varios equipos en cascada para ser manejados conjuntamente (si están en la misma dirección DMX) o por separado (si están en distintas dirección DMX).

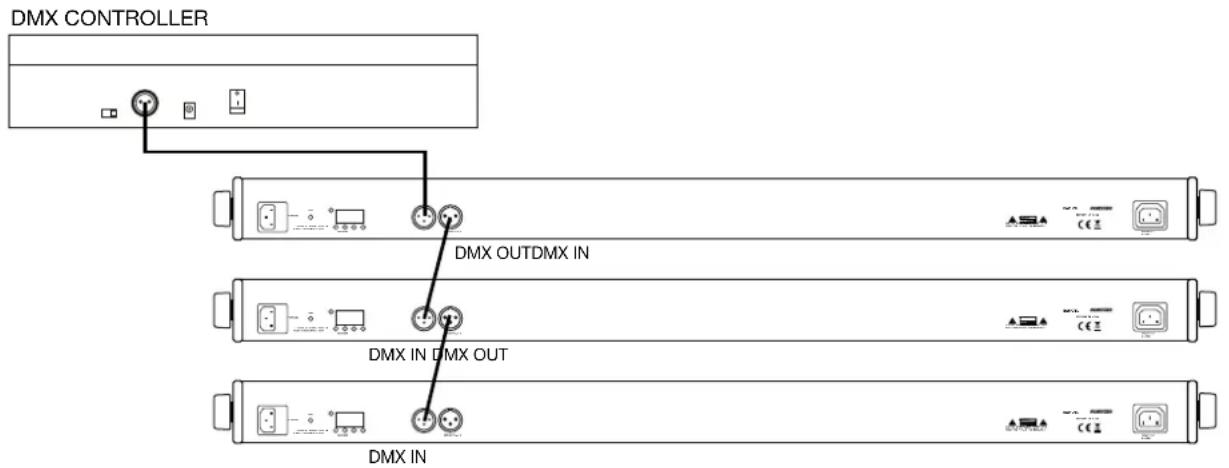

• Conecte un cable XLR entre la entrada DMX IN del aparato y la salida DMX OUT de la controladora DMX si es el primer elemento de la cadena, o la salida DMX OUT del anterior elemento de la cadena de iluminación de su instalación.

- Para interconectarlos debe utilizar cables XLR con la siguiente configuración:

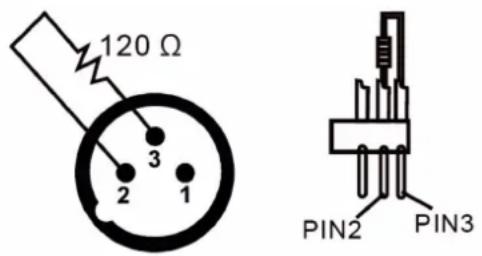

XLR macho (vista pines)

IMPORTANTE: el cableado total de interconexión de equipos en una línea no debe exceder los 100 metros. Para prevenir interferencias en la línea, es conveniente situar en el último elemento de la cadena un terminador de línea que consiste en una resistencia de 120 Ω entre los terminales 2 y 3 del conector XLR DMX OUT del último elemento.

- Conecte todos los elementos a la red eléctrica y enciéndalos para comenzar a utilizarlos.

CONTROL MAESTRO-ESCLAVO ("MASTER-SLAVE")

El funcionamiento maestro-esclavo permite que, sin necesidad de una controladora DMX, varias luces funcionen sincronizadas (mismo color y mismos movimientos).

• Todas las luces deben interconectarse para que funcionen de este modo.
• No debe seleccionar ningún modo concreto en las luces que quiera que obedezcan a la luz principal (maestro “MASTER”). A estas luces se las denomina esclavo (SLAVE).
• En la luz MASTER seleccione cualquiera de los modos de funcionamiento.

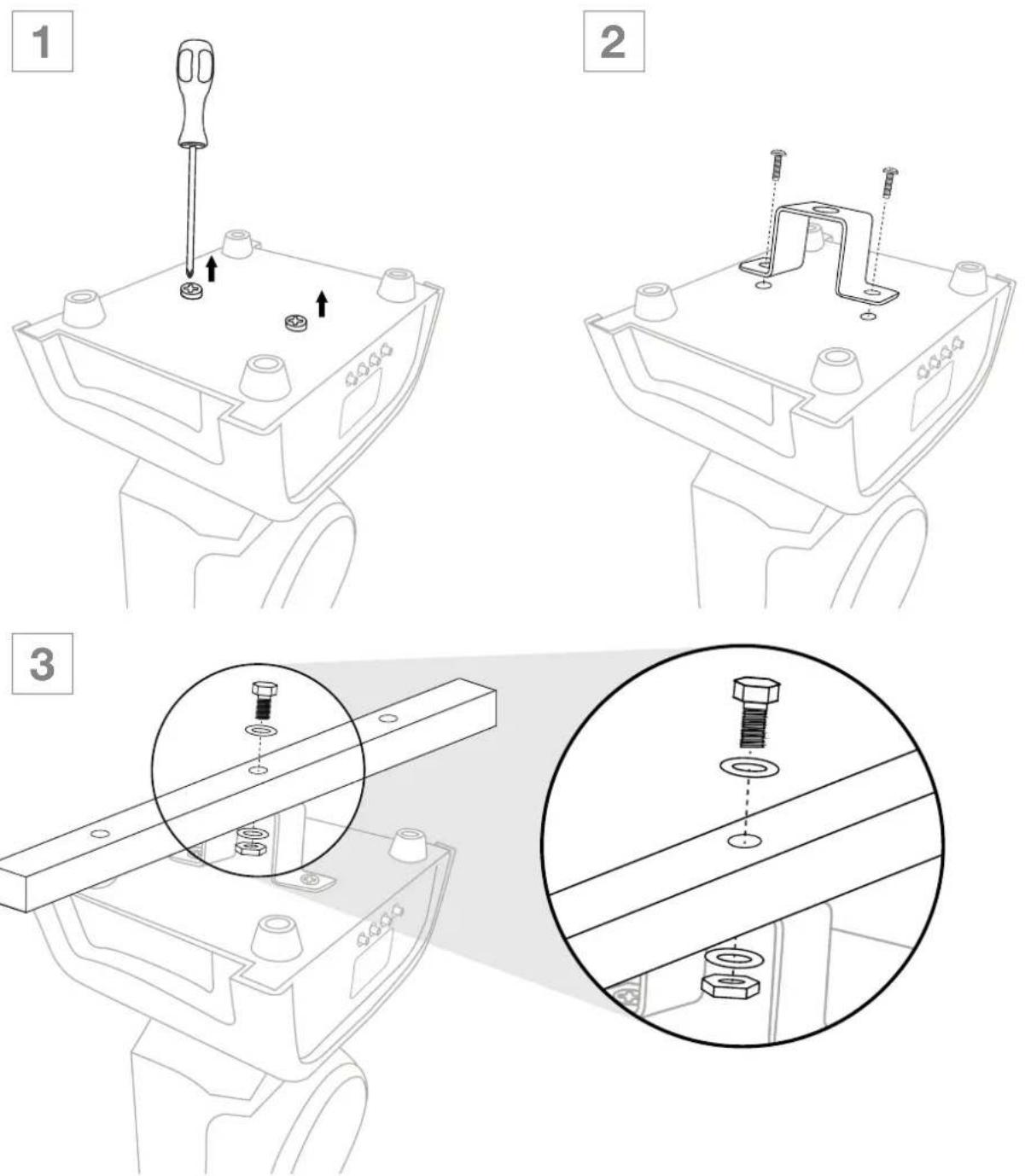

INSTALACIÓN EN BARRA

RECOMENDACIONES DE SEGURIDAD

• No acceda al interior del aparato bajo ningún concepto.
• Asegúrese de que el aparato se encuentra al menos a 50 cm de sustancias o elementos inflamables.
• No observe los rayos a una distancia inferior a 15 cm ni un tiempo máximo de radiación directa de 10 segundos para evitar lesiones oculares graves.
• No apague y encienda continuamente el equipo para prevenir un descenso de la vida útil del aparato.
• Utilice estos aparatos únicamente en espacios cubiertos y refrigerados.
• No mueva o manipule el aparato mientras esté conectado a la red eléctrica y en funcionamiento.
• No modifique los elementos luminosos del aparato sin supervisión técnica ni con material no garantizado por el proveedor.

ESPECIFICACIONES TÉCNICAS

	MOV-6060L
CARACTERÍSTICAS Cabeza móvil Spot Wash LED 2 en 1.6 LED RGBW y 1 LED luz blanca.Combina 2 dispositivos en 1 carcasa.LED central: 7 colores + blanco y 7 gobos (patrones).Gran amplitud de movimiento (horizontal y vertical).Indicado para iluminar escenarios y realizar efectos de luces con patrones seleccionables. Funcionamiento en modo automático, activación por sonido, control DMX y maestro/esclavo.Selectección de modo de funcionamiento y configuraciones especiales (movimientos y pantalla) mediante pantalla integrada.Selectección de colores, dimmer, gobos, estrobo y movimientos tilt y pan mediante controladora DMX.Ahorra tiempo y espacio en el escenario.Refrigeración mediante ventilador.Cuerpo de metal y plástico negro.Patas de goma para instalación en superficie y soporte de montaje.Micrófono incorporado.
LED 6 x 10 W, LED RGBW1 x 60 W, LED WHITE
MOV.HORIZONTAL PAN	540°
MOV. VERTICAL TILT	180°
CANALES DMX 13 o 18, seleccionables
ENTRADAS DMX IN, XLR 3 pines
SALIDAS DMX OUT, XLR 3 pines
CONTROLES Pantalla de configuración
ALIMENTACIÓN 100-240 V CA, 120 W
MEDIDAS 160 x 230 x 130 mm fondo
ACCESORIOS Soporte de fijación
