Type de produit	Mini Lyre LED Spot Wash 2 en 1
Marque	FoneStar
Modèle	MOV6060L
Alimentation	100-240 V CA, 120 W
Consommation	120 W
Sources lumineuses	6 × LED RGBW 10 W + 1 × LED blanche 60 W
Mouvement horizontal (PAN)	540°
Mouvement vertical (TILT)	180°
Canaux DMX	13 ou 18, sélectionnables
Connectique DMX	XLR 3 broches (IN et OUT)
Modes de fonctionnement	Automatique, activation par son, DMX, Maître/Esclave
Contrôle	Écran intégré avec boutons MODE, SET, ENTER
Réglages	Couleurs, dimmer, gobos, strobe, sensibilité micro
Réfrigération	Ventilateur intégré
Matériau du boîtier	Métal et plastique noir
Dimensions (L×P×H)	160 × 230 × 130 mm
Accessoires inclus	Support de fixation
Entretien	Nettoyer avec un chiffon sec et doux, ne pas utiliser de produits abrasifs
Sécurité	Ne pas ouvrir, maintenir à 50 cm de matériaux inflammables, ne pas regarder directement la source lumineuse à moins de 15 cm
Utilisation prévue	Éclairage de scènes, effets lumineux, spectacles

FOIRE AUX QUESTIONS - MOV6060L FoneStar

Comment connecter le haut-parleur en DMX ?

Utilisez un câble XLR 3 broches pour relier la sortie DMX de votre contrôleur à l'entrée DMX IN de l'appareil. Pour une chaîne, reliez la sortie DMX OUT du premier appareil à l'entrée du suivant.

Comment configurer le mode Maître/Esclave ?

Reliez tous les appareils en chaîne via DMX. Sur l'appareil maître, sélectionnez n'importe quel mode de fonctionnement (automatique, son, etc.). Les esclaves n'ont pas besoin de configuration spéciale, ils suivront automatiquement le maître.

Quelle est la différence entre les modes 13 et 18 canaux DMX ?

Le mode 13 canaux offre un contrôle basique (pan, tilt, dimmer, couleurs, gobos, strobe). Le mode 18 canaux ajoute des réglages fins pour pan et tilt, des couleurs pré-établies, des effets automatiques et une sensibilité microphone.

Comment réinitialiser l'appareil ?

Accédez au menu via le bouton MODE, naviguez jusqu'à l'option REST et appuyez sur ENTER. L'appareil effectuera une vérification et se réinitialisera.

Puis-je utiliser l'appareil sans contrôleur DMX ?

Oui. Vous pouvez sélectionner les modes SLnd (automatique) ou SOUn (activation par son) via le menu. En mode automatique, l'appareil exécute des effets prédéfinis. En mode son, il réagit à la musique via le microphone intégré.

Comment régler la sensibilité du microphone ?

Dans le menu, sélectionnez le paramètre SenS et ajustez la valeur de 00 à 99 avec les boutons SET. 00 désactive le micro, 01 est la sensibilité la plus basse, 99 la plus haute.

Comment inverser le sens de rotation PAN ou TILT ?

Dans les réglages généraux, choisissez rPAn ou rTIL. Mettez sur YES pour inverser, no pour garder le sens normal. Validez avec ENTER.

Comment installer l'appareil sur une barre ?

Utilisez le support de fixation inclus. Fixez-le solidement à une barre de chantier ou un trépied. Assurez-vous que l'appareil est stable et qu'il y a au moins 50 cm de distance par rapport à tout matériau inflammable.

Que faire si l'écran affiche des informations inversées ?

Dans le menu, réglez l'option dISP sur no pour inverser l'affichage, ou sur YES pour l'affichage normal. Utilisez les boutons SET et validez avec ENTER.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour enlever la poussière. Ne jamais utiliser de produits liquides ou abrasifs. Nettoyez régulièrement les fentes de ventilation pour éviter la surchauffe.

MODE D'EMPLOI MOV6060L FoneStar

• Mini Lyre LED Spot Wash DMX 2 en 1.
• Fonctionnement en mode automatique, activation par son, contrôle DMX et mode maître/esclave.
• Sélection en mode de fonctionnement et configurations spéciales (mouvements et écran) par écran intégré.
• Sélection de couleurs, dimmer, gobos, strobe et mouvements tilt, pan par table DMX.

CONTRÔLES ET FONCTIONS

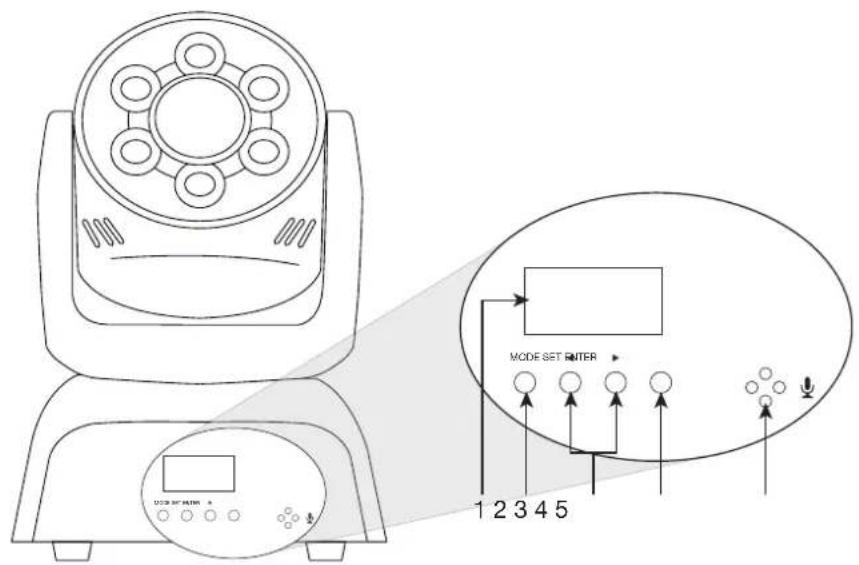

PANNEAU AVANT

1.- SCREEN : indique le mode actuel de fonctionnement de l'appareil.
2.- MODE : permet de mofidier le paramètre à modifier.
3.- ◀SET ▶: augmente/diminue la valeur du mode sélectionné. Pour confirmer la sélection, appuyez sur ENTER.
4.- ENTER : confirme la valeur actuelle du paramètre configuré.
5.- Microphone.

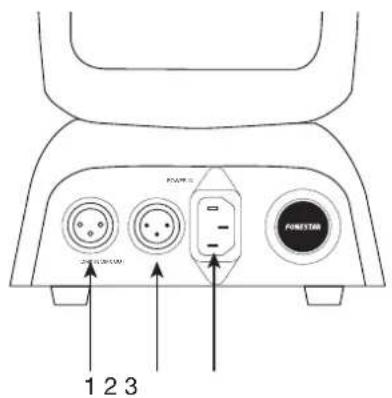

PANNEAU ARRIÈRE

1.- DMX IN : centrée de signal de contrôle DMX, connecteur XLR 3 broches.
2.- DMX OUT : sortie de signal de contrôle DMX, connecteur XLR 3 broches.
3.- POWER IN : alimentation 100-240 V CA.

CONNEXION ET FONCTIONNEMENT

Sélectionnez le mode de fonctionnement appuyant sur les boutons MODE. Pour réaliser des modifications dans un mode, utilisez les boutons SET et appuyez sur ENTER pour valider la configuration.

- Le tableau suivant indique tous les modes de fonctionnement et les valeurs possibles de configuration de chaque mode.

	MODE 1 MODE 2 VALEUR FONCTION
CONTRÔLE DMX Addr - A001 - A512 Direction pour contrôle par DMX
MODESAUTOMATIQUES	sLnd	- Auto	Rétablir mode automatique (ON)
		- Soun	Etablir mode activation par son (ON)
CONTRÔLE DMX	SEt	Chnd	18CH Mode	18 canaux de contrôle DMX
			13CH Mode	13 canaux de contrôle DMX
RÉGLAGES DESMODESAUTOMATIQUES		Shnd	SH 0 Effet 1. (Mode automatique ON)
			SH 1 Effet 2. (Mode automatique ON)
			SH 2 Effet 3. (Mode automatique ON)
			SH 3 Effet 4. (Mode automatique ON)
		SenS 00-99		Sensibilité de microphone (Mode activation par son ON). (00 : microphone OFF, 01 : sensibilité basse, 99 : sensibilité haute)
RÉGLAGESGÉNÉRAUX		rPAn	YES	Inverser la rotation horizontale - PAN
			no Rotation horizontale normale - PAN
		rTIL	YES	Inverser la rotation verticale - TIL
			no Rotation verticale normale - TIL
		LEd	OFF	Écran s’étteint après 5 secondes
			on Écran toujours allumé
		dISP	YES	Information normale de l’écran
			no Inverse	l’information de l’écran
		Load	YES	Activer le mode StandBy
			no Sans effet
RÉTABLIR	REST	-	-	Réalise une vérification de l’appareil

CONTRÔLE DMX

Pour contrôler l'appareil par DMX :

• Sélectionnez le mode de fonctionnement DMX que vous souhaitez : 13 ou 18 canaux comme indiqué dans le tableau ci-dessus. Utilisez le bouton MODE et SET pour sélectionner le numéro de canaux et appuyez sur ENTER pour valider la configuration.
• Sélectionnez la direction DMX pour le contrôle de cette barre led avec une valeur entre 1 et 512. Utilisez le bouton MODE et SET pour sélectionner la direction DMX et appuyez sur ENTER pour valider la configuration.

• Par la suite, vous trouverez les fonctions de chaque canal dans les différents modes de fonctionnement DMX :

• 13 canaux:

CHANNEL VALUE FUNCTION
1 0-255	Mouvement horizontal PAN
2 0-255	Mouvement vertical TILT
3 0-255	Vitesse de mouvement horizontal et vertical
4 0-255	Intensité de lumière générale
5 0-255	Intensité de lumière centrale
6 0-139	Couleur de lumière centrale. Couleur rouge.
	140-255 Couleur de lumière centrale. Mix de couleurs.
7	0-63 Gobos (patrones) en luz central. Figura única fija.
	64-127 Gobos (patrones) en luz central. Figura única con movimento.
	128-255 Gobos (patrones) en luz central. Mezcla de figuras.
8 0-255	Intensité de rouge
9 0-255	Intensité de vert
10 0-255	Intensité de bleu
11 0-255	Intensité de blanc
12 0-255	Etrobo RGB (vitesse de moins à plus)
13	0-20 Sans effet
	21-100 Mouvement automatique horizontal
	101-200 Mouvement automatique vertical
	201-249 Mouvement automatique horizontal + vertical
	250-255 Reset

• 18 canaux:

CHANNEL VALUE FUNCTION
1 0-255	Mouvement horizontal PAN
2 0-255	Mouvement horizontal PAN - réglage fin
3 0-255	Mouvement vertical TILT
4 0-255	Mouvement vertical TILT - réglage fin
5 0-255	Vitesse de mouvement horizontal et vertical
6 0-255	Intensité de lumière générale
7 0-255	Intensité de lumière centrale
8 0-139	Couleur de lumière centrale. Couleur fixe.
	140-255 Couleur de lumière centrale. Mix de couleurs.
9 0-63	Patrons sur lumière centrale. Dessin unique fixe.
	64-127 Patrons sur lumière centrale. Dessin unique avec mouvement.
	128-255 Patrones sur lumière centrale. Mix de dessins.
10 0-255	Intensité de rouge (DIMMER)
11 0-255	Intensité de vert (DIMMER)
12 0-255	Intensité de bleu (DIMMER)
13 0-255	Intensité de blanc (DIMMER)
14 0-255	Strobo RGB (vitesse de moins à plus)
15 0-127	Couleurs pré-établies
	128-255 Effets automatiques (couleur)
16 0-14	Sans effet
	15-127 Effets divers
	128-255 Effets divers avec activation par son
17 0-255	Sensibilité du microphone
18 0-20	Sans effet
	21-100 Mouvement automatique horizontal
	101-200 Mouvement automatique vertical
	201-249 Mouvement automatique horizontal + vertical
	250-255 Reset

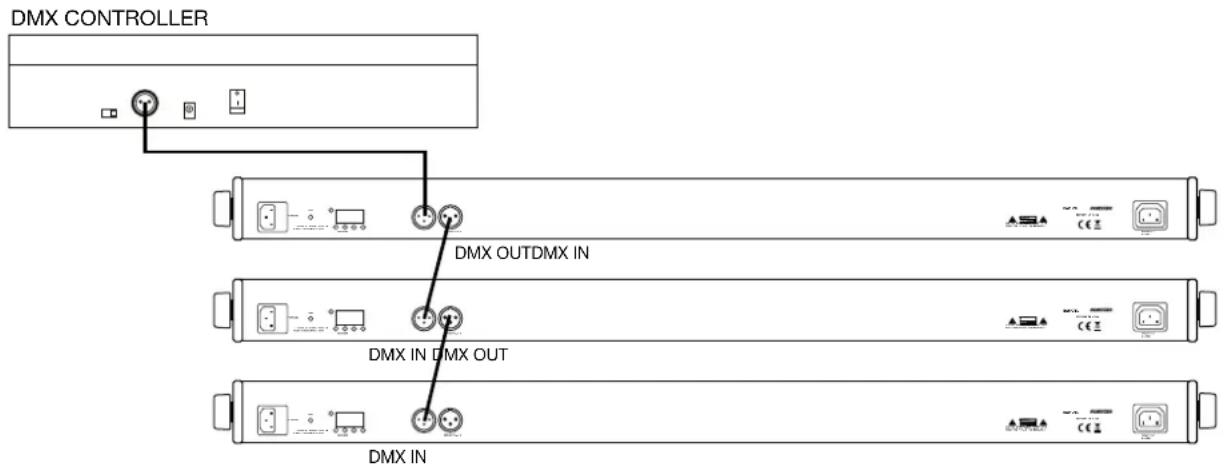

• Il est possible de connecter plusieurs appreils en cascade pour être utilisés ensemble (s'ils sont dans la même direction DMX) ou séparemment (s'ils osnt dans différentes direction DMX).
• Connectez un câble XLR entre l'entrée DMX IN de l'appareil et la sortie DMX OUT du contrôle DMX si c'est le premier élément de la chaîne, ou la sortie DMX OUT de l'élément précédant de la chaîne d'illumination de votre installation.


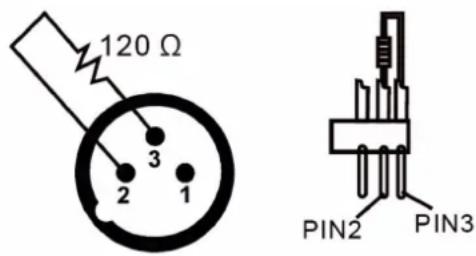

- Pour les interconnecter, vous devez utiliser des câbles XLR avec la configuration suivante :

XLR mâle (vue broches)

IMPORTANT: e câblage total d'interconnexion des appareils dans une ligne ne doit pas dépasser les 100 mètres. Para prévenir des interférences dans la ligne, il est nécessaire de placer dans le dernier élément de la chaîne une résistance de 120 Ω entre les terminaux 2 et 3 du connecteur XLR DMX OUT du dernier élément.

- Connectez tous les éléments au réseau électrique et allumez-les pour commencer à les utiliser.

CONTRÔLE MAÎTRE-ESCLAV ("MASTER-SLAVE")

Le fonctionnement maître-esclave permet que, sans besoin de DMX, plusieurs lumières fonctionnent de manière synchronisée (même couleur et mêmes mouvements).

• Toutes les lumières doivent s'interconnecter pour qu'elles fonctionnent dans ce mode.
• Vous ne devez pas sélectionner aucun mode aux lumières que vous souhaitez qu'elles obéissent à la lumière principale (maître "MASTER"). Ces lumières sont appelées esclave (SLAVE).
• À la lumière MASTER sélectionnez n'importe quel mode de fonctionnement.

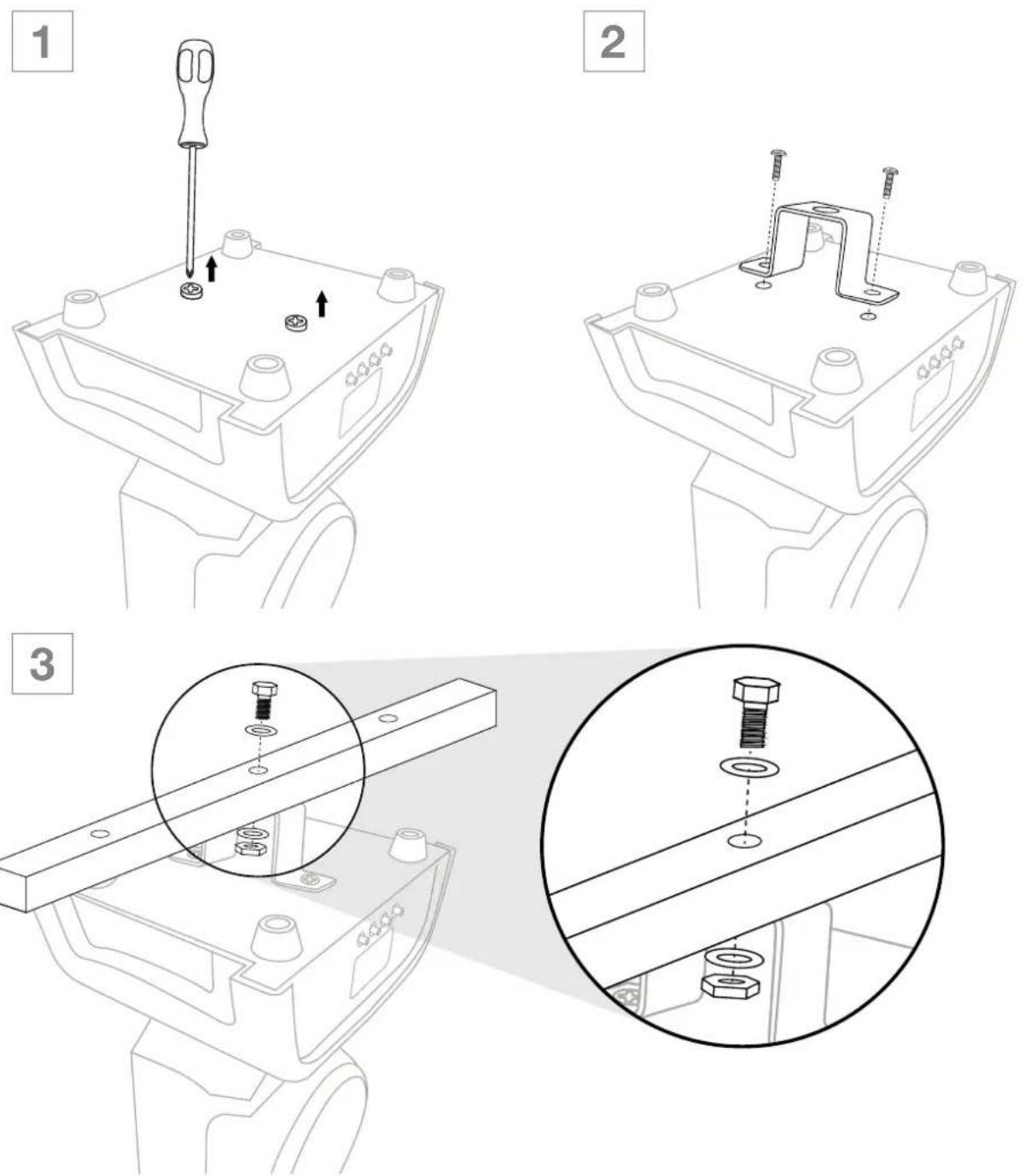

INSTALLATION SUR UNE BARRE

RECOMMENDATIONS DE SÉCURITÉ

• N'ouvrez en aucun cas l'intérieur de l'appareil.
• Vérifiez que l'appareil se trouve à moins de 50 cm de substances ou éléments inflammables.

- N'observez pas les rayons à une distance inférieure à 15 cm ni un temps au maximum de 10 secondes de radiation directe pour éviter de graves lésions oculaires.

• N'éteignez pas ni allumez sans cesse l'appareil pour éviter une baisse de vie utile de celui-ci.

• Utilisez ces appareils uniquement dans des espaces fermés et espacios cubiertos et réfrigérés.

• Ne touchez ni manipulez l'appareil pendant qu'il est connecté au réseau électrique et en fonctionnement.

• Ne changez pas les éléments lumineux de l'appareil sans assistance technique ni avec matériel non garanti par le fournisseur.

SPÉCIFICATIONS TECHNIQUES

	MOV-6060L
CARACTÉRISTIQUES	Mini Lyre Spot Wash LED 2 en 1.6 LED RGBW + 1 LED WHITE LIGHT.Combine 2 dispoitifs en 1 carcasse.LED central : 7 couleurs + blanc et 7 gobos (patrons).Grande amplitude de mouvement (horizontal et vertical).Idéal pour illuminer scènes et réaliser effets de lumières avec patrons sélectionnables.Fonctionnement en mode automatique, activation par son, contrôle DMX et mode maître/esclave.Sélection en mode de fonctionnement et configurations spéciales (mouvements et écran) par écran intégré.Sélection de couleurs, dimmer, gobos, strobe et mouvements tilt, pan par table DMX.Gain de temps et d'espace sur scène.Réfrigération par ventilateur.Corps en métal et plastique noir.Pieds en caoutchouc pour installation en superficie et support de montage.Microphone incorporé.
LED 6 x 10 W, LED RGBW	1 x 60 W, LED WHITE
MOUVEMENT HORIZONTAL PAN	540°
MOUVEMENT VERTICAL TILT	180°
CANAUX DMX 13 ou 18, sélectionnables
ENTRÉES DMX IN, XLR	3 pins
SORTIES DMX OUT, XLR	3 pins
CONTRÔLES Écran de	configuration
ALIMENTATION 100-240 V CA, 120 W
DIMENSIONS 160 x 230 x 130 mm profondeur
ACCÉSSOIRES Support de fixation
