MALIBU310 - Alto-falante FoneStar - Manual de utilização gratuito

Tipo de produto	Alto-falante portátil
Marca	FoneStar
Modelo	MALIBU310
Potência	100 W máx, 20 W RMS
Alto-falantes	1 woofer 10", 1 tweeter 1"
Entradas	1 microfone jack 6,3 mm, 1 linha estéreo jack 3,5 mm
Leitor	Bluetooth 5.0, USB, microSD, FM, LINE
Microfone	1 microfone sem fio UHF (650 MHz) incluso
Funções	Karaokê com Voice Canceller, prioridade microfone, eco, TWS, gravação microfone
Alimentação	Rede 110-240 V CA, Bateria Li-ion 11,1 V 2200 mAh
Autonomia da bateria	8 h (a 50% volume)
Tempo de carga	3 h
Dimensões	310 x 490 x 260 mm
Acessórios incluídos	Controle remoto, cabo de alimentação, microfone sem fio
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos abrasivos ou solventes.
Segurança	Não expor à umidade. Não abrir o aparelho. Usar apenas o adaptador de rede fornecido.
Peças sobressalentes e reparabilidade	Entre em contato com o serviço pós-venda autorizado FoneStar.

Perguntas frequentes - MALIBU310 FoneStar

Como conectar meu smartphone via Bluetooth?

Selecione o modo Bluetooth (BLUE) no alto-falante. Ative o Bluetooth no seu smartphone, procure 'MALIBU-310' e pareie. A tela para de piscar quando a conexão é estabelecida.

Como usar a função karaokê?

Conecte um microfone (com fio ou sem fio). Ative a função Voice Canceller para suprimir a voz da música. Use MIC PRIORITY para atenuar a música quando você fala. Ajuste o eco com o botão ECHO.

Como gravar minha voz?

Insira um pen drive USB ou um cartão microSD. Pressione o botão REC para iniciar a gravação (apenas o sinal do microfone). Pressione novamente para parar. Para ouvir, pressione e segure REC.

Como ativar a função TWS?

Ligue dois alto-falantes compatíveis (MALIBU-308/310/312/315) e ative o Bluetooth em ambos. No alto-falante secundário, pressione e segure TWS. Aguarde até que as telas parem de piscar. O alto-falante principal transmite o som em estéreo.

Como carregar a bateria?

Conecte o cabo de alimentação da rede (110-240 V CA) na entrada AC e ligue o aparelho. O indicador CHARGING BATTERY fica azul durante a carga, depois verde quando completa. O tempo de carga é de aproximadamente 3 horas.

Como ajustar o eco no microfone?

Gire o botão ECHO no painel frontal para aumentar ou diminuir o número de repetições do efeito de eco nos microfones (com fio e sem fio).

O que fazer se o microfone sem fio não funcionar?

Verifique se o microfone está ligado e se as pilhas (2 x LR6-AA) estão inseridas corretamente. Certifique-se de que o alto-falante está ligado. Se o problema persistir, verifique as pilhas e substitua-as se necessário.

Como mudar para o modo rádio FM?

Pressione várias vezes MODE até exibir uma frequência na tela. Pressione e segure o botão ►/|| para iniciar uma busca automática de estações. Use ◄ ou ► para navegar entre as estações memorizadas.

Como usar o controle remoto?

O controle remoto permite controlar o leitor: MODE, play/pause, volume, equalização, TWS, etc. Insira 2 pilhas LR03-AAA. Aponte para a tela do alto-falante. Use MUTE para silenciar o som (a tela pisca).

Quais são os modos de reprodução disponíveis?

Os modos são: USB (pen drive), microSD (cartão), Bluetooth (BLUE), FM (rádio) e LINE (entrada auxiliar). Use o botão MODE para alternar entre eles.

MANUAL DE UTILIZADOR MALIBU310 FoneStar

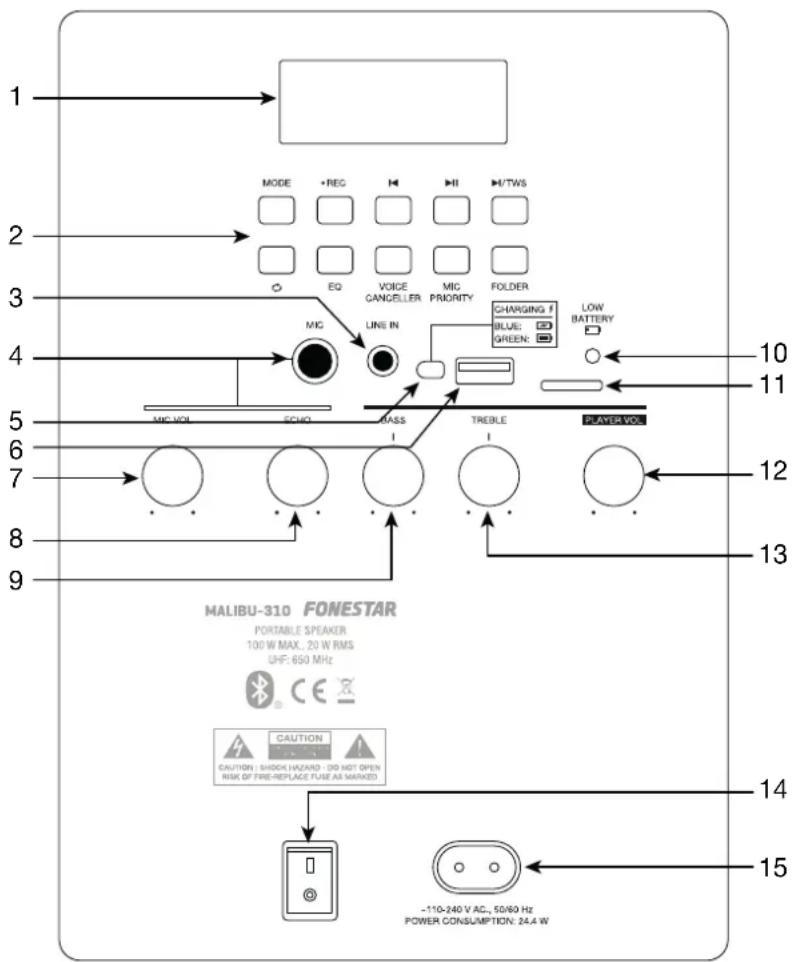

CONTROLES Y FUNCIONES

ES

CONEXIONY FUNCIONAMIENTO

• Coluna portátil com 1 microfone sem fios.

• A coluna portátil para acompanhar todos os seu events ou festas, uma atuação ou conversa em direto. Proporciono o ambiente musical perfeito, poderá reproducir música, fazer karaoke, gravar a entrada do microfone, sonizar as suas atuações ou amplificar a voz.

• O som de grande potência irá permitir cobrir eventos de até 20 pessoas com uma excalente qualida de audio gratas à sua definição em frequências agudas e ao reforço em graves BASS REFLEX.
• A MALIBU-310 incorpora todo o que é necessário para amplificar o som. Inclui um microfone sem fios de meão e uma entrada para ligar outro microfone de cabo. Poderá fazer karaoke ativando a funcção Voice Canceller que Cancela a voz sobre a música, atribuir prioridade de voz para atenuar a música quando algoém fala e controlar o volume da música e o microfone de forma independente, às dem do eco para o microfone.
• Dispõe de um reprodutor multifunctional de Bluetooth®, USB/microSD, rádio ou LINHA commando à distência. Oferece acreditar a possibídale de ligar 2 colunas por bluetooth e reproduzir o mesmo conteudo atraves da função TWS.
• O uso simples e intuitivo minimiza o tempo de configuração.
• Muito versátil, adapta-se a multípios usos e é fácil de transporte gratas ao seu design de carrinho trolley e aos componentes leves altamente eficientes, como o amplífador classe D e a bateria recarregável de litio, que exige uma manutenção reduzida e proporciona uma grande autonoma.
• É a coluna adequada para utilizesores sem grandes��imentos de audio, que precisam de sonizar festas familiares e preocupos eventos, bem como para utilizesores mais professionis que dao aulas,culos ou presentacoes, ou ainda para artistas que desejam fazerPEGuesas atuações em direto ou recitasais.

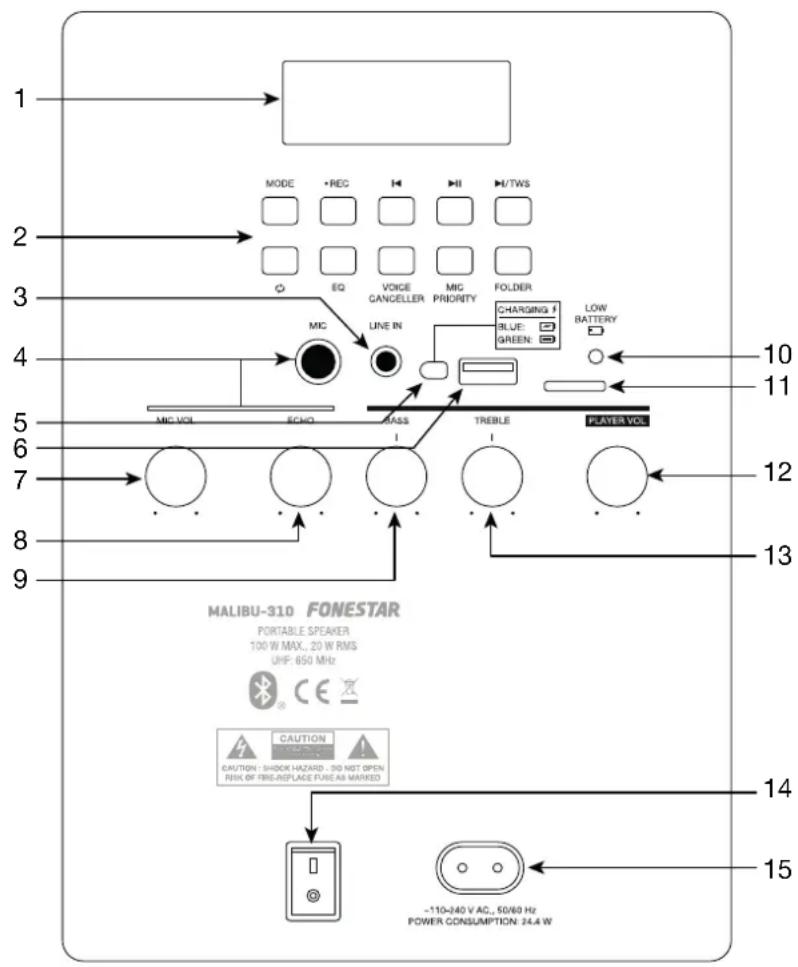

CONTROLOS E FUNÇÉS

1.- Ecerpt de informação do modulo reproduitor.
2.- Botoes do reproductor:

a.- MODE: toques rápidos neste botão permitem alterar o modo no reproduitor para escolher a fonte de audio desejada: USB, microSD (CArD), Bluetooth (BLUE), rádio FM (o érá而对于 a frequência), entrada de linha (LINE).
b.- REC: um toque rápido;neste botão permite iniciar/parar a gravação do audio dos microfones. Um toque prolongado permite reproducir as faixas gravadas. Após inciar a reprodução poderá controlá-la com os botões II, He H

c.- Em modo Bluetooth, USB e micro SD um toque rápido permite passar para a faixa anterior. Em modo FM passa para a frequência memorizada anterior.
d.- : mode Bluetooth, USB e micro SD incia/pausa a reproducao de audio; em modo FM efetua a memorização automatica de todas as frequencias que sejam detetadas com calidad de sinal sufiente.
e.- TWS: em modo Bluetooth, USB e micro SD um toque rápido permite passar para a faixa segunte. Em modo FM passa para a frequência memorizada segunte. Um toque prolongado neste botão ativa a função TWS, para mais informação aceda à secção FUNCIONAMENTO.
f.-: em modo USB e micro SD ativa/desativa a reprodução aleatoria.

• ONE: reproducuz uma mesma faixa repetidamente.
• ALL: reproducas as faixas por ordem e no final começa de novo.

g.- EQ: permite alternar entre as differentes equalizacoes existentes: FLAT (sem equalizacao), POP, ROCK, JAZZ, CLASSIC.
h.- VOICE CANCELLER: elimina a voz das canções atraves de equalização para melhorar a experiência de karaoke. O érálena ON quando a função está ativada e OFF quando está desativada.
i.- MIC PRIORITY: ativa a prioridade dos microfones sobre a musica. A musica sera atenuada quando houver sinal num dos microfones: MIC ou microfone sem fios. O eça aparena ON quando a função está"Ativada e OFF quando está desativada.
j.- FOLDER: em modo USB e MicroSD permite selecionar a pasta a reproducir.

3.- LINE IN: entrada auxiliar estéreo de nível de LINHA, conetor jack 3,5 mm.
4.- MIC: entrada balanceada de nivel de micro, conetor jack 6,3 mm.
5.- CHARGING BATTERY: indicator luminoso do processo de energia da bateria. Este indicator fica azul quando a bateria está a carregar, e fica verde quando a bateria fica totalmente carregada.
6.- Porta para ligar dispositivos de armazenamento USB.
7.- MIC VOL: controlo de volume dos microfones MIC e microfone sem fios.
8.- ECHO: controle da funcao eco sobre os microfones. Permite configurar o numero de repetições do efeito eco dos microfones MIC e microfone sem fios.
9.- BASS: controlo que reforça ou atenua as frequências graves do reproduitor.
10.- LOW BATTERY: indicator luminoso de bateria fraga. quando este indicator ficar azul, ligue o cabo de alimentacao.
11.- Porta para ligar cartões de memória microSD.
12.- PLAYER VOL: controlo de volume do reproduitor.
13.- TREBLE: controlo que reforça ou atenua as frequências agudas do reproduitor.
14.- Interruptor para ligar/desligar a coluna.
15.- Entrada para ligar o cabo de alimentacao CA.

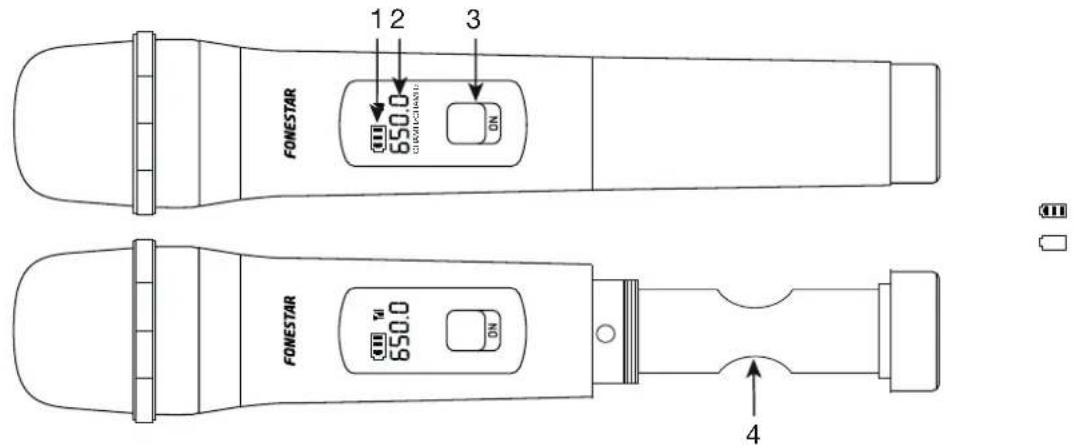

MICROFONE DE MÃO

1.- Indicador luminoso de energia de bateria: nivel da bateria correto, bateria fraca.
2.- Indicador de frequência de transmissão.
3.- Interruptor para ligar/desligar o microfone de mão.
4. Compartimento para pilhas. Utilize 2 pilhas de 1,5 V tipo LR6-AA, preferentemente alcalinas. Ao colocar as baterias, certifique-se de que é a polaridade correta.

COMANDO À DISTÂNCIA

1.- :silencia a coluna.
2.- MODE: toques rápidos neste botão permitem alterar o modo no reprodução para escolher a fonte de audio desejada: USB, microSD (CArD), Bluetooth (BLUE), rádio FM (o écrā apareça a frequência), entrada de红线 (LINE).
3.- REC: um toque rápido;neste botão permite iniciar/parar a gravação do audio dos microfones. Um toque prolongado permite reproducir as faixas gravadas. Após iniciar a reprodução poderá controlá-la com os botões II, Ke H
4.- / H: em modo Bluetooth, USB e micro SD, um toque rápido premir passar para a canção anterior/seguin; um toque prolongado permite avançar e recuar rapidamente. Em modo FM, muda para anterio/seguiné frequência memorizada.
5.- II: em modo Bluetooth, USB e micro SD inicia/pausa a reproducao de audio; em modo FM efetua a memoracao automatica de todas as frequencias que sejam detetadas com calidad de sinal sufiente.
6.-: em modo USB e micro SD ativa/desativa a reprodução aleatoria.

• ONE: reproduc uma mesma faixa repetidamente.
• ALL: reproducz as faixas por ordem e no final começa de novo.

7.- 0-9: botões numéricos para selecionar automaticamente a faixa de audio desejada no disposito USB ou microSD ou a emissora de rádio memorizada. Em modo FM permitem selecionar as emissoras guardadas na memória.
8.- TWS: um toque prolongado neste botão ativa a funcção TWS, para mais informação aceda à secção FUNCIONAMENTO.
9.- VOL-/VOL+: controllos de volume do reproduCTOR.
10.- EQ: permite alternar entre as differentes equalizacoes existentes: FLAT (sem equalização), POP, ROCK, JAZZ, CLASSIC.

FUNCTIONAMENTO

BATERIA RECARREGÁVEL

Para registrar a bateria ligue o equipamento a uma tomada de corrente 230 V CA usingo o cabo de alimentacao. Mantenha o equipamento ligado a tomada de corrente e ligado durante o tempo de cargo: 3 horas aproximamente. O indicator luminoso de bateria fica azul durante a cargo e desiga-se quando fica totalmente carregada.

A duração da bateria depende do uso do equipamento, do tipo de música reproduzida, do volume, etc. A bateria dura 8 horas em condições olTIMAS deestruturao.

NOTA: esta coluna funciona com bateria e ligada a alimentacao CA.

REPRODUTOR

Todo os modos do reproduitor dispõem de uma equalização àsd dos controlos do pailen posterior (BASS e TREBLE) usingo o botao EQ do reproduitor e do commando a distancia. Adiconlamente, o commando a distancia dispõe da funcao MUTE para silenciar o audio, o eira ira piscar indicando que a funcao de silencio está ativa.

MODO USB/microSD

• Introduza o dispositorio USB ou cartão microSD e selecione o modo desejado; o éra irã aparecerar USb ou CArD respectivamente. De seguida ia�能ar a reproducao indicando o numero da faixa, brevemente, e o tempo de reproducao (00:00).
• Pressione no reproductor ou no commando a distance para mudar de faixa ou iniciar/pausar a reproducao.

• Seleciono o modo Bluetooth. O ecran ira aparear BLUE. Se BLUE piscar, indica que nao foi estabelecida ligation com um dispositivo. quando para de piscar indica que está ligado.
• Para ligar o seu dispositoivo abra o ecran de configuraçao de Bluetooth do seu smartphone ou tablet. Ative a funcao Bluetooth, seleciono o dispositoivo MALIBU-310 e emparelhe-se com ele.

NOTA: este amplificador memoriza oultimate dispositivo ligado. Pelo que não está necessário efetuar esteprocesso de emparelamento quando é feito automaticamente.

• Seleciona a musica no seu smartphone/tablet e inicie a reproducao.
• Certifique-se de que o seu smartphone/tablet tem volume suficiente para poder ser ouvido através da coluna. Deste modo, poderá(befores controlar o volume a partir do proprietary MALIBU sem ter de usar mais nenhum equipamento.
• Pressione no reprodutor ou no comando a distancia para mudar de faixa ou iniciair/pausar a reproducao.

MODO FM

• Selezione o modo FM. O ecra irá aparecer a frequência sintonizada (000,0 MHz).

• Efetue uma sintonização automática das emissoras para fazer a'utilizar este modo com um toque rápido no botão.

• Quando terminar poderá seleccionar a emissora que deseja ouvir de entre todas as sintonizadas com K/No pail frontal ou do commando à distância.

MODO LINHA

• Ligue o seu dispositivo de audio (Smartphone, tablet, PC, etc) using um cabo de audio estéreo na entrada LINE IN do pailel posterior.
  -Selezione o modo entrada de linha. O eça irá aparecer这条 line.
• SeLECTIONA música no seu disposítivo e inicia a reprodução.
• Certifique-se de que o seu disposito tem volume sufiente para poder ser ouvido atraves da coluna. Deste modo, poderá(befores controlar o volume a partir do proprietary MALIBU sem ter de usar mais nenhum equipamento.

A funcão de gravação é irá gravar o sinal dos microfones independente do modo的选择ado no reproduitor.

1. • Ligue os microfones que deseja gravar (de cabo ou sem fios) e regule o volume,efeito eco e equalização.
     2.- Ligue uma unidade de gravacao na porta USB ou na ranhura microSD. Durante a gravacao pode ouvir a musica quando grava a voz的选择ando o modo no reproduitor, desde que nao sera o mesmo modo que estiver a uso para a gravacao.

NOTA: o disposicao USB tem prioridade sobre o cartao microSD.

3.- Pressione o botão REC do reproductor ou do commando à distência e volta a pressioná-lo para parar a gravação. Se voltar a pressionar, irá fazer outra gravação. A gravação pode ser pausada e retomada com o botão II.
4.- Para reproducir estas gravações pressione prolongamente no botão REC do reproduitor ou do commando à distência.

As gravaos ficam armazenadas numa pasta REC no USB ou cartao microSD com o nome 00000.MP3.

FUNCAOTWS (TRUEWIRELESSSTEREO)

A funcão TWS permite que o audio do reprodutor (USB, microSD, Bluetooth, FM ou AUX) está ouvido atraves de 2 colunas em estéreo. Para esta funcção terá sempre uma coluna principal que reproduz o canal esquerdo do sinal estéreo, e uma secundária que reproduz o canal direito.

Para tal, delve dispon de 2 colonas MALIBU-308, MALIBU-310, MALIBU-312 ou MALIBU-315 e seguir os passos abaixo:

1.- Ligue ambas as colunas MALIBU e ative o modo Bluetooth.
2. Na coluna secundária, pressione o botão TWS e o ecra irá aparecer SLAU a piscar.
3.- Espere uns segculos até os ecran de ambas as columnas deixarem de piscar, indicando que está ligadas.
4.- SeLECTIONO o modo de reproducao na coluna principal e inicie a reproducao.

É possével, a partir de ambas as colunas, controlar as funções do reproduitor: >, II. Mas so pode alterar o modo a partir da coluna principal.

NOTA: as restantes entradas das colunas como MIC ou GUITAR são serao ouvidas atraves da coluna a qual estiverem ligadas. Tenha em consideracao que, caso os microfones sem fios de ambas as colunas tenham a mesma frequencia, não podera usar osinous.

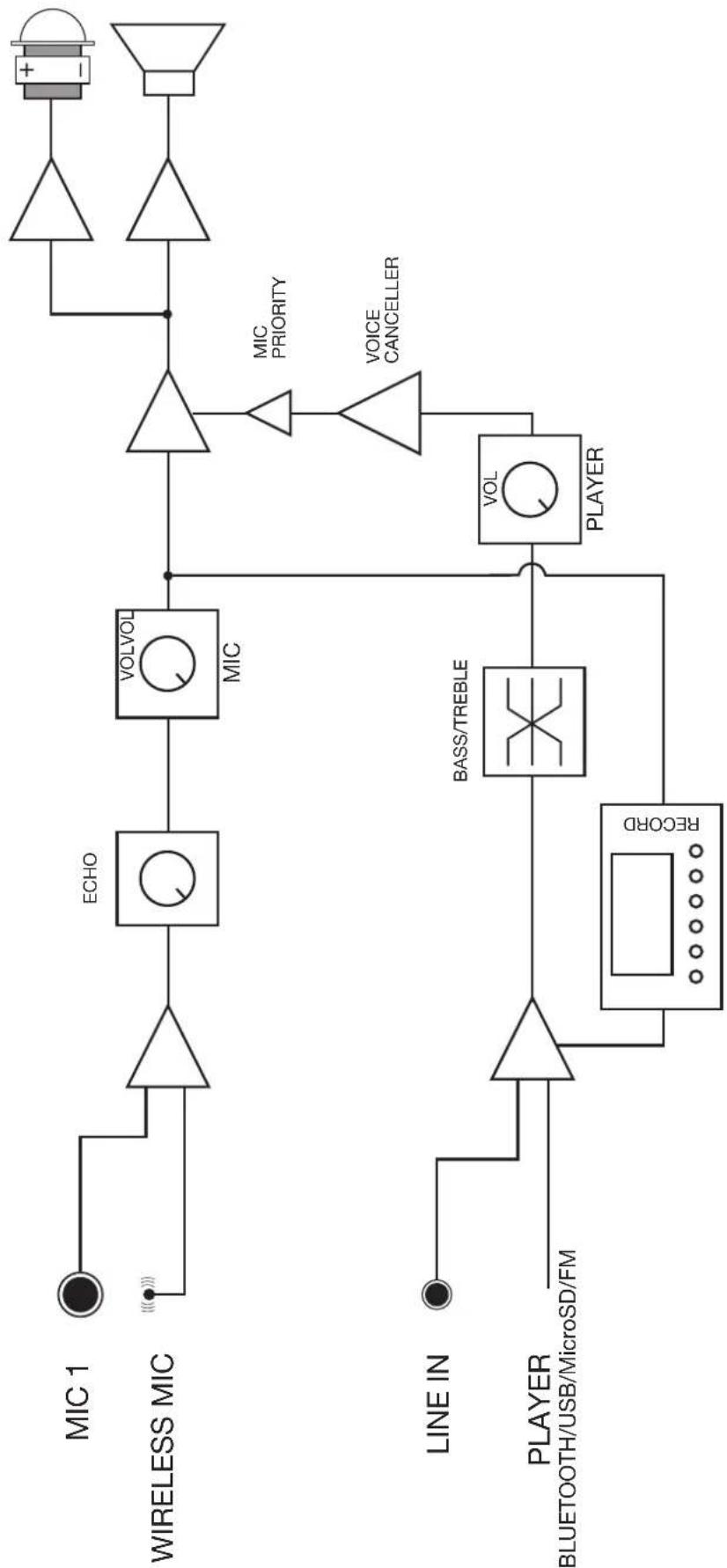

LIGAÇAO E FUNCIONAMENTO

• Antes de efetuar qualquer ligaço:

• Certifique-se de que todos os equipamentos está desativados e desligados da tomada de corrente de alimentação.

• Confirme o estado da bateria da coluna e das pilhas do microfone sem fios.

• Cologne os controlos de volume no minimum.

• Ligue o dispositorio ou dispositos de que irá necessitar:

• Dispositivo USB na porta USB.

• Cartao microSD na ranhura microSD.
• Pc, tablet, smartphone, etc. na entrada LINE IN.
• Microfone de cabo nas entradas MIC 1 e MIC2.

• Para o modo bluetooth terá de esperar que a coluna se ligue para a emparelhar.

• Ative os dispositivos ligados no passo anterior e o microfone sem fios e, por fim, ative a coluna. Pode utilizes a MALIBU atraves de alimentacao direta da corrente ou usinga bateria interna.

-Selezione o modo de funcaoamento e regule os controlos de volume PLAYER, VOL e MIC VOL.

NOTA: se usar microfone (sem fios e/ou cabo) garantant que não fica em fronte à coluna, mantendo uma certa distência para fazer feedback e outros ríudos incómodos.

• Após utiliser, não se esqueça de desativar e desligar o aparecido da tomada de corrente.

	MALIBU-310
CHARACTERÍSTICAS	Coluna portátil.1 microfone sem fios de maior UHF (650 MHz).Reprodutor Bluetooth/USB/microSD/FM/LINE egravador do audio do microfone.Recetor Bluetooth 5.0.Função karaoke com Voice Cancellation, prioridade, controlo de eco para microfone e controlo de volume independente da música e dos microfones.Função TWS para emparelhar das colunas por Bluetooth.Entrada para microfone com cabo.Bateria recarregavel de Li-ion.Reforço em graves BASS REFLEX.Comando à distância para reprodutor.Carrinho de transporte trolley.Orificio na base para tubo de 35 mm.
POTÊNCIA 100 W maior	Maximo, 20 W RMS
COLUMAS 1 woofer 10"	1 tweetear 1"
ENTRADAS 1 microfone	jack 6,3 mm, 4.700 Ω 33 mV1 linha estéreo, jack 3,5 mm, 10.000 Ω 549 mV
CONTROLOS Volume	de microfone com ecoVolume de reprodutor com controlo de graves e agudosReprodutor com seleção de fonte, controlo de reprodução, gravação, TWS, eliminador de voz, prioridade de voz, modo de reprodução e equalizaçãoIndicador de baixa bateriaIndicador de)carga de bateria
ALIMENTACÇÃO 110-2	40 V CA, 24,4 WBateria Li-ion 11,1 V, 2.200 mAhAutonomia com bateria recarregavel: 8 h*Tempo de)carga da bateria: 3 h*Autonomia com volume a 50%. Dependendo do tipo de música e do volume, a autonomia pode diminuir.Functiona quando recargAMicrofones sem fios: 2 pilhas LR6-AAComando à distância: 2 pilhas LR03-AAA
MEDIDAS 310 x 490 x	260 mm de profundidade
OPCIONAL FAL-M10:	bolsa de transporte

DECLARATIONUE DE CONFORMIDADE SIMPLIFICADA

A abaixo assinada, FONESTAR SISTemas S.A. declara que a Coluna portátil MALIBU-310 está em conformidade com a Diretiva 2014/53/UE.

O texto integral da declaração de conformidade está disponível no segunte endereço de internet:

fonestar.com/MALIBU-310
