S90MF3E5A - Ar condicionado PANASONIC - Manual de utilização gratuito

Marca	Panasonic
Modelo	S90MF3E5A
Tipo de produto	Unidade interna de ar condicionado comercial (sistema split)
Refrigerante	R410A (GWP 2088)
Alimentação elétrica	230 V ~ 50 Hz
Funções principais	Resfriamento, aquecimento, desumidificação (DRY), ventilação
Filtro de ar	Lavável, indicador de limpeza no controle remoto
Degelo automático	Sim, no modo aquecimento
Reinício automático após corte	Sim, mantém as configurações anteriores
Dispositivo biocida integrado	Sim (ionização, elimina bactérias e vírus)
Limpeza	Filtro lavável com água; limpeza interna por profissional
Temperatura de funcionamento (aquecimento)	Desempenho reduzido por baixa temperatura externa
Segurança	Aterramento obrigatório, disjuntor diferencial residual, parada de emergência via disjuntor
Reparabilidade	Não desmontar sozinho; entrar em contato com um revendedor autorizado
Peso (estimativa)	Aproximadamente 12 kg (unidade interna)
Dimensões (estimativa)	Largura 800 mm, Altura 300 mm, Profundidade 200 mm
Garantia	Consultar o revendedor
Consumo de energia	Ver etiqueta energética na unidade
Páginas do manual	60 páginas (incluindo instruções de segurança e uso)

Perguntas frequentes - S90MF3E5A PANASONIC

Que tipo de refrigerante o ar condicionado Panasonic S90MF3E5A utiliza?

O ar condicionado utiliza o refrigerante R410A, com um potencial de aquecimento global (GWP) de 2088. Trata-se de um gás fluorado de efeito estufa, não liberar na atmosfera.

Como limpar o filtro de ar?

O filtro de ar é limpo com aspirador ou água morna. Não usar solventes nem água muito quente. Consulte o manual para remoção. O indicador de filtro no controle remoto indica quando a limpeza é necessária.

O que fazer em caso de falta de energia?

Em caso de corte de energia, a unidade reinicia automaticamente com as configurações anteriores. Se o disjuntor diferencial residual disparar com frequência, desconecte o aparelho e entre em contato com um profissional.

Posso usar o ar condicionado no modo aquecimento em frio intenso?

O desempenho do aquecimento diminui quando a temperatura externa baixa. Se o aquecimento for insuficiente, use um aquecedor auxiliar. O aparelho realiza ciclos de degelo automático.

Para que serve o modo DRY?

O modo DRY (desumidificação) reduz a umidade sem resfriar excessivamente. A temperatura do ambiente é mantida, e o ventilador gira automaticamente em baixa velocidade.

O que fazer se a unidade interna vazar água?

Um vazamento de água da unidade interna é uma anomalia. Pare o aparelho, desligue a alimentação e entre em contato imediatamente com um revendedor autorizado para manutenção.

Como descartar o aparelho ao fim da vida útil?

Não jogue o aparelho no lixo doméstico. Deposite-o em um ponto de coleta autorizado para reciclagem de resíduos eletrônicos. Consulte a prefeitura ou o revendedor.

Quais são as precauções de segurança essenciais?

Não toque no aparelho com as mãos molhadas, não insira objetos nas grades, não modifique o aparelho e use sempre uma tomada dedicada com aterramento. Em caso de cheiro de queimado, desconecte imediatamente.

O aparelho produz um ruído incomum, o que fazer?

Um ruído anormal pode indicar um problema. Pare a unidade, desligue o disjuntor e entre em contato com um profissional. Não tente consertar você mesmo.

Posso usar uma extensão para alimentar o ar condicionado?

Não, nunca use extensão ou cabo modificado. Use exclusivamente uma tomada dedicada com disjuntor diferencial residual para evitar risco de incêndio ou choque elétrico.

MANUAL DE UTILIZADOR S90MF3E5A PANASONIC

Antes de operar a unidade, leia completeness das instruções de operação e guarde-as para futuras consulas. Este manual descreve principalmente as quostões regulatorias e relacionadas com a seguranca. Para as explicações sobre a operação, digitalize o documento de barras 2D em matriz e consulte osmanuals detalhados.

EAAHNIKA

30 33

Piv 8eTe Tn movda oE aeitoupyia, diaote autes tic obnyies aeitoupyiac ToLu Ka Ka Kpatne Tc yia eAiovriKn avapop. Auto to pfuaalio Tnpiypaei kupis ceta Tou apopouv Tnv aopaia kai Toukavoiuouc. Ia Eynnoei Tou apopouv Tn aeitoupyia, aapwote Tov ypaumto kwika 2D ntpac kai avatpeEte Ota avautika eyxepidia.

Былгарский

34~37

Ipei Da BkIOHHTe TAnOTo, BHIMATEJIHO IPOeTeTe Te3N INHCTpyKUIN 3a EKCNIOATAUIN DOKpaN IN Na3eTe 3a CnpabKa B 6bDeue. Ta3n 6poUpya ONICBA rnaBHO BbIPOCInTE, CBpb3AHcBc CNyPhOCTTA n peYJNaTOpHIne N3NCBAHm. 3a O6RCHENr OTHOCHO pa6oTaTAt, MoJra, cKaHpaTne 2D 6apKOJa Ha MatPuaTn HAnPaBeTe CnpabKa B NoIpObHIne PbkOBOnCTBa.

TÜRKCE

38~41

Obrigado por adquirir este produit Panasonic. Este produits é uma unidade interior de aparheiro de ar condicao comercial.
As instruções de instalacao se encontrar anexadas.

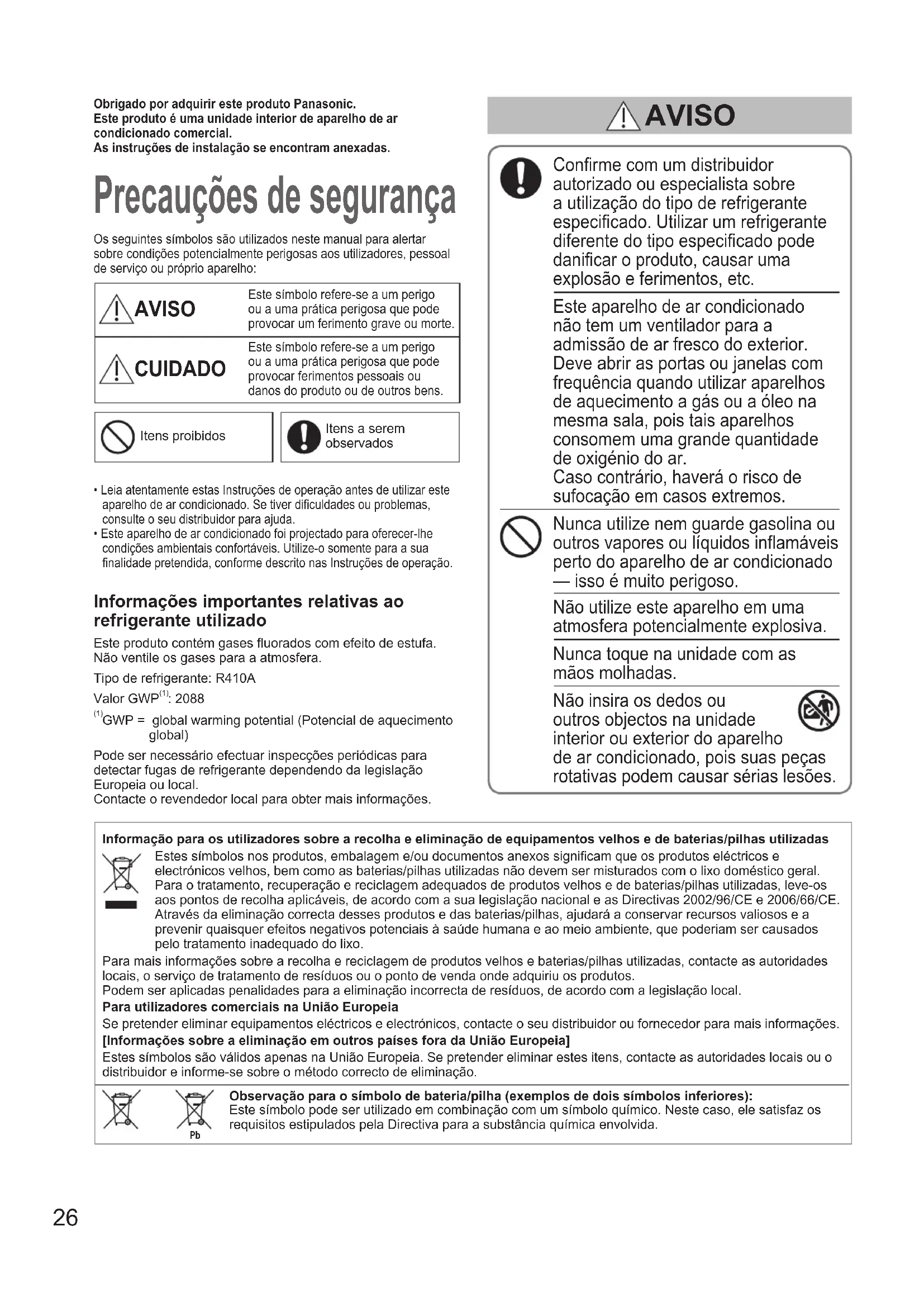

Precauções de segurança

Os seguições sintópolos são realizados neste manual para alertar sobre condições potencialmente perigosas aos'utilizadores, pessoal de service ouignonaryaparelho:

AVISO

Este simbolo refere-se a um perigo ou a uma pratica perigosa que pode provocar um ferimento grave ou morte.

CUIDADO

Este symbolo refere-se a um perigo ou a uma pratica perigosa que pode provocar ferimentos pessoas ou danos do produits ou de outros bens.

Itens proibidos

Itens a serem observados

• Leia atentamente estas Instruções de operação antes de utilizes este aparelho de ar condicionado. Se tiver dificuldades ou problemas, consulte o seu distribuidor para ajuda.
• Este aparecido de ar condicionado foi projectado para.Oferecer-Ihe condições ambientais comfortáveis. Utilize-o somente para a sua finalidade pretendida, conforme descripto nas Instruções de operação.

Informações importantes relativas ao refrigeranteutilizzato

Este produit contém gases fluorados com efeito de estufa.
Não ventilé os gases para a atmósfera.

Tipde refrigerante: R410A

Valor GWP1: 2088

(1)GWP = global warming potential (Potencial de aquecimiento global)

Pode ser necessario efectuar inspeções periodicas para detectar fugas de refrigerante dependendo da leiislação Europeia ou local.

Contacte o revendedor local para obter mais informacoes.

AVISO

Confirma com um distribuidor autorizzato ou especialista sobre a'utilisation do tipo de refrigerante spécifique. Utilizar um refrigerante diferente do tipo spécifique pode danIFICar o produits,causeuuma explosao e ferimentos,etc.

Este aparelho de ar condicionado não tem um ventilador para a admissão de ar fresco do exterior. DeveAbrir as portas ou janelas com frequencia quando utilizes aparelhos de aquecimento a gas ou oleo na mesma sala,pois tais aparelhos consomemuma grande quantidade de oxigenio do ar.
Caso contrario,havera o risco de sufocacao em casos extremos.

Nunca utilize nem guarde gasolina ouculos vapores ou liquidos inflamaveis perto do aparelho de ar condicionado -iso é muito perigoso.

Não utilize este aparecido em uma atmósfera potencialmente explosiva.

Nunca toque na unidade com as mês molhadas.

Não insira os dedos ououtsros objectos na unidadeinterior ou exterior do aparelhode ar condicionado,pois suas peçasrotativas poder causar sérias lesoes.

Informação para os Utilizadores sobre a recolha e liminação de equipamentos velhos e de baterias/pilhas realizadas

Estes sibolos nos produits, embalagem e/ou documents anexos significam que os produits eletricos e electronicos velhos, bem como as baterias/pilhas realizadas nao devem ser misturados com o lixo domestico geral. Para o tratamento, recuperação e recicagem adequados de produits velhos e de baterias/pilhas realizadas, leve-os aos pontos de recolha aplicáveis, de acordo com a sua leiisagemacion nacional e as Direcitas 2002/96/CE e 2006/66/CE. Atrasv da eliminacao correcta desses produits e das baterias/pilhas, ajudar a conservar recursos valiosos e a prevenir quaisquer efeitos negativos potenciais a saude humane e ao meio ambiente, que poderiam ser causados ao tratamento inadequado do lixo.

Para mais informacoes sobre a recolha e reciclagem de produits velhos e baterias/pilhas realizadas, contacte as autoridades locais, o service de tratamento de residuos ou o punto de vendia ond acquiriu os produits.

Poder ser aplicadas penalidades para a eliminao Incorrecta de residuos, de acordo com a leiisao local.

ParautilizadorescomerciaisnaUniao Europeia

Se pretender eliminar equipamentos eletricos e electronicos, contacte o seu distribuidor ou fornecedor para mais informacoes.

[Informações sobre a eliminacao em outros Países fora da Uniao Europeia]

Estes sibolos sao validos apenas na Uniao Europeia. Se pretender eliminar把这些 itens, contacte as autoridades locais ou o distribuidor e informe-se sobre o methodo correcto de eliminacao.

Observação para o símbolo de bateria/pilha (exemplos de dois símbolos inferiores): Este símbolo pode ser realizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directa para a substência química envolida.

Se o refrigerante entrada em contacto com uma chama, ele produzira gases toxicos.

Para a segurar, certifique-se de que desliga o aparecido de ar condicionado e de que desliga a alimentacao antes de qualquer limpeza ou service.

Retire a fixa de alimentacao da tomada eletrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparecido de ar condicionado do fornecimento de energia principal em caso de emergencia.

Elimine o produit de accordo com a legislacao nacional e/ou local.

Este produit não deve ser modificado ou desmontado em nenhuma hipôtese. Uma unidade desmontada ou modificada pode causar incêndio, quando électrique ou ferimento.

O interior das unidades interiores e exteriros não deve ser limpoPelosutilizadores. Entre em contacto com um distribuidor autorizzato ou和技术especializzato para efectuar a limpeza.

Em caso de avaria deste aparelho, não o reparar por contapropria. Entre em contacto com orepresentante de vendas ou o representante de assistencia para efectuaruma reparacao ou eliminacao.

Providencia una tomada electrica para ser realizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fuga à terra (ELCB) ou um disposicao de corrente residual (RCD) para protecao de sobrecorrente na LINHA exclusiva.

Providencia um tomada eletrica exclusiva para cada unidade, devendo ser integrada uma separacao dos contactos para fornecer um meio de desligamento total em todos os pôlos na instalação eletrica fixa de acordo com as regras da instalação eletrica.

Não utilize um cabo modified, um cabo de uniao, um cabo de extensao ou um cabo na especialico para evitar sobreaqueamento e inc

Pare de utiliser o produits se ocorro.
qualquer anormalidade/falha e
desligue o cabo de alimentacao ou
desligue o interruptor de alimentacao
e disjuntor de circuito.

(Risco de fumaça/incência/choque eletrico)

Exemplos de anormalidade/falha:

• O E L C B dispara com frequência.

• Algumas vezes o produit não arrancar ao ser ligado.

• Algumas vezes a energia é desligada quando se move o cabo.

• E produzido um odor de queimado ou ruido anormal durante o acontecimiento.

• O corpo está deformado ou anormalmente quente.

• Existe fuga de agua daunities interior.

• O cabo de alimentação ou a sua ficha fica anormalmente quente.

• A velocidade do ventilador não pode ser controlada.

• A unidad para de funciona imeditamente antes ser ligada para funciona.

Contacte imeditamente o seu distribuidor local para manutenção/ reparação.

Nao se sente nem pise na
unidade.
Pode cair acidentalmente.

CUIDADO

Este aparecido destina-se a ser utilizes por peritos ou utilizadores com formação em estabelecimentos, na indústria ligeira e em quintas, ou para uso de commercial por pessoas não especializadas.

Este aparelho pode ser utilizes por crianças acima de 8 anos de idade e por pessoas com deficiências fisicas, sensoriais ou mentalais, ou com falta de experiência e conhecelto, desde que sejam supervisionados ou instruidos sobre a'utilização do aparelho de maneira segura e desde que compreendam os perigos envolvidos. Crianças não devem brincar com o aparelho. A limpeza e manutençaoeloutilizador nao devem ser realizadas por crianças sem supervisão.

Mantenha o alarme de incendio e a saida de ar aleo menos 1,5 m de distancia da unidade.

Não arrefeca nem aqueça a sala demasiadamente se houver bebés ou pessoas doentes presentes.

Não ligue nem deslgue o aparecido de ar condicionado com o interruptor da energia principal. Utilize o botão de operação ON/OFF.

Não pregue nada na saída de ar da unidade exterior. Isso é perigoso, porque o ventilador está a rodar em alta velocidade.

Não toque na entrada de ar nem nas aletas de aluminio afiadas da unidade exterior. Pode sofrer ferimentos.

Nao introduza nenhum
objecto na ESTRUTURA
DO VENTILADOR.
Pode ferir-se e a unidade
pode ser danificada.

NOTIFICAÇÃO

• O aparelho deve ser armazenado de forma a prevenir a correncia de danos mecânicos.
• Ocasionalmente, o compressor pode parar durante tempestades. Isso não indica uma falha mecânia. A unidade recupera-se automaticamente antes osagens他们在场。
• O textual das instruções originais está em inlgés. Os outros idiomas são traduções das instruções originais.

Manutença

AVISO

• Para a segurar, certifique-se de que desiga o aparecido de ar condicionado e de que desiga a alimentacao antes da limpeza. (Caso contrario,也是如此可能导致 umchoque eletrico ou ferimentos,porque o ventilador está a rodar em alta velocidade.)
• Não despejeágua na unidade interior. (Isso pode danificar os componentes internos e causar umCHOque electrolyico perigoso.)

CUIDADO

• Nunca utilize solventes ou produits químicos agressivos. Àlem disso, não limpe as partes de plácico com água muito quente. (Isso pode fazer a deformação ou mudança da cor.)
• Algumas cordas metálicas e as aletas são aguçadas. Tome cuidado ao limpar estas partes. (Existe o perigo de lesões.)
• Utilize um banco ou escada firme quando limpar umaunities interior instalada em Lugares altos.

A bobina interna e outros componentes da unidade exterior devem ser limpos periodicamente.
- Consulte o seu distribuidor ou representante de assistencia.

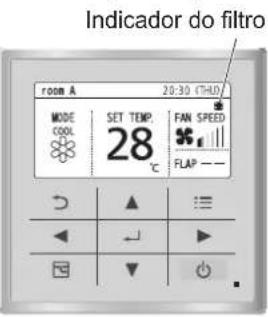

Manutenção do filtró de ar

Consulte o seu representante de vendas ou representante de assistencia quando (Filtro) aparecer no visor do telecomando com fios.

Telecomando com temporizador Telecomando com fios de alta especificaão

Indicador do filtro

Telecomando com fios

Portuques

Desempenho de aquecimento

• Este aparecido de ar condicionado'utiliza o ar externo para aquecimento; o seu desempenho de aquecimento diminui com a reducao da temperatura externa.
  Caso o aquecimento não estája suficiente, utilize um aparecido de aquecimento adicional.

Descongelamento

• Este aparho pode,iniciaruma operacao de descongelamento para derreter o gelo formado na unidade exterior.

① O descongelamento começa: O ventilador da unidade interior para (ou a velocidade torna-se extremamente lenta).
" (串) (STANDBY)aparece.

② A operacao de aquecimento e retomada apsos various horas: O ventilador da unidade interior permanece parado (ou funcao a uma velocidade muito lenta) até que a bobina do permutador temico interior se aqueca o sufico.

" (串) (STANDBY)aparece.
③ O descongelamento e concluso: O ventilador da unidade interior começa a funcional.
" (空) (STANDBY) desaparece.

- Operação “DRY” (DESUMIDIFICADAO)

• Uma vez que a temperatura da sala atinja o;nível predefinido, a unidade exterior repete o ciclo de ligar e desligar automaticamente.
• Quando a temperatura da sala está para atingir o;nivel predefinido, a velocidade do ventilador é definida para "brisa" (vento leve) automaticamente.

Se ocorrre uma falha de energia quando aunities estiver a funcionar

A unidade voltará a funciona automaticamente. As definições deestrutura anteriores à falha de energia sãoutilizadas.

NOTIFICAÇÃO

Etiqueta (afixada na tampa da caixa de componentes electricos)

Este aparelho de ar condicionado incorpora um produits biocida.

O ar ionizado gerado por um dispositivo incorporeal no aparelho de ar condicionado desactiva as bacterias e virus no ar e em superficies, e inibe o crescimento de mofo em superficies.

Subsancias activas: radicais livres gerados no local. belo ar ambiente ou agua

EUXAPIOIOTOU OYOPAOATE AUTO TO TPOIOV TNS Panasonic. To TPOIOV AUTO EIVAI IIA EMTOPIK N EOWTEPIK N OVA KAIATIOTIKU.

Eniouvantovtai oyniec EYkataoTaonc.

Ppoulaeic aopaaea

Ta akolouthetaa ouboa Tnou xnpoiotioovtai OTO Exyepidio
Oac TPOEIDOTIOUV yia duvntiKa ETKIVDUEc KATAOTAEIS YIA
Toux npoteC, To TPOoWNIKO ePbIg n Tn OOUKEUN:

English Italiano	Nederlandlands	Português
Middle Static Pressure Duct (Type F3)	Condotto a pressione statica media (Tipó F3)	Gemiddelde statische druk kanaal (Type F3)	Conduça de Pressão Estática Média (Tipó F3)
Shows the standard installation	È illustrata l'installazione standard	Toont de standaard installment	Mostra a instalação padrão
Model Name Nome del modello	Modelnaam	Nome do modelos
Power Source Alimentazione Stroomvoorziening	Fonte de energia
Cooling Capacity	Capacità di raffreddamento	Koelcapaciteit	Capacidade de arrefecimento
Sensible Sensibile	Verstandig	Sensível
Latent	Latente	Latent	Latente
Heating Capacity	Capacità di riscaldamento	Verwarmingscapaciteit	Capacidade de aquecimento
Cooling electric power input	Assorbimento elettrico raffreddamento	Elektrisch ingangsvermögen bij koelen	Entrada de energia elétrica de arrefecimento
Heating electric power input	Assorbimento elettrico riscaldamento	Elektrisch ingangsvermögen bij verwarmen	Entrada de energia.Elétrica de aquecimento
Sound pressure level (High/Medium/Low)	Livello di pressione acustica (Alto/Medio/Basso)	Geluidsdrukniveau (Hoog/Gemiddeldt/Laag)	Nível de pressão sonora (Alto/Médio/Baixo)
Sound power level (High/Medium/Low)	Livello di potenza acustica (Alto/Medio/Basso)	Geluidsvermogenniveau (Hoog/Gemiddeldt/Laag)	Nível de potência sonora (Alto/Médio/Baixo)
In the case of nanoēTM X “OFF”	Nel caso nanoēTM X sua "SPENTO"	In het geval nanoēTM X “UIT” staat	No caso do nanoēTM X em “DESLIGADO”

Specifications

Corresponding language table

(Portugues) · Informações sobre o produits

Se tiver problemas ou duvidas com respeito ao seu aparecido de ar condicionado, precisar das segunteis informacoes. O Modelo e os números de série está localizados na placac de identificacao.
