Marque	Panasonic
Modèle	S90MF3E5A
Type de produit	Unité intérieure de climatiseur commercial (système split)
Réfrigérant	R410A (GWP 2088)
Alimentation électrique	230 V ~ 50 Hz
Fonctions principales	Refroidissement, chauffage, déshumidification (DRY), ventilation
Filtre à air	Lavable, témoin de nettoyage sur télécommande
Dégivrage automatique	Oui, en mode chauffage
Redémarrage automatique après coupure	Oui, conserve les réglages précédents
Dispositif biocide intégré	Oui (ionisation, élimine bactéries et virus)
Nettoyage	Filtre lavable à l'eau ; nettoyage intérieur par professionnel
Température de fonctionnement (chauffage)	Performances réduites par basse température extérieure
Sécurité	Mise à la terre obligatoire, disjoncteur de fuite à la terre, arrêt d'urgence via disjoncteur
Réparabilité	Ne pas démonter soi-même ; contacter un revendeur agréé
Poids (estimation)	Environ 12 kg (unité intérieure)
Dimensions (estimation)	Largeur 800 mm, Hauteur 300 mm, Profondeur 200 mm
Garantie	Consulter le revendeur
Consommation énergétique	Voir étiquette énergétique sur l'unité
Pages de notice	60 pages (incluant instructions de sécurité et d'utilisation)

FOIRE AUX QUESTIONS - S90MF3E5A PANASONIC

Quel type de réfrigérant utilise le climatiseur Panasonic S90MF3E5A ?

Le climatiseur utilise le réfrigérant R410A, avec un potentiel de réchauffement global (GWP) de 2088. Il s'agit d'un gaz fluoré à effet de serre, ne pas évacuer dans l'atmosphère.

Comment nettoyer le filtre à air ?

Le filtre à air se nettoie avec un aspirateur ou à l'eau tiède. Ne pas utiliser de solvants ni d'eau très chaude. Consultez la notice pour le retrait. Le témoin de filtre sur la télécommande indique quand le nettoyage est nécessaire.

Que faire en cas de panne de courant ?

En cas de coupure de courant, l'unité redémarre automatiquement avec les réglages précédents. Si le disjoncteur de fuite à la terre déclenche fréquemment, débranchez l'appareil et contactez un professionnel.

Puis-je utiliser le climatiseur en mode chauffage par grand froid ?

Les performances de chauffage diminuent lorsque la température extérieure baisse. Si le chauffage est insuffisant, utilisez un appareil de chauffage d'appoint. L'appareil effectue des cycles de dégivrage automatique.

À quoi sert le mode DRY ?

Le mode DRY (déshumidification) réduit l'humidité sans refroidir excessivement. La température de la pièce est maintenue, et le ventilateur tourne automatiquement à faible vitesse.

Que faire si l'unité intérieure fuit de l'eau ?

Une fuite d'eau de l'unité intérieure est une anomalie. Arrêtez l'appareil, coupez l'alimentation et contactez immédiatement un revendeur agréé pour maintenance.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte agréé pour le recyclage des déchets électroniques. Consultez votre mairie ou le revendeur.

Quelles sont les précautions de sécurité essentielles ?

Ne touchez pas l'appareil avec les mains mouillées, n'insérez pas d'objets dans les grilles, ne modifiez pas l'appareil, et utilisez toujours une prise dédiée avec mise à la terre. En cas d'odeur de brûlé, débranchez immédiatement.

L'appareil produit un bruit inhabituel, que faire ?

Un bruit anormal peut indiquer un problème. Arrêtez l'unité, coupez le disjoncteur et contactez un professionnel. Ne tentez pas de réparer vous-même.

Puis-je utiliser une rallonge pour alimenter le climatiseur ?

Non, n'utilisez jamais de rallonge ni de cordon modifié. Utilisez exclusivement une prise dédiée avec disjoncteur de fuite à la terre pour éviter tout risque d'incendie ou d'électrocution.

MODE D'EMPLOI S90MF3E5A PANASONIC

Avant d'utiliser l'unité, mise ce mode d'emploi dans son intégralité et conservez-le pour toute reférence ultérieure. Ce livre décrit principalement des questions réglementaires et de sécurité. Pour des explications sur le fonctionnement, veillez scanner le code-barres 2D de la matrice et vous reporter aux manuels détaillés.

ESPANOL

10~13

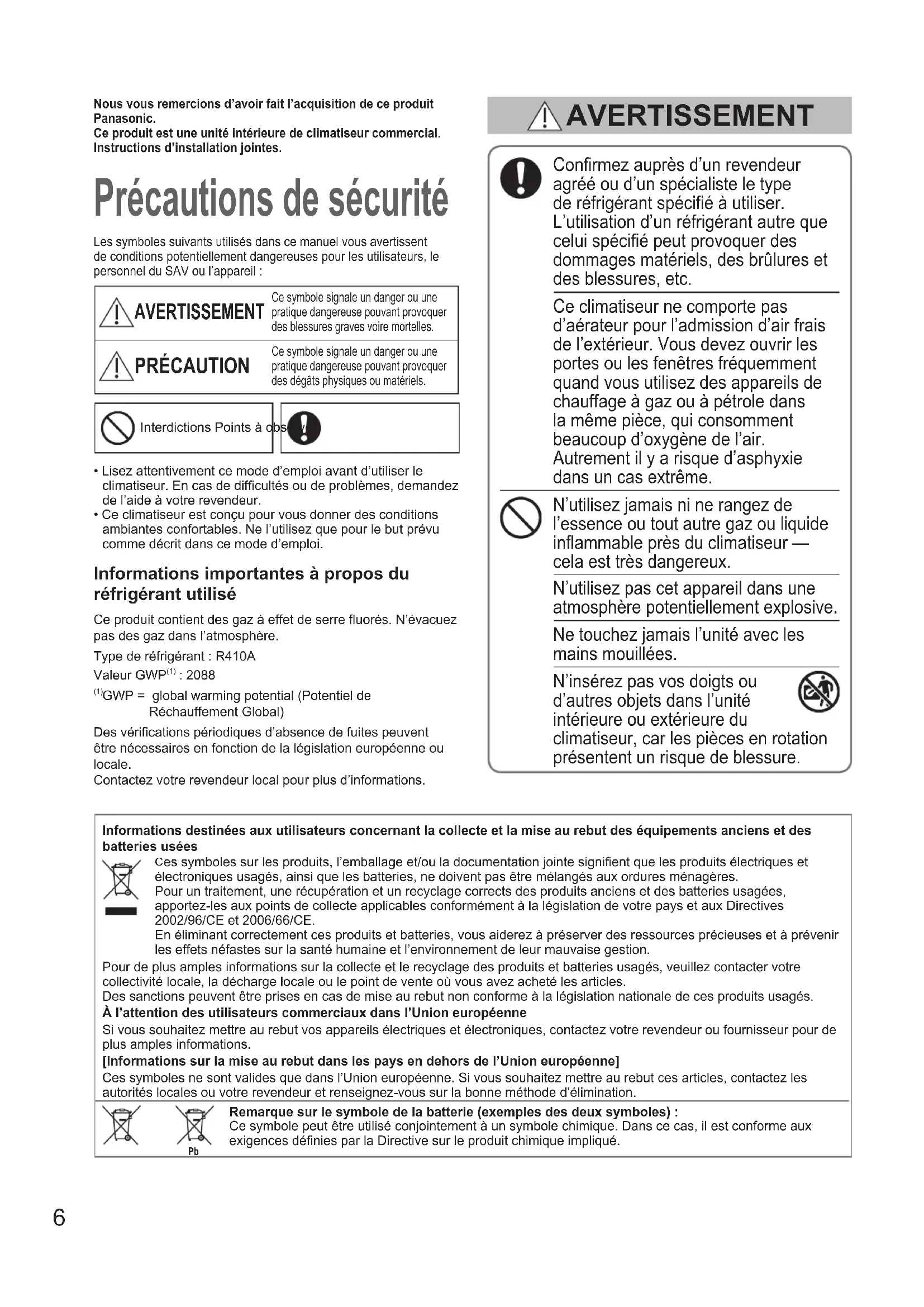

Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic.

Ce produit est une unité interieure de climatisationur commercial. Instructions d'installation jointes.

Précautions de sécurité

Les symboles suivants utilisés dans ce manuel vous avertissent de conditions potentiellement dangereuses pour les utilisateurs, le personnel du SAV ou l'appareil :

AVERTISSEMENT

Ce symbole signale un danger ou une pratique dangereuse pouvant provoquer des blessures graves voire mortelles.

PRECAUTION

Ce symbole signale un danger ou une pratique dangereuse pouvant provoquer des dégats physiques ou matériels.

Interdictions Points à d

• Lisez attentivement ce mode d'emploi avant d'utiliser le climatiseur. En cas de difficultés ou de problèmes, demandez de l'aide à votre revendeur.
• Ce climatiseur est concu pour vous donner des conditions ambiantes comforts. Ne l'utilisez que pour le but prévu comme décrit dans ce mode d'emploi.

Informations importantes à propos du réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés. N'évacuez pas des gaz dans l'atmosphère.

Type de réfrigerant: R410A

Valeur GWP ^(1) : 2088

(^1)GWP = global warming potential (Potentiel de Rechauffement Global)

Des vérifications périodiques d'absence de fuites peuvent être nécessaires en fonction de la législation européen ou locale.

Contactez votre revendeur local pour plus d'informations.

AVENTISSEMENT

Confirmez auprès d'un revendeur agreé ou d'un spécialiste le type de réfrigerant spécifique à utiliser. L'utilisation d'un réfrigerant autre que celui spécifique peut provoquer des dommages matériels, des brûlures et des blessures, etc.

Ce climatiseur ne comporte pas d'érateur pour l'admission d'air frais de l'extérieur. Vousdezouvr les portes ou les fenêtes fréquement quand vousutilisez des apparéils de chauffage à gaz ou à petrole dans la même piece, qui consommment beaucoup d'oxygène de l'air. Autrement il y a risqued'asphyxie dans un cas extrème.

N'utilise jamais ni ne rangez de l'essence ou tout autre gaz ou liquide inflammable pres du climatiseur — cela est très dangereux.

N'utilisez pas cet apparéil dans une atmophère potentiellement explosive.

Ne touchez jamais l'unité avec les mains mouillées.

N'insérez pas vos doigts ou d'autres objets dans l'unité interieure ou extérieure du climatiseur, car les pieces en rotation présente un risque de blessure.

Informations destinées aux utilisateurs concernant la collecte et la mise au rebut des équipements anciers et des batteries usées

Ces symboles sur les produits, l'emballage et/ou la documentation jointe signifient que les produits electriques et électroniques usages, ainsi que les batteries, ne doivent pas été mélangés aux ordures menagères.

Pour un traitement, une recupération et un recyclage corrects des produits anciens et des batteries usagées, apportez-les aux points de collecte applicables conformément à la législation de votre pays et aux Directives 2002/96/CE et 2006/66/CE.

En éliminant correctement des produits et batteries, vous aiderez à préserver des ressources précieuses et à prévenir les effets néfastes sur la santé humaine et l'environnement de leur mauvaise gestion.

Pour de plus amples informations sur la collecte et le recyclage des produits et batteries usages, veuillez contacterVote collectivite locale, la decharge locale ou le point de vente ou vous aze achete les articles.

Des sanctions peuvent etre prises en cas de mise au rebut non conforme a la legislation nationale de ces produits usages.

À l'attention des utilisateurs commerciaux dans l'Union europeenne

Si you souhaitez metre au rebut vos apparils electriques et electroniques, contactez voyage revendeur ou fournisseur pour de plus amples informations.

[Informations sur la mise au rebut dans les pays en dehors de l'Union européen]

Ces symboles ne sont valides que dans l'Union europeenne. Si vous souhaitezmettre au rebut ces articles,contactez les autorités locales ou votre revendeur et renseignez-vous sur laonne methode d'élimination.

Remarque sur le symbole de la batterie (exemples des deux symboles) :

Ce symbole peut être utilisé conjointement à un symbole chimique. Dans ce cas, il est conforme aux exigences définies par la Directive sur le produit chimique impliqué.

AVERTISSEMENT

Si le réfrigerant entre en contact avec une flamme, cela peut conduire des gaz toxiques.

Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez également le courant avant le nettoyage ou l'entretien.

Debranche la fiche du cordon d'alimentation electrique de la prise, mettez le disjoncteur hors tension ou encore coupeze le dispositif de sectionnement en vue d'isoler le climatiseur de l'alimentation secteur en cas d'urgence.

Mettez au rebut conformément aux lois nationales et/ou locales.

Ce produit ne doit en aucune
circonstance etre modifie ou demonte. Une unite modifie ou demontee peut provoquer un incendie, une
electrocution ou des blessures.

Ne nettoyez pas l'intérieur des unités interieure et extérieure vous-même. Demandez à un revendeur/agree ou à un spécialiste de se charger du nettoyage.

En cas de dysfonctionnement de cet apparéil, ne le répârez pas vous-même. Prenez contact avec le revendeur ou un SAV pour la réparation et la mise au rebut.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l'alimentation électrique, un disjoncteur de fuite à la terre ou un dispositif différentiel à courant résiduel pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité. Une séparation des contacts au moyen d'une déconnexion complète dans tous les pôles doit en outre est incorporee dans le câblage fixe conformément aux règles de câblage.

Pour éviter les risques possibles d'une défaillance de l'iso1ation, I'unité doit être mise à la terre.

N'utilisez pas un cordon modifie, un cordon commun, une rallonge ou un cordon non spécifique afin de prévenir une surchauffe ou un incendie.

Cessez d'utiliser le produit en cas d'anomalie ou de defaillance et débranchez la fiche du cordon d'alimentation ou mettez le produit ou le disjoncteur hors tension. (Risque de fumée, incendie, électrocution)

Exemples d'anomalie/defaillance:

Le disjoncteur de fuite à la terre se déclenché féquèment.
- Il arrive que le produit ne se mette pas en marche lorsqu'il est mis sous tension.
- Il arrive que le courant soit coupé lorsqu'elle cordon est déplace.
- Une odeur de brûlé ou un bruit inhabituel est detectable pendant le fonctionnement.
Le boitier est de formé ou anormalement chaud.
- De l'eau fuit de l'unité interieure.
Le cordon d'alimentation ou sa fiche chauffe anormalement.
- La vitesse du ventilateur ne peut pas etre commande.
L'unité s'arrête brusquement de fonctionner alors qu'elle est sous tension.

Contactez immédiatement votre revendeur local pour maintenance ou réparation.

Ne vous asseyez pas, ni ne montez sur l'unité.

Vous risqueriez de tomber accidentellement.

PRECAUTION

Cet apparéil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans experience ni expertise sous la surveillance d'un adulte ou s'ils ont reçu des instructions concernant l'utilisation sécuritaire de l' apparéil et s'ils comprend les risques encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectuels par un enfant laissé sans surveillance.

Gardez l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Évitez de refroidir ou de chauffer excessivement la piece en présence de bébés ou d'invalides.

Ne mettez pas sous/hors tension le climatiseur à partir de l'interrupteur secteur. Utilisez la touche de commande ON/OFF.

N'introduisez rien dans la sortie d'air de l'unité extérieure. Cela est dangereux, car le ventilateur tourne à vitesse elevée.

Ne touchez pas l'entrée d'air ou les ailettes en aluminium mince de l'unité extérieure.
Vous risqueriez de vous blesser.

Ne collez aucun objet dans le CARTER DE VENTILATEUR.

Vous pourriez vous blesser et l'unité pourrait etre endommagée.

AVIS

L'appareil doit être rangé de manière à éviter tout dommage mécanique.
Le compresseur peut parfois s'arreter pendant un orage. Il ne s'agit pas d'une defaillance mecanique. L'unité redemarre automatiquement au bout de quelques minutes.
Le texte angeis correspond aux instructions d'origine. Les autres langues sont la traduction des instructions d'origine.

Maintenance

AVENTISSEMENT

Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez le courant avant le nettoyage. (Vous risqueriez autrement de vous electrocutter ou blesser en raison de la grande vitesse de rotation du ventilateur.)
- Ne versez pas d'eau sur l'unité interieure. (Les composants internes pourraient être endommages et vous pourriez vous électrocuter.)

PRECAUTION

N'utilise jamais de solvants ou de produits chimiques corrosifs. Ne nettoyez pas non plus les pieces en plastique avec de l'eau très chaude. (Une déformation ou une décoloration pourrait se produit.)
- Certains bords métalliques et ailettes sont tranchants. Prenez garde lorsque vous nettoyez ces pièces. (Des blessures peuvent se produit.)
Utilisez un escabeau ou une échelle stable lors du nettoyage d'une unité interieure installee en hauteur.

La bobine interne et les autres composants de l'unité extérieure doivent être nettoyés régulièrement.
- Consultez votre revendeur ou un centre de services.

FRANÇAIS

■ Maintenance du filtré à air

Consultez le revendeur ou un service après-vente lorsque le (filtr) apparait sur I'ecran de la telecommande cablee.

Télécommande de minuterie Télécommande cablee

haut de gamme

Témoin de filtré

Témoin de filtré

Télécommande cablee

Témoin de filtré

Mécanisme de fonctionnement

Performance de chauffage

• Ce climatiseur utilisant l'air extérieur pour le chauffage, ses performances de chauffage réduisent à mesure que la température extérieure diminue.
  Si le chiffage n'est pas suffisant, veuillez utiliser un apparéil de chiffage supplémentaire.

Dégivrage

Cet apparéil peut lancer le dégivrage pour faire fondre le gel formé dans l'unité extérieure.

① Le dégivrage commence:Le ventilateur de I'unité interieure s'arrête (ou la vitesse devient très lente).
（ ）(STANDBY)apparait.

② Le chauffage reprend au bout de quelques minutes:Le ventilateur de I'unité interieure reste a l'arrêt (ou il tourne a une vitesse tres lente) jusqu'à ce que la bobine de I'échangeur de chaleur interieur chauffe suffisamment.
（ ） (STANDBY) apparait.

③ Le dégivrage est terminé :Le ventilateur de I'unité interieure se met a tourner.

(STANDBY) disparait.

■ Fonctionnement « DRY » (déshumidification)

• Une fois que la température de la pierce atteint le niveau régle, l'unité extérieure repête le cycle de mise sous/hors tension automatique.
  Lorsque la température de la pièce est susceptible d'atteindre le niveau régle, la vitesse du ventilateur est automatiquement régée sur « brise » (léger vent).

En cas de coupure de courant pendant que l'unité est en marche

L'unité se remet automatiquement en marche. Les réglages de fonctionnement d'avant la panne de courant seront utilisés.

AVIS

Étiquette (collée sur le couvercle du boîtier de composants électriques)

Ce climatiseur integre un produit biocide.

L'air ionisé généra par un dispositif intégré au climatiseur élimine les bacteries et virus dans l'air et sur les surfaces, et empêche l' apparition de moisissures sur les surfaces.

Substances actives : radicaux libres générés sur place par l'air ambiant ou l'eau

(Français) · Informations sur le produit

Si vous avez des problèmes ou questions concernant votre climatisationur, vous aurez besoin des informations suivantes. Les nombres de modele et de série se trouvent sur la plaque signaletique.

(Français) N° de modulo / N° de série / Date d'achat / Adresse du revendeur / Numéro de téléphone
