Tipo de produto	Rádio toca-fitas
Marca	Sony
Modelo	XR-C6090R
Dimensões (L × A × P)	188 × 58 × 181 mm
Peso	1,2 kg
Alimentação	12 V CC, bateria de carro (massa negativa)
Potência máxima de saída	40 W × 4 (a 4 Ω)
Faixa de frequência FM	87,5 – 108,0 MHz
Faixa de frequência OM	531 – 1 602 kHz
Faixa de frequência OL	153 – 281 kHz
RDS	Sim (AF, TA, PTY, CT)
Leitor de cassete	4 pistas, 2 canais estéreo, Dolby B NR (XR-C6090R)
Controle rotativo	Sim (comando rotativo RM-X4S incluso)
Painel frontal removível	Sim, removível para prevenção de roubo
Memória de estações	FM: 18 (6 × 3 faixas), OM: 6, OL: 6
Funções de áudio	D-Bass, atenuação, grave/agudo, balanço/fader
Conectividade opcional	Trocador CD/MD (até 7 unidades), amplificador externo
Limpeza dos conectores	Cotonete embebido em álcool
Fusível	Use um fusível da mesma amperagem que o original
Acessórios fornecidos	Peças de instalação, comando rotativo, estojo do painel frontal

Perguntas frequentes - XR-C6090R SONY

Como reiniciar o rádio toca-fitas Sony XR-C6090R ?

Use um objeto pontiagudo (como uma caneta) para pressionar o botão Reset localizado na parte frontal, atrás do painel. Isso apaga todas as memórias.

Como remover o painel frontal para evitar roubo ?

Pressione OFF para desligar, depois RELEASE e puxe suavemente o painel em sua direção. Guarde-o no estojo fornecido.

Como ajustar o relógio ?

Pressione DSPL por 2 segundos, ajuste as horas com as teclas +/- e pressione SEL para confirmar, depois ajuste os minutos da mesma forma. Pressione DSPL para confirmar.

Como memorizar automaticamente as estações de rádio ?

Selecione a faixa (FM1/2/3, OM, OL) com MODE e mantenha SENS/BTM pressionado por 2 segundos. As estações mais fortes são memorizadas.

Como usar a função RDS para receber anúncios de trânsito ?

Pressione AF/TA até que TA (ou AF TA acenda). O aparelho busca estações que transmitem informações de trânsito e as reproduz automaticamente.

O que fazer se o som estiver distorcido na reprodução de cassete ?

A cabeça de leitura pode estar suja. Limpe-a com um cotonete embebido em álcool. Evite fitas cassete de mais de 90 minutos.

Como conectar um trocador CD/MD opcional ?

Use um cabo BUS (não fornecido) para conectar o trocador ao rádio. Você pode conectar até 7 dispositivos (máx. 5 CD e 5 MD).

Como ajustar os graves com a função D-Bass ?

Gire o botão D-BASS para selecionar o nível (1, 2 ou 3). Gire para OFF para desativar. O nível Digital D-Bass oferece um som mais potente.

O que significam as mensagens de erro 'NO DISC' ou 'ERROR' ?

NO DISC: o carregador está vazio. ERROR: disco sujo ou inserido ao contrário. Limpe o disco ou verifique sua orientação.

Como alterar a cor da iluminação do painel ?

Mantenha pressionados simultaneamente os botões 1 e SEL. A cor alterna entre âmbar e verde.

MANUAL DE UTILIZADOR XR-C6090R SONY

Manual de instruções P

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

XR-C6090R

XR-C5090R

Bem-vindo!

1 Pressione DSPL durante dois segundos.

Sensor de música automático (AMS)

3 Pressione (SENS/BTM) durante dois segundos.

Notas

3 Pressione (SENS/BTM) durante dois segundos.

Pressione SEL durante dois segundos quando pressionar o controle VOL.

Sensor de música automático (AMS) 6

Obrigado por ter adquirido o autorádio estéreo com leitor de cassetes da Sony. Este aparelho permite-lhe usar diversas funções com o comando rotativo.

Além da reprodução de cassetes e do rádio, pode fazer o Sistema ligando-lhe um dispositivo de CD/MD* opcional.

• Pode ligar a um carregador de CD, a um carregador de MD, a um leitor de CD ou a um leitor de MD.

Somente para este aparelho

Como ouvir

Reinicializar o aparelho. 4

Memorização automática de estações — Função de memória da melhor sintonia (BTM) 7

Memorização somente de estações pretendidas 7

Recepção das estações memorizadas 7

RDS

Descrição da função RDS. 8

Como visualizar o nome da estação 8

Sintonizar automaticamente o mesmo programa — Frequências alternativas (AF) 9

Ouvir as informações sobre o trânsito 10

Pré-programar estações RDS com dados AF e TA. 10

Como localizar uma estação por tipo de programa 11

Acertar automaticamente o relógio 12

Outras funções

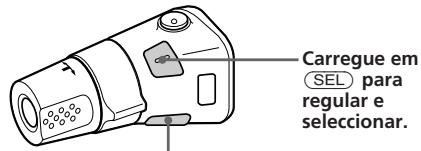

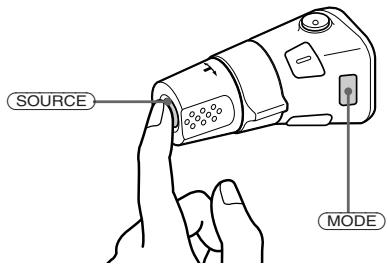

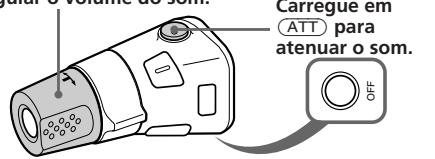

Utilizar o comando rotativo 12

Regulação das características de som 13

Atenuar o som 14

Alterar o som e a tonalidade do sinal sonoro 14

Com equipamento opcional

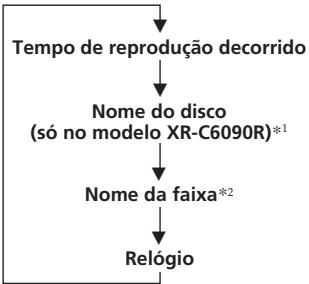

Reproduzir um CD/MD 15

Pesquisar faixas — Função de pesquisa sequencial 15

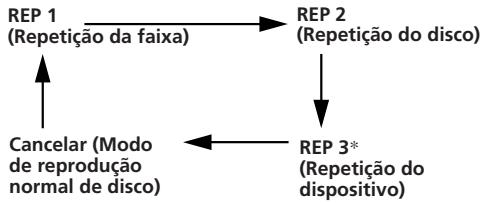

Reproduzir faixas repetidamente — Reprodução repetitiva 16

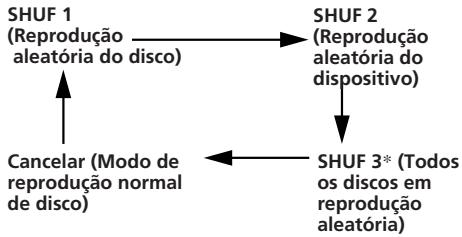

Reproduzir faixas por ordem aleatória — Reprodução aleatória 16

Identificação de CDs (Apenas para o modelo XR-C6090R) -- Ligação de títulos (Dispositivo de CD com função de ficheiro pessoal) 16

Seleção das faixas específicas para reprodução (Apenas para o modelo XR-C6090R) — Banco (Dispositivo de CD com função de ficheiro pessoal) 17

Informação adicional

Precauções 18

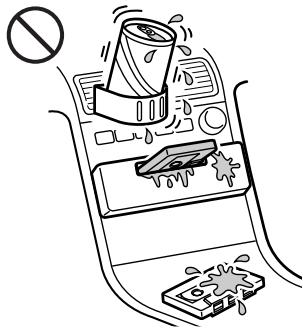

Manutenção 19

Desmontagem do aparelho 20

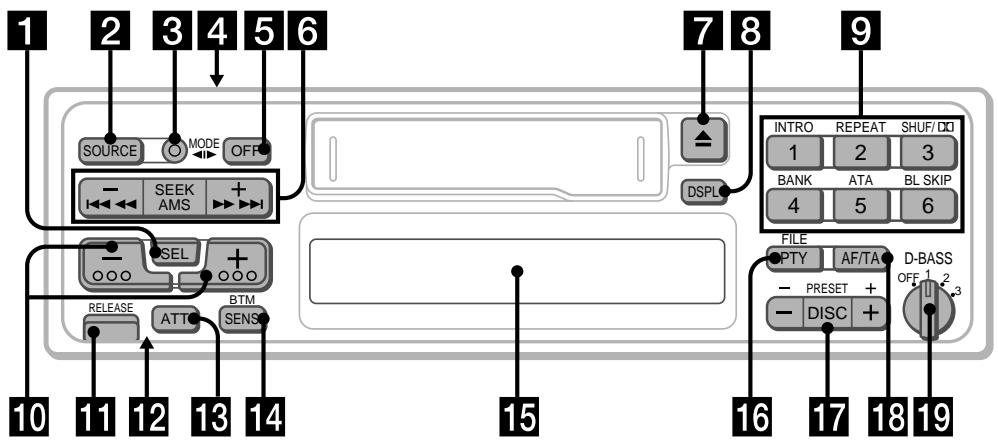

Localização das teclas 21

Especificações 22

Reinicializar o aparelho

Antes de pôr o aparelho a funcionar pela primeira vez ou (depois de ter substituído a bateria do automóvel), tem de voltar a reinicializar o aparelho.

Carregue no botão de reinicialização com um objeto bicudo como, por exemplo, uma esferográfica.

Botão de reinicialização

Nota

Quando carregar no botão de reinicialização, apaga todos os programas memorizados e todas as funções de memória.

Para retirar o painel frontal

O painel frontal pode ser retirado para evitar que o aparelho seja roubado.

1 Carregue em OFF. 2 Carregue em (RELEASE) para soltar o painel frontal e depois retire-o com cuidado, puxando-o para fora.

Notas

• Não deixe cair o painel frontal quando o retirar.
• Se carregar em (RELEASE) para retirar o painel frontal com o aparelho ligado, o aparelho desliga automaticamente para não danificar os altifalantes.

Encaixe a parte A do painel frontal na parte B do aparelho, como mostra a figura, fazendo pressão sobre o painel até ouvir um estalido.

Notas

• Verifique se o painel frontal está com o lado correto voltado para cima quando o instalar, uma vez que não pode montá-lo na posição invertida.
• Não force o painel frontal ao instalá-lo no aparelho. Basta pressioná-lo ligeiramente contra o aparelho.
• Quando retirar o painel frontal para o levar consigo, guarde-o na caixa fornecida.
• Não force nem exerça demasiada pressão sobre os visores do painel frontal.
• Não exponha o painel frontal à luz solar direta, a fontes de calor tais como condutas de ar quente ou à humidade. Nunca o deixe sobre o tablier, etc. de um automóvel estacionado sob a luz solar direta sujeito a um aumento considerável da temperatura.

Alarme de advertência

Caso rode a chave de ignição para a posição OFF antes de retirar o painel frontal, o alarme de advertência será ativado e um sinal sonoro soará por alguns segundos (somente se o interruptor POWER SELECT estiver regulado para A).

Se ligar um amplificador de potência opcional a LINE OUT e não utilizar o amplificador integrado, desative o som do sinal sonoro.

Preparação do comando rotativo

Quando montar o comando rotativo, cole a etiqueta apropriada, tal como mostra a ilustração abaixo.

XR-C6090R:

XR-C5090R:

Acerto do relógio

O relógio tem uma indicação digital de 24 horas.

Por exemplo, acerte-o para as 10:08

1 Carregue em DSPL durante dois segundos.

O dígito das horas começa a piscar.

Acerte o dígito das horas.

sentido regressivo

sentido progressivo

2 Carregue levemente em SEL.

O dígito dos minutos começa a piscar.

3 Acerte os dígitos das horas.

sentido regressivo

sentido progressivo

2 Carregue levemente em DSPL.

O relógio começa a funcionar.

Nota

Se o interruptor POWER SELECT localizado na parte superior do aparelho estiver na posição ●, não pode acertar o relógio a não ser que ligue o aparelho. Acerte o relógio depois de ligar o rádio.

Leitor de cassetes

Ouvir uma cassete

Introduza uma cassete

A reprodução inicia-se automaticamente.

Se já tiver introduzido uma cassete, carregue várias vezes em SOURCE até que apareça a indicação "PLAY".

O lado que se encontra virado para cima está a ser reproduzido.

O lado que se encontra virado para baixo está a ser reproduzido.

Sugestão

Para mudar a direcção de transporte da fita, carregue em MODE (▶) durante a reprodução.

Para	Carregue em
Parar a reprodução	OFF
Ejectar a Cassete	▲

Rebobinagem rápida da fita

Durante a reprodução, carregue num dos lados da (SEEK/AMS) durante mais de dois segundos.

Rebobinagem / Avanço rápido

Para iniciar a reprodução durante o avanço rápido ou rebobinagem, carregue em MODE (▶).

Pode saltar um máximo de 9 faixas de uma vez.

Durante a reprodução, carregue levemente num dos lados da

SEEK/AMS

Para localizar as faixas anteriores

Para localizar as faixas seguintes

Nota

A função AMS pode não funcionar:

• se os espaços em branco entre as faixas forem inferiores a 4 segundos, se houver ruídos entre as faixas
• se houver secções longas com um volume de som baixo ou secções sem som.

Como alterar os elementos do visor

Sempre que carregar em DSPL, os elementos que aparecem no visor mudam da forma seguinte:

▷ Reprodução de cassetes Relógio

Frequência*

• Enquanto a função AF/TA está ativada.

Reproduzir uma cassete em vários modelos

Pesquisa da faixa pretendida

— Função de pesquisa sequencial

Carregue na ① durante a reprodução.

A indicação "INTRO" aparece no visor.

São reproduzidos os 10 segundos iniciais de todas as faixas.

Quando encontrar a faixa pretendida, carregue novamente na mesma tecla. O aparelho regressa ao modo de reprodução normal.

Reprodução repetitiva de faixas

— Função de reprodução repetitiva

Carregue na ② durante a reprodução.

A indicação "REP" aparece no visor.

Quando a faixa reproduzida terminar, será reproduzida novamente desde o início.

Para cancelar esta função, carregue novamente em ②.

Mudar para o rádio durante a rebobinagem de uma cassete — Função ATA (Ativar sintonização automática)

Carregue em ⑤ durante a reprodução.

A indicação "ATA" aparece no visor.

Durante o avanço rápido ou a rebobinagem, carregue em (SEEK/AMS). Passados dois segundos, o rádio liga-se automaticamente.

Para cancelar esta função, carregue novamente em ⑤

Ignorar automaticamente os espaços em branco durante a reprodução da fita

— Função ignorar espaços em branco

Carregue em 6 durante a reprodução.

A indicação "BL SKIP" aparece no visor.

Os espaços em branco com uma duração superior a oito segundos são saltados automaticamente durante a reprodução da cassete.

Para cancelar esta função, carregue novamente em 6.

Reproduzir uma cassete gravada com o sistema Dolby B NR (apenas para os modelos XR-C6090R)

Carregue em ③ quando pretender ouvir uma cassete gravada com o Sistema Dolby * B NR.

A indicação "D" aparece no visor.

Para cancelar esta função, carregue novamente em ③.

• Redução de ruído Dolby fabricada sob licença de Dolby Laboratories Licensing Corporation.

DOLBY e o símbolo dos dois D são marcas de Dolby Laboratories Licensing Corporation.

Memorização automática de estações

— Função de memória da melhor sintonia (BTM)

Esta função efectua a pesquisa e a memorização automáticas das estações de melhor recepção em cada banda por ordem de frequência.

PREVENÇÃO CONTRA ACIDENTES!

Se estiver a conduzir, utilize a sintonização automática e a sintonização pré-programada em memória em vez da sintonização manual.

1 Carregue várias vezes em SOURCE para selecionar o sintonizador.

Sempre que carregar em (SOURCE), a indicação da fonte muda pela ordem seguinte:

2 Carregue várias vezes em MODE para selecionar a banda.

Sempre que carregar em MODE, a indicação da banda muda pela ordem seguinte:

3 Carregue em (SENS/BTM) durante alguns segundos.

Notas

• O aparelho não memoriza as estações com sinais fracos nas teclas numéricas de memória. Se não conseguir sintonizar algumas estações, ficam teclas pré-programadas livres.
• Quando aparece um número pré-programado no visor, o aparelho começa a memorizar as estações a partir da que estiver indicada no visor.

Memorizar apenas as estações pretendidas

Pode memorizar, nas teclas numéricas de memória, um máximo de 6 estações em cada banda (FM1, FM2, FM3, MW ou LW) pela ordem pretendida. Pode, por isso, memorizar 18 estações de FM.

Se tentar memorizar outra estação na mesma tecla numérica pré-programada, apaga a estação memorizada mais recente.

1 Carregue várias vezes em SOURCE para selecionar o sintonizador. 2 Carregue várias vezes em MODE para selecionar a banda. 3 Carregue em (SEEK/AMS) para localizar a estação que pretende memorizar na tecla numérica pré-programada. 4 Carregue na tecla numérica de memória desejada (de ① a ⑥) durante alguns segundos.

Recepção das estações memorizadas

1 Carregue várias vezes em SOURCE para selecionar o sintonizador. 2 Carregue várias vezes em MODE para selecionar a banda. 3 Carregue durante um momento na tecla numérica pré-programada (1 a 6) onde se encontra memorizada a estação pretendida.

Sugestão

Carregue num dos lados da PRESET/DISC para sintonizar, por ordem, as estações memorizadas (Função de pesquisa pré-programada).

Se a recepção FM estéreo for de má qualidade

—Modo mono

Carregue levemente em (SENS/BTM) até que a indicação "MONO" se acenda no visor.

O som fica melhor, mas torna-se mono. (A.).

Como alterar os elementos do visor

Sempre que carregar em DSPL, as indicações do visor mudam alternadamente entre a frequência e o relógio.

Se não conseguir sintonizar uma estação pré-programada

Carregue num dos lados de (SEEK/AMS) para procurar a estação (função de sintonização automática).

A procura para quando sintonizar uma estação. Carregue várias vezes num dos lados da tecla até sintonizar a estação pretendida.

Nota

Se a sintonização automática parar com muita frequência, carregue em (SENS/BTM) durante um momento, até a indicação "LCL" se acender no visor (modo de pesquisa local). Só são sintonizadas as estações com um sinal relativamente forte.

Sugestão

Se souber a frequência da estação pretendida, carregue sem soltar num dos lados de SEEK/AMS até sintonizar a estação desejada (sintonização manual).

RDS

Descrição da função RDS

O Sistema RDS (Radio Data System) é um serviço de transmissão que permite às estações de FM enviar informação digital adicional juntamente com o sinal normal dos programas de rádio. O sistema estéreo do autorádio oferece diversos serviços. Eis alguns deles: sintonizar automaticamente o mesmo programa, ouvir as informações sobre o trânsito e localizar uma estação por tipo de programa.

Notas

• Nem todas as funções RDS estão disponíveis dependendo do país ou da região.
• O RDS pode não funcionar corretamente se o sinal não for suficientemente forte ou se a estação que estiver a sintonizar não transmitir dados RDS.

Como visualizar o nome da estação

O nome da estação sintonizada acende-se no visor.

Quando sintonizar uma estação de FM que esteja a transmitir dados RDS, o nome da estação aparece no visor.

FM I BBC F M

Nota

O aparecimento de “*” indica que está a sintonizar uma estação RDS.

Como alterar os elementos do visor

Sempre que carregar em DSPL, os elementos que aparecem no visor mudam da forma seguinte:

→ Frequência → Hora → Nome da estação.

Nota

A indicação "NO NAME" acende-se se a estação sintonizada não estiver a transmitir dados RDS.

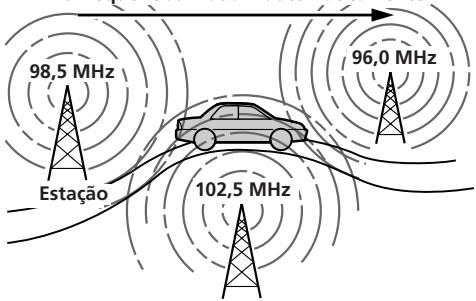

Sintonizar automaticamente o mesmo programa

Frequências alternativas (AF)

A função Frequências Alternativas (AF) seleciona e volta a sintonizar

automaticamente a estação da rede que tiver o sinal mais forte. Se utilizar esta função, pode ouvir sempre o mesmo programa durante uma viagem longa sem ter de voltar a sintonizar manualmente a estação.

As frequências mudam automaticamente

1 Selecione uma estação de FM. 2 Carregue em AF / TA até que a indicação "AF" apareça no visor.

O aparelho começa a procurar na mesma rede uma estação alternativa que tenha um sinal mais forte.

Nota

Se não existir uma estação na zona e não precisar de procurar uma estação alternativa, desative a função AF carregando em AF / TA até que a indicação "AF" desapareça.

Como alterar os elementos do visor

Sempre que carregar em AF / TA, os elementos do visor mudam da seguinte forma:

* Selecione para ativar as funções AF e TA.

Notas

• A indicação "NO AF" e o nome da estação piscam alternadamente, se o aparelho não conseguir localizar uma estação alternativa na rede.
• Se o nome da estação piscar quando se está a ouvir, é porque...

O aparelho começa a procurar outra frequência com os mesmos dados PI (Identificação do programa) e a indicação "PI seek" aparece sem se ouvir som. Se o aparelho não conseguir sintonizar outra frequência, aparece a indicação "NO PI" e o aparelho volta à frequência anteriormente selecionada.

Ouvir um programa regional

A função "REG" (programa regional ativado) neste aparelho permite-lhe continuar sintonizado para um programa regional sem ter de mudar para outra estação regional. (Não se esqueça que tem de ligar a função AF.) O aparelho vem pré-definido de fábrica para "REG", mas se pretender desativar a função faça o seguinte.

Carregue em AF/TA durante mais de dois segundos até que desapareça a indicação "REG" no visor.

Se desativar a função "REG", pode fazer com que o aparelho mude para outra estação regional dentro da mesma rede.

Nota

Função Local Link (ligação local) (Apenas para o Reino Unido)

A função Local Link permite-lhe selecionar outras estações locais, mesmo que não estejam memorizadas nas teclas pré-programadas.

1 Carregue numa tecla numérica pré-programada em que tenha memorizado uma estação local. 2 Volte a carregar na tecla numérica da estação local, num período de cinco segundos. 3 Repita de novo a operação até sintonizar a estação local pretendida.

Ouvir as informações sobre o trânsito

Os dados referentes a Informações sobre o Trânsito (TA) e ao Programa de Tráfego (TP) permitem-lhe sintonizar automaticamente uma estação de FM que está a transmitir informações sobre o trânsito, mesmo que esteja a ouvir outras fontes de programa.

Carregue em (AF/TA) até que se acenda a indicação "TA" ou "AF TA" no visor.

O aparelho inicia a localização de estações que estejam a transmitir informações sobre o trânsito. A indicação "TP" acende-se no visor quando o aparelho localizar uma estação que está a transmitir informações sobre o trânsito.

Quando começarem as informações sobre o trânsito, a indicação "TA" pisca, e some quando acabar a transmissão das informações.

Sugestão

Se você estiver ouvindo outras fontes de programas, o aparelho muda automaticamente para as informações e volta à fonte de programa anterior quando acabar a transmissão.

Notas

• Se a estação recebida não transmitir informações sobre o trânsito, a indicação "NO TP" pisca durante cinco segundos. Depois, o aparelho começa a procurar uma estação que transmita informações sobre o trânsito.
• Se a indicação "EON" aparecer no visor com a indicação "TP", a estação atual utiliza os avisos de tráfego das outras estações existentes na mesma rede.

Para cancelar a transmissão de informações de trânsito

Carregue levemente em AF/TA.

Para cancelar todas as transmissões de informações sobre o trânsito, desative a função mediante o pressionamento de AF/TA, de modo que "AF" desapareça.

Pré-regular o volume das informações sobre o trânsito

Pode regular previamente o nível do volume de som das informações sobre o trânsito para não perder a sua transmissão. Quando se iniciarem as informações sobre o trânsito, o volume é regulado automaticamente para o nível pré-programado.

1 Selecione o nível de volume de som pretendido. 2 Carregue em ③ ao mesmo tempo que carrega em SEL.

Aparece "TA VOL" e a predefinição é memorizada.

Receber informações de emergência

Se for transmitida uma informação de emergência quando estiver a ouvir rádio, o aparelho muda automaticamente para esse programa. Se estiver a ouvir uma fonte que não seja rádio, ouvirá os avisos de emergência se AF ou TA estiverem na posição ON. O aparelho muda então, automaticamente, para esses avisos, seja qual for o programa que estiver a ouvir nesse momento.

Pré-programar estações RDS com dados AF e TA

Quando pré-programar estações RDS, o aparelho memoriza os dados de cada uma das estações juntamente com a frequência respectiva, para que não tenha de activar a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar várias definições (AF, TA, ou ambas) para estações pré-programadas individualmente ou a mesma definição para todas as estações pré-programadas.

Como pré-programar a mesma definição para todas as estações pré-programadas

1 Seleccione uma banda de FM. 2 Carregue várias vezes em AF/TA e seleccione "AF", "TA" ou "AF TA" (para as funções AF e TA).

3 Carregue em (SENS/BTM) durante alguns segundos.

Como pré-programar definições diferentes para cada estação pré-programada

1 Seleccione uma banda de FM e sintonize a estação pretendida. 2 Carregue várias vezes em AF/TA e seleccione "AF", "TA" ou "AF TA" (para as funções AF e TA). 3 Carregue na tecla numérica pré-programada durante dois segundos até que apareça a indicação "MEM" no visor.

Repita a operação a partir do passo 1 para memorizar outras estações.

Sugestão

Se pretender alterar a definição AF e/ou TA pré-definida depois de ter sintonizado a estação pré-programada, pode fazê-lo activando/desactivando a função AF ou TA.

Pode localizar a estação pretendida seleccionando um dos temas de programação indicados abaixo.

Nota

Nos países ou regiões onde os dados EON não sejam transmitidos, só pode fazer esta função para as estações já sintonizadas.

Tipos de programa	Visor
Noticias	NEWS
Negócios	AFFAIRS
Informação	INFO
Desporto	SPORT
Educação	EDUCATE
Teatro	DRAMA
Culturais	CULTURE
Científicos	SCIENCE
Vários	VARIED
Música popular	POP M
Música rock	ROCK M
Música ligeira	M.O.R. M
Música clássica ligeira	LIGHT M
Música clássica erudita	CLASSICS
Outro tipo de música	OTHER M
Meteorologia	WEATHER
Finanças	FINANCE
Programas paracriancies	CHILDREN

Tipos de programa	Visor
Assuntos sociais	SOCIAL A
Religião	RELIGION
Programas com chamadas Telecomáticas	PHONE IN
Viagens	TRAVEL
Lazer	LEISURE
Jazz	JAZZ
Música “Country”	COUNTRY
Música Nacional	NATION M
Músicas dos velhos tempos	OLDIES
Música “folk”	FOLK M
Documentários	DOCUMENT
Não especified	NONE

Nota

Não pode utilizar esta função em alguns países em que não existem dados PTY (Seleção do tipo de programa).

1 Carregue em PTY durante a receção FM até acender a indicação "PTY" no visor.

PTY

INFO

O nome do tipo de programa atual aparece se a estação estiver a transmitir os dados PTY. "-----" aparece se a estação recebida não for a estação RDS ou se os dados RDS não foram recebidos.

2 Carregue várias vezes em PTY até aparecer o tipo de programa pretendido no ecrã.

O tipo de programa aparece como se mostra na tabela acima. De referência que não pode selecionar "NONE" (Não especificado) para a procura.

PTY

SPORT

3 Carregue num dos lados de (SEEK/AMS).

O aparelho inicia a procura de uma estação que está a transmitir o tipo de programa selecionado. Quando o aparelho encontrar o programa, volta a aparecer o tipo de programa durante cinco segundos.

Aparece a indicação "NO" e o tipo de programa aparece alternadamente durante cinco segundos, se o aparelho não conseguir localizar o tipo de programa. Em seguida, o aparelho volta à estação anterior.

Acertar automaticamente o relógio

Através da receção dos dados CT (Hora do Relógio), é possível acertar automaticamente o relógio do sistema.

Durante a receção FM, carregue em ② ao mesmo tempo que carrega em SEL.

Aparece no visor a indicação "CT" e o relógio é acertado.

Para cancelar a função CT

• A função CT pode não ser executada, mesmo que esteja a ser recebida uma estrutura RDS.
• A função CT pode não acertar as horas com exatidão.

Outras funções

Utilizar o comando rotativo

O comando rotativo funciona carregando em teclas e/ou rodando controlos.

Pode controlar o dispositivo opcional de CD/MD através do comando rotativo.

Carregar nas teclas (Teclas SOURCE e MODE)

Sempre que carregar na tecla SOURCE, a fonte de programa muda da forma apresentada abaixo:

TAPE → TUNER → CD → MD

Se carregar em (MODE), a operação de acontecimento muda pela ordem seguinte:

• a direção de transporte da fita.
• a banda, FM1 → FM2 → FM3 → MW → LW.
• o dispositivo de CD/MD.

Sugestão

Pode ligar este aparelho carregando em (SOURCE) no comando rotativo.

Rodar os controlos (controlo SEEK/AMS)

Rode o controlo devagar e largue-o para:

• Localizar o início das faixas da cassete. Rode sem soltar o controlo e solte-o para rebobinar a cassete rapidamente. Para reproduzir, rode novamente sem soltar o controlo e depois solte-o.
• Localizar uma faixa específica num disco. Rode o controlo sem soltar até encontrar o ponto da faixa pretendido. Depois, solte o comando para que o aparelho inicie a reprodução.
• Sintonizar as estações automaticamente. Rode o controlo sem largar para sintonizar uma estação específica.

Se rodar e empurrar simultaneamente o controlo (controlo PRESET/DISC)

Empurrar e rodar o controlo para:

• Sintonizar as estações memorizadas na tecla de memória.
• Mudar o disco.

Outras operações

Rode o controlo VOL para regular o volume do som.

Carregue em OFF para desligar o aparelho.

XR-C6090R:

Carregue em FILE durante dois segundos para mudar a memória do disco.

XR-C5090R:

Carregue em (DPSL) para mudar os elementos que aparecem no visor.

Mudar a direção de funcionamento dos controlos

A direção de funcionamento dos controlos vem programada de fábrica conforme a ilustração abaixo.

Se precisar de montar o comando rotativo no lado direito da coluna, pode inverter a direção do funcionamento dos controlos.

Carregue em SEL durante dois segundos ao mesmo tempo que empurra o controlo VOL.

Regulação das características de som

1 Selecione a característica que pretende regular carregando repetidas vezes em (SEL).

VOL (volume) → BAS (graves) → TRE (agudos) → BAL (esquerda-direita) → FAD (frente-trás)

2 Regule a característica selecionada carregando em ⊕ ou ⊖

Efetue a regulação num período de três segundos após a seleção (passados os três segundos, a tecla vai novamente servir como tecla de controlo do volume).

Atenuar o som

Carregue em ATT.

A indicação "ATT" começa a piscar.

Para obter o volume de som anterior, volte a carregar na mesma tecla.

Alterar o som e a tonalidade do sinal sonoro

Pode obter graves com um som nítido e potente. A função D-bass intensifica o sinal das baixas frequências criando uma curva mais precisa do que a curva convencional de intensificação dos graves.

Pode ouvir a linha dos graves com maior nitidez mesmo se o som das vozes tiver o mesmo volume. Pode realçar e regular o som dos graves com facilidade utilizando o controlo D-BASS. Este efeito é semelhante ao obtido quando está a utilizar um sistema opcional de "subwoofer".

Além disso, a função D-bass digital* cria um som de graves mais potente e mais nítido do que o obtido com a função D-bass analógica.

D-Bass digital

D-Bass analógico

Regular a curva dos graves

Rode o anel D-BASS para regular o nível dos graves (1, 2 ou 3).

A indicação "D-BASS*" aparece no visor.

Para cancelar, rode o anel para a posição OFF.

• Se o carregador de CD opcional estiver equipado com a função D-BASS digital, a indicação "DIGITAL D-BASS" aparece no visor durante a reprodução do CD.

Nota

Se o som dos graves ficar distorcido, regule-o com o controlo D-BASS ou com o botão de controlo do volume.

Atenuar o sinal sonoro

Carregue simultaneamente em 6 e em SEL.

Para voltar a ouvir o sinal sonoro, volte a carregar nestas teclas.

Nota

Se ligar um amplificador de potência opcional a LINE OUT e não fizer o amplificador integrado, desativa o som do sinal sonoro.

Mudar a cor da luz do visor

Carregue simultaneamente em ① e em SEL.

Pode escolher o verde ou o âmbar.

Com equipamento opcional Dispositivo de CD/MD

Este aparelho pode controlar um máximo de sete dispositivos externos de CD/MD com esta configuração:

Funciona qualquer combinação até sete.

Reproduzir um CD/MD

Carregue em SOURCE) até aparecer no visor a indicação do dispositivo pretendido.

Começa a reprodução do CD/MD.

Se estiver ligado um dispositivo de CD/MD, todas as faixas são reproduzidas desde o início.

Sempre que carregar em DSPL) durante a reprodução de CD/MD, o visor muda da seguinte maneira:

1 Se não houver nenhum nome pré-gravado para um CD ou MD, aparece no visor a indicação “NO NAME”. 2 Se o nome de faixa de um MD não estiver pré-gravado, aparece no visor a indicação “NO NAME”.

Sugestão

Se o nome do MD for muito grande, só aparecem no visor os primeiros oito caracteres.

Localizar uma faixa específica

— Função AMS (Sensor de música automática)

Durante a reprodução, carregue uma vez num dos lados de (SEEK/AMS) para cada faixa que pretenda saltar.

Para localizar as faixas anteriores Para localizar as faixas seguintes

Localizar um ponto específico de uma faixa — Pesquisa manual

Durante a reprodução, carregue num dos lados de (SEEK/AMS). Solte a tecla quando tiver entrado na faixa pretendida.

Para localizar no sentido regressivo Para localizar no sentido progressivo

Mudar para outro disco

Durante a reprodução, carregue num dos lados de PRESET/DISC

Para voltar ao disco precedente Para avançar ao próximo disco

Pesquisar faixas

— Função de pesquisa sequencial

São reproduzidos por ordem os 10 segundos iniciais de todas as faixas do disco. Depois de determinar o primeiro disco, é reproduzido o disco seguinte.

Carregue em ① durante a reprodução.

A indicação "INTRO" aparece no visor.

Quando encontrar a faixa pretendida, carregue novamente na mesma tecla. O aparelho regressa ao modo de reprodução normal de CD/MD.

Reproduzir faixas repetidamente

— Reprodução repetitiva

Para repetir uma faixa

Carregue em ② durante a reprodução de CD/MD para obter a referência "REP 1".

Para repetir um disco

Carregue várias vezes em ② durante a reprodução de CD/MD para obter a indicação "REP 2".

Carregue várias vezes em ② durante a reprodução de CD/MD para obter a indicação "REP 3".

A função da ② altera-se ciclicamente da seguinte forma:

* "REP 3" apenas quando dois ou mais dispositivos de CD/MD estiverem ligados ao aparelho.

Reproduzir faixas por ordem aleatória

— Reprodução aleatória

Para reproduzir as faixas do disco atual por ordem aleatória

Carregue várias vezes em ③ durante a reprodução de CD/MD até aparecer a indicação "SHUF 1".

Para reproduzir todos os discos existentes no dispositivo por ordem aleatória

Carregue várias vezes em ③ durante a reprodução de CD/MD até aparecer a indicação "SHUF 2".

Carregue várias vezes em ③ durante a reprodução de CD/MD até aparecer a indicação "SHUF 3".

A função da ③ altera-se ciclicamente da seguinte forma:

* "SHUF 3" apenas quando dois ou mais dispositivos de CD/MD estiverem ligados ao aparelho.

Nota

Os dispositivos de CD/MD funcionam separadamente.

Se carregar em ① durante a reprodução aleatória, são reproduzidos aleatoriamente os 10 segundos iniciais de todas as faixas.

Identificação de CDs

(Apenas para o Modelo XR-C6090R)

— Liga de títulos

(Dispositivo de CD com função de ficheiro pessoal)

Pode dar um nome personalizado a cada disco. Pode introduzir até 8 caracteres para cada CD. Se der um nome a um CD, pode localizar um CD pelo nome e selecionar as faixas específicas para reprodução.

1 Reproduza o CD e carregue em PTY/FILER durante dois segundos.

2 Introduza os caracteres.

1 Carregue em + para selecionar os caracteres pretendidos.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . →_ -)

Se carregar em () , os caracteres aparecem na ordem inversa.

Se quiser introduzir um espaço em branco entre os caracteres, selecione " _ " (traço inferior).

2 Carregue em SEL depois de localizar o caractere pretendido.

O cursor intermitente desloca-se para o estado seguinte.

Se carregar em SEL quando o último caractere estiver a piscar (o caractere mais à direita), o cursor volta ao primeiro caractere (o caractere mais à esquerda).

3 Se quiser introduzir o título completo, repita os pontos 1 e 2.

3 Para voltar ao modo de reprodução normal de CDs, carregue em PTY/FILDE durante dois segundos.

Sugestão

Para apagar/corrigir um nome, digite " _ "(traço inferior) para cada caractere.

Visualização da lista de títulos

Carregue em DSPL durante a reprodução do CD.

Quando carrega em DSPL durante a reprodução do CD, o visor muda da seguinte maneira:

1 Carregue em SOURCE para seleccionar o dispositivo de CD. 2 Reproduza o CD e carregue em PTY/FILE durante dois segundos.

3 Carregue simultaneamente em ⑤ e em SEL. 4 Carregue em ① ou em ② para selecionar o título que pretende apagar. 5 Carregue em SEL durante alguns segundos.

Repita os passos 4 e 5, se quiser apagar outros nomes.

6 Carregue em PTY/FILE durante dois segundos.

O visor volta ao modo de reprodução normal de CDs.

Seleção das faixas específicas para reprodução

(Apenas para o Modelo XR-C6090R)

— Banco

(Dispositivo de CD com função de ficheiro pessoal)

Se identificar o disco, pode programar o aparelho para selecionar as faixas desejadas e apenas reproduzir as faixas pretendidas.

1 Inicie a reprodução do disco e carregue em (PTY/FILE) durante dois segundos. Depois, carregue levemente em (PTY/FILE).

Modo de edição do banco de dados

Nota

Se não tiver identificado o disco, não pode utilizar esta função. Para obter mais informações, consulte

"Identificar um CD" na página 16.

2 Carregue num dos lados da (SEEK/AMS) para selecionar o número da faixa que pretende e depois carregue em SEL.

"PLAY," carregue novamente em (SEL).

Continua na próxima página →

3 Se quiser passar do modo "PLAY" para o modo "SKIP" em todas as faixas, repita o passo 2. 4 Carregue em PTY/FIL durante alguns segundos.

O aparelho volta ao modo de reprodução normal.

Notas

• Pode ajustar o modo "SKIP" num máximo de 24 faixas.
• Não pode programar o modo "SKIP" em todas as faixas.

Reproduzir apenas as faixas específicas

Pode selecionar:

• BANK-ON para reproduzir as faixas com a regulação "PLAY".
• BANK-INV (inversa) para reproduzir as faixas com a regulação "SKIP".
• Durante a reprodução, carregue em 4. A indicação "BANK" aparece no visor. 2 Carregue em 4 para selecionar o modo pretendido.

Sempre que carregar em 4, os elementos do visor mudam da seguinte forma:

A reprodução inicia-se a partir da faixa imediatamente a seguir à faixa que está a ser reproduzida.

Para voltar ao modo de reprodução normal, selecione a indicação "BANK-OFF" no passo 2.

Informação adicional

Precauções

• Se o automóvel estiver estacionado ao sol, a temperatura no seu interior sobre consideravelmente, pelo que deve deixar arrefecer o aparelho durante alguns instantes antes de o pôr a funcionar.
• Se o aparelho não tiver corrente, verifique primeiro as ligações. Se tudo estiver em ordem, verifique o fusível.
• Se não se ouvir o som dos altifalantes num sistema de dois altifalantes, regule o controlo de fader para a posição central.
• Se reproduzir a cassete durante demasiado tempo, esta pode aquecer por causa do amplificador integrado. Isto não é sinal de mau funcionamento.

Se tiver perguntas ou problemas relacionados com o aparelho que não estejam descritos neste manual, consulte o agente da Sony mais próximo.

Para manter a boa qualidade do som

Se existirem suportes para copos próximos do equipamento de áudio, tome cuidado para não entornar restos ou outras bebidas para cima do equipamento. Os resíduos de açúcar acumulados neste aparelho ou nas fitas das cassetes podem contaminar as cabeças de reprodução, diminuir a qualidade do som ou até impedir a reprodução de som.

Os kits de limpeza para cassetes não eliminam o açúcar depositado nas cabeças de reprodução.

Cuidados a ter com as cassetes

Notas sobre as cassetes

• Não toque na superfície da fita, pois a sujidade ou o pó podem danificar as cabeças.
• Mantenha as cassetes longe de equipamentos com ímanes integrados, como, por exemplo, altifalantes e amplificadores, pois podem provocar o apagamento ou distorções na cassete.
• Mantenha as cassetes longe de equipamento com ímanes integrados, como, por exemplo, altifalantes e amplificadores, pois poderão provocar o apagamento ou distorções na cassete.
• Não exponha as cassetes à luz solar direta, a temperaturas extremamente baixas ou à humidade.
• As cassetes com fitas um pouco soltas podem ficar presas dentro da unidade. Antes de introduzir uma cassete, utilize um lápis ou um objeto semelhante para rodar a bobina e eliminar as folgas.

• As cassetes deformadas ou as etiquetas descoladas podem dificultar a introdução ou a remoção das cassetes. Retire ou substitua as etiquetas descoladas.

A utilização de cassetes com uma duração superior a 90 minutos não é recomendada para uma reprodução longa e contínua. As fitas utilizadas para estas cassetes são muito finas e têm tendência a esticar. O facto de iniciar e interromper frequentemente a reprodução destas cassetes pode provocar a entrada da fita para dentro do mecanismo do deck de cassetes.

A utilização de cassetes com uma duração superior a 90 minutos não é recomendada para uma reprodução longa e contínua. As fitas realizadas para estas cassetes são muito finas e têm tendência a esticar. O facto de inicializar e interromper frequentemente a reprodução destas cassetes pode provocar a entrada da fita para dentro do mecanismo do deck de cassetes.

Substituição do fusível

Quando substituir o fusível, certifique-se de que está a utilizar um fusível com uma amperagem igual à indicada no fusível original. Se o fusível rebentar, verifique a ligação à corrente e substitua-o. Se o fusível voltar a rebentar, pode ser mau funcionamento interno. Nesse caso, consulte o agente da Sony mais próximo.

Quando substituir o fusível, certifique-se de que está a utilizar um fusível com uma amperagem igual à indicada no fusível original. Se o fusível rebentar, verifique a ligação à corrente e substitua-o. Se o fusível voltar a rebentar, pode ser mau funcionamento interno. Nesse caso, consulte o agente da Sony mais próximo.

Não utilize um fusível com uma amperagem superior à do fusível fornecido com o aparelho, pois pode danificá-lo.

Não utilize um fusível com uma amperagem superior à do fusível fornecido com o aparelho, pois pode danificá-lo.

Limpeza dos conectores

O aparelho pode não funcionar corretamente se os conectores entre o aparelho e o painel frontal não estiverem limpos. Para evitar isso, abra o painel frontal pressionando (RELEASE), em seguida retire-o e limpe os conectores com um cotonete humedecido em álcool. Não faça muita força. Caso contrário, pode danificar os conectores.

Unidade principal

Desmontagem do aparelho

1

2

3

4

Localização das teclas

Para mais informações, consulte as páginas.

1 Tecla SEL (seleção do modo de controlo) 5, 10, 12, 14, 16, 17 2 Tecla SOURCE (TAPE/TUNER/CD/MD) 5, 7, 15, 17 3 Tecla MODE (▶) Durante a receção do sintonizador: BAND seleção 7 Durante a reprodução da cassete: Mudar a direção de transporte da fita 5 Durante a reprodução de um CD/MD: Dispositivo seleção 15 4 Interruptor POWER SELECT (localizado na parte superior do aparelho) Consulte "Interruptor POWER SELECT" no manual de instalação/ligações. 5 Tecla OFF 4, 5 6 Tecla SEEK/AMS 5, 6, 7, 8, 11, 15, 17 7 Tecla △ (ejetar) 5 8 Tecla DSPL (alteração do modo de indicação do visor/acerto da hora) 5, 6, 8, 15, 17 9 Durante a receção de rádio: Teclas numéricas de memória 7 Durante a reprodução de cassetes/CD/MD:

① INTRO 6, 15 (2) REPEAT 6, 15 ③ XR-C6090R:

Tecla SHUF/□□ (Shuffle/Dolby B NR) 6,16 XR-C5090R: Tecla SHUF (Shuffle) 16 (4) BANK 18 (5) Tecla ATA (Ativação automática do sintonizador) 6 ⑥ BL SKIP (salto de espaços em branco) 6

10 + - Tecla de controlo (volume/graves/agudos/esquerda-direita/à frente-atrás) 5, 13, 16, 17 11 Tecla RELEASE (libertação do painel frontal) 4, 19 12 Tecla de reinicialização (Localizada na parte frontal do aparelho, atrás do painel frontal)

Carregue nesta tecla se estiver a utilizar o aparelho pela primeira vez, se tiver substituído a bateria do automóvel ou se as teclas do aparelho não estiverem a funcionar corretamente.

13 Tecla ATT 14 14 Tecla SENS/BTM (função de regulação de sensibilidade/memória de melhor sintonia) 7,8,10 15 Visor 16 XR-C6090R: Tecla PTY/FILE (tipo de programa/ficheiro personalizado • seleção do modo) 11, 16, 17

XR-C5090R:

Durante a receção do sintonizador: selecionar estações pré-programadas 7

Durante a reprodução de um CD/MD: mudar de disco 15, 16

18 Tecla AF/TA (frequência alternativa/informações de trânsito) 9, 10, 11

19 Controlo D-BASS 14

A ilustração do painel frontal que aparece neste manual refere-se ao modelo XR-C6090R.

Especificações

Secção do leitor de cassetes

Faixa	4 faixas, estéreo de 2 canais
Oscilação e vibração	0,08 % (WRMS)
Resposta de frequência	30 – 18.000 Hz
Relação sinal/ruído	64 dB (Dolby B NR*)
	58 dB (Dolby NR
	desactivado)

• apenas para o Modelo XR-C6090R

Secção do sintonizador

FM

Área de sintonização	87,5 – 108,0 MHz
Terminal de antenna	Conector de antenna externa
Frequência intermédia	10,7 MHz
Sensibilitadé'utilizando	9 dBf
Selectividade	75 dB a 400 kHz
Relação sinal/ruído	65 dB (estéreo),68 dB (mono)
Distortion harmonicá a 1 kHz
	0,7 % (estéreo),0,4 % (mono)
Separação de canais	35 dB a 1 kHz
Resposta de frequência	30 – 15.000 Hz

MW/LW

Área de sintonização	MW: 531 - 1.602 kHz LW: 153 - 281 kHz
Terminal de antenna	conector de antenna externa
Frequência intermédia	10,71 MHz/450 kHz
Sensibilidade	MW: 30 μV LW: 50 μV

Secção do amplificador de potência

Saídas	Saída para altifalantes (conectores vedados)
Impedência do altifalante	4 - 8 ohms
Potência Tmaxima	40 W × 4 (a 4 ohms)

Generalidades

Saías	Cabo de controlo do amplíficator de alimentaçãoSaía de linha posterior (1)
Controlos de sonoridade	Graves ±8 dB a 100 HzAgudos ±8 dB a 10 kHz
Requisitos de energia	Bateria do automóvel de 12 V DC (massa negativa)
Dimensoes	Aprox. 188 × 58 × 181 mm (l/a/p)
Dimensoes de montagem	Aprox. 182 × 53 × 164 mm (l/a/p)
Peso	Aprox. 1,2 kg
Acessórios fornecidos	Peças para instalaçao e ligações (1 conjunto)Comando rotativo RM-X4S Caixa do pailel frontal (1)
Acessórios.optionais	Cabo BUS (fornecido com um cabo de pinos RCA)RC-61 (1 m), RC-62 (2 m)
Equipamento optional	Carregador de CDCDX-715, CDX-605(10/discos)Carregador de MDMDX-62Selector de fonte YA-C30

A conceção e as especificações estão sujeitas a alterações sem aviso prévio.

Manual de resolução de problemas

A lista de verificações a seguir vai ajudá-lo a resolver a maioria dos problemas que pode encontrar ao utilizar este aparelho.

Antes de consultar a lista de verificação abaixo, leia os procedimentos de funcionamento.

Generalidades

Problema	Causa/Solução
Ausência de som	• Regule o volume com ⊙. • Coloque o controlo fader na posicao central para oSYSTEMA de 2 altifalantes.
Não aparecem indicações no visor.	Retire o poinel frontal e limpe os connectores. Para mais informações, consulte “Limeza dos connectores” na secção “Manutenção”.
Não há sinal sonoro	• Está ligado um amplificador de potência optional a LINE OUT e não está a utilizeso o amplificador integralo. • O som do sinal sonoro é atenuado (pagina 14).

Reprodução da fita

Problema	Causa/Solução
O som da reprodução está distorcido.	Contaminação daanela da fita. → Limpe aanela.
A função AMS não funciona corretoamente.	• Existem u ruido no espaço entre as faixas. • O espaço em branco é muito pouco (menos de quatre segundos). • ▷da (SEEK/AMS) é carregada antes das faixas següentes. • ↓da (SEEK/AMS) é carregada quando o inico da boa. • Uma pausa longa, uma passagem de baixas freqüencias ou um nível de som muito baixo são tratados como um espaço em branco.

Recepção de rádio

Problema	Causa/Solução
Impossível efectuar a sintonização pré-programada.	• Memorize a frequência correcta. • Emissão praticamente inaudível.
Impossível efectuar a sintonização automatística.	Emissione praticamente inaudível. → Utilize a sintonização manual.
A indicação “ST” começao a piscar.	• Sintonize-a bem. • Emissão praticamente inaudível. → Carregue em (SENS/BTM) para fazer o modo MONO.

Funções RDS

Problema	Causa/Solução
Aswitho SEEK é activadaalguns segundos(before de secretear a ouvir.	A estatão não é TP ou o sinal é demasiado fracoc.→Carregue em (AF/TA)(até que a indicação “AF TA”desapareça do visor.
Nao se ouvem informações sobre o trànsito	•Active“TA”.•A estatão não transmite informações sobre o trànsito apesar de ser uma estatão TP.→Sintonize outras estatão.
PTY indica“NONE”.	A estatão não especifica o tipo de programa.

Reprodução de disco

Problema	Causa/Solução
O som da reprodução salta.	O disco tem muito pó ou está defeitouso.

Mensagens de erro (quando o dispositivo de CD/MD opcional estiver ligado)

As indicações a seguir piscam durante cerca de cinco segundos e ouve-se um sinal de alarme.

Visor	Causa	Solução
NO MAG	O disposítio de CD/MD não contentem o carregarador de discos.	Introduza o carregarador de discs no disposítio de CD/MD.
NO DISC	O carregarador de discos está vazio.	Retire o carregarador de discos e introduza um disco.
NG DISCS	Não é possível reproducir um CD/MD devido a um problema qualquer.	Introduza outras CDs/MD.
ERROR	O disco está sujo.	Limpe o disco.
	O disco está virado para baixo.	Introduza o disco corretoamente.
RESET	O disposítio de CD/MD não pode ser realizado devido a anomalias.	Carregue na tecla de reinicialização do aparelho.
HI TEMP	A temperatura ambiente é superior a 50°C.	Espere até que a temperatura àsoga abiaxó dos 50°C.

Se as soluções acima mencionadas não resolverem a situação, consulte o revendedor Sony mais próximo.

Índices

A

Ativar automaticamente o sintonizador (ATA) 6

Alarme de aviso 4

ATT 14

Avanço rápido 5

B

BAL (esquerda-direita) 13

BAS (graves) 13

C

Comando rotativo 4,12,13

D, E

D-Bass 14

Descrição da função (RDS) 8,9,10,11,12

Dolby 6

F, G, H

FAD (à frente-atrás) 13

Ignorar espaços em branco 6

Informações sobre o trânsito (TA) 10, 11

Lista de títulos 16

M, N, O

Memória da melhor sintonia (BTM) 7

Modo de pesquisa local (LCL) 8

Modo mono 8

P, Q

Painel frontal 4

Pesquisa manual 15

Pesquisa pré-programada 7

Programas de tráfego (TP) 10

R

Rádio 7,8

Rebobinagem 5

Reinicializar 4

Relógio 5

Reprodução aleatória 16

Reproduzir o banco de dados 17

Reproduzir uma cassete 5

Sensor automático de música (AMS) 6

Sintonização automática 7,8

Sintonização manual 7,8
