XR-C6090R - Autoradio SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio cassette
Marque	Sony
Modèle	XR-C6090R
Dimensions (L × H × P)	188 × 58 × 181 mm
Poids	1,2 kg
Alimentation	12 V CC, batterie voiture (masse négative)
Puissance de sortie maximale	40 W × 4 (à 4 Ω)
Gamme de fréquences FM	87,5 – 108,0 MHz
Gamme de fréquences MW	531 – 1 602 kHz
Gamme de fréquences LW	153 – 281 kHz
RDS	Oui (AF, TA, PTY, CT)
Lecteur cassette	4 pistes, 2 canaux stéréo, Dolby B NR (XR-C6090R)
Commande rotative	Oui (rotary commander RM-X4S inclus)
Panneau avant amovible	Oui, détachable pour prévention du vol
Mémoire de stations	FM : 18 (6 × 3 bandes), MW : 6, LW : 6
Fonctions audio	D-Bass, atténuation, grave/aigu, balance/fader
Connectivité optionnelle	Changeur CD/MD (jusqu'à 7 unités), amplificateur externe
Nettoyage des connecteurs	Coton-tige imbibé d'alcool
Fusible	Utiliser un fusible de même ampérage que l'original
Accessoires fournis	Pièces d'installation, commande rotative, étui pour panneau avant

FOIRE AUX QUESTIONS - XR-C6090R SONY

Comment réinitialiser l'autoradio Sony XR-C6090R ?

Utilisez un objet pointu (comme un stylo-bille) pour appuyer sur le bouton Reset situé sur la face avant, derrière le panneau. Cela efface toutes les mémoires.

Comment détacher le panneau avant pour éviter le vol ?

Appuyez sur OFF pour éteindre, puis sur RELEASE et tirez doucement le panneau vers vous. Gardez-le dans l'étui fourni.

Comment régler l'horloge ?

Appuyez sur DSPL pendant 2 secondes, réglez les heures avec les touches +/-, appuyez sur SEL pour valider, puis réglez les minutes de la même façon. Appuyez sur DSPL pour confirmer.

Comment mémoriser automatiquement les stations radio ?

Sélectionnez la bande (FM1/2/3, MW, LW) avec MODE, puis maintenez SENS/BTM enfoncé pendant 2 secondes. Les stations les plus puissantes sont mémorisées.

Comment utiliser la fonction RDS pour recevoir les annonces de trafic ?

Appuyez sur AF/TA jusqu'à ce que TA (ou AF TA) s'allume. L'appareil recherche les stations émettant des informations trafic et les diffuse automatiquement.

Que faire si le son est distordu en lecture cassette ?

La tête de lecture est peut-être encrassée. Nettoyez-la avec un coton-tige imbibé d'alcool. Évitez les cassettes de plus de 90 minutes.

Comment connecter un changeur CD/MD optionnel ?

Utilisez un câble BUS (non fourni) pour relier le changeur à l'autoradio. Vous pouvez connecter jusqu'à 7 appareils (5 CD + 5 MD max).

Comment régler les graves avec la fonction D-Bass ?

Tournez le bouton D-BASS pour sélectionner le niveau (1, 2 ou 3). Tournez sur OFF pour désactiver. Le niveau Digital D-Bass offre un son plus puissant.

Que signifient les messages d'erreur 'NO DISC' ou 'ERROR' ?

NO DISC : le chargeur est vide. ERROR : disque sale ou inséré à l'envers. Nettoyez le disque ou vérifiez son orientation.

Comment changer la couleur d'éclairage du panneau ?

Maintenez enfoncés simultanément les boutons 1 et SEL. La couleur alterne entre ambre et vert.

MODE D'EMPLOI XR-C6090R SONY

Autoradio cassette FM/MW/LW

Mode d'emploi FR

Manual de instrucciones ES

Bruksanvisning

Manual de instruções P

Pour l'installation et les connexions, reportez-vous au manuel d'installation/connexions fourni.

Con respecto a la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Veuillez vous référer au manuel fourni pour le montage et les connexions.

Pour l'installation et les connexions, reportez-vous au manuel d'installation/connexions fourni.

XR-C6090R

XR-C5090R

Bienvenue !

Merci d'avoir acheté l'autoradio à cassette Sony. Cet appareil vous permet de profiter de diverses fonctions grâce à une commande rotative.

En plus de la lecture de cassettes et de la radio, vous pouvez étendre votre système en connectant un lecteur CD/MD en option*.

• Vous pouvez connecter un changeur CD, un changeur MD, ou un lecteur CD, un lecteur MD.

Table des matières

Cette unité uniquement

Pour commencer

Réinitialisation de l'appareil 4 Détachement de la façade 4 Préparation de la commande rotative 4 Réglage de l'horloge 5

Lecteur de cassettes

Écoute d'une cassette 5 Lecture d'une cassette dans différents modes 6

Radio

Mémorisation automatique des stations - Mémoire de syntonisation optimale (BTM) 7 Mémorisation des stations souhaitées uniquement 7 Réception des stations mémorisées 7

RDS

Aperçu de la fonction RDS 8 Affichage du nom de la station 8 Resyntonisation automatique du même programme — Fréquences alternatives (AF) 9 Écoute des annonces de trafic 9 Préréglage des stations RDS avec les données AF et TA 10 Localisation d'une station par type de programme 11 Réglage automatique de l'horloge 11

Autres fonctions

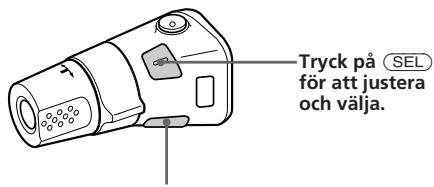

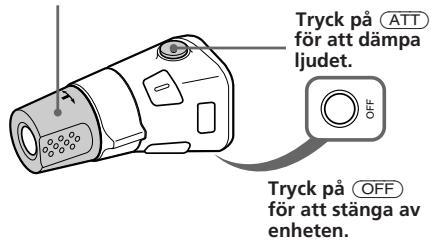

Utilisation de la commande rotative 12 Réglage des caractéristiques sonores 13 Atténuation du son 13 Changement du son et de la tonalité du bip 13

Avec équipement en option

Unité CD/MD

Lecture d'un CD/MD 14 Balayage des plages — Intro scan 15 Lecture répétée des plages — Répétition 15 Lecture aléatoire des plages — Lecture aléatoire 15 Étiquetage d'un CD (XR-C6090R uniquement) — Mémo disque (unité CD avec fonction de fichier personnalisé) 16 Sélection des plages spécifiques pour la lecture (XR-C6090R uniquement) — Banque (unité CD avec fonction de fichier personnalisé) 16

Informations complémentaires

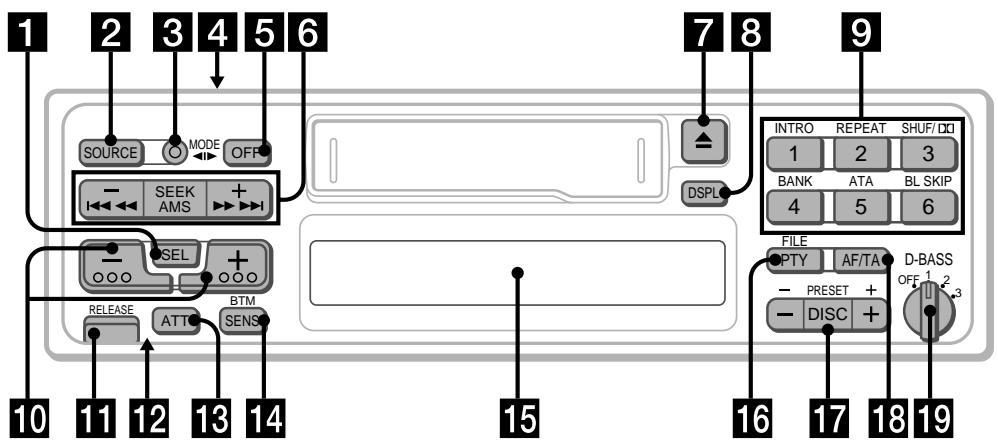

Précautions 17 Entretien 18 Démontage de l'appareil 19 Emplacement des commandes 20 Spécifications 21 Guide de dépannage 22 Index 24

Réinitialisation de l'appareil

Avant d'utiliser l'appareil pour la première fois ou après avoir remplacé la batterie de la voiture, vous devez réinitialiser l'appareil.

Appuyez sur le bouton de réinitialisation avec un objet pointu, comme un stylo à bille.

Bouton de réinitialisation

Remarque

Appuyer sur le bouton de réinitialisation effacera tous les programmes et fonctions mémorisés.

Retrait de la face avant

La face avant de cet appareil peut être retirée pour éviter qu'il ne soit volé.

1 Appuyez sur OFF. 2 Appuyez sur (RELEASE) pour détacher la face avant puis tirez-la doucement.

Remarques

• Veillez à ne pas faire tomber la face avant lors de son retrait de l'appareil.
• Si vous appuyez sur (RELEASE) pour détacher la face avant alors que l'appareil est encore allumé, l'alimentation se coupera automatiquement pour protéger les haut-parleurs contre les dommages.

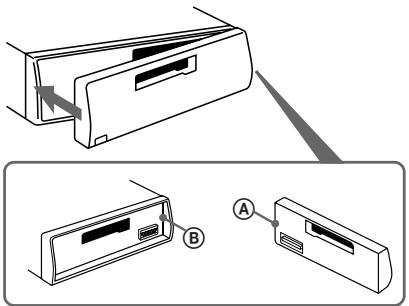

Fixation de la face avant

Fixez la partie A du panneau avant à la partie B de l'appareil comme illustré et poussez jusqu'à ce qu'elle s'enclenche.

Remarques

• Assurez-vous que le panneau avant est à l'endroit lors de sa fixation à l'appareil, car il ne peut pas être fixé à l'envers.
• N'appuyez pas trop fort sur le panneau avant lors de sa fixation à l'appareil. Il se fixe facilement en appuyant légèrement contre l'appareil.
• Lorsque vous transportez le panneau avant, conservez-le dans l'étui fourni.
• N'appuyez pas fort et n'exercez pas de pression excessive sur les fenêtres d'affichage du panneau avant.
• N'exposez pas le panneau avant à la lumière directe du soleil, à des sources de chaleur telles que des conduits d'air chaud, et ne le laissez pas dans un endroit humide. Ne le laissez jamais sur le tableau de bord ou ailleurs dans une voiture garée en plein soleil, où la température à l'intérieur peut augmenter considérablement.

Alarme d'avertissement

Si vous tournez la clé de contact sur la position OFF sans retirer le panneau avant, l'alarme d'avertissement émettra un bip pendant quelques secondes (uniquement lorsque le sélecteur POWER SELECT est réglé sur la position A).

Si vous connectez un amplificateur de puissance en option à la sortie LINE OUT et que vous n'utilisez pas l'amplificateur intégré, le bip sera désactivé.

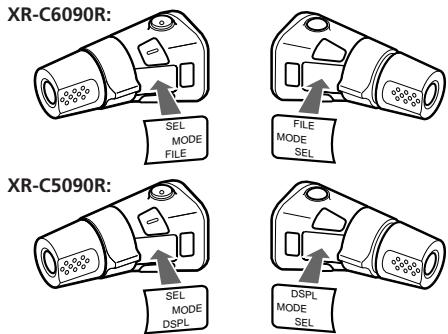

Préparation de la commande rotative

Lorsque vous montez la commande rotative, fixez l'étiquette appropriée, comme illustré ci-dessous.

XR-C6090R :

XR-C5090R :

Réglage de l'horloge

L'horloge a un affichage numérique sur 24 heures.

Par exemple, réglez-la sur 10:08

1 Appuyez sur DSPL pendant deux secondes.

1 Réglez les chiffres des heures.

pour reculer pour avancer

Appuyez brièvement sur SEL.

Le chiffre des minutes clignote.

Réglez les chiffres des minutes.

pour reculer pour avancer

2 Appuyez brièvement sur DSPL.

L'horloge s'active.

Remarque

Si l'interrupteur POWER SELECT sur le dessus de l'appareil est réglé sur la position B, l'horloge ne peut pas être réglée à moins que l'alimentation soit activée. Réglez l'horloge après avoir allumé la radio.

Lecteur de cassettes

Écoute d'une cassette

Insérez une cassette.

La lecture démarre automatiquement.

Si une cassette est déjà insérée, appuyez plusieurs fois sur SOURCE jusqu'à ce que "PLAY" s'affiche.

La face orientée vers le haut est en cours de lecture.

La face orientée vers le bas est en cours de lecture.

Astuce

Pour changer le sens de défilement de la bande, appuyez sur MODE

(▲) pendant la lecture de la cassette.

To	Press
Stop playback	OFF
Eject the cassette	▲

Avance ou retour rapide de la bande

Pendant la lecture, appuyez sur l'un des côtés de (SEEK/AMS) pendant plus de deux secondes.

Retour rapide Avance rapide

Pour démarrer la lecture pendant l'avance ou le retour rapide, appuyez sur MODE (▶).

Localisation du début d'un morceau — Capteur automatique de musique (AMS)

Vous pouvez sauter jusqu'à neuf morceaux à la fois.

Pendant la lecture, appuyez brièvement sur l'un des côtés de (SEEK/AMS).

Pour localiser les plages précédentes

Pour localiser les plages suivantes

Remarque

La fonction AMS peut ne pas fonctionner lorsque :

• les blancs entre les plages sont plus courts que 4 secondes.
• il y a du bruit entre les plages.
• il y a de longues sections de faible volume ou des sections silencieuses.

Changement des éléments affichés

Chaque fois que vous appuyez brièvement sur DSPL pendant la lecture de la cassette, l'élément affiché change comme suit :

* Pendant que la fonction AF/TA est activée.

Lecture d'une cassette dans différents modes

Recherche de la plage souhaitée - Balayage intro

Appuyez sur ① pendant la lecture.

"INTRO" apparaît sur l'afficheur.

Les 10 premières secondes de toutes les plages sont jouées.

Lorsque vous trouvez la piste souhaitée, appuyez à nouveau. L'appareil revient au mode de lecture normal.

Lecture répétée des plages - Lecture répétée

Appuyez sur ② pendant la lecture.

"REP" s'affiche à l'écran.

Lorsque la plage en cours de lecture est terminée, elle est rejouée depuis le début.

Pour annuler cette fonction, appuyez à nouveau sur 2.

Passage à la radio pendant l'avance rapide d'une cassette

Activation automatique du tuner (ATA)

Appuyez sur ⑤ pendant la lecture.

"ATA" s'affiche à l'écran.

Pendant l'avance rapide ou le retour rapide, appuyez sur (SEEK/AMS) ; après deux secondes, le tuner s'allume automatiquement.

Pour annuler cette fonction, appuyez à nouveau sur ⑤.

Saut des blancs pendant la lecture de la cassette - Saut de blanc

Appuyez sur 6 pendant la lecture.

"BL SKIP" s'affiche à l'écran.

Les blancs de plus de huit secondes seront automatiquement ignorés pendant la lecture de la cassette.

Pour annuler cette fonction, appuyez à nouveau sur ⑥.

Lecture d'une cassette enregistrée avec le système Dolby B NR (XR-C6090R uniquement)

Appuyez sur ③ lorsque vous souhaitez écouter une cassette enregistrée avec le système Dolby* B NR.

"..." s'affiche à l'écran.

Pour annuler cette fonction, appuyez à nouveau sur ③.

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation.

"DOLBY" et le symbole double-D sont des marques de commerce de Dolby Laboratories Licensing Corporation.

Mémorisation automatique des stations

Mémoire de syntonisation optimale (BTM)

Cette fonction sélectionne, parmi la bande actuellement reçue, les stations ayant les signaux les plus forts et les mémorise dans l'ordre de leur fréquence.

PRÉVENTION DES ACCIDENTS !

Lors de la syntonisation en conduisant, utilisez la syntonisation automatique ou la fonction de recherche de préréglages en mémoire plutôt que la syntonisation manuelle.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner.

Chaque pression sur (SOURCE) change la source comme suit :

Appuyez plusieurs fois sur MODE pour sélectionner la bande.

Chaque fois que vous appuyez sur MODE, la bande change comme suit :

Appuyez sur (SENS/BTM) pendant deux secondes.

Remarques

• L'appareil ne mémorisera pas les stations à signaux faibles sur les touches de numéros préréglés. S'il n'y a que quelques stations reçues, certaines touches de numéros préréglés resteront vides.
• Lorsqu'un numéro préréglé est affiché, l'appareil commence à mémoriser la station à partir de celle actuellement affichée.

Mémorisation des stations souhaitées uniquement

Jusqu'à 6 stations sur chaque bande (FM1, FM2, FM3, MW et LW) peuvent être mémorisées sur les touches de numéros préréglés dans l'ordre de votre choix. Ainsi, 18 stations FM peuvent être mémorisées. Si vous essayez de mémoriser une autre station sur la même touche de numéro préréglé, la station la plus récemment mémorisée sera effacée.

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour rechercher la station que vous souhaitez mémoriser sur une touche de numéro préréglé. 4 Appuyez sur la touche de numéro préréglé souhaitée (1) à (6) pendant deux secondes.

Le numéro de la touche de numéro préréglé sélectionnée apparaît à l'écran.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez brièvement sur la touche de numéro préréglé (1 à 6) sur laquelle la station souhaitée est mémorisée.

Astuce

Appuyez sur l'un des côtés de (PRESET/DISC) pour recevoir dans l'ordre les stations mémorisées (fonction de recherche de préréglage).

Si la réception stéréo FM est mauvaise

— Mode monaural

Appuyez brièvement sur (SENS/BTM) jusqu'à ce que « MONO » s'affiche à l'écran.

Le son s'améliorera, mais deviendra monaural. (L'indication « ST » disparaîtra.)

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL, l'affichage alterne entre la fréquence et l'horloge.

Si vous ne pouvez pas syntoniser une station préréglée

Appuyez brièvement sur l'un des côtés de (SEEK/AMS) pour rechercher la station (syntonisation automatique).

Le balayage s'arrête lorsqu'une station est reçue. Appuyez à plusieurs reprises sur l'un des côtés du bouton jusqu'à ce que la station souhaitée soit reçue.

Remarque

Si la syntonisation automatique s'arrête trop fréquemment, appuyez brièvement sur (SENS/BTM) jusqu'à ce que « LCL » s'allume à l'écran (mode de recherche locale). Seules les stations dont les signaux sont relativement forts sont syntonisées.

Astuce

Si vous connaissez la fréquence, maintenez enfoncé l'un des côtés de (SEEK/AMS) jusqu'à ce que la station souhaitée soit reçue (syntonisation manuelle).

RDS

Aperçu de la fonction RDS

Le Radio Data System (RDS) est un service de radiodiffusion qui permet aux stations FM d'envoyer des informations numériques supplémentaires en plus du signal de programme radio ordinaire. Votre autoradio vous offre une variété de services. En voici quelques-uns : resyntoniser automatiquement le même programme, écouter les annonces de circulation et localiser une station par type de programme.

Notes

• Selon le pays ou la région, toutes les fonctions RDS ne sont pas disponibles.
• Le RDS peut ne pas fonctionner correctement si la force du signal est faible ou si la station que vous écoutez ne transmet pas de données RDS.

Affichage du nom de la station

Le nom de la station actuellement reçue s'allume sur l'écran.

Sélectionnez une station FM.

Lorsque vous syntonisez une station FM qui transmet des données RDS, le nom de la station s'allume sur l'écran.

FM BBC 1 FM

Remarque

L'indication ** signifie qu'une station RDS est reçue.

Modification des éléments affichés

Chaque fois que vous appuyez sur DSPL, les éléments affichés changent comme suit :

Fréquence Heure Nomdelastation

Remarque

"NO NAME" s'allume si la station reçue ne transmet pas de données RDS.

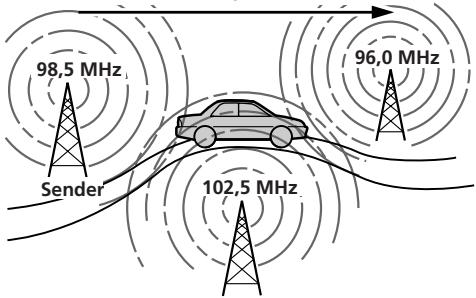

Réglage automatique du même programme

Fréquences alternatives (AF)

La fonction Fréquences alternatives (AF) sélectionne et règle automatiquement la station dont le signal est le plus fort dans un réseau. Grâce à cette fonction, vous pouvez continuer à écouter le même programme lors d'un long trajet en voiture sans avoir à régler manuellement la station.

1 Sélectionnez une station FM.

2 Appuyez sur (AF/TA) jusqu'à ce que « AF » s'allume à l'écran.

L'appareil commence à rechercher une station alternative avec un signal plus fort dans le même réseau.

Remarque

Lorsqu'il n'y a pas de station alternative dans la zone et que vous n'avez pas besoin d'en rechercher une, désactivez la fonction AF en appuyant sur / TA jusqu'à ce que « AF » disparaisse.

Modification des éléments affichés

Chaque fois que vous appuyez sur / TA, les éléments affichés changent comme suit :

• Sélectionnez cette option pour activer à la fois les fonctions AF et TA.

Remarques

• « NO AF » et le nom de la station clignotent en alternance si l'appareil ne trouve pas de station alternative dans le réseau.
• Si le nom de la station commence à clignoter après avoir sélectionné une station avec la fonction AF activée, cela indique qu'aucune fréquence alternative n'est disponible. Appuyez sur (SEEK/AMS) pendant que le nom de la station clignote (dans les huit secondes). L'appareil commence à rechercher une autre fréquence avec les mêmes données PI (Programme Identification) (« PI seek » apparaît et aucun son n'est émis). Si l'appareil ne trouve pas d'autre fréquence, « NO PI » apparaît et l'appareil revient à la fréquence initialement sélectionnée.

Écoute d'un programme régional

La fonction « REG » (régional) de cet appareil vous permet de rester à l'écoute d'un programme régional sans être commuté vers une autre station régionale. (Notez que vous devez activer la fonction AF.) L'appareil est préréglé en usine sur « REG », mais si vous souhaitez désactiver cette fonction, procédez comme suit.

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que « REG » disparaisse.

Notez que la désactivation de la fonction « REG » peut entraîner la commutation de l'appareil vers une autre station régionale du même réseau.

Remarque

Cette fonction ne fonctionne pas au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

La fonction Local Link vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas mémorisées dans vos préréglages.

1. Appuyez sur un bouton de numéro préréglé qui a mémorisé une station locale. 2. Dans les cinq secondes, appuyez à nouveau sur le bouton de numéro préréglé de la station locale. 3. Répétez cette procédure jusqu'à ce que la station locale souhaitée soit reçue.

Écoute des annonces de trafic

Les données Traffic Announcement (TA) et Traffic Programme (TP) vous permettent de syntoniser automatiquement une station FM qui diffuse des annonces de trafic, même si vous écoutez une autre source de programme.

Appuyez sur AF/TA jusqu'à ce que « TA » ou « AF TA » s'allume à l'écran.

L'appareil commence à rechercher des stations d'information sur le trafic. « TP » s'allume à l'écran lorsque l'appareil trouve une station diffusant des annonces de trafic. Lorsque l'annonce de trafic commence, « TA » clignote, puis le clignotement s'arrête lorsque l'annonce est terminée.

Astuce

Lorsque l'annonce de trafic commence pendant que vous écoutez une autre source de programme, l'appareil bascule automatiquement sur l'annonce et revient à la source d'origine lorsque l'annonce est terminée.

Remarques

• « NO TP » clignote pendant cinq secondes si la station reçue ne diffuse pas de bulletins de trafic. Ensuite, l'appareil commence à rechercher une station qui en diffuse.
• Lorsque l'indication « EON » apparaît avec « TP » à l'écran, la station actuelle utilise les bulletins de trafic diffusés par d'autres stations du même réseau.

Pour annuler le bulletin de trafic en cours

Appuyez brièvement sur AF/TA.

Pour annuler tous les bulletins de trafic, désactivez la fonction en appuyant sur AF/TA jusqu'à ce que « AF » disparaisse.

Pré-réglage du volume des bulletins de trafic

Vous pouvez prérégler le volume des bulletins de trafic à l'avance, afin de ne pas les manquer. Lorsqu'un bulletin de trafic commence, le volume est automatiquement ajusté au niveau préréglé.

1 Sélectionnez le niveau de volume souhaité. 2 Appuyez sur ③ tout en maintenant enfoncée la touche SEL. « TA VOL » apparaît et le réglage est mémorisé.

Réception des messages d'urgence

Si un message d'urgence est diffusé pendant que vous écoutez la radio, le programme est automatiquement commuté sur ce message. Si vous écoutez une source autre que la radio, les messages d'urgence ne seront entendus que si vous avez activé AF ou TA. L'appareil basculera alors automatiquement sur ces messages, quelle que soit la source écoutée à ce moment-là.

Pré-réglage des stations RDS avec les données AF et TA

Lorsque vous préréglez les stations RDS, l'appareil mémorise les données de chaque station ainsi que sa fréquence, afin que vous n'ayez pas à activer la fonction AF ou TA à chaque fois que vous syntonisez une station préréglée. Vous pouvez sélectionner différents réglages (AF, TA, ou les deux) pour chaque station préréglée, ou le même réglage pour toutes les stations préréglées.

Pré-réglage du même réglage pour toutes les stations préréglées

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur AF/TA et sélectionnez « AF », « TA » ou « AF TA » (pour les fonctions AF et TA).

Notez que la désactivation de la fonction « AF TA » mémorise les stations RDS ainsi que les stations FM non RDS.

Appuyez sur (SENS/BTM) pendant deux secondes.

Préconfiguration de différents réglages pour chaque station préréglée

1 Sélectionnez une bande FM et syntonisez la station souhaitée. 2 Appuyez à plusieurs reprises sur AF / TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA). 3 Appuyez sur le bouton du numéro préréglé souhaité pendant deux secondes jusqu'à ce que "MEM" apparaisse.

Répétez l'étape 1 pour prérégler d'autres stations.

Astuce

Si vous souhaitez modifier le réglage AF et/ou TA préréglé après avoir syntonisé la station préréglée, vous pouvez le faire en activant ou désactivant la fonction AF ou TA.

Localisation d'une station par type de programme

Vous pouvez localiser la station souhaitée en sélectionnant l'un des types de programme indiqués ci-dessous.

Remarque

Si les pays ou régions où les données EON ne sont pas transmises, vous ne pouvez utiliser cette fonction que pour les stations que vous avez syntonisées une fois.

Programme types	Display
News	NEWS
Current Affairs	AFFAIRS
Information	INFO
Sports	SPORT
Education	EDUCATE
Drama	DRAMA
Culture	CULTURE
Science	SCIENCE
Varied	VARIED
Popular Music	POP M
Rock Music	ROCK M
Middle of the Road Music	M.O.R. M
Light Classical	LIGHT M
Classical	CLASSICS
Other Music Type	OTHER M
Weather	WEATHER
Finance	FINANCE
Children's programmes	CHILDREN
Social Affairs	SOCIAL A
Religion	RELIGION
Phone In	PHONE IN
Travel	TRAVEL
Leisure	LEISURE
Jazz Music	JAZZ
Country Music	COUNTRY
National Music	NATION M
Oldies Music	OLDIES
Folk Music	FOLK M
Documentary	DOCUMENT
Not specified	NONE

Remarque

Vous ne pouvez pas utiliser cette fonction dans certains pays où aucune donnée PTY (sélection du type de programme) n'est disponible.

1 Appuyez sur PTY pendant la réception FM jusqu'à ce que "PTY" s'allume sur l'affichage.

PTY INFO

Le nom du type de programme actuel apparaît si la station transmet les données PTY. "-----" apparaît si la station reçue n'est pas une station RDS ou si les données RDS n'ont pas été reçues.

2 Appuyez plusieurs fois sur (PTY) jusqu'à ce que le type de programme souhaité apparaisse.

Les types de programme apparaissent dans l'ordre indiqué dans le tableau ci-dessus. Notez que vous ne pouvez pas sélectionner "AUCUN" (non spécifié) pour la recherche.

PTY SPORT

3 Appuyez sur l'un des côtés de (SEEK/AMS).

L'appareil commence à rechercher une station diffusant le type de programme sélectionné. Lorsque l'appareil trouve le programme, le type de programme réapparaît pendant cinq secondes.

"NON" et le type de programme apparaissent en alternance pendant cinq secondes si l'appareil ne trouve pas le type de programme, puis il revient à la station précédente.

Réglage automatique de l'horloge

En recevant les données CT (heure), l'horloge de cet appareil peut être réglée automatiquement.

Pendant la réception FM, appuyez sur ② tout en maintenant enfoncé SEL.

"CT" s'affiche et l'horloge est réglée.

FM1

Pour annuler la fonction CT

Répétez la procédure ci-dessus.

Remarques

• La fonction CT peut ne pas fonctionner même si une station RDS est reçue. L'heure réglée par la fonction CT peut ne pas être exacte.

Utilisation de la commande rotative

La commande rotative fonctionne en appuyant sur des boutons et/ou en tournant les commandes.

Vous pouvez contrôler l'unité CD/MD en option à l'aide de la commande rotative.

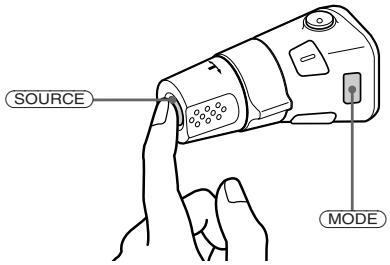

En appuyant sur les boutons (les boutons SOURCE et MODE)

Chaque fois que vous appuyez sur SOURCE, la source change comme suit :

CASSETTE → TUNER → CD → MD

Appuyer sur MODE change le fonctionnement de la manière suivante :

le transport de la cassette, la bande, FM1 → FM2 → FM3 → MW → LW, l'unité CD/MD.

Astuce

Vous pouvez allumer cet appareil en appuyant sur (SOURCE) sur la commande rotative.

En tournant la commande (la commande SEEK/AMS)

Tournez la commande momentanément puis relâchez-la pour :

• Localiser le début des plages sur la cassette. Tournez et maintenez la commande, puis relâchez-la pour dérouler rapidement la cassette. Pour la lecture, tournez et maintenez à nouveau la commande, puis relâchez-la.
• Localiser une plage spécifique sur un disque. Tournez et maintenez la commande pour localiser le point spécifique d'une plage, puis relâchez-la pour démarrer la lecture.
• Accorder automatiquement les stations. Tournez et maintenez la commande pour accorder une station spécifique.

En tournant la commande tout en appuyant dessus (la commande PRESET/DISC)

Appuyez et tournez la commande pour :

• Recevoir les stations mémorisées sur les boutons de présélection.
• Changer de disque.

Autres opérations

Changement du sens de fonctionnement

Le sens de fonctionnement des commandes est préréglé en usine comme illustré ci-dessous.

Si vous devez monter le commandeur rotatif sur le côté droit de la colonne de direction, vous pouvez inverser le sens de fonctionnement des commandes.

Appuyez sur SEL pendant deux secondes tout en appuyant sur la commande VOL.

Réglage des caractéristiques sonores

1 Sélectionnez l'élément à régler en appuyant plusieurs fois sur (SEL). VOL (volume) → BAS (graves) → TRE (aigus) → BAL (gauche-droite) → FAD (avant-arrière) 2 Réglez l'élément sélectionné en appuyant sur (+) ou (-).

Réglez dans les trois secondes suivant la sélection. (Après trois secondes, le bouton servira à nouveau de bouton de volume.)

Atténuation du son

Appuyez sur ATT.

L'indication "ATT" clignote.

Pour rétablir le niveau de volume précédent, appuyez à nouveau.

Modification du son et de la tonalité du bip

Amplification des graves — D-bass

Vous pouvez profiter d'un son grave clair et puissant. La fonction D-bass amplifie le signal de basse fréquence avec une courbe plus prononcée que l'amplification de graves conventionnelle.

Vous pouvez entendre la ligne de basse plus clairement même si le volume vocal reste le même. Vous pouvez accentuer et ajuster facilement le son grave avec la commande D-BASS. Cet effet est similaire à celui obtenu avec un caisson de basses en option.

De plus, la fonction Digital D-bass* crée des sons graves encore plus nets et plus puissants que l'Analog D-bass.

Digital D-bass

Analog D-bass

Réglage de la courbe des graves

Tournez la commande D-BASS pour régler le niveau des graves (1, 2 ou 3).

"D-BASS"* apparaît à l'écran.

Pour annuler, tournez la commande sur la position OFF.

• Si le changeur de CD dispose de la fonction Digital D-bass, "DIGITAL D-BASS" apparaît à l'écran pendant la lecture d'un CD.

Remarque

Si le son des graves devient distordu, réglez la commande D-BASS ou le bouton de volume.

Atténuation du signal sonore

Appuyez sur 6 tout en maintenant la touche SEL enfoncée.

Pour rétablir le signal sonore, appuyez à nouveau sur ces touches.

Remarque

Si vous connectez un amplificateur de puissance en option à la sortie LINE OUT et que vous n'utilisez pas l'amplificateur intégré, le signal sonore sera désactivé.

Changement de la couleur d'éclairage

Appuyez sur ① tout en maintenant la touche SEL enfoncée.

Vous pouvez choisir entre les couleurs ambre et vert.

Avec équipement en option

Unité CD/MD

Cet appareil peut contrôler jusqu'à sept unités CD/MD externes dans la configuration suivante :

Unité CD - maximum de cinq

Unité MD - maximum de cinq.

Toute combinaison jusqu'à sept fonctionnera.

Lecture d'un CD/MD

Appuyez sur SOURCE jusqu'à ce que l'indication d'unité souhaitée apparaisse à l'écran.

La lecture du CD/MD commence.

Lorsqu'une unité CD/MD est connectée, toutes les pistes sont lues depuis le début.

Sélection des unités CD/MD (lorsque plusieurs unités CD/MD sont connectées)

Appuyez plusieurs fois sur MODE pour sélectionner l'unité CD/MD souhaitée.

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, l'élément change comme suit :

1 S'il n'y a pas de nom préenregistré pour un CD ou un MD, "NO NAME" apparaît à l'écran. 2 Si le nom de la piste d'un MD n'est pas préenregistré, "NO NAME" apparaît à l'écran.

Astuce

Si le nom du MD est trop long, seuls les huit premiers caractères apparaissent à l'écran.

Localisation d'une piste spécifique

Capteur de musique automatique (AMS)

Pendant la lecture, appuyez sur l'un des côtés de

SEEK/AMS une fois pour chaque piste que vous souhaitez sauter.

Pour localiser les pistes précédentes

Pour localiser les pistes suivantes

Localisation d'un point précis dans une piste

— Recherche manuelle

Pendant la lecture, maintenez enfoncé l'un des côtés de SEEK/AMS. Relâchez la touche lorsque vous avez trouvé la partie souhaitée.

Pour rechercher en arrière Pour rechercher en avant

Passage à d'autres disques

Pendant la lecture, appuyez sur l'un des côtés de PRESET/DISC.

Pour revenir au disque précédent

Pour passer au disque suivant

Balayage des pistes

— Balayage intro

Les 10 premières secondes de toutes les pistes du disque en cours sont jouées dans l'ordre. Après la fin du premier disque, le disque suivant est joué.

Appuyez sur ① pendant la lecture.

"INTRO" apparaît sur l'affichage.

Lorsque vous trouvez la piste souhaitée, appuyez à nouveau. L'appareil revient au mode de lecture CD/MD normal.

Lecture répétée des plages

— Lecture répétée

Pour répéter une plage

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que « REP 1 » s'affiche.

Pour répéter un disque

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que « REP 2 » s'affiche.

Pour répéter tous les disques de l'unité actuelle

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que « REP 3 » s'affiche.

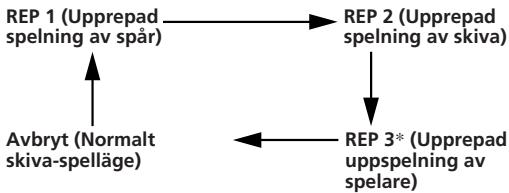

Chaque pression sur ② change l'affichage comme suit :

* « REP 3 » uniquement lorsque deux ou plusieurs unités CD/MD sont connectées à l'appareil.

Lecture des plages dans un ordre aléatoire — Lecture aléatoire

Pour lire les plages du disque actuel dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que « SHUF 1 » s'affiche.

Pour lire tous les disques de l'unité dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que « SHUF 2 » s'affiche.

Pour lire tous les disques des platines CD/MD connectées en lecture aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que « SHUF 3 » s'affiche.

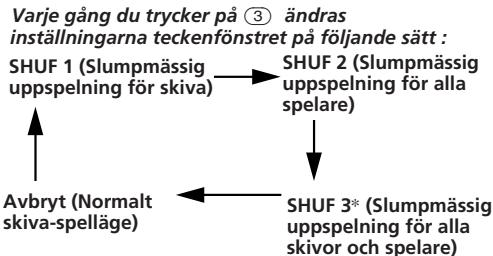

Chaque pression sur ③ modifie l'affichage comme suit :

* « SHUF 3 » uniquement lorsque deux platines CD/MD ou plus sont connectées à l'appareil.

Remarque

Les platines CD/MD fonctionnent séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les 10 premières secondes de tous les titres seront lues dans un ordre aléatoire.

Étiquetage d'un CD (XR-C6090R uniquement)

—Mémo disque

(Platine CD avec fonction de fichier personnalisé)

Vous pouvez attribuer un nom personnalisé à chaque disque. Vous pouvez saisir jusqu'à 8 caractères pour un disque. Si vous étiquetez un CD, vous pouvez localiser un disque par son nom et sélectionner les plages spécifiques à lire.

1 Lisez le CD et appuyez sur PTY/FIL pendant deux secondes.

2 Saisissez les caractères.

Appuyez sur + pour sélectionner les caractères souhaités.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . →_ -)

Si vous appuyez sur - , les caractères apparaissent dans l'ordre inverse.

Si vous voulez mettre un espace entre les caractères, sélectionnez " _ " (tiret bas).

Appuyez sur (SEL) après avoir localisé le caractère souhaité.

Le curseur clignotant se déplace à l'espace suivant.

Si vous appuyez sur SEL lorsque le huitième caractère (le plus à droite) clignote, la partie clignotante revient au premier caractère (le plus à gauche).

Répétez les étapes 1 et 2 pour saisir le nom complet.

3 Pour revenir au mode de lecture CD normal, appuyez sur (PTY/FIL) pendant deux secondes.

Astuce

Pour effacer/corriger un nom, saisissez " _ " (tiret bas) pour chaque caractère.

Affichage du mémo du disque

Appuyez sur DSPL pendant la lecture d'un CD.

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD, l'élément change comme suit :

Effacement du mémo du disque

1 Appuyez sur SOURCE pour sélectionner le lecteur CD. 2 Lisez le CD et appuyez sur (PTY/FILE) pendant deux secondes. 3 Appuyez sur ⑤ tout en maintenant SEL enfoncé. 4 Appuyez sur ou pour sélectionner le nom que vous voulez effacer. 5 Appuyez sur SEL pendant deux secondes.

Le nom est effacé.

Répétez les étapes 4 et 5 si vous souhaitez effacer d'autres noms.

6 Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Sélection des plages spécifiques pour la lecture

(XR-C6090R uniquement)

Banque

(Lecteur CD avec fonction de fichier personnalisé)

Si vous étiquetez le disque, vous pouvez configurer l'appareil pour ignorer des plages et ne lire que celles que vous souhaitez.

1 Commencez la lecture du disque et appuyez sur PTY/FILE pendant deux secondes. Puis appuyez brièvement sur PTY/FILE.

Mode d'édition de banque

LECTURE DISQUE 1

Remarque

Si vous n'avez pas étiqueté le disque, vous ne pouvez pas utiliser cette fonction. Pour plus d'informations sur "Étiquetage d'un CD", reportez-vous à la page 16.

2 Appuyez sur l'un des côtés de (SEEK/AMS) pour sélectionner le numéro de plage que vous souhaitez ignorer, puis appuyez sur (SEL).

DIS PLAGE 53 IGNORER

L'indication passe de "PLAY" à "SKIP". Si vous voulez revenir à "PLAY", appuyez à nouveau sur .

3 Répétez l'étape 2 pour régler le mode "PLAY" sur "SKIP" pour toutes les plages. 4 Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Remarques

• Vous pouvez régler le mode "SKIP" sur un maximum de 24 plages.
• Vous ne pouvez pas régler le mode "SKIP" sur toutes les plages.

Lecture des plages spécifiques uniquement

Vous pouvez sélectionner :

• BANK-ON pour lire les plages avec le réglage "PLAY".
• BANK-INV (inverse) pour lire les plages avec le réglage "SKIP".

1 Pendant la lecture, appuyez sur ④ . "BANK" apparaît à l'écran. 2 Appuyez sur ④ pour sélectionner le mode souhaité. Chaque fois que vous appuyez sur ④ , l'affichage change comme suit :

BANK-ON BANK-INV BANK-OFF

BANK-ON

La lecture commence à partir de la plage suivant la plage actuelle.

Pour revenir au mode de lecture normal, sélectionnez "BANK-OFF" à l'étape 2.

Informations complémentaires

Précautions

• Si votre voiture a été garée en plein soleil, ce qui a entraîné une hausse considérable de la température à l'intérieur de l'habitacle, laissez l'appareil refroidir avant de l'utiliser.
• Si l'appareil n'est pas alimenté, vérifiez d'abord les connexions. Si tout est en ordre, vérifiez le fusible.
• Si aucun son ne sort des haut-parleurs d'un système à deux haut-parleurs, réglez la commande d'atténuation (fader) sur la position centrale.
• Lorsque la cassette est lue pendant une longue période, celle-ci peut devenir chaude à cause de l'amplificateur de puissance intégré. Cependant, cela n'est pas un signe de dysfonctionnement.

Si vous avez des questions ou des problèmes concernant votre appareil qui ne sont pas traités dans ce manuel, veuillez consulter votre revendeur Sony le plus proche.

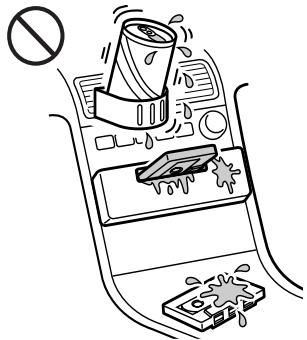

Pour maintenir une haute qualité sonore

Si vous avez des porte-gobelets près de votre équipement audio, veillez à ne pas renverser de jus ou d'autres boissons non alcoolisées sur l'autoradio. Les résidus sucrés sur cet appareil ou sur les cassettes peuvent contaminer les têtes de lecture, réduire la qualité sonore ou empêcher toute reproduction du son.

Les kits de nettoyage de cassettes ne peuvent pas éliminer le sucre des têtes de lecture.

Remarques sur les cassettes

Entretien des cassettes

• Ne touchez pas la surface de la bande d'une cassette, car toute saleté ou poussière contaminera les têtes.
• Tenez les cassettes à l'écart des équipements contenant des aimants, tels que les haut-parleurs et les amplificateurs, car cela pourrait effacer ou déformer l'enregistrement sur la bande.
• N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement froides ou à l'humidité.
• Un mou dans la bande peut provoquer son enroulement dans la machine. Avant d'insérer la cassette, utilisez un crayon ou un objet similaire pour tourner la bobine et éliminer tout mou.

Les cassettes déformées et les étiquettes mal fixées peuvent causer des problèmes lors de l'insertion ou de l'éjection des cassettes. Retirez ou remplacez les étiquettes mal fixées.

Cassettes de plus de 90 minutes

L'utilisation de cassettes de plus de 90 minutes n'est pas recommandée, sauf pour une lecture continue de longue durée. Les bandes de ces cassettes sont très fines et ont tendance à s'étirer facilement. Une lecture et des arrêts fréquents de ces cassettes peuvent les faire s'enrouler dans le mécanisme du lecteur de cassettes.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'utiliser un fusible dont l'intensité nominale correspond à celle indiquée sur le fusible d'origine. Si le fusible saute, vérifiez la connexion électrique et remplacez le fusible. Si le fusible saute à nouveau après remplacement, il peut y avoir un dysfonctionnement interne. Dans ce cas, consultez votre revendeur Sony le plus proche.

Avertissement

N'utilisez jamais un fusible dont l'intensité nominale dépasse celle fournie avec l'appareil, car cela pourrait endommager l'appareil.

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade ne sont pas propres. Pour éviter cela, ouvrez la façade en appuyant sur (RELEASE), puis détachez-la et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. N'appliquez pas trop de force, sinon les connecteurs pourraient être endommagés.

Unité principale

Dos de la façade

Démontage de l'appareil

Emplacement des commandes

Reportez-vous aux pages pour plus de détails.

1 Bouton SEL (sélection du mode de commande) 5, 10, 11, 13, 14, 16, 17 2 Bouton SOURCE (TAPE/TUNER/CD/MD) 5, 7, 14, 16 3 Bouton MODE (▶) Pendant la réception tuner : sélection BAND 7

Pendant la lecture de cassette : changement de sens de défilement 5 Pendant la lecture CD/MD : sélection de l'unité 14

4 Interrupteur POWER SELECT (situé sur le dessus de l'appareil) Voir "Interrupteur POWER SELECT" dans le manuel d'installation/raccordements. 5 Bouton OFF 4, 5 6 Bouton SEEK/AMS 5, 6, 7, 8, 9, 11, 14, 15, 17 7 Bouton (éjection) 5 3 Bouton DSPL (changement de mode d'affichage/réglage de l'heure) 5, 6, 8, 14, 16 9 Pendant la réception radio : boutons de numéros de préréglage 7

Pendant la lecture de cassette/CD/MD :

① Bouton INTRO 6, 15 ② Bouton REPEAT 6, 15 ③ XR-C6090R :

Bouton SHUF/□□ (Shuffle/Dolby B NR) 6, 15

XR-C5090R :

Bouton SHUF (Shuffle) 15

Bouton BANK 17

⑤ Bouton ATA (activation automatique du tuner) 6 ⑥ Bouton BLSKIP (saut de blanc) 6

10 Bouton (+) (commande de volume/graves/aigus/gauche-droite/avant-arrière) 5, 13, 16 11 Bouton RELEASE (libération de la façade) 4, 18 12 Bouton Reset (situé sur le côté avant de l'appareil, masqué par la façade) Appuyez sur ce bouton lors de la première utilisation de l'appareil, après un changement de batterie de voiture, ou si les boutons de l'appareil ne fonctionnent pas correctement.

13 Bouton ATT 13 14 Bouton SENS/BTM (réglage de sensibilité/fonction de mémorisation des meilleurs accords) 7, 8, 10 15 Fenêtre d'affichage 16 XR-C6090R : Bouton PTY/FIL (sélection du type de programme/mode de fichier personnalisé · réglage) 11, 16, 17

XR-C5090R : Bouton PTY (type de programme) 11

17 Bouton PRESET/DISC 7, 15 Pendant la réception tuner : sélection de station préréglée 7

Pendant la lecture CD/MD : changement de disque 15

18 Touche AF/TA (fréquences alternatives / annonces de trafic) 9, 10 19 Commande D-BASS 13

Spécifications

Section platine à cassettes

Tape track	4-track 2-channel stereo
Wow and flutter	0.08 % (WRMS)
Frequency response	30 – 18,000 Hz
Signal-to-noise ratio	64dB (Dolby B NR*)
	58dB (Dolby NR off)

• XR-C6090R uniquement

Section tuner

FM

Tuning range	87.5 – 108.0 MHz
Antenna terminal	External antenna connector
Intermediate frequency	10.7 MHz
Usable sensitivity	9 dBf
Selectivity	75 dB at 400 kHz
Signal-to-noise ratio	65 dB (stereo),
	68 dB (mono)

Harmonic distortion at 1 kHz
	0.7 % (stereo),
	0.4 % (mono)
Separation	35 dB at 1 kHz
Frequency response	30 – 15,000 Hz

PO/GO

Tuning range	MW: 531 – 1,602 kHz
	LW: 153 – 281 kHz
Antenna terminal	External antenna connector
Intermediate frequency	10.71 MHz/450 kHz
Sensitivity	MW: 30 μV
	LW: 50 μV

Section amplificateur de puissance

Outputs	Speaker outputs (sure seal connectors)
Speaker impedance	4 - 8 ohms
Maximum power output	40 W × 4 (at 4 ohms)

Généralités

Outputs	Power amplifier control lead
	Rear line out (1)
Tone controls	Bass ±8 dB at 100 Hz
	Treble ±8 dB at 10 kHz
Power requirements	12 V DC car battery (negative ground)
Dimensions	Approx. 188 × 58 × 181 mm (w/h/d)
Mounting dimensions	Approx. 182 × 53 × 164 mm (w/h/d)
Mass	Approx. 1.2 kg
Supplied accessories	Parts for installation and connections (1 set)
	Rotary commander RM-X4S
	Front panel case (1)
Optional accessories	Bus cable (supplied with an RCA pin cord)
	RC-61 (1 m), RC-62 (2 m)
Optional equipment	CD changer CDX-715, CDX-605 (10 discs)
	MD changer MDX-62 Source selector XA-C30

La conception et les spécifications sont sujettes à modification sans préavis.

Guide de dépannage

La liste de contrôle suivante vous aidera à résoudre la plupart des problèmes que vous pouvez rencontrer avec votre appareil.

Avant de consulter la liste de contrôle ci-dessous, reportez-vous aux procédures d'utilisation.

Généralités

Problem	Cause/Solution
No sound	·Adjust the volume with ⊙. ·Set the fader control to the centre position for 2-speaker systems.
Indications do not appear on the display window.	Remove the front panel and clean the connectors. See “Cleaning the Connectors” in “Maintenance” for details.
No beep tone.	·An optional power amplifier is connected to the LINE OUT and you are not using the built-in amplifier. ·The beep tone is attenuated (page 14).

Lecture de cassette

Problem	Cause/Solution
Playback sound is distorted.	Contamination of the tape head. → Clean the head.
The AMS does not operate correctly.	·There is noise in the space between tracks. ·A blank space is too short (less than four seconds). ·►on (SEEK/AMS) is pressed immediately before the following track. ·►on (SEEK/AMS) is pressed immediately after the track starts. ·A long pause, or a passage of low frequencies or very low sound level is treated as a blank space.

Réception radio

Problem	Cause/Solution
Preset tuning is not possible.	• Store the correct frequency. • The broadcast is too weak.
Automatic tuning is not possible.	The broadcast is too weak.→ Use manual tuning.
The "ST" indication flashes.	• Tune in precisely. • The broadcast is too weak. → Press (SENS/BTM) to enter the MONO mode.

Fonctions RDS

Problem	Cause/Solution
A SEEK starts after a few seconds of listening.	The station is non-TP or weaken signal. →Press AF/TA until “AF TA” disappears.
No traffic announcements	• Activate “TA”. • The station does not broadcast any traffic announcements despite being TP. →Tune in another station.
PTY displays “NONE”.	The station does not specify the programme type.

Lecture de disque

Problem	Cause/Solution
Playback sound skips.	A dusty or defective disc.

Affichages d'erreur (lorsque le ou les lecteurs CD/MD en option sont connectés)

Les indications suivantes clignoteront pendant environ cinq secondes et un signal sonore se fera entendre.

Display	Cause	Solution
NO MAG	The disc magazine is not inserted in the CD/MD unit.	Insert the disc magazine with discs into the CD/MD unit.
NO DISC	No disc is inserted in the disc magazine.	Take out the magazine and insert a disc.
NG DISCS	A CD/MD cannot play because of some problem.	Insert another CD/MD.
ERROR	The disc is dirty.	Clean the disc.
	The disc is inserted upside down.	Insert the disc correctly.
RESET	The CD/MD unit cannot be operated because of some problem.	Press the reset button on the unit.
HI TEMP	The ambient temperature is more than 50°C.	Wait until the temperature goes below 50°C.

Si les solutions ci-dessus ne permettent pas d'améliorer la situation, consultez votre revendeur Sony le plus proche.

Index

A

Fréquences alternatives (AF) 9, 10

ATT 13

Capteur de musique automatique (AMS) 6,14

Syntonisation automatique 7,8

Activation automatique du tuner (ATA) 6

B

BAL (left-right) 13

BAS (bass) 13

Bank play 16, 17

Beep tone 14

Best Tuning Memory (BTM) 7

Blank skip 6

C

Caution alarm 4

CD playback 14, 15, 16, 17

Clock 5

D, E

D-Bass 13

Disc Memo 16

Display 6, 8, 9, 14, 16, 17

Dolby 6

F, G, H

FAD (avant-arrière) 13

Avance rapide 5

Panneau avant 4

Fusible 18

I, J, K

Balayage d'introduction 6,15

L

Mode de recherche locale (LCL) 8

M, N, O

Recherche manuelle 15

Accord manuel 7,8

Lecture MD 14, 15

Mode monaural 8

P, Q

Recherche de préréglage 7

Type de programme (PTY) 11

R

Radio 7,8

Système de données radio (RDS) 8,9,10

Lecture répétée 6, 15

Réinitialisation 4

Retour rapide 5

Commande rotative 4,12,13

S

Lecture aléatoire 15

T, U, V, W, X, Y, Z

Lecture de cassette 5

Annonce de trafic (TA) 9,10

Programme de trafic (TP) 9

TRE (aigu) 13

Bienvenue !

Félicitations pour l'acquisition du système stéréo à cassettes pour automobile de Sony. Cet appareil permet de profiter de diverses fonctions grâce à une commande rotative.

En plus des opérations de lecture de cassettes et de réception radio, il est possible d'étendre le système en connectant un appareil en option CD/MD*.

• Il est possible de connecter un changeur de CD, de MD ou un lecteur de CD et de MD.

#

Uniquement pour ces appareils

Procédures initiales

Réinitialisation de l'appareil 4

Retrait du panneau avant 4

Préparation de la commande rotative 4

Réglage de l'horloge 5

Lecteur de cassettes

Écoute de cassettes 5

Lecture de la cassette dans différents modes .... 6

Radio

Mémorisation automatique des stations — Fonction de mémorisation de la meilleure syntonisation (BTM) 7

Mémorisation des stations souhaitées...... 7

Réception des stations mémorisées 7

RDS

Description générale de la fonction RDS 8

Affichage du nom de la station..... 8

Resyntonisation automatique du même programme Fréquences alternatives (AF) 9

Réception des annonces de trafic 10

Mémorisation des stations RDS avec les données AF et TA 10

Localisation des stations par type de programme 11

Réglage automatique de l'horloge 12

Autres unités

Utilisation de la commande rotative 12

Réglage des caractéristiques du son.... 13

Atténuation du son 14

Changement des réglages du son et de la tonalité du bip 14

Avec l'équipement en option

Unité CD/MD

Lecture de disques compacts (CD)/minidisques (MD) 15

Exploration des plages — Exploration des introductions 15

Lecture répétée des plages - Lecture répétée 15

Lecture des plages dans un ordre aléatoire — Lecture aléatoire 16

Attribution de titres aux disques compacts (uniquement pour XR-C6090R) — Mémorisation des disques (Unité de disques compacts avec fonction d'archivage utilisateur) 16

Sélection de plages spécifiques pour leur lecture (uniquement pour XR-C6090R) — Fonction de banque (Unité de disques compacts avec fonction d'archivage utilisateur) 17

Informations complémentaires

Précautions 18

Entretien 19

Démontage de l'appareil 19

Emplacement des commandes 20

Spécifications 21

Guide de dépannage 22

Index alphabétique 24

Procédures initiales

Réinitialisation de l'appareil

Avant d'utiliser l'appareil pour la première fois, ou avant de remplacer la batterie de la voiture, il est nécessaire de réinitialiser l'appareil.

Appuyez sur la touche de réinitialisation avec un objet pointu, comme un stylo à bille.

Touche de réinitialisation

Remarque

Appuyer sur la touche de réinitialisation effacera tous les programmes mémorisés et les fonctions de mémoire.

Retrait du panneau avant

Il est possible de retirer le panneau avant de l'appareil pour éviter qu'il ne soit volé.

1 Appuyez sur (OFF). 2 Appuyez sur (RELEASE) pour retirer le panneau avant, puis tirez-le vers vous.

Remarques

• Faites attention de ne pas faire tomber le panneau avant lorsque vous le retirez de l'appareil.
• Si vous appuyez sur (RELEASE) pour retirer la façade avant alors que l'alimentation de l'appareil est connectée, elle se déconnectera automatiquement afin d'éviter d'endommager les haut-parleurs.

Insertion de la façade avant

Fixez la partie A de la façade avant à la partie B de l'appareil comme indiqué sur l'illustration et exercez une pression jusqu'à ce que vous entendiez un clic.

Remarques

• Assurez-vous de placer correctement la façade avant lors de sa fixation sur l'appareil, car elle ne peut pas être fixée à l'envers.
• N'exercez pas une pression excessive sur la façade avant lors de sa fixation sur l'appareil. Elle peut être fixée facilement en la pressant légèrement contre l'appareil.
• Pour emporter la façade avant avec vous, placez-la dans la boîte fournie.
• N'exercez pas une pression excessive sur l'écran de la façade avant.
• N'exposez pas la façade avant à la lumière directe du soleil, à des sources de chaleur telles que des conduits d'air chaud, ni ne la placez dans des endroits humides. Ne la laissez jamais sur le tableau de bord, etc., lorsque la voiture est garée au soleil, car la température à l'intérieur peut augmenter considérablement.

Alarme de retrait

Si vous coupez le contact sans avoir retiré la façade avant, l'alarme de retrait s'activera et un bip retentira pendant quelques secondes (uniquement lorsque le sélecteur POWER SELECT est en position A). Si vous connectez un amplificateur de puissance en option à la prise LINE OUT et que vous n'utilisez pas l'amplificateur intégré, les bips seront désactivés.

Préparation de la commande rotative

Lors du montage de la commande rotative, collez l'étiquette appropriée comme indiqué sur l'illustration suivante.

XR-C6090R :

XR-C5090R :

Réglage de l'horloge

L'horloge possède un affichage numérique de 24 heures.

Par exemple, réglez l'horloge sur 10:08.

1. Appuyez sur DSPL pendant deux secondes.

Les chiffres des heures clignotent.

Réglez les chiffres des heures.

pour reculer / pour avancer

2. Appuyez légèrement sur SEL.

Les chiffres des minutes clignotent.

3. Réglez les chiffres des minutes.

pour reculer / pour avancer

2. Appuyez légèrement sur DSPL.

L'horloge commence à fonctionner.

Remarque

Si le sélecteur POWER SELECT situé sur la partie supérieure de l'appareil est réglé sur la position 6, il n'est pas possible de régler l'horloge à moins que l'alimentation soit activée. Réglez l'horloge lorsque la radio est allumée.

Reproducteur de cassettes

Écoute de cassettes

Insérez la cassette.

La lecture démarre automatiquement.

Si vous avez déjà inséré une cassette, appuyez plusieurs fois sur SOURCE jusqu'à ce que "PLAY" apparaisse.

La face supérieure est en cours de lecture.

La face inférieure est en cours de lecture.

Conseil

Pour changer le sens de défilement de la bande, appuyez sur MODE (1) pendant la lecture.

Para	Presione
Detener la reproducción	OFF
Expulsar el cassette	▲

Bobinage rapide des cassettes

Pendant la lecture, appuyez sur l'un des côtés de (SEEK/AMS) pendant plus de deux secondes.

Rebobinage / Avance rapide

Pour démarrer la lecture pendant le rebobinage ou l'avance rapide, appuyez sur MODE.

Localisation du début des plages

Détecteur de musique automatique (AMS)

Es posible omitir un máximo de nueve temas de una vez.

Durante la reproducción, presione momentáneamente el lado de SEEK/AMS.

Para localizar los temas anteriores

Para localizar los temas posteriores

Nota

La función AMS puede no activarse si:

• el espacio en blanco entre temas es inferior a 4 segundos.
• hay ruido entre los temas.
• existen largas secciones con volumen bajo, o bien secciones sin sonido.

Cambio de los elementos mostrados

Cada vez que presione DSPL durante la reproducción de la cinta, los elementos mostrados cambian de la siguiente forma:

Reproducción de cintas Reloj

Frecuencia*

• Mientras la función AF/TA está activada.

Reproducción de la cinta en varios modelos

Recherche d'un morceau spécifique — Fonction d'exploration des introductions

Appuyez sur ① pendant la lecture.

"INTRO" s'affiche à l'écran.

Les 10 premières secondes de tous les morceaux sont jouées.

Lorsque vous trouvez le morceau souhaité, appuyez à nouveau sur la touche. L'appareil revient en mode de lecture normale.

Répétition de morceaux — Fonction de répétition

Appuyez sur ② pendant la lecture.

"REP" s'affiche à l'écran.

Lorsque la lecture du morceau en cours se termine, il est rejoué depuis le début.

Pour annuler cette fonction, appuyez à nouveau sur ②.

Syntonisation de la radio pendant l'avance rapide ou le rebobinage de cassettes — Activation automatique du syntoniseur (ATA)

Appuyez sur ⑤ pendant la lecture.

"ATA" s'affiche à l'écran.

Pendant l'avance rapide ou le rebobinage, appuyez sur (SEEK/AMS) ; après deux secondes, le syntoniseur s'allume automatiquement.

Pour annuler cette fonction, appuyez à nouveau sur ⑤.

Omisión de los espacios en blanco durante la reproducción de cintas — Omisión de espacios en blanco

Presione ⑥ durante la reproducción.

"BL SKIP" aparece en el visor.

Los espacios en blanco superiores a ocho segundos se omitirán automáticamente durante la reproducción de cintas.

Para cancelar esta función, vuelva a presionar ⑥.

Reproducción de cintas grabadas con el sistema Dolby B NR (solo XR-C6090R)

Presione ③ para escuchar una cinta grabada con el sistema Dolby* B NR. El visor muestra **.

Para cancelar esta función, vuelva a presionar ③.

• Reducción de ruido Dolby fabricado bajo licencia de Dolby Laboratories Licensing Corporation. DOLBY y el símbolo de la doble D ☐ son marcas de Dolby Laboratories Licensing Corporation.

Memorización automática de emisoras

—Función de memorización de la mejor sintonía (BTM)

Esta función busca las emisoras de señal más intensa dentro de la banda actualmente seleccionada y las memoriza por orden de su frecuencia.

¡PARA EVITAR ACCIDENTES!

Durante la conducción se recomienda emplear las funciones de sintonización automática y de búsqueda de emisoras memorizadas en vez de la sintonía manual.

1 Presione SOURCE varias veces para seleccionar el sintonizador.

Chaque fois que vous appuyez sur (SOURCE), la source change de la manière suivante :

2 Appuyez plusieurs fois sur MODE pour sélectionner la bande.

Chaque fois que vous appuyez sur MODE, la bande change de la manière suivante :

3 Appuyez sur (SENS/BTM) pendant deux secondes.

Remarques

• L'appareil ne mémorise pas sur les touches numériques de mémorisation les stations à signaux faibles. Si peu de stations sont reçues, certaines des touches mentionnées resteront vides.
• Si l'afficheur indique un numéro de mémorisation, l'appareil commencera à mémoriser les stations à partir de celui affiché.

Mémorisation des stations souhaitées

Vous pouvez mémoriser jusqu'à 6 stations de chaque bande (FM1, FM2, FM3, MW et LW) sur les touches numériques de mémorisation dans l'ordre de votre choix. Ainsi, 18 stations peuvent être mémorisées en FM.

Si vous tentez de mémoriser une autre station sur la même touche numérique de mémorisation, la dernière station mémorisée sera effacée.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour syntoniser la station que vous voulez programmer sur une touche numérique de mémorisation. 4 Appuyez sur la touche numérique de mémorisation souhaitée (① à ⑥) pendant deux secondes.

Le numéro de la touche numérique de mémorisation sélectionnée apparaît dans l'afficheur.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez brièvement sur la touche numérique de mémorisation (1 à 6) sur laquelle est mémorisée la station souhaitée.

Conseil

Presione el botón PRESET/DISC para recibir en orden las emisoras almacenadas en la memoria (función de búsqueda programada).

Si un programa de FM estéreo es difícil de recibir — Modo monoaural

Presione (SENS/BTM) momentáneamente hasta que se ilumine la indicación "MONO".

El sonido mejorará, pero será monoaural.

(La indicación "ST" desaparecerá.)

Cambio de los elementos mostrados

Cada vez que presione DSPL, la indicación cambia entre la frecuencia y el reloj.

Si no es posible sintonizar una emisora memorizada

Presione ligeramente hacia un lado de (SEEK/AMS) para sintonizar la emisora (sintonización automática).

La exploración se detiene al recibirse una emisora. Presione cualquier lugar de la tecla varias veces hasta recibir la emisora que desee.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, presione (SENS/BTM) momentáneamente hasta que "LCL" se ilumine en el visor (modo de búsqueda local).

Sólo se sintonizarán las emisoras de señal relativamente intensa.

Consejo

Si conoce la frecuencia, mantenga presionado cualquier lado de (SEEK/AMS) hasta recibir la emisora que desee (sintonización manual).

RDS

Description générale de la fonction RDS

Le Système de données radio (RDS) est un service de radiodiffusion qui permet aux stations FM d'envoyer des informations numériques complémentaires en plus du signal normal du programme radio. Le système stéréo de l'automobile offre, entre autres, les services suivants : resyntonisation automatique du même programme, réception d'annonces de trafic et localisation de stations par type de programme.

Remarques

• La disponibilité des fonctions RDS est déterminée par le pays ou la région.
• Il est possible que le système RDS ne fonctionne pas correctement si le signal de réception est faible ou si la station syntonisée ne transmet pas de données RDS.

Affichage du nom de la station

Le nom de la station actuellement reçue s'affiche en éclairage sur l'écran.

Sélectionnez une station FM.

Lors de la syntonisation d'une station FM qui transmet des données RDS, le nom de la station s'affiche en éclairage sur l'écran.

FM I BBC F M

Remarque

L'indication « * » signifie qu'une station RDS est reçue.

Changement des éléments affichés

Chaque fois que vous appuyez sur (DSPL), les éléments affichés changent de la manière suivante :

Fréquence → Heure → Nom de la station

Remarque

L'indicateur "NO NAME" s'allume si la station reçue ne transmet pas de données RDS.

Réaccord automatique du même programme

Fréquences alternatives (AF)

La fonction AF (Fréquences alternatives) sélectionne et réaccorde automatiquement les stations au signal le plus fort d'un réseau. Grâce à cette fonction, il est possible d'écouter en continu le même programme pendant un long trajet sans avoir à réaccorder manuellement la station.

Les fréquences changent automatiquement.

1 Sélectionnez une station FM.

2 Appuyez sur AF/TA jusqu'à ce que "AF" s'allume à l'écran.

L'appareil commence à rechercher une station alternative au signal le plus fort sur le même réseau.

Remarque

S'il n'existe pas de stations alternatives dans la zone et qu'il n'est pas nécessaire de rechercher une station de ce type, désactivez la fonction AF avec / TA jusqu'à ce que "AF" disparaisse.

Changement des éléments affichés

Chaque fois que vous appuyez sur / TA, les éléments affichés changent de la manière suivante :

* Sélectionnez cet élément pour activer les fonctions AF et TA.

Remarques

• Si "NO AF" et le nom de l'émission clignotent alternativement, cela signifie que l'unité ne recherche pas d'émission alternative sur le réseau.
• Si le nom de l'émission commence à clignoter après en avoir sélectionné une avec la fonction AF activée, cela signifie qu'aucune fréquence alternative n'est disponible. Appuyez sur (SEEK/AMS) pendant que le nom de l'émission clignote (dans un délai de huit secondes). L'unité lance la recherche d'autres fréquences.

Réception des programmes régionaux

La fonction "REG" (activation régionale) de cet appareil permet de conserver la syntonisation d'un programme régional sans passer à une autre émission régionale. (N'oubliez pas qu'il est nécessaire d'activer la fonction AF.) L'appareil est réglé en usine sur "REG". Cependant, si vous souhaitez désactiver cette fonction, procédez comme suit :

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que "REG" disparaisse.

Veuillez noter que si vous désactivez la fonction "REG", l'appareil pourra passer à une autre station régionale du même réseau.

Remarque

Cette fonction n'est pas disponible au Royaume-Uni ni dans certaines zones.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction permet de sélectionner d'autres stations locales de la zone, même si elles ne sont pas mémorisées.

1. Appuyez sur la touche numérique de mémorisation d'une station locale. 2. Appuyez à nouveau sur cette touche dans un délai de cinq secondes. 3. Répétez cette procédure jusqu'à ce que vous receviez la station locale souhaitée.

Réception des annonces de trafic

Les données d'annonces de trafic (TA) et de programmes de trafic (TP) permettent de syntoniser automatiquement une station FM qui diffuse des annonces de trafic, même si vous écoutez d'autres sources de programme.

Appuyez sur AF/TA jusqu'à ce que "TA" ou "AF TA" s'allume à l'écran.

L'unité recherche des stations qui diffusent des informations sur le trafic. "TP" s'allume à l'écran lorsque l'unité trouve une station qui émet des annonces de trafic.

Au début de l'annonce de trafic, "TA" clignote et cesse de clignoter lorsque celle-ci se termine.

Conseil

Si une annonce de trafic commence pendant que vous écoutez une autre source de programme, l'unité passe automatiquement à l'annonce et revient à la source d'origine lorsque l'annonce se termine.

Remarques

• "NO TP" clignote pendant cinq secondes si la station reçue ne diffuse pas d'annonces de trafic. Ensuite, l'unité recherche une station qui en diffuse.
• Si l'indication "EON" apparaît à l'écran avec TP, la station actuelle utilise des annonces de trafic émises par d'autres stations du même réseau.

Pour annuler l'annonce de trafic en cours

Appuyez brièvement sur (AF/TA).

Pour annuler toutes les annonces de trafic, désactivez la fonction avec / TA jusqu'à ce que "AF" disparaisse de l'écran.

Réglage du volume des annonces de trafic

Il est possible de prérégler le niveau de volume des annonces de trafic pour qu'elles ne passent pas inaperçues. Lorsqu'une annonce commence, le volume s'ajuste automatiquement au niveau programmé.

1 Sélectionnez le niveau de volume souhaité. 2 Appuyez sur ③@mñtras tout en maintenant enfoncée la touche SEL. "TA VOL" apparaît et le réglage est mémorisé.

Réception des annonces d'urgence

En cas d'émission d'une annonce d'urgence pendant que vous écoutez la radio, le programme changera automatiquement à cette annonce. Si vous écoutez une source autre que la radio, vous ne pourrez recevoir les annonces d'urgence que si la fonction AF ou TA est activée. Dans ce cas, l'unité passera automatiquement à ces annonces, quel que soit ce que vous écoutez à ce moment-là.

Mémorisation des stations RDS avec les données AF et TA

Il est possible de mémoriser les stations RDS. Pour cela, l'appareil stocke les données de chaque station, ainsi que sa fréquence, de sorte qu'il ne soit pas nécessaire d'activer la fonction AF ou TA à chaque fois que vous syntonisez la station mémorisée. Il est possible de sélectionner un réglage différent (AF, TA ou les deux) pour chaque station mémorisée, ou bien le même pour toutes.

Programmation du même réglage pour toutes les stations mémorisées

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur ( / TA) et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA).

Notez que lors de la désactivation de la fonction "AF TA", non seulement les stations RDS seront mémorisées, mais aussi les stations qui ne sont pas RDS FM.

3 Appuyez sur (SENS/BTM) pendant deux secondes.

Programmation de réglages différents pour chaque station mémorisée

1 Sélectionnez une bande FM et syntonisez la station souhaitée. 2 Appuyez plusieurs fois sur ( / TA) et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA).

3 Appuyez sur la touche numérique de mémorisation souhaitée pendant deux secondes jusqu'à ce que "MEM" apparaisse.

Répétez la procédure à partir de l'étape 1 pour mémoriser d'autres stations.

Conseil

Une fois la station mémorisée syntonisée, il est possible de modifier le réglage AF et/ou TA programmé en activant et désactivant la fonction AF ou TA.

Localisation de stations par type de programme

Il est possible de localiser la station souhaitée en sélectionnant l'un des types de programme ci-dessous.

Remarque

Dans les pays ou régions où les données EON ne sont pas transmises, vous ne pouvez utiliser cette fonction qu'avec les stations précédemment syntonisées.

Tipos de programa	Indicación
Noticias	NEWS
Temas deactualidad	AFFAIRS
Información	INFO
Deportes	SPORT
Educación	EDUCATE
Drama	DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Pop	POP M
Rock	ROCK M
Música fácil de escuchar	M.O.R. M
Clásica ligera	LIGHT M
Clásica	CLASSICS
Otros temas de música	OTHER M
Meteorología	WEATHER
Economía	FINANCE
Programas infantiles	CHILDREN
Asuntos sociales	SOCIAL A
Religión	RELIGION
Telefonía	PHONE IN
Viajes	TRAVEL
Ocio	LEISURE
Música “jazz”	JAZZ
Música “country”	COUNTRY
Música nacional	NATION M

Tipos de programa	Indicación
Música “oldies”	OLDIES
Música “folk”	FOLK M
Documentales	DOCUMENT
Sin especialcar	NONE

Remarque

1 Appuyez sur PTY) pendant la réception FM jusqu'à ce que "PTY" s'allume à l'écran.

PTY INFO

Le nom correspondant au type de programme actuel apparaît si la station transmet les données PTY. Si la station reçue n'est pas RDS ou si les données RDS ne sont pas reçues, "--------" apparaît.

2 Appuyez plusieurs fois sur (PTY) jusqu'à ce que le type de programme souhaité apparaisse.

Les types de programmes apparaissent dans l'ordre indiqué dans le tableau précédent. Notez qu'il n'est pas possible de sélectionner "NONE" (Aucun) pour effectuer la recherche.

PTY SPORT

3 Appuyez sur le côté de (SEEK/AMS).

L'appareil recherche une station qui émet le type de programme sélectionné. Lorsqu'il en trouve une, le type de programme réapparaît pendant cinq secondes.

Si l'appareil ne trouve pas le type de programme, l'indication "NO" et le nom du type de programme apparaissent en alternance pendant cinq secondes. Ensuite, l'appareil revient à la station précédente.

Réglage automatique de l'horloge

L'horloge de cet appareil peut être réglée automatiquement grâce à la réception des données CT (Heure de l'horloge).

Pendant la réception FM, appuyez sur ②, puis appuyez sur (SEL).

L'indication « CT » apparaîtra sur l'afficheur et l'horloge se mettra à l'heure.

FM1 00

Pour annuler la fonction CT

Répétez la procédure précédente.

Remarques

• Il est possible que la fonction CT ne s'active pas, même si vous recevez une station RDS.
• Il est possible que l'heure réglée avec la fonction CT ne soit pas exacte.

Autres unités

Utilisation de la commande rotative

La commande rotative fonctionne en appuyant sur les touches et/ou en tournant les commandes.

Il est possible de contrôler l'unité optionnelle CD/MD à l'aide de cette commande.

Utilisation des touches (touches SOURCE et MODE)

Chaque fois que vous appuyez sur (SOURCE), la source change de la manière suivante :

TAPE → TUNER → CD → MD

Si vous appuyez sur MODE, le fonctionnement est le même :

• le transport de la cassette.
• la bande : FM1 FM2 FM3 MW LW .
• l'unité CD/MD.

Conseil

Il est possible d'activer l'unité en appuyant sur SOURCE sur la commande rotative.

Utilisation de la commande rotative (commande SEEK/AMS)

Tournez la commande momentanément puis relâchez-la pour :

• Localiser le début des plages de la cassette. Tournez et maintenez la commande tournée, puis relâchez-la pour dérouler rapidement la cassette. Pour la reproduire, tournez et maintenez la commande tournée de nouveau, puis relâchez-la.
• Localiser une plage spécifique d'un disque. Tournez et maintenez la commande tournée jusqu'à localiser un point spécifique d'une plage, puis relâchez-la pour démarrer la lecture.
• Syntoniser automatiquement les stations. Tournez et maintenez la commande tournée pour syntoniser une station déterminée.

Rotation de la commande lorsqu'elle est enfoncée (commande PRESET/DISC)

Appuyez et tournez la commande pour :

Recevoir les stations mémorisées sur les touches de mémorisation. - Changer de disque.

Autres opérations

Tournez la commande VOL pour régler le volume.

XR-C5090R :

Appuyez sur DSPL pour changer les éléments affichés.

Changement du sens de fonctionnement

Le sens de fonctionnement des commandes a été réglé en usine comme indiqué sur l'illustration suivante.

Si vous devez installer la commande rotative sur le côté droit de la colonne de direction, il est possible d'inverser le sens de fonctionnement des commandes.

Maintenez enfoncée la touche SEL pendant deux secondes tout en appuyant sur la commande VOL.

Réglage des caractéristiques sonores

1 Sélectionnez l'élément à régler en appuyant plusieurs fois sur (SEL).

VOL (volume) → BAS (graves) → TRE (aigus) → BAL (gauche-droite)

→ FAD (avant-arrière)

2 Réglez l'élément sélectionné en appuyant sur ⊕ ou ⊖.

Effectuez le réglage avant que trois secondes ne se soient écoulées depuis la sélection (après trois secondes, la touche redevient une commande de volume).

Atténuation du son

Appuyez sur ATT

L'indication "ATT" clignote.

Changement des réglages du son et du ton du bip

Renforcement des graves — D-bass

Il est possible de profiter de graves intenses et nets. La fonction D-bass renforce le signal des basses fréquences avec une courbe plus marquée que celle du renforcement des graves conventionnel. Il est possible d'écouter la ligne de graves avec plus de netteté, tandis que le volume du son vocal reste le même. Il est possible de potentialiser et d'ajuster facilement les graves avec le contrôle D-BASS. Cet effet est similaire à celui obtenu lorsqu'on utilise un système optionnel d'enceintes amplifiant les graves.

De plus, la fonction D-bass numérique* crée des graves plus intenses et nets que la fonction D-bass analogique.

D-Bass numérique

D-Bass analogique

Réglage de la courbe des graves

Tournez le contrôle D-BASS pour ajuster le niveau des graves (1, 2 ou 3).

"D-BASS"* apparaît à l'écran.

Pour annuler cette fonction, tournez le contrôle jusqu'à la position OFF.

• Si le changeur de CD dispose de la fonction D-BASS numérique, l'indication "DIGITAL D-BASS" apparaîtra à l'écran pendant la lecture de CD.

Remarque

Si les graves sont déformés, ajustez le contrôle D-BASS ou la touche de volume.

Atténuation des bips

Appuyez sur ⑥ );m擒as puis sur SEL.

Pour réactiver les bips, appuyez de nouveau sur ces touches.

Remarque

Si vous connectez un amplificateur de puissance en option à la prise LINE OUT et que vous n'utilisez pas l'amplificateur intégré, les bips seront désactivés.

Changement de la couleur de l'éclairage

Appuyez sur ① );m吲ras puis sur SEL.

Vous pouvez choisir entre la couleur ambre ou vert.

Avec l'unité optionnelle Unité de CD/MD

Cette unité peut contrôler un maximum de sept unités externes de CD/MD avec la configuration suivante : Unité de CD - maximum de cinq ; Unité de MD - maximum de cinq. Elle fonctionnera avec n'importe quelle combinaison jusqu'à un maximum de sept.

Lecture de disques compacts (CD)/minidisques (MD)

Appuyez sur (SOURCE) jusqu'à ce que l'afficheur indique l'unité souhaitée.

La lecture du CD/MD commence.

Si vous avez connecté une unité de CD/MD, tous les titres seront lus depuis le début.

Sélection des unités de CD/MD (si plusieurs unités de CD/MD sont connectées)

Appuyez plusieurs fois sur MODE pour sélectionner l'unité de CD/MD souhaitée.

Changement des éléments affichés

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, l'élément change de la manière suivante :

1 S'il n'y a aucun nom préalablement enregistré pour un CD ou un MD, "NO NAME" apparaîtra sur l'afficheur. 2 Si le nom de plage d'un MD n'a pas été enregistré préalablement, "NO NAME" apparaîtra sur l'afficheur.

Conseil

Si le nom du MD est trop long, seuls les huit premiers caractères apparaîtront sur l'afficheur.

Localisation de plages spécifiques — Fonction AMS (Capteur de musique automatique)

Pendant la lecture, appuyez sur un côté de SEEK/AMS une fois pour chaque plage que vous souhaitez sauter.

Localisation d'un point précis d'une plage

— Recherche manuelle

Pendant la lecture, maintenez enfoncé un côté de SEEK/AMS. Relâchez la touche lorsque vous localisez la partie souhaitée.

Commutation vers d'autres disques

Pendant la lecture, appuyez sur la touche de sélection de disque.

Exploration des plages

— Exploration des introductions

Les 10 premières secondes de toutes les plages du disque actuel sont jouées séquentiellement. Après la lecture du premier disque, la lecture des introductions du disque suivant commence.

Appuyez sur ① pendant la lecture. "INTRO" apparaît à l'écran.

Lorsque vous avez trouvé le morceau souhaité, appuyez à nouveau sur la touche. L'appareil revient au mode de lecture normale de CD/MD.

Répétition de morceaux — Répétition

Répétition d'un morceau

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que l'indication "REP 1" apparaisse.

Répétition d'un disque

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que l'indication "REP 2" apparaisse.

Répétition de tous les disques de l'unité actuelle

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que l'indication "REP 3" apparaisse.

Chaque fois que vous appuyez sur 2, l'indication change de la manière suivante :

* "REP 3" n'est disponible que si l'unité est équipée de deux ou plusieurs lecteurs de CD/MD.

Lecture des morceaux dans un ordre aléatoire

— Lecture aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que "SHUF 1" apparaisse.

Pour lire tous les disques dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que "SHUF 2" apparaisse.

Pour lire dans un ordre aléatoire tous les disques des unités de CD/MD actuellement connectées

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que "SHUF 3" apparaisse.

Chaque fois que vous appuyez sur ③, l'indication change de la manière suivante :

* "SHUF 3" n'apparaît que si vous avez deux unités de CD/MD ou plus.

Remarque

Les unités de CD/MD sont vendues séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les 10 premières secondes de tous les titres seront lues aléatoirement.

Attribution de titres aux disques compacts

(uniquement pour XR-C6090R) — Mémorisation des disques (unité de disques compacts avec fonction de fichier utilisateur)

Vous pouvez attribuer une étiquette à chaque disque avec un nom personnel. Vous pouvez saisir jusqu'à huit caractères pour un disque. Si vous attribuez une étiquette à un CD, vous pouvez le localiser par le nom et sélectionner des titres spécifiques pour la lecture.

1 Lisez le CD et appuyez sur PTY/FILE pendant deux secondes.

2 Saisissez les caractères.

Appuyez sur + pour sélectionner les caractères souhaités. (A→B→C→…→Z→0→1→2→…→9→+→-→*→/→\→>→<→.→ ) Si vous appuyez sur +, les caractères apparaissent dans l'ordre inverse. Si vous voulez laisser un espace entre les caractères, sélectionnez "_" (souligné).

2 Après avoir localisé le caractère désiré, appuyez sur SEL.

Le curseur clignotant se déplace vers l'espace suivant.

Si vous appuyez sur (SEL) pendant que le huitième caractère (à l'extrême droite) clignote, le clignotement revient au premier caractère (à l'extrême gauche).

3 Répétez les étapes ① et ② pour introduire le titre complet.

3 Pour revenir au mode normal de reproduction de CD, appuyez sur PTY/FILE pendant deux secondes.

Conseil

Pour effacer/corriger un nom, introduisez " _" (souligné) pour chaque caractère.

Affichage du mémo des disques

Appuyez sur DSPL pendant la reproduction de CD.

CHUBERT

Chaque fois que vous appuyez sur DSPL pendant la reproduction de CD, l'affichage change de la manière suivante :

Temps de reproduction écoulé Horloge Titre du disque

Effacement du mémo des disques

1 Appuyez sur (SOURCE) pour sélectionner l'unité de CD. 2 Reproduisez le CD et appuyez sur PTY/FILE pendant deux secondes. 3 Appuyez sur ⑤ tout en maintenant SEL enfoncé. 4 Appuyez sur + ou - pour sélectionner le titre que vous désirez effacer. 5 Appuyez sur SEL pendant deux secondes. Le titre est effacé. Pour effacer d'autres noms, répétez les étapes 4 et 5. 6 Appuyez sur PTY/FILE pendant deux secondes. L'affichage revient au mode normal de reproduction de CD.

Sélection de thèmes spécifiques pour leur reproduction

(sólo para XR-C6090R) — Fonction de banques (lecteur de disques compacts avec fonction de fichier utilisateur)

Il est possible de programmer l'appareil pour qu'il ignore des plages et ne lise que celles que vous souhaitez (si vous attribuez des titres aux disques).

1. Lisez le disque, maintenez enfoncée la touche (PTY/FILE) pendant deux secondes, puis relâchez-la.

Mode d'édition de banque

DSC TRACK 5 I PLAY

Remarque

Si vous n'avez pas attribué de titre au disque, cette fonction n'est pas disponible. Pour plus d'informations, reportez-vous à la section « Attribution de titres aux disques compacts » à la page 16.

2. Appuyez sur la touche SEEK/AMS pour sélectionner le numéro de plage à ignorer, puis appuyez sur SEL.

DSC TRACK 53 5KIP

L'indication change de « PLAY » à « SKIP ». Si vous voulez revenir au mode « PLAY », appuyez à nouveau sur (SEL).

3. Répétez l'étape 2 pour définir le mode « PLAY » ou « SKIP » pour toutes les plages. 4. Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture normal du CD.

Remarques

• Il est possible de définir le mode « SKIP » pour un maximum de 24 plages.
• Il n'est pas possible de définir le mode « SKIP » pour toutes les plages.

Reproducción solo de temas específicos

Usted podrá seleccionar:

• BANK-ON para reproducir los temas con el ajuste "PLAY".
• BANK-INV (inverso) para reproducir los temas con el ajuste "SKIP".

1 Durante la reproducción, presione ④ "BANK" aparece en el visor. 2 Presione 4 para seleccionar el modo que desee.

Cada vez que presione ④, la indicación cambia de la siguiente forma:

BANK-ON BANK-INV BANK-OFF

BANK-ON

La reproducción se inicia a partir del tema siguiente al actual.

Para volver al modo normal de reproducción, seleccione "BANK-OFF" en el paso 2 anterior.

Información complementaria

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.
• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.
• Si los altavoces no emiten sonido con un sistema de dos altavoces, ajuste el control de equilibrio en la posición central.
• Si vous lisez la cassette pendant longtemps, il est possible que la cassette chauffe à cause de l'amplificateur de puissance intégré. C'est normal.

Si vous avez besoin de poser une question ou de résoudre un problème concernant l'appareil qui n'est pas mentionné dans ce manuel, veuillez contacter le revendeur Sony le plus proche.

Pour maintenir une haute qualité sonore

S'il y a des porte-boissons près de l'équipement audio, faites attention à ne pas renverser de jus ou d'autres boissons sucrées sur l'appareil, car la présence de résidus sucrés sur l'appareil ou sur les cassettes peut encrasser les têtes de lecture, réduire la qualité sonore ou supprimer le son de lecture.

Les kits de nettoyage pour cassettes n'éliminent pas les substances sucrées des têtes de lecture.

Remarques sur les cassettes

Entretien des cassettes

• Ne touchez pas la surface de la bande de la cassette, car la saleté ou la poussière encrassent les têtes.
• Gardez les cassettes éloignées des équipements dotés d'aimants intégrés, comme les haut-parleurs et les amplificateurs, car le son enregistré sur la bande pourrait être effacé ou déformé.
• N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement froides ni à l'humidité.
• La présence de mou dans la bande peut provoquer son enroulement dans le mécanisme. Avant de l'insérer, utilisez un crayon ou un objet similaire pour tourner la bobine et éliminer le mou.

• Les cassettes déformées et les étiquettes mal collées peuvent causer des problèmes lors de l'insertion ou de l'éjection des cassettes. Retirez ou collez fermement les étiquettes.

Cassettes d'une durée supérieure à 90 minutes

Il n'est pas recommandé d'utiliser des cassettes d'une durée supérieure à 90 minutes, sauf pour des lectures longues et continues. Les bandes utilisées pour ces cassettes sont très fines et ont tendance à s'étirer facilement ; les opérations fréquentes de lecture et d'arrêt de ces bandes peuvent les faire s'enrouler dans le mécanisme de la platine à cassettes.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'utiliser un fusible dont l'ampérage correspond à celui indiqué sur le fusible d'origine. Si le fusible fond, débranchez l'alimentation et remplacez-le. S'il fond à nouveau après le remplacement, il est possible qu'il existe un défaut de fonctionnement interne. Dans ce cas, contactez le revendeur Sony le plus proche.

Avertissement

N'utilisez jamais un fusible avec un ampérage supérieur à celui fourni avec l'appareil, car cela pourrait l'endommager.

Nettoyage des connecteurs

Il est possible que l'appareil ne fonctionne pas correctement si les connecteurs de l'appareil et de la face avant ne sont pas propres. Pour éviter que cela ne se produise, ouvrez la face avant en appuyant sur (RELEASE), puis retirez-la et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. N'appliquez pas trop de force. Sinon, les connecteurs pourraient être endommagés.

Démontage de l'appareil

1

2

3

4

Emplacement des commandes

Pour plus d'informations, reportez-vous aux pages.

1 Touche de sélection du mode de commande (SEL) 5, 10, 12, 13, 14, 16, 17 2 Touche SOURCE (TAPE/TUNER/CD/MD) 5, 7, 15, 17 3 Touche MODE (▶) Pendant la réception du tuner : sélection de bande BAND 7

Pendant la lecture de cassettes : changement du sens de la cassette 5

Pendant la lecture de CD/MD : sélection de l'unité 15

4 Sélecteur d'alimentation (POWER SELECT) (situé sur la partie supérieure de l'unité)

Consultez « Sélecteur POWER SELECT » dans le manuel d'installation/connexions.

5 Touche de déconnexion (OFF) 4, 5 6 Touche de recherche/balayage de musique automatique (SEEK/AMS) 5, 6, 7, 8, 11, 15, 17 7 Touche d'éjection de la cassette 5 3 Touche de changement d'affichage/réglage de l'heure (DSPL) 5, 6, 8, 15, 17 9 Pendant la réception radio : touches numériques de mémorisation des stations 7

Pendant la lecture d'une cassette/CD/MD :

① Touche INTRO 6, 14, 15 Touche REPEAT 6, 15, 16 ③ XR-C6090R :

Touche SHUF/□ (lecture aléatoire/réduction de bruit Dolby B) 6, 16 XR-C5090R : touche SHUF (lecture aléatoire) 16 (4) Touche BANK 17

⑤ Touche ATA (activation automatique du tuner) 6 6 Touche BL SKIP (saut de blancs) 6

10 + - Touche de volume/graves/aigus/gauche-droite/avant-arrière 5, 13, 17 11 Touche de libération du panneau avant (RELEASE) 4, 19 12 Touche de réinitialisation (située sur la face avant de l'unité, masquée par le panneau avant) Appuyez dessus lors de la première utilisation de l'unité, après avoir changé la batterie de la voiture ou si les touches de l'unité ne fonctionnent pas correctement. 13 Touche d'atténuation (ATT) 14 14 Touche de référence de sensibilité/mémorisation de la meilleure syntonisation (SENS/BTM) 7, 8, 10 15 Afficheur principal 16 XR-C6090R : touche de type de programme/réglage*Sélection du mode de fichier) 11, 16, 17 XR-C5090R : touche de type de programme (PTY) 11 17 Touche de recherche des stations mémorisées (PRESET/DISC) 15 Pendant la réception du tuner : section des stations mémorisées 7 Pendant la lecture de CD/MD : changement de disques 15 18 Touche de fréquence alternative/annonce de trafic (AF/TA) 9, 10 19 Commande D-BASS 14

L'illustration du panneau avant de ce manuel correspond au modèle XR-C6090R.

Spécifications

Section du lecteur de cassettes

Pistes de la cassette 4 pistes, 2 canaux, stéréo Pleurage et scintillement 0,08 % (pondération efficace) Réponse en fréquence 30 - 18 000 Hz Rapport signal/bruit 64 dB (Dolby B NR*) 58 dB (Dolby NR désactivé)

• Uniquement XR-C6090R

Section du tuner

FM Gamme de syntonisation : 87,5-108,0 MHz Terminal d'antenne : connecteur pour antenne extérieure Fréquence intermédiaire : 10,7 MHz Sensibilité utile : 9 dBf Sélectivité : 75 dB à 400 kHz Rapport signal/bruit : 65 dB (stéréo), 68 dB (mono) Distorsion harmonique à 1 kHz : 0,7 % (stéréo), 0,4 % (mono) Séparation entre canaux : 35 dB à 1 kHz Réponse en fréquence : 30-15 000 Hz

MW/LW

Gamme de syntonisation : MW : 531-1 602 kHz, LW : 153-281 kHz Terminal d'antenne : connecteur pour antenne extérieure Fréquence intermédiaire : 10,71 MHz / 450 kHz Sensibilité : MW : 30 µV, LW : 50 µV

Section de l'amplificateur de puissance

Sorties : sorties pour haut-parleurs (connecteurs de sécurité étanches) Impédance des haut-parleurs : 4-8 ohms Puissance de sortie maximale : 40 W × 4 à 4 ohms

Généralités

Salidas	Control de amplificador de potenciaSalida de linea posterior (1)
Controles de tono	Graves ±8 dB a 100 HzAgudos ±8 dB a 10 kHz
Alimentación	Batería de automóvil de 12 V CC (negativo a masa)
Dimensiones	Aprox. 188 × 58 × 181 mm(an/al/prf)
Dimensiones de montaje	Aprox. 182 × 53 × 164 mm(an/al/prf)
Masa	Aprox. 1,2 kg
Accesorios suministrados	Componentes de instalación y conexiones(1 juego)Mando rotativo RM-X4S Caja para el panel frontal(1)
Accesorios OPCIONALES	Cable BUS (suministrado con un cable con clavijaRCA)RC-61 (1 m), RC-62 (2 m)
Equipo optional	Cambiador de CDCDX-715, CDX-605(10/discos),Cambiador de MDMDX-62Selector de fuente XA-C30

Conception et spécifications sujettes à modification sans préavis.

Guide de dépannage

La liste de vérifications suivante vous aidera à résoudre la plupart des problèmes que vous pourriez rencontrer avec votre appareil.

Avant de passer à la liste de vérifications suivante, repassez en revue les procédures de fonctionnement.

Généralités

Problema	Causa/Soluciones
Ausencia de sonido.	• Ajuste el volumen con ⊙. • Con un sistema de dos altavoces, sitúue el control de equilibrio entre los altavoces en la posición central.
Ausencia deindicaciones en el visor.	Extraiga el panel frontal y limpie los connectores. Para más información, consulte "Limpieza de los connectores" en "Mantenimiento".
Ausencia de pitidos.	• Ha connectado un amplificador optional de potencia a la toma LINE OUT y no usa el incorporeal. • Los pitidos está atenuados (頁目14).

Lecture de cassettes

Problema	Causa/Soluciones
El sonido de reproducción se distorsiona.	Contaminación del CZal de cinta. → Límpielo.
AMS no funciona correctamente.	Se produce ruido en el espacio entre temas. Un espacio en blanco es demasiado corto (inferior a quatre segundos). Ha presionado ▷■ en (SEEK/AMS) inmediamente antes de los temas siguientes. Ha presionado ▪■ en (SEEK/AMS) inmediamente después de que se incide el tema. Una pausa larga o una parte de bajas Frequencias, o un nivel de sentido muy bajo se interpreta como un espacio en blanco.

Réception radio

Problema	Causa/Soluciones
No es possible realizar la sintonía memorizada.	• Memorice la Frequencia correcta. • La seals de radiodifusión es débil.
No es possible realizar la sintonía automática.	La seals de radiodifusión es débil. → Emcee la sintonía manual.
Laindrónica "ST" parpadea.	• Sintonice con precisión. • La seals de radiodifusión es débil. → Presione (SENS/BTM) para activar el modo de recepción monoaural (MONO).

Fonctions RDS

Problema	Causa/Soluciones
Empieza la búsqueada (SEEK) desdeés de unoicosometimesde audición.	La emisora no transmite datos TP o se recibe una signalmuy débil.→ Presione (AF/TA) hasta que “AF TA” desaparezca.
No se reciben announcements de tráfico.	• Active “TA”.• La emisora no transmite announcements de tráfico excepte es de tipo TP. → Sintonice另一边 emisora.
La funciona PTY indica “NONE”.	La emisora no specifies el tipo de programa.

Lecteur de disques

Problema	Causa/Soluciones
Se obite el sonido de reproducción.	Disco sucio o defectuoso.

Indications d'erreur (si des unités optionnelles de CD/MD sont connectées)

Les indications suivantes clignoteront pendant environ cinq secondes et une alarme retentira.

Indicación	Causa	Solutión
NO MAG	No ha insertado el cargador de discs en launidad de CD/MD.	Insete el cargador de discos con discos en launidad de CD/MD.
NO DISC	No hay ningún disco en el cargador de discos.	Extraiga el cargador e inserte un disco.
NG DISCS	Algún CD/MD no pueda reproducirse debido aitarian problema.	Insete otro CD/MD.
ERROR	El disco está sucio.	Limpie el disco.
	Ha insertado el disco al revés.	Insete el disco correctamente.
RESET	No es posibleemployar launidad de CD/MD debido aitarian problema.	Presione la tecla de restauración de launidad.
HI TEMP	La temperature ambientesa superior a50°C.	Espere hasta que la temperatura sea inferior a50°C.

Si les solutions mentionnées ci-dessus ne permettent pas d'améliorer la situation, contactez le revendeur Sony le plus proche.

Index alphabétique

A

Activation automatique du tuner (ATA) 6

Alarme d'avertissement 4

Annonces de trafic (TA) 9,10,11

ATT 14

Avance rapide 5

B, C

BAL (gauche-droite) 13

BAS (graves) 13

Recherche de stations mémorisées 7

Recherche manuelle 15

D

D-Bass 14

Dolby 6

E

Exploration des introductions 6, 15

F, G, H, I, J, K, L

FAD (avant-arrière) 13

Fréquence alternative (AF) 9, 10

Fonction de mémorisation de la meilleure syntonisation (BTM) 7

Fusible 19

M, N

Bouton rotatif 4, 12, 13

Mémorisation des disques 16, 17

Mode de recherche locale (LCL) 8

Mode monaural 8

0

Suppression des espaces 6

P, Q

Panneau avant 4

Bips sonores 14

Programmes de trafic (TP) 10

R

Radio 7, 8

Rebobinage 5

Horloge 5

Lecture aléatoire 16

Lecture des banques 17

Lecture de cassettes 5

Lecture de disques compacts 15, 16, 17

Reproduction de minidisques 15, 16

Reproduction en répétition 6, 15

Restitution 4

Détection automatique de musique (AMS) 6

Syntonisation automatique 7, 8

Syntonisation manuelle 7, 8

Système de données radio (RDS) 8, 9, 10, 11

T, U

Type de programme (PTY) 11

TRE (aigus) 13

V, W, X, Y, Z

Afficheur 6, 8, 9

Bienvenue

Félicitations pour l'achat de votre autoradio Sony avec lecteur de cassettes. Grâce à la molette de commande, vous avez accès à de nombreuses fonctions.

Outre le lecteur de cassettes et la radio, vous pouvez étendre le système en connectant un lecteur CD/MD en option*.

• Vous pouvez connecter un changeur CD/MD ou un lecteur CD/MD.

Sommaire

Autoradio uniquement

Pour commencer

Réinitialiser l'appareil 4

Retirer la façade avant 4

Préparations sur la commande rotative ..... 4

Régler l'horloge 5

Lecteur de cassettes

Écouter une cassette 5

Lire la cassette à différentes vitesses 6

Utiliser la radio

Mémoriser automatiquement les stations - Fonction BTM 7

Mémoriser uniquement certaines stations 7

Réception des stations mémorisées 7

RDS

Aperçu de la fonction RDS 8

Afficher le nom de la station 8

Écouter le même programme sans réglage manuel même si la fréquence de réception change — fonction AF 9

Écouter les messages de trafic 10

Prérégler les stations RDS avec les données AF et TA 10

Rechercher des stations par type de programme 11

Réglage automatique de l'horloge avec les données RDS 11

Fonctions supplémentaires

Utiliser la molette 12

Réglage du son 13

Couper le son 13

Modifier le son et les bips 13

Avec l'option

Lecteur CD/MD

Lecture d'un disque CD/MD 14

Lecture du début de toutes les plages — Recherche rapide 15

Lecture répétée des plages — Lecture répétée 15

Lecture des plages dans un ordre aléatoire — Lecture aléatoire 15

Nommer un CD (uniquement XR-C6090R) — Mémoire de disque (lecteur CD avec fonction de stockage spécial) 16

Sélectionner les plages pour la lecture (uniquement XR-C6090R) — Banque (lecteur CD avec fonction de stockage spécial) 16

Informations supplémentaires

Consignes de sécurité 17

Entretien 18

Retrait de l'autoradio 19

Boutons et leur emplacement 20

Caractéristiques techniques 21

Dépannage 22

Index 24

Réinitialiser l'appareil

Vous devez réinitialiser l'appareil avant de l'utiliser pour la première fois, ou après avoir changé la batterie de la voiture.

Appuyez sur le bouton de réinitialisation avec un objet pointu, par exemple un stylo à bille.

Bouton de réinitialisation

Remarque

Lorsque vous appuyez sur le bouton de réinitialisation, toutes les fonctions de programmation et de mémoire enregistrées sont effacées.

Retrait du panneau avant

Le panneau avant amovible de cet autoradio peut être retiré lorsque vous quittez la voiture pour protéger l'autoradio contre le vol.

1 Appuyez sur (OFF). 2 Appuyez sur (RELEASE) pour retirer le panneau avant. Tirez-le ensuite doucement vers l'extérieur.

Remarque

• Veillez à ne pas faire tomber le panneau avant lorsque vous le retirez de l'autoradio.
• L'alimentation est coupée automatiquement pour protéger les haut-parleurs contre les dommages lorsque vous appuyez sur (RELEASE) pour retirer le panneau avant alors que l'appareil est allumé.

Fixation du panneau avant

Fixez la partie A du panneau avant sur la partie B de l'appareil comme indiqué sur l'illustration et appuyez jusqu'à ce qu'il s'enclenche.

Remarque

• Vérifiez que la façade avant est orientée dans le bon sens, puis fixez-la à nouveau sur l'appareil, car elle ne peut pas être fixée à l'envers.
• N'appuyez pas fortement sur la façade avant lorsque vous la fixez. La façade avant se fixe en exerçant une légère pression sur l'appareil.
• Si vous transportez la façade avant avec vous, rangez-la dans l'étui fourni. N'appuyez pas fortement sur la façade ni ne la soumettez à des chocs, en particulier sur la fenêtre d'affichage.
• N'exposez pas la façade avant amovible à la lumière directe du soleil, à la chaleur (par exemple d'un radiateur soufflant) ou à l'humidité. Ne la laissez jamais sur le tableau de bord ou à tout autre endroit où elle serait exposée à la lumière directe du soleil.

Signal d'avertissement

Le signal d'avertissement retentit pendant quelques secondes (à condition que POWER SELECT soit réglé sur la position A) lorsque la clé de contact est tournée sur OFF sans avoir retiré la façade avant. Le signal d'avertissement est désactivé si vous n'utilisez pas l'amplificateur intégré, mais que vous connectez un autre amplificateur (en option) à LINE OUT.

Préparation de la commande rotative

Fixez l'étiquette prévue à cet effet avant de monter la commande rotative, comme indiqué sur la figure ci-dessous.

Réglage de l'horloge

L'horloge affiche l'heure au format 24 heures.

Pour régler l'horloge sur 10:08, procédez comme suit.

1 Appuyez sur DSPL pendant deux secondes.

Les chiffres des heures clignotent.

Réglez les chiffres des heures.

Avance rapide

Les chiffres des minutes clignotent.

Réglez les chiffres des minutes.

arrière

avant

2 Appuyez brièvement sur DSPL.

L'horloge est activée.

Remarque

Si l'interrupteur POWER SELECT en haut de l'appareil est réglé sur la position 6, l'horloge ne peut pas être réglée tant que l'alimentation n'est pas allumée. Réglez l'horloge après avoir allumé la radio.

Lecteur de cassettes

Écoute d'une cassette

Insérez la cassette.

La lecture démarre automatiquement.

Si la cassette est déjà insérée, démarrez la lecture en appuyant plusieurs fois sur SOURCE jusqu'à ce que "PLAY" s'affiche.

La face tournée vers le haut est lue.

Le côté tourné vers le bas est lu.

Conseil

Si vous souhaitez changer le sens de défilement de la bande, appuyez sur MODE ( ) pendant la lecture.

Für att	Tryck på
Stoppa bandet	OFF
Mata ut kassetten	▲

Avance rapide de la bande

Pendant la lecture, appuyez sur l'un des côtés de (SEEK/AMS) pendant plus de deux secondes.

Rembobiner Avancer rapidement

Si vous souhaitez démarrer la lecture pendant l'avance rapide, appuyez sur MODE ().

Trouver le début d'un morceau

— Recherche automatique de musique (AMS)

Vous pouvez sauter jusqu'à neuf morceaux à la fois.

Pendant la lecture, appuyez au centre de l'un des côtés de (SEEK/AMS).

Recherche du morceau précédent

Recherche du morceau suivant

Remarque

La fonction AMS peut ne pas fonctionner si :

• les intervalles entre les pistes sont inférieurs à 4 secondes
• Il y a du bruit entre les pistes.
• il y a de longs passages avec un volume faible ou aucun son du tout.

Autres réglages

Chaque fois que vous appuyez sur DSP, les réglages dans la fenêtre d'affichage changent de la manière suivante :

* Pendant que la fonction AF/TA est activée.

Lire la bande à différents niveaux

Rechercher la piste souhaitée

— Recherche rapide

Appuyez sur ① pendant la lecture.

"INTRO" s'affiche dans la fenêtre.

Les dix premières secondes de chaque piste sont lues.

Lorsque vous trouvez la piste souhaitée, appuyez à nouveau sur la même touche et l'autoradio revient au mode de lecture normal.

Lecture avec répétition

— Lecture répétée

Appuyez sur ② pendant la lecture.

« REP » s'affiche dans la fenêtre.

Lorsque la piste en cours est terminée, elle est rejouée depuis le début.

Appuyez à nouveau sur ② pour quitter ce mode.

Passer à la radio lorsque la bande est en avance rapide.

— Activation automatique du tuner (ATA)

Appuyez sur ⑤ pendant la lecture.

« ATA » s'affiche dans la fenêtre.

Appuyez sur (SEEK/AMS) lorsque vous avancez ou reculez rapidement, le tuner s'allume automatiquement après deux secondes.

Appuyez à nouveau sur ⑤ pour quitter ce mode.

Ignorer les passages non enregistrés lors de la lecture de la bande — Ignorer les passages non enregistrés

Appuyez sur ⑥ pendant la lecture.

« BL SKIP » s'affiche dans la fenêtre.

Les sections non enregistrées de plus de huit secondes sont automatiquement sautées pendant la lecture.

Appuyez à nouveau sur 6 pour quitter ce mode.

Lire une cassette enregistrée avec le système de réduction de bruit Dolby B (uniquement XR-C6090R)

Appuyez sur 3) lorsque vous souhaitez écouter une cassette enregistrée avec le système Dolby* B NR.

"..." s'affiche dans la fenêtre.

Pour annuler la fonction, appuyez sur ③.

• Le réducteur de bruit Dolby est fabriqué sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole du double D sont des marques de Dolby Laboratories Licensing Corporation.

Mémorisation automatique des stations

Fonction BTM

Sur la bande de fréquences sélectionnée, la fonction choisit les stations ayant les signaux les plus forts et les mémorise dans l'ordre des fréquences.

ÉVITEZ LES ACCIDENTS DE LA ROUTE !

Si vous conduisez pendant la recherche de stations, utilisez la recherche automatique ou la mémorisation manuelle plutôt que la recherche manuelle.

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner.

Lorsque vous appuyez sur SOURCE, la source change dans l'ordre suivant :

2 Appuyez plusieurs fois sur MODE pour sélectionner la bande de fréquences.

Chaque fois que vous appuyez sur MODE, les réglages dans la fenêtre changent de la manière suivante :

3 Appuyez sur SENS/BTM pendant deux secondes.

Remarque

• Les stations dont le signal est faible ne sont pas mémorisées sur les touches de présélection. Si vous ne recevez que quelques stations, certaines touches de présélection resteront vides.
• Si un numéro prédéfini s'affiche dans la fenêtre, l'appareil commence à mémoriser les stations à partir de celle qui est affichée.

Mémorisation de certaines stations uniquement

Vous pouvez mémoriser jusqu'à 6 stations sur chaque bande (FM1, FM2, FM3, MW et LW) dans les touches de présélection de votre choix. Vous pouvez ainsi mémoriser 18 stations en FM.

Si vous essayez de mémoriser une autre station sur la même touche de présélection, la station précédemment mémorisée est effacée.

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner le tuner. 2 Appuyez plusieurs fois sur (MODE) pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour rechercher une station à mémoriser sur la touche numérique. 4 Appuyez sur la touche numérique souhaitée (① à ⑥) pendant deux secondes.

Le numéro de la touche de présélection s'affiche dans la fenêtre.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur (SOURCE) pour sélectionner la bande. 2 Appuyez plusieurs fois sur (MODE) pour sélectionner la bande. 3 Appuyez sur la touche numérique de présélection (① à ⑥) sur laquelle la station souhaitée est mémorisée.

Astuce : Appuyez sur l'un des côtés de PRESET/DISC pour rappeler les stations mémorisées dans l'ordre (recherche de présélection).

Si la réception stéréo FM est mauvaise — Mode mono

Appuyez sur SENS/BTM jusqu'à ce que « MONO » s'allume dans la fenêtre.

Le son s'améliore, mais devient mono (l'indicateur « ST » disparaît).

Autres affichages dans la fenêtre

Chaque pression sur la touche (DSPL) fait basculer la fenêtre d'affichage entre la fréquence et l'horloge.

Si vous ne pouvez pas recevoir la chaîne de présélection

Appuyez légèrement sur l'un des côtés de (SEEK/AMS) pour recevoir les chaînes mémorisées dans l'ordre (recherche de présélection).

La recherche s'arrête lorsqu'une chaîne est reçue. Appuyez plusieurs fois sur l'un des côtés de la touche jusqu'à ce que vous receviez la chaîne souhaitée.

Remarque

Si la recherche automatique s'arrête trop souvent, appuyez sur (SENS/BTM) jusqu'à ce que "LCL" (recherche locale) s'affiche dans la fenêtre. Seules les chaînes ayant des signaux relativement forts peuvent être captées.

Astuce

Si vous connaissez la fréquence, vous pouvez appuyer sur l'un des côtés de (SEEK/AMS) jusqu'à ce que vous receviez la chaîne souhaitée.

RDS

Aperçu des fonctions RDS

RDS (Radio Data System) est un système dans lequel les chaînes FM peuvent envoyer des informations numériques supplémentaires en plus du signal de programme normal. Votre autoradio vous offre de nombreuses possibilités. En voici quelques-unes : écouter le même programme sans réglage manuel même si la fréquence de réception change, écouter les messages de trafic et rechercher des chaînes par type de programme.

Remarque

• Toutes les fonctions RDS ne sont pas disponibles dans tous les pays ou régions.
• Il n'est pas certain que RDS fonctionne correctement si les signaux sont faibles ou si la chaîne reçue n'émet pas de données RDS.

Afficher le nom de la chaîne

Le nom de la chaîne reçue s'affiche dans la fenêtre de texte.

Sélectionnez une station FM.

Si la chaîne émet des données RDS, le nom de la chaîne s'affiche dans la fenêtre de texte.

FIM I BBC F M

Remarque

Lorsque « * » s'affiche, aucune chaîne RDS n'est reçue.

Modification des réglages

Chaque fois que vous appuyez sur (DSPL), les réglages dans la fenêtre de texte changent de la manière suivante :

Fréquence Heure Nom de la chaîne

Remarque

« NO NAME » s'affiche si la chaîne reçue n'émet pas de données RDS.

Écouter le même programme sans réglage manuel même si la fréquence de réception change — la fonction AF

La fonction AF (fréquences alternatives) sélectionne automatiquement la chaîne avec le signal le plus fort dans le réseau. Le résultat est que vous pouvez écouter le même programme sur une longue distance sans avoir à le régler manuellement.

La fréquence change automatiquement.

1 Sélectionnez une chaîne FM.

2 Appuyez sur AF/TA jusqu'à ce que « AF » s'affiche dans la fenêtre.

L'appareil commence à rechercher un autre canal avec un signal plus fort dans le même réseau.

Remarque

S'il n'existe aucun autre canal dans la zone et que vous n'avez pas besoin d'en rechercher, désactivez la fonction AF en appuyant sur AF/TA jusqu'à ce que « AF » disparaisse.

Autres réglages

Chaque fois que vous appuyez sur AF/TA, les réglages dans la fenêtre changent de la manière suivante :

* Sélectionnez ceci pour désactiver à la fois les fonctions AF et TA.

Remarque

• « NO AF » et le nom du canal clignotent en alternance si l'appareil ne peut pas trouver de canal alternatif dans le réseau.
• Si le nom du canal commence à clignoter après la sélection d'un canal avec la fonction AF, cela signifie qu'il n'existe pas de fréquence alternative. Appuyez sur (SEEK/AMS) pendant que le nom du canal clignote (dans les huit secondes). L'appareil commence à rechercher une fréquence avec les mêmes informations PI (Programme Identification). (« PI seek » s'affiche mais aucun son n'est émis). Si l'appareil ne trouve pas d'autre fréquence, « NO PI » s'affiche et l'appareil revient à la fréquence d'origine.

Écoute de programmes régionaux

Avec la fonction « REG » (régional activé), vous pouvez écouter un programme régional sans passer à un autre canal régional. (Notez que vous devez activer la fonction AF.) L'appareil est réglé en usine sur « REG », mais vous pouvez désactiver la fonction de la manière suivante.

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que « REG » disparaisse.

Notez que si vous désactivez la fonction « REG », l'appareil peut passer à un autre canal régional dans le même réseau.

Remarque

Cette fonction ne fonctionne pas au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Local Link) (Royaume-Uni uniquement)

Avec la fonction de liaison locale, vous pouvez sélectionner d'autres chaînes locales de la région, même si elles ne sont pas mémorisées comme touches de présélection.

1 Appuyez sur une touche de présélection sur laquelle une station locale est mémorisée. 2 Appuyez à nouveau sur la touche de présélection dans les cinq secondes. 3 Répétez la procédure jusqu'à ce que la chaîne locale souhaitée soit reçue.

Écoute des messages de trafic

Avec TA (Traffic Announcement) et TP (Traffic Programme), une chaîne FM qui diffuse des messages de trafic peut être reçue automatiquement même si vous écoutez une autre source de programme.

Appuyez sur AF/TA jusqu'à ce que « TA » ou « AF TA » s'affiche à l'écran.

L'appareil commence à rechercher les chaînes diffusant des informations de trafic. « TP » s'affiche à l'écran lorsque l'appareil trouve une chaîne qui diffuse des messages de trafic.

« TA » commence à clignoter lorsque le message de trafic commence, et cesse de clignoter lorsque le message se termine.

Astuce

Si le message de trafic commence pendant que vous écoutez une autre source de programme, l'appareil bascule automatiquement sur le message, puis revient à ce que vous écoutiez auparavant lorsque le message se termine.

Remarque

• « NO TP » clignote pendant cinq secondes si la chaîne reçue ne diffuse pas de messages de trafic. L'appareil commence ensuite à rechercher une chaîne qui diffuse des messages de trafic.
• Lorsque « EON » et « TP » s'affichent simultanément à l'écran, la chaîne actuelle utilise les messages de trafic provenant d'autres chaînes du même réseau.

Interrompre le message de trafic en cours de réception

Carte de circuit imprimé AF/TA

Maintenez la touche (AF/TA) enfoncée jusqu'à ce que "AF" ne soit plus affiché dans la fenêtre pour désactiver la réception des messages de trafic.

Pré-régler le volume des messages de trafic

Vous pouvez pré-régler le volume des messages de trafic afin d'être sûr de les entendre correctement. Le volume est réglé automatiquement au début du message de trafic.

1 Sélectionnez le volume souhaité. 2 Appuyez sur ③ tout en maintenant SEL enfoncé.

"TA VOL" s'affiche et le réglage est mémorisé.

Recevoir les messages d'urgence

Si un message d'urgence commence à être diffusé pendant que vous écoutez la radio, vous recevez le message automatiquement. Si vous écoutez autre chose que la radio, vous ne pouvez recevoir les messages d'urgence que si la fonction AF ou TA est activée. L'appareil bascule alors automatiquement sur les messages d'urgence, quel que soit ce que vous écoutez à ce moment-là.

Pré-régler les stations RDS avec les données AF et TA

Lorsque vous pré-réglez les stations RDS, les données et la fréquence de chaque station sont mémorisées, vous n'avez donc pas besoin d'activer la fonction AF ou TA à chaque fois que vous sélectionnez une station pré-réglée. Vous pouvez choisir différents réglages (AF, TA, ou les deux) pour différentes stations, ou avoir les mêmes réglages pour toutes les stations pré-réglées.

Effectuer les mêmes réglages pour toutes les stations pré-réglées

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur AF/TA et choisissez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA).

Notez que si vous désactivez la fonction "AF TA", non seulement les stations RDS ne sont pas mémorisées, mais aussi les stations FM.

3 Appuyez sur (SENS/BTM) pendant deux secondes.

Effectuer différents réglages pour chaque station pré-réglée

1 Choisissez une bande FM et syntonisez la station souhaitée. 2 Appuyez plusieurs fois sur / TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA). 3 Choisissez la touche numérique souhaitée pour la présélection et appuyez dessus pendant deux secondes jusqu'à ce que "MEM" s'affiche.

Pour prérégler d'autres stations, répétez la procédure des étapes 1 à 3.

Astuce

Si vous souhaitez modifier le réglage AF et/ou TA prédéfini pendant la réception de la station préréglée, vous pouvez le faire en activant/désactivant la fonction AF ou TA.

Recherche de stations par type de programme

Vous pouvez trouver la station souhaitée en sélectionnant l'un des types de programme énumérés ci-dessous.

Remarque

Dans les pays ou régions où les données EON ne sont pas diffusées, vous ne pouvez utiliser cette fonction que pour les stations que vous avez déjà reçues.

Programtypert	Teckenfünster
Nyhetert	NEWS
Reportage	AFFAIRS
Information	INFO
Sport	SPORT
Utbildning	EDUCATE
Drama	DRAMA
Kultur	CULTURE
Vetenskap	SCIENCE
Diverse	VARIED
Pop	POP M
Rock	ROCK M
Populärmusik	M.O.R. M
Lättare klassiskt	LIGHT M
Klassiskt	CLASSICS
Andra musiktyper	OTHER M
Väder	WEATHER
Affärsnyheter	FINANCE
Barnprogram	CHILDREN
Samhällsnyheter	SOCIAL A
Religion	RELIGION
Ring in	PHONE IN
Resor	TRAVEL
Nöje	LEISURE
Jazz	JAZZ
Country	COUNTRY
Nationalmusik	NATION M
Musik für ädre	OLDIES
Folkmusik	FOLK M
Dokumentärer	DOCUMENT
Inte angiven	NONE

Remarque

Vous ne pouvez pas utiliser cette fonction dans certains pays où les données PTY (sélection du type de programme) ne sont pas disponibles.

1 Appuyez sur PTY lors de la réception FM jusqu'à ce que "PTY" s'affiche dans la fenêtre.

PTY INFO

Le nom du type de programme actuel s'affiche si la station émet des données PTY. "--------" s'affiche si la station reçue n'est pas une station RDS ou si les données RDS n'ont pas été reçues.

2 Appuyez plusieurs fois sur (PTY) jusqu'à ce que le type de programme souhaité s'affiche.

Les types de programme s'affichent dans l'ordre indiqué dans le tableau ci-dessus. Notez que vous ne pouvez pas sélectionner "NONE" (non spécifié) lors de la recherche.

PTY SPORT

3 Appuyez sur l'un des côtés de (SEEK/AMS).

L'appareil commence à rechercher une station du type de programme sélectionné. Lorsque l'appareil trouve le programme, le type de programme s'affiche à nouveau pendant cinq secondes.

"NO" et le type de programme s'affichent en alternance pendant cinq secondes si l'appareil ne trouve pas le type de programme, puis il revient à la station précédente.

Réglage automatique de l'horloge

Avec les données CT (Clock Time), l'horloge de l'autoradio peut être réglée automatiquement.

En réception FM, appuyez simultanément sur ② et SEL.

"CT" s'affiche et l'horloge est réglée.

FM1 00

Annulation de la fonction CT

Appuyez à nouveau sur les touches.

Remarque

• La fonction CT peut ne pas fonctionner même si une station RDS est réglée. L'heure réglée par la fonction CT peut ne pas être exacte.

Fonctions supplémentaires

Utilisation de la molette

La commande rotative s'utilise en appuyant sur les boutons et/ou en tournant les commandes. Vous pouvez piloter le lecteur CD/MD en option avec la commande rotative.

En appuyant sur les boutons (boutons SOURCE et MODE)

Chaque fois que vous appuyez sur SOURCE, le réglage change de la manière suivante :

TAPE → TUNER → CD → MD

Si vous appuyez sur MODE, le fonctionnement change comme suit :

le transport de la bande. - la bande FM1 → FM2 → FM3 → MW → LW. - le lecteur CD/MD.

Conseil

Vous pouvez allumer l'autoradio en appuyant sur (SOURCE) sur la commande rotative.

En tournant (la commande SEEK/AMS)

Tournez légèrement la commande rotative puis relâchez-la pour :

• Trouver le début des plages sur une bande. Tournez et maintenez la commande, relâchez-la pour dérouler rapidement la bande. Tournez et maintenez la commande, relâchez-la ensuite pour démarrer la lecture.
• Trouver une plage précise sur un disque. Tournez et maintenez la commande jusqu'à ce que vous trouviez le point précis de la plage. Relâchez ensuite pour démarrer la lecture.
• Capter les stations automatiquement. Tournez et maintenez la commande pour capter la station spécifique.

En tournant tout en appuyant (la commande PRESET/DISC)

Appuyez et tournez la commande lorsque vous voulez :

• Mémoriser des stations sur les touches de présélection.
• Changer de disque.

Autres fonctions

Tournez la commande VOL pour régler le volume.

XR-C6090R :

Appuyez sur (FILE) pour changer de mémoire de disque.

XR-C5090R :

Appuyez sur DSPL pour changer l'affichage.

Changer le sens de commande

Le sens de commande des différentes commandes rotatives est réglé comme indiqué dans l'illustration ci-dessous avant l'expédition de la commande rotative depuis l'usine.

Si vous montez la commande rotative sur le côté droit du volant, vous pouvez changer le sens de commande des commandes.

Appuyez sur (SEL) pendant deux secondes tout en appuyant sur la commande VOL.

Réglage du son

1 Sélectionnez la caractéristique à régler en appuyant plusieurs fois sur SEL jusqu'à ce que l'un des éléments suivants s'affiche : VOL (volume) → BAS (basses) → TRE (aigus) → BAL (gauche-droite) → FAD (avant-arrière). 2 Réglez la caractéristique sélectionnée en appuyant sur la touche ① ou 一.

Réglez dans les 3 secondes après avoir sélectionné la caractéristique. (Après 3 secondes, la touche fonctionne à nouveau comme touche de volume.)

Appuyez sur ATT

"ATT" clignote dans la fenêtre d'affichage.

Revenez au niveau sonore précédent en appuyant à nouveau sur la même touche.

Modifier le son et les bips

Augmenter les basses — D.bass

Permet d'obtenir un son de basse plus clair et plus puissant. La fonction D-bass augmente le signal basse fréquence avec une courbe plus prononcée que l'amplificateur de graves standard. Vous pouvez entendre les basses plus clairement même si le volume des voix est le même. Vous pouvez entendre les basses plus distinctement tout en conservant le volume des voix. Avec la commande D-BASS, vous pouvez facilement amplifier et ajuster les basses. Cet effet est similaire à celui d'un système de caisson de basses (en option).

La fonction Digital D-bass* produit en outre un son de basse plus clair et plus puissant que l'Analog D-bass.

D-bass numérique

D-bass analogique

Ajuster la courbe des basses

Tournez la molette D-BASS pour régler le niveau des basses (1, 2 ou 3).

"D-BASS"* s'affiche dans la fenêtre.

Pour annuler, tournez la molette sur OFF.

• Si un changeur de CD (en option) dispose de la fonction Digital D-BASS, "DIGITAL D-BASS" s'affiche dans la fenêtre pendant la lecture d'un CD.

Remarque

Si le son est déformé, réglez-le à l'aide de la commande D-BASS ou du bouton de volume.

Atténuer le signal sonore

Appuyez sur 6 tout en appuyant sur SEL.

Vous rétablissez le signal sonore en appuyant à nouveau sur les mêmes touches.

Remarque

Le signal d'avertissement est désactivé si vous n'utilisez pas l'amplificateur intégré, mais que vous connectez un autre amplificateur (en option) à LINE OUT.

Changer la couleur d'affichage

Appuyez sur ① tout en appuyant sur SEL.

Vous pouvez choisir entre les couleurs d'affichage jaune et verte.

Avec équipement en option

Lecteur CD/MD

Dans cette configuration, vous pouvez contrôler jusqu'à sept lecteurs CD/MD externes avec cet appareil :

Lecteurs CD - cinq maximum

Lecteurs MD - cinq maximum

Jusqu'à sept combinaisons au total sont possibles.

Lecture d'un disque CD/MD

Appuyez sur SOURCE jusqu'à ce que l'indication du lecteur souhaité s'affiche dans la fenêtre.

La lecture du CD/MD commence.

Lorsqu'un changeur CD/MD est connecté, tous les plages sont lues depuis le début.

Sélection du lecteur CD/MD (lorsque plusieurs lecteurs CD/MD sont connectés)

Appuyez plusieurs fois sur MODE pour sélectionner le lecteur CD/MD souhaité.

Autres affichages

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, l'information dans la fenêtre change de la manière suivante :

1 S'il n'y a pas de titre préenregistré sur un CD ou un MD, "NO NAME" s'affiche dans la fenêtre. ² Si le nom d'une plage sur un MD n'est pas préenregistré, "NO NAME" s'affiche dans la fenêtre.

Conseil

Si le nom du MD est trop long, seuls les huit premiers caractères s'affichent dans la fenêtre.

Trouver une plage spécifique

Fonction AMS

Pendant la lecture, appuyez sur l'un des côtés de (SEEK/AMS) une fois pour chaque plage que vous souhaitez sauter.

Recherche arrière

piste précédente

Recherche avant

piste suivante

Trouver un point précis dans une piste

Recherche manuelle

Pendant la lecture, maintenez enfoncé un des côtés de (SEEK/AMS). Relâchez la touche lorsque vous avez trouvé le passage souhaité.

Recherche arrière Recherche avant

Passer à d'autres disques

Appuyez sur un des côtés de (PRESET/DISC) pendant la lecture.

Revenir au disque précédent

Passer au disque suivant

Lire le début de toutes les pistes

— Recherche rapide

Les dix premières secondes de chaque piste du dernier disque sélectionné sont lues dans l'ordre. Lorsque le premier disque est terminé, le suivant est lu.

Appuyez sur ① pendant la lecture. "INTRO" s'affiche à l'écran.

Lorsque vous trouvez la piste souhaitée, appuyez à nouveau sur la touche. L'autoradio revient alors au mode de lecture CD/MD normal.

Lire plusieurs fois une piste

— Lecture répétée

Lire plusieurs fois une piste

Appuyez sur ② pendant la lecture CD/MD jusqu'à ce que "REP 1" s'affiche à l'écran.

Lire plusieurs fois un disque

Appuyez sur ② pendant la lecture CD/MD jusqu'à ce que "REP 2" s'affiche à l'écran.

Lire plusieurs fois tous les disques du changeur

Appuyez sur ② pendant la lecture CD/MD jusqu'à ce que "REP 3" s'affiche à l'écran.

Chaque fois que vous appuyez sur ②, les réglages changent à l'écran de la manière suivante :

• "REP 3" n'est utilisé que lorsque deux ou plusieurs changeurs CD/MD sont connectés.

Lire les plages dans un ordre aléatoire — Lecture aléatoire

Lire les plages du disque en cours dans un ordre aléatoire

Pendant la lecture CD/MD, appuyez plusieurs fois sur ③ jusqu'à ce que "SHUF 1" s'affiche à l'écran.

Lire les plages dans un ordre aléatoire sur tous les disques d'un lecteur.

Pendant la lecture d'un CD/MD, appuyez plusieurs fois sur ③ jusqu'à ce que « SHUF 2 » s'affiche à l'écran.

Lire tous les disques du lecteur CD/MD connecté dans un ordre aléatoire.

Pendant la lecture d'un CD/MD, appuyez plusieurs fois sur ③ jusqu'à ce que « SHUF 3 » s'affiche à l'écran.

• « SHUF 3 » n'est utilisé que lorsque deux lecteurs CD/MD ou plus sont connectés.

Remarque : les lecteurs CD/MD sont contrôlés séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les dix premières secondes de chaque plage sont lues dans un ordre aléatoire.

Nommer un CD

(uniquement XR-C6090R)

— Mémoire de disque

(lecteur CD avec fonction de stockage spécial)

Vous pouvez donner un nom personnel à chaque disque. Vous pouvez saisir jusqu'à huit caractères par disque. Si vous nommez un CD, vous pouvez rechercher un disque par son nom et sélectionner certaines plages pour la lecture.

1. Lisez un CD et appuyez sur (PTY/FILE) pendant au moins deux secondes.

2. Saisissez les caractères.

Appuyez sur + pour sélectionner un caractère.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - → * → / → → gt; → lt; → · , →_ -)

Si vous appuyez sur , les caractères s'affichent dans l'ordre inverse.

Si vous souhaitez insérer un espace entre les caractères, sélectionnez _-- (tiret bas).

Appuyez sur SEL lorsque vous avez trouvé le caractère souhaité.

Le curseur clignotant se déplace à la position suivante.

Si vous appuyez sur lorsque le huitième caractère (le plus à droite) clignote, le clignotement revient au premier caractère (le plus à gauche).

3 Répétez cette opération lorsque vous saisissez le nom. Jusqu'à huit caractères peuvent être saisis par disque.

3 Pour revenir à la lecture CD normale, appuyez sur PTY/FIL pendant au moins deux secondes.

Astuce

Pour effacer/corriger un nom, saisissez "_" (tiret bas) pour chaque caractère.

Afficher la mémoire du disque

Appuyez sur DSPL pendant la lecture CD.

Chaque fois que vous appuyez sur DSPL pendant la lecture CD, l'information dans la fenêtre de caractères change de la manière suivante :

Effacer la mémoire du disque

1 Appuyez sur (SOURCE) pour sélectionner le lecteur souhaité. 2 Lisez le CD et appuyez sur PTY/FILI pendant deux secondes. 3 Appuyez sur ⑤ tout en appuyant sur SEL. 4 Appuyez sur ou pour sélectionner le nom à effacer. 5 Appuyez sur SEL pendant deux secondes.

Le nom est effacé.

Répétez les étapes 4 et 5 pour effacer les autres noms.

6 Appuyez sur (PTY/FIL) pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Sélection d'une plage pour la lecture

(uniquement XR-C6090R)

Banque

(lecteur CD avec fonction de mémorisation spéciale)

Vous pouvez configurer l'appareil et ignorer les plages afin que seules celles que vous souhaitez soient lues.

1 Appuyez sur (PTY/FIL) pendant deux secondes. Appuyez ensuite brièvement sur (PTY/FIL).

Mode d'édition pour la fonction Banque

Remarque

Si vous n'avez pas nommé le disque, cette fonction ne peut pas être utilisée. Pour plus d'informations sur la façon de nommer les CD, voir page 16.

2 Appuyez sur l'un des côtés de (SEEK/AMS) pour sélectionner la plage à ignorer, puis appuyez sur (SEL).

L'indicateur passe de "PLAY" à "SKIP". Si vous voulez revenir à "PLAY", appuyez sur (SEL).

3 Répétez l'étape 2 pour régler "PLAY" ou "SKIP" sur toutes les plages. 4 Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture CD normal.

Remarque

• "SKIP" pour la lecture ou le saut des plages peut être sélectionné pour jusqu'à 24 plages.
• Vous ne pouvez pas régler le mode "SKIP" sur toutes les plages.

Lecture de certaines plages uniquement

Vous pouvez choisir : - BANK-ON si vous voulez lire les plages avec le réglage "PLAY". - BANK-INV si vous voulez lire les plages avec le réglage "SKIP".

1 Appuyez sur ④ pendant la lecture. "BANK" s'affiche dans la fenêtre. 2 Appuyez sur 4 pour sélectionner le mode souhaité.

Chaque fois que vous appuyez sur 4, la fenêtre change comme suit.

BANK-ON

La lecture démarre à partir de la plage suivante.

Si vous voulez revenir à la lecture normale, sélectionnez "BANK-OFF" à l'étape 2.

Informations supplémentaires

Consignes de sécurité

• Si vous avez garé la voiture en plein soleil et que la température à l'intérieur a considérablement augmenté, laissez le lecteur CD refroidir avant de l'utiliser.
• Si l'appareil n'est pas alimenté, vérifiez d'abord les connexions. Vérifiez le fusible si tout le reste est en ordre.
• Si aucun son ne provient d'un système à deux haut-parleurs, réglez la commande d'atténuation sur la position centrale. Lorsque la bande a été lue pendant longtemps, la cassette peut devenir chaude à cause de l'amplificateur de puissance intégré. Cela n'est pas dû à un défaut.

Si vous avez des questions ou des problèmes concernant l'appareil qui ne sont pas traités dans le manuel d'utilisation, contactez votre revendeur Sony le plus proche.

Pour maintenir une qualité sonore optimale

Veillez à ne pas renverser de jus ou d'alcool sur l'autoradio si vous avez un porte-gobelet à proximité. Si vous renversez accidentellement quelque chose sur l'appareil ou les cassettes, les têtes de lecture peuvent être endommagées, ce qui réduit la qualité sonore ou la détruit complètement. Les liquides de nettoyage de cassette n'éliminent pas le sucre des têtes de lecture.

Entretien des cassettes

Consignes d'entretien

Ne touchez pas la surface de la bande, car la saleté et la poussière peuvent encrasser les têtes de lecture. - Ne rangez pas les cassettes avec des équipements tels que des haut-parleurs ou des amplificateurs qui peuvent contenir des aimants, car cela peut effacer ou endommager la bande. - N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement basses ou à l'humidité. - Si la bande n'est pas suffisamment tendue, elle peut se coincer dans la machine. Insérez un stylo ou un objet similaire dans la roue pour enrouler la bande afin qu'elle soit correctement tendue avant de l'insérer.

Des cassettes en mauvais état et des étiquettes desserrées peuvent causer des problèmes lors de l'insertion ou du retrait d'une cassette. Retirez ou remplacez les étiquettes desserrées.

Cassettes de plus de 90 minutes

Les cassettes de plus de 90 minutes ne sont pas recommandées sauf pour une lecture continue. Les bandes utilisées pour fabriquer ces cassettes sont très fines et peuvent donc facilement s'étirer. Si ces bandes sont lues et arrêtées fréquemment, cela peut entraîner leur enroulement dans le mécanisme du lecteur de cassette.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'en utiliser un avec le bon ampérage. Si le fusible saute, vérifiez la connexion et remplacez le fusible. Si le fusible saute à nouveau après avoir été remplacé, cela peut être dû à un défaut interne. Dans ce cas, contactez votre revendeur Sony.

Avertissement

N'utilisez jamais un fusible avec un ampérage supérieur à celui du fusible fourni, car cela pourrait endommager l'autoradio.

Nettoyage des connexions

L'autoradio ne fonctionne pas correctement si les connexions entre l'appareil et la façade avant ne sont pas propres. Pour éviter cela, appuyez sur pour ouvrir la façade avant, puis retirez-la et nettoyez les connexions avec un coton-tige imbibé d'alcool. N'appuyez pas trop fort avec le coton-tige, car les connexions pourraient être endommagées.

Appareil principal

Dos de la façade avant

Retrait de l'autoradio

Boutons et leur emplacement

Des informations plus détaillées sur chaque bouton sont fournies à la page indiquée.

1 Bouton de sélection du mode de contrôle (SEL) 5, 10, 11, 13, 14, 16, 17 2 Bouton de sélection de la source (SOURCE) (TAPE/TUNER/CD/MD) 5, 7, 14, 16 3 Bouton de mode (MODE) ( ) En réception radio : Bouton de sélection de bande (BAND) 7 En lecture de cassette : Bouton de changement de sens de défilement de la bande 5 En lecture CD/MD : Sélection du changeur 14 4 Interrupteur POWER SELECT (sur le dessus) Pour plus d'informations, reportez-vous à la section concernant l'interrupteur POWER SELECT dans le manuel d'installation/connexions fourni. 5 Interrupteur d'alimentation (OFF) 4, 5 Bouton de recherche radio (SEEK/AMS) 5, 6, 8, 11, 14, 15, 17 7 Bouton d'éjection (EJECT/△) 5 Bouton de changement de mode d'affichage/réglage de l'heure (DSPL) 5, 6, 8, 14, 16 9 En réception radio : Boutons de présélection 7 En lecture de cassette/CD/MD :

① INTRO 6, 15 ② REPEAT 6, 15 XR-C6090R : SHUF/□□ 6, 15 XR-C5090R : SHUF 15 (4) BANK 17 (5) ATA 6 6 BLSKIP 6

10 Boutons de réglage du son + et - (volume/graves/aigus/gauche-droite/avant-arrière) 5, 13, 16 Bouton de déverrouillage de la façade avant (RELEASE) 4, 18 12 Bouton de réinitialisation (sur le devant de l'appareil, derrière la façade avant) Appuyez sur ce bouton avant la première mise en service de l'autoradio, après chaque remplacement de la batterie de la voiture, et lorsque les boutons ne fonctionnent pas correctement. 13 Bouton d'atténuation du son (ATT) 13 Bouton de sensibilité aux fréquences/mémorisation automatique (SENS/BTM) 7, 8, 10 15 Fenêtre d'affichage 16 XR-C6090R : Bouton de type de programme/mémorisation spéciale (PTY/FILE) 11, 16, 17 XR-C5090R : Bouton de fonction mémoire de disque (PTY) 11 17 Bouton de présélection radio/cassette (PRESET/DISC) 7, 15 En réception tuner : Sélection des stations présélectionnées 7 En lecture CD/MD : Changement de disque 15 Bouton de recherche automatique de fréquence/information routière (AF/TA) 9, 10 19 Commande D-BASS 13

Les illustrations de la façade avant dans ce manuel correspondent au modèle XR-C6090R.

Caractéristiques techniques

Lecteur de cassettes

Bande 4 pistes, 2 canaux stéréo. Pleurage et scintillement 0,08 % (WRMS). Réponse en fréquence 30-18 000 Hz. Rapport signal/bruit 64 dB (Dolby B NR*), 58 dB (Dolby NR au

• uniquement XR-C6090R

Radio pour voiture

FM

Plage de réception 87,5-108,0 MHz. Prise d'antenne : prise pour antenne de voiture. Fréquence intermédiaire 10,7 MHz. Sensibilité utile 9 dBf. Sélectivité 75 dB à 400 kHz. Rapport signal/bruit 65 dB (stéréo), 68 dB (mono)

Distorsion harmonique à 1 kHz 0,7 % (stéréo), 0,4 % (mono). Séparation 35 dB à 1 kHz. Réponse en fréquence 30 - 15 000 Hz

MW/LW

Plage de réception MW : 531-1 602 kHz, LW : 153-281 kHz. Prise d'antenne : prise pour antenne de voiture. Fréquence intermédiaire 10,71 MHz/450 kHz. Sensibilité MW : 30 μV, LW : 50 μV

Amplificateur

Sorties : prises de haut-parleur (prises plombées). Impédance des haut-parleurs : de 4 à 8 ohms. Puissance de sortie maximale 40 W × 4 (à 4 ohms)

Généralités

Sorties : câble de commande pour amplificateur, sortie de ligne arrière (1). Réglage de tonalité : graves ±8 dB à 100 Hz, aigus ±8 dB à 10 kHz. Alimentation : batterie de voiture 12 V, courant continu, négatif à la masse. Dimensions : environ 188 × 58 × 181 mm (l/h/p). Dimensions de montage : environ 182 × 53 × 164 mm (l/h/p). Poids : environ 1,2 kg. Accessoires fournis : pièces de montage fournies (1 jeu), commande rotative RM-X4S, étui pour panneau avant amovible (1). Accessoires en option : câbles de commande BUS (fournis avec câble de connexion à prise RCA) RC-61 (1 m), RC-62 (2 m). Sources audio en option, etc. : changeur CD CDX-715, CDX-605 (10 disques), changeur MD MDX-62, sélecteur de source audio XA-C30

Sous réserve de modifications.

Dépannage

La plupart des problèmes rencontrés avec l'autoradio peuvent être résolus à l'aide des informations de la liste ci-dessous.

Avant de parcourir la liste, vous devez vérifier que les instructions concernant l'utilisation de l'autoradio ont bien été suivies.

Généralités

Problem	Orsak/Åtgård
Ljudbortfall	• Justera volymen med ⊙. • Ställ nedtoningsreglaget i mittenläge i 2-högtalarsystemet.
Indikatorerna visas inte i teckenfönstret.	Ta loss frontpanelen och gör ren anslutningarna. I avsnittet "Rengöra anslutningar" under rubriken "Underhäll" finns en beskrivning på hur du gör.
Inget pipljud	• Du använder inte den inbyggda Förstärkaren,utan har anslutit en annan Förstärkare (tillval) till LINE OUT. • Varningssignalen dãmpas (sid 14).

Lecture de cassette

Problem	Orsak/Åtgård
Ljudstörningar	Bandhuvudet År smutsigt. → Rengör det.
AMS fungerar inte som det skå.	Störningar på oinspelade avsnitt mellan spåren.Det oinspelade avsnittet mellan två spår År für kort (kortare än fyra sekunder).▶■ på (SEEK/AMS) har tryckts in strax före börljan av{nasta spår.■▶■ på (SEEK/AMS) har tryckts in strax after spåretsr börljan.En langre paus eller att avsnitt med låg volym eller låg frekvens l accesses av som en oinspelad del.

Réception radio

Problem	Orsak/Åtgård
Det,går inte att förintälla en radiokanal.	Lagra rätt frekvens i minnet.Sändningen ar for svag.
Den automatiska kanalsökningen fungerar inte.	Sändningen ar for svag.→Ställ in kanalen manuellt.
"ST"blinkar i teckenfönstret.	Ställ in kanalen noggrant.Sändningen ar for svag.→Tryck på (SENS/BTM)for att koppla in enkanalig radiomottagning (MONO visas i teckenfönstret).

Fonctions RDS

Problem	Orsak/Åtgård
En sökning påbörjas nagra sekunder after att du har böjt lyssna.	Kanalen kan inte ta emot grafikprogram ell er har en svag signal. → Tryck på AF/TA sä att Funktionen slås av.
Inga grafikmeddelanden tas emot.	· Aktivera TA-funktionen. · Kanalen sönder inga grafikmeddelande trots att den är en grafikprogramkanal. → Byt kanal.
“NONE” visas.	Kanalen sönder ingen speciell typ av program.

Lecture de disque

Problem	Orsak/Åtgård
Ljudet hoppar.	Smutsig eller skadad skiva.

Codes d'erreur (lorsqu'un ou plusieurs lecteurs CD/MD sont connectés)

Les codes d'erreur suivants clignotent pendant environ cinq secondes dans la fenêtre d'affichage, tandis qu'un signal d'avertissement retentit.

Teckenfönster	Orsak	Lösning
NO MAG	Skivmagasinet har inte sats in i CD/ MD-spelaren.	Sätt i skivmagasinet med skivorna i CD-/MD-spelaren.
NO IISC	Det finns ingen skiva i skivmagasinet.	Ta ut magasinet och sätt i en skiva.
NG IISCS	Av naggon orsak kan inte en CD-/MD- skiva spelas upp.	Sätt i en annan CD-/MD-skiva.
ERROR	Skivan är smutsig.	Rengör skivan.
	Skivan har sats i upp och ned.	Sätt i skivan korrekt.
RESET	CD/MD-spelaren kan inte användas på grund av;nagot fel.	Tryck på Återställningsknappen (reset) på,enheten.
HI TEMP	Temperaturen overstiger 50°C.	Vänta tills temperaturen sjunker till under 50°C.

Si les solutions mentionnées ci-dessus ne vous aident pas à améliorer la situation, contactez votre revendeur Sony le plus proche.

Index

A

Fréquence alternative (AF) 9,10

ATT 13

Recherche automatique de musique (AMS) 6,14

Recherche automatique 7

Activation automatique (ATA) 6

B

BAL (balance) 13

Lecture de cassette 5

BAS (basses) 13

Banque 16, 17

Fonction BTM 7

C

Lecture de CD 14, 15, 16, 17

D

D-Bass 13

Dolby 6

E

Mode mono 7

F, G, H, I, J

FAD (recto-verso) 13

Panneau avant 4

K

Horloge 5

L

Recherche locale (LCL) 8

M, N, O

Recherche manuelle 7,15

Lecture MD 14, 15

P, Q

Bip sonore 14

Type de programme (PTY) 11

R

Radio 7,8

RDS (Radio Data System) 8,9,10,11

Skippa oinspelade delar 6

Skivminne 16

Slumpmässig spelning 15

Snabbsökning 6,15

Snabbvalssökning 8

Spola bakåt 5

Spola framåt 5

Säkring 18

Teckenfönster 6,8,9,14,16

Trafikmeddelande (TA) 9,10

Trafikprogram (TP) 9

TRE (diskant) 13

Répétition de lecture 6,15

V, W, X, Y, Z

Signal d'avertissement 4

Commande rotative 4,12,13

A, A, O

Réinitialisation 4

Bienvenue !

Merci d'avoir acquis l'autoradio stéréo avec lecteur de cassettes de Sony. Cet appareil vous permet d'utiliser diverses fonctions avec la commande rotative.

Outre la lecture de cassettes et la radio, vous pouvez faire fonctionner le système en connectant un appareil CD/MD* en option.

• Vous pouvez connecter un changeur de CD, un changeur de MD, un lecteur de CD ou un lecteur de MD.

Uniquement pour cet appareil

Comment venir

Réinitialiser l'appareil. 4

Pour retirer la façade avant 4

Préparation de la commande rotative. 4

Réglage de l'horloge 5

Lecteur de cassettes

Écouter une cassette 5

Reproduire une cassette en plusieurs modes de lecture .... 6

Radio

Mémorisation automatique des stations — Fonction de mémoire de la meilleure syntonisation (BTM) 7

Mémorisation uniquement des stations souhaitées 7

Réception des stations mémorisées 7

RDS

Description de la fonction RDS. 8

Comment afficher le nom de la station 8

Syntoniser automatiquement le même programme — Fréquences alternatives (AF) 9

Écouter les informations sur le trafic 10

Préprogrammer des stations RDS avec les données AF et TA. 10

Comment localiser une station par type de programme 11

Régler automatiquement l'horloge 12

Autres fonctions

Utiliser la commande rotative 12

Réglage des caractéristiques du son 13

Atténuer le son 14

Changer le son et la tonalité du signal sonore 14

Avec équipement en option

Lecteur CD/MD

Lire un CD/MD 15

Rechercher des plages — Fonction de recherche séquentielle 15

Lire des plages en boucle — Lecture répétitive 16

Lire des plages dans un ordre aléatoire — Lecture aléatoire 16

Identification des CD (uniquement pour le modèle XR-C6090R) -- Attribution de titres (lecteur CD avec fonction de fichier personnel) 16

Sélection des plages spécifiques à lire (uniquement pour le modèle XR-C6090R) — Banque (lecteur CD avec fonction de fichier personnel) 17

Informations supplémentaires

Précautions 18

Maintenance 19

Démontage de l'appareil 20

Localisation des touches 21

Spécifications 22

Manuel de résolution de problèmes 23

Index 25

Réinitialiser l'appareil

Avant de mettre l'appareil en fonctionnement pour la première fois ou après avoir remplacé la batterie de l'automobile, vous devez réinitialiser l'appareil.

Appuyez sur le bouton de réinitialisation avec un objet pointu, par exemple un stylo à bille.

Bouton de réinitialisation

Remarque

Lorsque vous appuyez sur le bouton de réinitialisation, tous les programmes mémorisés et toutes les fonctions de mémoire sont effacés.

Pour retirer le panneau frontal

Le panneau frontal peut être retiré pour éviter que l'appareil ne soit volé.

1. Appuyez sur OFF. 2. Appuyez sur (RELEASE) pour libérer le panneau avant, puis retirez-le délicatement en le tirant vers l'extérieur.

Remarques

• Ne laissez pas tomber le panneau avant lorsque vous le retirez.
• Si vous appuyez sur (RELEASE) pour retirer le panneau avant alors que l'appareil est allumé, l'appareil s'éteint automatiquement pour ne pas endommager les haut-parleurs.

Pour remettre le panneau avant

Enclenchez la partie A du panneau avant dans la partie B de l'appareil, comme indiqué sur la figure, en exerçant une pression sur le panneau jusqu'à ce qu'il s'enclenche avec un clic.

Remarques

• Vérifiez que le panneau avant est orienté dans le bon sens (côté supérieur vers le haut) lorsque vous le remettez en place, car il ne peut pas être monté à l'envers.
• N'appuyez pas trop fort sur le panneau avant lors de son installation sur l'appareil. Il suffit de le presser légèrement contre l'appareil.
• Lorsque vous retirez le panneau avant pour l'emporter avec vous, rangez-le dans la boîte fournie.
• N'appuyez pas trop fort et n'exercez pas de pression excessive sur les écrans du panneau avant.
• N'exposez pas le panneau avant à la lumière directe du soleil, à des sources de chaleur telles que des conduits d'air chaud ou à l'humidité. Ne le laissez jamais sur le tableau de bord, etc. d'une voiture garée en plein soleil, où la température peut augmenter considérablement.

Alarme d'avertissement

Si vous retirez la clé de contact pour la mettre en position OFF avant de retirer le panneau avant, l'alarme d'avertissement s'active et un signal sonore retentit pendant quelques secondes (uniquement si l'interrupteur POWER SELECT est réglé sur A).

Si vous connectez un amplificateur de puissance en option à LINE OUT et que vous n'utilisez pas l'amplificateur intégré, désactivez le son du signal sonore.

Préparation du commutateur rotatif

Lors du montage du commutateur rotatif, collez l'étiquette appropriée, comme illustré ci-dessous.

XR-C6090R :

XR-C5090R :

Réglage de l'horloge

L'horloge a une graduation numérique de 24 heures.

Par exemple, réglez-la sur 10:08.

1. Appuyez sur DSPL pendant deux secondes.

Le chiffre des heures commence à clignoter.

Réglez le chiffre des heures.

sens inverse

sens horaire

2. Appuyez légèrement sur SEL.

Le chiffre des minutes commence à clignoter.

3. Réglez les chiffres des minutes.

sens régressif

sens progressif

2 Appuyez légèrement sur DSPL.

L'horloge commence à fonctionner.

Remarque

Si l'interrupteur POWER SELECT situé sur la partie supérieure de l'appareil est en position , vous ne pouvez pas régler l'horloge à moins de mettre l'appareil sous tension. Réglez l'horloge après avoir allumé la radio.

Lecteur de cassettes

Écouter une cassette

Introduisez une cassette.

La lecture démarre automatiquement.

Si vous avez déjà introduit une cassette, appuyez plusieurs fois sur SOURCE jusqu'à ce que l'indication "PLAY" apparaisse.

La face tournée vers le haut est en cours de lecture.

La face tournée vers le bas est en cours de lecture.

Astuce

Pour changer le sens de défilement de la bande, appuyez sur MODE (▶) pendant la lecture.

Para	Carregue em
Parar a reprodução	OFF
Ejectar a Cassete	▲

Rebobinagem rápida da fita

Durante a reprodução, carregue num dos lados de (SEEK/AMS) durante mais de dois segundos.

Rebobinagem / Avanço rápido

Para iniciar a reprodução durante o avanço rápido ou rebobinagem, carregue em MODE (▶).

Localizar o início de uma faixa

Sensor automático de música (AMS)

Pode saltar um máximo de 9 faixas de uma vez.

Durante a reprodução, carregue levemente num dos lados de

SEEK/AMS

Para localizar as faixas anteriores

Para localizar as faixas seguintes

Nota

A função AMS pode não funcionar:

• se os espaços em branco entre as faixas forem inferiores a 4 segundos; se houver ruídos entre as faixas;
• se houver secções longas com um volume de som baixo ou secções sem som.

Comment modifier les éléments de l'affichage

Chaque fois que vous appuyez sur DSPL, les éléments affichés à l'écran changent de la manière suivante :

▷ Lecture de cassettes Horloge

Fréquence*

• Pendant que la fonction AF/TA est activée.

Lecture d'une cassette sur différents modèles

Recherche de la plage souhaitée

— Fonction de recherche séquentielle

Appuyez sur ① pendant la lecture.

L'indication "INTRO" apparaît à l'écran.

Les 10 premières secondes de toutes les plages sont lues.

Lorsque vous trouvez la plage souhaitée, appuyez à nouveau sur la même touche. L'appareil revient en mode de lecture normal.

Lecture répétitive de plages

— Fonction de lecture répétitive

Appuyez sur ② pendant la lecture.

L'indication "REP" apparaît à l'écran.

Lorsque la plage reproduite se termine, elle est reproduite à nouveau depuis le début.

Pour annuler cette fonction, appuyez à nouveau sur ②.

Passer à la radio pendant le rembobinage d'une cassette — Fonction ATA (Activer la syntonisation automatique)

Appuyez sur ⑤ pendant la reproduction.

L'indication "ATA" apparaît à l'écran.

Pendant l'avance rapide ou le rembobinage, appuyez sur (SEEK/AMS). Après deux secondes, la radio s'allume automatiquement.

Pour annuler cette fonction, appuyez à nouveau sur ⑤.

Ignorer automatiquement les espaces blancs pendant la reproduction de la bande

— Fonction Ignorer les espaces blancs

Appuyez sur 6 pendant la reproduction.

L'indication "BL SKIP" apparaît à l'écran.

Les espaces blancs d'une durée supérieure à huit secondes sont sautés automatiquement pendant la reproduction de la cassette.

Pour annuler cette fonction, appuyez à nouveau sur 6.

Reproduire une cassette enregistrée avec le système Dolby B NR (uniquement pour les modèles XR-C6090R)

Appuyez sur ③ lorsque vous souhaitez écouter une cassette enregistrée avec le système Dolby * B NR.

L'indication "D" apparaît sur l'afficheur.

Pour annuler cette fonction, appuyez à nouveau sur ③.

• Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation.

DOLBY et le symbole double D sont des marques de Dolby Laboratories Licensing Corporation.

Mémorisation automatique des stations

— Fonction de mémoire de la meilleure syntonisation (BTM)

Cette fonction effectue la recherche et la mémorisation automatiques des stations de meilleure réception dans chaque bande, par ordre de fréquence.

PRÉVENTION CONTRE LES ACCIDENTS !

Si vous conduisez, utilisez la syntonisation automatique et la syntonisation préprogrammée en mémoire au lieu de la syntonisation manuelle.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner.

Chaque fois que vous appuyez sur (SOURCE), l'indication de la source change dans l'ordre suivant :

2 Appuyez plusieurs fois sur MODE pour sélectionner la bande.

Chaque fois que vous appuyez sur MODE, l'indication de la bande change dans l'ordre suivant :

3 Appuyez sur (SENS/BTM) pendant...

Notes

• L'appareil ne mémorise pas les stations à signaux faibles sur les touches numériques de mémoire. Si vous ne pouvez pas syntoniser certaines stations, des touches préprogrammées restent libres.
• Lorsqu'un numéro préprogrammé apparaît à l'écran, l'appareil commence à mémoriser les stations à partir de celle indiquée à l'écran.

Mémoriser uniquement les stations souhaitées

Vous pouvez mémoriser, sur les touches numériques de mémoire, plus de 6 stations dans chaque bande (FM1, FM2, FM3, MW ou LW) dans l'ordre souhaité. Vous pouvez donc mémoriser 18 stations FM.

Si vous essayez de mémoriser une autre station sur la même touche numérique préprogrammée, la station la plus récemment mémorisée est effacée.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez sur (SEEK/AMS) pour localiser la station que vous souhaitez mémoriser sur la touche numérique préprogrammée. 4 Appuyez sur la touche numérique de mémoire souhaitée (de ① à ⑥) pendant environ 2 secondes.

Le numéro de la touche numérique de mémoire sélectionnée apparaît à l'écran.

Réception des stations mémorisées

1 Appuyez plusieurs fois sur SOURCE pour sélectionner le tuner. 2 Appuyez plusieurs fois sur MODE pour sélectionner la bande. 3 Appuyez brièvement sur la touche numérique préprogrammée (1 à 6) où la station souhaitée est mémorisée.

Astuce

Appuyez sur l'un des côtés de PRESET/DISC pour syntoniser, dans l'ordre, les stations mémorisées (fonction de recherche préprogrammée).

Si la réception FM stéréo est de mauvaise qualité

— Mode mono

Appuyez légèrement sur (SENS/BTM) jusqu'à ce que l'indicateur "MONO" s'allume à l'écran.

Comment modifier les éléments de l'afficheur

Chaque fois que vous appuyez sur DSPL, les indications de l'afficheur changent alternativement entre la fréquence et l'horloge.

Si vous ne parvenez pas à syntoniser une station préprogrammée

Appuyez sur l'un des côtés de (SEEK/AMS) pour rechercher une station (fonction de syntonisation automatique).

La recherche s'arrête lorsqu'une station est syntonisée. Appuyez plusieurs fois sur l'un des côtés de la touche jusqu'à ce que la station souhaitée soit syntonisée.

Remarque

Si la syntonisation automatique s'arrête trop fréquemment, appuyez sur (SENS/BTM) pendant un moment jusqu'à ce que l'indication "LCL" s'allume à l'afficheur (mode de recherche locale). Seules les stations dont le signal est relativement fort sont syntonisées.

Astuce

Si vous connaissez la fréquence de la station souhaitée, appuyez sans relâcher sur l'un des côtés de SEEK/AMS jusqu'à ce que la station désirée soit syntonisée (syntonisation manuelle).

RDS

Description de la fonction RDS

Le système RDS (Radio Data System) est un service de transmission qui permet aux stations FM d'envoyer des informations numériques supplémentaires en plus du signal normal des programmes de radio. Le système stéréo de l'autoradio offre plusieurs services. Les voici : syntoniser automatiquement le même programme, écouter les informations sur le trafic et localiser une station par type de programme.

Remarques

• Toutes les fonctions RDS ne sont pas disponibles selon le pays ou la région.
• Le RDS peut ne pas fonctionner correctement si le signal n'est pas suffisamment fort ou si la station que vous syntonisez ne transmet pas de données RDS.

Comment afficher le nom de la

Le nom de la station syntonisée s'allume sur l'écran.

Sélectionnez une station FM.

Lorsque vous syntonisez une station FM qui transmet des données RDS, le nom de la station apparaît à l'écran.

FM I BBC F M

Remarque

L'apparition de "*" indique que vous syntonisez une station RDS.

Comment modifier les éléments de l'écran

Chaque fois que vous appuyez sur DSPL, les éléments affichés à l'écran changent de la manière suivante :

→ Fréquence → Heure → Nom de la station.

Remarque

Le message "NO NAME" s'allume si la station syntonisée ne transmet pas de données RDS.

Syntoniser automatiquement le même programme

Fréquences alternatives (AF)

La fonction Fréquences Alternatives (AF) sélectionne et resyntonise

automatiquement une station du réseau qui a le signal le plus fort. Si vous utilisez cette fonction, vous pouvez toujours écouter le même programme pendant un long voyage sans avoir à resyntoniser manuellement la station.

Les fréquences changent automatiquement

1 Sélectionnez une station FM. 2 Appuyez sur AF / TA jusqu'à ce que l'indication "AF" apparaisse à l'écran.

L'appareil commence à chercher dans le même réseau une station alternative qui a un signal plus fort.

Remarque

S'il n'existe pas de station dans la zone et que vous n'avez pas besoin de chercher une station alternative, désactivez la fonction AF en appuyant sur AF / TA jusqu'à ce que l'indication "AF" disparaisse.

Comment modifier les éléments de l'écran

Chaque fois que vous appuyez sur AF / TA, les éléments de l'écran changent de la manière suivante :

* Sélection pour activer les fonctions AF et TA.

Remarques

• L'indication "NO AF" et le nom de la station clignotent en alternance, si l'appareil ne parvient pas à localiser une station alternative dans le réseau.

L'appareil commence à chercher une autre fréquence avec les mêmes données PI (Identification du programme) et l'indication "PI seek" apparaît sans que le son ne soit audible. Si l'appareil ne parvient pas à syntoniser une autre fréquence, l'indication "NO PI" apparaît et l'appareil revient à la fréquence précédemment sélectionnée.

Écouter un programme régional

La fonction "REG" (programme régional activé) de cet appareil vous permet de rester syntonisé sur un programme régional sans avoir à changer pour une autre station régionale. (N'oubliez pas que vous devez activer la fonction AF.) L'appareil est préréglé en usine sur "REG", mais si vous souhaitez désactiver cette fonction, procédez comme suit.

Appuyez sur AF/TA pendant plus de deux secondes jusqu'à ce que l'indication "REG" disparaisse de l'écran.

Si vous désactivez la fonction "REG", l'appareil peut passer à une autre station régionale au sein du même réseau.

Remarque

Fonction Local Link (liaison locale) (Royaume-Uni uniquement)

La fonction Local Link vous permet de sélectionner d'autres stations locales, même si elles ne sont pas mémorisées sur les touches préprogrammées.

1. Appuyez sur une touche numérique préprogrammée sur laquelle vous avez mémorisé une station locale. 2. Appuyez à nouveau sur la touche numérique de la station locale dans un délai de cinq secondes. 3. Répétez l'opération jusqu'à ce que vous syntonisiez la station locale souhaitée.

Écouter les informations sur le trafic

Les données relatives aux informations sur le trafic (TA) et au programme de trafic (TP) vous permettent de syntoniser automatiquement une station FM qui diffuse des informations sur le trafic, même si vous écoutez d'autres sources de programme.

Appuyez sur (AF/TA) jusqu'à ce que l'indication "TA" ou "AF TA" s'allume à l'écran.

L'appareil commence à rechercher les stations qui diffusent des informations sur le trafic. L'indication "TP" s'allume à l'écran lorsque l'appareil trouve une station qui diffuse des informations sur le trafic.

Lorsque les informations sur le trafic commencent, l'indication "TA" clignote, puis s'éteint à la fin de la transmission des informations.

Suggestion

Si vous écoutez d'autres sources de programme, l'appareil bascule automatiquement sur les informations et revient à la source de programme précédente à la fin de la transmission.

Notas

• Se a estação recebida não transmitir informações sobre o trânsito, a indicação "NO TP" piscará durante cinco segundos. Depois, o aparelho começa a procurar uma estação que transmita informações sobre o trânsito.
• Se a indicação "EON" aparecer no visor com a indicação "TP", a estação atual utiliza os avisos de tráfego das outras estações existentes na mesma rede.

Para cancelar a transmissão de informações de trânsito

Carregue levemente em AF/TA.

Para cancelar todas as transmissões de informações sobre o trânsito, desative a função mediante o pressionamento de AF/TA, de modo que "AF" desapareça.

Pré-regular o volume das informações sobre o trânsito

Pode regular previamente o nível de volume de som das informações sobre o trânsito para não perder a sua transmissão. Quando se iniciarem as informações sobre o trânsito, o volume é regulado automaticamente para o nível pré-programado.

1. Selecione o nível de volume de som pretendido. 2. Carregue em ③ ao mesmo tempo que carrega em SEL.

Aparece "TA VOL" e a predefinição é memorizada.

Receber informações de emergência

Se for transmitida uma informação de emergência quando estiver a ouvir rádio, o aparelho muda automaticamente para esse programa. Se estiver a ouvir uma fonte que não seja rádio, ouvirá os avisos de emergência se AF ou TA estiverem na posição ON. O aparelho muda então, automaticamente, para esses avisos, seja qual for o programa que está a ouvir nesse momento.

Pré-programar estações RDS com dados AF e TA

Quando pré-programar estações RDS, o aparelho memoriza os dados de cada uma das estações juntamente com a frequência respectiva, para que não tenha de ativar a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar várias definições (AF, TA, ou ambas) para estações pré-programadas individualmente ou a mesma definição para todas as estações pré-programadas.

Como pré-programar a mesma definição para todas as estações pré-programadas

1 Sélectionnez une bande FM. 2 Appuyez plusieurs fois sur AF/TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA).

Si vous désactivez la fonction "AF TA", vous mémorisez non seulement les stations RDS mais aussi les stations FM non RDS.

3 Appuyez sur (SENS/BTM) pendant quelques secondes.

Comment prérégler différents réglages pour chaque station préréglée

1 Sélectionnez une bande FM et syntonisez la station souhaitée. 2 Appuyez plusieurs fois sur AF/TA et sélectionnez "AF", "TA" ou "AF TA" (pour les fonctions AF et TA). 3 Appuyez sur la touche numérique préréglée pendant deux secondes jusqu'à ce que l'indication "MEM" apparaisse à l'écran.

Répétez l'opération à partir de l'étape 1 pour mémoriser d'autres stations.

Conseil

Si vous souhaitez modifier le réglage AF et/ou TA prédéfini après avoir syntonisé la station préréglée, vous pouvez le faire en activant/désactivant la fonction AF ou TA.

Comment localiser une station par type de programme

Vous pouvez localiser la station souhaitée en sélectionnant l'un des thèmes de programme énumérés ci-dessous.

Remarque

Dans les pays ou régions où les données EON ne sont pas transmises, cette fonction ne peut être utilisée que pour les stations déjà syntonisées.

Tipos de programa	Visor
Noticias	NEWS
Negócios	AFFAIRS
Informação	INFO
Desporto	SPORT
Educação	EDUCATE
Teatro	DRAMA
Culturais	CULTURE
Científicos	SCIENCE
Vários	VARIED
Música popular	POP M
Música rock	ROCK M
Música ligeira	M.O.R. M
Música clássica ligeira	LIGHT M
Música clássica erudita	CLASSICS
Outro tipo de música	OTHER M
Meteorologia	WEATHER
Finanças	FINANCE
Programas paracriancies	CHILDREN

Tipos de programa	Visor
Assuntos sociais	SOCIAL A
Religião	RELIGION
Programas com chamadas Telecomáticas	PHONE IN
Viagens	TRAVEL
Lazer	LEISURE
Jazz	JAZZ
Música “Country”	COUNTRY
Música Nacional	NATION M
Músicas dos velhos tempos	OLDIES
Música “folk”	FOLK M
Documentários	DOCUMENT
Não especified	NONE

Remarque

Vous ne pouvez pas utiliser cette fonction dans certains pays où il n'existe pas de données PTY (sélection du type de programme).

1 Appuyez sur PTY pendant la réception FM jusqu'à ce que l'indication "PTY" s'allume à l'écran.

Le nom du type de programme actuel s'affiche si la station transmet les données PTY. "-----" s'affiche si la station reçue n'est pas une station RDS ou si les données RDS n'ont pas été reçues.

2 Appuyez plusieurs fois sur PTY jusqu'à ce que le type de programme souhaité apparaisse à l'écran.

Le type de programme apparaît comme indiqué dans le tableau ci-dessus. Notez que vous ne pouvez pas sélectionner "NONE" (non spécifié) pour la recherche.

PTY

SPORT

3 Appuyez sur l'un des côtés de (SEEK/AMS).

L'appareil commence à rechercher une station qui diffuse le type de programme sélectionné. Lorsque l'appareil trouve le programme, le type de programme réapparaît pendant cinq secondes.

L'indication "NO" apparaît et le type de programme s'affiche en alternance pendant cinq secondes si l'appareil ne parvient pas à localiser le type de programme. Ensuite, l'appareil revient à la station précédente.

Réglage automatique de l'horloge

Grâce à la réception des données CT (heure de l'horloge), il est possible de régler automatiquement l'horloge du système.

Pendant la réception FM, appuyez sur ② en même temps que sur SEL.

L'indication "CT" apparaît à l'écran et l'horloge est réglée.

Pour annuler la fonction CT

Appuyez à nouveau sur les touches /DD.

Remarques

• La fonction CT peut ne pas s'exécuter, même si une structure RDS est reçue.
• La fonction CT peut ne pas régler l'heure avec exactitude.

Autres fonctions

Utilisation de la commande rotative

La commande rotative fonctionne en appuyant sur les touches et/ou en tournant les commandes.

Vous pouvez contrôler le dispositif optionnel CD/MD à l'aide de la commande rotative.

Appuyer sur les touches (touches SOURCE et MODE)

Chaque fois que vous appuyez sur la touche SOURCE, la source du programme change de la manière indiquée ci-dessous :

TAPE → TUNER → CD → MD

Si vous appuyez sur (MODE), le mode de fonctionnement change dans l'ordre suivant :

• le sens de défilement de la bande.
• la bande, FM1 → FM2 → FM3 → MW → LW.
• le dispositif CD/MD.

Suggestion

Vous pouvez allumer cet appareil en tournant la commande (SOURCE) sur le bouton rotatif.

Tournez les commandes (commande SEEK/AMS)

Tournez lentement la commande et relâchez-la pour :

• Localiser le début des plages de la cassette. Tournez sans relâcher la commande et relâchez-la pour rembobiner rapidement la cassette. Pour la lecture, tournez à nouveau sans relâcher la commande et relâchez-la ensuite.
• Localiser une plage spécifique sur un disque. Tournez la commande sans la relâcher jusqu'à trouver le point de la plage souhaitée. Ensuite, relâchez la commande pour que l'appareil commence la lecture.
• Syntoniser automatiquement les stations. Tournez la commande sans la relâcher pour syntoniser une station spécifique.

Si vous tournez et poussez simultanément la commande (commande PRESET/DISC)

Poussez et tournez la commande pour :

• Syntoniser les stations mémorisées sur la touche de mémoire.
• Changer de disque.

Autres opérations

Tournez la commande VOL pour régler le volume du son.

Appuyez sur OFF pour éteindre l'appareil.

XR-C6090R :

Appuyez sur FILE pendant deux secondes pour changer la mémoire du disque.

XR-C5090R :

Appuyez sur DPSL pour changer les éléments affichés à l'écran.

Changer la direction de fonctionnement des commandes

La direction de fonctionnement des commandes est programmée en usine comme illustré ci-dessous.

Si vous devez monter la commande rotative sur le côté droit de la colonne, vous pouvez inverser la direction de fonctionnement des commandes.

Appuyez sur SEL en même temps que vous poussez la commande VOL.

Réglage des caractéristiques sonores

1 Sélectionnez la caractéristique à régler en appuyant plusieurs fois sur SEL.

VOL (volume) → BAS (graves) → TRE (aigus) → BAL (gauche-droite) → FAD (avant-arrière)

2 Réglez la caractéristique sélectionnée en appuyant sur ⊕ ou ⊖.

Effectuez le réglage dans les trois secondes suivant la sélection (après trois secondes, la touche servira à nouveau de touche de contrôle du volume).

Atténuer le son

Appuyez sur ATT.

L'indication "ATT" commence à clignoter.

Pour obtenir le volume sonore précédent, appuyez à nouveau sur la même touche.

Modifier le son et la tonalité du signal sonore

Renforcer le son des graves

D-bass

Vous pouvez obtenir des graves avec un son net et puissant. La fonction D-bass intensifie le signal des basses fréquences en créant une courbe plus précise que la courbe conventionnelle de renforcement des graves.

Vous pouvez entendre la ligne des graves avec plus de netteté même si le son des voix a le même volume. Vous pouvez accentuer et régler le son des graves facilement à l'aide de la commande D-BASS. Cet effet est similaire à celui obtenu lors de l'utilisation d'un système optionnel de "subwoofer".

De plus, la fonction D-bass numérique* crée un son de graves plus puissant et plus net que celui obtenu avec la fonction D-bass analogique.

D-Bass numérique

D-Bass analogique

Régler la courbe des graves

Tournez la bague D-BASS pour régler le niveau des graves (1, 2 ou 3).

L'indication "D-BASS*" apparaît à l'écran.

Pour annuler, tournez la bague sur la position OFF.

• Si le chargeur de CD en option est équipé de la fonction D-BASS numérique, l'indication "DIGITAL D-BASS" apparaît à l'écran pendant la lecture du CD.

Remarque

Si le son des graves est déformé, réglez-le avec la commande D-BASS ou avec le bouton de contrôle du volume.

Atténuer le signal sonore

Appuyez simultanément sur 6 et sur SEL.

Pour réactiver le signal sonore, appuyez à nouveau sur ces touches.

Remarque

Si vous connectez un amplificateur de puissance en option à LINE OUT et que vous n'utilisez pas l'amplificateur intégré, désactivez le signal sonore.

Changer la couleur de la lumière de l'afficheur

Appuyez simultanément sur ① et sur SEL.

Vous pouvez choisir le vert ou l'ambre.

Avec l'équipement en option Dispositif de CD/MD

Cet appareil peut contrôler un maximum de sept dispositifs externes de CD/MD avec cette configuration :

Dispositif de CD - maximum de cinq

Dispositif de MD - maximum de cinq.

Toute combinaison jusqu'à sept fonctionne.

Reproduire un CD/MD

Appuyez sur SOURCE jusqu'à ce que l'indication du périphérique souhaité s'affiche.

La lecture du CD/MD commence.

Si un périphérique CD/MD est connecté, toutes les pistes sont lues depuis le début.

Sélectionner des périphériques CD/MD (si plusieurs périphériques CD/MD sont connectés)

Appuyez plusieurs fois sur MODE pour sélectionner le périphérique CD/MD souhaité.

Modifier les éléments affichés

Chaque fois que vous appuyez sur DSPL pendant la lecture d'un CD/MD, l'affichage change de la manière suivante :

1 S'il n'y a pas de nom préenregistré pour un CD ou un MD, l'indication « NO NAME » s'affiche. 2 Si le nom de piste d'un MD n'est pas préenregistré, l'indication « NO NAME » s'affiche.

Conseil

Si le nom du MD est trop long, seuls les huit premiers caractères s'affichent.

Localiser une piste espagnole

— Fonction AMS (Capteur de musique automatique)

Pendant la lecture, appuyez une fois sur l'un des côtés de (SEEK/AMS) pour chaque piste que vous souhaitez sauter.

Pour localiser les pistes précédentes Pour localiser les pistes suivantes

Localiser un point spécifique d'une piste — Recherche manuelle

Pendant la lecture, tournez la molette dans un sens ou dans l'autre (SEEK/AMS). Relâchez la touche lorsque la piste souhaitée est atteinte.

Pour rechercher en arrière / Pour rechercher en avant

Changer de disque

Pendant la lecture, tournez la molette dans un sens ou dans l'autre (PRESET/DISC).

Pour revenir au disque précédent / Pour passer au disque suivant

Recherche de pistes

— Fonction de recherche séquentielle

Les 10 premières secondes de toutes les pistes du disque sont lues dans l'ordre. Après avoir déterminé le premier disque, le disque suivant est lu.

Appuyez sur ① pendant la lecture.

L'indication "INTRO" apparaît à l'écran.

Lorsque vous trouvez la piste souhaitée, appuyez à nouveau sur la même touche. L'appareil revient au mode de lecture normale de CD/MD.

Répéter des pistes

— Lecture répétitive

Pour répéter une piste

Appuyez sur ② pendant la lecture d'un CD/MD pour obtenir la référence "REP 1".

Pour répéter un disque

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que l'indication "REP 2" s'affiche.

Pour répéter tous les disques du dispositif actuel

Appuyez plusieurs fois sur ② pendant la lecture d'un CD/MD jusqu'à ce que l'indication "REP 3" s'affiche.

La fonction de ② change cycliquement de la manière suivante :

* "REP 3" uniquement lorsque deux ou plusieurs dispositifs CD/MD sont connectés à l'appareil.

Lecture des plages dans un ordre aléatoire

— Lecture aléatoire

Pour lire les plages du disque actuel dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que l'indication "SHUF 1" s'affiche.

Pour lire tous les disques du dispositif dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que l'indication "SHUF 2" s'affiche.

Pour lire tous les disques des dispositifs CD/MD actuellement connectés dans un ordre aléatoire

Appuyez plusieurs fois sur ③ pendant la lecture d'un CD/MD jusqu'à ce que l'indication "SHUF 3" s'affiche.

La fonction de ③ change cycliquement de la manière suivante :

* "SHUF 3" uniquement lorsque deux ou plusieurs appareils CD/MD sont connectés à l'appareil.

Remarque

Les appareils CD/MD fonctionnent séparément.

Si vous appuyez sur ① pendant la lecture aléatoire, les 10 premières secondes de toutes les plages sont lues aléatoirement.

Identification des CD

(Uniquement pour le modèle XR-C6090R)

— Attribution de titres

(Appareil CD avec fonction de fichier personnel)

Vous pouvez donner un nom personnalisé à chaque disque. Vous pouvez saisir jusqu'à 8 caractères pour chaque CD. Si vous donnez un nom à un CD, vous pouvez localiser un CD par son nom et sélectionner les plages spécifiques pour la lecture.

1 Reproduisez le CD et appuyez sur PTY/FILER pendant deux secondes.

2 Saisissez les caractères.

1 Appuyez sur + pour sélectionner les caractères souhaités.

(A → B → C → ... Z → 0 → 1 → 2 → ... 9 → + → - →* → / → → gt; → lt; → . →_ -)

Si vous appuyez sur () , les caractères apparaissent dans l'ordre inverse.

Si vous souhaitez insérer un espace entre les caractères, sélectionnez " _ " (trait de soulignement).

2 Appuyez sur SEL pour localiser le caractère souhaité.

Le curseur clignotant se déplace à l'état suivant.

Si vous appuyez sur SEL, le caractère suivant clignote (le caractère le plus à droite). Ensuite, il revient au premier caractère (le plus à gauche).

3 Si vous voulez saisir le titre complet, répétez les étapes 1 et 2.

3 Pour revenir au mode de lecture normale des CD, appuyez sur PTY/FILE pendant deux secondes.

Suggestion

Pour effacer/corriger un nom, saisissez " _ " (tiret bas) pour chaque caractère.

Affichage de la liste des titres

Appuyez sur DSPL pendant la lecture du CD.

Lorsque vous appuyez sur DSPL pendant la lecture du CD, l'affichage change de la manière suivante :

Effacer la liste des titres

1 Appuyez sur SOURCE pour sélectionner le lecteur de CD. 2 Lisez le CD et appuyez sur PTY/FILE pendant deux secondes.

3 Appuyez simultanément sur ⑤ et sur SEL. 4 Appuyez sur ① ou sur ② pour sélectionner le titre que vous voulez effacer. 5 Appuyez sur SEL pendant quelques secondes.

Répétez les étapes 4 et 5 si vous voulez effacer d'autres noms.

6 Appuyez sur PTY/FILE pendant deux secondes.

L'appareil revient au mode de lecture normale des CD.

Sélection des plages spécifiques à lire

(Uniquement pour le modèle XR-C6090R)

— Banque

(Lecteur de CD avec fonction de fichier personnel)

Si vous avez identifié le disque, vous pouvez programmer l'appareil pour ne lire que les plages souhaitées.

1 Commencez la lecture du disque et maintenez enfoncée la touche (PTY/FILE) pendant deux secondes. Ensuite, appuyez brièvement sur (PTY/FILE).

Mode d'édition de la banque de données

Remarque

Si vous n'avez pas identifié le disque, vous ne pouvez pas utiliser cette fonction. Pour plus d'informations, consultez

"Identification d'un CD" à la page 16.

2 Appuyez sur l'un des côtés de (SEEK/AMS) pour sélectionner le numéro de la plage que vous souhaitez enregistrer, puis appuyez sur SEL.

L'indication à l'écran passe de "PLAY" à "SKIP". Si vous voulez revenir à l'indication

"PLAY", appuyez à nouveau sur (SEL).

Suite à la page suivante →

3 Pour passer du mode "PLAY" au mode "SKIP" sur toutes les pistes, répétez l'étape 2. 4 Appuyez sur PTY/FILD pendant quelques secondes.

L'affichage revient au mode de lecture normal.

Remarques

• Vous pouvez régler le mode "SKIP" sur un maximum de 24 pistes.
• Vous ne pouvez pas programmer le mode "SKIP" sur toutes les pistes.

Lire uniquement les pistes spécifiques

Vous pouvez sélectionner :

• BANK-ON pour lire les pistes avec le réglage "PLAY".
• BANK-INV (inverse) pour lire les pistes avec le réglage "SKIP".
• Pendant la lecture, appuyez sur 4. L'indication "BANK" apparaît à l'écran. 2 Appuyez sur 4 pour sélectionner le mode souhaité.

Chaque fois que vous appuyez sur ④, les éléments de l'écran changent de la manière suivante :

La lecture commence à partir de la piste immédiatement après celle en cours de lecture.

Pour revenir au mode de lecture normal, sélectionnez l'indication "BANK-OFF" à l'étape 2.

Informação adicional

Precauções

• Se o automóvel estiver estacionado ao sol, a temperatura no seu interior sobe consideravelmente, pelo que deve deixar arrefecer o aparelho durante alguns instantes antes de o pôr a funcionar.
• Se o aparelho não tiver corrente, verifique primeiro as ligações. Se tudo estiver em ordem, verifique o fusível.
• Se não se ouvir o som dos altifalantes num sistema de dois altifalantes, regule o controlo de fader para a posição central.
• Se reproduzir a cassete durante demasiado tempo, esta pode aquecer por causa do amplificador integrado. Isto não é sinal de mau funcionamento.

Se tiver perguntas ou problemas relacionados com o aparelho que não estejam descritos neste manual, consulte o agente da Sony mais próximo.

Para manter a boa qualidade do som

Se existirem suportes para copos próximos do equipamento de áudio, tome cuidado para não entornar líquidos ou outras bebidas para cima do equipamento. Os resíduos de açúcar acumulados neste aparelho ou nas fitas das cassetes podem contaminar as cabeças de reprodução, diminuir a qualidade do som ou até impedir a reprodução de som.

Os kits de limpeza para cassetes não eliminam o açúcar depositado nas cabeças de reprodução.

Cuidados a ter com as cassetes

Notas sobre as cassetes

• Não toque na superfície da fita, pois
• sujidade ou o pó pode danificar as cabeças.
• Mantenha as cassetes longe de equipamento com ímanes integrados como, por exemplo, altifalantes e amplificadores, pois podem provocar o apagamento ou distorções na cassete.
• N'exposez pas les cassettes à la lumière directe du soleil, à des températures extrêmement basses ou à l'humidité.
• Les cassettes dont la bande est légèrement desserrée peuvent se coincer à l'intérieur de l'appareil. Avant d'introduire une cassette, utilisez un crayon ou un objet similaire pour faire tourner la bobine et éliminer le jeu.

• Les cassettes déformées ou les étiquettes décollées peuvent gêner l'introduction ou le retrait des cassettes. Retirez ou remplacez les étiquettes décollées.

L'utilisation de cassettes d'une durée supérieure à 90 minutes n'est pas recommandée pour une lecture longue et continue. Les bandes utilisées pour ces cassettes sont très fines et ont tendance à s'étirer. Le fait de démarrer et d'arrêter fréquemment la lecture de ces cassettes peut provoquer l'entrée de la bande dans le mécanisme du lecteur de cassettes.

Entretien

Remplacement du fusible

Lors du remplacement du fusible, assurez-vous d'utiliser un fusible dont l'ampérage est identique à celui indiqué sur le fusible d'origine. Si le fusible saute, vérifiez la connexion au secteur et remplacez-le. Si le fusible saute à nouveau, il peut s'agir d'un dysfonctionnement interne. Dans ce cas, consultez le revendeur Sony le plus proche.

Avertissement

N'utilisez pas un fusible dont l'ampérage est supérieur à celui du fusible fourni avec l'appareil, sinon vous risquez de l'endommager.

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et le panneau avant ne sont pas propres. Pour éviter cela, ouvrez le panneau avant en appuyant sur (RELEASE), puis retirez-le et nettoyez les connecteurs avec un coton-tige imbibé d'alcool. Ne frottez pas trop fort. Sinon, vous risquez d'endommager les connecteurs.

Unité principale

Partie arrière du panneau avant

Démontage de l'appareil

Emplacement des touches

Pour plus d'informations, consultez les pages indiquées.

1 Touche SEL (sélection du mode de contrôle) 5, 10, 12, 14, 16, 17 2 Touche SOURCE (TAPE/TUNER/CD/MD) 5, 7, 15, 17 3 Touche MODE (▶) Pendant la réception du tuner : sélection BAND 7 Pendant la lecture d'une cassette : changement de sens de défilement de la bande 5 Pendant la lecture d'un CD/MD : sélection du dispositif 15 4 Interrupteur POWER SELECT (situé sur la partie supérieure de l'appareil) Voir "Interrupteur POWER SELECT" dans le manuel d'installation/connexions. 5 Touche OFF 4, 5 6 Touche SEEK/AMS 5, 6, 7, 8, 11, 15, 17 7 Touche (éjection) 5 8 Touche DSPL (changement du mode d'affichage/réglage de l'heure) 5, 6, 8, 15, 17 9 Pendant la réception radio : touches numériques de mémoire 7 Pendant la lecture de cassettes/CD/MD :

① INTRO 6, 15 (2) REPEAT 6, 15 ③ XR-C6090R :

Touche SHUF/□□ (Shuffle/Dolby B NR) 6, 16 XR-C5090R : Touche SHUF (Shuffle) 16 (4) BANK 18 (5) Touche ATA (activation automatique du tuner) 6 ⑥ BL SKIP (saut de blancs) 6

10 + - Touche de contrôle (volume/graves/aigus/gauche-droite/avant-arrière) 5, 13, 16, 17 11 Touche RELEASE (libération du panneau avant) 4, 19 12 Touche de réinitialisation (située sur la face avant de l'appareil, cachée par le panneau avant)

Appuyez sur cette touche si vous utilisez l'appareil pour la première fois, si vous avez remplacé la batterie de la voiture ou si les touches de l'appareil ne fonctionnent pas correctement.

13 Touche ATT 14 14 Touche SENS/BTM (fonction de réglage de sensibilité/mémoire de meilleure syntonisation) 7, 8, 10 15 Afficheur 16 XR-C6090R : Touche PTY/FILE (type de programme/fichier personnalisé • sélection du mode) 11, 16, 17

XR-C5090R :

Touche PTY (type de programme) 11

17 Touche PRESET/DISC 7, 15, 16

Durante la recepción del sintonizador: seleccionar emisoras preprogramadas 7

Durante la reproducción de un CD/MD: cambiar de disco 15, 16

18 Tecla AF/TA (frecuencia alternativa/información de tráfico) 9, 10, 11

19 Control D-BASS 14

La ilustración del panel frontal que aparece en este manual se refiere al modelo XR-C6090R.

Especificaciones

Sección del reproductor de casetes

Faixa	4 faixas, estéreo de 2 canais
Oscilação e vibração	0,08 % (WRMS)
Resposta de frequência	30 – 18.000 Hz
Relação sinal/ruído	64 dB (Dolby B NR*)
	58 dB (Dolby NR
	desactivado)

• solo para el modelo XR-C6090R

Sección del sintonizador

FM

Área de sintonização	87,5 – 108,0 MHz
Terminal de antenna	Conector de antenna externa
Frequência intermédia	10,7 MHz
Sensibilitadé'utilizando	9 dBf
Selectividade	75 dB a 400 kHz
Relação sinal/ruído	65 dB (estéreo),68 dB (mono)
Distortion harmonicá a 1 kHz
	0,7 % (estéreo),0,4 % (mono)
Separação de canais	35 dB a 1 kHz
Resposta de frequência	30 – 15.000 Hz

OM/OL

Área de sintonização	MW: 531 - 1.602 kHz LW: 153 - 281 kHz
Terminal de antenna	conector de antenna externa
Frequência intermédia	10,71 MHz/450 kHz
Sensibilidade	MW: 30 μV LW: 50 μV

Sección del amplificador de potencia

Saídas	Saída para altifalantes (conectores vedados)
Impedência do altifalante	4 - 8 ohms
Potência Tmaxima	40 W × 4 (a 4 ohms)

Generalidades

Saías	Cabo de controlo do amplíficator de alimentaçãoSaía de linha posterior (1)
Controlos de sonoridade	Graves ±8 dB a 100 HzAgudos ±8 dB a 10 kHz
Requisitos de energia	Bateria do automóvel de 12 V DC (massa negativa)
Dimensoes	Aprox. 188 × 58 × 181 mm (l/a/p)
Dimensoes de montagem	Aprox. 182 × 53 × 164 mm (l/a/p)
Peso	Aprox. 1,2 kg
Acessórios fornecidos	Peças para instalaçao e ligações (1 conjunto)Comando rotativo RM-X4S Caixa do pailel frontal (1)
Acessórios.optionais	Cabo BUS (fornecido com um cabo de pinos RCA)RC-61 (1 m), RC-62 (2 m)
Equipamento optional	Carregador de CDCDX-715, CDX-605(10/discos)Carregador de MDMDX-62Selector de fonte YA-C30

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Manual de resolución de problemas

La liste de vérifications suivante vous aidera à résoudre la plupart des problèmes que vous pouvez rencontrer lors de l'utilisation de cet appareil.

Avant de consulter la liste de vérification ci-dessous, lisez les procédures de fonctionnement.

Généralités

Problema	Causa/Solução
Ausência de som	• Regule o volume com ⊙. • Coloque o controlo fader na posicao central para oSYSTEMA de 2 altifalantes.
Não aparecem indicações no visor.	Retire o poinel frontal e limpe os connectores. Para mais informações, consulte “Limeza dos connectores” na secção “Manutenção”.
Não há sinal sonoro	• Está ligado um amplificador de potência optional a LINE OUT e não está a utilizeso o amplificador integralo. • O som do sinal sonoro é atenuado (pagina 14).

Reproduction de la cassette

Problema	Causa/Solução
O som da reprodução está distorcido.	Contaminação daanela da fita. → Limpe aanela.
A função AMS não funciona corretoamente.	• Existem u ruido no espaço entre as faixas. • O espaço em branco é muito pouco (menos de quatre segundos). • ▷da (SEEK/AMS) é carregada antes das faixas següentes. • ↓da (SEEK/AMS) é carregada quando o inico da boa. • Uma pausa longa, uma passagem de baixas freqüencias ou um nível de som muito baixo são tratados como um espaço em branco.

Réception radio

Problema	Causa/Solução
Impossível efectuar a sintonização pré-programada.	• Memorize a frequência correcta. • Emissão praticamente inaudível.
Impossível efectuar a sintonização automatística.	Emissione praticamente inaudível. → Utilize a sintonização manual.
A indicação “ST” começao a piscar.	• Sintonize-a bem. • Emissão praticamente inaudível. → Carregue em (SENS/BTM) para fazer o modo MONO.

Fonctions RDS

Problema	Causa/Solução
Aswitho SEEK é activadaalguns segundos(before de secretear a ouvir.	A estatão não é TP ou o sinal é demasiado fracoc.→Carregue em (AF/TA)(até que a indicação “AF TA”desapareça do visor.
Nao se ouvem informações sobre o trànsito	•Active“TA”.•A estatão não transmite informações sobre o trànsito apesar de ser uma estatão TP.→Sintonize outras estatão.
PTY indica“NONE”.	A estatão não especifica o tipo de programa.

Reproduction de disque

Problema	Causa/Solução
O som da reprodução salta.	O disco tem muito pó ou está defeitouso.

Messages d'erreur (lorsque le dispositif CD/MD en option est connecté)

Les indications suivantes clignotent pendant cinq secondes et un signal d'alarme se fait entendre.

Visor	Causa	Solução
NO MAG	O disposítio de CD/MD não contentem o carregarador de discos.	Introduza o carregarador de discs no disposítio de CD/MD.
NO DISC	O carregarador de discos está vazio.	Retire o carregarador de discos e introduza um disco.
NG DISCS	Não é possível reproducir um CD/MD devido a um problema qualquer.	Introduza outras CDs/MD.
ERROR	O disco está sujo.	Limpe o disco.
	O disco está virado para baixo.	Introduza o disco corretoamente.
RESET	O disposítio de CD/MD não pode ser realizado devido a anomalias.	Carregue na tecla de reinicialização do aparelho.
HI TEMP	A temperatura ambiente é superior a 50°C.	Espere até que a temperatura àsoga abiaxó dos 50°C.

Si les solutions ci-dessus ne résolvent pas le problème, consultez le revendeur Sony le plus proche.

Index

A

Activation automatique du syntoniseur (ATA) 6

Alarme d'avertissement 4

ATT 14

Avance rapide 5

B

BAL (gauche-droite) 13

BAS (graves) 13

C

Commande rotative 4,12,13

D, E

D-Bass 14

Description de la fonction (RDS) 8,9,10,11,12

Dolby 6

F, G, H

FAD (avant-arrière) 13

Fréquences alternatives (AF) 9,10

Fonction de recherche séquentielle 6,15

Fonction de reproduction répétitive 6,16

Fusible 19

I, J, K

Ignorer les espaces blancs 6

Informations sur le trafic (TA) 10, 11

L

Liste des titres 16

M, N, O

Mémoire de la meilleure syntonisation (BTM) 7

Mode de recherche locale (LCL) 8

Mode mono 8

P, Q

Panneau avant 4

Recherche manuelle 15

Recherche préprogrammée 7

Programmes de trafic (TP) 10

R

Radio 7,8

Rebobinage 5

Réinitialiser 4

Horloge 5

Lecture aléatoire 16

Lecture de CD 15, 16, 17, 18

Lecture de MD 15, 16

Lire la base de données 17

Lecture d'une cassette 5

S

Capteur automatique de musique (AMS) 6

Syntonisation automatique 7,8

Syntonisation manuelle 7,8

T, U

Type de programme (PTY) 11

TRE (aigus) 13

V,W,X,Y,Z

Afficheur 6,8,9,15,17
