Tipo de produto	Barra de som 3 canais (esquerdo, central, direito)
Dimensões (L x A x P)	Aproximadamente 101,6 cm x 10,2 cm x 7,6 cm
Peso	Aproximadamente 3,2 kg
Alimentação	Caixa acústica passiva: alimentação via amplificador externo
Funções principais	Tecnologia Klipsch Reference Premiere, tweeters com chifre cerâmico, woofers de cobre, grade magnética removível, montagem na parede ou em base de vidro temperado
Manutenção e limpeza	Limpar com um pano seco. Grade removível para limpeza profunda. Evite produtos de limpeza abrasivos ou à base de solventes.
Segurança	Não expor à água ou umidade. Não obstruir as aberturas de ventilação. Respeitar os avisos: risco de choque elétrico, não abrir o aparelho.
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário. Confiar qualquer reparo a um profissional qualificado.
Informações gerais	Marca: Klipsch – Modelo: RP440D SB – Categoria: Barra de som – Garantia: guardar o recibo

Perguntas frequentes - RP440D SB KLIPSCH

Como instalar a barra de som em uma base?

Fixe a base de vidro temperado fornecida com os parafusos incluídos. Insira os cabos dos alto-falantes pelo orifício traseiro da base, depois coloque a barra de som sobre a nervura alinhando os furos. Aperte parcialmente, conecte os fios aos terminais e depois aperte os parafusos. Use a fita adesiva para segurar o excesso de fio.

Como montar a barra de som na parede?

Use o gabarito incluído para marcar a localização dos furos. Faça furos piloto e fixe o suporte de parede (incluído) com parafusos adequados (não incluídos). A barra de som trava na posição deslizando os entalhes em forma de fechadura sobre os pinos do suporte. Deixe um espaço de pelo menos 2,5 cm com a televisão.

Como conectar a barra de som ao amplificador?

Use fio de alto-falante de calibre 16 no mínimo. Conecte os terminais da barra de som (marcados Left, Right, Center) aos terminais correspondentes do amplificador: vermelho (+) no vermelho, preto (-) no preto. Certifique-se de que nenhum fio desencapado toque em outro terminal.

Como limpar a barra de som?

Tire o pó com um pano seco. Para uma limpeza mais profunda, remova a grade magnética puxando suavemente as hastes metálicas laterais. Limpe a grade com um pano seco e evite produtos de limpeza abrasivos ou solventes.

Posso usar a barra de som sem amplificador?

Não, a barra de som RP440D SB é uma caixa acústica passiva. Ela deve ser conectada a um amplificador ou receptor AV com saídas para os canais esquerdo, direito e central.

Qual é a posição recomendada para a barra de som?

Coloque-a horizontalmente, o mais próximo possível da tela, idealmente a pelo menos 2,5 cm abaixo da televisão. Para um som ideal, os alto-falantes frontais esquerdo/direito devem estar distantes de 2 a 4,5 m um do outro.

Como remover a grade do alto-falante?

A grade é mantida por ímãs. Puxe suavemente a haste metálica de um lado e depois do outro. A grade é flexível; você pode alisar o tecido após a remontagem puxando com os polegares.

O que fazer se o som estiver distorcido?

Verifique as conexões dos cabos dos alto-falantes (sem curto-circuito). Certifique-se de que a polaridade (+/-) está correta. Se o problema persistir, consulte um profissional, pois o aparelho não contém peças reparáveis pelo usuário.

A barra de som é compatível com uma televisão?

Sim, ela foi projetada para ser usada com uma televisão. Ela deve ser conectada a um amplificador que recebe o sinal de áudio da TV (via HDMI, óptico, etc.). A própria barra de som não possui entradas de áudio diretas.

Onde posso encontrar o manual completo?

O manual completo em PDF está disponível gratuitamente no site notice-facile.com. Você também pode solicitar uma tradução para outro idioma indicando seu e-mail.

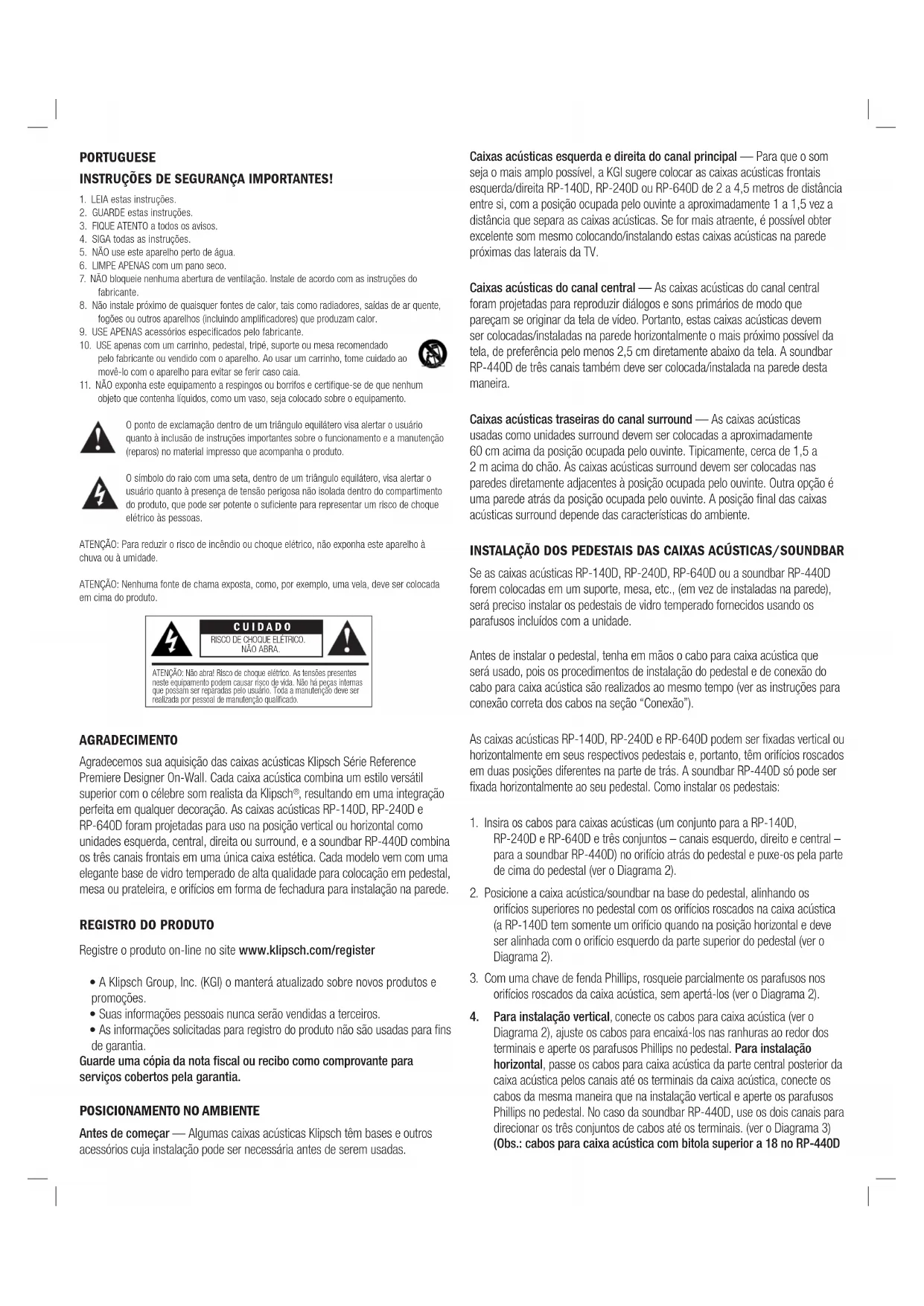

MANUAL DE UTILIZADOR RP440D SB KLIPSCH

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. FIQUE ATENTO a todos os avisos.
4. SIGA todas as instruções.
5. NÃO use este aparelho perto de água.
6. LIMPE APENAS com um pano seco.
7. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. USE APENAS acessórios especificados pelo fabricante.
10. USE apenas com um carrinho, pedestal, tripé, suporte ou mesa recomendado pelo fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê-lo com o aparelho para evitar se ferir caso caia.
11. NÃO exponha este equipamento a respingos ou borrifos e certifique-se de que nenhum objeto que contenha líquidos, como um vaso, seja colocado sobre o equipamento.

O ponto de exclamação dentro de um Triângulo equilátero visa alertar o usuário quanto à inclusão de instruções importantes sobre o funcionamento e a manutenção (reparos) no material impresso que acompanha o produto.

O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o usuário quanto à presença de tensão perigosa não isolada dentro do compartimento do produto, que pode ser potente o suficiente para representar um risco de choque elétrico às pessoas.

ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade.

ATENÇÃO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela, deve ser colocada em cima do produto.

ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há pecas internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.

AGRADECIMENTO

Agradecemos sua aquisição das caixas acústicas Klipsch Série Reference Premiere Designer On-Wall. Cada caixa acústica combina um estilo versátil superior com o célebre som realista da Klipsch®, resultando em uma integração perfeita em qualquer decoração. As caixas acústicas RP-140D, RP-240D e RP-640D foram projetadas para uso na posição vertical ou horizontal como unidades esquerda, central, direita ou surround, e a soundbar RP-440D combina os três canais frontais em uma única caixa estética. Cada modelo vem com uma elegante base de vidro temperado de alta qualidade para colocação em pedestal, mesa ou prateleira, e orifícios em forma de fechadura para instalação na parede.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register

• A Klipsch Group, Inc. (KGI) o manterá atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

POSICIONAMENTO NO AMBIENTE

Antes de começar — Algumas caixas acústicas Klipsch têm bases e outros acessórios cuja instalação pode ser necessária antes de serem usadas.

Caixas acústicas esquerda e direita do canal principal — Para que o som seja o mais amplo possível, a KGI sugere colocar as caixas acústicas frontais esquerda/direita RP-140D, RP-240D ou RP-640D de 2 a 4,5 metros de distância entre si, com a posição ocupada pelo ouvinte a aproximadamente 1 a 1,5 vez a distância que separa as caixas acústicas. Se for mais atraente, é possível obter excelente som mesmo colocando/instalando estas caixas acústicas na parede próximas das laterais da TV.

Caixas acústicas do canal central — As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Portanto, estas caixas acústicas devem ser colocadas/instaladas na parede horizontalmente o mais próximo possível da tela, de preferência pelo menos 2,5 cm diretamente abaixo da tela. A soundbar RP-440D de três canais também deve ser colocada/instalada na parede desta maneira.

Caixas acústicas traseiras do canal surround — As caixas acústicas usadas como unidades surround devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte. Tipicamente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente.

INSTALAÇÃO DOS PEDESTAIS DAS CAIXAS ACÚSTICAS/SOUNDBAR

Se as caixas acústicas RP-140D, RP-240D, RP-640D ou a soundbar RP-440D forem colocadas em um suporte, mesa, etc., (em vez de instaladas na parede), será preciso instalar os pedestais de vidro temperado fornecidos usando os parafusos incluídos com a unidade.

Antes de instalar o pedestal, tenha em mãos o cabo para caixa acústica que será usado, pois os procedimentos de instalação do pedestal e de conexão do cabo para caixa acústica são realizados ao mesmo tempo (ver as instruções para conexão correta dos cabos na seção "Conexão").

As caixas acústicas RP-140D, RP-240D e RP-640D podem ser fixadas vertical ou horizontalmente em seus respectivos pedestais e, portanto, têm orifícios roscados em duas posições diferentes na parte de trás. A soundbar RP-440D só pode ser fixada horizontalmente ao seu pedestal. Como instalar os pedestais:

1. Insira os cabos para caixas acústicas (um conjunto para a RP-140D, RP-240D e RP-640D e três conjuntos – canais esquerdo, direito e central – para a soundbar RP-440D) no orifício atrás do pedestal e puxe-os pela parte de cima do pedestal (ver o Diagrama 2).
2. Posicione a caixa acústica/soundbar na base do pedestal, alinhando os orifícios superiores no pedestal com os orifícios roscados na caixa acústica (a RP-140D tem somente um orifício quando na posição horizontal e deve ser alinhada com o orifício esquerdo da parte superior do pedestal (ver o Diagrama 2).
3. Com uma chave de fenda Phillips, rosqueie parcialmente os parafusos nos orifícios roscados da caixa acústica, sem apertá-los (ver o Diagrama 2).
4. Para instalação vertical, conecte os cabos para caixa acústica (ver o Diagrama 2), ajuste os cabos para encaixá-los nas ranhuras ao redor dos terminais e aperte os parafusos Phillips no pedestal. Para instalação horizontal, passe os cabos para caixa acústica da parte central posterior da caixa acústica pelos canais até os terminais da caixa acústica, conecte os cabos da mesma maneira que na instalação vertical e aperte os parafusos Phillips no pedestal. No caso da soundbar RP-440D, use os dois canais para direcionar os três conjuntos de cabos até os terminais. (ver o Diagrama 3) (Obs.: cabos para caixa acústica com bitola superior a 18 no RP-440D

podem não caber completamente nos canais). Se necessário, use a tira adesiva fornecida para manter o excesso de cabo no lugar. Para alterar a direção logo Klipsch na frente falante retire delicadamente um dos lados e girar 45°.

INSTALAÇÃO DAS CAIXAS ACÚSTICAS/SOUNDBAR NA PAREDE

Não instale os pedestais se for instalar as caixas acústicas RP-140D, RP-240D, RP-640D ou a soundbar RP-440D na parede. Escolha uma posição adequada para instalar cada caixa acústica na parede e faça todas as ligações dos cabos em todas as posições das caixas acústicas antes de instalá-las na parede. Não instale no teto.

1. Para a RP-640D ou RP-440D, use o modelo incluído e escolha a posição de instalação da caixa acústica (horizontal ou vertical). Fixe o modelo na parede, certificando-se de que esteja nivelado (se instalado na posição horizontal) ou alinhado (se instalado na posição vertical) e posicionado corretamente, centralizado com os pontos centrais da TV, por exemplo. Marque na parede as localizações dos orifícios piloto através do modelo e remova o modelo. No caso da RP-140D ou RP-240D, marque na parede dois pontos de orifícios pilotos a 23,5 cm de distância entre si para a RP-140D ou a 33,6 cm de distância entre si para a RP-240D (certifique-se de que os pontos estejam alinhados para que a caixa acústica fique alinhada na vertical ou nivelada na horizontal). Para todas as caixas acústicas, deixe um mínimo de 2,5 cm de espaço entre a caixa e a TV. Não se esqueça que, quando instalada, a caixa acústica “travará” em uma posição 80 mm para baixo de onde os orifícios pilotos forem perfurados.
2. Perfure os orifícios pilotos nos locais marcados. Se for perfurar em uma viga de parede (ideal), recomendamos que use parafusos de instalação número 10 (não incluídos) para instalar o suporte de caixa acústica (RP-640D e RP-440D) ou a própria caixa acústica (RP-140D e RP-240D). Se não houver uma viga no local de perfuração do orifício piloto, coloque buchas de parede (não incluídas) no orifício piloto para segurar o suporte ou a caixa acústica. As buchas de parede devem ter capacidade nominal mínima para suportar 2,7 kg (RP-140D e RP-240D) ou 5,4 kg (RP-640D e RP-440D).
3. Para instalação vertical em parede, passe o cabo da caixa acústica pela área inferior da caixa acústica e prenda cada cabo no terminal de conexão de rosca apropriado (ver Diagrama 2). Para instalação horizontal em parede, encaixe os cabos para caixa acústica nos canais que começam na parte posterior central da caixa acústica, continue a passá-los pelos canais e conecte cada cabo ao terminal de conexão roscado apropriado, como na instalação vertical. (ver Diagrama 3) (Obs.: cabos para caixa acústica com bitola superior a 18 podem não caber completamente nos canais). Se necessário, cole a tira adesiva fornecida em um local sobre o canal para manter os cabos no lugar. Para alterar a direção logo Klipsch na frente falante retire delicadamente um dos lados e girar 45°.
4. Empurre com cuidado a caixa acústica nas duas linguetas do suporte de instalação através dos seus orifícios em forma de fechadura (RP-640D e RP-440D) ou nos dois parafusos na parede (RP-140D e RP-240D) e empurre 80 mm para baixo para trava-la na posição.

CONEXÃO

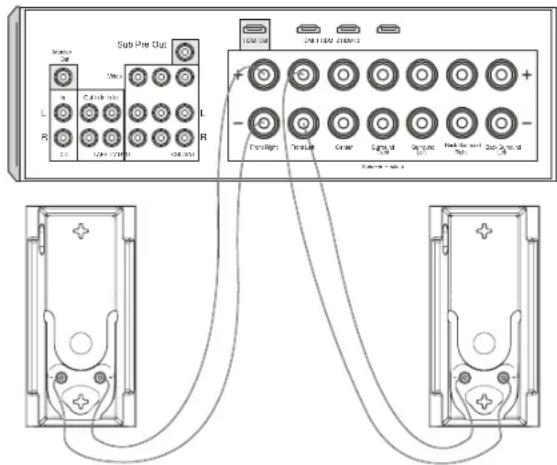

Conexão da RP-140D, RP-240D, RP-640D – Usando um cabo para caixa acústica bitola 16 AWG, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (-) PRETO da caixa acústica esquerda ao terminal “negativo” (-) PRETO do canal esquerdo do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador.

Conexão da soundbar RP-440D – Esta unidade contém os canais ESQUERDO, DIREITO e CENTRAL, portanto conecte cada um desses canais do amplificador, como descrito acima, aos terminais "Left" (Esquerdo), "Right" (Direito) e "Center" (Central) da RP-440D.

Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, pois poderá causar um curto-circuito e danificar o equipamento.

SPEAKER MANUTENÇÃO E LIMPEZA

Seu Klipsch Reference Premiere Designer On-Wall Speaker tem um revestimento durável que só requerem a varredura seca ou limpeza com um pano seco. Evite o uso de produtos abrasivos ou à base de solventes e detergentes fortes. A grade única para o alto-falante é composto por um pedaço de pano retangular simples com barras de metal ao longo de dois lados. Ele é mantido no lugar por ímãs embutidos em um slot de cada lado da parte traseira do gabinete. Puxe cuidadosamente a haste de metal de distância de um lado, depois o outro para remover grill. A grade é projetado para ser tão leve e acusticamente transparente possível para que não haja estrutura rígida por trás dele. Devido a isso, talvez seja necessário “suave” do pano uma vez que a grelha está ligado ao gabinete, usando os dois polegares para puxar o pano ensinou de cima para baixo (ou para os lados se a unidade é montada na horizontal).

DIAGRAMA 1

INFORMAÇÕES SOBRE CONFORMIDADE COM AS NORMAS DA UNIÃO EUROPEIA:

Qualificado para exibir a marca CE; está em conformidade com a Diretiva sobre Baixa Tensão da União Europeia 2006/95/EC; está em conformidade com a Diretiva sobre Compatibilidade Eletromagnética (EMC) da União Europeia 2004/108/EC.

Este aparelho está rotulado em conformidade com a Diretiva Europeia 2002/96/EC relativa a resíduos de equipamentos elétricos e eletrônicos (WEEE). Este rótulo indica que este produto não deve ser descartado junto com lixo residencial. Deve ser levado para uma instalação apropriada para ser recuperado e reciclado.

Klipsch é uma marca registrada da Klipsch Group Inc.
