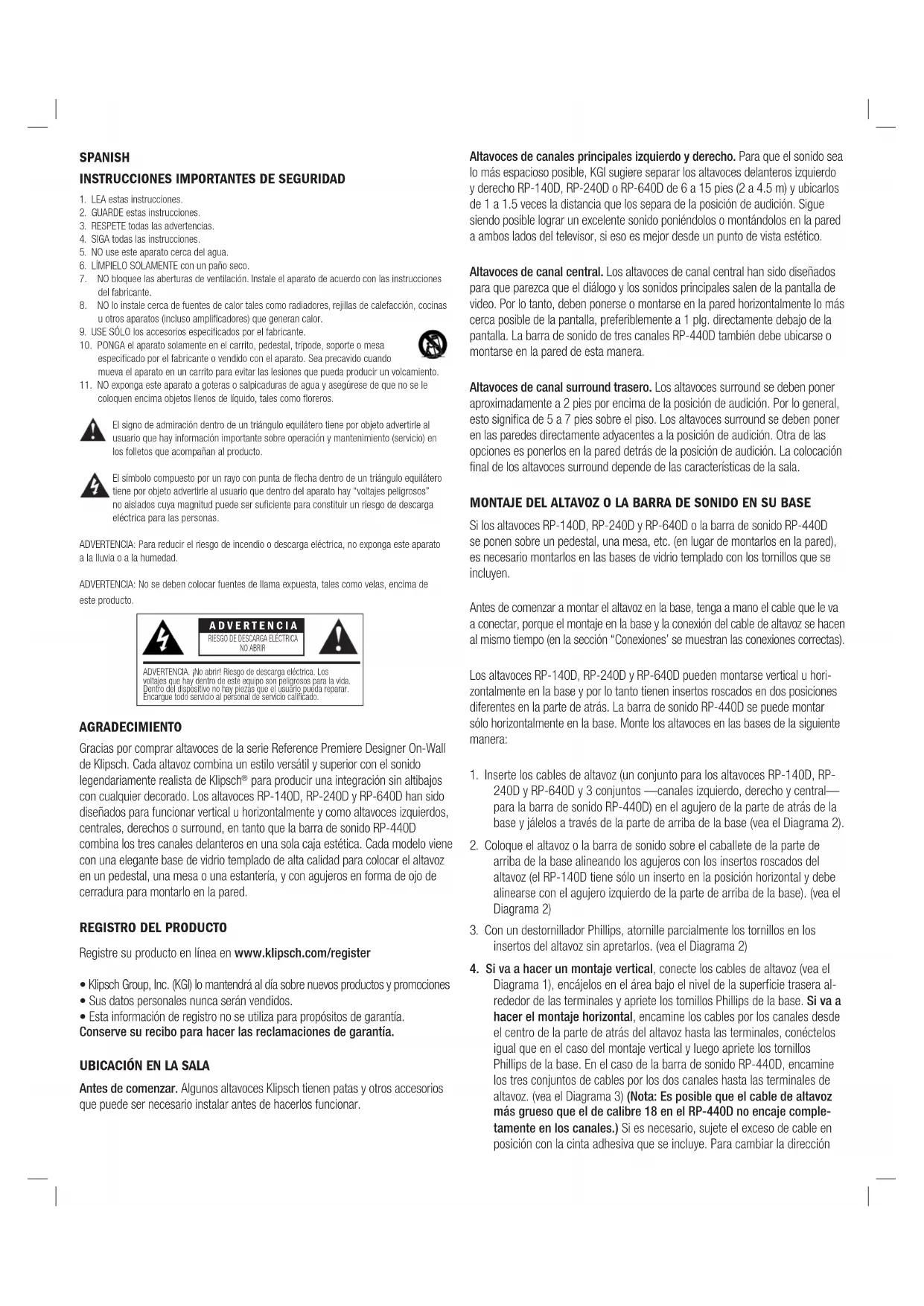

MANUAL DE USUARIO RP440D SB KLIPSCH

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este aparato cerca del agua.

6. LÍMPIELO SOLAMENTE con un paño seco.

7. NO bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones

8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, cocinas

u otros aparatos (incluso amplificadores) que generan calor.

9. USE SÓLO los accesorios especificados por el fabricante.

10. PONGA el aparato solamente en el carrito, pedestal, trípode, soporte o mesa

especificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evitar las lesiones que pueda producir un volcamiento.

11. NO exponga este aparato a goteras o salpicaduras de agua y asegúrese de que no se le

coloquen encima objetos llenos de líquido, tales como floreros. El signo de admiración dentro de un triángulo equilátero tiene por objeto advertirle al usuario que hay información importante sobre operación y mantenimiento (servicio) en los folletos que acompañan al producto. El símbolo compuesto por un rayo con punta de flecha dentro de un triángulo equilátero tiene por objeto advertirle al usuario que dentro del aparato hay “voltajes peligrosos” no aislados cuya magnitud puede ser suficiente para constituir un riesgo de descarga eléctrica para las personas. ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad. ADVERTENCIA: No se deben colocar fuentes de llama expuesta, tales como velas, encima de este producto. AGRADECIMIENTO Gracias por comprar altavoces de la serie Reference Premiere Designer On-Wall de Klipsch. Cada altavoz combina un estilo versátil y superior con el sonido legendariamente realista de Klipsch

para producir una integración sin altibajos con cualquier decorado. Los altavoces RP-140D, RP-240D y RP-640D han sido diseñados para funcionar vertical u horizontalmente y como altavoces izquierdos, centrales, derechos o surround, en tanto que la barra de sonido RP-440D combina los tres canales delanteros en una sola caja estética. Cada modelo viene con una elegante base de vidrio templado de alta calidad para colocar el altavoz en un pedestal, una mesa o una estantería, y con agujeros en forma de ojo de cerradura para montarlo en la pared.

REGISTRO DEL PRODUCTO

Registre su producto en línea en www.klipsch.com/register

• Klipsch Group, Inc. (KGI) lo mantendrá al día sobre nuevos productos y promociones

• Sus datos personales nunca serán vendidos.

• Esta información de registro no se utiliza para propósitos de garantía. Conserve su recibo para hacer las reclamaciones de garantía.

UBICACIÓN EN LA SALA

Antes de comenzar. Algunos altavoces Klipsch tienen patas y otros accesorios que puede ser necesario instalar antes de hacerlos funcionar. Altavoces de canales principales izquierdo y derecho. Para que el sonido sea lo más espacioso posible, KGI sugiere separar los altavoces delanteros izquierdo y derecho RP-140D, RP-240D o RP-640D de 6 a 15 pies (2 a 4.5 m) y ubicarlos de 1 a 1.5 veces la distancia que los separa de la posición de audición. Sigue siendo posible lograr un excelente sonido poniéndolos o montándolos en la pared a ambos lados del televisor, si eso es mejor desde un punto de vista estético. Altavoces de canal central. Los altavoces de canal central han sido diseñados para que parezca que el diálogo y los sonidos principales salen de la pantalla de video. Por lo tanto, deben ponerse o montarse en la pared horizontalmente lo más cerca posible de la pantalla, preferiblemente a 1 plg. directamente debajo de la pantalla. La barra de sonido de tres canales RP-440D también debe ubicarse o montarse en la pared de esta manera. Altavoces de canal surround trasero. Los altavoces surround se deben poner aproximadamente a 2 pies por encima de la posición de audición. Por lo general, esto significa de 5 a 7 pies sobre el piso. Los altavoces surround se deben poner en las paredes directamente adyacentes a la posición de audición. Otra de las opciones es ponerlos en la pared detrás de la posición de audición. La colocación final de los altavoces surround depende de las características de la sala. MONTAJE DEL ALTAVOZ O LA BARRA DE SONIDO EN SU BASE Si los altavoces RP-140D, RP-240D y RP-640D o la barra de sonido RP-440D se ponen sobre un pedestal, una mesa, etc. (en lugar de montarlos en la pared), es necesario montarlos en las bases de vidrio templado con los tornillos que se incluyen. Antes de comenzar a montar el altavoz en la base, tenga a mano el cable que le va a conectar, porque el montaje en la base y la conexión del cable de altavoz se hacen al mismo tiempo (en la sección “Conexiones’ se muestran las conexiones correctas). Los altavoces RP-140D, RP-240D y RP-640D pueden montarse vertical u hori- zontalmente en la base y por lo tanto tienen insertos roscados en dos posiciones diferentes en la parte de atrás. La barra de sonido RP-440D se puede montar sólo horizontalmente en la base. Monte los altavoces en las bases de la siguiente manera:

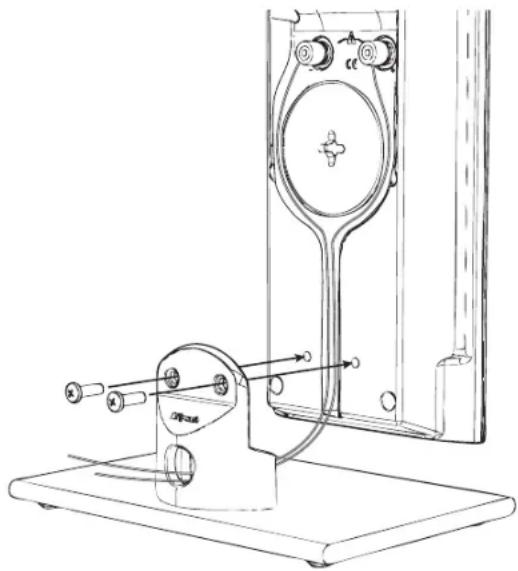

1. Inserte los cables de altavoz (un conjunto para los altavoces RP-140D, RP-

240D y RP-640D y 3 conjuntos —canales izquierdo, derecho y central— para la barra de sonido RP-440D) en el agujero de la parte de atrás de la base y jálelos a través de la parte de arriba de la base (vea el Diagrama 2).

2. Coloque el altavoz o la barra de sonido sobre el caballete de la parte de

arriba de la base alineando los agujeros con los insertos roscados del altavoz (el RP-140D tiene sólo un inserto en la posición horizontal y debe alinearse con el agujero izquierdo de la parte de arriba de la base). (vea el Diagrama 2)

3. Con un destornillador Phillips, atornille parcialmente los tornillos en los

insertos del altavoz sin apretarlos. (vea el Diagrama 2)

4. Si va a hacer un montaje vertical, conecte los cables de altavoz (vea el

Diagrama 1), encájelos en el área bajo el nivel de la superficie trasera al- rededor de las terminales y apriete los tornillos Phillips de la base. Si va a hacer el montaje horizontal, encamine los cables por los canales desde el centro de la parte de atrás del altavoz hasta las terminales, conéctelos igual que en el caso del montaje vertical y luego apriete los tornillos Phillips de la base. En el caso de la barra de sonido RP-440D, encamine los tres conjuntos de cables por los dos canales hasta las terminales de altavoz. (vea el Diagrama 3) (Nota: Es posible que el cable de altavoz más grueso que el de calibre 18 en el RP-440D no encaje comple- tamente en los canales.) Si es necesario, sujete el exceso de cable en posición con la cinta adhesiva que se incluye. Para cambiar la dirección ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA

NO ABRIR ADVERTENCIA. ¡No abrir! Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son peligrosos para la vida. Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado.Klipsch logotipo en la parte frontal del altavoz tire suavemente de un lado de ella y girar 45 ˚. INSTALACIÓN DE LOS ALTAVOCES O LA BARRA DE SONIDO EN LA PARED Si va a montar en la pared los altavoces RP-140D, RP-240D, RP-640D o la barra de sonido RP-440D, no los monte en sus bases. Determine una posición idónea para cada altavoz que va a montar en la pared y haga el cableado hasta las posiciones de los altavoces antes de montarlos en la pared. No monte los altavoces en el cielo raso.

1. Si tiene un RP-640D o un RP-440D, use la plantilla que se incluye y

escoja la posición de montaje (horizontal o vertical). Fije con chinches la plantilla en la pared asegurándose de que esté nivelada (cuando vaya a hacer un montaje horizontal) o a plomo (cuando vaya a hacer un montaje vertical) y correctamente en posición, centrada con respecto al punto central del televisor, por ejemplo. Marque en la pared las posiciones de los agujeros piloto a través de la plantilla. Si tiene un RP-140D o un RP-240D, marque en la pared la posición de dos agujeros piloto con 9.26 plg. de separación para el RP-140D o 13.25 plg. de separación para el RP-240D (los puntos deben estar alineados para que el altavoz quede a plomo vertical o nivelado horizontal). Para todos los altavoces, deje una separación mínima de 1 plg. entre la caja del altavoz y el televisor. Tenga en mente que, una vez montado, el altavoz se “bloquea” en posición 5/16 de plg. más abajo de donde se hicieron los agujeros piloto.

2. Haga los agujeros piloto en las posiciones marcadas. Si está taladrando

en un paral de pared, lo cual es ideal, se recomienda utilizar tornillos de montaje Nº 10 (no se incluyen) para montar el soporte de altavoz (RP- 640D y RP-440D) o el altavoz en sí (RP-140D y RP-240D). Si no hay paral detrás del agujero piloto, instale anclas de pared (no se incluyen) en los agujeros piloto para sostener el soporte o el altavoz. Las anclas de pared deben tener un valor nominal de 6 libras (RP-140D y RP-240D) o 12 libras (RP-640D y RP-440D).

3. Si está haciendo un montaje vertical, encamine el cable de altavoz por

la parte de abajo del altavoz y conecte cada cable a la terminal de tornillo correcta (vea el Diagrama 2). Si está haciendo un montaje horizontal, encamine cable de altavoz por los canales que comienzan en la parte central trasera del altavoz, continúe encaminando cable por los canales y conéctelo a la terminal de tornillo correcta igual que en el caso de montaje vertical. (vea el Diagrama 3) (Nota: Es posible que el cable de altavoz más grueso que el de calibre 18 no encaje completamente en los canales.) Si es necesario, sujete el exceso de cable en posición con la cinta adhesiva que se incluye. Para cambiar la dirección Klipsch logotipo en la parte frontal del altavoz tire suavemente de un lado de ella y girar 45 ˚.

4. Encaje cuidadosamente el altavoz en las dos lengüetas del soporte de mon-

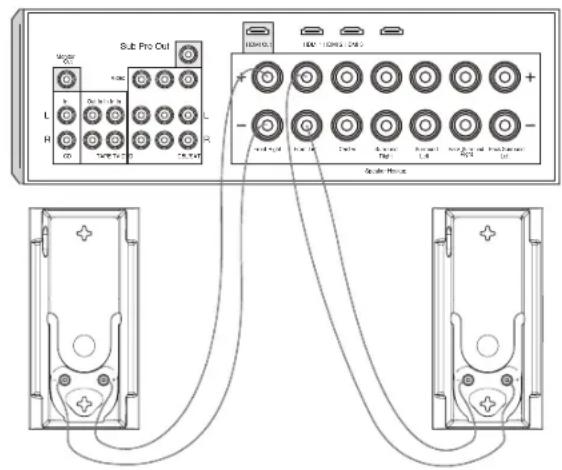

taje a través de los agujeros en forma de cerradura (RP-640D y RP-440D) o en los tornillos atornillados en la pared (RP-140D y RP-240D) y empújelo 5/16 de plg. hacia abajo para bloquearlo en posición. CONEXIONES Conexión de los altavoces RP-140D, RP-240D y RP-640D. Con cable de calibre 16 o más grueso, conecte la terminal “positiva” (+) ROJA del altavoz IZQUI- ERDO a la terminal “positiva” (+) ROJA del canal IZQUIERDO del amplificador. Conecte la terminal “negativa” (-) NEGRA del altavoz izquierdo a la terminal “negativa” (-) NEGRA del canal izquierdo del amplificador. Repita este proced- imiento para conectar el resto de los altavoces a los canales correspondientes del amplificador. Conexión de la barra de sonido RP-440D. Como este altavoz contiene los canales IZQUIERDO, DERECHO y CENTRAL, conecte como se indicó cada uno de estos canales del amplificador a las terminales designadas “izquierda”, “derecha” y “central” del RP-440D. Ningún cable desnudo de ninguna conexión debe quedar en contacto con otro cable desnudo u otra terminal, pues esto podría causar un cortocircuito y dañar el equipo.

ALTAVOZ CUIDADO Y LIMPIEZA

Su altavoz Klipsch Reference Premiere Designer On-Wall tiene un acabado duradero que sólo requieren quitar el polvo seco o limpiar con un paño seco. Evite el uso de limpiadores abrasivos o disolventes y detergentes fuertes. La exclusiva rejilla del altavoz consta de un trozo de tela rectangular simple con barras de metal a lo largo de dos lados. Se lleva a cabo en el lugar por los imanes incrustados en una ranura en cada lado de la parte trasera del gabi- nete. Con cuidado, tire de la varilla de metal de distancia de un lado y luego el otro para eliminar la parrilla. La parrilla está diseñada para ser lo más ligero y acústicamente transparente posible, de manera no existe un marco rígido detrás de él. Debido a esto, podría ser necesario para “suavizar” la tela una vez que la parrilla se adjunta al gabinete con dos pulgares para tirar de la tela enseñado desde arriba hacia abajo (o de un lado a otro si la unidad se monta horizontalmente). DIAGRAMA 1 DIAGRAMA 2 Front Left Front Right Back Surround Left Back Surround Right Surround Right Surround Left Speaker Hookup Center HDMI Out

Out In In In In CBL/SAT Sub Pre OutDIAGRAMA 3 INFORMACIÓN DE CONFORMIDAD EN LA UNIÓN EUROPEA (EURO- PEAN UNION, EU) Tiene derecho a llevar la marca CE: satisface la directiva de bajo voltaje 2006/95/ EC de la Unión Europea y la directiva de EMC 2004/108/EC de la Unión Europea.

Nota: Esta marca se aplica sólo a países de la Unión Europea (European Union, EU) y Noruega. Este dispositivo ha sido etiquetado de acuerdo con la directiva europea 2002/96/EC sobre Desechos de Equipo Eléctrico y Electrónico (DEEE) (Waste Electrical and Electronic Equipment, WEEE). Esta etiqueta indica que este producto no se debe desechar con desperdicios domésticos. Se debe dejar en un establecimiento apropiado para su recuperación y reciclaje. Klipsch es una marca registrada de Klipsch Group Inc.CHINESE
