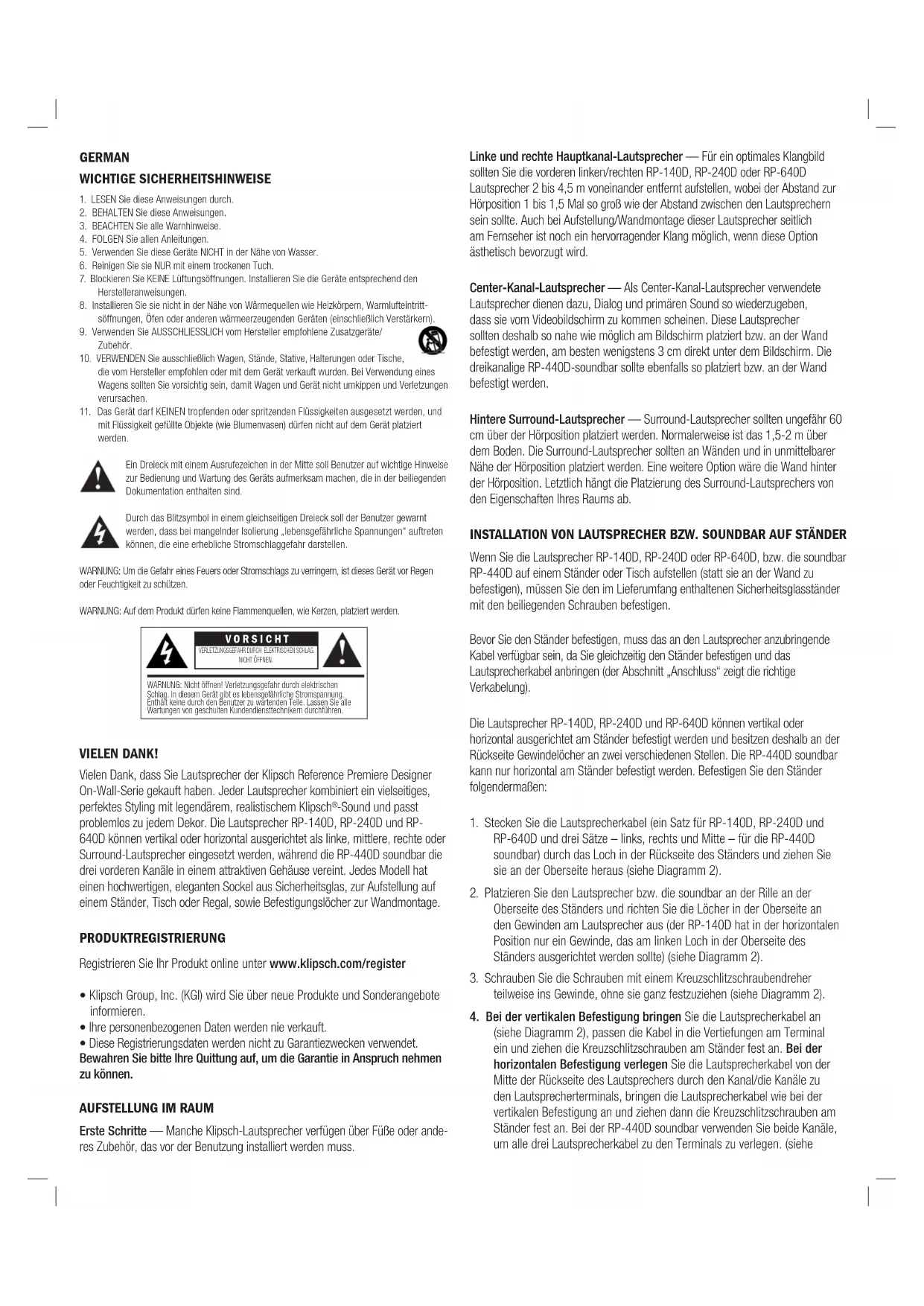

BEDIENUNGSANLEITUNG RP440D SB KLIPSCH

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anleitungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den

Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintritt-

söffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/

10. VERWENDEN Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische,

die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

11. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und

mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden. Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden Dokumentation enthalten sind. Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ auftreten können, die eine erhebliche Stromschlaggefahr darstellen. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen. WARNUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden. VIELEN DANK! Vielen Dank, dass Sie Lautsprecher der Klipsch Reference Premiere Designer On-Wall-Serie gekauft haben. Jeder Lautsprecher kombiniert ein vielseitiges, perfektes Styling mit legendärem, realistischem Klipsch

-Sound und passt problemlos zu jedem Dekor. Die Lautsprecher RP-140D, RP-240D und RP- 640D können vertikal oder horizontal ausgerichtet als linke, mittlere, rechte oder Surround-Lautsprecher eingesetzt werden, während die RP-440D soundbar die drei vorderen Kanäle in einem attraktiven Gehäuse vereint. Jedes Modell hat einen hochwertigen, eleganten Sockel aus Sicherheitsglas, zur Aufstellung auf einem Ständer, Tisch oder Regal, sowie Befestigungslöcher zur Wandmontage. PRODUKTREGISTRIERUNG Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Klipsch Group, Inc. (KGI) wird Sie über neue Produkte und Sonderangebote informieren.

• Ihre personenbezogenen Daten werden nie verkauft.

• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet. Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.

Erste Schritte — Manche Klipsch-Lautsprecher verfügen über Füße oder ande- res Zubehör, das vor der Benutzung installiert werden muss. Linke und rechte Hauptkanal-Lautsprecher — Für ein optimales Klangbild sollten Sie die vorderen linken/rechten RP-140D, RP-240D oder RP-640D Lautsprecher 2 bis 4,5 m voneinander entfernt aufstellen, wobei der Abstand zur Hörposition 1 bis 1,5 Mal so groß wie der Abstand zwischen den Lautsprechern sein sollte. Auch bei Aufstellung/Wandmontage dieser Lautsprecher seitlich am Fernseher ist noch ein hervorragender Klang möglich, wenn diese Option ästhetisch bevorzugt wird. Center-Kanal-Lautsprecher — Als Center-Kanal-Lautsprecher verwendete Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert bzw. an der Wand befestigt werden, am besten wenigstens 3 cm direkt unter dem Bildschirm. Die dreikanalige RP-440D-soundbar sollte ebenfalls so platziert bzw. an der Wand befestigt werden. Hintere Surround-Lautsprecher — Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. INSTALLATION VON LAUTSPRECHER BZW. SOUNDBAR AUF STÄNDER Wenn Sie die Lautsprecher RP-140D, RP-240D oder RP-640D, bzw. die soundbar RP-440D auf einem Ständer oder Tisch aufstellen (statt sie an der Wand zu befestigen), müssen Sie den im Lieferumfang enthaltenen Sicherheitsglasständer mit den beiliegenden Schrauben befestigen. Bevor Sie den Ständer befestigen, muss das an den Lautsprecher anzubringende Kabel verfügbar sein, da Sie gleichzeitig den Ständer befestigen und das Lautsprecherkabel anbringen (der Abschnitt „Anschluss“ zeigt die richtige Verkabelung). Die Lautsprecher RP-140D, RP-240D und RP-640D können vertikal oder horizontal ausgerichtet am Ständer befestigt werden und besitzen deshalb an der Rückseite Gewindelöcher an zwei verschiedenen Stellen. Die RP-440D soundbar kann nur horizontal am Ständer befestigt werden. Befestigen Sie den Ständer folgendermaßen:

1. Stecken Sie die Lautsprecherkabel (ein Satz für RP-140D, RP-240D und

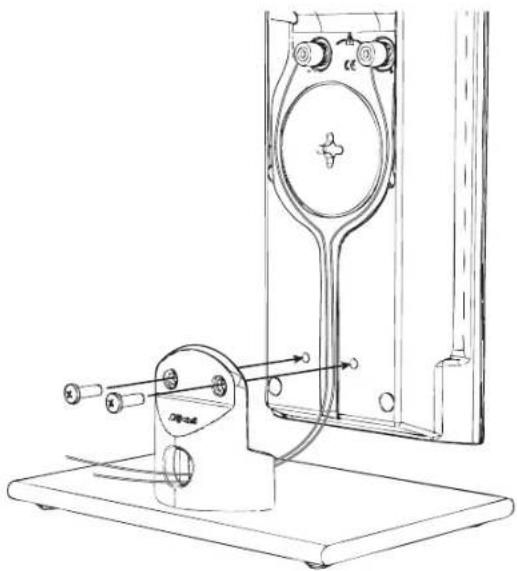

RP-640D und drei Sätze – links, rechts und Mitte – für die RP-440D soundbar) durch das Loch in der Rückseite des Ständers und ziehen Sie sie an der Oberseite heraus (siehe Diagramm 2).

2. Platzieren Sie den Lautsprecher bzw. die soundbar an der Rille an der

Oberseite des Ständers und richten Sie die Löcher in der Oberseite an den Gewinden am Lautsprecher aus (der RP-140D hat in der horizontalen Position nur ein Gewinde, das am linken Loch in der Oberseite des Ständers ausgerichtet werden sollte) (siehe Diagramm 2).

3. Schrauben Sie die Schrauben mit einem Kreuzschlitzschraubendreher

teilweise ins Gewinde, ohne sie ganz festzuziehen (siehe Diagramm 2).

4. Bei der vertikalen Befestigung bringen Sie die Lautsprecherkabel an

(siehe Diagramm 2), passen die Kabel in die Vertiefungen am Terminal ein und ziehen die Kreuzschlitzschrauben am Ständer fest an. Bei der horizontalen Befestigung verlegen Sie die Lautsprecherkabel von der Mitte der Rückseite des Lautsprechers durch den Kanal/die Kanäle zu den Lautsprecherterminals, bringen die Lautsprecherkabel wie bei der vertikalen Befestigung an und ziehen dann die Kreuzschlitzschrauben am Ständer fest an. Bei der RP-440D soundbar verwenden Sie beide Kanäle, um alle drei Lautsprecherkabel zu den Terminals zu verlegen. (siehe VORSICHT WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. VERLETZUNGSGEFAHR DURCH ELEKTRISCHEN SCHLAG.NICHT ÖFFNEN.Diagramm 3) (Hinweis: Wenn Sie dickere Lautsprecherkabel als 18 AWG auf dem RP-440D verwenden, passen diese eventuell nicht ganz in die Kanäle). Falls nötig befestigen Sie überschüssige Kabel mit beiliegendem Klebestreifen. So ändern Sie die Richtung Klipsch Logo auf der Front-Lautsprecher vorsichtig aus einer Seite und drehen 45 ˚.

WANDMONTAGE VON LAUTSPRECHER BZW. SOUNDBAR

Wenn Sie Ihre Lautsprecher RP-140D, RP-240D oder RP-640D bzw. die RP-440D soundbar an der Wand anbringen wollen, dürfen Sie die Ständer nicht befestigen. Bestimmen Sie passende Stellen zur Wandbefestigung jedes Lautsprechers und verlegen Sie an alle Lautsprecherpositionen Kabel, bevor Sie die Lautsprecher an der Wand anbringen. Bringen Sie sie nicht an der Decke an.

1. Für den RP-640D oder RP-440D verwenden Sie die beiliegende Schablone

und wählen die Befestigungsposition des Lautsprechers (horizontal oder vertikal). Stecken Sie die Schablone an der Wand fest, stellen Sie sicher, dass sie waagerecht (bei horizontaler Befestigung) oder senkrecht (bei vertikaler Befestigung) und richtig ausgerichtet ist, also beispielsweise am Fernseher zentriert. Markieren Sie alle Vorbohrungen durch die Schablone an der Wand und entfernen Sie dann die Schablone. Für den RP-140D oder RP-240D markieren Sie zwei Vorbohrungen an der Wand – beim RP-140D 23,5 mm (9,26 Zoll) voneinander entfernt und beim RP-240D 33,7 mm (13,25 Zoll) voneinander entfernt. Vergewissern Sie sich, dass die Punkte so ausgerichtet sind, dass der Lautsprecher senkrecht bzw. waagerecht hängt. Halten Sie bei allen Lautsprechern einen Mindestabstand von 2,5 cm zwischen Lautsprechergehäuse und Fernseher ein. Denken Sie daran, dass der Lautsprecher bei der Befestigung 7,9 mm (5/16 Zoll) unter der Vohrbohrungen arretiert wird.

2. Führen Sie die Vorbohrungen an den markierten Stellen durch. Wenn Sie in

einen Ständer bohren (bevorzugt), sollten Sie Nr. 10-Befestigungsschrauben (nicht im Lieferumfang enthalten) zur Befestigung der Lautsprecherhalterung (RP-640D und RP-440D) oder des Lautsprechers selbst (RP-140D und RP-240D) verwenden. Ist an der Position der Vorbohrung kein Ständer vorhanden, sollten Sie stattdessen Dübel (nicht im Lieferumfang enthalten) in die Bohrung stecken, um die Halterung bzw. den Lautsprecher zu halten. Die Dübel sollten eine Tragfähigkeit von mindestens 2,7 kg (RP-140D und RP-240D) bzw. 5,4 kg (RP-640D und RP-440D) aufweisen.

3. Bei der vertikalen Wandbefestigung führen Sie die Lautsprecherkabel

unten am Lautsprecher ein und bringen jeden Draht an der entsprechenden Klemme an (siehe Diagramm 2). Bei der horizontalen Wandbefestigung führen Sie die Lautsprecherkabel durch den Kanal/die Kanäle unten in der Mitte an der Lautsprecherrückseite ein und verlegen sie dann wie bei der vertikalen Befestigung zu der passenden Klemme. (siehe Diagramm 3) (Hinweis: Wenn Sie dickere Lautsprecherkabel als 18 AWG verwenden, passen diese eventuell nicht ganz in die Kanäle). Falls nötig kleben Sie den beiliegenden Klebestreifen über eine Stelle am Kanal, um die Kabel dort zu sichern. So ändern Sie die Richtung Klipsch Logo auf der Front-Lautspre- cher vorsichtig aus einer Seite und drehen 45 ˚.

4. Drücken Sie den Lautsprecher vorsichtig durch die Befestigungslöcher auf

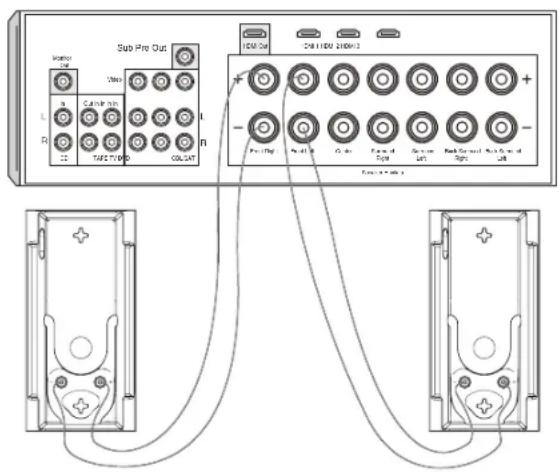

die beiden Laschen an der installierten Halterung (RP-640D und RP-440D) oder auf die beiden Schrauben in der Wand (RP-140D und RP-240D) und verschieben Sie sie 7,9 mm (16.5 Zoll) nach unten, bis es einrastet. ANSCHLUSS Anschluss für RP-140D, RP-240D, RP-640D – Verwenden Sie 16-Gauge- Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des linken Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des linken Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Anschluss der RP-440D soundbar – Da dieser Lautsprecher die linken, rechten und mittleren Kanäle enthält, verbinden Sie die entsprechenden Kanäle Ihres Verstärkers mit den Terminals „Left“, „Right“ und „Center“ an der RP-440D. Achten Sie darauf, dass keine blanken Drähte der Anschlüsse andere Terminals oder einander berühren, da dies zu Kurzschlüssen und Geräteschäden führen könnte.

SPEAKER PFLEGE UND REINIGUNG

Ihre Klipsch Reference Premiere Designer On-Wall-Lautsprecher hat eine robuste Oberfläche, die nur verlangen sollte trocken Staubwischen oder die Reinigung mit einem trockenen Tuch. Vermeiden Sie die Verwendung von abrasiven oder lösemittelhaltigen Reiniger und scharfen Reinigern. Die einzigartigen Kühlergrill für den Lautsprecher besteht aus einem Stück purer rechteckiges Tuch mit Metall- stangen auf zwei Seiten. Es ist von Magneten in einem Schlitz an jeder Seite der Rückseite des Gehäuses eingebettet statt. Ziehen Sie die Metallstange weg von einer Seite, dann die andere zum Grillen entfernen. Der Grill ist entworfen, um so leichter und akustisch transparent wie möglich, so gibt es kein starres Gerüst dahinter. Aus diesem Grund kann es notwendig sein, um “glatte” das Tuch einmal der Grill auf dem Schrank mit zwei Daumen auf das Tuch ziehen befestigt lehrte von oben nach unten (oder einer Seite zur anderen, wenn Gerät horizontal montiert). DIAGRAMM 1 Front Left Front Right Back Surround Left Back Surround Right Surround Right Surround Left Speaker Hookup Center HDMI Out

Out In In In In CBL/SAT Sub Pre OutDIAGRAMM 2 DIAGRAMM 3 EINHALTUNG VON EU-RICHTLINIEN: Darf das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie 2006/95/EC. Entspricht den EU-Richtlinien über elektromagnetische Verträglichkeit 2004/108/EC. WEEE-HINWEIS Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union (EU) und Norwegen. Diese Anwendung ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) ausgezeichnet. Dieses Etikett zeigt an, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es sollte an einer dafür vorgesehenen Einrichtung abgeliefert werden, um Wiederver- wendung und Recycling zu ermöglichen. Klipsch ist ein eingetragenes Warenzeichen von Klipsch Group Inc.PORTUGUESE INSTRUÇÕES DE SEGURANÇA IMPORTANTES!
