BEDIENUNGSANLEITUNG G42 KLIPSCH

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anleitungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den

Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintritt-

söffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/

10. VERWENDEN Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische,

die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

11. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und

mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden. Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden Dokumentation enthalten sind. Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ auftreten können, die eine erhebliche Stromschlaggefahr darstellen. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen. WARNUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden. ViElEn danK! Vielen Dank, dass Sie Lautsprecher der Klipsch Gallery-Serie gekauft haben. Jeder Lautsprecher kombiniert ein vielseitiges, perfektes Styling mit legendärem, realistischem Klipsch-Sound und passt problemlos zu jedem Dekor. Die Lautspre- cher G-12, G-16 und G-28 können vertikal oder horizontal ausgerichtet als linke, mittlere, rechte oder Surround-Lautsprecher eingesetzt werden, während die G-42 Soundbar die drei vorderen Kanäle in einem attraktiven Gehäuse vereint. Jedes Modell hat einen hochwertigen, eleganten Sockel aus Sicherheitsglas, zur Aufstellung auf einem Ständer, Tisch oder Regal, sowie Befestigungslöcher zur Wandmontage. prOdUKtrEGiStriErUnG Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Klipsch wird Sie über neue Produkte und Sonderangebote informieren.

• Ihre personenbezogenen Daten werden nie verkauft.

• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet. Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können. aUfStEllUnG iM raUM Erste Schritte — Manche Klipsch-Lautsprecher verfügen über Füße oder ande- res Zubehör, das vor der Benutzung installiert werden muss. Linke und rechte Hauptkanal-Lautsprecher — Für ein optimales Klangbild sollten Sie die vorderen linken/rechten G-12-, G-16- oder G-28-Lautsprecher 2 bis 4,5 m voneinander entfernt aufstellen, wobei der Abstand zur Hörposition 1 bis 1,5 Mal so groß wie der Abstand zwischen den Lautsprechern sein sollte. Auch bei Aufstellung/Wandmontage dieser Lautsprecher seitlich am Fernseher ist noch ein hervorragender Klang möglich, wenn diese Option ästhetisch bevorzugt wird. Center-Kanal-Lautsprecher — Als Center-Kanal-Lautsprecher verwendete Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert bzw. an der Wand be- festigt werden, am besten wenigstens 3 cm direkt unter dem Bildschirm. Die dreikanalige G-42-Soundbar sollte ebenfalls so platziert bzw. an der Wand befestigt werden. Hintere Surround-Lautsprecher — Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. inStallatiOn VOn laUtSprEChEr bZW. SOUndbar aUf StÄndEr Wenn Sie die Lautsprecher G-12, G-16 oder G-28, bzw. die Soundbar G-42 auf einem Ständer oder Tisch aufstellen (statt sie an der Wand zu befestigen), müssen Sie den im Lieferumfang enthaltenen Sicherheitsglasständer mit den beiliegenden Schrauben befestigen. Bevor Sie den Ständer befestigen, muss das an den Lautsprecher anzubringende Kabel verfügbar sein, da Sie gleichzeitig den Ständer befestigen und das Lautspre- cherkabel anbringen (der Abschnitt „Anschluss“ zeigt die richtige Verkabelung). Die Lautsprecher G-12, G-16 und G-28 können vertikal oder horizontal ausgeri- chtet am Ständer befestigt werden und besitzen deshalb an der Rückseite Gewin- delöcher an zwei verschiedenen Stellen. Die G-48 Soundbar kann nur horizontal am Ständer befestigt werden. Befestigen Sie den Ständer folgendermaßen:

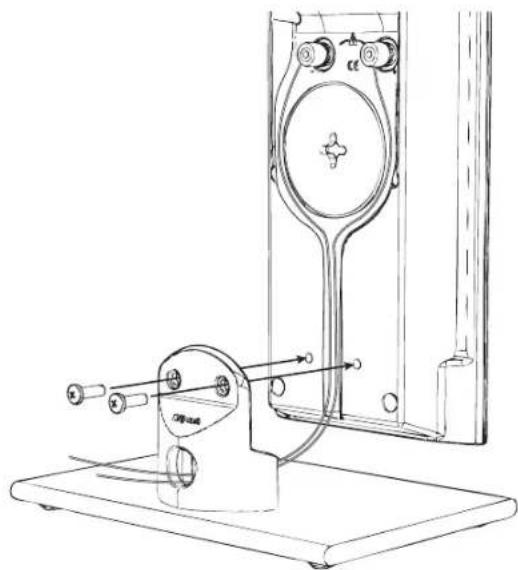

1. Stecken Sie die Lautsprecherkabel (ein Satz für G-12, G-16 und G-28 und

drei Sätze – links, rechts und Mitte – für die G-42 Soundbar) durch das Loch in der Rückseite des Ständers und ziehen Sie sie an der Oberseite heraus (siehe Diagramm 1).

2. Platzieren Sie den Lautsprecher bzw. die Soundbar an der Rille an der

Oberseite des Ständers und richten Sie die Löcher in der Oberseite an den Gewinden am Lautsprecher aus (der G-12 hat in der horizontalen Posi- tion nur ein Gewinde, das am linken Loch in der Oberseite des Ständers ausgerichtet werden sollte).

3. Schrauben Sie die Schrauben mit einem Kreuzschlitzschraubendreher

teilweise ins Gewinde, ohne sie ganz festzuziehen.

4. Bei der vertikalen Befestigung bringen Sie die Lautsprecherkabel an (siehe

„Diagramm 1“), passen die Kabel in die Vertiefungen am Terminal ein und ziehen die Kreuzschlitzschrauben am Ständer fest an. Bei der horizon- talen Befestigung verlegen Sie die Lautsprecherkabel von der Mitte der Rückseite des Lautsprechers durch den Kanal/die Kanäle zu den Lautspre- cherterminals, bringen die Lautsprecherkabel wie bei der vertikalen Befestigung an und ziehen dann die Kreuzschlitzschrauben am Ständer fest an. Bei der G-42 Soundbar verwenden Sie beide Kanäle, um alle drei Lautsprecherkabel zu den Terminals zu verlegen. (Hinweis: Wenn Sie dickere Lautsprecherkabel als 18 AWG verwenden, passen diese eventuell nicht ganz in die Kanäle). Falls nötig befestigen Sie überschüssige Kabel mit beiliegendem Klebestreifen. VOrSiCht WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. VERLETZUNGSGEFAHR DURCH ELEKTRISCHEN SCHLAG.NICHT ÖFFNEN.WandMOntaGE VOn laUtSprEChEr bZW. SOUndbar Wenn Sie Ihre Lautsprecher G-12, G-16 oder G-28 bzw. die G-42 Soundbar an der Wand anbringen wollen, dürfen Sie die Ständer nicht befestigen. Bestimmen Sie passende Stellen zur Wandbefestigung jedes Lautsprechers und verlegen Sie an alle Lautsprecherpositionen Kabel, bevor Sie die Lautsprecher an der Wand anbringen. Bringen Sie sie nicht an der Decke an.

1. Für den G-28 oder G-42 verwenden Sie die beiliegende Schablone und

wählen die Befestigungsposition des Lautsprechers (horizontal oder vertikal). Stecken Sie die Schablone an der Wand fest, stellen Sie sicher, dass sie waagerecht (bei horizontaler Befestigung) oder senkrecht (bei vertikaler Befestigung) und richtig ausgerichtet ist, also beispielsweise am Fernseher zentriert. Markieren Sie alle Vorbohrungen durch die Schablone an der Wand und entfernen Sie dann die Schablone. Für den G-12 oder G-16 markieren Sie zwei Vorbohrungen an der Wand – beim G-12 23,5 mm (9,26 Zoll) voneinander entfernt und beim G-16 33,7 mm (13,25 Zoll) voneinander entfernt. Vergewissern Sie sich, dass die Punkte so ausgerichtet sind, dass der Lautsprecher senkrecht bzw. waagerecht hängt. Halten Sie bei allen Lautsprechern einen Mindestabstand von 2,5 cm zwischen Lautspre- chergehäuse und Fernseher ein. Denken Sie daran, dass der Lautsprecher bei der Befestigung 7,9 mm (5/16 Zoll) über, unter, links oder rechts der Vohrbohrungen arretiert wird.

2. Führen Sie die Vorbohrungen an den markierten Stellen durch. Wenn Sie in

einen Ständer bohren (bevorzugt), sollten Sie Nr. 10-Befestigungsschrauben (nicht im Lieferumfang enthalten) zur Befestigung der Lautsprecherhalterung (G-28 und G-42) oder des Lautsprechers selbst (G-12 und G-16) verwen- den. Ist an der Position der Vorbohrung kein Ständer vorhanden, sollten Sie stattdessen Dübel (nicht im Lieferumfang enthalten) in die Bohrung stecken, um die Halterung bzw. den Lautsprecher zu halten. Die Dübel sollten eine Tragfähigkeit von mindestens 2,7 kg (G-12 und G-16) bzw. 5,4 kg (G-28 und G-42) aufweisen.

3. Bei der vertikalen Wandbefestigung führen Sie die Lautsprecherkabel unten

am Lautsprecher ein und bringen jeden Draht an der entsprechenden Kl- emme an (siehe Diagramm 1). Bei der horizontalen Wandbefestigung führen Sie die Lautsprecherkabel durch den Kanal/die Kanäle unten in der Mitte an der Lautsprecherrückseite ein und verlegen sie dann wie bei der verti- kalen Befestigung zu der passenden Klemme. (Hinweis: Wenn Sie dickere Lautsprecherkabel als 18 AWG verwenden, passen diese eventuell nicht ganz in die Kanäle). Falls nötig kleben Sie den beiliegenden Klebestreifen über eine Stelle am Kanal, um die Kabel dort zu sichern (siehe Diagramm 2).

4. Drücken Sie den Lautsprecher vorsichtig durch die Befestigungslöcher auf

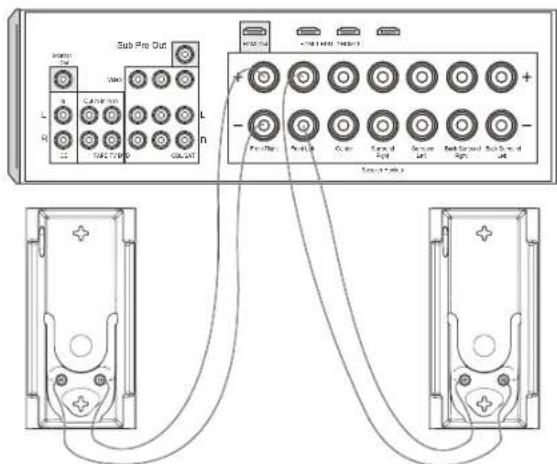

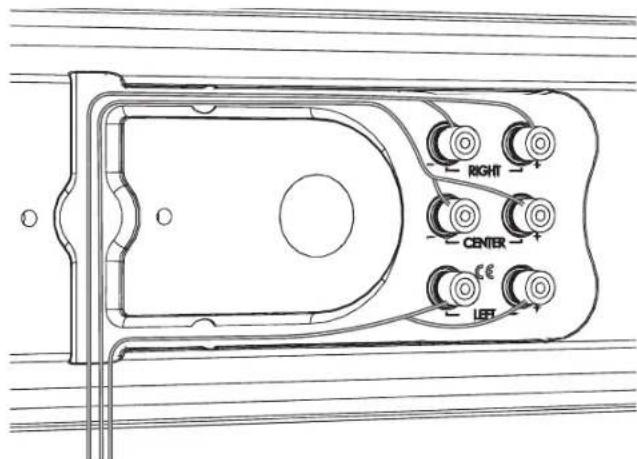

die beiden Laschen an der installierten Halterung (G-28 und G-42) oder auf die beiden Schrauben in der Wand (G-12 und G-16) und verschieben Sie ihn 7,9 mm (5/16 Zoll) nach oben, unten, rechts oder links, um ihn zu arretieren. anSChlUSS Anschluss für G-12, G-16, G-28 – Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des linken Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des linken Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Anschluss der G-42 Soundbar – Da dieser Lautsprecher die linken, rechten und mittleren Kanäle enthält, verbinden Sie die entsprechenden Kanäle Ihres Verstärk- ers mit den Terminals „Left“, „Right“ und „Center“ an der G-42. Achten Sie darauf, dass keine blanken Drähte der Anschlüsse andere Terminals oder einander berühren, da dies zu Kurzschlüssen und Geräteschäden führen könnte. diaGraMM 1 diaGraMM 2 Front Left Front Right Back Surround Left Back Surround Right Surround Right Surround Left Speaker Hookup Center HDMI Out

Out In In In In CBL/SAT Sub Pre OutGarantiE aUSSErhalb dEr USa Und KanadaS Wenn dieses Produkt an einen Käufer außerhalb der USA und Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen. Um Garantieleistungen zu beanspruchen, wenden Sie sich bitte an den Fachhändler, der dieses Produkt verkauft hat, oder den Vertrieb. EinhaltUnG VOn EU-riChtliniEn: Darf das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie 2006/95/EC. Entspricht den EU-Richtlinien über elektromagnetische Verträglichkeit 2004/108/EC. WEEE-hinWEiS Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union (EU) und Norwegen. Diese Anwendung ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) ausgezeichnet. Dieses Etikett zeigt an, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es sollte an einer dafür vorgesehenen Einrichtung abgeliefert werden, um Wiederver- wendung und Recycling zu ermöglichen.pOrtUGUESE inStrUÇÕES dE SEGUranÇa iMpOrtantES!
