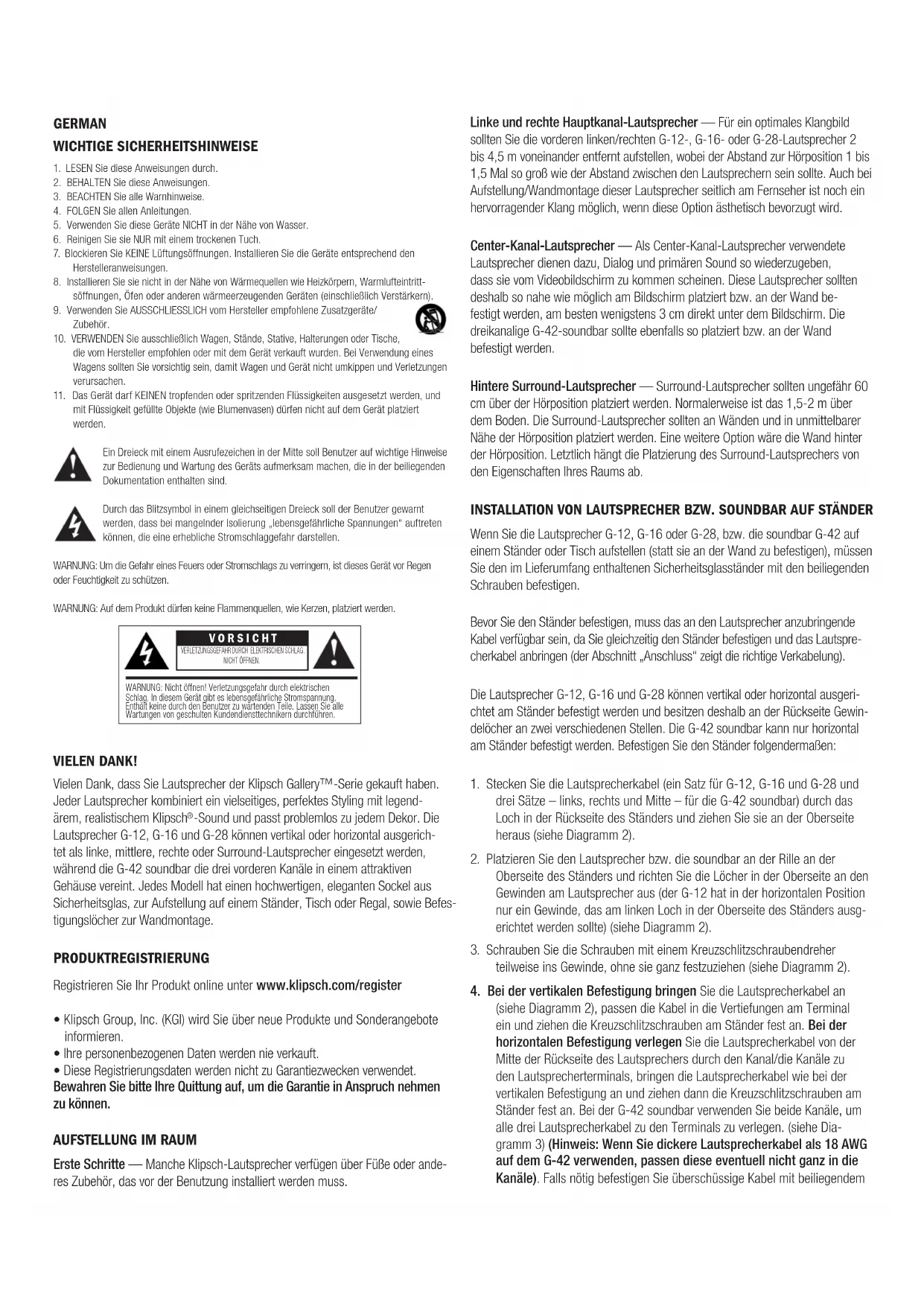

BEDIENUNGSANLEITUNG G28 KLIPSCH

CBL/SAT Sub Pre OutGERMAN WICHTIGE SICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anleitungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den

Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintritt-

söffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/

10. VERWENDEN Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische,

die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines

Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen

11. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und

mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert

Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise

zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden

Dokumentation enthalten sind.

Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt

werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ auftreten

können, die eine erhebliche Stromschlaggefahr darstellen.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen

oder Feuchtigkeit zu schützen.

WARNUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden.

Vielen Dank, dass Sie Lautsprecher der Klipsch Gallery™-Serie gekauft haben.

Jeder Lautsprecher kombiniert ein vielseitiges, perfektes Styling mit legend-

ärem, realistischem Klipsch

-Sound und passt problemlos zu jedem Dekor. Die

Lautsprecher G-12, G-16 und G-28 können vertikal oder horizontal ausgerich-

tet als linke, mittlere, rechte oder Surround-Lautsprecher eingesetzt werden,

während die G-42 soundbar die drei vorderen Kanäle in einem attraktiven

Gehäuse vereint. Jedes Modell hat einen hochwertigen, eleganten Sockel aus

Sicherheitsglas, zur Aufstellung auf einem Ständer, Tisch oder Regal, sowie Befes-

tigungslöcher zur Wandmontage.

PRODUKTREGISTRIERUNG Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Klipsch Group, Inc. (KGI) wird Sie über neue Produkte und Sonderangebote

• Ihre personenbezogenen Daten werden nie verkauft.

• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen

AUFSTELLUNG IM RAUM Erste Schritte — Manche Klipsch-Lautsprecher verfügen über Füße oder ande-

res Zubehör, das vor der Benutzung installiert werden muss.

Linke und rechte Hauptkanal-Lautsprecher — Für ein optimales Klangbild

sollten Sie die vorderen linken/rechten G-12-, G-16- oder G-28-Lautsprecher 2

bis 4,5 m voneinander entfernt aufstellen, wobei der Abstand zur Hörposition 1 bis

1,5 Mal so groß wie der Abstand zwischen den Lautsprechern sein sollte. Auch bei

Aufstellung/Wandmontage dieser Lautsprecher seitlich am Fernseher ist noch ein

hervorragender Klang möglich, wenn diese Option ästhetisch bevorzugt wird.

Center-Kanal-Lautsprecher — Als Center-Kanal-Lautsprecher verwendete

Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben,

dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten

deshalb so nahe wie möglich am Bildschirm platziert bzw. an der Wand be-

festigt werden, am besten wenigstens 3 cm direkt unter dem Bildschirm. Die

dreikanalige G-42-soundbar sollte ebenfalls so platziert bzw. an der Wand

Hintere Surround-Lautsprecher — Surround-Lautsprecher sollten ungefähr 60

cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über

dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer

Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter

der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von

den Eigenschaften Ihres Raums ab.

INSTALLATION VON LAUTSPRECHER BZW. SOUNDBAR AUF STÄNDER Wenn Sie die Lautsprecher G-12, G-16 oder G-28, bzw. die soundbar G-42 auf

einem Ständer oder Tisch aufstellen (statt sie an der Wand zu befestigen), müssen

Sie den im Lieferumfang enthaltenen Sicherheitsglasständer mit den beiliegenden

Schrauben befestigen.

Bevor Sie den Ständer befestigen, muss das an den Lautsprecher anzubringende

Kabel verfügbar sein, da Sie gleichzeitig den Ständer befestigen und das Lautspre-

cherkabel anbringen (der Abschnitt „Anschluss“ zeigt die richtige Verkabelung).

Die Lautsprecher G-12, G-16 und G-28 können vertikal oder horizontal ausgeri-

chtet am Ständer befestigt werden und besitzen deshalb an der Rückseite Gewin-

delöcher an zwei verschiedenen Stellen. Die G-42 soundbar kann nur horizontal

am Ständer befestigt werden. Befestigen Sie den Ständer folgendermaßen:

1. Stecken Sie die Lautsprecherkabel (ein Satz für G-12, G-16 und G-28 und

drei Sätze – links, rechts und Mitte – für die G-42 soundbar) durch das

Loch in der Rückseite des Ständers und ziehen Sie sie an der Oberseite

heraus (siehe Diagramm 2).

2. Platzieren Sie den Lautsprecher bzw. die soundbar an der Rille an der

Oberseite des Ständers und richten Sie die Löcher in der Oberseite an den

Gewinden am Lautsprecher aus (der G-12 hat in der horizontalen Position

nur ein Gewinde, das am linken Loch in der Oberseite des Ständers ausg-

erichtet werden sollte) (siehe Diagramm 2).

3. Schrauben Sie die Schrauben mit einem Kreuzschlitzschraubendreher

teilweise ins Gewinde, ohne sie ganz festzuziehen (siehe Diagramm 2).

4. Bei der vertikalen Befestigung bringen Sie die Lautsprecherkabel an

(siehe Diagramm 2), passen die Kabel in die Vertiefungen am Terminal

ein und ziehen die Kreuzschlitzschrauben am Ständer fest an. Bei der

horizontalen Befestigung verlegen Sie die Lautsprecherkabel von der

Mitte der Rückseite des Lautsprechers durch den Kanal/die Kanäle zu

den Lautsprecherterminals, bringen die Lautsprecherkabel wie bei der

vertikalen Befestigung an und ziehen dann die Kreuzschlitzschrauben am

Ständer fest an. Bei der G-42 soundbar verwenden Sie beide Kanäle, um

alle drei Lautsprecherkabel zu den Terminals zu verlegen. (siehe Dia-

gramm 3) (Hinweis: Wenn Sie dickere Lautsprecherkabel als 18 AWG

auf dem G-42 verwenden, passen diese eventuell nicht ganz in die

Kanäle). Falls nötig befestigen Sie überschüssige Kabel mit beiliegendem

VORSICHT WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen

Schlag. In diesem Gerät gibt es lebensgefährliche Stromspannung.

Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle

Wartungen von geschulten Kundendiensttechnikern durchführen. VERLETZUNGSGEFAHR DURCH ELEKTRISCHEN SCHLAG.NICHT ÖFFNEN.Klebestreifen. So ändern Sie die Richtung Klipsch Logo auf der Front-

Lautsprecher vorsichtig aus einer Seite und drehen 45 ˚.

WANDMONTAGE VON LAUTSPRECHER BZW. SOUNDBAR Wenn Sie Ihre Lautsprecher G-12, G-16 oder G-28 bzw. die G-42 soundbar an

der Wand anbringen wollen, dürfen Sie die Ständer nicht befestigen. Bestimmen

Sie passende Stellen zur Wandbefestigung jedes Lautsprechers und verlegen Sie

an alle Lautsprecherpositionen Kabel, bevor Sie die Lautsprecher an der Wand

anbringen. Bringen Sie sie nicht an der Decke an.

1. Für den G-28 oder G-42 verwenden Sie die beiliegende Schablone und

wählen die Befestigungsposition des Lautsprechers (horizontal oder vertikal).

Stecken Sie die Schablone an der Wand fest, stellen Sie sicher, dass sie

waagerecht (bei horizontaler Befestigung) oder senkrecht (bei vertikaler

Befestigung) und richtig ausgerichtet ist, also beispielsweise am Fernseher

zentriert. Markieren Sie alle Vorbohrungen durch die Schablone an der Wand

und entfernen Sie dann die Schablone. Für den G-12 oder G-16 markieren

Sie zwei Vorbohrungen an der Wand – beim G-12 23,5 mm (9,26 Zoll)

voneinander entfernt und beim G-16 33,7 mm (13,25 Zoll) voneinander

entfernt. Vergewissern Sie sich, dass die Punkte so ausgerichtet sind, dass

der Lautsprecher senkrecht bzw. waagerecht hängt. Halten Sie bei allen

Lautsprechern einen Mindestabstand von 2,5 cm zwischen Lautsprecherge-

häuse und Fernseher ein. Denken Sie daran, dass der Lautsprecher bei der

Befestigung 7,9 mm (5/16 Zoll) unter der Vohrbohrungen arretiert wird.

2. Führen Sie die Vorbohrungen an den markierten Stellen durch. Wenn Sie in

einen Ständer bohren (bevorzugt), sollten Sie Nr. 10-Befestigungsschrauben

(nicht im Lieferumfang enthalten) zur Befestigung der Lautsprecherhal-

terung (G-28 und G-42) oder des Lautsprechers selbst (G-12 und G-16)

verwenden. Ist an der Position der Vorbohrung kein Ständer vorhanden,

sollten Sie stattdessen Dübel (nicht im Lieferumfang enthalten) in die

Bohrung stecken, um die Halterung bzw. den Lautsprecher zu halten. Die

Dübel sollten eine Tragfähigkeit von mindestens 2,7 kg (G-12 und G-16)

bzw. 5,4 kg (G-28 und G-42) aufweisen.

3. Bei der vertikalen Wandbefestigung führen Sie die Lautsprecherkabel

unten am Lautsprecher ein und bringen jeden Draht an der entsprechenden

Klemme an (siehe Diagramm 2). Bei der horizontalen Wandbefestigung

führen Sie die Lautsprecherkabel durch den Kanal/die Kanäle unten in

der Mitte an der Lautsprecherrückseite ein und verlegen sie dann wie bei

der vertikalen Befestigung zu der passenden Klemme. (siehe Diagramm 3)

(Hinweis: Wenn Sie dickere Lautsprecherkabel als 18 AWG verwenden,

passen diese eventuell nicht ganz in die Kanäle). Falls nötig kleben Sie

den beiliegenden Klebestreifen über eine Stelle am Kanal, um die Kabel dort

zu sichern. So ändern Sie die Richtung Klipsch Logo auf der Front-Lautspre-

cher vorsichtig aus einer Seite und drehen 45 ˚.

4. Drücken Sie den Lautsprecher vorsichtig durch die Befestigungslöcher

auf die beiden Laschen an der installierten Halterung (G-28 und G-42)

oder auf die beiden Schrauben in der Wand (G-12 und G-16) und

verschieben Sie sie 7,9 mm (16.5 Zoll) nach unten, bis es einrastet.

ANSCHLUSS Anschluss für G-12, G-16, G-28 – Verwenden Sie 16-Gauge-Lautsprecherkabel

(oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres

Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des linken

Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des linken Kanals

Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller

verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle.

Anschluss der G-42 soundbar – Da dieser Lautsprecher die linken, rechten und

mittleren Kanäle enthält, verbinden Sie die entsprechenden Kanäle Ihres Verstärk-

ers mit den Terminals „Left“, „Right“ und „Center“ an der G-42.

Achten Sie darauf, dass keine blanken Drähte der Anschlüsse andere Terminals

oder einander berühren, da dies zu Kurzschlüssen und Geräteschäden führen

SPEAKER PFLEGE UND REINIGUNG Ihre Klipsch Galerie ™-Lautsprecher hat eine robuste Oberfläche, die nur verlan-

gen sollte trocken Staubwischen oder die Reinigung mit einem trockenen Tuch.

Vermeiden Sie die Verwendung von abrasiven oder lösemittelhaltigen Reiniger

und scharfen Reinigern. Die einzigartigen Kühlergrill für den Lautsprecher besteht

aus einem Stück purer rechteckiges Tuch mit Metallstangen auf zwei Seiten. Es

ist von Magneten in einem Schlitz an jeder Seite der Rückseite des Gehäuses

eingebettet statt. Ziehen Sie die Metallstange weg von einer Seite, dann die

andere zum Grillen entfernen. Der Grill ist entworfen, um so leichter und akustisch

transparent wie möglich, so gibt es kein starres Gerüst dahinter. Aus diesem

Grund kann es notwendig sein, um “glatte” das Tuch einmal der Grill auf dem

Schrank mit zwei Daumen auf das Tuch ziehen befestigt lehrte von oben nach

unten (oder einer Seite zur anderen, wenn Gerät horizontal montiert).

CBL/SAT Sub Pre OutDIAGRAMM 3

EINHALTUNG VON EU-RICHTLINIEN:

Darf das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie

2006/95/EC. Entspricht den EU-Richtlinien über elektromagnetische

Verträglichkeit 2004/108/EC.

WEEE-HINWEIS Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union

Diese Anwendung ist entsprechend der europäischen Richtlinie

2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE)

ausgezeichnet. Dieses Etikett zeigt an, dass das Produkt nicht

mit dem Hausmüll entsorgt werden darf. Es sollte an einer dafür

vorgesehenen Einrichtung abgeliefert werden, um Wiederver-

wendung und Recycling zu ermöglichen.

Klipsch ist ein eingetragenes Warenzeichen von Klipsch Group Inc.PORTUGUESE INSTRUÇÕES DE SEGURANÇA IMPORTANTES!

1. LEIA estas instruções.
