Marke	Klipsch
Modell	G12
Produkttyp	Passiver Lautsprecher
Serie	Gallery
Verwendung	Vordere, Center- oder Surround-Kanäle (vertikale oder horizontale Montage)
Installation	Auf gehärtetem Glasfuß (mitgeliefert) oder Wandmontage über Schlüssellochaufhängung
Anschluss	Schraubklemmen für Lautsprecherkabel (mindestens 16 AWG)
Gewicht	Ca. 2,5 kg (vom Anker getragenes Gewicht min. 2,75 kg)
Gitter	Abnehmbares Stoffgitter, durch Magnete gehalten
Pflege	Mit einem trockenen Tuch abstauben; keine scheuernden oder lösungsmittelhaltigen Reiniger verwenden
Sicherheit	Gerät nicht öffnen (Stromschlaggefahr); nicht Wasser, Regen oder offenen Flammen aussetzen
Garantie	Online-Registrierung empfohlen unter www.klipsch.com/register; Quittung aufbewahren
Zertifikate	CE, WEEE

Häufig gestellte Fragen - G12 KLIPSCH

Wie schließe ich den G12-Lautsprecher an einen Verstärker?

Verbinden Sie die positive (+) rote Klemme des Lautsprechers mit der positiven (+) roten Klemme des entsprechenden Kanals am Verstärker und die negative (-) schwarze Klemme mit der negativen (-) schwarzen Klemme. Verwenden Sie Lautsprecherkabel mit mindestens 16 AWG. Stellen Sie sicher, dass kein abisoliertes Kabel eine andere Klemme oder ein anderes Kabel berührt, um Kurzschlüsse zu vermeiden.

Welcher Abstand wird zwischen dem linken und rechten Frontlautsprecher empfohlen?

Für einen räumlichen Klang platzieren Sie die Frontlautsprecher in einem Abstand von 2 bis 4,5 m voneinander und die Hörposition in 1 bis 1,5-fachem dieses Abstands.

Kann der G12-Lautsprecher an der Decke montiert werden?

Nein, die Anleitung rät von einer Deckenmontage ab. Verwenden Sie nur eine Wandmontage oder einen Standfuß.

Wie entferne ich das Gitter des Lautsprechers?

Das Gitter wird durch Magnete gehalten. Entfernen Sie vorsichtig den Metallstab von einer Seite, dann von der anderen. Nach dem Wiedereinsetzen glätten Sie den Stoff mit den Daumen.

Wie reinige ich den G12-Lautsprecher?

Verwenden Sie ein trockenes Tuch zum Abstauben. Vermeiden Sie scheuernde oder lösungsmittelhaltige Reiniger.

Kann der G12-Lautsprecher horizontal verwendet werden?

Ja, er kann je nach Montageaussparungen vertikal oder horizontal installiert werden.

Welches Lautsprecherkabel sollte ich verwenden?

Verwenden Sie Lautsprecherkabel mit 16 AWG oder dünner (18 für den G-42) für die Anschlüsse. Ein zu dickes Kabel könnte nicht in die Kanäle passen.

Wie installiere ich den G12-Lautsprecher an der Wand?

Markieren Sie die Position der Löcher (Abstand 23,5 cm für den G12), bohren Sie vor, setzen Sie ggf. Dübel ein (min. Belastbarkeit 2,75 kg), und befestigen Sie den Lautsprecher, indem Sie die Aussparungen auf die Schrauben schieben. Lassen Sie einen Abstand von 2,5 cm zum Fernseher.

Was tun bei verzerrtem Klang?

Überprüfen Sie die Anschlüsse (eine umgekehrte Polarität kann den Klang verzerren) und stellen Sie sicher, dass die Kabel sich nicht berühren. Passen Sie auch die Lautstärke des Verstärkers an.

Wie registriere ich die Garantie für meinen Klipsch G12-Lautsprecher?

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register. Bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.

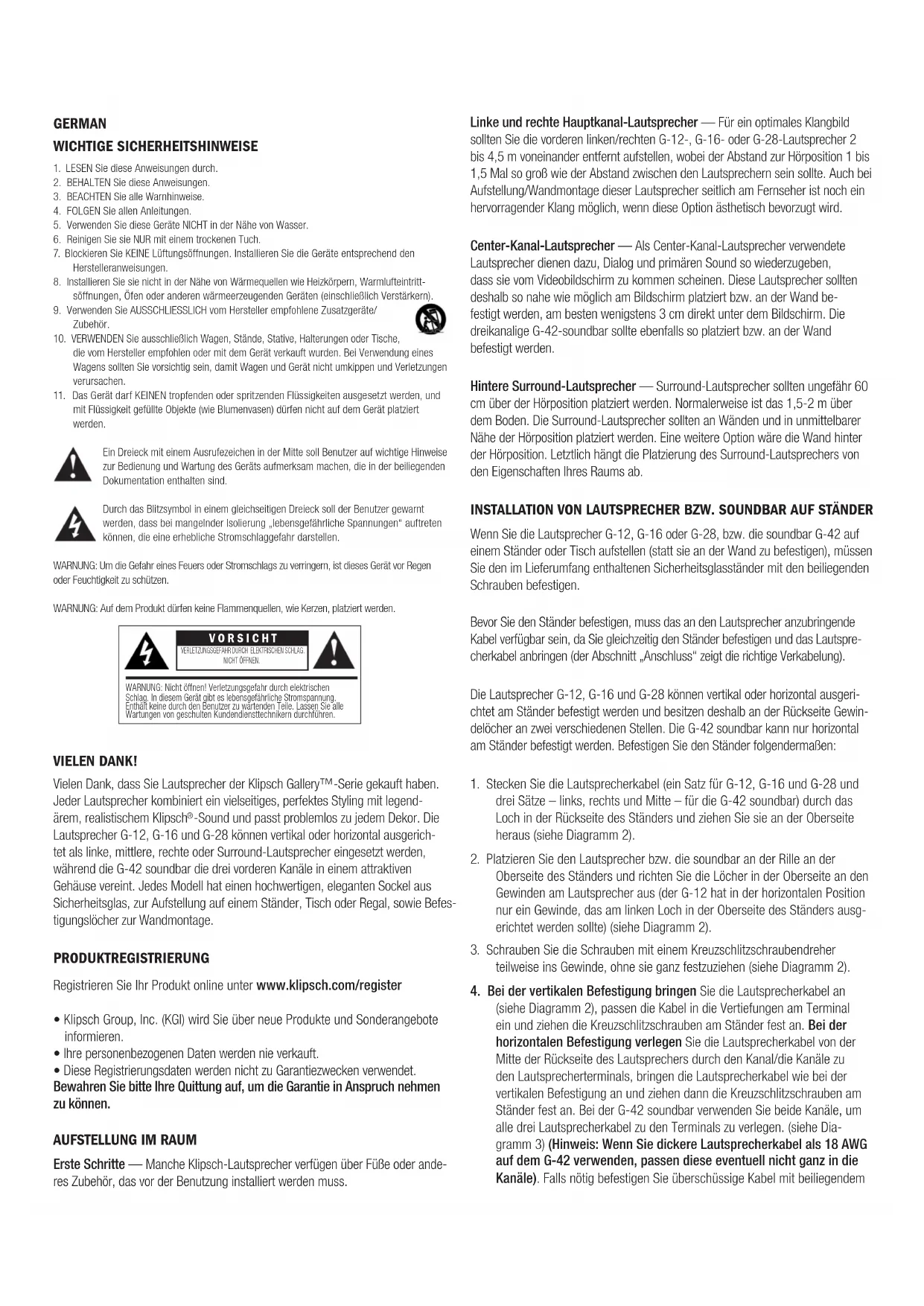

BEDIENUNGSANLEITUNG G12 KLIPSCH

WICHTIGESICHERHEITSHINWEISE

1.LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftrungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkorpm, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/ Zubehör.
10. VERWENDEN Sie ausschließlich Wagen, Stände, Stäte, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines Wagens sollen den Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
11. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden.

Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise zur Bedienung und Wartung des Gerats aufmerksam machen, die in der beiliegenden Dokumentation enthalten sind.

Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen" auftreten konnen, die eine erhebliche Stromschlaggefas darstellen.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点es Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNING: Auf dem Produkt dürfen keine Flammenquelien, wie Kerzen, platziert werden.

VIELEN DANK!

Vielen Dank, dass Sie Lautsprecher der Klipsch GalleryTM-Serie gekauft haben. Jeder Lautsprecher kombiniert ein vielseitiges, perfektes Styling mit legendärem, realistischem Klipsch®-Sound und passst problemlos zu jedem Dekor. Die Lautsprecher G-12, G-16 und G-28 können vertikal oder horizontal ausgerichtet als linke, mittlere, rechte oder Surround-Lautsprecher eingesetzt werden, während die G-42 soundbar die drei vorderen Kanäle in einem attraktiven Gehäuse vereint. Jedes Modell hat einen hochwertigen, eleganten Sockel aus Sicherheitsglas, zur Aufstellung auf einem Ständer, Tisch oder Regal, sowie Befestigungslöcher zur Wandmontage.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Klipsch Group, Inc. (KGI) wird Sie über neue Produkte und Sonderangebote informieren.
• Ihre personenbezogenen Daten werden nie verkaft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch behmen zu konnen.

AUFSTELLUNG IM RAUM

Erste Schritte — Manche Klipsch-Lautsprecher verfügen über Fuß oder andere Zubehör, das vor der Benutzung installiert werden muss.

Linke und rechte Hauptkanal-Lautsprecher — Für ein optimales Klangbild sollenen Sie die vorderen linken/rechten G-12-, G-16- oder G-28-Lautsprecher 2 bis 4,5 m voneinander entfern aufstellen, wobei der Abstand zur Hörposition 1 bis 1,5 Mal so groß wie der Abstand zwischen den Lautsprechem sein solte. Auch bei Aufstellung/Wandmontage dieser Lautsprecher seitlich am Fernseher ist noch ein hervorragender Klang möglich, wenn diese Option asthetisch bevorzugt wird.

Center-Kanal-Lautsprecher — Als Center-Kanal-Lautsprecher verwendete Laufsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt schieren. Diese Laufsprecher sollen deshalb so nahe wie möglich am Bildschirm platziert bzw. an der Wand befestigt werden, am besten weniger 3 cm direkt unter dem Bildschirm. Die dreikanalige G-42-soundbar sollte ebenfalls so platziert bzw. an der Wand befestigt werden.

Hintere Surround-Laufsprecher — Surround-Laufsprecher sollen ungefahr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5 - 2m über dem Boden. Die Surround-Laufsprecher sollen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Laufsprechers von den Eigenschaften Ihres Raums ab.

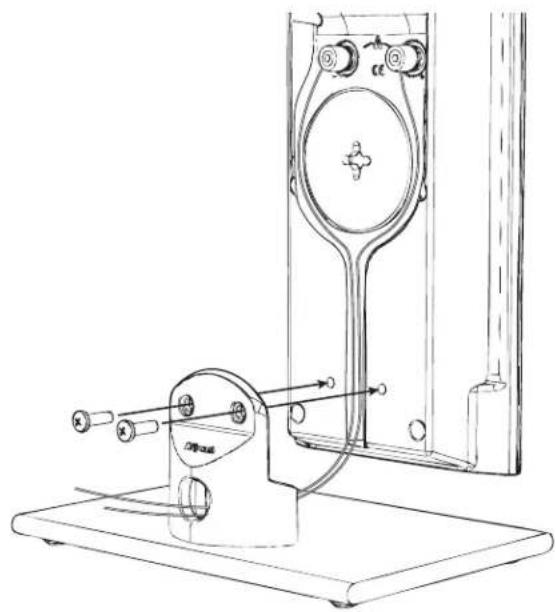

INSTALLATION VON LAUTSPRECHER BZW. SOUNDBAR AUF STÄNDER

Wenn Sie die Laufsprecher G-12, G-16 oder G-28, bzw. die soundbar G-42 auf einem Ständer oder Tisch aufstellen (statt sie an der Wand zu befestigen), müssen Sie den im Lieferumfang enthaltenen Sicherheitsglasständer mit den beiliegenden Schrauben befestigen.

Bevor Sie den Ständer befestigen, muss das an den Lautspecher anzubringende Kabel verfügbar sein, da Sie gleichzeitig den Ständer befestigen und das Lautspe-cherkabel anbringen (der Abschnitt „Anschluss" zeigt die richtige Verkabelung).

Die Laufsprecher G-12, G-16 und G-28 konnen vertikal oder horizontal ausgerichtet am Ständer befestigt werden und besitzen deshalb an der Rückseite GewinDELÖcher an zwei verschiedenesten Stellen. Die G-42 soundbar kann nur horizontal am Ständer befestigt werden. Befestigen Sie den Ständer folgendermaßen:

1. Stecken Sie die Laufsprecherkabel (ein Satz für G-12, G-16 und G-28 und drei Sätze – links, rechts und Mitte – für die G-42 soundbar) durch das Loch in der Rückseite des Ständers undziehen Sie sie an der Oberseite hers aus (siehe Diagramm 2).
2. Platzieren Sie den Lautsprecher bzw. die soundbar an der Rille an der Oberseite des Ständers und richten Sie die Löscher in der Oberseite an den Gewinden am Lautsprecher aus (der G-12 hat in der horizontalen Position nur ein Gewinde, das am linken Loch in der Oberseite des Ständers ausgerichtet werden sollen) (siehe Diagramm 2).
3. Schrauben Sie die Schrauben mit einem Kreuzschlitzschraubendreher teilweise ins Gewinde, ohne sie ganz festzuziehen (siehe Diagramm 2).
4. Bei der vertikalen Befestigung bringen Sie die Lautspracherkabel an (siehe Diagramm 2), passen die Kabel in die Vertiefungen am Terminal ein undziehen die Kreuzschlitzschrauben am Ständer fest an. Bei der horizontalen Befestigung verlegen Sie die Lautspracherkabel von der Mitte der Rückseite des Lautsprachers durch den Kanal/die Kanale zu den Lautspricherterminals, bringen die Lautspracherkabel wie bei der vertikalen Befestigung an undziehen dann die Kreuzschlitzschrauben am Ständer fest an. Bei der G-42 soundbar verwenden Sie beide Kanale, um alle drei Lautspracherkabel zu den Terminals zu verlegen.(siehe Diagramm 3) (Hinweis: Wenn Sie dickere Lautspracherkabel als 18 AWG auf dem G-42 verwenden, passen diese eventuell nicht ganz in die Kanale).Falls notig befestigen Sie uberschussige Kabel mit beiliegendem

Klebestreifen. Soändern Sie die Richtung Klipsch Logo auf der Front-Lautsprecher vorsichtig aus einer Seite und drehen 45^ .

WANDMONTAGE VON LAUTSPRECHER BZW. SOUNDBAR

Wenn Sie ihre Laufsprecher G-12, G-16 oder G-28 bzw. die G-42 soundbar an der Wand anbringen wollen, dürfen Sie die Ständer nicht befestigen. Bestimmten Sie passende Stellen zur Wandbefestigung jedem Laufsprechers und verlegen Sie an alle Laufsprecherpositionen Kabel, bevor Sie die Laufsprecher an der Wand anbringen. Bringen Sie sie nicht an der Decke an.

1. Für den G-28 oder G-42 verwenden Sie die beiliegende Schablone und wahlen die Befestigungssposition des Lautspechers (horizontal oder vertical). Stecken Sie die Schablone an der Wand fest, stellen Sie safer, dass sie waagerecht (bei horizontaler Befestigung) oder senkrecht (bei vertikaler Befestigung) und richtig ausgerichtet ist, also beispielsweise am Fernseher zentriert. Markieren Sie alle Vorbohrungen durch die Schablone an der Wand und entfernen Sie dann die Schablone. Für den G-12 oder G-16 markieren Sie zwei Vorbohrungen an der Wand - beim G-12 23,5 mm (9,26 Zoll) voinander enternet und beim G-16 33,7 mm (13,25 Zoll) voinander entfern. Vergewissern Sie sich, dass die Punkte so ausgerichtet sind, dass der Lautspecher senkrecht bzw. waagerecht hangt. Halten Sie bei allen Lautsprechn einen Mindestabstand von 2,5 cm zwischen Lautsprechtergahse und Fernseher ein. Denken Sie daran, dass der Lautspecher bei der Befestigung 7,9 mm (5/16 Zoll) unter der Vohrbohrungen arretiert wird.
2. Führn Sie die Vorbohrungen an den markierten Stellen durch. Wenn Sie in einen Ständer bohren (bevorzugt), sollenn Sie Nr. 10-Befestigungsschrauben (nicht im Lieferumfang enthalten) zur Befestigung der Laufsprecherhal-terung (G-28 und G-42) oder des Laufsprechers selbst (G-12 und G-16) verwenden. Ist an der Position der Vorbohrung kein Ständer vorhanden, sollenn Sie stattdessen Dübel (nicht im Lieferumfang enthalten) in die Bohrung stecken, um die Halterung bzw. den Laufsprecher zu halten. Die Dübel sollenn eine Tragfähigkeit von mindestens 2,7kg (G-12 und G-16) bzw. 5,4kg (G-28 und G-42) aufweisen.
3. Bei der vertikalen Wandbefestigung führen Sie die Laufsprecherkabel unter am Laufsprecher ein und bringen jedem Draht an der entsprichenden Klemme an (siehe Diagramm 2). Bei der horizontalen Wandbefestigung führen Sie die Laufsprecherkabel durch den Kanal/die Kanäle unter in der Mitte an der Laufsprecherrückseite ein und verlegen sie dann wie bei der vertikalen Befestigung zu der passenden Klemme. (siehe Diagramm 3) (Hinweis: Wenn Sie dickere Laufsprecherkabel als 18 AWG verwenden, passen diese eventuell nicht ganz in die Kanäle). Falls nötig kleben Sie den beiliegenden Klebestreiben über eine Stelle am Kanal, um die Kabel dont zu sichern. Soändern Sie die Richtung Klipsch Logo auf der Front-Laufsprecher vorsichtig aus einer Seite und drehen 45^ .
4. Drücken Sie den Laufsprecher vorsichtig durch die Befestigungslöcher auf die beiden Laschen an der installierten Halterung (G-28 und G-42) oder auf die beiden Schrauben in der Wand (G-12 und G-16) und verschiben Sie sie 7,9 mm (16.5 Zoll) nach unten, bis es einrastet.

ANSCHLUSS

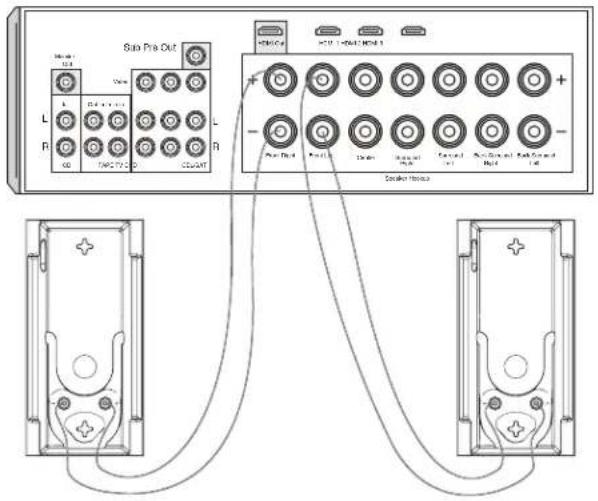

Anschluss für G-12, G-16, G-28 - Verwenden Sie 16-Gauge-Laustsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Laustsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des linken Laustsprechers mit dem SCHWARZEN, negativen (-) Anschluss des linken Kanals Ihres Verstärkers. Wiederholen Sie these Verfahren für den Anschluss aller verbleibenden Laustsprecher an die entsprechenden Verstärkerkanäe.

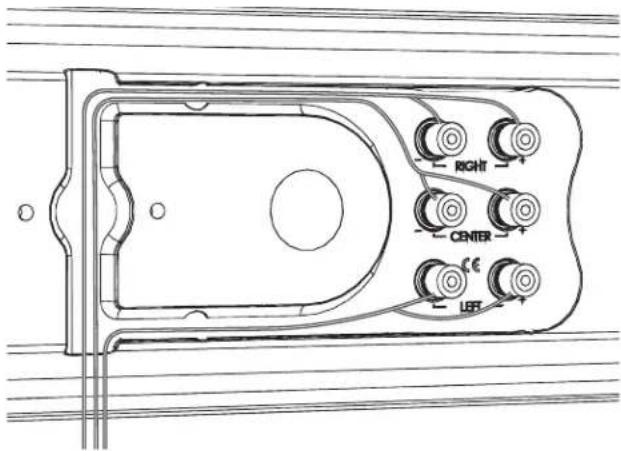

Anschluss der G-42 soundbar - Da dieser Lautspeicher die linken, rechten und mittleren Kanäe enthalt, verbinden Sie die entsprechenden Kanäe Ihres Verständrers mit den Terminals „Left", „Right" und „Center" an der G-42.

Achten Sie darauf, dass keine blanken Drähte der Anschlusses andere Terminals oder einander berühren, da dies zu Kurzschlüssen und Geräteschäden führen konnte.

SPEAKER PFLEGE UND REINIGUNG

Ich'se Klipsch GalerieTM-Lautsprecher hat eine robuste Oberfläche, die nur verlangen sollt trocken Staubwischen oder die Reinigung mit einem trockenen Tuch. Vermeiden Sie die Verwendung von abrasiven oder losemittelhaltigen Reiniger und scharfen Reinigern. Die einzigartigen Kühlergrill fur den Lautsprecher besteht aus einem Stuck purer rechteckiges Tuch mit Metallstangen auf zwei Seiten. Es ist von Magneten in einem Schlitz an jeder Seite der Rückseite des Gehauses eingebettetstatt. Ziehen Sie die Metallstange weg von einer Seite, dann die andere zum Grillen entfernen. Der Grill ist entwickeln, um so leichter und akustisch transparent wie möglich, so gibt es kein starres Gerüst dahinter. Aus thisem Grund kann es notwendig sein, um "glatte" das Tuch einmal der Grill auf dem Schrank mit zwei Daumen auf das Tuchziehen befestigtlehre von oben nach unten (oder einer Seite zur anderen, wenn Gerät horizontal montiert).

DIAGRAMM 1

DIAGRAMM 2

DIAGRAMM 3

EINHALTUNG VON EU-RICHTLINIEN:

Darf das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie 2006/95/EC. Entspritcht den EU-Richtlinien über elektromagnetische Vertraglichkeit 2004/108/EC.

WEEE-HINWEIS

Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union (EU) und Norwegen.

These Anwendungen ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) ausgezeichnet. These Etikett zeigt an, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es sollte an einer davon vorgesehenen Einrichtung abgeliefert werden, um Wiederverwendung und Recycling zu erhögbaren.

Klipsch ist ein eingetragenes Warenzeichen von Klipsch Group Inc.
