BEDIENUNGSANLEITUNG B20 KLIPSCH

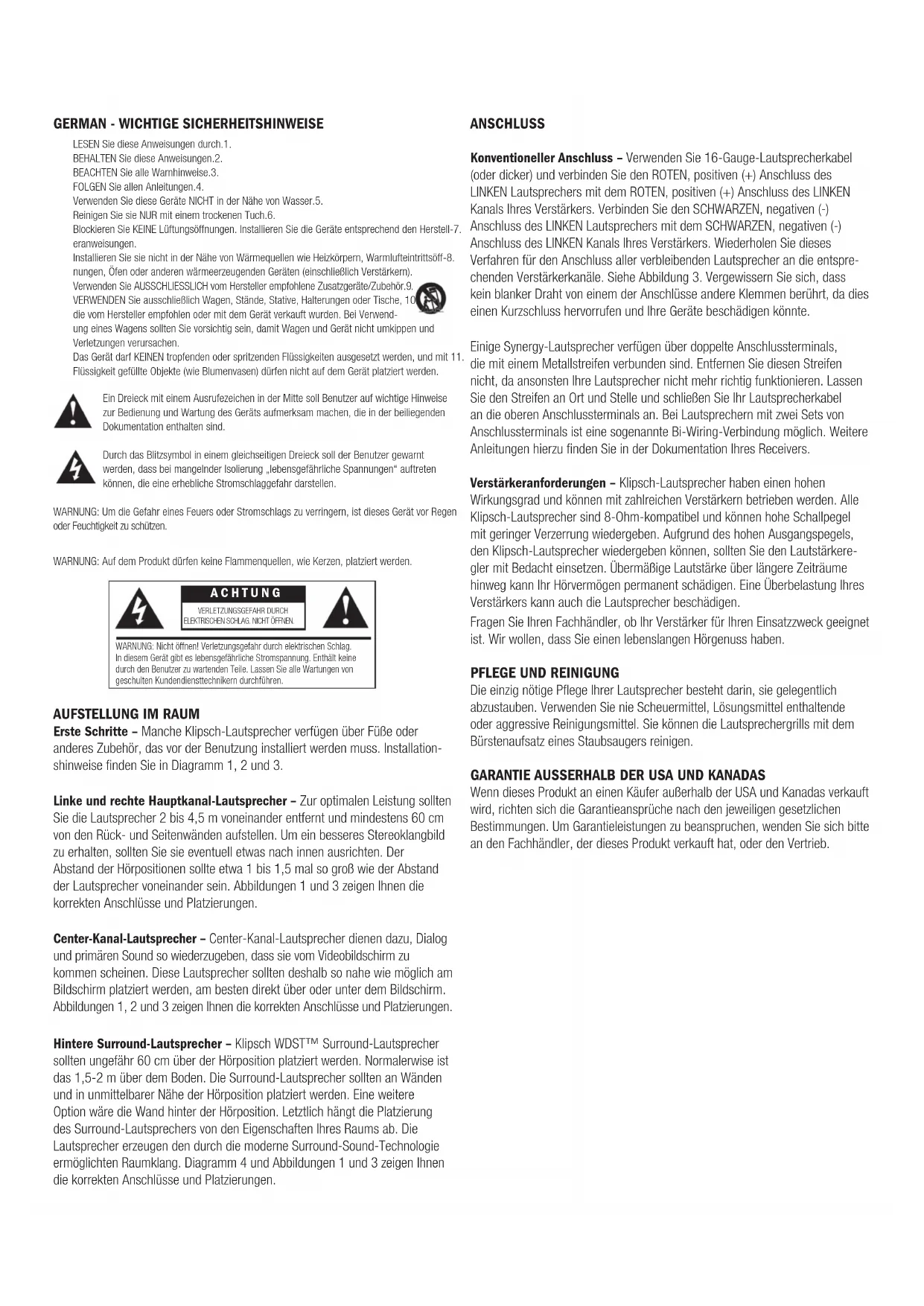

或者GERMAN - WICHTIGE SICHERHEITSHINWEISE LESEN Sie diese Anweisungen durch.1.
BEHALTEN Sie diese Anweisungen.2.
BEACHTEN Sie alle Warnhinweise.3.
FOLGEN Sie allen Anleitungen.4.
Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.5.
Reinigen Sie sie NUR mit einem trockenen Tuch.6.
Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstell-7.
Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöff-8.
nungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).
Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.9.
VERWENDEN Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, 10.
die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwend-
ung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und
Verletzungen verursachen.
Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und mit 11.
Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden.
Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise
zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden
Dokumentation enthalten sind.
Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt
werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ auftreten
können, die eine erhebliche Stromschlaggefahr darstellen.
WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen
oder Feuchtigkeit zu schützen.
WARNUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden.
AUFSTELLUNG IM RAUM Erste Schritte – Manche Klipsch-Lautsprecher verfügen über Füße oder
anderes Zubehör, das vor der Benutzung installiert werden muss. Installation-
shinweise finden Sie in Diagramm 1, 2 und 3.
Linke und rechte Hauptkanal-Lautsprecher – Zur optimalen Leistung sollten
Sie die Lautsprecher 2 bis 4,5 m voneinander entfernt und mindestens 60 cm
von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild
zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der
Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand
der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die
korrekten Anschlüsse und Platzierungen.
Center-Kanal-Lautsprecher – Center-Kanal-Lautsprecher dienen dazu, Dialog
und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu
kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am
Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm.
Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.
Hintere Surround-Lautsprecher – Klipsch WDST™ Surround-Lautsprecher
sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerwise ist
das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden
und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere
Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung
des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die
Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie
ermöglichten Raumklang. Diagramm 4 und Abbildungen 1 und 3 zeigen Ihnen
die korrekten Anschlüsse und Platzierungen.
ANSCHLUSS Konventioneller Anschluss – Verwenden Sie 16-Gauge-Lautsprecherkabel
(oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des
LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-)
Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-)
Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses
Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entspre-
chenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass
kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies
einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.
Einige Synergy-Lautsprecher verfügen über doppelte Anschlussterminals,
die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen
nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig funktionieren. Lassen
Sie den Streifen an Ort und Stelle und schließen Sie Ihr Lautsprecherkabel
an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von
Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere
Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.
Verstärkeranforderungen – Klipsch-Lautsprecher haben einen hohen
Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle
Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel
mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels,
den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkere-
gler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume
hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres
Verstärkers kann auch die Lautsprecher beschädigen.
Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet
ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.
PFLEGE UND REINIGUNG Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich
abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende
oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem
Bürstenaufsatz eines Staubsaugers reinigen.
GARANTIE AUSSERHALB DER USA UND KANADAS Wenn dieses Produkt an einen Käufer außerhalb der USA und Kanadas verkauft
wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen
Bestimmungen. Um Garantieleistungen zu beanspruchen, wenden Sie sich bitte
an den Fachhändler, der dieses Produkt verkauft hat, oder den Vertrieb.
ACHTUNG VERLETZUNGSGEFAHR DURCH ELEKTRISCHEN SCHLAG. NICHT ÖFFNEN. WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag.
In diesem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine
durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von
geschulten Kundendiensttechnikern durchführen.eInhaltUnG VOn eU-rIChtlInIen:
Darf das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie
2006/95/EC. Entspricht der EU-Richtlinie 2004/108/EC (Elektromagnetische
Verträglichkeit) und der EU-Ecodesign-Richtlinie 2005/32/EC.
Weee-hInWeIS Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union
Diese Anwendung ist entsprechend der europäischen Richtlinie
2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE)
ausgezeichnet. Dieses Etikett zeigt an, dass das Produkt nicht
mit dem Hausmüll entsorgt werden darf. Es sollte an einer dafür
vorgesehenen Einrichtung abgeliefert werden, um Wiederver-
wendung und Recycling zu ermöglichen.
prODUKtreGIStrIerUnG Registrieren Sie Ihr Produkt online unter www.klipsch.com/register.
• Klipsch wird Sie über neue Produkte und Sonderangebote informieren.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.
Behalten Sie bitte Ihre Quittung, um die Garantie in Anspruch nehmen zu können.Abbildung 3
Front LeftFront RightBack Surround Left Back Surround RightSurround RightSurround Left Speaker HookupCenterHDMI OutHDMI 1 HDMI 2 HDMI 3
Platzierung der Lautsprecher im Hörbereich
Surround-Lautsprecher
Gewölbte Gummifüßchen
(auf Unterseite oder Rückseite
anbringen, falls an Wand befestigt)
Verstellbarer Zapfen
Wandbefestigung von Surround-Lautsprechern
Caution! Do not use keyholes
Abschnitt Aufstellung
Befestigungsschablone
2,5- bis 3-Zoll Flachkopf-Holzschrauben
In Ständerprofil befestigen oder Dübel
verwenden – etwa 6 mm hervorstehen
Befestigungsloch nicht
TV Optionale seitliche Platzierung der Surround-
Lautsprecher (Option A wird bevorzugt)
