Produkttyp	Soundbar
Marke	Klipsch
Modell	Icon SB1 1
Abmessungen (L x H x T)	1000 x 80 x 100 mm (Schätzung)
Nettogewicht	2,5 kg (Schätzung)
Stromversorgung	Netz 100-240V, 50/60Hz
Stromverbrauch	30 W (Schätzung)
Hauptfunktionen	Bluetooth-Audio, HDMI-ARC-Anschluss, optischer Eingang, 3,5-mm-Aux-Eingang, Infrarot-Fernbedienung
Kompatibilität	Fernseher mit HDMI-ARC- oder optischem Ausgang
Gesamtleistung	200 W (Schätzung)
Frequenzgang	40 Hz - 20 kHz
Signal-Rausch-Verhältnis	> 80 dB (Schätzung)
Subwoofer	Kabellos (Schätzung)
Anzahl Kanäle	2.1
Lautsprecher	2 Hochtöner und 2 Tieftöner (Schätzung)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht Wasser aussetzen, Gehäuse nicht öffnen, vor Reinigung Netzstecker ziehen
Ersatzteile und Reparaturfähigkeit	Beim Hersteller erhältlich; Reparatur durch Fachmann empfohlen
Allgemeine Informationen	Nur für Innenräume; Betriebstemperatur: 0°C bis 35°C

Häufig gestellte Fragen - Icon SB1 1 KLIPSCH

Wie schließe ich die Soundbar an meinen Fernseher an?

Verwenden Sie zum Anschließen der Soundbar vorzugsweise das mitgelieferte HDMI-ARC-Kabel. Stecken Sie ein Ende in die Soundbar und das andere in den HDMI-ARC-Eingang des Fernsehers. Sie können auch ein optisches Kabel verwenden, wenn Ihr Fernseher keinen ARC-Anschluss hat.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie zuerst, ob die Batterien richtig eingelegt und nicht leer sind. Stellen Sie dann sicher, dass kein Hindernis den Infrarotsensor der Soundbar blockiert. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien durch neue.

Kann ich die Soundbar über Bluetooth verbinden?

Ja, die Soundbar Icon SB1 1 ist Bluetooth-kompatibel. Aktivieren Sie Bluetooth auf Ihrem Gerät (Smartphone, Tablet) und wählen Sie "Klipsch SB1" in der Liste der Geräte. Der Pairing-Code lautet in der Regel 0000, falls erforderlich.

Wie stelle ich die Lautstärke des Subwoofers ein?

Die Soundbar wird mit einer Fernbedienung geliefert, mit der Sie den Pegel des Subwoofers einstellen können. Verwenden Sie die entsprechenden Tasten (oft mit "Bass +/-" bezeichnet), um die Intensität zu erhöhen oder zu verringern. Sie können die Bässe auch über das Audiomenü Ihres Fernsehers anpassen, wenn die Verbindung über HDMI ARC erfolgt.

Was tun, wenn kein Ton aus der Soundbar kommt?

Überprüfen Sie zuerst, ob die Soundbar eingeschaltet ist (Kontrollleuchte). Stellen Sie sicher, dass die Audioquelle (Fernseher, Telefon) an der Soundbar richtig ausgewählt ist. Testen Sie ein anderes Kabel oder einen anderen Eingang. Starten Sie die Soundbar neu, indem Sie sie 30 Sekunden lang vom Stromnetz trennen.

Die Soundbar schaltet sich nicht ein, was tun?

Stellen Sie sicher, dass das Netzkabel an der Soundbar und an einer funktionierenden Steckdose angeschlossen ist. Wenn die Soundbar immer noch nicht angeht, versuchen Sie eine andere Steckdose. Falls dies fehlschlägt, kontaktieren Sie den Klipsch-Kundendienst.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes und fusselfreies Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder Flüssigkeiten. Für die Gitter kann ein kleiner Pinsel oder ein Staubsauger mit niedriger Leistung den Staub entfernen.

Kann ich die Soundbar mit einem Projektor verwenden?

Ja, wenn der Projektor über einen Audioausgang verfügt (HDMI ARC, optisch oder Aux). Schließen Sie die Soundbar an den entsprechenden Ausgang an. Beachten Sie, dass einige Projektoren keinen ARC-Ausgang haben, verwenden Sie dann eine optische Verbindung.

Wie aktualisiere ich die Firmware?

Das Firmware-Update erfolgt über ein USB-Kabel (Typ A). Laden Sie die Update-Datei von der Klipsch-Website herunter, kopieren Sie sie auf einen im FAT32-Format formatierten USB-Stick, stecken Sie diesen bei ausgeschalteter Soundbar ein und schalten Sie die Soundbar dann ein. Befolgen Sie die Anweisungen im vollständigen Handbuch.

Die Soundbar gibt Störgeräusche von sich, was tun?

Halten Sie die Soundbar von Störquellen wie WLAN-Routern oder Mikrowellen fern. Überprüfen Sie, ob die Audiokabel abgeschirmt sind. Wenn das Problem weiterhin besteht, versuchen Sie, die Soundbar zurückzusetzen (halten Sie die Einschalttaste 10 Sekunden lang gedrückt).

BEDIENUNGSANLEITUNG Icon SB1 1 KLIPSCH

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen.
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät.
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
12. VERWENDEN Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
13. TRENNEN Sie dieses Gerät bei Gewitter vom Netz, oder wenn es längere Zeit nicht benutzt wird.
14. Lassen Sie ALLE Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde.
15. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden.
16. Um dieses Gerät ganz vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.
17. Der Netzstecker sollte stets in gutem Betriebszustand sein.

Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden Dokumentation enthalten sind.

Durch das Blitzsymbol in einem gleichseitigen Dreieck soll der Benutzer gewarnt werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ auftreten können, die eine erhebliche Stromschlaggefahr darstellen.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden.

HINWEISE ZU BATTERIEN:

WARNUNG: Batterien (Akkus oder installierte Batterien) dürfen nicht hohen Temperaturen (direkte Sonneneinstrahlung, Feuer usw.) ausgesetzt werden.

WARNUNG: Auslaufgefahr. Verwenden Sie nur den angegebenen Batterietyp. Mischen Sie nie neue und gebrauchte Batterien.

Achten Sie auf die korrekte Polung. Entfernen Sie Batterien aus Produkten, die längere Zeit nicht benutzt werden. Lagern Sie die Batterien an einem trockenen Ort.

WARNUNG: Wenn die Batterie unsachgemäß ausgetauscht wird, besteht Explosionsgefahr. Tauschen Sie sie nur durch den gleichen oder einen gleichwertigen Typ aus.

WARNUNG: Batterien nicht in den Mund stecken oder verschlucken. Für Kinder und Haustiere unzugänglich aufbewahren.

WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien aufzuladen.

Entsorgen Sie die Batterien gemäß den örtlichen Bestimmungen. Verbrennen Sie sie nicht.

WARNUNG: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen.

a ChtUnG

STROMSCHLAGGEFAHR. NICHT ÖFFENEN.

WARNUNG: Nicht öffnen! Stromschlaggefahr. Spannungen in diesem Gerät sind lebensgefährlich. Enthält keine vom Anwender zu wartenden Teile. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.

Platzieren Sie das Gerät in der Nähe einer Steckdose und stellen Sie sicher, dass Sie den Leistungsschalter leicht erreichen können.

WARNUNG: Dieses Produkt darf NUR mit den auf der Rückseite oder dem eingebauten Netzteil aufgelisteten Wechselstromspannungen betrieben werden. Ein Betrieb mit anderen Spannungen kann permanente Geräteschäden hervorrufen und führt zum Erlöschen des Garantieanspruchs. Vor dem Einsatz von Adaptersteckern ist zu warnen, da das Produkt dann u.U. mit Spannungen in Kontakt ist, für die es nicht konzipiert wurde. Wenn das Produkt ein abnehmbares Netzkabel hat, dürfen Sie nur das Ihrem Produkt beiliegende oder von Ihrem örtlichen Vertriebshändler/Fachhändler gelieferte Kabel verwenden. Wenn Sie die korrekte Betriebsspannung nicht kennen, wenden Sie sich bitte an Ihren örtlichen Vertriebshändler/Fachhändler.

eLektromaGnetISChe VerträGLIChkelt (fCC UnD kanaDa)

Dieses Produkt entspricht Teil 15 der FCC-Richtlinien. Der Betrieb unterliegt den beiden folgenden Bedingungen:

(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss jegliche empfangenen Interferenzen aufnehmen können, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde geprüft und entspricht demnach den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der Richtlinien der US-Fernmeldebehörde (FCC). Diese Grenzwerte sollen einen angemessenen Schutz gegen störende Interferenzen bei Installationen in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet HF-Energie und kann diese ausstrahlen; wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es störende Interferenzen mit dem Funkverkehr verursachen. Allerdings wird nicht gewährleistet, dass es bei einer bestimmten Installation keine Interferenzen geben wird. Wenn dieses Gerät störende Interferenzen zum Radio- und Fernsehempfang verursacht, (was durch Aus- und Einschalten des Geräts festgestellt werden kann), wird dem Benutzer nahegelegt, die Interferenz durch eines oder mehrere der folgenden Verfahren zu beheben:

• Die Empfangsantenne anders ausrichten oder anderswo platzieren.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät in eine Steckdose eines Netzkreises einstecken, der nicht mit dem des Empfängers identisch ist.
- Den Händler oder einen erfahrenen Radio- und Fernsehtechniker zu Rate ziehen.

Entsprechend den Prüfbestimmungen von FCC Part 15 als digitales Gerät der Klasse B genehmigt.

Vorsicht: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Geräts außer Kraft setzen.

Dieses Digitalgerät der Klasse B entspricht der kanadischen Norm ICES-003.

eInhaLtUnG Von eU-rIChtLinlen

Darf das CE-Zeichen führen. Entspricht der EU-Niederspannungsrichtlinie 2006/95/EC. Entspricht der EU-Richtlinie 2004/108/EC (Elektromagnetische Verträglichkeit) und der EU-Ecodesign-Richtlinie 2009/125/EC. Entspricht der EU-Richtlinie 1999/5/EC (Funkanlagen und Telekommunikationsendeinrichtungen).

Dieses Produkt enthält Batterien, die nicht unter die EU-Richtlinie 2006/66/EC fallen und nicht mit dem Hausmüll entsorgt werden dürfen. Folgen Sie bitte den örtlichen Vorschriften.

Weee-hInWelS

Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union (EU) und Norwegen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) ausgezeichnet. Dieses Etikett zeigt an, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es sollte an einer dafür vorgesehenen Einrichtung abgeliefert werden, um Wiederverwendung und Recycling zu ermöglichen.

DrahtLoSer SenDer: eInhaLtUnG Von rIChtLinlen

Das „IC“: Vor der Funkzertifizierungsnummer bedeutet lediglich, dass die von Industry Canada festgelegten technischen Spezifikationen erfüllt wurden.

Dieses Produkt entspricht Teil 15 der FCC-Richtlinien und den lizenzfreien RSS-Normen von Industry Canada. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss jegliche empfangenen Interferenzen aufnehmen können, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät erfüllt die Anforderungen der FCC- und IC-Strahlenbelastungsrichtlinie, die bei unkontrollierten Umgebungen gültig wird. Bei der Installation und dem Betrieb des Geräts sollte darauf geachtet werden, dass der Abstand zwischen dem Strahler und Ihrem Körper mindestens 20 cm beträgt. Dieser Sender darf nicht in der Nähe oder in Verbindung mit einer anderen Antenne oder einem anderen Sender betrieben werden.

NATIONALE BESCHRÄNKUNGEN

Dieses Gerät ist ohne Einschränkungen für den Einsatz in Heim und Büro in allen EU-Ländern konzipiert (und in anderen Ländern, gemäß EU-Richtlinie 1999/5/EC), mit Ausnahme der unten aufgeführten Länder:

Land Einschränkung Grund/Anmerkung

Bulgarien Keine		Allgemeine Autorisierung für die Verwendung im Freien und in der Öffentlichkeit erforderlich.
Frankreich	Verwendung im Freien auf 10 mW EIRP im Bereich 2454-2483,5 MHz beschränkt	Militärische Nutzung zur Funkortung. Die Neuverteilung des 2,4-GHz-Bands läuft seit einigen Jahren, um die Vorschriften zu lockern. Volle Implementierung ist für 2012 geplant.
Italien Keine		Bei Verwendung außerhalb des eigenen Geländes ist eine allgemeine Autorisierung erforderlich.
Luxemburg Keine		Allgemeine Autorisierung für Bereitstellung von Netzwerken und Diensten erforderlich (nicht fürs Spektrum)
Norwegen Implementiert		Die Verwendung kann innerhalb eines 20 km Radius vom Zentrum Ny-Alesunds aus beschränkt sein.
Russische Föderation Keine Nur für den Inneneinsatz

Hinweis: In Frankreich Produkt bitte nicht im Freien verwenden.

VIELEN DANK!

Vielen Dank, dass Sie das Klipsch Icon™ SB 1 gekauft haben. Ihr neues Klipsch Icon™ SB 1 ist ein kompaktes, leicht anschließbares System mit einem eleganten Design, das den Klang von Fernsehsendungen, Filmen und persönlichen Audiodateien verbessert. Im Gegensatz zu den Designs vieler Konkurrenten hat das Klipsch Icon™ SB 1 eine Zweigege-Lautsprecherkonfiguration mit einem separaten Hochtöner und Mittelbass-Treiber für die linken und rechten Kanäle. Dies wird mit der exklusiven Convergent Source Module-Technologie kombiniert, um das beste Klangdetail und die klarste Stimmwiedergabe in seiner Preisklasse zu bieten. Ein drahtloser Subwoofer, der sein Signal vom Soundbar erhält, bietet realistischen Bass und dadurch ein volles Klangerlebnis in einer kompakten, unauffälligen Bauweise. Das Klipsch Icon™ SB 1 ist ein 2,4-GHz-Produkt, das ein Signal vom Soundbar zum Subwoofer in einem Radius von bis zu 15 m übertragen kann.

PACKLISTE

1. SOUNDBAR
2. DRAHTLOSER SUBWOOFER
3. NETZTEIL UND -KABEL DES SOUNDBAR
4. SUBWOOFER-NETZKABEL
5. EIN 1,5 M LANGES OPTISCHES DIGITALKABEL
6. EIN RCA-DOPPELKABEL
7. ZWEI GUMMIFÜSSCHEN
8. EINE FERNBEDIENUNG
9. SCHNELLINSTALLATIONSANLEITUNG
10. SCHABLONE ZUR WANDBEFESTIGUNG DES SOUNDBAR
11. DIESES BENUTZERHANDBUCH

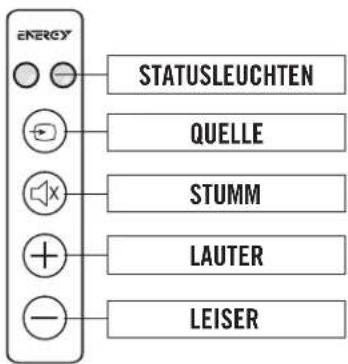

SOUNDBAR-VORDERSEITE

SOUNDBAR-STATUSLEUCHTE

ROT: Im STANDBY-Modus (Ruhemodus)

GRÜN: Bei Signaleingang über optisches Digitalkabel

ORANGE: Bei Eingang eines analogen Stereosignals

ORANGE (blinkend): Cinch-Eingang stumm

GRÜN (blinkend): Digitaler Eingang stumm

ROT (blinkend): Fehler beim Erkennen eines Befehls der Fernbedienung

GRÜN ODER ORANGE LEUCHTET EINMAL

AUF: Es wurde ein Signal der Fernbedienung empfangen

WEISS (rechte Statusleuchte): Im 3D-Surroundmodus

ROT und GRÜN (alternierend):

Fernprogrammierung aktiviert

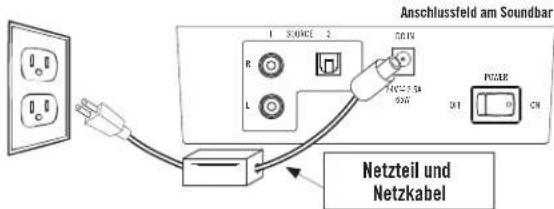

SOUNDBAR-RÜCKSEITE

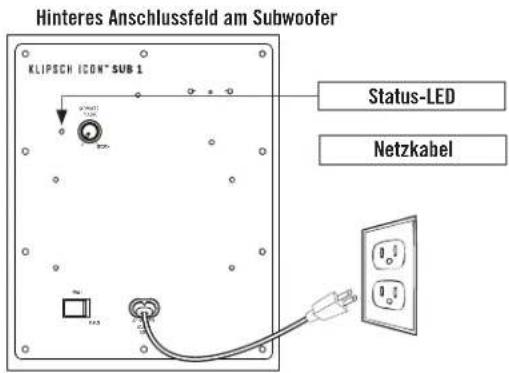

SUBWOOFER-RÜCKSEITE

SUBWOOFER-STATUSLEUCHTE

BLAU (dauerhaft): Empfang eines drahtlosen Signals vom Soundbar ROT (dauerhaft): Sucht nach dem drahtlosen Signal vom Soundbar

PLATZIERUNG/INSTALLATION

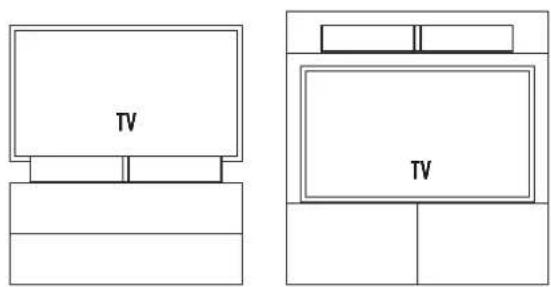

1. Platzierung/Wandmontage des Soundbar: Das Soundbar muss auf einer ebenen Oberfläche direkt vor Ihrem Fernseher (mit den mitgelieferten beiden Füßchen) oder auf einem Regal direkt über oder unter dem Fernseher (ebenfalls mit den Füßchen) aufgestellt werden. Es kann auch mit Hilfe der Befestigungslöcher an der Rückseite des Soundbar und einem ebenfalls wandbefestigten Fernsehgerät an der Wand angebracht werden. Bei der Wandbefestigung muss das mitgelieferte Kabel (oder ein anderes) erst am Fernseher angeschlossen werden. Dann wird das Soundbar unter Verwendung der beiliegenden Wandbefestigungsschablone an der Wand angebracht. Wenn die beiden Befestigungslöcher sich über Ständerprofilen befinden, schrauben Sie zwei Holzschrauben ein, an denen Sie das Soundbar aufhängen. Wenn sich hinter den Löchern keine Ständerprofile befinden, müssen Sie zum Aufhängen des Soundbar Dübel mit einer Traglast von mindestens 3,5 kg verwenden. Schließen Sie das vom Fernseher kommende Kabel an (siehe Abschnitt „Anschlüsse“) und hängen Sie das Soundbar an der Wand auf.

1. Platzierung des Subwoofers: Der Subwoofer muss auf dem Boden aufgestellt werden, und zwar im gleichen Raum und maximal 15 m vom Soundbar entfernt und in Nähe einer Steckdose. Für maximale Bassleistung sollten Sie den Subwoofer in einer Ecke an der gleichen Wand wie den Fernseher und das Soundbar platzieren. Nachdem das Soundbar mit dem Fernseher und einer Steckdose verbunden ist, stecken Sie das Netzkabel des Subwoofers in eine Steckdose.

1. Anschluss des Soundbar an den Fernseher: Die Soundbar-Komponente des Klipsch Icon™ SB 1-Systems muss an den Fernseher, die Kabelbox oder den Satellitenempfänger angeschlossen werde. Wenn Sie andere Geräte an den Fernseher angeschlossen haben, wie einen DVD- oder BluRay-Player, eine Spielkonsole etc., schließen Sie das Soundbar so an den Fernseher an, dass Sie alle diese Geräte und den Fernseher über das Soundbar hören können. Wenn keine anderen Geräte außer der Kabel- oder Satelliten-Box an den Fernseher angeschlossen sind und Sie alle Programme über diese Box empfangen, können Sie das Soundbar entweder an diese Box oder an das Fernsehgerät anschließen. Es gibt drei verschiedene Methoden, um das Soundbar an den Fernseher bzw. die Satelliten- oder Kabel-Box anzuschließen.

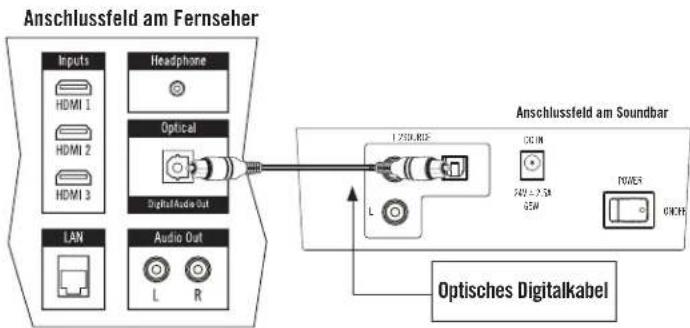

A. Optisches Digitalkabel

Die meisten HD-Fernseher, Satelliten- und Kabel-Boxen haben einen OPTISCHEN DIGITALAUDIOAUSGANG. Stecken Sie einfach ein Ende des optischen Kabels in den entsprechenden Ausgang am Fernseher, der Satelliten- oder Kabel-Box und das andere in den OPTISCHEN DIGITALEINGANG auf der Rückseite des Soundbar.

B. RCA-Kabel

Wenn Sie keinen optischen Digitalausgang besitzen, können Sie mit Hilfe eines beidseitig mit Steckern versehenes Cinchkabels (nicht im Lieferumfang enthalten) die analogen Audioausgänge (R/L) an Ihrem Gerät an die analogen Audioeingänge (R/L) am Soundbar verbinden.

Anschlussfeld am Fernseher

C. 3,5-mm-Ausgang (Kopfhörerbuchse)

Eine dritte Option wäre, den Kopfhörerausgang an Ihrem Gerät mit den linken und rechten Analogeingängen am Soundbar zu verbinden (Kabel NICHT mitgeliefert).

Sobald Sie einen der oben beschriebenen Audioanschlüsse vorgenommen haben, schließen Sie das mitgelieferte Soundbar-Netzteil an den Eingang „DC Input“ auf der Rückseite des Soundbar an, stecken das andere Ende des Netzkabels in eine Steck-dose und drücken die Netztaste an der Rückseite des Soundbar.

1. Anschluss des Subwoofers an das Soundbar: Sobald Sie den Subwoofer im Raum aufgestellt haben, stecken Sie ein Ende des mitgelieferten Subwoofer-Netzkabels in die Buche „AC In“ am Subwoofer und das andere in eine stromführende Steckdose. Drücken Sie die Netztaste an der Rückseite des Subwoofers. Stellen Sie am Soundbar sicher, dass die linke Statusleuchte dauerhaft entweder grün oder orangefarbig leuchtet (wenn sie rot ist, müssen Sie die Taste QUELLE einmal drücken). Die rote Leuchte an der Rückseite des Subwoofers leuchtet weiterhin auf, bis ein drahtloses Signal vom Soundbar entdeckt wird. Sobald dieses Signal entdeckt wird (nach ca. 15 Sekunden), wechselt die LED von dauerhaft rot zu dauerhaft blau und zeigt damit an, dass der Subwoofer jetzt mit dem Soundbar verbunden ist.

PROGRAMMIEREN IHRER TV-FERNBEDIENUNG, UM DAS SOUNDBAR ZU KONTROLLIEREN

Die folgenden drei Schritte sollten verwendet werden, um jede Funktion Ihres Fernsehers oder Kabel-Box Tasten der Fernbedienung (SOURCE, MUTE, Lauter, & LEISER) programmiert werden. WENN der Soundbar im Bereitschaftsmodus (durchgezogene rote Status-LED), drücken Sie die Taste auf der Soundbar, bis die Status-LED leuchtet grün.

1. Stellen Sie das Gerät in den Lernmodus: Mit dem Status-LED zeigt grün, drücken und halten Sie sowohl die und Tasten auf der Vorderseite der Soundbar zur gleichen Zeit (ca. 3 Sekunden), bis die Status-LED blinkt roten und grünen

2. Wählen Sie die Funktion zu lernen: Drücken Sie die Taste einmal an der Soundbar (die Status-LED leuchtet durchgehend orange). (Ersetzen Sie die SOURCE, VOLUME UP & LEISER an Stelle von beim Programmieren der anderen Tasten während dieses Schritts)

3. Lesen Sie die Funktion: Halten Sie Ihre Fernbedienung innerhalb von einem Fuß und zeigte auf der Vorderseite der Soundbar. Langsam drücken Sie die Taste auf Ihrer Fernbedienung viermal. An den ersten drei Pressen, wird die Statusanzeige flackern bei jedem Drücken ORANGE. Wenn das Gerät die Funktion erfolgreich gelernt, auf dem vierten Druck auf die Taste, wird das Licht grün blinken mehrmals und dann grün leuchten. (Vergessen Sie die SOURCE, VOLUME UP & DOWN-VOLUME verwenden an Stelle von beim Programmieren der anderen Tasten während dieses Schritts)

Um die restlichen Funktionen zu programmieren, wiederholen Sie einfach alle Schritte, wobei Sie mit der neuen Funktion und Taste drückt (SOURCE, VOLUME UP und VOLUME DOWN) über die Schritte zwei und drei.

WICHTIGER HINWEIS:

An der Vorderseite des Soundbar befindet sich keine Ein/Aus-Taste (an der Rückseite gibt es einen Netzschalter). Sie müssen das Soundbar (bzw. den Subwoofer) nicht ausschalten, wenn Sie mit dem Fernsehen fertig sind. Wenn Sie fertig sind, schalten Sie den Fernseher aus (bzw. die Satelliten- oder Kabel-Box, falls das Soundbar damit verbunden ist). Das Soundbar (und der Subwoofer) geht automatisch in den Standby-Modus (Ruhemodus) über, wenn ungefähr 10 Minuten lang kein Signal vom Fernseher bzw. der Satelliten- oder Kabel-Box kommt. Wenn die linke Status-LED dauerhaft rot an der Vorderseite des Soundbar bzw. der Rückseite des Subwoofers leuchtet, zeigt dies, dass der Standby-Modus aktiv ist. Wenn Ihr Fernseher bzw. die Satelliten- oder Kabel-Box wieder eingeschaltet wird und ein Signal empfangen wird, verlässt das Soundbar (und der Subwoofer) den Standby-Modus und schaltet sich wieder ein.

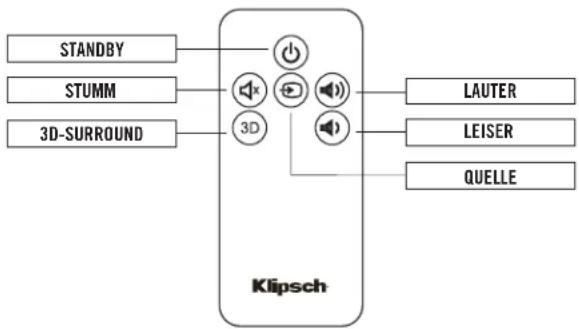

BETRIEB DES KLIPSCH ICON™ SB 1

Sobald Ihr Soundbar angeschlossen und in Betrieb ist, können Sie durch einige einfache Schritte die Leistung Ihres Systems optimieren. Zuerst sollten Sie die Lautsprecher des Fernsehgeräts ausschalten und das Soundbar zur neuen Klangquelle machen. Manche Fernseher schalten automatisch die Lautsprecher aus, wenn Sie das Soundbar anschließen, während Sie bei anderen die Lautsprecher manuell deaktivieren müssen. Die Dokumentation Ihres Fernsehgeräts zeigt Ihnen, wie Sie dessen Lautsprecher deaktivieren. Wenn Sie die Lautsprecher des Fernsehers nicht ausschalten können, verbessert das Soundbar dennoch den Klang des Fernsehers deutlich, und Sie können den TV-Sound einfach an den des Soundbar anpassen. Hierzu programmieren Sie zuerst die Fernbedienung zur Bedienung des Soundbar und senken dann mit Hilfe der Regler am Fernseher selbst dessen Lautstärke ganz nach unten. Drücken Sie dann die Taste LAUTER am Soundbar, bis Sie einen angenehmen Lautstärkepegel am Soundbar eingestellt haben. Zuletzt müssen Sie sicherstellen, dass der Klipsch Icon™ SB 1-Subwoofer klanglich an das Soundbar angepasst ist. Stellen Sie hierzu den Subwoofer-Lautstärkeregler an der Rückseite des Subwoofers ungefähr auf die Mitte und machen Sie ihn dann lauter oder leiser.

3D-SURROUND

Das Klipsch Icon™ SB 1 besitzt einen 3D-Surround-Modus, der einen besseren Raumklang bietet und den Effekt simuliert, wie in einem Kino von mehreren Lautsprechern umgeben zu sein. Für den Effekt dieser Funktion sind weder eine bestimmte Lautsprecherplatzierung, spezielle Ansprüche an den Raum oder ein spezifisches Programmmaterial erforderlich. Drücken Sie einfach die 3D-Taste auf der Fernbedienung, und an der Soundbar leuchtet ein weißes Licht auf, um anzuzeigen, dass die Funktion aktiv ist. Um die Funktion zu deaktivieren, drücken Sie die 3D-Taste erneut, und die weiße LED erlischt. Dieser Effekt ist von mehreren Hörpositionen in Ihrem Raum aus hörbar. Die vier Kontrolltasten können mit der integrierten Lernfunktion in andere Fernbedienungen programmiert werden, aber die Ein/Aus-Taste für den 3D-Surround-Modus kann nur von der mitgelieferten Fernbedienung kontrolliert werden und von keiner anderen Fernbedienung erlernt werden.

PROBLEMLÖSUNGEN

Soundbar schaltet sich nicht ein

• Ist das Netzteil mit einer stromführenden Steckdose verbunden?
• Ist der Netzschalter an der Rückseite des Soundbar eingeschaltet?

Kein Sound aus dem Soundbar

• Ist es an eine stromführende Steckdose angeschlossen, und ist der Netzschalter an der Rückseite des Soundbar eingeschaltet?
• Sind alle Verbindungen vom Fernseher bzw. der Kabel- oder Satelliten-Box fest eingesteckt?
• Ist der Fernseher bzw. die Kabel- oder Satelliten-Box eingeschaltet, und ist die Lautstärke hoch genug eingestellt?
• Ist die Lautstärke des Soundbar hoch genug eingestellt?
• Ist der Standby-Modus des Soundbar deaktiviert? (LED dauerhaft grün oder orangefarbig)
• Ist das Soundbar mit der richtigen Quelle verbunden?

Kein Sound aus dem Subwoofer

• Ist er an eine stromführende Steckdose angeschlossen, und ist der Netzschalter an der Rückseite eingeschaltet?
• Ist der Lautstärkeregler an der Rückseite des Subwoofers hoch genug eingestellt?
• Hat der Subwoofer eine Verbindung zum Soundbar hergestellt?

Subwoofer kann keine drahtlose Verbindung zum Soundbar herstellen

(Grüne Status-LEDs des Subwoofers blinken)

• Bringen Sie den Subwoofer näher an das Soundbar.
• Wenn andere drahtlose Geräte in der Nähe (beispielsweise Babyfone, kabellose Telefone, Wi-Fi etc.) eine Kanalwahlfunktion besitzen, sollten Sie deren Kanal ändern.
• Schalten Sie sowohl das Soundbar als auch den Subwoofer aus und dann wieder an, um eine neue Verbindungssequenz zu starten
• Verwenden Sie das Ende einer Büroklammer (oder etwas ähnliches) und drücken Sie damit 5 Sekunden lang leicht den Knopf in dem nicht markierten Loch an der linken Seite des Eingabefelds, links vom (roten) L-Quelleingang. Drücken Sie dann innerhalb von 10 Sekunden mit dem gleichen Werkzeug den Knopf in dem mit „Factory Use Only“ markierten Loch oben rechts auf der Rückseite des Subwoofers

Fernbedienung für TV/Kabel-Box/Satelliten-Box lässt sich nicht programmieren

• Folgen Sie allen Programmieranweisungen genau.
• Programmieren Sie Ihre ursprüngliche TV-Fernbedienung für das Soundbar, versuchen Sie dann, Ihre Universal-Fernbedienung zu verwenden, ohne sie zu programmieren.
• In manchen Fällen müssen Sie eventuell die Programmierung einer Funktion wiederholen.
• Es kann vorkommen, dass das Soundbar nicht alle Fernbedienungscodes erlernen kann.

Sollten Sie Fragen haben, wenden Sie sich bitte an den Kundendienst von Klipsch:

In den Vereinigten Staaten: 1-866-441-8208

PFLEGE UND REINIGUNG

Sie müssen das Gehäuse nur gelegentlich mit einem feuchten Tuch abstauben oder abwischen. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sprühen Sie nie Politur oder Reinigungsmittel auf die Treibereinheiten (Tief-, Mittel- und Hochtöner) oder Regler bzw. Anschlüsse. Sie können den Lautsprechergrill mit dem weichen Bürstenaufsatz eines Staubsaugers reinigen. Nehmen Sie vor Verwendung eines Staubsaugers die Lautsprechergrills ab und saugen Sie die Treiber nicht ab.

Klipsch ist eine eingetragene Marke der Klipsch Group, Inc.

DOLBY DIGITAL

Unter Lizenz von Dolby Laboratories hergestellt. Dolby und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories.
