Tipo de produto	Barra de som
Marca	Klipsch
Modelo	Icon SB1 1
Dimensões (L x A x P)	1000 x 80 x 100 mm (estimativa)
Peso líquido	2,5 kg (estimativa)
Alimentação	Rede 100-240V, 50/60Hz
Consumo elétrico	30 W (estimativa)
Funções principais	Transmissão de áudio Bluetooth, conexão HDMI ARC, entrada óptica, entrada auxiliar 3,5 mm, controle remoto infravermelho
Compatibilidade	Televisores com saída HDMI ARC ou óptica
Potência total	200 W (estimativa)
Resposta em frequência	40 Hz - 20 kHz
Relação sinal/ruído	> 80 dB (estimativa)
Subwoofer	Sem fio (estimativa)
Número de canais	2.1
Alto-falantes	2 tweeters e 2 woofers (estimativa)
Manutenção e limpeza	Usar um pano macio e seco; não usar produtos químicos
Segurança	Não expor à água, não abrir o gabinete, desconectar antes de limpar
Peças sobressalentes e reparabilidade	Disponíveis junto ao fabricante; reparo por um profissional recomendado
Informações gerais	Uso interno apenas; temperatura de operação: 0°C a 35°C

Perguntas frequentes - Icon SB1 1 KLIPSCH

Como conectar a barra de som à minha televisão?

Para conectar a barra de som, utilize de preferência o cabo HDMI ARC fornecido. Conecte uma extremidade na barra e a outra na entrada HDMI ARC da televisão. Você também pode usar um cabo óptico se sua televisão não tiver uma porta ARC.

O controle remoto não funciona, o que fazer?

Verifique primeiro se as pilhas estão corretamente inseridas e não estão gastas. Em seguida, certifique-se de que nenhum obstáculo bloqueia o sensor infravermelho da barra. Se o problema persistir, substitua as pilhas por novas.

Posso conectar a barra de som via Bluetooth?

Sim, a barra de som Icon SB1 1 é compatível com Bluetooth. Ative o Bluetooth no seu dispositivo (smartphone, tablet) e selecione "Klipsch SB1" na lista de dispositivos. O código de emparelhamento é geralmente 0000 se solicitado.

Como ajustar o volume do subwoofer?

A barra de som vem com um controle remoto que permite ajustar o nível do subwoofer. Use as teclas dedicadas (geralmente indicadas como "Bass +/-") para aumentar ou diminuir a intensidade. Você também pode ajustar os graves no menu de áudio da sua televisão se a conexão for HDMI ARC.

O que fazer se nenhum som sair da barra de som?

Verifique primeiro se a barra está ligada (luz indicadora). Certifique-se de que a fonte de áudio (televisão, telefone) está selecionada corretamente na barra. Teste outro cabo ou outra entrada. Reinicie a barra desconectando-a por 30 segundos.

A barra de som não liga, o que fazer?

Certifique-se de que o cabo de alimentação está bem conectado à barra e a uma tomada elétrica funcional. Se a barra ainda não ligar, tente outra tomada. Em caso de falha, entre em contato com o serviço ao cliente Klipsch.

Como limpar a barra de som?

Use um pano macio, seco e que não solte fiapos para limpar a superfície. Nunca use produtos químicos, álcool ou líquidos. Para as grades, um pincel pequeno ou um aspirador de baixa potência pode remover a poeira.

Posso usar a barra de som com um projetor?

Sim, se o projetor tiver uma saída de áudio (HDMI ARC, óptica ou auxiliar). Conecte a barra na saída correspondente. Atenção: alguns projetores não possuem saída ARC, use então uma conexão óptica.

Como atualizar o firmware?

A atualização do firmware é feita por um cabo USB (tipo A). Baixe o arquivo de atualização do site da Klipsch, copie-o para um pendrive formatado em FAT32, conecte-o na barra desligada e ligue a barra. Siga as instruções do manual completo.

A barra de som emite ruídos, o que fazer?

Afaste a barra de fontes de interferência como roteadores WiFi ou micro-ondas. Verifique se os cabos de áudio são bem blindados. Se o problema persistir, tente reiniciar a barra (mantenha o botão de alimentação pressionado por 10 segundos).

MANUAL DE UTILIZADOR Icon SB1 1 KLIPSCH

FUNCIONAMIENTO DE LA KLIPSCH ICON™ SB 1

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. FIQUE ATENTO a todos os avisos.
4. SIGA todas as instruções.
5. NÃO use este aparelho perto de água.
6. LIMPE APENAS com um pano seco.
7. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. NÃO anule a função de segurança do plugue polarizado ou aterrado. Um plugue polarizado tem dois pinos chatos, sendo um deles mais largo que o outro. Um plugue aterrado tem dois pinos chatos e um terceiro pino redondo de aterramento. O pino chato mais largo ou o terceiro pino redondo existem para sua segurança. Se o plugue fornecido não se encaixar na tomada, consulte um eletricista para trocar a tomada obsoleta.
10. PROTEJA o cabo de alimentação para que não seja pisoteado nem prensado, sobretudo no plugue, em tomadas posicionadas no piso e no ponto onde sai do aparelho.
11. USE APENAS acessórios especificados pelo fabricante.
12. USE apenas com um carrinho, pedestal, tripé, suporte ou mesa recomendado pelo fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê-lo com o aparelho para evitar se ferir caso caia.
13. DESLIGUE o aparelho da tomada durante tempestades elétricas ou quando ficar fora de uso por longos períodos de tempo.
14. TODA a manutenção deve ser realizada por pessoal de manutenção qualificado. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, tais como danos ao cabo de alimentação ou ao plugue, derramamento de líquido ou queda de objetos dentro do aparelho, exposição do aparelho à chuva ou umidade, mau funcionamento ou queda do aparelho.
15. NÃO exponha este equipamento a respingos ou borrifos e certifique-se de que nenhum objeto que contenha líquidos, como vasos, sejam colocados sobre o equipamento.
16. Para desconectar completamente este equipamento da corrente elétrica, desconecte o plugue do cabo de alimentação da tomada.
17. O plugue principal do cabo de alimentação deve ser mantido pronto para ser utilizado.

O ponto de exclamação dentro de um triângulo equilátero visa alertar o usuário quanto à inclusão de instruções importantes sobre o funcionamento e a manutenção (reparos) no material impresso que acompanha o produto.

O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o usuário quanto à presença de tensão perigosa não isolada dentro do compartimento do produto, que pode ser potente o suficiente para representar um risco de choque elétrico às pessoas.

ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade.

ATENÇÃO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela, deve ser colocada em cima do produto.

INFORMAÇÕES SOBRE A BATERIA:

ATENÇÃO: As baterias não devem ser expostas a calor excessivo, como a luz solar direta, chamas ou outras fontes de calor.

ATENÇÃO: Risco de vazamento. Use somente o tipo de bateria especificado. Nunca misture baterias novas e usadas.

Observe a polaridade correta. Remova as baterias dos produtos que não forem usados por um longo período. Guarde as baterias em um local seco.

ATENÇÃO: Perigo de explosão caso a bateria de reposição seja incorreta. Substituir apenas com uma bateria igual ou equivalente.

ATENÇÃO: Não coloque as baterias na boca nem as ingira. Manter longe do alcance de crianças e animais domésticos.

ATENÇÃO: Não recarregue baterias não recarregáveis.

Descarte todas as baterias usadas corretamente, seguindo todas as regulamentações locais. Não incinerar.

ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.

atenÇÃO

RISCO DE CHOQUE ELÉTRICO. NÃO ABRIR.

AVISO: Não abrir! Risco de choque elétrico. As voltagens neste equipamento são perigosas à vida. Não há peças para manutenção por parte do usuário. Encaminhe todos os consertos para assistência técnica qualificada.

Coloque o equipamento próximo a uma tomada de alimentação elétrica do circuito principal e certifique-se de que haja fácil acesso à chave do disjuntor.

ATENÇÃO: Este produto SÓ deve ser alimentado com as tensões de CA relacionadas no painel traseiro ou pela fonte de alimentação que o acompanha. A alimentação proveniente de tensões que não sejam as identificadas pode causar dano irreversível ao produto e anular sua garantia. O uso de adaptadores de tomadas de CA deve ser evitado, pois pode permitir que o produto seja ligado em tensões para as quais não foi projetado. Se o produto estiver equipado com um cabo de alimentação removível, use apenas o tipo fornecido com o produto ou pelo distribuidor e/ou revendedor local. Caso não tenha certeza quanto à tensão operacional correta, entre em contato com o distribuidor e/ou revendedor local.

InformaÇÕeS Sobre aS normaS De ConformIDaDe eLetromaGnétICa Da fCC e Do GoVerno Do CanaDÁ

Este dispositivo está em conformidade com a Parte 15 das Normas da FCC. A operação está sujeita às duas condições descritas a seguir:

(1) Este dispositivo não deve causar interferência prejudicial, e (2) este dispositivo deve aceitar todo tipo de interferência recebida, incluindo interferências que possam fazer com que tenha funcionamento indesejável.

OBSERVAÇÃO: Este equipamento foi testado e está em conformidade com os limites de um dispositivo digital Classe B, segundo a parte 15 das Regras da FCC. Estes limites foram concebidos para proporcionar proteção razoável contra interferência prejudicial em uma instalação residencial. Esse equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferência prejudicial nas comunicações de rádio. Entretanto, não há garantia de que não ocorrerão interferências em instalações específicas. Se este equipamento causar interferência prejudicial na recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, recomenda-se que o usuário tente corrigir a interferência adotando uma ou mais das seguintes medidas:

• Reoriente ou reposicione a antena de recepção.
• Aumente a distância entre o equipamento e o receptor.
• Ligue o equipamento em uma tomada em um circuito diferente do circuito ao qual o receptor está conectado.
• Consulte o revendedor ou um técnico de rádio/televisão experiente para obter ajuda.

Aprovado no âmbito da disposição de verificação da Parte 15 da FCC como um dispositivo digital de Classe B.

Cuidado: Alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem resultar na anulação do direito do usuário de usar este dispositivo.

Este aparelho digital de Classe B está em conformidade com a norma ICES-003 do Canadá.

InformaÇÕeS Sobre ConformIDaDe Com aS normaS Da UniÃO eUropela

Qualificado para exibir a marca CE; está em conformidade com a Diretiva sobre Baixa Tensão da União Europeia 2006/95/EC; está em conformidade com a Diretiva sobre Compatibilidade Eletromagnética (EMC) da União Europeia 2004/108/EC, está em conformidade com a Diretiva de Projeto Ecológico da União Europeia 2009/125/EC, está em conformidade com a Diretiva de Equipamentos de Rádio e Equipamentos Terminais de Telecomunicação (R&TTE) da União Europeia 199/5/EC.

Este produto contém baterias cobertas no âmbito da Diretiva Europeia 2006/66/EC, que não podem ser descartadas junto com lixo residencial comum. Siga as regulamentações locais.

aVlSo Sobre a DIretIVa Weee

Observação: Esta marca se aplica apenas aos países da União Europeia (UE) e à Noruega.

Este aparelho está rotulado em conformidade com a Diretiva Europeia 2002/96/EC relativa a resíduos de equipamentos elétricos e eletrônicos (WEEE). Este rótulo indica que este produto não deve ser descartado junto com lixo residencial. Deve ser levado para uma instalação apropriada para ser recuperado e reciclado.

InformaÇÕeS De ConformIDaDe Do tranSmISSor Sem flo

O termo "IC:" antes do número de certificação de rádio significa que as especificações técnicas da Industry Canada foram atendidas.

Este dispositivo está em conformidade com a parte 15 das Regras da FCC e com a(s) norma(s) RSS de isenção de licença da Industry Canada aplicáveis. A operação está sujeita às duas condições descritas a seguir: (1) este dispositivo não deve causar interferência prejudicial, e (2) este dispositivo deve aceitar todo tipo de interferência, incluindo interferências que possam fazer com que tenha funcionamento indesejável.

Este equipamento está em conformidade com os limites de exposição à radiação estabelecidos pela FCC e pela IC para ambientes não controlados. Este equipamento deve ser instalado e utilizado a uma distância mínima de 20 cm entre o radiador e o corpo do usuário. Este transmissor não deve ser colocado nem utilizado junto com qualquer outra antena ou transmissor.

Este dispositivo se destina a uso residencial e comercial em todos os países da UE (e outros países que sigam a diretiva 199/5/EC da UE) sem qualquer limitação, exceto para os países mencionados abaixo:

País Restrição Motivo/observação

Bulgária Nenhuma		Autorização geral necessária para uso ao ar livre e serviço público.
França	Uso ao ar livre limitado a 10 mW e.i.r.p. na banda de 2.454 a 2.483,5 MHz.	Uso em radiolocalização militar. A realocação da banda de 2,4 GHz tem ocorrido nos últimos anos para permitir menos restrições na regulamentação atual. A implementação plena está prevista para 2012.
Itália Nenhuma		Se usado fora da própria propriedade, é necessário obter autorização geral.
Luxemburgo Nenhuma		Autorização geral necessária para rede e fornecimento de serviço (não para o espectro).
Noruega Implementadas		Esta subseção não se aplica à área geográfica situada dentro de um raio de 20 km do centro de Ny-Álesund

Federação Russa Nenhuma Somente para aplicações em ambientes fechados.
Observação: não usar o produto ao ar livre na França.

OBRIGADO

Agradecemos sua compra do Klipsch Icon™ SB 1! Seu novo Klipsch Icon™ SB 1 é um aperfeiçoamento compacto, elegante, fácil de conectar e usar para TV, para assistir filmes e até mesmo para ouvir músicas. Ao contrário de muitos designs da concorrência, o sistema Klipsch Icon™ SB 1 usa uma configuração de caixa acústica bidirecional com tweeter e alto-falante para graves de frequência média separados para os canais esquerdo e direito, e combina isso com a exclusiva tecnologia Convergent Source Module para reproduzir o som mais detalhado e a maior clareza vocal disponíveis nesta faixa de preço. Um subwoofer sem fio recebe o sinal do sistema e adiciona graves realísticos para proporcionar uma experiência sonora completa em um pacote compacto e discreto! O Klipsch Icon™ SB 1 é um produto de 2,4 GHz projetado para transmitir sem fio um sinal do sistema para o subwoofer até um raio de 15 metros de distância.

LISTA DE COMPONENTES NA EMBALAGEM

1. BARRA SONORA
2. SUBWOOFER SEM FIO
3. FONTE DE ALIMENTAÇÃO/CABO DE ALIMENTAÇÃO DA BARRA SONORA
4. CABO DE ALIMENTAÇÃO DO SUBWOOFER
5. UM CABO ÓTICO DIGITAL DE 1,5 M DE COMPRIMENTO
6. UM CABO RCA DUPLO
7. DOIS PÉS DE BORRACHA
8. UM CONTROLE REMOTO
9. MANUAL DE INSTALAÇÃO RÁPIDA
10. MODELO PARA INSTALAR A BARRA SONORA NA PAREDE
11. ESTE MANUAL DO PROPRIETÁRIO

FRENTE DA BARRA SONORA

LUZ DE STATUS DA BARRA SONORA

VERMELHA: No modo STANDBY ("Espera")

VERDE: Com entrada de cabo ótico digital

LARANJA: Com entrada E/D de cabo RCA analógico

LARANJA (intermitente): Som da entrada RCA desligado

VERDE (intermitente): Som da entrada digital desligado

VERMELHA (intermitente): Falha em aprender um comando do controle remoto

VERDE OU LARANJA INTERMITENTE: Um sinal do controle remoto foi recebido

BRANCA (luz de status direita): No modo surround 3D

VERMELHO E VERDE (alternada):

Modo de programação remota ativada

ATRÁS DO SUBWOOFER

SUBWOOFER STATUS LIGHT

POSICIONAMENTO/INSTALAÇÃO

1. Posicionamento/instalação da barra sonora na parede: A barra sonora foi projetada para ser colocada sobre uma superfície plana diretamente na frente da TV, apoiada nos dois pés fornecidos, em uma prateleira diretamente acima ou abaixo da TV, ou instalada na parede (utilizando os orifícios em formato de fechadura atrás da barra sonora) embaixo de uma TV também instalada na parede. Para instalação na parede, conecte primeiro o cabo fornecido (ou outro cabo) à TV e em seguida use o modelo para instalação em parede fornecido para instalar a barra sonora. Se os dois orifícios de instalação forem feitos em vigas de parede, use dois parafusos para madeira para fixar a barra sonora. Se não existirem vigas de parede onde os orifícios forem feitos, use buchas de parede que suportem pelo menos 3,2 kg de peso para pendurar a barra sonora. Conecte o cabo da TV (ver a seção Conexão) na barra sonora e pendure a barra sonora na parede.

ATRÁS DA BARRA SONORA

1. Posicionamento do subwoofer: O subwoofer foi projetado para ser colocado no chão alógicaso mesmo ambiente a uma distância máxima de 15 m da barra sonora, próximo de uma tomada elétrica. Para maximizar a reprodução de graves, coloque o subwoofer em um canto na mesma parede que a TV e a barra sonora. Após a barra sonora ter sido conectada à TV e ligada em uma tomada elétrica, conecte o subwoofer em uma tomada elétrica.

1. Conexão da barra sonora à TV: A barra sonora é a parte do sistema Klipsch Icon™ SB 1 que deve ser conectada à TV, conversor de TV a cabo ou receptor de sinal de satélite. Se tiver outros dispositivos conectados à TV, como um aparelho de DVD/BluRay, sistema de jogos, etc., conecte a barra sonora à TV para poder ouvir na barra sonora o som reproduzido por essas unidades e pela TV. Se nenhum outro aparelho estiver conectado à TV além de um decodificador de sinal de cabo ou satélite e receber todos os programas de TV através desse aparelho, é possível conectar a barra sonora à TV ou ao decodificador. Existem três maneiras diferentes de conectar a barra sonora à TV, receptor de sinais de satélite ou cabo.

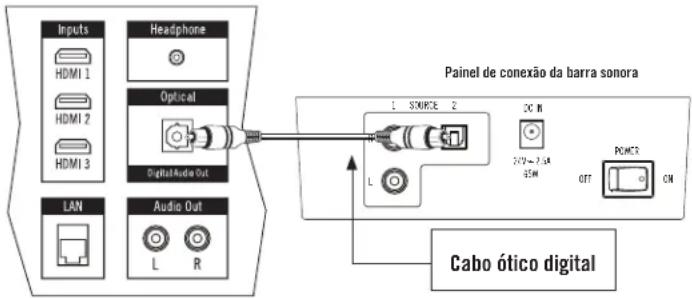

A. Cabo ótico digital

A maioria dos receptores de TV a cabo e satélite de alta definição tem uma SAÍDA ÓTICA DE ÁUDIO DIGITAL. Basta conectar uma extremidade de um cabo ótico na saída correspondente do receptor de TV a cabo ou satélite e conectar a outra extremidade do cabo na SAÍDA ÓTICA DIGITAL no painel traseiro da barra sonora.

Painel de conexão da TV


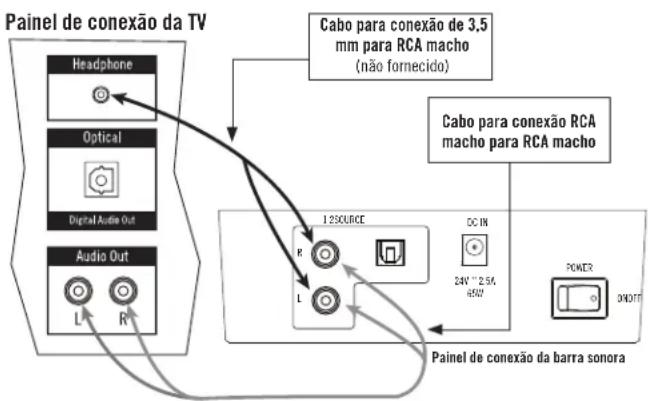

B. Cabo RCA

Se o aparelho não tiver uma saída ótica digital, você pode usar as saídas analógicas esquerda e direita do aparelho e conectá-las às entradas analógicas esquerda e direita na barra sonora usando um cabo RCA macho para RCA macho.

Uma terceira opção é fazer a conexão a partir da saída para fone de ouvido do aparelho para as entradas analógicas esquerda e direita da barra sonora.

Depois de fazer uma das conexões de cabo de áudio descritas acima, conecte a fonte de alimentação da barra sonora fornecida na entrada de CC (“DC Input”) atrás da barra sonora, conecte a fonte de alimentação em uma tomada elétrica ativa e ligue a chave liga/desliga principal atrás da barra sonora.

1. Conexão do subwoofer à barra sonora: Depois de posicionar o subwoofer no ambiente, conecte uma extremidade do cabo de alimentação do subwoofer fornecido na tomada do subwoofer identificada por "AC In" e conecte a outra extremidade em uma tomada elétrica que esteja funcionando. Ligue a chave liga/desliga principal localizada atrás do subwoofer. Na barra sonora, certifique-se de que a luz indicadora de status esquerda esteja acesa constantemente na cor verde ou laranja (pressione o botão SOURCE uma vez se a luz estiver acesa constantemente na cor vermelha). A luz vermelha atrás do subwoofer ficará acesa até encontrar o sinal sem fio emitido pela barra sonora. Após encontrar o sinal (aproximadamente 15 segundos), a luz vermelha constante mudará para azul constante, indicando que o subwoofer está conectado à barra sonora.

Painel de conexão traseiro do subwoofer

PROGRAMAÇÃO DO CONTROLE REMOTO DA TV PARA CONTROLAR A BARRA SONÓRA

Os 3 passos seguintes devem ser usadas para programar cada função da sua televisão ou caixa de cabo botões do controle remoto (fonte, MUTE, VOLUME UP, VOLUME & DOWN). SE O SoundBar é no modo standby (luz de estado sólido vermelho), aperte o botão na soundbar até a luz de status estiver verde.

1. Coloque o aparelho no modo de aprendizagem: Com a luz de status mostrando VERDE sólida, pressione e segure ambos os e botões na parte frontal do Soundbar ao mesmo tempo (aproximadamente 3 segundos) até que a luz de status pisca vermelho e verde
2. Seleção a função de aprender: Pressione o botão uma vez no soundbar (as mudanças de status de luz para ORANGE sólido). (Substitua o SOURCE, VOLUME UP e VOLUME DOWN no lugar de ao programar os outros botões durante esta etapa)
3. Aprenda a função: Mantenha o controle remoto dentro de um pé e apontou para a frente da soundbar. Lentamente pressione o botão no seu controle remoto quatro vezes. Nos primeiros três prensas, a luz indicadora de status irá piscar ORANGE com cada imprensa. Se a unidade tiver sucesso aprenderam a função, na imprensa quarto do botão, a luz começa a piscar VERDE várias vezes e depois voltar para verde. (Lembre-se de usar o SOURCE, VOLUME UP e VOLUME DOWN no lugar de ao programar os outros botões durante esta etapa)

Para programar as funções restantes, basta repetir todos os passos, substituindo com a nova função e pressiona o botão (volume de origem, UP e VOLUME DOWN) sobre as etapas dois e três.

OBSERVAÇÃO IMPORTANTE:

Não existe um botão liga/desliga na frente da barra sonora (existe um botão “liga/desliga principal” no painel traseiro da barra sonora). Não é necessário desligar a barra sonora (nem o subwoofer) ao terminar de assistir TV. Quando terminar, desligue a TV (ou receptor de satélite ou cabo se a barra sonora estiver conectada a um aparelho desse tipo). A barra sonora e o subwoofer passarão automaticamente para o modo Standby ou “espera” se não receberem um sinal de áudio da TV ou do receptor de sinais de satélite ou cabo depois de aproximadamente 10 minutos. Quando o modo Standby está “ativo”, a luz indicadora de status esquerda fica acesa na cor vermelha na frente da barra sonora e no painel traseiro do subwoofer. Quando a TV ou receptor de satélite ou cabo for ligado novamente e um sinal for recebido, a barra sonora e o subwoofer sairão automaticamente do modo Standby e ligarão.

COMO USAR O SISTEMA KLIPSCH ICON™ SB 1

Depois de a barra sonora estar conectada e funcionando, sugerimos que complete alguns procedimentos básicos para aproveitar ao máximo o sistema. Antes de tudo, desligue os alto-falantes da TV para que a barra sonora seja a nova fonte de áudio. Algumas TVs desligam automaticamente os alto-falantes quando a barra sonora é conectada, e outras requerem que sejam desligados manualmente. Consulte as instruções sobre como desligar os alto-falantes da TV no manual do proprietário da TV. Mesmo se não for possível desligar os alto-falantes da TV, a barra sonora proporcionará uma excelente melhoria do som reproduzido pela TV, sendo possível ajustar facilmente o som da TV para que se combine com o som da barra sonora. Para fazer este ajuste, programe primeiro o controle remoto da TV para controlar a barra sonora e, em seguida, abaixo manualmente o volume da TV até o mínimo possível usando os controles da própria TV. Em seguida, pressione o controle AUMENTAR VOLUME (+) na frente da barra sonora até obter um nível confortável de volume da TV reproduzido pela barra sonora. Por último, para garantir que o subwoofer do sistema Klipsch Icon™ SB 1 tenha um som equilibrado com a barra sonora, ajuste o volume do subwoofer no painel traseiro do subwoofer para aproximadamente metade da potência e, em seguida, o ajuste para mais ou menos.

SURROUND 3D

O sistema Klipsch Icon™ SB 1 oferece o modo Surround 3D, que acrescenta dimensionalidade ao som, simulando o efeito de ter diversas caixas acústicas ao seu redor, como em uma sala de cinema. Este recurso não requer posicionamento singular de caixas acústicas, não exige que o ambiente tenha características especiais nem materiais de programas específicos para produzir ótimo resultado. Para ligá-lo, basta pressionar o botão “3D” no controle remoto e a barra sonora mostrará uma luz branca que indica que o recurso está ativado. Para desligá-lo, pressione novamente o botão 3D e a luz branca apagará, desativando o recurso. Este efeito funciona em diversas posições de audição no ambiente. Os quatro botões de controle podem ser programados em outros controles remotos usando o recurso integrado de “Aprendizado remoto”, mas o botão liga/desliga do modo Surround 3D não pode ser aprendido por nenhum outro controle remoto e deve ser controlado com o controle remoto que acompanha a unidade.

SOLUÇÃO DE PROBLEMAS

A barra sonora não liga

• A fonte de alimentação está ligada em uma tomada "energizada"?
• A chave "liga/desliga principal" no painel traseiro da barra sonora está ligada?

A barra sonora não reproduz som

• A unidade está ligada em uma tomada “energizada” e a chave “liga/desliga principal” no painel traseiro está ligada?
• Todas as conexões da TV/receptor de TV a cabo ou satélite estão bem apertadas?
• A TV/receptor de TV a cabo ou satélite está ligado e o volume está alto?
• O volume da barra sonora está alto?
• O modo "STANDBY" da barra sonora está desligado? (LED verde ou laranja constante)
• A barra sonora está ligada na entrada de fonte correta?

O subwoofer não reproduz som

• A unidade está ligada em uma tomada “energizada” e a chave “liga/desliga principal” no painel traseiro está ligada?
• O controle de volume no painel traseiro do subwoofer está alto?
• O subwoofer está "emparelhado" com a barra sonora?

O subwoofer não "emparelha" com a barra sonora

(as luzes verdes indicadoras de status do subwoofer não param de piscar)

• Aproxime o subwoofer da barra sonora
• Se existirem outros aparelhos sem fio por perto (por ex.: monitores de bebês, telefones sem fio, Wi-Fi, etc.) que permitam a seleção de vários canais, mude seus canais.
• Desligue a barra sonora e o subwoofer e, em seguida, ligue-os novamente para iniciar uma nova sequência de emparelhamento.
• Com a ponta de um clipe para papel (ou um instrumento semelhante), pressione de leve para dentro por 5 segundos o botão localizado no orifício sem identificação no lado esquerdo do painel de entrada, à esquerda da entrada de fonte “L” (vermelha) e, em seguida, dentro de 10 segundos, use o mesmo instrumento para pressionar de leve para dentro o botão localizado na parte direita superior da parte de trás do subwoofer marcado “Factory Use Only” (Para uso exclusivo da fábrica).

Não é possível programar o controle remoto da TV/receptor de TV a cabo/receptor de TV por satélite

• Siga com atenção todas as instruções de programação.
• Programe o controle remoto da TV na barra sonora e, em seguida, tente usar o controle remoto universal sem programá-lo.
• Em alguns casos, pode ser necessário repetir a programação de uma função.
• Pode haver alguns casos em que a barra sonora não consiga aprender todos os códigos do controle remoto.

Para esclarecer dúvidas, entre em contato com o Serviço de Atendimento ao Cliente da Klipsch: Nos Estados Unidos: 1-866-441-8208

CUIDADO E LIMPEZA

Basta limpar as superfícies externas de vez em quando com um pano suave para retirar a poeira. Nunca use água, produtos de limpeza abrasivos ou solventes, nem detergentes. Nunca borrife polidores ou produtos de limpeza nos alto-falantes (woofer, alto-falante de frequência média ou tweeter) nem em nenhum controle ou pontos de conexão. Um aspirador de pó com uma escova macia pode ser usado para limpar o tecido da grade. Retire as grades antes de usar um aspirador de pó e não passe o aspirador nos alto-falantes.

Klipsch é marca registrada da Klipsch Group Inc.

DOLBY DIGITAL

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo do D duplo são marcas registradas da Dolby Laboratories.

ChineSe

重要安全说明！
