Type de produit	Barre de son
Marque	Klipsch
Modèle	Icon SB1 1
Dimensions (L x H x P)	1000 x 80 x 100 mm (estimation)
Poids net	2,5 kg (estimation)
Alimentation	Secteur 100-240V, 50/60Hz
Consommation électrique	30 W (estimation)
Fonctions principales	Diffusion audio Bluetooth, connexion HDMI ARC, entrée optique, entrée auxiliaire 3.5 mm, télécommande infrarouge
Compatibilité	Téléviseurs avec sortie HDMI ARC ou optique
Puissance totale	200 W (estimation)
Réponse en fréquence	40 Hz - 20 kHz
Rapport signal/bruit	> 80 dB (estimation)
Caisson de basses	Sans fil (estimation)
Nombre de canaux	2.1
Haut-parleurs	2 tweeters et 2 woofers (estimation)
Entretien et nettoyage	Utiliser un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à l’eau, ne pas ouvrir le boîtier, débrancher avant nettoyage
Pièces détachées et réparabilité	Disponibles auprès du fabricant ; réparation par un professionnel recommandée
Informations générales	Utilisation en intérieur uniquement ; température de fonctionnement : 0°C à 35°C

FOIRE AUX QUESTIONS - Icon SB1 1 KLIPSCH

Comment connecter la barre de son à mon téléviseur ?

Pour connecter la barre de son, utilisez de préférence le câble HDMI ARC fourni. Branchez une extrémité sur la barre et l’autre sur l’entrée HDMI ARC du téléviseur. Vous pouvez aussi utiliser un câble optique si votre téléviseur ne possède pas de port ARC.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d’abord que les piles sont correctement insérées et non usées. Ensuite, assurez-vous qu’aucun obstacle ne bloque le capteur infrarouge de la barre. Si le problème persiste, remplacez les piles par des neuves.

Puis-je connecter la barre de son via Bluetooth ?

Oui, la barre de son Icon SB1 1 est compatible Bluetooth. Activez le Bluetooth sur votre appareil (smartphone, tablette) et sélectionnez "Klipsch SB1" dans la liste des périphériques. Le code d’appairage est généralement 0000 si demandé.

Comment régler le volume du caisson de basses ?

La barre de son est livrée avec une télécommande qui permet de régler le niveau du caisson de basses. Utilisez les touches dédiées (souvent notées "Bass +/-") pour augmenter ou diminuer l’intensité. Vous pouvez aussi ajuster les basses depuis le menu audio de votre téléviseur si la connexion est en HDMI ARC.

Que faire si aucun son ne sort de la barre de son ?

Vérifiez d’abord que la barre est bien allumée (témoin lumineux). Assurez-vous que la source audio (téléviseur, téléphone) est correctement sélectionnée sur la barre. Testez un autre câble ou une autre entrée. Redémarrez la barre en la débranchant 30 secondes.

La barre de son ne s’allume pas, que faire ?

Assurez-vous que le cordon d’alimentation est bien branché sur la barre et sur une prise secteur fonctionnelle. Si la barre ne s’allume toujours pas, essayez une autre prise. En cas d’échec, contactez le service client Klipsch.

Comment nettoyer la barre de son ?

Utilisez un chiffon doux, sec et non pelucheux pour essuyer la surface. N’utilisez jamais de produits chimiques, d’alcool ou de liquides. Pour les grilles, un petit pinceau ou un aspirateur à faible puissance peut enlever la poussière.

Puis-je utiliser la barre de son avec un projecteur ?

Oui, si le projecteur dispose d’une sortie audio (HDMI ARC, optique ou auxiliaire). Branchez la barre sur la sortie correspondante. Attention, certains projecteurs n’ont pas de sortie ARC, utilisez alors une connexion optique.

Comment mettre à jour le firmware ?

La mise à jour du firmware s’effectue via un câble USB (type A). Téléchargez le fichier de mise à jour depuis le site Klipsch, copiez-le sur une clé USB formatée en FAT32, branchez-la sur la barre éteinte, puis allumez la barre. Suivez les instructions du manuel complet.

La barre de son émet des parasites, que faire ?

Éloignez la barre des sources d’interférences comme les routeurs WiFi ou les micro-ondes. Vérifiez que les câbles audio sont bien blindés. Si le problème persiste, essayez de réinitialiser la barre (maintenez le bouton d’alimentation enfoncé 10 secondes).

MODE D'EMPLOI Icon SB1 1 KLIPSCH

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

eU CompLlanCe Information

Le terme «IC:» avant le numéro de certification radio signifie seulement que les spécifications techniques d'Industrie Canada ont été respectées.

This device complies with part 15 of the FCC Rules and the applicable Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil est conforme à FCC et IC l'exposition aux rayonnements limites fixées pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet transmetteur ne doit pas être co-situé ou opérant en liaison avec toute autre antenne ou transmetteur.

NATIONAL RESTRICTIONS

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type trop ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DÉBRANCHER cet appareil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.
15. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.
16. Pour isoler complètement cet appareil de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.
17. La fiche secteur du cordon d'alimentation doit rester accessible.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence de consignes d'utilisation et de maintenance importantes dans la documentation qui accompagne l'appareil.

L'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT : Ne pas poser sur ce produit à des sources de flammes nues telles que des bougies.

INFORMATIONS SUR LES PILES :

AVERTISSEMENT : Ne pas soumettre les piles ou batteries (bloc intégré ou mises en place par l'utilisateur) à une température excessive telle que celle du rayonnement solaire, d'un incendie, etc.

AVERTISSEMENT : Risque de fuite. Utiliser uniquement le type spécifié de piles. Ne pas mélanger des piles usées avec des neuves.

Respecter la polarité. Retirer les piles des produits devant rester inutilisés pendant longtemps. Conserver les piles dans un endroit sec.

AVERTISSEMENT : Risque d'explosion si les piles ne sont pas correctement mises en place. Remplacer uniquement par une pile de type identique ou équivalent.

AVERTISSEMENT : Ne pas avaler les piles ni les mettre dans la bouche. Tenir hors de portée des enfants et des animaux domestiques.

AVERTISSEMENT : Ne pas recharger les piles non-rechargeables.

Veuillez éliminer toute pile usagée conformément aux réglementations locales. Ne pas incinérer.

AVERTISSEMENT : Ne pas ouvrir ! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

attention

AVERTISSEMENT : Ne pas ouvrir ! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Placer l'équipement à proximité d'une prise de courant et veiller à faciliter l'accès au disjoncteur.

AVERTISSEMENT : Ce produit a été conçu pour être alimenté EXCLUSIVEMENT par une source d'alimentation secteur conforme aux valeurs indiquées en face arrière, ou par le bloc d'alimentation du produit. L'alimentation à partir d'autres sources que celles indiquées risque d'endommager le produit de façon irréversible et d'annuler sa garantie. L'utilisation d'adaptateurs de fiches secteur doit se faire avec prudence, car elle peut permettre le branchement du produit sur des sources de tension pour lesquelles le produit n'a pas été conçu. Si le produit est pourvu d'un cordon d'alimentation amovible, utiliser uniquement un cordon du même type que celui fourni avec l'appareil, ou un cordon fourni par un distributeur ou revendeur local.

InformationS De ConformIté fCC et Cem CanaDa :

Cet appareil est conforme à la section 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas produire d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

REMARQUE : Cet appareil a été testé et reconnu compatible avec les limites des appareils numériques de classe B, en application de la section 15 des règles de la FCC. Ces limites ont été établies de façon à offrir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Ce matériel génère, utilise et peut émettre des radio-fréquences et, s'il n'est pas installé et utilisé en accord avec les directives fournies, peut provoquer des interférences avec les communications radio. Il est toutefois impossible de garantir que des interférences ne se produiront pas dans une installation donnée. Si cet appareil entraîne des interférences nuisibles à la réception des programmes de radio ou de télévision, ce qui peut se vérifier en le mettant hors tension puis de nouveau sous tension, l'utilisateur peut prendre les mesures suivantes pour essayer de corriger les interférences :

• Modifier l'orientation ou l'emplacement de l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise de courant d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le détaillant ou un technicien spécialisé en radio et télévision pour obtenir d'autres conseils.

Homologation comme appareil numérique de classe B au titre des modalités de vérification FCC section 15.

Attention : Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

InformationS De ConformIté Ue

Autorisation de porter la marque CE, conformité à la directive 2006/95/CE de l'Union Européenne concernant la basse tension, à la directive de l'Union européenne 2004/108/CE concerne la compatibilité électromagnétique (CEM), à la directive de l'Union européenne 2009/125/CE concernant les exigences Ecodesign, conforme à la directive de l'Union européenne 1999/5/CE concernant les équipements hertziens et les équipements terminaux de télécommunications (directive R&TTE).

Ce produit contient des piles qui ne sont pas couverts par la directive européenne 2006/66/CE et ne peuvent pas être éliminées avec les déchets ménagers normaux. Suivre les réglementations locales en vigueur.

aVIS Deee

Remarque : Cette marque n'est applicable qu'aux pays de l'Union Européenne (UE) et à la Norvège.

Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adéquate permettant la récupération et le recyclage.

DéCLaration De Conformité De L'émetteUr SanS fIL

Le terme «IC:» avant le numéro de certification radio signifie seulement que les spécifications techniques d'Industrie Canada ont été respectées.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil est conforme à FCC et IC l'exposition aux rayonnements limites fixées pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet transmetteur ne doit pas être co-situé ou opérant en liaison avec toute autre antenne ou transmetteur.

RESTRICTIONS NATIONALES

Cet appareil est destiné à un usage domestique et de bureau dans tous les pays de l'Union européenne (et d'autres pays qui suivent la directive de l'UE 1999/5/EC) sans limitation à l'exception des restrictions en vigueur dans les pays mentionnés ci-dessous :

Pays Restriction Raison/remarque

Bulgarie Aucune		Une autorisation générale est exigée pour l'utilisation extérieure et le service public
France	Utilisation extérieure limitée à la puissance isotrope rayonnée équivalente (PIRE) de 10 mW dans la bande 2454-2483,5 MHz	Utilisation de radiorepérage militaire. Un réaménagement de la bande de 2,4 GHz est en cours ces dernières années pour assouplir la réglementation actuelle. La mise en œuvre complète est prévue pour 2012
Italie Aucune		Si l'appareil est utilisé à l'extérieur de chez soi, une autorisation générale est exigée
Luxembourg Aucune		Une autorisation générale est exigée pour la fourniture du réseau et du service (non pour le spectre)
Norvège Implémentée		Cette sous-section ne s'applique par à la zone géographique s'étendant dans un rayon de 20 km à partir du center de Ny-Âlesund

Fédération russe Aucune Exclusivement pour les applications intérieures
Remarque : Veuillez ne pas utiliser cet appareil à l'extérieur en France

MERCI

Merci d'avoir acheté le dispositif Klipsch Icon™ SB 1! Votre nouveau dispositif Klipsch Icon™ SB 1 est un accessoire compact, stylisé, facile à brancher et à utiliser, améliorant le son des émissions de télévision, des films et même de l'audio personnelle. À la différence de nombreux modèles concurrents, l'Klipsch Icon™ SB 1 utilise une configuration d'enceintes bidirectionnelle avec un haut-parleur d'aigus et un haut-parleur de médiums-graves pour les canaux droit et gauche et combine l'ensemble avec la technologie exclusive de module source convergent (CSM) pour obtenir le son le plus détaillé et la clarté vocale la plus élevée que l'on puisse trouver dans cette gamme de prix. Un caisson de graves sans fil qui reçoit le signal de la barre de son apporte un enrichissement réaliste aux graves, donnant toute sa plénitude à l'expérience sonore et ceci dans un petit coffret discret! L'Klipsch Icon™ SB 1 est un produit de 2,4 GHz, conçu pour la transmission sans fil de 15 m (50 pieds) de portée, d'un signal de la barre de son au caisson des graves.

LISTE DES PIÈCES

1. BARRE DE SON
2. CAISSON DE GRAVES SANS FIL
3. BLOC D'ALIMENTATION/CORDON D'ALIMENTATION DE LA BARRE DE SON
4. CORDON D'ALIMENTATION DU CAISSON DE GRAVES
5. UN CÂBLE OPTIQUE NUMÉRIQUE DE 1,5 M (4,9 PIEDS)
6. UN CÂBLE RCA DOUBLE
7. DEUX PIEDS EN CAOUTCHOUC
8. UNE TÉLÉCOMMANDE
9. GUIDE D'INSTALLATION RAPIDE
10. GABARIT POUR MONTAGE MURAL DE LA BARRE DE SON
11. CE MANUEL D'UTILISATION

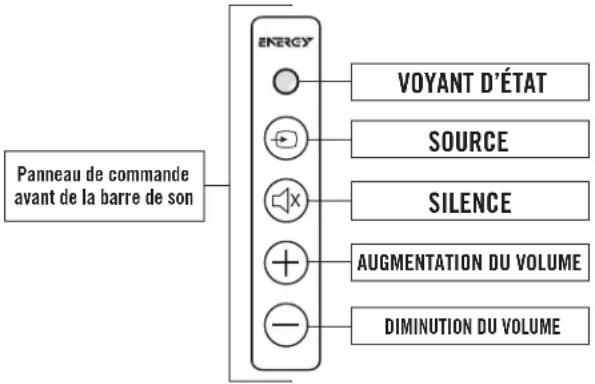

AVANT DE LA BARRE DE SON

VOYANT D'ÉTAT DE LA BARRE DE SON

ROUGE : En mode VEILLE (« Arrêt »)\

VERT : Sur l'entrée du câble optique numérique

ORANGE : Sur l'entrée analogique RCA L/R

ORANGE (clignote) : Entrée RCA en sourdine

VERT (clignote) : Entrée numérique en sourdine

ROUGE (clignote) : Impossible de mémoriser une commande à distance

VERT OU ORANGE CLIGNOTE UNE FOIS : Un signal de commande à distance a été reçu

BLANC (voyant d'état droit) : En mode ambiophonique 3D

ROUGE ET VERT (en alternance):

Mode de programmation à distance activé

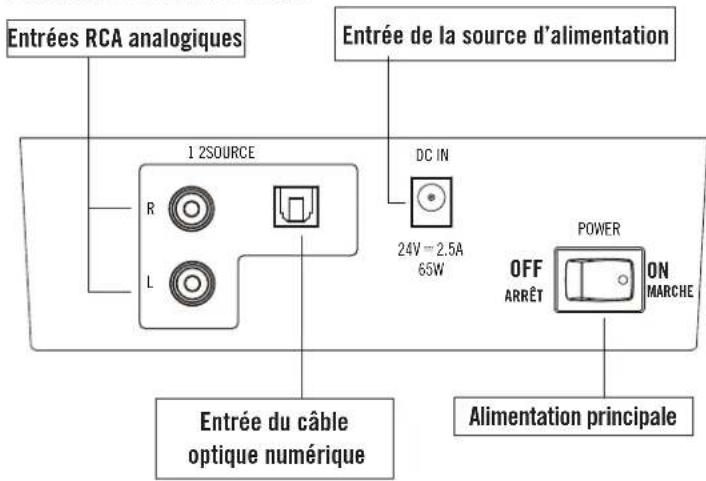

ARRIÈRE DE LA BARRE DE SON

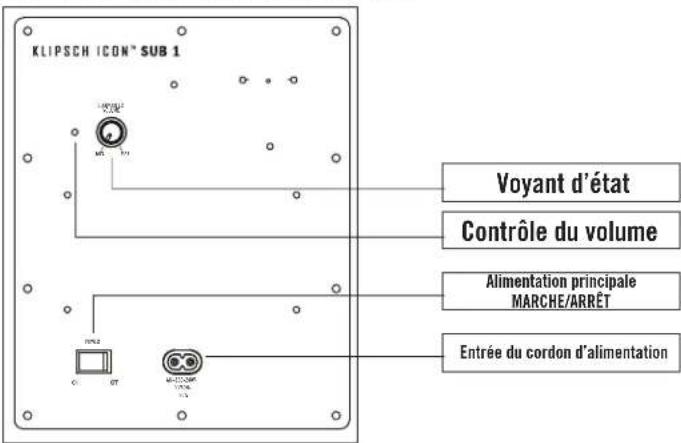

ARRIÈRE DU CAISSON D'EXTRÊMES GRAVES

VOYANT D'ÉTAT DU CAISSON D'EXTRÊMES GRAVES

BLEU (continu) : Reçoit le signal sans fil de la barre de son

ORANGE (continu) : Recherche le signal sans fil de la barre de son

EMPLACEMENT/INSTALLATION

1. Pose/montage mural de la barre de son : La barre de son est conçue pour être posée directement sur une surface horizontale en face de votre téléviseur sur les deux patins fournis, sur une étagère placée au-dessous ou au-dessus de votre téléviseur dans un meuble avec pied ou monté sur mur (via les entrées de clé situées à l'arrière de la barre de son) sous un téléviseur qui est également monté sur mur. Dans le cas d'une installation murale, branchez d'abord le câble fourni (ou un autre câble) au téléviseur, puis suivez les instructions du modèle du montage mural pour monter la barre de son. Si les deux trous de montage sont percés dans les poteaux muraux, vissez deux vis en bois dans ces trous pour fixer la barre de son. En l'absence de poteaux muraux là où les trous sont percés, utilisez des dispositifs d'ancrage au mur capables de supporter au moins 3 kg (7 lb) pour fixer la barre de son. Branchez le câble du téléviseur (consultez la section Connexion) à la barre de son et fixez-la au mur.

1. Pose du caisson d'extrêmes graves : Le caisson d'extrêmes graves est conçu pour être posé sur le sol dans la même pièce que la barre de son à une distance de 15 m (50 pieds) et à proximité d'une prise électrique. Pour un rendement optimal, le caisson d'extrêmes graves doit être placé dans un coin de la pièce sur le même mur que le téléviseur et la barre de son. Dès que la barre de son est reliée au téléviseur et branchée à une prise de courant murale, branchez le caisson d'extrêmes graves à une prise de courant murale.

1. 1. Raccordement de la barre de son au téléviseur : Vous devez raccorder la barre de son de votre système Klipsch Icon™ SB 1 à votre téléviseur, à votre décodeur de câblodistribution ou à votre récepteur satellite. Si vous avez d'autres appareils raccordés à votre téléviseur, par exemple un lecteur de DVD/Bluray, un système de jeu, etc., raccordez la barre de son au téléviseur afin que le son de tous ces appareils passe par la barre de son, en plus de celui de votre téléviseur. Si aucun autre appareil n'est raccordé à votre téléviseur, à part un décodeur satellite ou un décodeur de câblodistribution, et que vous recevez tous les programmes de télévision à partir de ce décodeur, vous pouvez raccorder la barre de son à ce décodeur ou bien à votre téléviseur. Trois méthodes permettent de raccorder la barre de son à votre téléviseur, votre décodeur satellite ou votre décodeur de câblodistribution.

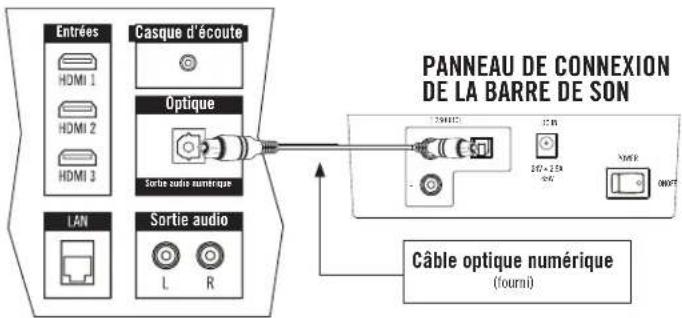

A. Câble optique numérique

La plupart des téléviseurs haute définition, des décodeurs satellites et des décodeurs de câblodistribution sont dotés d'une sortie audio optique numérique (DIGITAL OPTICAL AUDIO OUTPUT). Il suffit de raccorder une extrémité d'un câble optique (fourni) à la sortie correspondante du téléviseur, du décodeur satellite ou du décodeur de câblodistribution et de raccorder l'autre extrémité du câble à l'entrée optique numérique (DIGITAL OPTICAL INPUT) sur le panneau arrière de la barre de son.

PANNEAU DE CONNEXION TV

B. Câble RCA

Si vous n'avez pas de sortie optique numérique, vous pouvez utiliser les sorties audio analogiques gauche et droite de votre appareil et les raccorder aux entrées analogiques gauche et droite de la barre de son en utilisant un câble mâle RCA (fourni).

C. Sortie 3,5 mm (prise d'écoute)

La troisième méthode consiste à raccorder une sortie de casque d'écoute sur votre appareil aux entrées analogiques gauche et droite sur la barre de son (câble NON fourni).

Une fois que vous avez mis en place les raccordements de câble audio par l'une des méthodes indiquées ci-dessus, raccordez le bloc d'alimentation fourni de la barre de son dans l'entrée c.c. (« DC Input ») à l'arrière de la barre de son, enfichez le cordon d'alimentation dans une prise électrique sous tension et faites passer l'interrupteur d'alimentation principale (Power) sur la position marche (ON) à l'arrière de la barre de son.

1. Raccordement du caisson de graves à la barre de son : Une fois que vous avez placé le caisson de graves dans la pièce, prenez le cordon d'alimentation fourni du caisson de graves, enfichez une extrémité dans le caisson de graves au point de connexion libellé « AC in » et branchez l'autre extrémité dans une prise électrique. Basculez l'interrupteur d'alimentation principale sur la position marche (ON) à l'arrière du caisson de graves. Assurez-vous que le voyant d'état gauche sur la barre de son est allumé en vert ou orange en continu (appuyez une fois sur le bouton SOURCE si le voyant reste rouge). Le voyant rouge à l'arrière du caisson de grave s'allume en continu jusqu'à ce qu'il détecte le signal sans fil provenant de la barre de son. Une fois que ce signal est reçu (après environ 15 secondes), le voyant rouge continu devient bleu continu, indiquant que le caisson de graves est maintenant raccordé à la barre de son.

PANNEAU DE CONNEXION ARRIÈRE DU CAISSON D'EXTRÊMES GRAVES

PROGRAMMATION DE LA TÉLÉCOMMANDE DE TÉLÉVISION POUR OPÉRER LA BARRE DE SON

Les 3 étapes suivantes devraient être utilisés pour programmer chaque fonction de votre téléviseur ou votre câble boutons boîtier de télécommande (SOURCE, MUTE, VOLUME UP, & VOLUME). Si la barre de son est en mode Standby (solide voyant d'état rouge), appuyez sur le bouton sur la barre de son jusqu'à ce que le voyant d'état est vert.

1. Placez l'appareil en mode d'apprentissage: Avec le voyant d'état montrant vert, appuyez et maintenez enfoncées les touches et sur le devant de la barre de son au même moment (environ 3 secondes) jusqu'à ce que le voyant d'état clignote en rouge et vert
2. Sélectionnez la fonction à apprendre: Appuyez sur le bouton une fois sur la barre de son (les changements de voyants d'état à l'état solide ORANGE). (Remplacez la SOURCE, VOLUME UP & DOWN volume à la place de lors de la programmation des touches d'autres au cours de cette étape)
3. Apprendre la fonction: Tenez votre télécommande dans un pied et a souligné à l'avant de la barre de son. Lentement appuyez sur le bouton de votre télécommande à quatre reprises. Sur les trois premières presses, le voyant d'état clignote à chaque pression sur ORANGE. Si l'unité a appris avec succès la fonction, sur la quatrième presse sur le bouton, le voyant clignote en vert plusieurs fois, puis tournez au vert fixe. (N'oubliez pas d'utiliser la SOURCE, VOLUME UP & DOWN volume à la place de lors de la programmation des touches d'autres au cours de cette étape)

Pour programmer les fonctions restantes, il suffit de répéter toutes les étapes, en remplaçant avec la nouvelle fonction et appuie sur un bouton (SOURCE, VOLUME UP et VOLUME) sur étapes deux et trois.

REMARQUE IMPORTANTE : Il n'y a aucun interrupteur d'alimentation marche/arrêt sur l'avant de la barre de son (il existe un interrupteur d'alimentation principale (Power/ON/OFF) à l'arrière de la barre de son. Il n'est pas nécessaire d'éteindre la barre de son (ou le caisson de graves) lorsque vous avez terminé de regarder la télévision. Une fois que vous avez terminé de regarder la télévision, éteignez le téléviseur (ou votre décodeur satellite ou votre décodeur de câblodistribution si votre barre de son est raccordée à ce type de dispositif). La barre de son ainsi que le caisson de graves passent automatiquement en mode Veille ou « Sommeil » s'ils ne reçoivent aucun signal audio en provenance de votre téléviseur, de votre décodeur satellite ou de votre décodeur de câblodistribution pendant environ 10 minutes. L'activation du mode Veille est indiquée par un voyant d'état gauche rouge continu à l'avant de la barre de son et sur le panneau arrière du caisson de graves. Quand le téléviseur, le décodeur satellite ou le décodeur de câblodistribution est réactivé et qu'un signal est à nouveau reçu, la barre de son ainsi que le caisson de graves sortent automatiquement du mode Veille et se mettent en marche.

FONCTIONNEMENT DE L'KLIPSCH ICON™ SB 1

Une fois que la barre de son est raccordée et opérationnelle, prenez la peine d'effectuer ces quelques étapes de base pour mieux profiter de votre système. Tout d'abord, arrêtez les haut-parleurs de votre téléviseur afin que la barre de son devienne la nouvelle source du son. Certains téléviseurs éteignent automatiquement leurs haut-parleurs quand la barre de son est raccordée. D'autres téléviseurs exigent que cette désactivation soit effectuée manuellement. Consultez le guide d'utilisation de votre téléviseur pour savoir comment désactiver les haut-parleurs de votre téléviseur. Si vous ne pouvez pas éteindre les haut-parleurs de votre téléviseur, la barre de son apporte quand même une excellente amélioration au son provenant de votre appareil de télévision et vous pouvez facilement

en régler le son pour l'harmoniser avec celui de la barre de son. Pour effectuer ce réglage, vous devez d'abord programmer la télécommande de votre téléviseur pour opérer la barre de son, puis réduire manuellement et complètement le son à partir des commandes du téléviseur. Ensuite, appuyez sur la commande VOLUME HAUT (+) à l'avant de la barre de son jusqu'à ce que vous obteniez un niveau de volume d'écoute agréable en provenance de la barre de son. Enfin, assurez-vous que le caisson de graves Klipsch Icon™ SB 1 a un son équilibré en harmonie avec celui de la barre de son ; pour cela, réglez le volume du caisson de graves en positionnant le bouton à l'arrière du caisson approximativement à un point intermédiaire, puis ajustez vers le haut ou le bas.

AMBIOPHONIE 3D

Le système Klipsch Icon™ SB 1 est doté d'un mode ambiophonique 3D qui crée une impression de grandeur au son, simulant l'effet ambiophonique donné par plusieurs haut-parleurs comme dans une salle de cinéma. Cette fonction n'exige ni placement spécial des haut-parleurs, ni exigences particulières pour la pièce ni matériel de programmation spécifique pour opérer correctement. Pour l'activer, il suffit d'appuyer sur le bouton « 3D » sur la télécommande et un voyant blanc apparaît sur la barre de son, indiquant que la fonction est activée. Pour désactiver la fonction, appuyez à nouveau sur le bouton 3D et le voyant blanc s'éteint avec la désactivation de la fonction. Cet effet est opérationnel à plusieurs positions d'écoute dans votre pièce. Les quatre boutons de commande peuvent être programmés sur des dispositifs de télécommande autres que celui inclus en utilisant la fonction intégrée d'apprentissage des commandes à distance mais le bouton arrêt/marche du mode ambiophonique 3D ne peut pas être appris par un autre dispositif de télécommande et doit être opéré avec la télécommande incluse.

La barre de son ne passe pas sous tension

• L'alimentation est-elle branchée dans une prise sous tension « alimentée »?
• L'interrupteur arrière de l'alimentation principale « Power » de la barre de son est-il sur la position ON (marche)?

Aucun son ne sort de la barre de son

• Est-elle branchée dans une prise sous tension « alimentée » et l'interrupteur arrière de l'alimentation principale « Power » est-il sur la position ON (marche)?
• Tous les branchements du téléviseur/décodeur satellite ou de câblodistribution sont-ils insérés à fond?
• Le téléviseur/décodeur satellite ou de câblodistribution est-il en marche et le volume est-il réglé à un niveau audible?
• Le volume de la barre de son est-il réglé à un niveau audible?
• Le mode VEILLE de la barre de son est-il désactivé? (voyant DEL vert ou orange continu)
• La barre de son est-elle sur l'entrée source correcte?

Aucun son ne sort du caisson de graves

• Est-il branché dans une prise sous tension « alimentée » et l'interrupteur arrière de l'alimentation principale « Power » est-il sur la position ON (marche)?
• Le volume du son est-il réglé à un niveau audible à l'arrière du caisson de graves?
• Le caisson de graves est-il « couplé » à la barre de son?

Le caisson de graves ne « s'associe » pas automatiquement par le réseau sans fil à la barre de son

(les voyants d'état verts du caisson de graves continuent de clignoter)

• Rapprochez le caisson de graves de la barre de son
- Si d'autres dispositifs sans fil à proximité (p.ex., moniteurs de surveillance de bébé, téléphones sans fil, Wi-Fi, etc.) ont une sélection de plusieurs canaux, changez leur canal
- Arrêtez la barre de son et le caisson de graves, puis remettez-les en marche pour initialiser une nouvelle séquence de couplage
- En utilisant l'extrémité d'un trombone (ou d'un petit dispositif similaire), appuyez légèrement dans le bouton à l'intérieur du trou sans marque sur le côté gauche du panneau d'entrée à la gauche de l'entrée de source « L » (rouge), pendant 5 secondes, puis dans les 10 secondes qui suivent, appuyez légèrement dans le bouton, avec le même dispositif, sur l'arrière du caisson de grave sur la droite supérieure marquée « Factory Use Only »

Le téléviseur/le décodeur satellite ou de câblodistribution ne se programme pas

• Suivez strictement toutes les instructions de programmation
• Programmez la télécommande d'origine du téléviseur à la barre de son, puis essayez d'utiliser votre télécommande universelle sans la programmer.
• Il peut s'avérer nécessaire de répéter la programmation d'une fonction dans certains cas
• Il est possible que, dans certains cas, la barre de son ne puisse pas apprendre tous les codes de télécommande

Pour toute question, communiquez avec Klipsch Customer Service :

Aux États-Unis : 1-866-441-8208

ENTRETIEN ET NETTOYAGE

Le seul entretien requis est l'époussetage ou l'essuyage occasionnel de l'ébénisterie à l'aide d'un tissu doux. N'utilisez jamais d'eau, de produits de nettoyage abrasifs, à base de solvant ni de détergents. Ne pulvérisez jamais de produit de nettoyage ou de finition sur les haut-parleurs (graves, médium-graves ou aigus) ni sur les commandes ou les points de branchements. Le nettoyage de la toile de la grille peut être effectué à l'aide d'un aspirateur muni d'une brosse souple. Retirez les grilles avant d'utiliser un aspirateur sur les haut-parleurs.

Klipsch est une marque déposée de Klipsch Group Inc.

DOLBY DIGITAL

Fabrication sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques de commerce déposées de Dolby Laboratories.

SpanlSh InStrUCCloneS ImportanteS De SeGUrlDaD
