Características	Detalhes
Tipo de produto	Fogão a gás
Número de bocas	4 bocas
Tipo de bocas	Bocas a gás
Material da superfície	Aço inox
Dimensões (L x P x A)	60 x 60 x 85 cm
Peso	Aproximadamente 40 kg
Tipo de controle	Controles manuais
Ignição	Ignição eletrônica
Consumo de energia	Classe energética A
Funcionalidades adicionais	Grades de ferro fundido, segurança a gás
Manutenção	Limpeza da superfície de aço inox com produtos adequados
Normas de segurança	Conforme às normas de segurança europeias
Garantia	2 anos

Perguntas frequentes - PKL 642 IXHA HOTPOINT-ARISTON

Como acender os queimadores do fogão HOTPOINT ARISTON PKL 642 IXHA?

Para acender os queimadores, gire o botão correspondente ao queimador desejado no sentido horário até a posição 'max' e depois solte-o. O queimador acender.

O que fazer se um queimador no acender?

Verifique primeiro se o queimador est corretamente conectado. Certifique-se tambm de que o boto est girado para o nvel correto. Se o problema persistir, pode ser um problema eltrico ou uma falha no queimador.

Como limpar a superfcie de aço inox do fogo?

Use um pano macio e um limpador especialmente projetado para aço inox. Evite esponjas abrasivas que possam riscar a superfcie.

O fogo no est aquecendo, o que fazer?

Verifique se o fogo est bem conectado e se o disjuntor no desarmou. Se tudo parecer em ordem, entre em contato com um profissional para um diagnstico mais aprofundado.

Como ajustar a temperatura dos queimadores?

Cada queimador possui um boto de ajuste. Gire o boto para a direita para aumentar a temperatura e para a esquerda para diminuir.

Posso usar panelas de cermica no meu fogo?

Sim, voc pode usar panelas de cermica, mas certifique-se de que elas so adequadas para uso em foges.

O fogo tem funo de segurana7a?

Sim, o fogo est equipado com sistemas de segurana7a para evitar superaquecimento e acidentes. Consulte o manual do usue1rio para mais detalhes.

Como saber se um queimador est quente?

Os queimadores possuem uma luz indicadora que acende quando o queimador est quente. No toque no queimador enquanto a luz estiver acesa.

O que fazer se a luz indicadora do fogo piscar?

Uma luz piscando pode indicar um problema. Consulte o manual do usue1rio para diagnosticar o problema ou entre em contato com o servie7o de atendimento ao cliente.

Posso usar placas de ferro fundido?

Sim, as placas de ferro fundido so compatveis com o fogo HOTPOINT ARISTON PKL 642 IXHA, desde que tenham o tamanho correto e sejam adequadas para uso em foges.

MANUAL DE UTILIZADOR PKL 642 IXHA HOTPOINT-ARISTON

Instruções para a utilização

PLANO

Indices

Instruções para a'utilisation:1

Adverténcias,5

Assistência,8

Descrição do aparecido,10

Instalacao,40

Inicio eutilização,44

Precauçôes e conselho,44

Manutenção eeguardados,45

Anomalias e soluções,46

BE

Deutsch

Bedienungsanleitung

Kochmulde

Inhaltsverzeichnis

ATENÇÃO: Este aparecido e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser viigiadas. O presente aparecido pode serutilizzato por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente viigiadas ou caso tenham recebido instruções em relaço ao uso do aparecido de forma segura e tenham conheimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇA: Deixar um fogão com gordura e oleo sem vigilência pode ser perigos o provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superficies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em precisión por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

BE

Hinweise

o tipo de avaria
- o modelos da boaquina (Mod.)
o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placde identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista de Conjunto

Os QUEIMADORES são de diferentes tamanhos e potencias. Escolha o mais adequado ao diametro do recipient e serutilrado.
- Selectores de commandos dos QUEIMADORES A GÁS para a regulação da chama.
- Vela para acender os QUEIMADORES A GÁS permite o acendimento automatico do queimador escolhido.
DISPOSITIVO DE SEGURANCA no caso en que a chama se apague acidentalmente, interrompe a saida do gás.

NL BE

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permanece com o aparecido para informar o novo proprietário sobre o funciona o sobre as respectivas advertências.

! Leia com atenção as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

! A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.
! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posão de Normas em vigor. Devem ser observados os següentes requisitos:

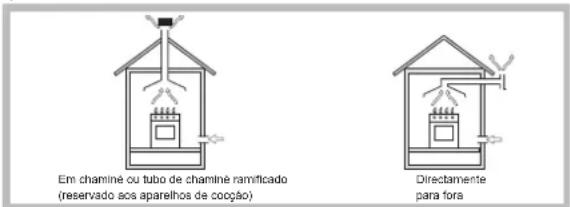

- O local deve prever umsystemadeescarga para o externodumfos de combustao,realizado mediantauna capa ou umventilador eletrico que entre automaticamente emfuncao cada vez que se acender o aparelho.

• Na cozinha deve haver umSYSTEMA que possibilite um fluxo de ar necessario para uma combustao regular. O fluxo de ar necessario a combustao não deve ser inferior a 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio atraves de um tubo deleo menos 100~cm^2 de secaoutil que nao se entupa acidentalmente.

OutroSYSTEMaposivel,seria o de capturar o ar em forma indirecta,a partir de locais adjacentes que nao constituiam partes comuns doimóvel,ambiente compergo de incendio, nem quartos de dormir,que possuem um conduito de ventilacao comunicadora com a parte externa.

• Uma'utilisation intensa e prolongada do aparecido pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou umsystema mais eficaz,umentando a potência de aspiracao mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibítem o escoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheiros, não devem ser instalados nem guardados em lugares ou não a;nvel mais baixo do que o solo (caves

etc.). É Opportunitydeer na cozinha apenas o cilindro sendoutilizarado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fomos, chamínes, esquentadores etc.) capazes de chegar a temperatasasuperiores a 50^

Encaixe

Para instalar correctamente o plano de cozedura é necessario obedecer as seguides regras:

• Os moveris situados ao lado, com altezza superiore aquela do plano de travailho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• Os expoustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios expoustores e, em todo o caso, a uma distência minima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma alta minima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de una prateleira, estadeer estávelo menos a 700~mm do plano de trabajo.

• O não do mover devara ter as medidas indicadas na figura.
  Há ganchos prendedeores que possibilitam prender o plano sobre um top desde 20 até 40~mm de espessura Para prender bem o plano é aconselhavelutilizartodostoganchosquehouver.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os temopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impedir a passagem de ar, humidade e agua (ver figura). Para uma aplicacao correcta, assegure-se de que as superficies a sigilar está limpas, secas e sem oleo/gordura.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painei de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vao. É preferivel instalar oorno de maneira que apoie-se sobre das ripas de madeira, ou sobre uma tabua com uma abertura deleo menos 45 x 560 mm. (veja as figuras).

No caso de instalacao sobre um forno de encaixar sem ventilacao forcadaderearrefecimento, para consentir uma adequada ventilacao no interior do moveldevem ser asseguradas tomadas de ar de entrada e saida (veja as figuras).

Ligação eletrica

Os planos equipados com cabo de alimentacao de tres pôlos são predispostos para o Functionamento com uma corrente alternada na tensao e a frequencia de alimentacao indica na placac de identificacao (situada na parte inferior do plano). A ligaço a terra do cabo distinguise-se pelas cores amarelo- verde. No caso de instalacao acima de um forno de encaixar, a ligaço eletrica do plano e a do forno precisam ser realizadas separadamente, sera por razoes de seguranca eletrica,cka para facitar um eventual remoqdo forno.

Ligação do cabo de fornecimento à rede elétrica

Monte no cabo uma ficha em conformidade com as normas para a cargo indica na placu de identificacao.

No caso de uma ligação directa à rede, está necessário interpor, entre o aparecido e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3 mm. na dimensão certa para a cargo e em conformidade com as nomas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

I O pessoinalador é responsavelPGA realizaçao certa da ligaao elcctrica e da obediencia das regras de seguranca.

Antes de effetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leiiseração;
• a tomada tenha a capacidade de suportar a cargo Tmaxa de potencia da mequina, indica na placac de identificacao;

• a tensão de alimentação está entre os valuores da placá de identificacao:

• a tomada seja compativel com a ficha do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensoes nem tomadas multiplas.
  ! DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
  !O cabo nao deve ser dobrado nem comprimido.
  !O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Técnica).
  !AEmpresa exime-se de qualquer responsabilitadese estas regras nao forem obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente après ter controlado que o mesmo está regulado para o tipo de gás com o qual sera alimentado. Em caso contrário, effectuar as operações indicadas no paragrafo "Adaptação a不同类型 típos de gás".

Em caso de alimentação com gás líquido de botija, utilizes reguladores de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma'utilisation de energia apropriad e maior duração da aparenhagem, assegurar-se que a pressão de alimentação respeite os valuços indicados naanela 1 “Caracteristicas dos queimadores e dos bicos”.

Atença! Antes da ligaçao, remova a tampa para o transporte do furo de engate do tubo do gás do plano de cozedura.

Ligação com tubo rígido (cobre ou aço)

! A ligaçao doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitações de nenhum@genero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarânção. Se for precisely girar a união está absolutamente necessário trocar a guanção de pedação (fomecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexivel de aço inoxidavel de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica.
A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de Tmaxima extensão, não sera maior de 2.000 mm. quando a ligação estiver terminada, assegure-se de que o tubo metalico flexivel não entre em contacto com as partes moveris ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guamacoes de retencion em conformidade com os regulamentosnationais em vigor.

Controle daVEDA O

! Ao terminar a instalacao controlar aVEDAco de todas as juntasutilizando uma solucao de sabao e nunca uma chama.

Adaptação aos不同类型tipsodegás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as seguições operações:

PT

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substitu-los com aqueles apropriados para o novo tipo de gás (verabela 1 "Caracteristicas dos queimadores e dos bicos").
3. Monte outravez as partes, realizando estas operacoes na ordem contraria.
4. No final da的操作，troque a velha etiqueta de calibragem por窗外 corresponda ao novo tipo de gasutilizzato, que se encontrar nos ossos centros de assistencia Tecnica.

Substituão dos injectores do queimador com "chamas duplas" independentes

1. Tirar as grehas e retiring os queimadores do seuis lugares. O queimador está formado por 2 partes separadas;
2. Desapertar os injectoresutilizando um chave de tubo de 7mm . O queimador interno tem um injector e o queimador externo tem dois (da mesma dimenso). Substituir os injectoresPelos indicados para o novo tipo de gas (ver tabela 1);
3. Colocar no lugar todos os componente seguido as operações contrarias às da sequência citada acima;

• RegULAÇO do ar primário dos queimadores
  Os queimadores não necessitam de qualquer regulacao de ar primario.
• RegULAÇO dos-minimos
• Colque a tomeira na posicao de minimo;
• Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da hora da tomeira ate obter uma pequena chama regular.

! No caso do queimador DCDR monocomando, a regulação é feita atraves dosinous parafusos ao lado da vareta da torneira (ver figura).

1. Verifique se ao girar rapidamente o botao da posicao de maior ate a de很小, os queimadores nao se apagam.
2. Nos apareiros equipados com dispositivo de segurarca (termopar), em caso de não funciona do dispositivo com os queimadores no minimo, aumente a capacidade dos propriços minimos mediante o parafuso de regulação.
3. Depois de realizar a regulacao, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais发展机遇es.
4. No caso dos botões com regulação discreta e visualização por LED, posicao o botão na posicao de minimo. Retire o botão e ajuste o parafuso de regulação que se encontra ao lado da vareta da torreira.

5. RegULAção dos-minimos do queimador DCDR com regulação discreta e visualização por LED:

6. para a regulação da coroa externa, rode o botão no sentido contrário ao dos ponteiros do relógio até a posicao de minimo;

7. para a regulação do minimumo da coroa interna, rode o botão no sentido dos ponteiros do relógio às posicao de minimo;

8. retire o botão e ajuste o parafuso de regulação ao lado da vareta da tomeira.

! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se acha nos)nossosCentros de Assistência Tecnica.
! Se a pressão do gás utilizao for窗外 (ou variavel) daquela prevista, é necessario instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionalis em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguições Direcitas da Comunidade Europeia: -2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações -2004/108/CE de 15/12/04 (Compatibility Electromagnética) e posteriores modificações -93/68/CEE de 22/07/93 e posteriores modificações. -2009/142/CE de 30/11/09 (Gás) e posteriores modificações -2012/19/UE e posteriores modificações.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrando a Direciva 2009/125/CE. Regulamento EN 30-2-1

**Cáracterística dos queimadores e bicos (sOMPente para os modelos 65 cm)**

PT

Tabela 1				Gás liquefeito					Gás natural
Queimador		Diàmetro (mm)	Potência tírmica kW (p.c.s.*) Reduzida	Potenza termica kW (p.c.s.*) Nominal	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacid.* (g/h) ***	**	Potência tírmica kW (p.c.s.*) Nominal	Bico 1/100 (mm)	Capacid.* (l/h)
Rápido (R)		100	0.70	3.00	39	86	218	214	3.00	132(H3)	286
Rápido Reduzido (RR)		100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rápido (S)		75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Auxiliar (A)		55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Chama Duplas (DCDR Interno) (1)		36	0.30	0.90	29	44	65	64	0.90	74	86
Chama Duplas (1)	(DCDR interno)	130	1.50	3.60	29	44	262	257	3.60	74	343
	(DCDR Externo 2 bicos)				57	60x2				94x2
Pressões de alimentação		Nominal (mbar) Minima (mbar) Mªima (mbar)					28-30	37	20
							20	25	17
							35	45	25

(1) Apenas para DCDR monocomando
A 15°C e 1013,25 mbars-gás seco
Propano P.C.S. = 50,37 MJ/Kg.
** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m³

PKL 642 IX/HA

PKLL 641 D2/IX/HA

PKL 641 IX/HA

PT

Inicio e uso

! Em cada selector está indicada a posicao do queimador de gás correspondente.

Os planos de cozedura a gás está equipados com regulação discreta da potência, que permitte regular com precisão a chama em 5 vezes发展目标. Para a这种方式, com os planos a gás tambem está possível obter sempre os meios resultados para cadaendale, uma vez que a identificacao do nivel de potência ideal para cada tipo de cozedura está mais fácil e precisa.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

• Apagado

Maximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posão de maior potência.

Nos modelos dotados dePOSITivo de seguranca, é necessario manter circa de 2-3segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posção de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao simbolo “●”) na direção horária até que se apague.

Regulacao discreta da chama

O queimador selecionado pode ser regulado atraves do botão, em 5 vezes differsentes de potência.

Para passar de um[nível para及其他, basta rodar o botão até ao[nível selecionado.

A passagem de um nivel para outro é assinalada por um clique.

A visualização do nthel selecionado ocorre atraves do symbolo correspondente (simbolos

O11.0) e nos planos equipados com display, (5 = potencia maxima; 1 = potencia minima).

O Sistema garanthe uma perfeita regulaçao da chama e permite obter o mesmo resultado de cozedura, identificando mais fácilmente oivel de potencia desejado.

O queimador com "duplaschasmas"

Este queimador a gás é constituído por bois fogos concentricos, que podem funcional juntos ou de maneira independente (apenas em caso de duplo comando).

Como o queimador está equipado com um dispositivo de segurar, é necessário manter o botão pressionado cerca de 2-3 segundos até que aqueça o dispositivo que mantém a chama automaticamente acesa.

• Ha somente em algunos modelos.

Monocomando:

As coros que compoem o queimador tem um botao de commando. Para acender ambas as coros simultaneamente, pressione e rode o botao no sentido dos ponteiros do relógio até ao sintolo (max) - (min).

Para passar apenas para a cora interna, pressione e rode o botao no sentido dos ponteiros do relógio ate ao simbolo (max) - (min).

Para passar de una modalidade para a另一边 é necessário apagar o queimador.

Para apagar o queimador é necessário rodar o botão no sentido dos ponteiros do relógio até que se apague (correspondente ao símbolo “●”).

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lemarar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapassem o fundodos recipientes.
  Utilize sometime recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Chamas Duplas (DCDR Interno)	10 - 14
Chamas Duplas (DCDR Exerno)	24 - 26

! Nos modelos equipados com greha de redução, a mesmadeer serutilizada semente para o queimador Chamas Duplas Interno (DCDR Interno) quando se utilizesrecipientes de diametro inferior a 12 cm.

Para identificar o tipo de queimador, consulutar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

• Para a maior estabilitad, verifie se os suportes dos recipientes de cozedura está poscionados corretamente e se cada recipiente está centroido no queimador.
• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posizione as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dienteiro do plano de cozedura.

O aspecto mais variavel em termos de estabilitadedeaspanelasdependenamaoria das vezedapripria panela oudo seu posiconamento durante o uso).Panelas bem equilibradas,com fundoplano,centradas no queimador e com aspegas alinhadas comuma das linhas da

greilha oferecem obviamente a maior estabilitdade.

Precauções e conselhos

! Este aparecido foi projecto e fabricado em conformidade com as normas internzonais de seguranca. Estas advertencias são fomecidas por razoes de seguranca e devem ser lidas com atencao.

Segurarca geral

• Este(AP)refere-seaumaparelho de encaixarde classe3
• Para os apareiros a gás funcaoarem correctamente é necessario uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do paragrafo "Posicaoamento" no momento da instalação".
• As instruções são validas somente para os paises de destino para os quais os simbolos constam no livrete e na placá de identificação do aparelho.
• Este aparecido foi concebido para'utilisation de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num sitei protegido, porque é muito perigo do exposto a chuva e temporais.
• Não toque na区管委会 se estiver descalço, ou se as suas mões ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigo. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os selectores estejam na posicao /o" quando não estiver a utiliser o aparecido.
• Não puxe pelo cabo para deslagar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparadas. Contacte a Assistencia Tecnica (veja a Assistencia Tecnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evaporar batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eletrica não estiverem quentes.
• Não deixe acesa a chapa elétrica sem panelas.
• Não utilize panelas instâveis ou deformadas.
• Não é previsto que este aparelho soit realizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensordais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produits, a não ser quecka seja vigiladas por uma persona responsavel pelasua segurarca ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparecido não é destinado a ser colocado em acontecimiento por meio de um temporizador externo ou por umsystema de commando à distência分开.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de residuos de apareiros electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para melhorar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recôna separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacao referente ao local apropriadonoonde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhoar os seu alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de água possivel. Cozinhoar com a tampa aberta,aumentará,aumentará ortemente oconsumo de energia.
• Usar exclusivamente PANELAS e cagarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é douças mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacione eletrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de vidro, devem ser limpas com agua quente e uma solucao neutra.
• As superficies em aço inoxidavel podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com these durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com agua quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de aço inoxidavel.
• Limpe o aço inoxidavel apenas com um pano macio ou com uma esponja.
• Não utilizeiros abrasivos ou corrosivos, produits de limpeza à base de cloro, ou esfregões da louça.
• Não utilize aparilos de limpeza a vapor.
• Não utilizeiros inflâveis.
• Não deixe substancias acidas ou alcalinas, tais como vinagre, mostarda, sal, acúcar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.
• Limpe-osmanualmente comágua quente e detergente não abrasivo,removendo quaisquer resíduos de alimentos e verificando se nenhum dos orificios do queimador está entupido.
• Enxague e seque.
• Tome a colocar os queimadores e as tampas corretemente nos respetivos locais.
• Quando tornar a colocar as grelhas, certifique-se de que a area onde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro elétrico e disposito de segança, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentlye, se necessario, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retrados com um palito ou uma agulha.

! Para fazer danIFICAR o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados.

PT

! Para limpar a superficie do plano não é necessario remover as grelhas. Gracias ao Sistema de suporte, basta levantar as grelhas e segurar das ou roda-las até as apoiar num suporte posterior.

Tenha atençao para nao apoiar as grelhas quentes sobre a tampa em vidro (se presente), para evitar que as borrachas no vidro fiquem danificadas.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejanos o que é possivel fazer. Antes de mais nada, verifique que não Hajia interruptões nas redes de alimentação de gás e electricidade, especialmente se as tomeiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não tem sido entupados os furos de saída do gás do queimador.
• Estão instalados correctamente todos os componentes moveris que compoem o queimador.
• Ha correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurarça.

Foi controlo se:

• O botão não foi premido até o fundo.
• Não FOI mantido premido até o fundo o botão durante um tempo sufiente para activar o dispositivo de segança.
• Estão entupidos os furos de saída do gás em correspondência ao disposítivo de segança.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Estado entupidos os furos de saida do gás.
• Ha correntes de ar nas proximidades do plano.
• A regulação do minimum não está correct.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram inverteidas.

Installation
