Kenmerken	Details
Producttype	Gasfornuis
Aantal kookzones	4 kookzones
Type kookzones	Gasbranders
Oppervlakte materiaal	Roestvrij staal
Afmetingen (B x D x H)	60 x 60 x 85 cm
Gewicht	Ongeveer 40 kg
Type bediening	Handmatige bediening
Aansteking	Elektronische ontsteking
Energieverbruik	Energieklasse A
Extra functies	Gietijzeren roosters, gasbeveiliging
Onderhoud	Reinig het roestvrijstalen oppervlak met geschikte producten
Veiligheidsnormen	Voldoet aan Europese veiligheidsnormen
Garantie	2 jaar

Veelgestelde vragen - PKL 642 IXHA HOTPOINT-ARISTON

Hoe steek ik de kookplaten van het HOTPOINT ARISTON PKL 642 IXHA fornuis aan?

Draai de knop van de gewenste kookplaat met de klok mee naar de stand 'max' en laat hem vervolgens los. De kookplaat zal aangaan.

Wat te doen als een kookplaat niet aangaat?

Controleer eerst of de kookplaat correct is aangesloten. Zorg er ook voor dat de knop op het juiste niveau staat. Als het probleem aanhoudt, kan het een elektrisch probleem of een defect aan de kookplaat zijn.

Hoe maak ik het roestvrijstalen oppervlak van het fornuis schoon?

Gebruik een zachte doek en een reiniger die speciaal is ontworpen voor roestvrij staal. Vermijd schurende sponzen die het oppervlak kunnen krassen.

Het fornuis wordt niet warm, wat moet ik doen?

Controleer of het fornuis goed is aangesloten en of de stroomonderbreker niet is gesprongen. Als alles in orde lijkt, neem dan contact op met een professional voor een grondigere diagnose.

Hoe stel ik de temperatuur van de kookplaten in?

Elke kookplaat heeft een regelknop. Draai de knop naar rechts om de temperatuur te verhogen en naar links om deze te verlagen.

Kan ik keramische pannen gebruiken op mijn fornuis?

Ja, u kunt keramische pannen gebruiken, maar zorg ervoor dat ze geschikt zijn voor gebruik op kookplaten.

Heeft het fornuis een veiligheidsfunctie?

Ja, het fornuis is uitgerust met beveiligingssystemen om oververhitting en ongelukken te voorkomen. Raadpleeg de gebruiksaanwijzing voor meer details.

Hoe weet ik of een kookplaat heet is?

De kookplaten zijn voorzien van een controlelampje dat brandt wanneer de plaat heet is. Raak de plaat niet aan zolang het lampje brandt.

Wat te doen als het indicatielampje van het fornuis knippert?

Een knipperend lampje kan op een probleem wijzen. Raadpleeg de gebruiksaanwijzing om het probleem te diagnosticeren of neem contact op met de klantenservice.

Kan ik gietijzeren kookplaten gebruiken?

Ja, gietijzeren kookplaten zijn compatibel met het HOTPOINT ARISTON PKL 642 IXHA fornuis, mits ze de juiste maat hebben en geschikt zijn voor gebruik op kookplaten.

GEBRUIKSAANWIJZING PKL 642 IXHA HOTPOINT-ARISTON

Gebruiksaanwijizing,2

Belangrijk,6

Service,8

Beschrijving van het apparatusat, 10

Het installeren,55

Starten en gebruik,59

Voorzorgsmaatregelen en advies,59

Onderhoud en verzorging,60

Storingen en oplossingen,61

IT

Avvertenze

PAS OP: Dit apparaat en zijn bereikbare onderdelen wordenijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen Niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8aaroud zich Niet dichtbij het apparaat kuren komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8aar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adeqaat toezicht zich, of mits ze zich onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zich van de betreffende gezaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen nicht door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaat te lately. Er kan brand ontstaan. U要去 NOOT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische plaat nog warm+zijn.

Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssystem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

IT

Assistenza

Comunicare:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

IT

Beschrijving van het apparatus

Algemeen aanzlicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knuppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS
5. VEILIGHEIDSMECHANISME

GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
- Knoppen van de GASBRANDERS voor het regelen van de vlam.
- Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

BE

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik eneiligkeit.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dientaarom te worden weggegooid volgens de geldende normen voor geschaden afvalverameling (zie Voorzorgsmaatregelen en advies).

! De installmentie要去en uitgevoerd door een bevoegde installeur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

! Dit apparaat mag alleen geinstalleerd worden en functiomeren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Nationala geldende normen. De volgende eisen要去en in acht genomen worden:
- Het vertrek moet voor de verbrandingsrook over een afvoersystem aan buiten toe beschikken. Dit kan geleuren door middel van een afzugkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat worden aangezet.

• Het vertrek要去 een luchttoeoversystem hemben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet Niet minder dan 2m^3 /h maar per kW geinstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm^2 en die zodenig is geplaatst dat hij Niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreiben, met buiten zich verbonden en die geen gemeinschappelijk delen zich van het huis en ook geen ruimtes met hoog brandgevaar of sloapkamers.

• Bij een intensief en langdurig gebruikvan het apparaat kan een extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of betere ventilatie door de het vermogen van de reeds aanwezigeme Mechanische afzuiging te verhogen.
• (voor Belgie) De gassen van vloeibaar gemaaakte gasmengsels (LPG) zich zwaarder dan lustch en blijven laag hangen. Om deze reden要去en vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen

hebben voor het afvoeren van eventuele ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50^ zouden konnen brengen.

Inbouw

Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen inRCT worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去en op minstens 200mm van de rand van deplaat staan.
• Een afzuigkap moet worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 650~mm (zie afbeelding).
• Hang de keukkenastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden.

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zich aangegeven.

De bevestigingsklemmen makeen een bevestiging möglichk van de kookplaat aan een keukenblad van tussen de 20 en 40mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Voor de installmentie dient u de pannendragers en de branders van de kookplaat te verwijderen en hem ondersteboven neer te zetten. Zorg ervoor de thermokoppels en de bougies Niet te beschadigen.

Doe de afdichtingen die bij het apparaat zich geleverd op de buitenste boorden van de kookplaat om te voorkomen dat er lustcht, vocht of water doorkomt (zie afbeelding).

Voor een correcte bevestiging moet u ervoor zorgen dat de af te sluiten

oppervlakken goed schoon en droog zichen en vrij van vet/olie.

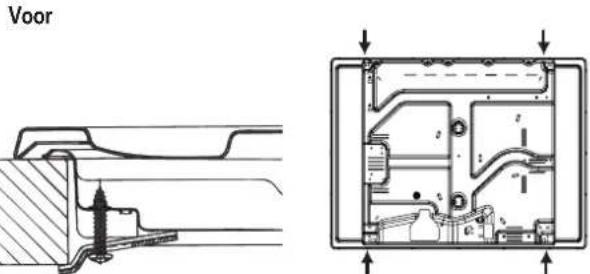

Schema voor de bevestiging van de haken

Stand haak voor keukenblad Stand haak voor keukenblad H=20mm H=30mm

Stand haak voor Achter keukenblad H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat Niet boven een inbouwoven worden geinstalleel, moet u een houten isolatieplank aanbrengen. Deze要去 een minimum afstand van 20mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de城县kant van het meubel verwijden. Het verdient de voorkeur de oven op twee houten balken teplaaten, of eventueel op een enkele plank die een opening heeft van tenminste 45× 560mm (zie afbeeldingen).

Als de kookplaat worden geinstalleerd boven een inbouwoven die nicht beschikt over een afkoelmechanisme met ventilator,要去 de nodige ventilatie binnen het meubel worden bereikt door het creeren van opingen voor de toe- en afvoer van de lucht. (zie afbeeldenen).

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en freqente die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aardig van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstalleerd boven een inbouwoven要去en de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventuele makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genomaliseerd is voor de lading aangegeven op het typeplaatje.

Wonneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm ,aangepast aan het

elektrische vermogen en voldoend aan de geldende normen (de aarding mag Niet worden onderbroken door de schakelaar). De voedingskabel要去 zodenig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het inucht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat nicht zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gelebruik geen verlangsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zich.

! De kabel moet vanijd totijd worden gecontroleerd en mag alleen door ergende monteurs worden verrangen (zie Service).
De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het formuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas".

Let op! Voordat het worden aangesloten, verwijder de dop van de opening voor de gasaansluiting van de kookplaat.

Om het apparaat aan de gasbuizen aan te sluiten (112E+3+ voor Belgie en 12L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst) Tevens dient men zich pakking op de verbinder "G", die er uit ziet als een L", van de voedingsstruktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daar bij dient het apparaat uitergerust teijken van een gaskraantje die gemakkelijk draaabaar dient teijken, dient dit gaskraantje aan de huidige Nationale Nomente voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat Niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absolutoodnoodzekelijkde pakking te verrangen (bij het apparaat geleverd). Het

verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toeing krijt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitergerolde toestand nichteer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis Niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installereren heeft plaatys gezonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoord hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. Verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7mm en verrang ze met de straalpijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. Zet de onderdelen wee por op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met hetijke gas dat u gaat gebruiken, verkrijgbaar bij荃 Technische Service Centers.

Het verwangen van de straalpijpjes van de brander met "onafhankelijkDubbele vlamkronen"

1. Verwijder de roosters en branders van hunplaats. De brander bestaat uit twee aparte delen (zie afbeeldingen);
2. Schroef de straalpijpjes los met een sleutel van 7mm. De binnenste vlamkroon heeft een straalpijpe, de buitenste heeft er twee (vandezelfde maat). Vervang de straalpijpjes metulative die zijn aangepast aan het neue type gas (zie tabel1).
3. Zet de onderdelen in omgekeerde volgorde weeer op hun plaats.

Regelen primaire lucht van de straalpijjes (voor Belgie)

De branders haben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)
• Zet het kraantje op de minimumstand;
• Verwijder de knop en draai aan het regelschroeije in of naast de spel van het kraantje totdat u eenkleine,regelmatige vlam bereikt.

! In het geval van een DCDR brander met enkelvoudige bediening dient de afregeling te worden uitgevoerd op de 2 schroeven die zich naast het staafje van de kraan bevinden (zie afbeelding).

1. Controller of de brander aanblijt als u de knop snel van hoog maar laag draait.
2. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systemen Niet werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.
3. Als de regeling voltood is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met gezellak of dergelijk materiaal.

!Bij vloeibaar gas moet het regelschroeefje geheel zichd worden geschroefd.
! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeel met het neue gas, verkrijgbaar bij once Technische Service Centers.
! Als de gasdruk van het gebruekte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregregelaar worden aangebracht die voldoet aan de geldende landelijkne normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibiliteit) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtig 2009/125/EC. EN 30-2-1reglement

NL

BE

Kenmerken van de branders en de straalpijpjes (alleen voor de modellen van 65 cm)

Table 1 (Voor Belgie)				Vloeibaar gas					Natuurlijk gas
Gaspit		Doorsnee(mm)	TermischvermögenkW(p.c.s.*Gered.	TermischvermögenkW(p.c.s.*Nomin.	By-pass1/100(mm)	Straal1/100(mm)	Bereik*(g/h)Butane	Propane	Straal1/100(mm)	TermischvermögenkW(p.c.s.*Nomin.	Bereik*(l/h)G20	TermischvermögenkW(p.c.s.*Nomin.	Bereik*(l/h)G25
Snel(R)		100	0.70	3.00	39	86	218	214	132(H3)	3.00	286	3.00	332
Gereduceerd Snel(RR)		100	0.70	2.60	39	80	189	186	122(H3)	2.60	248	2.60	288
Halp Snel(S)		75	0.40	1.65	28	64	120	118	96(Z)	1.65	157	1.65	183
Hulp(A)		55	0.40	1.00	28	50	73	71	79(6)	1.00	95	1.00	111
Dubbele vlamkroon(binnenste DCDR)(1)		36	0.30	0.90	29	44	65	64	74	0.90	86	0.90	100
Dubbelevlamkroon(1)	(binnensteDCDR)	130	1.50	3.60	29	44	262	257	74	3.60	343	3.60	399
	(buitensteDCDR)2 straalpijpjes				57	60x2			94x2
Spanningvanvoeding		Nominate(mbar)Minimum(mbar)Maximum(mbar)					28-302035	372545		201525		251530

Gaspit Doorsnee		(mm)	Thermisch vermogen kW (p.c.s.* )		Straalpiijpjes 1/100 (mm) minale	Bereik * (l/h) G25
				RéduitNo
Snel (R)		100	3.00	0.70	132(H3)	332
Gereduceerd Snel (RR)		100	2.60	0.70	122(H3)	288
Halp Snel (S)		75	1.65	0.40	96(Z)	183
Hulp (A)		55	1.00	0.40	79(6)	111
Dubbele vlamkroon (binnenste DCDR) (1)		36	0.90	0.30	74	100
Dubbele vlamkroon (1)	(binnenste DCDR)	130	3.60	1.50	74	399
	(buitenste DCDR) 2 straalpiijpjes				94x2
Spanning van voeding		Nominate (mbar) Minimum (mbar) Maximum (mbar)			25 20 30

(1)Alleen voor DCDR met enkelvoudige bediening
* A 15°C et 1013,25 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m³
Naturele G25 P.C.S. = 32,49 MJ/m³

PKL 642 IX/HA

PKLL 641 D2/IX/HA

PKL 641 IX/HA

Starten en gebruik

Opiegedere knop staat aangegeven waar de gasbrander zich precies bevindt.

De gaskookplaten beschikken over een discrete afregeling van het vermogen, waarkee u de vlam nauwkeurig op 5 verschillende niveauskest instellen. Dankzij dit system zal het ook möglichj+zijn om met gaskookplatendezelfde resultaten voor elk recept te bereiken, aangezien het eenvoudiger en nauwkeuriger za+zijn om het optimale vermogen vast te stellen voor de gekozen bereiding.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Om een van de branders aan te steken dient u er een vlam ofaansteker bij te houden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zichen voorzien van een verilgheidsmechanisme要去 de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Druk de knop in en draai hem tegeligikertijd gegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zdat het veriligeidssysteme geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minut voordat u hem waar probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbool “●”).

Discrete afregeling van de vlam

De gekozen brander kan m.b.v. de knop worden afgesteld op 5 verschillende vermogensniveauaus.

Om van het ene op het andere niveau over te stappen draait u de knop waar het gekozen niveau.

Een klik geeft aan dat u van het ene maar het andere niveau bent overgegaan.

Het geselecteerde niveau wordt weergegeven d.m.v. het betreffende symbol (symbolen

00 en, op kookplaten met display, d.m.v. = max vermogen: 1= min vermogen).

het aangaan van de LEDs (5= max vermogen; 1= min vermogen).
Het systemd garandeert een perfecte regeling van de vlam en zorgt ervoor dat u een constant kookresultaat kutk bereiken, doordat u eenvoudiger het gewenste vermogensniveau kutk instellen.

De brander met "dubbele vlamkroon"

Deze gasbrander bestaat UIT twee concentrische vlamkronen die samen of onafhankelijk konnen functioneren (alleen in het geval van een dubbele bediening).

Aangezien de brander is voorzien van een veiligheidsmechanisme moet u de knop ongeveer 2 à 3 seconden ingedrukt honden totdat het veiligheidsmechanisme, dat automatisch de vlam aanhoudt, warm worden.

Enkele Bediening:

Iedere vlamkroon van de brander heeft zich eigén bedieningsknop. Om beiden kronen tegelijktijd aan te steken drukt u de knop in en draait u hem gegen de klok in, tot aan het symbool (max) - (bin).

Om alleen de interne kroon aan te steken drukt u de knop in en draait u hem met de klok mee, tot aan het symbool (max) - (min).

Om van de ene modus over te stappen op de andere dient u de brander uit te schakelen.

Om de brander uit te doen moet u de knop indrukken en met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbool "").

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodiah het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel (R)	24 - 26
Gereduceerd snel (RR)	24 - 26
Half-snel (S)	16 - 20
Spearbrander (A)	10 - 14
Dubbele vlamkroon (binnenste DCDR)	10 - 14
Dubbele vlamkroon (buitenste DCDR)	24 - 26

! Bij de modellen die voorzien zijn van een reductieroostertje要去 dit alleen gebruikt worden voor de Dubbele Vlammen brander (DCDR intern) als u een pan gebruikt die een doorsnede heeft van minder dan 12 cm.

Voor het herkennen van het soort brander verwijzen wij uaar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

• Voor de maximale stabiliteit, controllerer dat de steunen voor de bakblikken goed zijn geplaatst en dat ieder blink zichrecht boven de brander staat.
• Controller dat de bakblikken op lijn staan met eén van de steunbalken van de blikken.
• Plaats de handvaten van de bakblikken zodenig dat ze Niet uitsteken aan de voorkant van de kookplaat.

Het aspect dat het verschil uitaakt voor de stabiliteit van de pan is vaak de pan zelf (of de positie van de pan tijdens het gebruik). Goed uitgebalanceerd pannen, met platte onderkanten, die in het midden van de branders staan, met de handvaten die op lijn zich gezett met de dwarsliggers

van het rooster bieden uiteraard de maximale stabiliteit.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilgheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasfornuizen hebben voor een goede werkig behoefte aan een regelmatie luchtverversing. ControllerDat bij het installereren aan de vereisten worden voldaan beschreven in de paragraaf "Plaatsing".

• Slechts op enkele modellen aanwezig.

• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het appararaat Niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warmedelen van de oventerechtkomen.
• Laat de ventilatieoppeningen en wamteafvoer vrij.
• Controleer algtd dat de knappen in de stand "I"staan als de oven nicht worden gezrukt.
  Haal de stekker nooit het stopcontact door aan het snoer te trekken maar door de stekker zich beet te pakken.
• Maak de oven Niet schoon of voer geen onderhoud UIT als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvaten van de pannen altijd waar de binnenzijde van de kookplaat zodate u er Niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische platen nog warmন.
• Laat de elektrischeplaat Niet werken als er geen pannen op staan.
• Gebruik geen instabiele of cervormde pannen.
• Dit apparaat mag Niet worden gebruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun verilgheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externte timer ofwel door een geschaden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpaktingsmaterial: houd u aan deplaatsijke normen, zodat het verpaktingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstrom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruekte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbol op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumen moeten contact opnemen met de locale autoriteiten voor informatatie over de juiste wijze van vermietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig möglich water. Koken zonder deksel za het energieverbruik enorm verhogen.

• Gebruik enkel vlakke potten en pannen.

• Als u iets bereidt dat lang duurt, kurz u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energia bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geämailleerde en glazen onderdelen要去en met warm water en een neutrale oplossing gereinigd worden.
• Er kuren vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of aggressieve reinigingsmiddelen. Eventueel gemorste eten (water, saus, koffie, etc.) dient verwijderd te worden voordat dit opdroogt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog verwolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken.
• Reinig roestvrijstaal alleen met een zachte doek of sponsors.
• Gebruik geen schurende of bijtende products, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoornreiners.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat anschter.

De onderdelen van de kookplaat reinigen

Reinig geemailleerde en glazen alleen met een zachte doek of spons.
- Roosters, branderkappen en branders können voor reiniging verwijderd worden.
- Reinig ze handmatig met warm water en een nicht-bijtend reinigingsmiddel, verwijd der eventuele voedelsresten en controllerer dat er geen branderoppeningen verstopt zich.
- Afspoelen en drogen.
- Breng de branders en branderkappen waar correct in de betreffende behuizingen aan.
Zorg bij het terugplaatsen van de roosters dat het pannensteungedeelte in lijn is met de brander.
- Bij modellen die zich uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening moet het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controller deze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventuel ingebakken voedsel要去en tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze Niet gebruikt te worden wanner de branders zich Niet in hun behuizing bevinden.

! Om het oppervlak van de kookplaat te reinigen dient u eerst de roosters te verwijdenen. Dankzij het ondersteuningsystem is het voldoende de roosters op te tillen en vast te houden of ze te draaien totdat ze op dechterzijde konnen rusten.

Zorg ervoor de warme roosters nooit op het glazen deksel te leggen (indien aanwezig) om te voorkomen dat de rubberen elementen van het glas worden beschadigd.

NL

BE

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Storingen en oplossingen

Het kan geleuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zich aunt oploscen. Verifieer om te beginnen of er een correcte stroom- en gastroevoer is, en in het bijzonder de hoofdgasleiding open staat.

De brander gaat Niet aan of de vlam is Niet geldijkmatig.

Heeft u gecontroleerd of:

• De openingsen van de vlamverspreiders Niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het Niet tocht dichtbij het kookvlak.

De vlam blijft Niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het verilgheidsmechanisme.
- De gaten van de vlamverspreiders zichbij het veiligheidsmechanisme Niet verstoptন.

De brander blijft Niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders Niet verstoet zich.
• Het nicht tocht dicht bij het kookvlak.
• De minimum stand niet goed is ingesteld.

De pannen zich wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters Niet zijn verwisseld.

NL

BE

NL

BE

NL

BE

Indesit Company S.p.A.

Viale Aristide Merloni,47

60044 Fabriano (AN)

www.hotpoint.eu
