PKL 642 IXHA - Cucina HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Piano cottura a gas
Numero di fuochi	4 fuochi
Tipo di fuochi	Fuochi a gas
Materiale della superficie	Acciaio inox
Dimensioni (L x P x A)	60 x 60 x 85 cm
Peso	Circa 40 kg
Tipo di controllo	Comandi manuali
Accensione	Accensione elettronica
Consumo energetico	Classe energetica A
Funzionalità aggiuntive	Griglie in ghisa, sicurezza gas
Manutenzione	Pulizia della superficie in acciaio inox con prodotti adatti
Norme di sicurezza	Conforme alle norme di sicurezza europee
Garanzia	2 anni

Domande frequenti - PKL 642 IXHA HOTPOINT-ARISTON

Come si accendono i fornelli del piano cottura HOTPOINT ARISTON PKL 642 IXHA?

Per accendere i fornelli, ruotate la manopola corrispondente al fornello desiderato in senso orario fino alla posizione 'max' e poi rilasciatela. Il fornello si accender.

Cosa fare se un fornello non si accende?

Verificate innanzitutto che il fornello sia correttamente collegato. Assicuratevi inoltre che la manopola sia ruotata al livello corretto. Se il problema persiste, potrebbe trattarsi di un problema elettrico o di un guasto del fornello.

Come pulire la superficie in acciaio inox del piano cottura?

Utilizzate un panno morbido e un detergente appositamente progettato per l'acciaio inox. Evitate spugne abrasive che potrebbero graffiare la superficie.

Il piano cottura non si riscalda, cosa fare?

Verificate se il piano cottura collegato correttamente e se il salvavita non scattato. Se tutto sembra a posto, contattate un professionista per una diagnosi pi approfondita.

Come regolare la temperatura dei fornelli?

Ogni fornello dispone di una manopola di regolazione. Ruotate la manopola verso destra per aumentare la temperatura e verso sinistra per diminuirla.

Posso usare pentole in ceramica sul mio piano cottura?

S, potete usare pentole in ceramica, ma assicuratevi che siano adatte all'uso su piani cottura.

Il piano cottura ha una funzione di sicurezza?

S, il piano cottura dotato di sistemi di sicurezza per evitare surriscaldamenti e incidenti. Consultate il manuale d'uso per maggiori dettagli.

Come sapere se un fornello caldo?

I fornelli sono dotati di un indicatore luminoso che si accende quando il fornello caldo. Non toccate il fornello finch l'indicatore acceso.

Cosa fare se la spia del piano cottura lampeggia?

Una spia lampeggiante pu indicare un problema. Consultate il manuale d'uso per diagnosticare il problema o contattate il servizio post-vendita.

Posso usare piastre in ghisa?

S, le piastre in ghisa sono compatibili con il piano cottura HOTPOINT ARISTON PKL 642 IXHA, a condizione che siano della dimensione giusta e adatte all'uso su piani cottura.

MANUALE UTENTE PKL 642 IXHA HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO

Sommario

Instruzioni per l'uso,1

Avwertense,3

Assistenza,7

Descrizione dell'apparecchio,9

Installazione,11

Awvioutilizzato,15

Precauzioni e consigli,15

Manutenzione e cura,16

Anomalie erimedi,17

ES

Espanol

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisognà fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambinienza sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olli cui po èsere pericoloso e più provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensi bisogna spegnere l'apparecchio e copire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Elimare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica alla caldi.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

ATTENZIONE: I'uso di protezioni del piano inappropriate cui cause incidenti.

GB

Warnings

• il tigo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

Assistenza Attiva 7 giorni su 7

199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cífra protege il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbagavrà diritto Gratisamente a:

• l'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;

• il trasporto dell'elettrodomestico non riparabile in loco.
  Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostuzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le sudette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www. aristonchannel.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA
2. BRUCIATORI GAS
3. Manopole di lavoro dei BRUCIATORI GAS
4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

6. BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.

7. Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma.
   Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
8. DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

GB

! è importante conservare quello libretto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui a persone, animali o cose.
! Questo apparecchio più essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Nome Nazionali in vigore. Debbono essere osservati i seguenti requisiti:

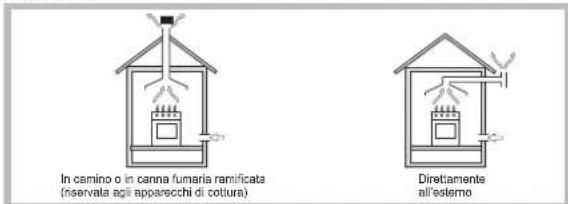

- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volte che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3 /h per kW di potenza installata.

Ilsystemapuoessere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Owero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiore ai 50^ .

IT

Incasso

Per una corretta installmente del piano di cottura vanno osservate le seguente precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm (vedi figura).
• Posizione are pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distance minima dal top pari a 700 mm.

• Il vano del mobile dovra ave le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile use tutti i ganci a disposizione.

Prima dell'installazione, togliere le griglie e i brucatori del piano cottura e capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le candele.

Appicare le guarnizioni in dotazione con l'apparecchio sui bordi esterni del piano cottura, per impedire il passaggio d'aria, umidità ed acqua (vedi figura).

Per una corretta applicazione assicurarsi che le superfici da signillare siano pulite, asciutte ed esenti da grassi/oli.

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm

Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm

Dietro

IT

! Usare i ganci contentui nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario insere un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distance minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parole posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installatione sopra un forn da incasso sensa ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predispositi per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduzione di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forno delve essere realizato separamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forn.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta.
caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptro onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle nome di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristica;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.
  ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
  ! Il cavo non delve subire piegature o compressioni.
  ! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
  ! L'azienda declina agli responsabilità qualora QUESTe norme non vengano rispecttate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovra essere effettato come prescritto delle Norme Nazionali in vigore, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucitori ed ugelli".

Attenzione! Prima del collegamento rimuovere il tappo dal tubo di collegamento del gas.

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guamizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il qualeesso è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei brucitori effettuatinge le seguenti operazioni:

1. Togliere le griglie del piano e sfilare i brucatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm . e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").

3. Rimontare le parti eseguindo all'inverso le operazioni.
4. Al termine dell'operazione, sostuite la vecchia etichetta taratura con quella correspondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a "doppie fiamme" indipendenti

1. Togliere le griglie e sfilare i brucitori dalle loro sedi. Il bruciatore è composto da due parti分开 (vedi figure);
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm . Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).
3. Rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione aria primaria dei brucatori
I brucatori non necessitano di nessuna regolazione dell'aria primaria.

Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

! Nel caso del bruciatore DCDR monocomando, la regolazione va eseguita sulle 2 viti poste di fianco all'astina del rubinetto (vedi figura).

1. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
2. Negli apparente provristi del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo augmentare la portata dei minimi stessi agenda sulla vite di regolazione.
3. Effettuata la regolazione, ripristate i sigilli posti sui by-pass con ceralacco o materiali equivalenti.
4. Nel caso di manopole con regolazione discrete e visualizzazione a led posizionare la manopola in posizione di minimo poi togliere la manopola ed agire la sulla vite di regolazione posta di fianco all'astina di rubinetto.

5. Regolazione dei minimi del bruciatore DCDR con regolazione discrete e visualizzazione a led:

6. per la regolazione della corona estema ruotare la manopola in senso antiorario fino alla posizione di minimo;

7. per la regolazione del minimo della corona interna ruotare la manopola in senso orario fino alla posizione di minino;

8. togliere la manopola ed agire sulla vite di regolazione posta di fianco all'astina del rubinetto.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella correspondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (seconde le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CE del 30/11/09 (Gas) e successive modificazioni. - 2012/19/UE e successive modificazioni.
ECODESIGN	Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Noma EN 30-2-1

Caratteristiche dei bruciatori ed ugelli (solo per modelli 65~cm

Tabella 1				Gas liquido					Gas naturale
Bruciatore		Diametro(mm)	Potenza termica kW(p.c.s.*)Ridotta	Potenza termica kW(p.c.s.*)Nominale	By-pass1/100(mm)	Ugello1/100(mm)	Portata*(g/h)***	**	Potenza termica kW(p.c.s.*)Nominale	Ugello1/100(mm)	Portata*(l/h)
Rapidò (R)		100	0.70	3.00	39	86	218	214	3.00	132(H3)	286
Rapidò ridotto (RR)		100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rapidò (S)		75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Ausiliario (A)		55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Doppie Fiamme(DCDR interno) (1)		36	0.30	0.90	29	44	65	64	0.90	74	86
Doppie fiamme(1)	(DCDR interno)	130	1.50	3.60	29	44	262	257	3.60	74	343
	(DCDR2 ugelli per esterno)				57	60x2				94x2
Pressioni di alimentazione		Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545		201725

(1) Solo per DCDR monocomando
A 15°C e 1013,25 mbar-gas secco
Propano P.C.S. = 50.37 MJ/Kg
** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m³

PKL 642 IX/HA

PKLL 641 D2/IX/HA

PKL 641 IX/HA

Avvio e utilizzato

! Su ciasca manopola è indicata la posizione del bruciatore gas corrispondente.

I piani cottura gas sono dotati di regolazione discreta della potenza, che consentirà di regolare con precisione la fiamma su ben 5 livelli differenti. Grazie a questo sistemaanche con i piani gas sareapproxabile ottenere sempre gli stessi risultati per agli ricetta, in quantasarupi simplice e precisa l'individuzione del livello di potenza ottimale per il tipo di cottura prescelto.

Bruciatori gas

Il bruciatore presc亲子 què essere regolato alla manopola corrispondente come segue:

Per accendere uno dei bruciatori, avvincare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritenare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al significolo "").

Regolazione discrete della fiamma

Il bruciatore prescelto più essere regolato, atraverso la manopola, su 5 diversi livelli di potenza.

Per passare da un livello all'altro è sufficiente ruotare la manopola verso il livello prescelto. Uno scatto/click avverte del passaggio da un livello all'altro.

La visualizzazione del livello selezionato avviene tramite il symbolo corrispondente

(simboli) e tucpiani dotati di display

attraverso l'accensione dei LED (5 = max potenza; 1 = min potenza). Il sistema garantisce una perfetta regolazione della fiamma e permette di ottenero lo stesso risultato di cottura, individuando più facilemente il livello di potenza desiderato.

Il bruciatore a "doppie fiamme"

Questo bruciatore a gas è fornato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente (solo nel caso del doppio dato).

Poiché il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Mono Comando:

Le corone che compongono il bruciatore hanno una manopola di lavoro. Per accendere entrambé le corone contemporaneamente premere e ructare la manopola in senso antiorario in corrispondenza del simbolo (max) - (min).

Per passare alla sola corona intema premere e ruotare la manopola in senso orario in corrispondenza del symbolo (max) - (min).

Per passare da una modalità all'altra occorre spegnere il bruciatore.

Per spegnere il bruciatore occorre premere e ruotare la manopola in senso orario fino all'arresto (correspondente al significato "●").

Consigli pratici per l'uso dei bruciatori

Al fine di ottener il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
  Utilizzare sempre recipienti a fondo piatto e con coperchio.
• Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Doppie Fiamme (DCDR interno)	10 - 14
Doppie Fiamme (DCDR esterno)	24 - 26

!Sui modelli dotati di griglietta di riduzione, quest'ultima dovr'a essere utilizzata solo per il bruciatore Doppie Fiamme interno (DCDR interno), quando si utilizzato dei recipienti di diametro inferiore a 12 cm.

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei brucatori ed ugelli".

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che agli recipiente sia concentrato sul bruciatore.
• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.
• Le maniglie delle pentole devono essere posizionate in modo da non sporgere il bordo anteriore del piano di cottura.

L'aspetto più variable in termini di stabilità delle pentole peut essere spesso la pentola stessa (o il suo posizionamento durante l'uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizione in linea con una delle razze della griglia offrono oviamente la

massima stabilità.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

• Presente solo in alcuni modelli.

IT

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispetto i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
  L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "●"°" quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti versusl'intermedel piano cottura per evitare che vengano urtati accidentamente.
• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica ancora caldi.
  Non lasciare accesa la piastra elettrica pentole.
  Nonutilizzare pentole instabili deformate.
• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giocchio con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), prevede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può consignare il RAEE al negotiante, che è tenuto a ritirarlo Gratisutamente; i RAEE di "piccolissime dimensioni" (nessun dato supra i 25cm ) sono essere consegnati Gratisutamente ai negotiantianche se non si acquista

nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare sono coperchio aumento r notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte.
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
• L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono aicontatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffe, ecc.) prima che si secchino.
• Pulire con acqua calda e detergente neutro, quando asciugare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.
• Pulire le superfici in acciaio inox solo con un panno morbido o una spugna.
• Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
  Nonutilizzare pulitricageto dovapore.
  Nonutilizzare prodotti inflammabili.
• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.
• Le griglie, i cappellotti e i brucatori sono rimovibili per facilitare la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllingo che nessuna delle aperture del bruciatore sa otturata.
• Sciacquare e asciugare
• Rimontare correttamente brucitori e cappellotti nelle rispettive sedi.
• Nel riposizionale are the griglie, assicurarsi che la zona di appoggio delle pentole, via allineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurarme il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, puliri con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

! Per evitare danni all'accensione elettrica, non utilizzarla quando i brucatori non sono nella loro sede.

! Per pulire la superficie del piano non è necessario rimuovere la griglie. Grazie alsystemadi supporto è sufficiente sollevare le griglie e sostenierle o ruotarle fina a poggiarle ad un supporto posteriori.

Attenzione a non pogiare le griglie calde sul coperchio in vetro (se presente) onde evitare che i gommini sul vetro si danneggino.

Manutenzione rubinetti gas

Con il tempo cui verificarsi il caso di un rubinetto che si blocchi o presenti difficultà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Anomalie e rimedi

Puo accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si cui fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola.
- Non avete mantenegro premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositorio di sicurezza.
- Sono ostrui i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostritti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

Il fond del recipiente è perfettamente piano.
- Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
- Le griglie sono state inverteite.

GB

Installation
