MANUAL DE UTILIZADOR E4D AA SB C Quadrio HOTPOINT

Portuges Instruções para a utilização

Assistência Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia ( veja as Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo. Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Descrição do aparelho Painel de comandos 1 FUNCIONAMENTO DO CONGELADOR Botão para regular atemperatura do compartimento do congelador. O botão é utilizado com SUPER FREEZE; para ligar/desligar o produto, pressionar ambos durante 3 segundos.2 SUPER FREEZE Botão (congelamento rápido) para congelaralimentos frescos. Pressionar o botão durante 3 segundos paraligar o aparelho ao desligá-lo.3 SUPER FREEZE A luz azul ilumina-se quando o botão SUPERFREEZE é pressionado.4 TEMPERATURA DO CONGELADOR Luz amarela que indica atemperatura do congelador, em 4 níveis, tal como indicado naserigrafia.5 TEMPERATURA DO FRIGORÍFICO Luz amarela que indica atemperatura do frigorífico, em 4 níveis, tal como indicado naserigrafia. 6 SUPER COOL A luz azul ilumina-se quando o botão SUPER COOL é pressionado.7 SUPER COOL Botão (arrefecimento rápido) que reduz atemperatura do compartimento do frigorífico rapidamente.8 FUNCIONAMENTO DO FRIGORÍFICO Botão para regular atemperatura do compartimento do frigorífico.! Os indicadores luminosos também servem para avisar se houverum aumento anómalo de temperatura no compartimentocongelador (veja as Anomalias e soluções).

Descrição do aparelho Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes. 1 PEZINHO de regulação 2 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 3 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

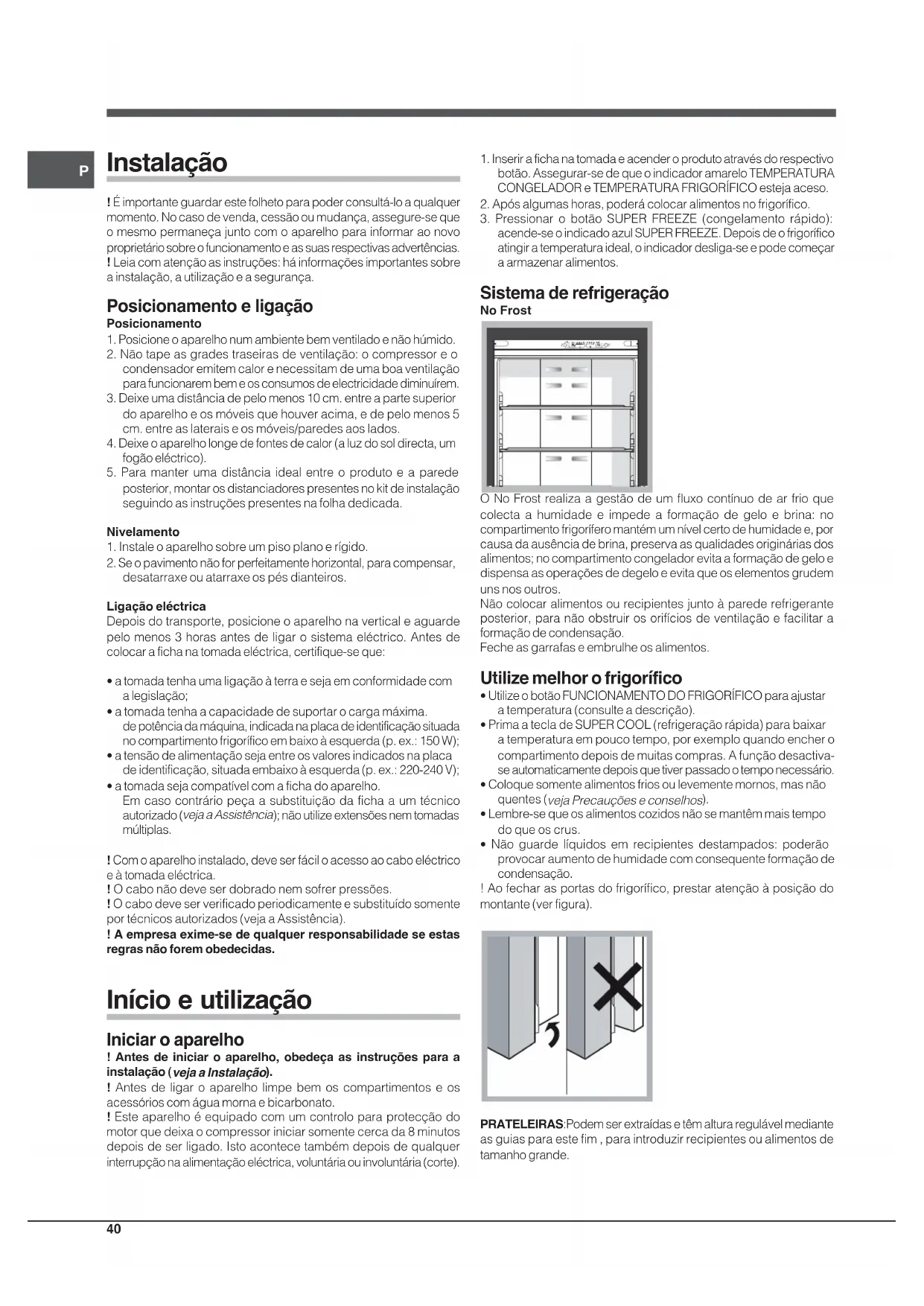

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquermomento. No caso de venda, cessão ou mudança, assegure-se queo mesmo permaneça junto com o aparelho para informar ao novoproprietário sobre o funcionamento e as suas respectivas advertências.

Leia com atenção as instruções: há informações importantes sobrea instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e não húmido.2. Não tape as grades traseiras de ventilação: o compressor e ocondensador emitem calor e necessitam de uma boa ventilaçãopara funcionarem bem e os consumos de electricidade diminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a parte superiordo aparelho e os móveis que houver acima, e de pelo menos 5cm. entre as laterais e os móveis/paredes aos lados.4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, umfogão eléctrico).5. Para manter uma distância ideal entre o produto e a paredeposterior, montar os distanciadores presentes no kit de instalaçãoseguindo as instruções presentes na folha dedicada.Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, para compensar,desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical e aguardepelo menos 3 horas antes de ligar o sistema eléctrico. Antes decolocar a ficha na tomada eléctrica, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidade coma legislação;• a tomada tenha a capacidade de suportar o carga máxima.de potência da máquina, indicada na placa de identificação situadano compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);• a tensão de alimentação seja entre os valores indicados na placade identificação, situada embaixo à esquerda (p. ex.: 220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a um técnicoautorizado ( veja a Assistência ); não utilize extensões nem tomadasmúltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctricoe à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituído somentepor técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade se estasregras não forem obedecidas. Início e utilização Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para ainstalação ( veja a Instalação

! Antes de ligar o aparelho limpe bem os compartimentos e osacessórios com água morna e bicarbonato.! Este aparelho é equipado com um controlo para protecção domotor que deixa o compressor iniciar somente cerca da 8 minutosdepois de ser ligado. Isto acontece também depois de qualquerinterrupção na alimentação eléctrica, voluntária ou involuntária (corte).1. Inserir a ficha na tomada e acender o produto através do respectivobotão. Assegurar-se de que o indicador amarelo TEMPERATURACONGELADOR e TEMPERATURA FRIGORÍFICO esteja aceso.2. Após algumas horas, poderá colocar alimentos no frigorífico.3. Pressionar o botão SUPER FREEZE (congelamento rápido):acende-se o indicado azul SUPER FREEZE. Depois de o frigoríficoatingir a temperatura ideal, o indicador desliga-se e pode começara armazenar alimentos. Sistema de refrigeração No FrostO No Frost realiza a gestão de um fluxo contínuo de ar frio quecolecta a humidade e impede a formação de gelo e brina: nocompartimento frigorífero mantém um nível certo de humidade e, porcausa da ausência de brina, preserva as qualidades originárias dosalimentos; no compartimento congelador evita a formação de gelo edispensa as operações de degelo e evita que os elementos grudemuns nos outros.Não colocar alimentos ou recipientes junto à parede refrigeranteposterior, para não obstruir os orifícios de ventilação e facilitar aformação de condensação.Feche as garrafas e embrulhe os alimentos. Utilize melhor o frigorífico

• Utilize o botão FUNCIONAMENTO DO FRIGORÍFICO para ajustara temperatura (consulte a descrição).• Prima a tecla de SUPER COOL (refrigeração rápida) para baixara temperatura em pouco tempo, por exemplo quando encher ocompartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário.• Coloque somente alimentos frios ou levemente mornos, mas nãoquentes ( veja Precauções e conselhos

• Lembre-se que os alimentos cozidos não se mantêm mais tempodo que os crus.• Não guarde líquidos em recipientes destampados: poderãoprovocar aumento de humidade com consequente formação decondensação.! Ao fechar as portas do frigorífico, prestar atenção à posição domontante (ver figura).PRATELEIRAS:Podem ser extraídas e têm altura regulável medianteas guias para este fim , para introduzir recipientes ou alimentos detamanho grande.P

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.1. Verifique se no indicador está em OK de maneira bem evidente(veja a figura).2. Caso não surja a mensagem OK, significa que a temperatura édemasiado elevada: configurar uma temperatura mais fria eaguardar cerca de 10 h até que a temperatura estabilize.3. Verifique novamente o indicador: e, se for necessário, realize umanova regulação. Se forem guardadas grandes quantidades dealimentos ou se a porta for aberta frequentemente, é normal que oindicador não esteja em OK. Aguarde pelo menos 10 h. antes deregular o selector de FUNCIONAMENTO DO FRIGORÍFICO numaposição mais alta. Gaveta para FRUTAS e HORTALIÇAS

As gavetas para a fruta e os legumes de que está provido o frigoríficosão projectadas especialmente ao fim de manter frescos e fragrantesa fruta e os legumes.Abra o regulador de humidade (posição B) se quiser armazenar numambiente menos húmido alimentos como fruta, ou feche-o (posiçãoA) para armazenar alimentos como vegetais num ambiente maishúmido.

Prateleira oculta*Existe uma grelha dentro do compartimento do congelador, entre oscestos superior e inferior. Para aceder a esta grelha, remova o cestoda porta superior. A grelha pode ser retirada do congeladorsegurando-a pela parte frontal.Recomenda-se que use a grelha apenas para armazenamento alongo prazo.ICE DEVICE*Depois de colocar a água nas formas de gelos, coloque-os nos seuslugares no compartimento de gelo. Os cubos de gelo estarão prontosem aproximadamente 2 horas. Para retirar os cubos de gelo vire osdois botões para à direita. Os cubos de gelo cairão na bandejaabaixo da forma prontos para serem usados (veja a figura)

Se precisar de mais espaço de arrumação o DISPOSITIVO DE GELOpode ser retirado puxando o parafuso no topo.Zona de alimentos 0 °C*: Um compartimento concebido para guardarcarne e peixe frescos. Graças à baixa temperatura do compartimento(-2/+3) e à porta transparente que oferece protecção contra a oxidaçãoe o escurecimento, os alimentos podem ser conservados até umasemana. Pode também ser utilizada para “refeições frias”. Não éadequada para fruta, vegetais e saladas. Utilize melhor o congelador

• Utilize o botão FUNCIONAMENTO DO CONGELADOR paraajustar a temperatura (consulte a descrição).• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos paraser consumados (dentro de 24 horas).• Os alimentos frescos a serem congelados não devem sercolocados encostados nos já congelados.• Não coloque no congelador garrafas de vidro contendo líquidos,tampadas ou fechadas hermeticamente, porque poderão partir- se.
• A quantidade máxima diária de alimentos a ser congelada éindicada na placa de identificação, situada no compartimentofrigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).• Para congelar ( se o congelador já estiver a funcionar): pressionaro botão de congelamento rápido SUPER FREEZE (acende-se oindicador luminoso azul correspondente), inserir os alimentos efechar a porta. A função é desactivada automaticamente após 24horas ou quando for atingida a temperatura ideal (o indicadorluminoso desliga-se).! Não colocar alimentos demasiado volumosos na parte do cestosuperior, ocupada pelo Ice Device, se presente.! Durante a congelação evite abrir a porta.! Em caso de interrupção de corrente ou de avaria, não abra a portado congelador: desta maneira os alimentos congelados em casa ouindustriais não sofrerão alterações durante aproximadamente 9 ~ 14horas.
• Variáveis em número e/ou na posição, presente somente em alguns modelos.42

Manutenção e cuidados Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: 1 pressione o botão FUNCIONAMENTO DO CONGELADOR e SUPER FREEZE durante 3 segundos para desligar o aparelho.

2. desligue a ficha da tomada eléctrica.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para repor o funcionamento normal, voltar a inserir a ficha, pressionar os botões FUNCIONAMENTO CONGELADOR e SUPER FREEZE e configurar o FUNCIONAMENTO CONGELADOR no valor pretendido. Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média. Função I Care A função I Care pode ser activada para optimizar os consumos energéticos. Esta função é activada mantendo pressionado simultaneamente durante pelo menos 6 segundos o botão SUPERCOOL e o botão de funcionamento do frigorífico.Depois de activada a função, acendem-se 4 indicadores luminosos durante 2 segundos: SUPER COOL, SUPER FREEZE e dois indicadores de temperatura, um para o frigorífico e outro para o congelador.Após 5 segundos, a interface entra na modalidade de poupança energética e os indicadores desligam-se. A interface permanece desligada mesmo quando a porta é aberta. É suficiente pressionar um botão qualquer para voltar a acendê-la. É possível modificar a temperatura pressionando os botões de ajuste.A optimização dos consumos será feita 48h após a activação da função. Para desactivar a função I Care, desligar o produto (ver descrição). O produto pode ser novamente aceso para um funcionamento normal.Em ambientes húmidos, com a função I Care activada, pode apresentar-se uma pequena formação de condensação nas portas; desactivando a função, restabelecem-se as condições standard do produto. Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas. Substituição da lâmpada A nova iluminação LED, graças à poderosa luz difusa, permite uma visão clara de todos os alimentos, sem qualquer zona de sombra. Caso seja necessário substituir o LED, contactar o serviço de Assistência Técnica Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção. Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações. Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.

• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.

• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.

• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.

• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.

• Não é suficiente apagar o produto para interromper todas as ligações eléctricas.

• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.

• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor.

• Não coloque na boca cubos de gelo assim que os retirar do congelador.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho.

• Os embalagens não são brinquedos para as crianças. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperaçãoP

e reciclagem dos materiais que os compõem e impedir potenciaisdanos para a saúde humana e para o ambiente. O símbolo constituídopor um contentor de lixo barrado com uma cruz deve ser colocadoem todos os produtos por forma a recordar a obrigatoriedade derecolha separada. Os consumidores devem contactar as autoridadeslocais ou os pontos de venda para solicitar informação referente aolocal apropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque pertode fontes de calor.• Para colocar ou retirar alimentos, abra as portas deste aparelho omais rapidamente possível. Cada vez que abrir as portas causaum notável gasto de energia.• Não encha este aparelho com alimentos demais: para uma boaconservação,o frio deve poder circular livremente. Se impedir-sea circulação, o compressor funcionará continuamente.• Não coloque dentro alimentos quentes: aumentarão a temperaturainterna forçando o compressor a funcionar muito, com grandedesperdício de energia eléctrica. Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar àAssistência técnica (veja a Assistência), verifique se não se trata deum problema fácil de resolver com a ajuda da seguinte lista. Nenhum indicador luminoso está aceso.
• Caso não esteja activa a função I Care (ver secção específica), aficha não está inserida na tomada de corrente ou não está a fazercontacto, ou não há corrente.O motor não inicia.• Este aparelho é equipado com um controlo de protecção para omotor ( veja Início e utilização

Os indicadores luminosos estão acesos fracos.• Desligue a ficha e ligue-a novamente na tomada, depois da tê-larodada para inverter os pinos.a) O alarme está a tocar.• A porta do frigorífico permaneceu aberta mais do que dois minutos.O aviso acústico pára de tocar quando a porta for fechada. Ounão foi realizado um procedimento certo para desligar ( veja a Manutenção

b) O alarme soa e os dois indicadores azuis ficamintermitentes.• Este aparelho avisa se houver aquecimento excessivo docongelador. É aconselhado verificar o estado dos alimentos: poderáser necessário deitá-los fora.+ aviso acústico = Aquecimento excessivo c) Soa o alarme e os dois indicadores azul e verde ficam intermitentes

• Este aparelho avisa se o congelador aquecer-se de maneiraperigosa: os alimentos devem ser deitados fora.

+ aviso acústico = Aquecimento perigosob/c) Em ambos estes casos o congelador mantém-se numatemperatura ao redor de 0°C para não congelar novamente osalimentos. Para desactivar o aviso acústico: abra e feche a porta dofrigorífico.Para repor o funcionamento normal, o aparelho deve serdesligado e ligado através dos botões no painel de controlo(consulte a descrição).O frigorífico e o congelador refrigeram pouco.• As portas não se fecham bem ou as guarnições estão estragadas.• As portas são abertas com frequência excessiva.• O frigorífico ou o congelador foram enchidos demais. No frigorífico, os alimentos congelam.

• A temperatura não está regulada correctamente (ver descrição)• Os alimentos estão junto aos orifícios de ventilação.O motor está a funcionar continuamente.• O botão SUPER FREEZE foi pressionado (congelamento rápido):a luz azul SUPER FREEZE acende-se ou pisca (consulte adescrição).• A porta não está bem fechada ou é aberta continuamente.• A temperatura do ambiente externo está muito alta.O aparelho está a fazer ruído.• O aparelho não foi instalado bem plano ( veja a Instalação

• O aparelho foi instalado entre móveis ou objectos que vibram eemitem ruídos.• O gás refrigerante interno produz um ruído leve mesmo quando ocompressor estiver parado: não é um defeito, é normal.44
