MANUALE UTENTE E4D AA SB C Quadrio HOTPOINT

Italiano Istruzioni per l’uso

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente ( vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. Assistance Before calling for Assistance:

Descrizione dell’apparecchio Pannello di controllo

1 Pulsante FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore. Il pulsante è utilizzato conSUPER FREEZE SUPER FREEZE SUPER FREEZE SUPER FREEZE SUPER FREEZE per accendere/spegnere il prodotto premereentrambi per 3 secondi. 2 Pulsante SUPER FREEZE (congelamento rapido) per congelare gli alimenti freschi.Premere il tasto per 3 secondi per accendere ilprodotto, mentre è spento.3 Spia blu SUPER FREEZE SUPER FREEZE SUPER FREEZE SUPER FREEZE SUPER FREEZE (congelamento rapido): si accendequando viene premuto il tasto SUPER FREEZE.SUPER FREEZE.SUPER FREEZE.SUPER FREEZE.SUPER FREEZE.4 Spia gialla TEMPERATURA FREEZER TEMPERATURA FREEZER TEMPERATURA FREEZER TEMPERATURA FREEZER TEMPERATURA FREEZER La temperatura delcongelatore è costituita da 4 livelli come indicato sulla serigrafia

5 Spia gialla TEMPERATURA FRIGORIFERO TEMPERATURA FRIGORIFERO TEMPERATURA FRIGORIFERO TEMPERATURA FRIGORIFERO TEMPERATURA FRIGORIFERO La temperaturadel frigorifero è costituita da 4 livelli come indicato sulla serigrafia

Descrizione dell’apparecchio Vista d’insieme Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. 1 PIEDINO di regolazione. 2 Vano CONGELAMENTO e CONSERVAZIONE 3 Balconcino BOTTIGLIE

5 Cassetto FRUTTA e VERDURA * 6 Balconcino estraibile PORTAOGGETTI * 7 Pannello di controllo. 8 WINE RACK*

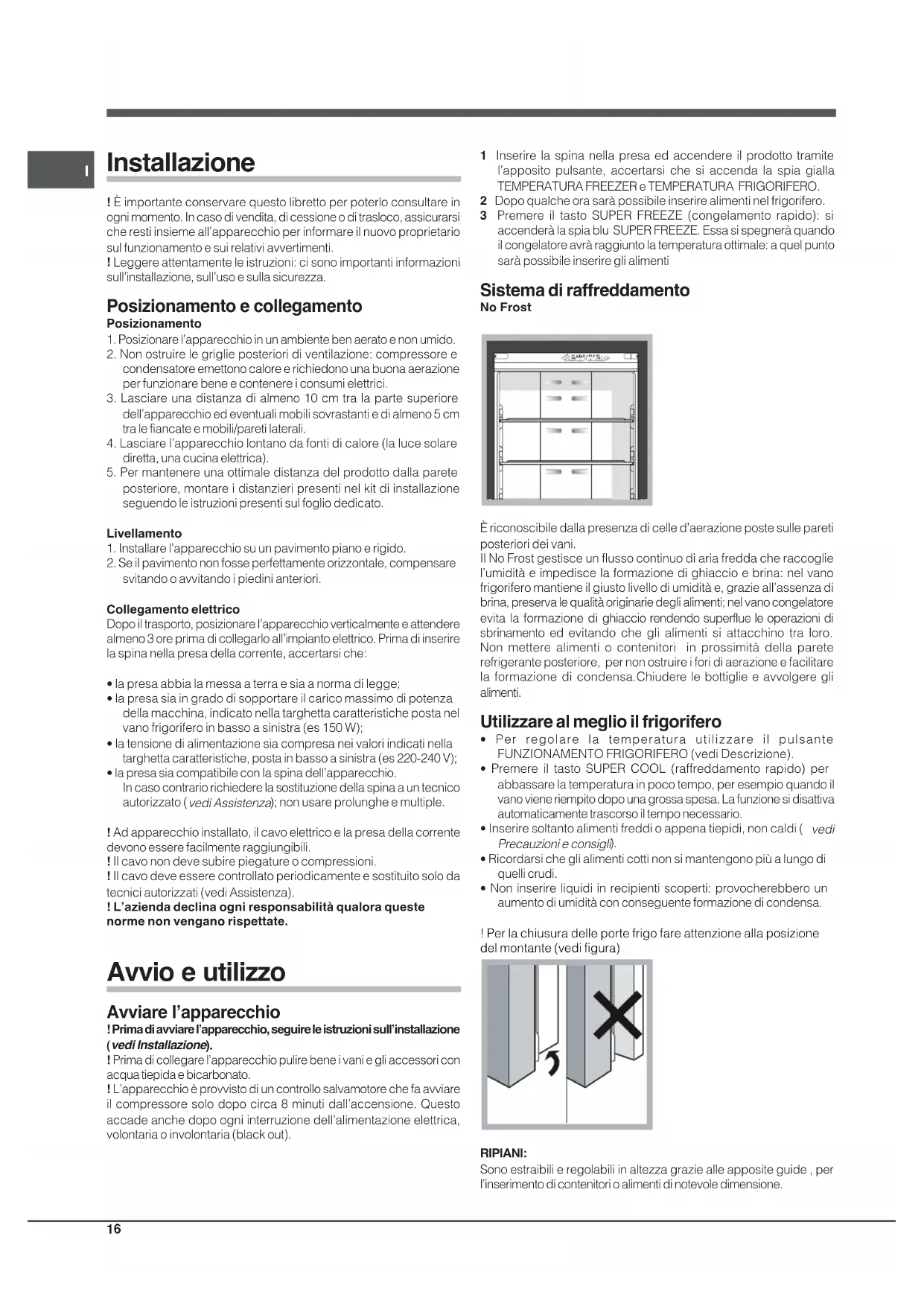

Installazione ! È importante conservare questo libretto per poterlo consultare inogni momento. In caso di vendita, di cessione o di trasloco, assicurarsiche resti insieme all’apparecchio per informare il nuovo proprietariosul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazionisull’installazione, sull’uso e sulla sicurezza. Posizionamento e collegamento Posizionamento1. Posizionare l’apparecchio in un ambiente ben aerato e non umido.2. Non ostruire le griglie posteriori di ventilazione: compressore econdensatore emettono calore e richiedono una buona aerazioneper funzionare bene e contenere i consumi elettrici.3. Lasciare una distanza di almeno 10 cm tra la parte superioredell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cmtra le fiancate e mobili/pareti laterali.4. Lasciare l’apparecchio lontano da fonti di calore (la luce solarediretta, una cucina elettrica).5. Per mantenere una ottimale distanza del prodotto dalla pareteposteriore, montare i distanzieri presenti nel kit di installazioneseguendo le istruzioni presenti sul foglio dedicato.Livellamento1. Installare l’apparecchio su un pavimento piano e rigido.2. Se il pavimento non fosse perfettamente orizzontale, compensaresvitando o avvitando i piedini anteriori.Collegamento elettricoDopo il trasporto, posizionare l’apparecchio verticalmente e attenderealmeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserirela spina nella presa della corrente, accertarsi che:• la presa abbia la messa a terra e sia a norma di legge;• la presa sia in grado di sopportare il carico massimo di potenzadella macchina, indicato nella targhetta caratteristiche posta nelvano frigorifero in basso a sinistra (es 150 W);• la tensione di alimentazione sia compresa nei valori indicati nellatarghetta caratteristiche, posta in basso a sinistra (es 220-240 V);• la presa sia compatibile con la spina dell’apparecchio.In caso contrario richiedere la sostituzione della spina a un tecnicoautorizzato ( vedi Assistenza ); non usare prolunghe e multiple.! Ad apparecchio installato, il cavo elettrico e la presa della correntedevono essere facilmente raggiungibili.! Il cavo non deve subire piegature o compressioni.! Il cavo deve essere controllato periodicamente e sostituito solo datecnici autorizzati (vedi Assistenza).! L’azienda declina ogni responsabilità qualora questenorme non vengano rispettate. Avvio e utilizzo Avviare l’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzioni sull’installazione

! Prima di collegare l’apparecchio pulire bene i vani e gli accessori conacqua tiepida e bicarbonato.! L’apparecchio è provvisto di un controllo salvamotore che fa avviareil compressore solo dopo circa 8 minuti dall’accensione. Questoaccade anche dopo ogni interruzione dell’alimentazione elettrica,volontaria o involontaria (black out).1 Inserire la spina nella presa ed accendere il prodotto tramitel’apposito pulsante, accertarsi che si accenda la spia giallaTEMPERATURA FREEZER e TEMPERATURA FRIGORIFERO.2 Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.3 Premere il tasto SUPER FREEZE (congelamento rapido): siaccenderà la spia blu SUPER FREEZE. Essa si spegnerà quandoil congelatore avrà raggiunto la temperatura ottimale: a quel puntosarà possibile inserire gli alimenti Sistema di raffreddamento No FrostÈ riconoscibile dalla presenza di celle d’aerazione poste sulle paretiposteriori dei vani.Il No Frost gestisce un flusso continuo di aria fredda che raccogliel’umidità e impedisce la formazione di ghiaccio e brina: nel vanofrigorifero mantiene il giusto livello di umidità e, grazie all’assenza dibrina, preserva le qualità originarie degli alimenti; nel vano congelatoreevita la formazione di ghiaccio rendendo superflue le operazioni disbrinamento ed evitando che gli alimenti si attacchino tra loro.Non mettere alimenti o contenitori in prossimità della pareterefrigerante posteriore, per non ostruire i fori di aerazione e facilitarela formazione di condensa.Chiudere le bottiglie e avvolgere glialimenti. Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare il pulsanteFUNZIONAMENTO FRIGORIFERO (vedi Descrizione).• Premere il tasto SUPER COOL (raffreddamento rapido) perabbassare la temperatura in poco tempo, per esempio quando ilvano viene riempito dopo una grossa spesa. La funzione si disattivaautomaticamente trascorso il tempo necessario.• Inserire soltanto alimenti freddi o appena tiepidi, non caldi ( vedi Precauzioni e consigli

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo diquelli crudi.• Non inserire liquidi in recipienti scoperti: provocherebbero unaumento di umidità con conseguente formazione di condensa.! Per la chiusura delle porte frigo fare attenzione alla posizionedel montante (vedi figura)RIPIANI:Sono estraibili e regolabili in altezza grazie alle apposite guide , perl’inserimento di contenitori o alimenti di notevole dimensione.I

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.1. Controllare che sull’indicatore risulti ben evidente OK (vedi figura 2. Se non compare la scritta OK significa che la temperatura ètroppo elevata: impostare una temperatura più fredda eattendere circa 10 h finché la temperatura si sia stabilizzata.3. Controllare nuovamente l’indicatore: se necessario, procedere conuna nuova regolazione. Se si sono introdotte grosse quantità dialimenti o si è aperta frequentemente la porta del frigorifero, ènormale che l’indicatore non segni OK. Attendere almeno 10 hprima di regolare la manopola FUNZIONAMENTO FRIGORIFEROsu una posizione più alta.Cassetto FRUTTA e VERDURA I cassetti frutta e verdura di cui è dotato il frigorifero sono appositamenteprogettati allo scopo di mantenere fresche e fragranti la frutta e leverdure. Aprire il regolatore d’umidità (posizione B)se si desidera conservare gli alimenti, come la frutta, in un ambientecon poca umidità, o chiudere (posizione A) se si vuole conservare delcibo, come la verdura, in un ambiente con molta umidità.

Ripiano nascosto*All’interno dello scomparto congelatore è presente un ripiano a filosituato tra I cassetti freezer superiore ed inferiore.Per accedere al ripiano a filo si deve rimuovere il cassetto freezersuperiore. Il ripiano a filo può essere rimosso dal freezer alzando ilbordo anterioreSi raccomanda di utilizzare il ripiano a filo per la conservazione alungo termine degli alimentiICE DEVICE*Prelevare e riempire d’acqua le speciali vaschette e riposizionarlenella zona Icedevice. Dopo circa 2 ore i cubetti di ghiaccio sarannopronti. Per prelevare il ghiaccio basta ruotare verso destra le duemanopole: i cubetti di ghiaccio cadranno nel contenitore sottostante,pronti per essere serviti (vedi figura)

Se si necessita di un maggior spazio l’ICE DEVICE può essere estrattopremendo il pulsante nella parte superiore dell’ICE DEVICEFood Care Zone 0°C* :Un vano progettato per mantenere freschi carne e pesce. Grazie allabassa temperatura del vano di (-2 / +3) gli alimenti possono essereconservati fino ad una settimana. Può anche essere usato per “piattifreddi”. Non adatto per frutta, verdura e insalate. Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare il pulsanteFUNZIONAMENTO CONGELATORE (vedi Descrizione).• Non ricongelare alimenti che stanno per scongelare o scongelati;tali alimenti devono essere cotti per essere consumati (entro 24ore).• Gli alimenti freschi da congelare non devono essere posti a contattocon quelli già congelati.• Non mettere nel congelatore bottiglie di vetro contenenti liquidi,tappate o chiuse ermeticamente, perché potrebbero rompersi.• La quantità massima giornaliera di alimenti da congelare è indicatasulla targhetta caratteristiche, posta nel vano frigorifero in basso asinistra (esempio: Kg/24h 4).• Per congelare (se il congelatore è già in funzione): premere il tastodi congelamento rapido SUPER FREEZE (si accenderà la corrispondente spia blu), inserire il cibo e chiudere la porta.Lafunzione si disattiva automaticamente dopo 24 ore o quando letemperature ottimali sono state raggiunte (la spia si spegne)! Non riporre cibi troppo voluminosi nella parte del cassetto freezersuperiore occupata dall’ Ice Device ove presente.! Durante il congelamento evitare di aprire la porta.! In caso di interruzione di corrente o di guasto, non aprire la porta delcongelatore: in questo modo congelati e surgelati si conserverannosenza alterazioni per circa 9-14 ore. Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolarel’apparecchio dalla rete di alimentazione:1. Premere il pulsante FUZIONAMENTO CONGELATORE e SUPERFREEZER per 3 secondi per spegnere il prodotto2. staccare la spina dalla presa.
• Variabili per numero e/o per posizione, presente solo in alcuni modelli.18

! Se non si segue questa procedura può scattare l’allarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento reinserire la spina, premere i pulsanti FUNZIONAMENTO CONGELATORE e SUPER FREEZE ed impostare il FUNZIONAMENTO CONGELATORE sul valore desiderato. Funzione I Care La funzione I Care può essere attivata per ottimizzare i consumi energetici. Questa funzione si attiva tenendo premuto contemporaneamente per almeno 6 secondi il tasto SUPERCOOL e il tasto funzionamento frigorifero. All’attivazione della funzione si accenderanno 4 spie per 2 secondi: spia SUPER COOL, spia SUPER FREEZE e due spie di temperature, una per il frigorifero ed una per il congelatore. Dopo 5 secondi l’interfaccia entra in modalità risparmio energetico e le spie si spengono. L’interfaccia resta spenta anche all’apertura della porta. È sufficiente premere un qualsiasi pulsante per riaccenderla. E’ possibile modificare la temperatura attraverso la pressione dei tasti di regolazione. L’ottimizzazione dei consumi avverrà dopo 48h dall’attivazione della funzione. Per disattivare la funzione I Care, spegnere il prodotto (Vedi descrizione). Il prodotto può essere nuovamente acceso per il normale funzionamento. In ambienti umidi, con la funzione I Care attivata, potrebbe presentarsi una lieve formazione di condensa sulle porte; disattivando la funzione, si ristabiliscono comunque le condizioni standard del prodotto. Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte Sostituire la lampadina La nuova illuminazione a led, grazie alla potente luce diffusa, permette una chiara visione di ogni alimento senza alcuna zona d’ombra. Nel caso sia necessario sostituire il led, rivolgersi al servizio Assistenza Tecnica Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non è sufficiente il solo spegnimento del prodotto per interrompere tutti i collegamenti elettrici.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

• Non mettere in bocca cubetti appena estratti dal congelatore.

• Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio.

• Gli imballaggi non sono giocattoli per bambini. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.I

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Nessun indicatore luminoso è acceso.

• Se non è attiva la Funzione I Care (vedi sezione dedicata), la spina non è inserita nella presa di corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente. Il motore non parte.

• L’apparecchio è dotato di un controllo salvamotore ( vedi Avvio e utilizzo

Le spie sono debolmente accese.

• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa. a) Suona l’allarme.

• La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento ( vedi Manutenzione

b) l’allarme suona e due spie blu lampeggiano.

• L’apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli. + segnale acustico = Riscaldamento eccessivo c )Suona l’allarme e lampeggiano le due spie gialle blu e quella verde.

• L’apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati.

+ segnale acustico = Riscaldamento pericoloso b/c) Nel primo caso il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il normale funzionamento del prodotto si può spegnere e riaccendere il prodotto attraverso I pulsanti del pannello di controllo (Vedi Descrizione) Il frigorifero e il congelatore raffreddano poco.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• Il frigorifero o il congelatore sono stati riempiti eccessivamente. Nel frigorifero gli alimenti si gelano.

• La temperatura non è regolata correttamente (vedi descrizione)

• Gli alimenti sono in prossimità dei fori di aerazione Il motore funziona di continuo.

Il pulsante SUPER FREEZE (congelamento rapido) è premuto: la spia blu SUPER FREEZER è accesa o lampeggia (Vedi Descrizione)

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta. L’apparecchio emette molto rumore.

• L’apparecchio non è stato installato ben in piano ( vedi Installazione

• L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.20
