MANUAL DE USUARIO E4D AA SB C Quadrio HOTPOINT

Español Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

COMBINADO FRIGORÍFICO/CONGELADOR

• Si, no obstante todos los controles, el aparato no funciona y elinconveniente por Ud detectado continúa, llame al Centro deAsistencia Técnico más cercano.Comunique:• el tipo de anomalía• el modelo de la máquina (Mod.)• el número de serie (S/N)Esta información se encuentra en la placa de características ubicadaen el compartimento frigorífico abajo a la izquierda.No recurra nunca a técnicos no autorizados y rechace siempre lainstalación de repuestos que no sean originales.La siguiente información es válida solo para España.Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plan deampliación de garantía hasta 5 años.Consiga una cobertura total adicional de• Piezas y componentes• Mano de obra de los técnicos• Desplazamiento a su domicilio de los técnicosY NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán con rapidez yeficacia, devolviendo el electrodoméstico a sus condiciones óptimasde funcionamiento.En el SAT encontrará recambios, accesorios y productos específicospara la limpieza y mantenimiento de su electrodoméstico a precioscompetitivos.ESTAMOS A SU SERVICIO - modello - model - modèle - modell - model - modelo - modelo

• Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig. Descripción del aparato Vista en conjunto Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas. 1 PATAS de regulación 2 Compartimiento CONGELAMIENTO y CONSERVACIÓN 3 Balconcito BOTELLAS

• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.

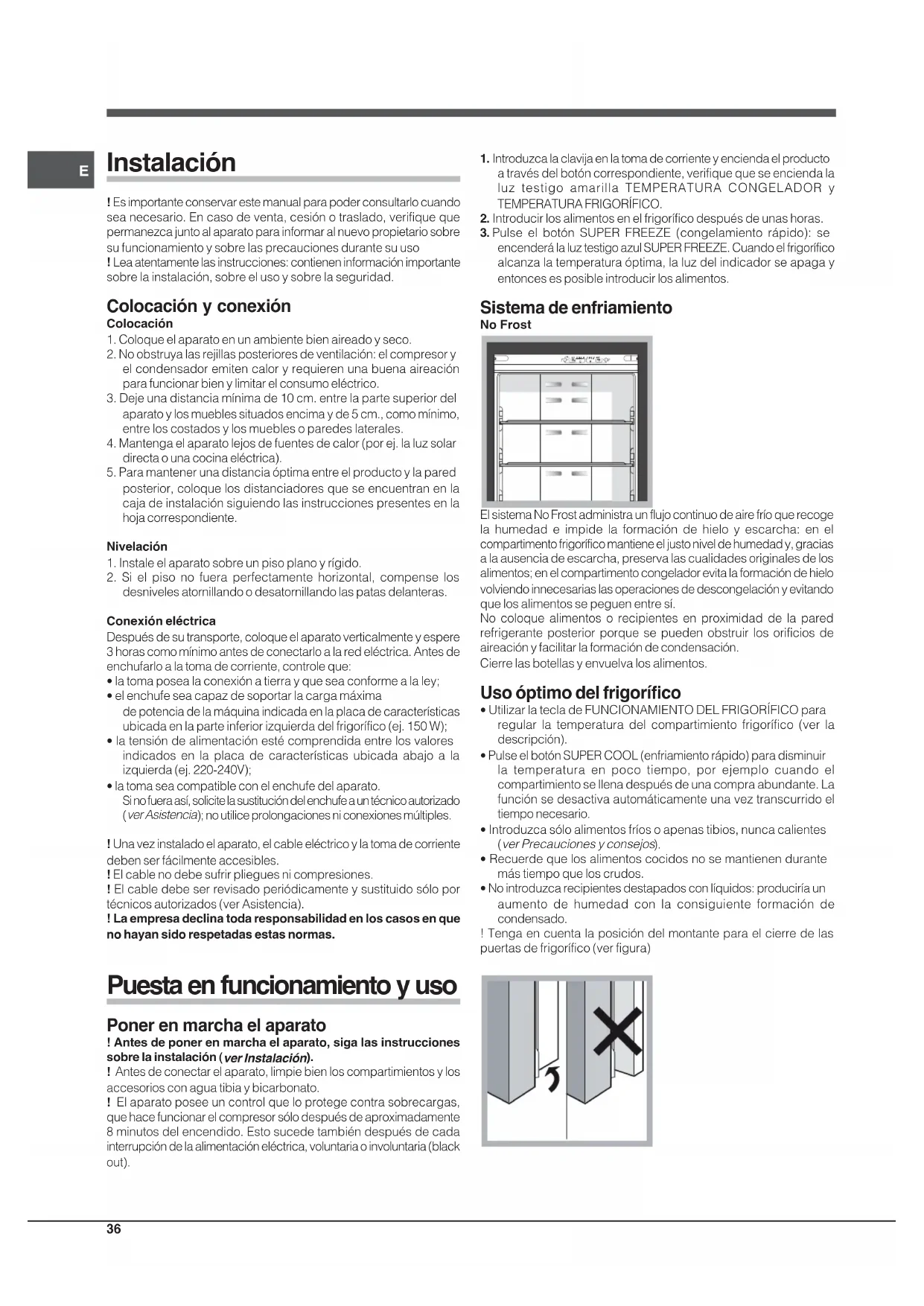

Instalación ! Es importante conservar este manual para poder consultarlo cuandosea necesario. En caso de venta, cesión o traslado, verifique quepermanezca junto al aparato para informar al nuevo propietario sobresu funcionamiento y sobre las precauciones durante su uso

Lea atentamente las instrucciones: contienen información importantesobre la instalación, sobre el uso y sobre la seguridad. Colocación y conexión Colocación1. Coloque el aparato en un ambiente bien aireado y seco.2. No obstruya las rejillas posteriores de ventilación: el compresor yel condensador emiten calor y requieren una buena aireaciónpara funcionar bien y limitar el consumo eléctrico.3. Deje una distancia mínima de 10 cm. entre la parte superior delaparato y los muebles situados encima y de 5 cm., como mínimo,entre los costados y los muebles o paredes laterales.4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solardirecta o una cocina eléctrica).5. Para mantener una distancia óptima entre el producto y la paredposterior, coloque los distanciadores que se encuentran en lacaja de instalación siguiendo las instrucciones presentes en lahoja correspondiente.Nivelación1. Instale el aparato sobre un piso plano y rígido.2. Si el piso no fuera perfectamente horizontal, compense losdesniveles atornillando o desatornillando las patas delanteras.Conexión eléctricaDespués de su transporte, coloque el aparato verticalmente y espere3 horas como mínimo antes de conectarlo a la red eléctrica. Antes deenchufarlo a la toma de corriente, controle que:• la toma posea la conexión a tierra y que sea conforme a la ley;• el enchufe sea capaz de soportar la carga máximade potencia de la máquina indicada en la placa de característicasubicada en la parte inferior izquierda del frigorífico (ej. 150 W);• la tensión de alimentación esté comprendida entre los valoresindicados en la placa de características ubicada abajo a laizquierda (ej. 220-240V);• la toma sea compatible con el enchufe del aparato.Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado

ver Asistencia ); no utilice prolongaciones ni conexiones múltiples.! Una vez instalado el aparato, el cable eléctrico y la toma de corrientedeben ser fácilmente accesibles.! El cable no debe sufrir pliegues ni compresiones.! El cable debe ser revisado periódicamente y sustituido sólo portécnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos en queno hayan sido respetadas estas normas. Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga las instruccionessobre la instalación ( ver Instalación

! Antes de conectar el aparato, limpie bien los compartimientos y losaccesorios con agua tibia y bicarbonato.! El aparato posee un control que lo protege contra sobrecargas,que hace funcionar el compresor sólo después de aproximadamente8 minutos del encendido. Esto sucede también después de cadainterrupción de la alimentación eléctrica, voluntaria o involuntaria (blackout).1. Introduzca la clavija en la toma de corriente y encienda el productoa través del botón correspondiente, verifique que se encienda laluz testigo amarilla TEMPERATURA CONGELADOR yTEMPERATURA FRIGORÍFICO.2. Introducir los alimentos en el frigorífico después de unas horas.3. Pulse el botón SUPER FREEZE (congelamiento rápido): seencenderá la luz testigo azul SUPER FREEZE. Cuando el frigoríficoalcanza la temperatura óptima, la luz del indicador se apaga yentonces es posible introducir los alimentos. Sistema de enfriamiento No FrostEl sistema No Frost administra un flujo continuo de aire frío que recogela humedad e impide la formación de hielo y escarcha: en elcompartimento frigorífico mantiene el justo nivel de humedad y, graciasa la ausencia de escarcha, preserva las cualidades originales de losalimentos; en el compartimento congelador evita la formación de hielovolviendo innecesarias las operaciones de descongelación y evitandoque los alimentos se peguen entre sí.No coloque alimentos o recipientes en proximidad de la paredrefrigerante posterior porque se pueden obstruir los orificios deaireación y facilitar la formación de condensación.Cierre las botellas y envuelva los alimentos. Uso óptimo del frigorífico

• Utilizar la tecla de FUNCIONAMIENTO DEL FRIGORÍFICO pararegular la temperatura del compartimiento frigorífico (ver ladescripción).• Pulse el botón SUPER COOL (enfriamiento rápido) para disminuirla temperatura en poco tiempo, por ejemplo cuando elcompartimiento se llena después de una compra abundante. Lafunción se desactiva automáticamente una vez transcurrido eltiempo necesario.• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes

ver Precauciones y consejos

• Recuerde que los alimentos cocidos no se mantienen durantemás tiempo que los crudos.• No introduzca recipientes destapados con líquidos: produciría unaumento de humedad con la consiguiente formación decondensado.! Tenga en cuenta la posición del montante para el cierre de laspuertas de frigorífico (ver figura)E

BANDEJAS:Son extraíbles y su altura es regulable gracias a las guías especiales, se utilizan para introducir recipientes o alimentos de gran tamaño.Indicador de TEMPERATURA *: para individualizar la zona más fría del frigorífico.1. Controle que en el indicador se destaque en forma evidente OK ver la figura 2. Si no aparece el mensaje OK significa que la temperatura esdemasiado elevada: seleccione una temperatura más baja yespere aproximadamente 10 hs. hasta que la temperatura sehaya estabilizado.3. Controle nuevamente el indicador: si es necesario, realice unanueva regulación. Si se han introducido grandes cantidades dealimentos o si se ha abierto frecuentemente la puerta del frigorífico,es normal que el indicador no marque OK. Espere 10 h comomínimo antes de llevar el mando de FUNCIONAMIENTO DELFRIGORÍFICO hasta una posición más alta.Recipiente FRUTA y VERDURA Los cajones de fruta y verdura con los que está dotado el refrigerador,fueron proyectados especialmente para mantener frescas yperfumadas las frutas y verduras.Abrir el regulador de humedad (posición B) si se desea conservarciertos alimentos (por ejemplo, para la fruta) en un ambiente menoshúmedo; o cerrarlo (posición A) si se desea mantener un ambientemás húmedo (por ejemplo,verduras ).

Estante oculto*En el compartimiento congelador hay un estante rejilla situado entrelos cestos superior e inferior del congelador. Para acceder a esteestante, retirar el cesto de la puerta superior del congelador. El estantese saca del congelador sosteniéndolo por el borde frontal.Se recomienda utilizar este estante sólo para el almacenaje a largoplazo.ICEDEVICELleven y rellenen pequenos vasos de hielos con agua y ponganlesen la zona de icedevice. Despues de 2 horas los hielos seran listospara su uso. Para llevar los hielos es suficiente girar los dos botoneshacia derecha. Los hielos van a caer en los recipientes puestos abajo(ver la figura)

Si se necesita más espacio de almacenaje, es posible retirar elRECIPIENTE DE HIELO empujando la pestaña de la parte superiordel recipiente.Zona de cuidado de los alimentos 0°C*: Compartimiento diseñadopara mantener la frescura de la carne y del pescado. Gracias a labaja temperatura del compartimiento (-2/+3) y a la puerta transparente,que asegura protección contra la oxidación y el oscurecimiento, losalimentos se pueden conservar hasta una semana. También esposible utilizarlo para comidas frías. No adecuado para fruta, verduray ensaladas. Uso óptimo del congelador

• Utilizar la tecla de FUNCIONAMIENTO DEL CONGELADOR pararegular la temperatura del compartimiento congelador (ver ladescripción).• No vuelva a congelar alimentos que se están por descongelar odescongelados; dichos alimentos deben ser previamentecocinados para ser consumidos (dentro de las 24 horas).• Los alimentos frescos por congelar no se deben colocar en contactocon los ya congelados.• No coloque en el congelador botellas de vidrio que contenganlíquidos, tapadas o cerradas herméticamente porque podríanromperse.• La cantidad máxima diaria de alimentos por congelar está indicadaen la placa de características ubicada en el compartimientorefrigerador abajo a la izquierda (por ejemplo: 4 Kg/24h).• Para congelar (si el congelador ya está en funcionamiento): pulseel botón de congelamiento rápido SUPER FREEZE (se encenderála luz testigo azul correspondiente), introduzca los alimentos ycierre la puerta.La función se desactiva automáticamente a las 24horas o al alcanzar las temperaturas óptimas (la luz del indicadorse apaga).! No coloque alimentos demasiado voluminosos en la parte superiordel compartimiento congelador ocupada por el Ice Device, cuandoexista.
• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.38

! Evite abrir la puerta durante la congelación. ! Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas. Mantenimiento y cuidados Cortar la corriente eléctrica Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica: 1 Pulsar 3 segundos la tecla de FUNCIONAMIENTO DEL CONGELADOR y la tecla de CONGELACIÓN RÁPIDA para apagar el aparato.

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento, vuelva a introducir la clavija, pulse los botones FUNCIONAMIENTO DEL CONGELADOR y SUPER FREEZE y coloque el FUNCIONAMIENTO DEL CONGELADOR en el valor deseado. Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media. Función I Care La función I Care se puede activar para optimizar el consumo energético. Esta función se activa manteniendo presionados simultáneamente el botón SUPERCOOL y el botón de funcionamiento del frigorífico, durante un mínimo de 6 segundos.Cuando se active la función se encenderán 4 luces testigo durante 2 segundos: luz testigo SUPER COOL, luz testigo SUPER FREEZE y dos luces testigo de temperaturas, una para el frigorífico y otra para el congelador.Después de 5 segundos, la interfaz entra en modalidad ahorro energético y las luces testigo se apagan. La interfaz permanece apagada aún cuando se abra la puerta. Para volver a encenderla, basta presionar un botón cualquiera. Es posible modificar la temperatura pulsando los botones de regulación.La optimización del consumo se obtendrá después de 48 hs. de activada la función. Para desactivar la función I Care, apague el producto (Ver la descripción). El producto se puede encender nuevamente para su normal funcionamiento.En ambientes húmedos, con la función I Care activada, podría presentarse una leve formación de condensación en las puertas; desactivando la función se restablecen las condiciones estándares del aparato. Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas. Sustituir la bombilla La nueva iluminación con led, gracias a la potente luz difusa, permite una clara visualización de cada alimento sin que existan zonas de sombra. Cuando sea necesario sustituir el led, contacte el Servicio de Asistencia Técnica. Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Este equipamiento es conforme con las siguientes Directivas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 2002/96/CE. Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría quemarse o herirse.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Para interrumpir todas las conexiones eléctricas, no es suficiente apagar el producto.

• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

• En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

• No introduzca en su boca cubitos apenas extraídos del congelador.

• Este aparato no puede ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deberían ser controlados para garantizar que no jueguen con el aparato.

• Los embalajes no son juguetes para los niños. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símboloE

del cubo de basura tachado se marca sobre todos los productospara recordar al consumidor la obligación de separarlos para larecogida selectiva. El consumidor debe contactar con la autoridadlocal o con el vendedor para informarse en relación a la correctaeleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalode la exposición directa a los rayos solares y no lo coloque cercade fuentes de calor.• Para introducir o extraer los alimentos, abra las puertas del aparatoel menor tiempo posible. Cada apertura de las puertas produceun notable gasto de energía.• No llene con demasiados alimentos el aparato: para una buenaconservación, el frío debe poder circular libremente. Si se impidela circulación, el compresor trabajará continuamente.• No introduzca alimentos calientes: elevarían la temperatura interiorobligando al compresor a un mayor trabajo con un gran gasto deenergía eléctrica. Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar al Serviciode Asistencia Técnica (ver Asistencia), controle que no se trate de unproblema fácilmente solucionable con la ayuda de la siguiente lista.Ningún indicador luminoso está encendido.• Si no está activada la Función I Care (ver la seccióncorrespondiente), la clavija no está introducida en la toma decorriente o no lo suficiente como para hacer contacto, o no circulacorriente en la casa.El motor no arranca.• El aparato posee un control que lo protege contra sobrecargas

ver Puesta en funcionamiento y uso

Las luces testigo están débilmente encendidas.• Desconecte el enchufe y vuelva a introducirlo en el tomacorrientedespués de haberlo girado sobre sí mismo.a) Suena la alarma.• La puerta del refrigerador ha quedado abierta durante más dedos minutos. El sonido cesa cuando se cierra la puerta. O bien nose ha seguido el correcto procedimiento de apagado ( ver Mantenimiento

b) La alarma suena y los dos indicadores azules parpadean.• El aparato señala un calentamiento excesivo del congelador. Seaconseja verificar el estado de los alimentos: podría ser necesariodesecharlos.+ señal sonora = Calentamiento excesivoc) Suena la alarma y centellean las dos luces testigoamarillas, la azul y la verde.• El aparato señala un calentamiento peligroso del congelador: losalimentos deben ser desechados.

+ señal sonora = Calentamiento peligroso b/c)

En ambos casos el congelador se mantendrá a una temperaturade alrededor de 0ºC para no recongelar los alimentos. Para apagarla señal sonora: abra y cierre la puerta del refrigerador.Pararestablecer el funcionamiento normal, apagar y volver a encenderel aparato utilizando las teclas del panel de control (ver ladescripción).El refrigerador y el congelador enfrían poco.• Las puertas no cierran bien o las juntas están dañadas.• Las puertas se abren demasiado frecuentemente.• Las perillas de FUNCIONAMIENTO no están en la posición correcta

• El refrigerador o el congelador se han llenado excesivamente.En el frigorífico los alimentos se congelan.• La temperatura no está regulada correctamente (ver ladescripción).• Los alimentos están cerca de los orificios de aireación.El motor funciona continuamente.• Se ha pulsado la tecla de CONGELACIÓN RÁPIDA: la luz azul deCONGELACIÓN RÁPIDA está encendida o parpadea (ver ladescripción).• La puerta no está bien cerrada o se abre continuamente.• La temperatura del ambiente externo es muy alta.El aparato hace mucho ruido.• El aparato no fue instalado en un lugar bien plano ( ver Instalación

• El aparato ha sido instalado entre muebles u objetos que vibran yproducen ruidos.• El gas refrigerante interior produce un ligero ruido aún cuando elcompresor está detenido: no es un defecto, es normal.40
