MANUAL DE UTILIZADOR C 9U2 HITACHI

PROCEDIMIENTO DE CORTE

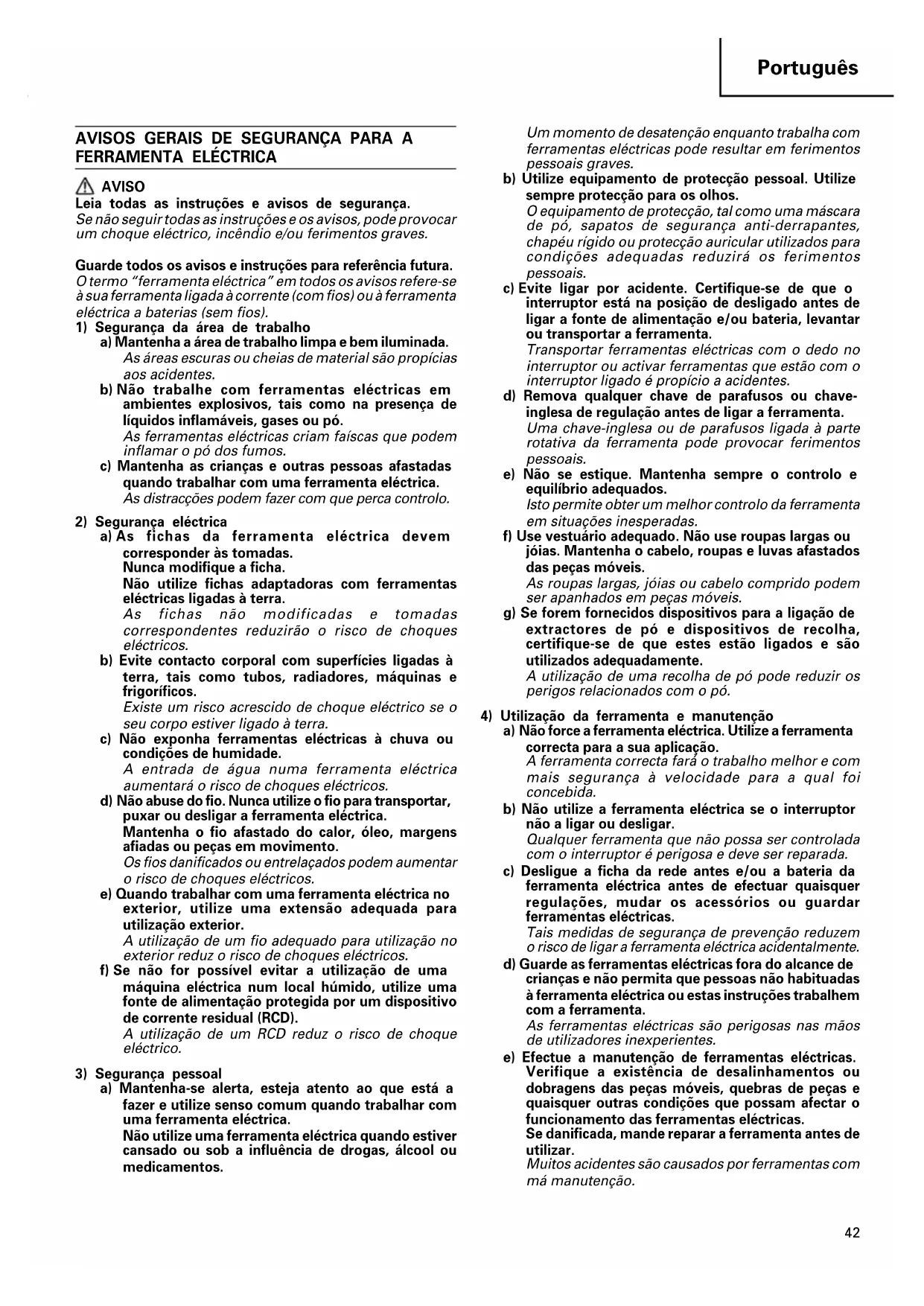

AVISO Leia todas as instruções e avisos de segurança. Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta eléctrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica. As distracções podem fazer com que perca controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos. Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra. c) Não exponha ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos. d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento. Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos. e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos. f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos. O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis. g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação. A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. 07Por_C9U2_WE 11/19/08, 16:404243 Português f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta eléctrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes. INSTRUÇÕES DE SEGURANÇA PARA TODAS AS SERRAS PERIGO! a) Mantenha as mãos afastadas da área de corte e da lâmina. Mantenha a outra mão na pega auxiliar ou caixa do motor. Se ambas as mãos estiverem a segurar na serra, não serão cortadas pela lâmina. b) Não coloque as mãos debaixo da peça de trabalho. A protecção não o pode proteger da lâmina se as mãos estiverem debaixo da peça de trabalho. c) Ajuste a profundidade de corte para a espessura da peça de trabalho. Deve ser visível menos de um dente total dos dentes da lâmina abaixo da peça de trabalho. d) Nunca segure na peça a cortar com as mãos ou em cima da perna. Fixe a peça de trabalho a uma plataforma estável. É importante suportar correctamente a peça de trabalho para minimizar a exposição do corpo, dobragem da lâmina ou perda de controlo. e) Segure na ferramenta eléctrica utilizando as superfícies de agarre blindadas, quando efectuar uma operação em que a ferramenta de corte possa entrar em contacto com a cablagem escondida ou o seu próprio fio de alimentação. O contacto com um fio “sob tensão” colocará as peças metálicas da ferramenta “sob tensão” e provocará um choque ao operador. f) Quando serrar ao comprido, utilize sempre uma protecção de serragem ao comprido ou um guia de margens direitas. Isto melhora a precisão do corte e reduz a possibilidade de dobragem da lâmina. g) Utilize sempre lâminas com a dimensão e formato correctos (diamante versus redondo) dos orifícios de fixação. As lâminas que não correspondam às ferramentas de montagem da serra funcionarão de forma descentrada, provocando a perda de controlo. h) Nunca utilize anilhas ou parafusos das lâminas incorrectos ou danificados. As lâminas e parafusos da lâmina foram especialmente concebidos para a sua serra, para um excelente desempenho e funcionamento seguro. MAIS INSTRUÇÕES DE SEGURANÇA PARA

Causas e prevenção do ressalto: –o ressalto é uma reacção súbita a uma lâmina de serra atracada, enrolada ou desalinhada, fazendo com que uma serra descontrolada se levante da peça de trabalho, na direcção do operador; –quando a lâmina está atracada ou bastante apertada na trava, a lâmina pára e a reacção do motor faz com que a unidade salte na direcção do operador; – se a lâmina ficar torcida ou desalinhada no corte, os dentes da margem traseira da lâmina pode enterrar-se na superfície superior da madeira, fazendo com que a lâmina saia da trava e salte na direcção do operador. O ressalto é o resultado de um má utilização e/ou procedimentos ou condições de operação incorrectos da serra e pode ser evitado tomando as devidas precauções, tal como indicado em baixo. a) Agarre bem com ambas as mãos na serra e coloque os braços para resistir às forças de ressalto. Coloque o corpo num dos lados da lâmina, mas não alinhado com a lâmina. O resultado pode fazer com que a lâmina salte para trás, mas as forças de ressalto podem ser controladas pelo operador, se forem tomadas as devidas precauções. b) Quando a lâmina estiver a dobrar ou quando interromper o corte por alguma razão, solte o gatilho e segure na serra sem mexer até que lâmina pare completamente. Nunca tente remover a serra da peça de trabalho ou puxe a serra para trás até que a lâmina estiver em movimento, caso contrário pode acontecer um ressalto. Investigue e tome medidas de correcção para eliminar a causa da dobragem da lâmina. c) Quando reiniciar uma lâmina na peça de trabalho, centre a lâmina de serra na trava e verifique se os dentes da serra não estão encostados ao material. Se a lâmina de serra estiver a dobrar, pode subir ou ressaltar da peça de trabalho se a serra for reiniciada. d) Suporte os painéis de grandes dimensões para minimizar o risco da lâmina ficar atracada ou ressaltar. Os grandes painéis tendem dobrar sob o seu próprio peso. Os suportes devem ser colocados debaixo do painel em ambos os lados, perto da linha de corte e perto da extremidade do painel. 07Por_C9U2_WE 11/19/08, 16:404344 Português e) Não utilize lâminas rombas ou danificadas. As lâminas não afiadas ou incorrectamente instaladas criam uma trava estreita, causando uma fricção excessiva, dobragem da lâmina e ressalto. f) A profundidade da lâmina e alavancas de bloqueio do ajuste devem estar apertadas fixas antes de efectuar o corte. Se a regulação da lâmina mudar durante o corte, pode provocar a dobragem e ressaltos. g) Utilize precauções adicionais quando efectuar um “corte de mergulho” nas paredes existentes ou outras áreas cegas. A lâmina protuberante pode cortar objectos que provoquem ressaltos. INSTRUÇÕES DE SEGURANÇA PARA SERRAS

COM RESGUARDO INTERIOR DE PÊNDULO

a) Verifique se a protecção inferior está correctamente fechada antes de cada utilização. Não trabalhe com a serra se a protecção inferior não se mover livremente e fechar instantaneamente. Nunca prenda ou amarre a protecção inferior na posição aberta. Se a serra for acidentalmente deixada cair, a protecção inferior pode ficar dobrada. Levante a protecção inferior com a pega retráctil e certifique-se de que se move livremente e não toque na lâmina ou em qualquer outra parte, em todos os ângulos e profundidade de corte. b) Verifique o funcionamento da mola da protecção inferior. Se a protecção e a mola não estiverem a funcionar correctamente, devem ser reparadas antes de utilizar. A protecção inferior pode funcionar incorrectamente devido a peças danificadas, depósitos acumulados ou acumulação de detritos. c) A protecção inferior deve ser manualmente retraída apenas para cortes especiais, tais como “cortes de mergulho” e “cortes compostos”. Levante a protecção inferior retraindo a pega e logo que a lâmina entre no material, a protecção inferior deve ser libertada. Para outras serragens, a protecção inferior deve funcionar de forma automática. d) Verifique sempre se a protecção inferior está a cobrir a lâmina antes de colocar a serra no banco ou solo. Uma lâmina de corte ao comprido desprotegida fará com que a serra ande para trás, cortando o que estiver no seu caminho. Verifique o tempo que demora à lâmina a parar após o gatilho ter sido libertado.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS

PARA TODAS AS SERRAS COM LÂMINA FENDIDA a) Utilize a lâmina fendida adequada para a lâmina que está a ser usada. Para que a lâmina fendida funcione, esta deve ser mais espessa do que o corpo da lâmina mas mais fina do que o conjunto de dentes da lâmina. b) Ajuste a lâmina fendida, tal como descrito no manual de instruções. O espaçamento e alinhamento incorrectos poderão tornar a lâmina fendida ineficaz para evitar os coices. c) Utilize sempre a lâmina fendida, excepto quando cortar em inclinação. A lâmina fendida deve ser substituída após o corte em inclinação. A lâmina fendida provoca interferências durante o corte em inclinação e pode provocar coices. d) Para que a lâmina fendida funcione, deve estar engatada na peça de trabalho. A lâmina fendida é ineficaz em evitar coices durante os cortes curtos. e) Não utilize a serra se a lâmina fendida estiver dobrada. Mesmo uma pequena interferência pode abrandar a velocidade de fecho da protecção.

1. Não use as lâminas de serra que estejam

deformadas ou quebradas.

2. Não use lâminas de serra feitas de aço rápido.

3. Não use lâminas de serra que não estejam de

acordo com as características especificadas nestas instruções.

4. Não pare as lâminas de serra utilizando pressão

lateral sobre o disco.

5. Mantenha sempre as lâminas bem afiadas.

6. Certifique-se de que a cobertura inferior se move

com suavidade e livremente.

7. Nunca utilize a serra circular com a cobertura

inferior bloqueada na posição de aberta.

8. Certifique-se que o mecanismo de retração do

sistema de guarda opera corretamente.

9. O corpo das lâminas de serra devem ser mais

finos que a lâmina fendida e que a espessura para cortar, ou corte (com o conjunto de dentes) deve ser maior que a da lâmina fendida.

10. Não opere nunca a serra circular com a lâmina

de serra virada para cima ou para o lado.

11. Certifique-se de que o material está livre de

materiais estranhos como pregos.

12. A lâmina fendida deve ser usada sempre ao cravar

no meio da peça a ser trabalhada.

13. Para os modelos C9U2 e C9BU2, as lâminas da

serra devem ser de 235 mm.

14. Para o modelo C9BU2, tome atenção aos coices.

O modelo C9BU2 possui um travão eléctrico que funciona quando o interruptor é libertado. Uma vez que existe um pouco de coice quando o travão é activado, certifique-se de que segura bem no corpo principal. 07Por_C9U2_WE 11/19/08, 16:404445 Português

(vendidos separadamente) (1) Arruela (A) ... para 16 mm (diâmetro do furo da lâmina de serra) ... para 30 mm (diâmetro do furo da lâmina de serra) (2) Adaptador de guarda de trilho (Veja Fig. 14) Os acessórios opcionals estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES Cortar vários tipos de madeira

Certifique-se de que a fonte de energia a ser utilizada está conforme às exigências especificadas na placa identificadora do produto.

Certifique-se de que o interruptor está na posição desligada. Se o plugue estiver conectado a um receptáculo quando o interruptor estiver ligado, a ferramenta elétrica vai começar a operar imediatamente, podendo provocar um grave acidente.

Quando o local de trabalho não possuir uma fonte de energia, utilize um cabo de extensão de espessura e de potência nominal suficientes. A extensão deve ser mantida tão curta quanto possível. ESPECIFICAÇÕES

4. Prepare uma bancada de trabalho de madeira (Fig. 1)

Como a lâmina de serra se estende além da superfície mais baixa da madeira, coloque a madeira numa bancada de trabalho ao cortá-la. Se for utilizado um bloco quadrado como bancada de trabalho, selecione um piso nivelado para assegurar- se de que ela está adequadamente estável. Uma banca instável pode tornar a operação arriscada.

5. Ao utilizar a empunhadura lateral (Fig. 2)

Ao utilizar a empurnhadura lateral, prenda-a firmemente na base com os dois parafusos de cabeça chata M6 × 16. CUIDADO Para evitar um possível acidente, assegure-se sempre de que a porção de madeira que sobrar depois do corte esteja ancorada firmemente ou segura na posição.

AJUSTE DA SERRA ANTES DO USO

1. Ajuste da profundidade do corte

Como mostra a Fig. 3, segure o cabo com uma mão enquanto afrouxa o botão com a outra. A profundidade de corte pode ser ajustada movendo- se a base para a posição desejada. Dessa maneira, ajuste a profundidade do corte e depois reaperte firmemente o botão.

2. Ajuste da lâmina fendida

Solte o parafuso de cabeça sextavada utilizado para fixar a lâmina fendida, ajuste a lâmina fendida de forma a que a distância entre a lâmina fendida e o rebordo da lâmina não seja superior a 3 mm, e o rebordo da lâmina não se estenda mais do que 3 mm para lá da extremidade inferior da lâmina fendida (Fig. 4) e volte a apertar bem o parafuso.

3. Ajuste o ângulo de inclinação

Tal como indicado na Fig. 5 (A), Fig. 5 (B) ao soltar o parafuso de orelhas no medidor de inclinação e o parafuso de orelhas na base, a lâmina da serra poderá estar inclinada para um ângulo máximo de 45° em relação à base. Após ter concluído a regulação, volte a confirmar se a porca de orelhas e o parafuso de orelhas se encontram bem apertados.

4. Regulagem da guarda (Fig. 6)

A posição de corte pode ser regulada, movendo-se a guarda para a esquerda ou para a direita depois de

• Não deixe de verificar a voltagem na placa identificadora constante do produto, pois ela está sujeita a mudanças conforme a área. Modelo C9U2 C9BU2 Voltogem (por áreas)* (110V, 230V) Cutting Depth 90° 86 mm 45° 65 mm Potência de entrada

1670 W / 2000 W Rotação sem carga 5000 min

15. De vez em quando podem surgir fagulhas causadas

pela operação de frenagem quando o interruptor estiver desligado (OFF) pois o modelo C9BU2 utiliza freios eléctricos. Saiba, no entanto, que este fenômeno não é um problema da máuina.

16. Para o modelo C9BU2, quando o travão fica

ineficaz, substitua as escovas por umas novas.

17. Desconecte o plugue da tomada antes de realizar

qualquer ajuste, conserto ou manutenção. 07Por_C9U2_WE 11/19/08, 16:414546 Português afrouxar seu parafuso-borboleta. A gurada pode ser montada do lado direito ou do esquerdo da ferramenta.

Na serra circular, é possível fazer ajustes finos da posição de fixação da guarda, onde a lâmina de serra e a linha de referência devem ser alinhadas. Quando a serra é embarcada na fábrica, a porção linear da escala frontal na guarda está alinhada na posição central da lâmina de serra (Fig. 7). Desaperte o parafuso M4 fixo na peça guia, caso a posição de fixação esteja incorrecta, e ajuste a posição consoante o necessário.

6. Utilizar o colector de pó

Para utilizar o aspirador para recolher a serradura, ligue o tubo flexível de aspiração ao colector de pó que está ligado à unidade principal pelos parafusos M4 e M5. Quando ligar o colector de pó, certifique-se sempre de que muda a alavanca para o tipo curto nessa altura (Fig. 13). CUIDADO Se continuar a utilizar a alavanca que foi ligada à unidade principal na fábrica, antes do envio, fará com que esta se dobre no colector de pó e interfira com o funcionamento da protecção inferior.

PROCEDIMENTOS DE CORTE

1. Coloque a base sobre o material, depois ajuste a

linha de referência e a lâmina de serra com a seção de escala frontal da guarda na parte da frente da base (Fig. 7). Quando a base não estiver inclinada, use o recorte como guia (Fig. 7, Fig. 8 (A)). Se a base estiver inclinada (45 graus), use a pequena escala frontal como guia (Fig. 7, Fig. 8 (B)).

2. Assegure-se de que o interruptor está na posição

ligada (ON) antes de a lâmina de serra entrar em contato com a madeira. O interruptor está ligado (ON) quando o gatilho for apertado; e desligado (OFF) quando o gatilho for solto.

3. Movimentar a serra reta em velocidade constante

produz cortes perfeitos. CUIDADOS Antes de efectuar uma operação de corte, verifique o material que vai cortar. Se o material a ser cortado puder gerar pós tóxicos / perigosos, certifique-se de que está ligado o saco do pó ou um sistema de extracção adequado à saída de pó. Além disso, use a máscara de pó, se disponível. Foi aplicado um revestimento de PFTE às bases do tipo C9BU2. Tenha cuidado para não premir com demasiada força no corpo da unidade, uma vez que isso tende a colocar uma grande carga no motor. Utilizar uma pressão suave tornará o deslizamento da peça mais fácil e permitirá cortar com menos força. Tentar cortar madeira que está coberta com material de partículas dura, tais como areia ou partículas de metal tende a danificar e arranhar o revestimento da superfície, por isso tenha cuidado. 䡬 Antes de iniciar a serra, assegure-se de que a lâmina de serra atingiu giro de velocidade total. 䡬 Caso a lâmina de serra seja interrompida ou produza um ruído anormal durante a operação, desligue o interruptor imediatamente. 䡬 Tome sempre cuidado para que o cabo de força não chegue perto da serra circular em funcionamento. 䡬 Utilizar a serra circular com a lâmina da serra virada para cima ou de lado é muito perigoso. Esse tipo de utilizações pouco comuns deve ser evitada. 䡬 Quando cortar materiais, utilize sempre óculos de protecção. 䡬 Quando terminar o trabalho, retire a ficha da tomada.

MONTAGEM E DESMONTAGEM DA LÂMINA

DE SERRA CUIDADO Para evitar um acidente grave, certifique-se que o interruptor está na posição desligada (OFF), e que a fonte de energia está desconectada.

1. Desmontagem da lâmina de serra

(1) Coloque o volume de corte no máximo e a serra circular como mostra a Fig. 9. (2) Prima a alavanca de bloqueio, bloqueie o eixo e remova o parafuso de cabeça sextavada com a chave de barra sextavada. (3) Enquanto segura na alavanca da protecção inferior para manter a protecção inferior totalmente recolhida para dentro da tampa da serra, remova a lâmina da serra.

2. Montagem da lâmina de serra

(1) Remova minuciosamente qualquer serragem que tenha se acumulado no eixo, parafusos e arruelas. (2) Conforme mostra a Fig. 10, o lado da arruela (A) com um centro saliente do mesmo diâmetro que o diâmetro interno da lâmina de serra e o lado côncavo da arruela (B) devem ser colocados nos lados da lâmina de serra. *A arruela (A) é fornecida para dois tipos de lâminas de serra com diâmetros do furo de 16 mm e 30 mm. (Ao comprar a Serra Circular, um tipo de arruela (A) é fornecido.) No caso em que o diâmetro do furo de sua lâmina de serra não corresponda ao da arruela (A), contate a loja onde você adquiriu sua Serra Circular. (3) Para garantir uma direção correta da rotação da lâmina de serra, a direção da seta na lâmina de serra deve coincidir com a direção da seta na tampa da serra. (4) Utilizando os dedos, aperte o parafuso de cabeça sextavada que fixa a lâmina da serra tanto quanto possível. De seguida, prima a alavanca de bloqueio, tranque o eixo e aperte bem o parafuso. CUIDADO Depois de prender a lâmina de serra, verifique novamente se a alavanca de bloqueio está bem presa na posição prescrita.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da lâmina de serra

Como o uso da lâmina de serra cega diminui a eficácia e pode causar um mau funcionamento do motor, afie ou substitua a lâmina de serra logo que notar que existe desgaste da mesma.

2. Inspeção dos parafusos de montagem

Inspecione regularmente todos os parafusos de montagem e se certifique de que estão corretamente apertados. Se algum deles estiver frouxo, reaperte- o imediatamente. Caso isso não seja feito, pode resultar em perigo grave. 07Por_C9U2_WE 11/19/08, 16:414647 Português

3. Inspeção das escovas de carvão (Fig. 11)

O motor emprega escovas de carvão que são peças de consumo. Como uma escova de carvão excessivamente desgastada pode provocar problemas no motor, troque-a por uma nova que tenha o mesmo número mostrado na ilustração. Além disso, mantenha as escovas de carvão sempre limpas e certifique-se de que elas deslizam livremente nos suportes de escova. CUIDADOS 䡬 Ao substituir escovas de carvão por novas, use sempre peças genuínas Hitachi com o número (56) especificado no desenho. 䡬 Para o modelo C9BU2, o travão poderá não funcionar se forem utilizadas outras escovas diferentes das especificadas. Quando o freio se tornar ineficaz, substitua as escovas de carvão por novas.

4. Troca de escovas de carvão

Desmonte a proteção da escova com uma chave de fenda. As escovas de carvão podem, então, ser facilmente removidas.

5. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro “coração” da ferramenta elétrica. Cuide bem para assegurar que o enrolamento não se danifique e/ ou se molhe com óleo ou água.

6. Ajuste da base e da lâmina de serra para manter

a perpendicularidade O ângulo entre a base e a lâmina de serra foi ajustada para 90°, no entanto, se esta perpendicularidade for perdida por alguma razão, ajuste novamente da seguinte maneira: (1) Vire a base da face para cima (Fig. 12) e desaperte a porca de orelhas e o parafuso de orelhas (Fig. 5 (A), Fig. 5 (B)). (2) Aplique um esquadro na base e na lâmina de serra e gire o parafuso com uma chave de fenda, mude a posição da base para produzir o ângulo reto desejado.

7. Lista de peças para conserto

A: Item N° B: Código N° C: N° Usado D: Observações CUIDADO Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças (isto é, números de código e/ ou design) podem mudar sem aviso prévio. GARANTIA Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

Nível da potência sonora pesada A: 110 dB(A) Nível da pressão sonora pesada A: 99 dB(A) Incerteza KpA: 3 dB(A) Use protetores de ouvido. Valor típico da aceleração média ponderada da raiz quadrada: 2,5 m/s
