MANUALE UTENTE C 9U2 HITACHI

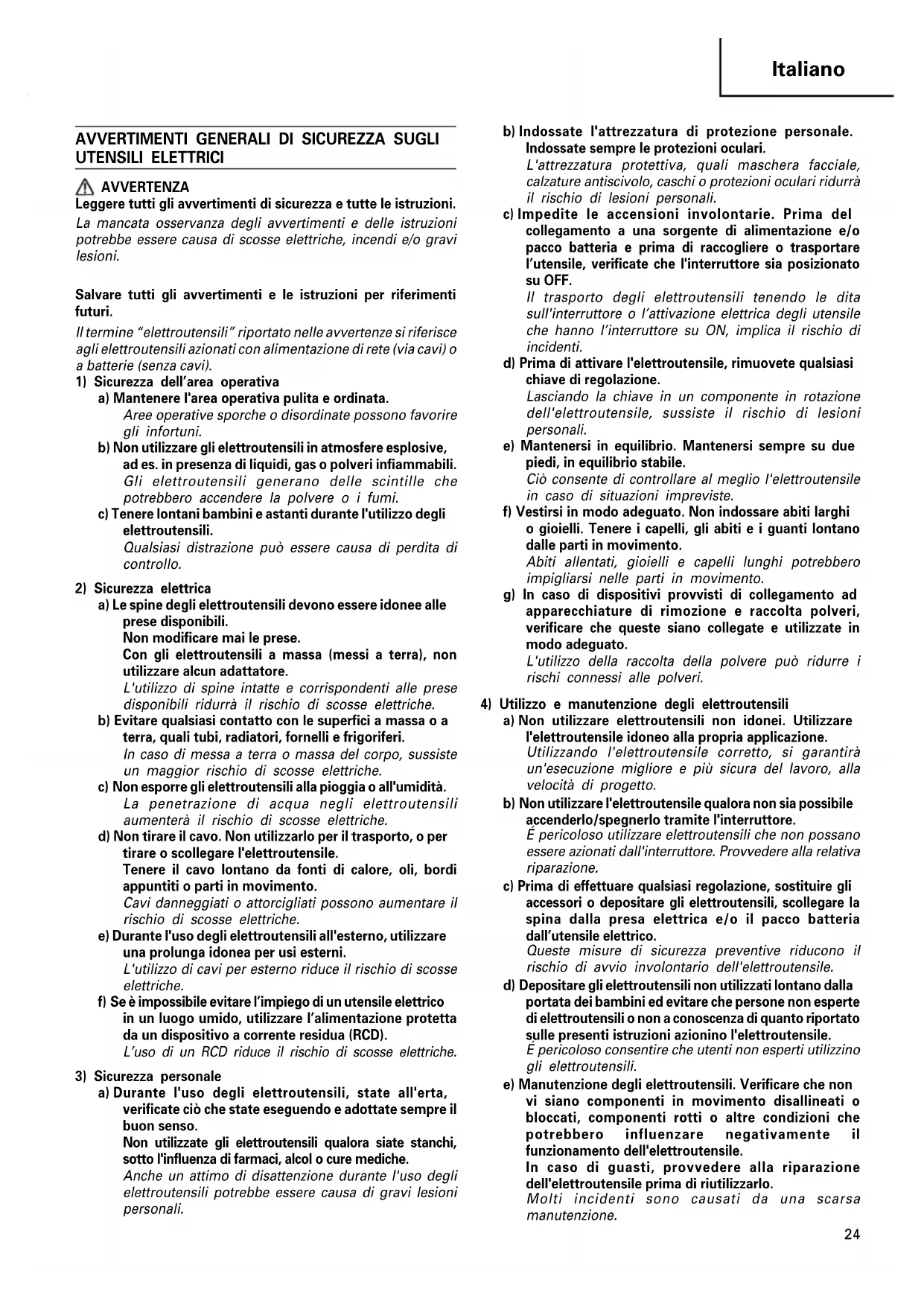

UTENSILI ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. 04Ita_ C9U2_WE 11/19/08, 16:392425 Italiano f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi. ISTRUZIONI DI SICUREZZA INERENTI A TUTTI I

PERICOLO! a) Non avvicinare le mani all’area di taglio e alla lama. Tenere l’altra mano sulla manopola ausiliaria o sulla carcassa del motore. Tenendo la sega con entrambe le mani, non vi è possibilità di tagliarsi b) Non mettere le mani sotto il pezzo da lavorare. La griglia non funge da protezione dalla lama posta sotto il pezzo da lavorare. c) Regolare la profondità di taglio in base allo spessore del pezzo da lavorare. Sotto il pezzo da lavorare, dovrebbe vedersi meno di un piede dei denti della lama. d) Non tagliare il pezzo tenendolo in mano o tra le gambe. Posizionare il pezzo da lavorare su una superficie stabile. Si raccomanda di sostenere in modo adeguato il pezzo da lavorare, al fine di ridurre l’esposizione, la possibilità di inceppamento della lama o la perdita di controllo. e) Quando si esegue un’operazione in cui lo strumento di taglio potrebbe entrare in contatto con i cavi nascosti o con il suo stesso cavo, isolare l’utensile elettrico con materiale apposito. In caso di contatto con un cavo “in tensione”, le parti metalliche dell’utensile elettrico risulterebbero esposte, con rischio di scossa elettrica per l’operatore. f) Quando si carteggia, utilizzare sempre la protezione verticale o una guida a bordo dritto. In tal modo è possibile ottimizzare la precisione di taglio e ridurre la possibilità d’inceppamento della lama. g) Utilizzare sempre lame con alesaggio di forma e dimensioni adeguate (a forma di diamante contro rotonda). Lame non adatte all’utensileria di montaggio della sega, funzioneranno con movimento eccentrico, causando perdita del controllo. h) Non utilizzare rondelle o bulloni danneggiati o inadeguati. Le rondelle e il bullone sono stati prodotti appositamente per il vostro tipo di sega, in modo tale da garantire prestazioni elevate e sicurezza durante l’uso.

ULTERIORI ISTRUZIONI DI SICUREZZA

INERENTI A TUTTI I TIPI DI SEGA Cause del contraccolpo e relativa prevenzione: – per contraccolpo s’intende una reazione repentina della lama di una sega non ammaccata, inceppata o mal allineata, con conseguente sollevamento involontario della sega fuori dal pezzo di lavoro, in direzione dell’operatore; – se la lama è schiacciata o fortemente ostacolata dal solco di taglio verso il basso, si arresta e, per reazione del motore, l’unità si sposta rapidamente in direzione dell’operatore; – se la lama è svergolata o mal allineata rispetto al taglio, i denti del bordo posteriore della lama potrebbero affondare nella superficie superiore del legno, con conseguente fuoriuscita della lama dal solco di taglio e rimbalzo indietro verso l’operatore. Il contraccolpo è il risultato di un uso scorretto della sega e/o di procedure o condizioni di utilizzo non adeguate; per evitarlo, agire come segue. a) Afferrare la sega con entrambe le mani in modo fermo, quindi esercitare forza con le braccia per resistere al contraccolpo. Posizionarsi su uno dei due lati della lama, senza tuttavia allinearsi ad essa. Il contraccolpo potrebbe causare il rimbalzo all’indietro della lama; tuttavia, se l’operatore osserva le precauzioni adeguate, è possibile tenerlo sotto controllo. b) Se la lama è inceppata o si arresta per qualsiasi motivo, rilasciare il dispositivo di attivazione e tenere ferma la sega nel materiale finché la lama non si sia arrestata completamente. Per evitare il contraccolpo, evitare di rimuovere la sega dal pezzo da lavorare o di tirarla indietro quando in movimento. Per risolvere l’inceppamento della lama, effettuare le opportune verifiche e agire di conseguenza. c) Al riavvio della sega sul pezzo da lavorare, posizionare la lama al centro del solco di taglio, quindi controllare che i denti della sega non siano penetrati nel materiale. Se la lama della sega è inceppata, riavviando la sega, essa potrebbe spostarsi verso l’alto o essere soggetta a contraccolpo. d) Per ridurre il rischio di ammaccatura o contraccolpo della lama, posizionare dei sostegni sotto i pannelli grandi. I pannelli grandi tendono ad avvallarsi sotto il loro peso. É possibile collocare i sostegni sotto il pannello su entrambi i lati, in prossimità della linea di taglio e del bordo del pannello. e) Evitare di utilizzare lame non taglienti o danneggiate 04Ita_ C9U2_WE 11/19/08, 16:392526 Italiano Qualora le lame non siano affilate o siano state impostate in modo inadeguato, il solco di taglio risulterà stretto, causando eccessiva frizione, ammaccatura e contraccolpo della lama. f) Prima di effettuare il taglio, serrare bene le leve di bloccaggio della regolazione del bisello e della profondità della lama. Se la lama oscilla durante il taglio, vi è il rischio d’inceppamento o contraccolpo. g) Prestare particolare attenzione durante l’esecuzione di “tagli inclinati” nelle pareti esistenti o in altre zone cieche. Una lama sporgente potrebbe tagliare gli oggetti e, quindi, essere soggetta a contraccolpo.

a) Prima di ogni utilizzo, verificare che la griglia inferiore sia adeguatamente chiusa. Se la griglia non si muove liberamente e si chiude di scatto, non attivare la sega. Non bloccare la griglia inferiore nella posizione di apertura. Una caduta accidentale della sega potrebbe piegare la griglia. Sollevare la griglia inferiore con la manopola di rientro, verificando che si possa spostare liberamente e che, a fronte di ogni angolo o profondità di taglio, non entri in contatto con la lama né con alcun altro elemento. b) Verificare il funzionamento della molla della griglia inferiore. Se la griglia e la molla non funzionano adeguatamente, prima dell’uso, provvedere ai necessari interventi di manutenzione. In caso di parti danneggiate, depositi gommosi o incrostazioni, la griglia inferiore potrebbe funzionare lentamente. c) Retrarre la griglia inferiore manualmente solo in caso di determinati tagli, quale “tagli inclinati” e “tagli compositi”. Sollevare la griglia inferiore retraendo la manopola; non appena la lama penetrerà nel materiale, rilasciare la griglia inferiore. Per tutte le altre seghe, la griglia inferiore funzionerà automaticamente. d) Prima di posizionare la sega su un banco o a pavimento, verificare che la griglia inferiore copra la lama. Se la lama non è coperta ed è libera, la sega potrebbe spostarsi all’indietro, tagliando qualsiasi oggetto sul suo percorso. Dopo aver rilasciato l’interruttore, porre attenzione al tempo necessario per l’arresto della lama.

SEPARATORE a) Usare il coltello separatore adatto alla lama che si sta utilizzando. Affinché il coltello separatore funzioni correttamente, è necessario che sia più spesso del corpo della lama ma più sottile del set dei denti della lama. b) Regolare il coltello separatore come descritto nel presente manuale d’istruzioni. Un posizionamento e allineamento scorretti possono annullare l’efficacia del coltello separatore nel prevenire i contraccolpi. c) Utilizzare sempre il coltello separatore ad eccezione di quando si sta effettuando un taglio in profondità. E’ necessario sostituire il coltello separatore dopo aver eseguito tagli in profondità. Il coltello separatore causa interferenze durante i tagli in profondità e può creare contraccolpi. d) Affinché il coltello separatore funzioni, esso deve essere fissato nel pezzo da lavorare. Il coltello separatore non è efficace nel prevenire contraccolpi durante i tagli corti. e) Non azionare la sega se il coltello separatore è piegato. Persino una leggera interferenza potrebbe rallentare la velocità di chiusura di un dispositivo di protezione.

1. Non usare lame deformate o rotte.

2. Non usare lame di acciaio rapido.

3. Non usare lame non conformate alle caratteristiche

specificate in queste istruzioni.

4. Non fermare le lame della sega mediante pressione

5. Tenere sempre affilate le lame.

6. Assicurarsi che il dispositivo di protezione inferiore

si muova senza resistenza e liberamente.

7. Non usare mai la sega circolare con il suo

dispositivo di protezione fissato in posizione aperta.

8. Assicurarsi che tutti i meccanismi di ritrazione del

sistema di protezione fnzionino correttamente.

9. Le lame della sega devono essere più fini del

coltello e la larghezza del taglio, o dell’incisione (con il set dentellato), deve essere maggiore dello spessore del coltello.

10. Non impiegare MAI la sega circolare con la lama

girata verso l’alto o lateralmente.

11. Assicurarsi che l’oggetto da lavorare sia privo di

corpi estranei, come per esempio chiodi.

12. Il coltello dovrebbe essere sempre usato eccetto

quando si preme nel mezzo del pezzo di lavoro.

13. Per i modelli C9U2 e C9BU2, le lame della sega

devono misurare 235 mm.

14. Per il modello C9BU2, fare attenzione al

contraccolpo del freno. Il modello C9BU2 impiega un freno elettrico che agisce quando viene rilasciato l’interruttore. Siccome si può verificare un contraccolpo quando il freno entra in funzione, assicurarsi di tenere saldamente il corpo principale.

15. L’operazione di frenata può a volte produrre

scintille quando si disattiva l’interruttore, perché il modello C9BU2 impiega freni elettrici. Tenere comunque presente che questo fenomeno non è indice di guasti.

16. Per il modello C9BU2, quando il freno perde

efficacia, sostituire le spazzole di carbone con altre nuove.

17. Scollegare la spina dalla presa prima di eseguire

• qualsiasi regolazione, riparazione o manutenzione. 04Ita_ C9U2_WE 11/19/08, 16:392627 Italiano ACCESSORI STANDARD (1) Lama (Diam. 235 mm) (montata sull’utesile) p. 1
• (2) Chiave esagonale p. 1
• (3) Guida p. 1
• (4) Bullone a farfalla p. 1
• (5) Leva (tipo corto) p. 1
• (6) Raccoglipolvere Gli accessori standard possono essere cambiamento senza preavviso. ACCESSORI OPZIONALI (venduti a parte) (1) Rondella (A) per 16 mm (dia. foro lama sega) per 30 mm (dia. foro lama sega) (2) Adattatore per binario di guida (vedere la Fig. 14) Gli accessori opzionali possono essere cambiamento senza preavviso. IMPIEGHI Taglio di vari tipi di legno. p. 1

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Preparazione di un branco di lavoro di legno (Fig. 1)

Poichè la lama oltrepassa la superficie inferiore del legno da tagliare, mettere il legno su un banco di lavoro quando si effettua il taglio. Se si usa un blocco quadrato come banco di lavoro, scegliere un suolo livellato al fine di assicurare la sua necessaria stabilitá. Un piano di lavoro instabile comporta un funzionamento pericoloso.

5. Quando si usa la Impugnatura laterale (Fig. 2)

Quando si usa la impugnatura laterale, attaccarla fermamente alla base con la impugnatura laterale, le due viti a testa piatta (M6 × 16). ATTENZIONE Al fine di evitare eventuali incidenti, fare sempre in modo che la parte di legno che resta dopo il taglio sia ben ancorata o tenuta in posizione.

REGOLAZIONI PRIMA DEL TAGLIO

1. Regolazione della profonditá di taglio

Allentare la manopola con una mano, tenendo l’altra mano sull’impugnatura, come mostrato in Fig. 3. La profondità della fessura può essere regolata spostando la base sulla posizione desiderata. Regolare la profonditá di taglio, quindi riserrare a fondo la manopola.

2. Regolazione del coltello separatore

Allentare il bullone esagonale utilizzato per fissare il coltello separatore, regolare il coltello separatore in modo che la distanza tra il coltello separatore e il bordo della lama non superi 3mm, e il bordo della lama non si estenda più di 3 mm oltre l’estremità inferiore del coltello separatore (Fig. 4) e riserrare saldamente il bullone.

3. Regolazione dell’angolo di inclinazione:

Come indicato in Fig. 5 (A), Fig. 5 (B) allentando il dado a farfalla della scala curva e il bullone a farfalla della base, è possibile inclinare la lama della sega fino ad un massimo di 45° rispetto alla base. Una volta completata la regolazione, controllare di nuovo che il dado a farfalla e il bullone a farfalla siano serrati bene.

4. Regolazione della guida (Fig. 6)

La posizione del taglio puó essere regolata spostando verso sinistra o verso destra la guida, dopo aver allentato il relativo galletto. La guida puó essere montata sia sul lato destro sia su quello sinistro dell’utensile.

5. Regolazione della parte di guida

Sulla sega circolare, è possibile eseguire regolazioni precise della posizione di fissaggio della parte di guida, dove la lama della sega va allineata con la traccia di taglio. Quando la sega esce dalla fabbrica, la parte lineare di una scala anteriore sulla parte di guida allineata con la posizione centrale della lama della sega. (Fig. 7) Allentare la vite M4 fissa sulla parte di guida, se la posizione di fissaggio è sbagliata, ed eseguire le necessarie regolazioni della posizione. CARATTERISTICHE *Accertatevi di aver controllato bene la piastrína perchè essa varia da zona a zona. Modello C9U2 C9BU2 Voltagio (per zona)* (110V, 230V) Profonditá di taglio 90° 86 mm 45° 65 mm Potenza assorbita

1670 W / 2000 W Velocitá senza carico 5000 min

6. Utilizzo del raccoglipolvere

Utilizzare l’aspirapolvere per raccogliere la segatura, fissare il tubo d’aspirazione al raccoglipolvere, che è fissato all’unità principale tramite le viti M4 e M5. Nel fissare il raccoglipolvere, assicurarsi di cambiare allo stesso tempo la leva con quella di tipo corto (Fig. 13). ATTENZIONE Se si continua ad utilizzare la leva che era fissata all’unità principale prima del trasporto dalla fabbrica, c’è il rischio che essa rimanga incastrata sul raccoglipolvere e interferisca con il funzionamento del dispositivo di protezione inferiore.

PROCEDURE PER IL TAGLIO

1. Collocare la base sul materiale, quindi allineare la

riga già marcata e la lama della sega con la sezione scala anterione di pezzo guida sul davanti della base (Fig. 7). Quando la base non è inclinata usare l’intaglio grande come guida. (Fig. 7, Fig. 8 (A)) Se la base è inclinata (45 gradi) usare la scala anteriore piccola come guida (Fig. 7, Fig. 8 (B)).

2. Fare in modo che l’interruttore sia in posizione ON

prima che la sega venga a contatto con il legno. L’interruttore è in posizione ON quando il grilletto è premuto ed in posizione OFF quando esso è rilasciato.

3. Si ottiene un ottimo taglio quando la sega si muove

diritta, a velocitá costante. ATTENZIONE Prima di effettuare l’operazione di taglio, ispezionare il materiale che si deve tagliare; se al taglio potrebbe generare polveri pericolose/tossiche, assicurarsi che alla bocchetta di uscita della polvere sia saldamente collegato un sacchetto raccoglipolvere o un sistema di estrazione polvere adeguato. Inoltre, se presente, indossare la maschera antipolvere. Uno strato di PFTE (fibra di grafite) viene applicato alle basi del tipo C9BU2. Fare attenzione a non esercitare una pressione eccessiva sul corpo dell’unità perché tende a posizionare un carico pesante sul motore. L’uso di una leggera pressione faciliterà lo scivolamento del pezzo e permetterà di tagliare con meno forza. Se si cerca di tagliare legno ricoperto di materiale composto da particelle rigide come sabbia o trucioli di metallo si tende a graffiare facilmente la superficie danneggiandone il rivestimento, pertanto fare attenzione. 䡬 Prima di iniziare a segare, assicurarsi che la lama abbia raggiunto la piena velocitá di rotazione. 䡬 Nel caso che la lama si arresti o faccia un rumore eccessivo durante il funzionamento, spegnere immediatamente l’interruttore. 䡬 Fare sempre attenzione ad evitare che il cavo di alimentazione vada vicino alla lama ruotante. 䡬 AI fini della sicurezza, evitare di utilizzare la sega circolare tenendo la lama rivolta verso l’alto o trasversalmente. 䡬 Durante il taglio, indossare sempre gli occhiali di protezione. 䡬 Al termine di un lavoro, estrarre la spina dalla presa.

MONTAGGIO E RIMOZIONE DELLA LAMA

ATTENZIONE Per evitare gravi incidenti, assicurarsi che l’interruttore sia in posizione OFF e che il cavo sia staccato dalla presa.

1. Rimozione della lama circolare

(1) Mettere al massimo la regolazione della profonditá del taglio e porre la sega circolare come indicato nella Fig. 9. (2) Abbassare la leva di bloccaggio, bloccare il perno e rimuovere il bullone esagonale con la chiave esagonale. (3) Tenendo la leva del dispositivo di protezione inferiore in modo che quest’ultimo sia in posizione completamente arretrata nel carter della sega, rimuovere la lama della sega.

2. Montaggio della lama circolare

(1) Ripulire dalla polvere di segatura asse, bullone e rondelle. (2) Come indicato nella Fig. 10, il lato della rondella (A) che presenta la parte centrale sporgente, con il diametro uguale al diametro interno della lama, ed il lato concavo della rondella (B) devono appoggiare sui due lati della lama.

• La rondella (A) è in dotazione per ì tipi di lama con diametri foro di 16 mm e 30 mm. (Quando si acquista una sega circolare viene fornito un tipo di rondella (A)). Se il diametro foro della lama utilizzata non corrisponde alla rondella (A), contattare il negozio presso cui è stata acquistata la sega circolare. (3) Montare la lama circolare in modo che la freccia sulla lama circolare sia allineata con la freccia sul carter della sega. (4) Serrare il più strettamente possibile con le dita il bullone esagonale che ferma la lama circolare. Quindi premere la leva di bloccaggio, bloccare il perno e serrare saldamente il bullone. ATTENZIONE Dopo aver attaccato la lama della sega, controllare di nuovo che la leva di bloccaggio sia bloccata fermamente nella posizione prescritta.

MANUTENZIONE E CONTROLLI

1. Controllo della lama

Poiché l’uso di lame logose diminuisce l’efficacia e causa eventuali disfunzioni del motore, affilare o sostituire la lama non appena si nota la sua usura.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si puó causare un grave incidente.

3. Controllo delle spazzole di carbone (Fig. 11)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poichè una spazzola di carbone troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero indicato nella figura quando essa è logora fino al limite del regolamento e quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell’interno del portaspazzola. 04Ita_ C9U2_WE 11/19/08, 16:402829 Italiano CAUTELA 䡬 Quando si sostituiscono nuove spazzole di carbone, usare sempre spazzole di carbone Hitachi autentiche con il numero specificato nel diagramma. 䡬 Per il modello C9BU2, il freno potrebbe non funzionare se vengono utilizzate spazzole di carbone diverse da quelle specificate. Quando il freno perde efficacia, sostituire le spazzole di carbone con altre nuove.

4. Sostituzione di una spazzola di carbone

Togliere la capsula della spazzola con un cacciavite a taglio. La spazzola puó cosí essere agevolmente rimossa.

5. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

6. Quadratura della base e della lama circolare

L’angolo tra la lama circolare e la base viene originariamente regolato a 90°. Nel caso che col tempo la quadratura venga meno eseguire la regolazione nel modo seguente: (1) Girare la base verso l’alto (Fig. 12) e allentare il dado a farfalla e il bullone a farfalla (Fig. 5 (A), Fig. 5 (B)). (2) Con una squadra appoggiata tra la base e la lama circolare, al fine di spostare la base, ruotare la vite senza fine con un cacciavite a testa piatta. Regolare l’angolo tra la base e la lama circolare in modo da ottenere la quadratura.

7. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note CAUTELA Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza autorizzato Hitachi. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza autorizzato Hitachi quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso. GARANZIA Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi. NOTA A causa del continuo programma di recerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871. Livello di potenza acustica A misurato: 110 dB(A) Livello di pressione acustica A misurato: 99 dB(A) Incertezza KpA: 3 dB(A) Indossare protezioni per le orecchie. Il valore efficace pesato tipico dell’accelerazione è di 2,5 m/s
