MANUAL DE USUARIO C 9U2 HITACHI

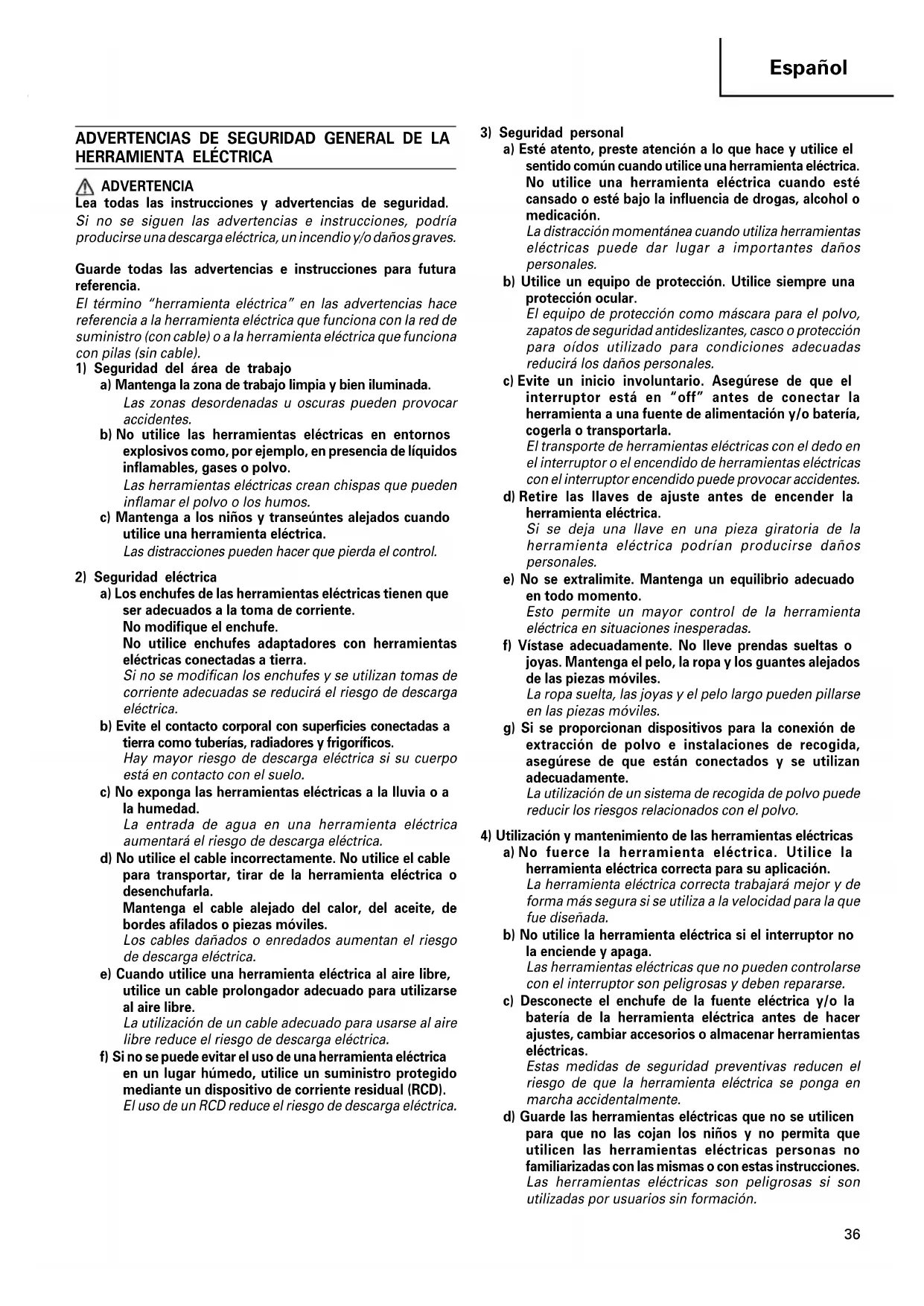

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. 06Spa_C9U2_WE 11/19/08, 16:403637 Español e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

INSTRUCCIONES DE SEGURIDAD PARA

¡PELIGRO! a) Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la otra mano en el mango auxiliar o en la cubierta del motor. Si sujeta las sierra con las dos manos, no se cortará con la hoja. b) No se coloque debajo de la pieza de trabajo. El protector no puede protegerle de la hoja debajo de la pieza de trabajo. c) Ajuste la profundidad de corte al grosor de la pieza de trabajo. Debajo de la pieza de trabajo sólo debe quedar visible menos de un diente completo de la hoja. d) No sujete nunca la pieza que está cortando con las manos o sobre una pierna. Fije la pieza de trabajo a una plataforma estable. Es importante que apoye la pieza de trabajo de forma adecuada para evitar que su cuerpo quede expuesto a la sierra, que la hoja se quede atascada o que se pierda el control. e) Sujete la herramienta eléctrica por las superficies de sujeción aisladas cuando realice una operación en la que la herramienta de corte puede entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable “cargado” cargará las piezas metálicas de la herramienta eléctrica y provocará una descarga al operador. f) Cuando realice un corte al hilo, utilice siempre un tope-guía o una guía de borde recto. Esto mejorará la precisión del corte y reducirá las posibilidades de que se atasque la hoja g) Utilice siempre hojas con orificios de árbol con el tamaño y la forma correctos (rombo frente a círculo). Las hojas que no coincidan con los componentes de montaje de la sierra no funcionarán correctamente y pueden provocar una pérdida de control. h) No utilice nunca arandelas o pernos de hoja dañados o inadecuados. Las arandelas y los pernos de la hoja han sido diseñados especialmente para dicha hoja, con el fin de garantizar un rendimiento y seguridad óptimos.

INSTRUCCIONES DE SEGURIDAD

ADICIONALES PARA TODAS LAS SIERRAS

Causas del retroceso y modos en que el operador puede evitarlo: – el retroceso es una reacción repentina de la sierra cuando la hoja se engancha, se atasca o está mal alineada, lo cual provoca la pérdida de control de la sierra, que se elevará y se saldrá de la pieza de trabajo hacia el operador; – cuando la hoja se engancha o se atasca por el cierre de la vía, la hoja se detiene y la reacción del motor hace que la unidad retroceda rápidamente hacia el operador; – si la hoja se tuerce o pierde la alineación durante el corte, los dientes del borde posterior de la hoja pueden clavarse en la superficie superior de la madera y hacer que la hoja se salga de la vía y vuelva hacia el operador. El retroceso es el resultado de un mal uso de la sierra y/o unos procedimientos o condiciones de funcionamiento incorrectos y se puede evitar tomando las precauciones adecuadas que se indican a continuación. a) Sujete la sierra firmemente con las dos manos y coloque los brazos de tal forma que resistan las fuerzas de retroceso. Coloque el cuerpo a uno de los lados de la hoja, no en línea con ésta. El retroceso podría hacer que la sierra salte hacia atrás, pero las fuerzas de retroceso pueden ser controladas por el operador, si se toman las precauciones adecuadas. b) Cuando se atasca la hoja o se interrumpe el corte por cualquier razón, libere el interruptor de activación y mantenga la sierra sin moverla en el material hasta que ésta se detenga por completo. No intente extraer la sierra de la pieza de trabajo ni tire de ella hacia atrás mientras la hoja está en movimiento, ya que puede producirse un retroceso. Investigue y tome las medidas adecuadas para eliminar la causa del atascamiento de la hoja. 06Spa_C9U2_WE 11/19/08, 16:403738 Español c) Cuando vuelva a poner en marcha la sierra en la pieza de trabajo, centre la hoja de la sierra en la vía y compruebe que los dientes no están enganchados en el material. Si la hoja de la sierra está atascada, ésta puede saltar o retroceder de la pieza de trabajo al poner en marcha la sierra. d) Utilice soportes adecuados para apoyar los paneles grandes, con el fin de minimizar el riesgo de que la hoja se enganche o se produzca un retroceso. Los paneles grandes tienden a combarse por su propio peso. Se deben colocar soportes bajo el panel en ambos lados, cerca de la línea de corte y cerca del borde del panel. e) No utilice hojas melladas o dañadas. Las hojas no afiladas o mal ajustadas hacen que una vía estrecha provoque una fricción excesiva, que se atasque la hoja y que se produzca un retroceso. f) La profundidad de la hoja y las palancas de bloqueo del ajuste del bisel deben estar bien fijadas antes de realizar el corte. Si el ajuste de la hoja cambia durante el corte, se puede producir un atasco de la hoja o un retroceso. g) Tenga especial cuidado cuando realice un “corte profundo” en paredes existentes o en otras áreas ciegas. La hoja que sobresale puede cortar objetos y provocar un retroceso.

INSTRUCCIONES DE SEGURIDAD PARA

SIERRAS CON UN PROTECTOR DE PÉNDULO INTERNO a) Compruebe que el protector inferior se cierra correctamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente o se cierra de forma instantánea. No sujete ni ate el protector inferior en la posición de apertura. Si la sierra se cae de forma accidental, el protector inferior se puede doblar. Levante el protector inferior con el mango retráctil y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento del resorte del protector inferior. Si el protector y el resorte no funcionan correctamente, deben ser reparados antes de usar la sierra. El protector inferior puede funcionar lentamente porque hay alguna pieza dañada, hay restos de pegamento o existe una acumulación de residuos. c) El protector inferior sólo se debe retraer manualmente para realizar cortes especiales, como, por ejemplo, “punteados” y “cortes compuestos”. Levante el protector inferior retrayendo el mango y libere el protector inferior en cuanto la hoja entre en contacto con el material. Para el resto de cortes, el protector debería funcionar automáticamente. d) Compruebe siempre que el protector inferior cubre la hoja antes de colocar la sierra sobre un banco o sobre el suelo. El deslizamiento de la hoja sin protección puede hacer que la sierra se desplace hacia atrás y corte lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda la hoja en detenerse después de accionar el interruptor.

INSTRUCCIONES DE SEGURIDAD

ADICIONALES PARA TODAS LAS SIERRAS

CON CUCHILLA HENDIDORA

a) Utilice la cuchilla hendidora adecuada para la cuchilla que se esté utilizando. Para que la cuchilla hendidora funcione, debe ser más gruesa que el cuerpo de la cuchilla pero más fina que el conjunto de dientes de la cuchilla. b) Ajuste la cuchilla hendidora como se describe en este manual de instrucciones. La colocación y la alineación con un espaciado incorrecto puede hacer que la cuchilla hendidora no evite bien el retroceso. c) Utilice siempre la cuchilla hendidora salvo cuando corte en forma inclinada. La cuchilla hendidora debe sustituirse después del corte en forma inclinada. La cuchilla hendidora interfiere durante el corte en forma inclinada y puede crear un retroceso. d) Para que funcione la cuchilla hendidora, debe ajustarse a la pieza de trabajo. La cuchilla hendidora es inefectiva en la prevención de retroceso durante cortes cortos. e) No utilice la sierra si la cuchilla hendidora está torcida. Incluso una ligera interferencia puede ralentizar la rapidez de cierre de la protección.

1. No utilice cuchillas deformadas o rajadas.

2. No emplee cuchillas de acero de alta velocidad.

3. No emplee cuchillas que no estén de acuerdo con

las caracteristicas especificadas en estas instrucciones.

4. No pare las cuchillas de sierra mediante presión

lateral sobre el disco.

5. Mantener siempre las cuchillas afiladas.

6. Asegúrese de que la protección inferior se mueve

de una forma ligera y libre.

7. No utilice nunca la sierra circular con su protección

inferior fijada en la posición abierta.

8. Cerciórese de que todos los mecanismos de

retracción del sistema de protección funcionen correctamente.

9. Las cuchillas de sierra deberán ser más finas que

la cuchilla hendidora y la anchura de corte (con el juego de dientes) deberá ser superior al grosor de la cuchilla hendidora.

10. Nunca accionar la sierra circular con la cuchilla

vuelta hacia arriba o hacia un lado.

11. Asegurarse de que la pieza de trabajo esté libre

de cuerpos extraãos tales como clavos.

12. La cuchilla hendidora deberá emplearse siempre

• excepto para realizar un corte en medio de la pieza de trabajo. 06Spa_C9U2_WE 11/19/08, 16:403839 Español ESPECIFICACIONES *Verificar indefectiblemente los datos de la placa de características de la máquina, pués varian de acuerdo al país de destino. ACCESORIOS NORMALES (1) Cuchilla de sierra (Diá. 235 mm) (montada en la herramienta) p. 1
• (2) Llave de barra hexagonal p. 1
• (3) Guía p. 1
• (4) Perno de mariposa p. 1
• (5) Palanca (tipo corto) p. 1
• (6) Colector de polvo Los accesorios normales están sujetos a cambio sin previo aviso. ACCESORIOS FACULTATIVOS (de venta por separado) (1) Arandela (A) para 16 mm (Diá. del orificio interior de la cuchilla de sierra) para 30 mm (Diá. del orificio interior de la cuchilla de sierra) (2) Adaptador para carril de guía (consulte la Fig. 14) Los accesorios de facultativos están sujetos a cambio sin pervio aviso. APLICACIONES Cortar diversos tipos de madera. p. 1

ANTES DE LA PUESTA EN MARCHA

Asegurarse de que la alimentación de red que ha de ser utilizada responda a las exigencias de corriente especificadas en la placa de características del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en pocisión ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de alimentación, usar un cable de prolongación de un grosor y potencia nominal suficiente. El cable de prolongación debe ser mantenido lo más corto posible.

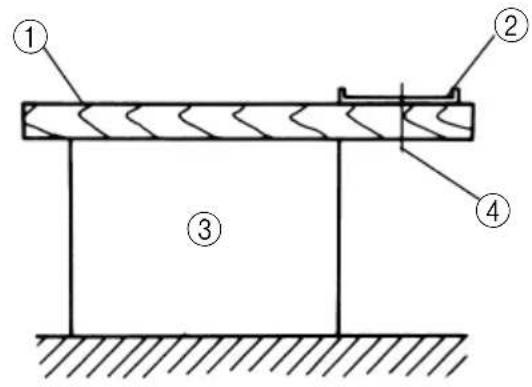

4. Preparar un banco de trabajo de madera (Fig. 1)

Como la cuchilla sobresale debajo de la superficie inferior de la madera útil, situar la madera útil encima de un banco de trabajo al cortar. Si se usa un bloque cuadrado como banco de trabajo, seleccionar un fondo liso para asegurar que sea estable. Un banco de trabajo inestable tendrá como resultado una operación peligrosa.

5. Cuando emplee el asidero lateral (Fig. 2)

Cuando emplee el asidero lateral, instálelo con seguridad en la base con los dos tornillos de cabeza plana (M6 × 16). PRECAUCION Para evitar posibles accidentes, asegurarse siempre de que la parte de la madera útil restante después de haberla cortado, quede sujetado firmemente y mantenido en su posición.

AJUSTE ANTES DE CORTAR

1. Ajuste de la propundidad de corte

Aflojar la perilla con una mano al mismo tiempo que sujeta el mango con la otra, de la forma mostrada en la Fig. 3. La profundidad de corte Modelo C9U2 C9BU2 Voltaje (por áreas)* (110V, 230V) Profundidad de corte 90° 86 mm 45° 65 mm Acometida

1670 W / 2000 W Velocidad de marcha en vacío 5000 min

13. Para los modelos C9U2 y C9BU2, las cuchillas de

sierra deben ser de 235 mm.

14. Para el modelo C9BU2, tenga cuidado con el

retroceso del freno. El modelo C9BU2 cuenta con un freno eléctrico que funciona cuando se suelta el interruptor. Como se produce un retroceso cuando se ejecuta el freno, asegúrese de mantener firmemente el cuerpo principal.

15. Es posible que a veces aparezcan chispas causada

por la operación de frenado cuando se ponga en OFF el interruptor, porque el modelo C9BU2 emplea frenos eléctricos. Sin embargo, tenga en cuenta que este fenómeno no significa mal funcionamiento de la máquina.

16. Para el modelo C9BU2, cuando el freno sea

inefectivo, sustituya las escobillas de carbón por otras nuevas.

17. Antes de realizar cualquier ajuste, operación de

mantenimiento, o reparación, desconecte el enchufe del tomacorriente. 06Spa_C9U2_WE 11/19/08, 16:403940 Español podrá ajustarse moviendo la base hasta la posición deseada. Ajustar la profundidad de corte y apretar firmemente la perilla.

2. Ajustar la cuchilla partidora

Afloje el perno de cabeza hexagonal utilizado para agarrar la cuchilla hendidora, ajuste la cuchilla hendidora de forma que la distancia entre la cuchilla hendidora y el borde de la cuchilla no sea de más de 3 mm y el borde de la cuchilla no se extienda más de 3 mm del borde inferior de la cuchilla hendidora (Fig. 4) y vuelva a apretar el perno con firmeza.

3. Ajuste del ángulo de inclinación

Tal y como se muestra en la Fig. 5 (A), Fig. 5 (B) al aflojar el tornillo de mariposa en el calibre de inclinación y el perno de mariposa en la base, la cuchilla de la sierra puede inclinarse hasta un ángulo máximo de 45° en relación con la base. Una vez realizado el ajuste, vuelva a confirmar que el tornillo de mariposa y el perno de mariposa están bien ajustados.

4. Para regular la guía (Fig. 6)

La posición de corte puede ser regulada moviendo la guía a la izquierda o a la derecha después de afojar su pasador de palomilla. La guía puede ser montada en el lado derecho o izquierdo del aparato.

5. Ajuste de la pieza guía

En la sierra circular usted podrá ajustar con precisión la posición de fijación de la pieza guía, donde haya que alinear la cuchilla de sierra y la línea previamente marcada. Cuando la sierra sale de fábrica, la parte lineal de una escala frontal de la pieza guía está alineada con la posición central de la cuchilla de sierra. (Fig. 7) Loosen the fixed M4 screw on the guide piece, should the fixing position be wrong, and make necessary adjustment of the position.

6. Utilización de un colector de polvo

Para utilizar una aspiradora para recoger el polvo de serrado, coloque la manguera de aspiración en el colector de polvo fijado a la unidad principal mediante tornillos M4 y M5. Cuando coloque el colector de polvo, asegúrese siempre de cambiar la palanca al tipo corto en el mismo momento (Fig. 13). PRECAUCIÓN La utilización continua de la palanca fijada a la unidad principal antes del envío de fábrica hará que se una al colector de polvo e interferirá con la operación de la protección inferior.

PROCEDIMIENTO DE CORTE

1. Coloque l base sobre el material, y después alinee

la línea previamente marcada y la cuchilla de sierra con la sección de la escala frontal de la pieza guía de la parte frontal de la base (Fig. 7). Cuando la base no esté inclinada, utilice un corte larga como guía (Fig. 7, Fig. 8 (A)). Si la base está inclinada (45 grados), utilice la escala frontal pequeño como guía (Fig. 7. Fig. 8 (B)).

2. Asegurarse de que el conmutador esté girado a la

posición ON (conectado) antes de que la cuchilla entre en contacto con la madera útil. Cuando el conmutador se apreta está puesto en ON (conectado) y cuando se vuelve a apretar queda en OFF (desconectado) el pulsador está soltado.

3. Cuando la sierra se mueva todo a la derecha con

una velocidad constante producirá un corte efectivo. PRECAUCIONES Antes de proceder a la operación de corte, verifique el material que va a cortar. Si el material que se va a cortar puede general polvo tóxico o dañino, asegúrese de que la bolsa del polvo o el sistema de extracción de polvo apropiado está conectado a la salida de polvo correctamente. Póngase la máscara para el polvo. Se aplica una capa de PFTE a las bases del tipo C9BU2. Tenga cuidado con no presionar demasiado fuerte en el cuerpo de la unidad, ya que tiende a colocar una fuerte carga en el motor. Una ligera presión hará que la pieza se deslice con mayor facilidad y permita cortar con menos fuerza. Si se intenta cortar madera cubierta con material de partículas duras como arena o metal se tiende a arañar fácilmente la capa de la superficie, por lo que debe tener cuidado. 䡬 Antes de empezar a serrar, asegurarse de que la cuchilla haya alcanzado la plena velocidad de giro. 䡬 En caso de que la cuchilla se parara o hiciera un ruido anormal durante la operación, desconectar el conmutador inmediatamente. 䡬 Siempre prestar atención para evitar que el cable se acerque a la cuchilla que gira. 䡬 Es muy peligroso utilizar la sierra circular con la hoja apuntando hacia arriba o de lado. Evite estas posiciones en la medida de lo posible. 䡬 Al cortar material, utilice siempre gafas protectoras. 䡬 Cuando termine de trabajar, desenchufe el cable de la toma de pared.

MONTAR Y DESMONTAR LA CUCHILLA

PRECAUCION Para evitar accidentes graves asegurarse de que el conmutador está la posición OFF (desconectado) y la acometida de red también esté desconectada.

1. Desmontaje de la cuchilla

(1) Poner el volumen de corte al máximo y situar la cierra circular como se muestra en Fig. 9. (2) Suelte la palanca de bloqueo, bloquee el husillo y extraiga el perno de cabeza hexagonal con la llave de barra hexagonal. (3) Mientras sujeta la palanca de protección inferior para mantener la protección inferior completamente retractada en la tapa de la sierra, extraiga la cuchilla de la sierra.

2. Colocación de la cuchilla

(1) Limpiar el polvo del husillo, perno y aandelas. (2) Como muestrala Fig. 10, el lado de la arandela (A) con un control sobresaliente del mismo diámetro que el diámetro interior de la cuchilla de sierra y el lado cóncavo de arandela (B), tienen que ser montados a los lados de la cuchilla de sierra.

• La arandela (A) se suministra para 2 tipos de cuchillas de sierra de orificios interiores de 16 y 30 mm. (Cuando compre una sierra circular, se le suministrará un tipo de arandela (A).) En caso de que el orificio interior de su chchilla de sierra no corresponda con el de la arandela (A), póngase en contacto con el establecimiento en el que haya adquirido la sierra circular. 06Spa_C9U2_WE 11/19/08, 16:404041 Español (3) Montar la cuchilla de forma que la flecha marcada quede alineada con la flecha de la cubierta. (4) Con los dedos, apriete el perno de cabeza hexagonal que sujeta la cuchilla de la sierra lo máximo posible. Suelte la palanca de bloqueo, bloquee el husillo y apriete el perno completamente. PRECAUCIÓN Después de haber instalado la cuchilla de sierra, vuelva a confirmar que la palanca de cierre esté firmemente asegurada en la posición indicada.

MANTENIMIENTO E INSPECCIÓN

1. Inspeccionar la cuchilla

Como el uso de una cuchilla desgastada disminuye la eficiencia y origina posible funcionamiento defectuoso del motor, afilar o reemplazar la cuchilla tan pronto como se note el desgaste.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Inspección de escobillas de carbón: (Fig. 11)

El motor emplea carbones de contacto que son partes consumibles. Como un carbón de contacto excesivamente desgastado podría dar problemas al motor, reemplazar el carbón de contacto por uno nuevo, que tenga el mismo número mostrado en la figura, cuando se haya desgastado o esté cerca del límite de uso. Adicionalmente, mantener siempre los carbones de contacto limpios y asegurarse de que corran libremente dentro de los sujetadores de carbón. PRECAUCIÓN 䡬 Para reemplazar las escobillas, utilice siempre otras genvinas de Hitachi con el número (56) especificado en el dibujo. 䡬 Para el modelo C9BU2, el freno puede que no funcione si se utilizan escobillas de carbón diferentes a las indicadas. Cuando el freno no funcione, reemplace las escobillas por otras nuevas.

4. Reemplazar el carbón de contacto

Quitar la cápsula de carbón con un destornillador con cabeza pequeña. El carbón de contacto se deja luego se quiat facilmente.

5. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

6. Ajuste de la perpendicularidad entre la base y la

cuchilla El ángulo entre la cuchilla y cuchilla y la base, está ajustadooriginalmente de forma que se mantenga a 90°, pero si se pierde tal ajuste, ajustarlo de la forma siguiente: (1) Gire la base hacia arriba (Fig. 12) y afloje el tornillo de mariposa y el perno de mariposa (Fig. 5 (A), Fig. 5 (B)). (2) Cuando aplique una escuadra a la base y apoyándola sobre la cuchilla, girar el tornillo sin cabeza con un destornillador (–) para despazar la base, y ajustar la base y la cuchilla de forma que queden en ángulo recto entre sí.

7. Lista de repuestos

A: N°. ítem B: N°. código C: N°. usado D: Observaciones PRECAUCIÓN La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. GARANTÍA Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi. OBSERVACIÓN Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Medición del nivel de potencia de sonido ponderado A: 110 dB(A) Medición del nivel de presión de sonido ponderado A: 99 dB(A) Duda KpA: 3 dB(A) Utilice protectores para los oídos. Valor medio cuadrático ponderado típico de aceleración: 2,5 m/s

2) Segurança eléctrica

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
