Marca	Hotpoint-Ariston
Modelo	FTGHG 751DHA(BK)LPG
Categoria	Fogão a gás embutível
Tipo de energia	Gás (G30/G31, adaptável a gás natural)
Número de queimadores	4 (1 Rápido, 2 Semi-rápido, 1 Auxiliar)
Potência do queimador Rápido	2,60 kW
Potência do queimador Semi-rápido	1,75 kW
Potência do queimador Auxiliar	0,90 kW
Alimentação elétrica	220-240 V ~ 50/60 Hz
Dimensões (L x P x A)	750 x 510 x 50 mm (estimativa)
Peso líquido	Aproximadamente 12 kg
Acendimento	Eletrônico integrado nos botões
Segurança	Dispositivo de segurança anti-extinção (chama)
Material da superfície	Aço inoxidável / esmalte
Grelhas	Ferro fundido, removíveis
Limpeza	Queimadores e tampas removíveis, limpeza com água quente e detergente neutro
Manutenção das torneiras	Deve ser confiada a um técnico credenciado
Peças de reposição disponíveis	Injetores, juntas, torneiras, velas de ignição
Índice de reparabilidade	Não informado
Tipo de instalação	Embutível (classe 3)
Normas	CE, diretiva de baixa tensão, compatibilidade eletromagnética, gás
Garantia	2 anos (peças e mão de obra)

Perguntas frequentes - FTGHG 751DHA(BK)LPG HOTPOINT-ARISTON

Como acender um queimador?

Pressione completamente o botão correspondente e gire-o no sentido anti-horário até a posição máxima. Mantenha pressionado por 2-3 segundos até a chama acender. Se o acendimento eletrônico estiver integrado, a faísca ocorre automaticamente.

O que fazer se a chama apagar acidentalmente?

Gire imediatamente o botão para a posição desligado e aguarde pelo menos 1 minuto antes de tentar reacender. Isso permite que o gás residual se dissipe.

Pode-se converter o fogão para gás natural?

Sim, o aparelho pode ser adaptado para gás natural (I2E+ para Bélgica). É necessário substituir os injetores e ajustar o ar primário. Esta operação deve ser realizada por um técnico credenciado.

Quais diâmetros de panelas usar?

Use recipientes adequados para cada queimador: Rápido (24-26 cm), Semi-rápido (16-20 cm), Auxiliar (10-14 cm). As panelas devem ter fundo chato e estar centralizadas no queimador.

Como limpar os queimadores?

Remova as grelhas, as tampas e os queimadores. Lave-os à mão com água quente e detergente não abrasivo. Verifique se os orifícios não estão obstruídos. Não coloque as tampas na máquina de lavar louça.

O que fazer se um queimador não acender?

Verifique se não há corte de gás ou eletricidade. Certifique-se de que os orifícios dos queimadores não estão entupidos e que as peças estão montadas corretamente. Se o problema persistir, entre em contato com o serviço pós-venda.

A mesa de cozimento é segura para crianças?

O aparelho fica muito quente durante o funcionamento. Crianças menores de 8 anos devem estar sob supervisão constante. Os botões não são traváveis, mas é aconselhável não deixar as crianças sem supervisão.

Qual é a distância mínima entre o exaustor e a mesa?

O exaustor deve ser instalado a pelo menos 650 mm acima da mesa de cozimento. Se houver armários altos adjacentes ao exaustor, eles devem estar a pelo menos 420 mm da bancada.

Pode-se usar um limpador a vapor?

Não, nunca use limpador a vapor ou de alta pressão. Isso pode danificar o aparelho. Use um pano macio e detergente neutro.

Como obter peças de reposição?

As peças de reposição (injetores, juntas, torneiras) estão disponíveis no serviço pós-venda Hotpoint-Ariston. Prepare o modelo e o número de série do aparelho.

MANUAL DE UTILIZADOR FTGHG 751DHA(BK)LPG HOTPOINT-ARISTON

Instruções para a utilização

PLANO

Indices

Instruções para a'utilisation:1

Adverténcias,5

Assistência,9

Descrição do aparecido, 11

Instalacao,40

Inicio eutilização,44

Precauçôes e conselho,44

Manutenção ecretados,45

Anomalias e soluções,45

BE

Deutsch

ATENÇÃO: Este aparecido e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser viigiadas. O presente aparecido pode serutilizzato por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente viigiadas ou caso tenham recebido instruções em relaço ao uso do aparecido de forma segura e tenham conheimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇA: Deixar um fogão com gordura e oleo sem vigilência pode ser perigos o provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superficies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em precisión por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

BE

Hinweise

• o tipo de avaria
• o modelos da boa (Mod.)
• o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista deconjunto

Os QUEIMADORES são de diferentes tamanhos e potencias. Escolha o mais adequado ao diametro do recipient e serutilrado.
- Selectores de commando dos QUEIMADOS ES A GÁS para a regulaçao da chama ou da potência.
- Vela para acender os QUEIMADOS A GÁS permite o acendimento automatico do queimador escolhido.
- DISPOSITIVO DE SEGURANCA no caso em que a chama se apague acidentalmente, interrompe a saida do gás.

! Inserir a vela de ignicao na fenda maior.

BE

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lembrar-se do segunte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapassem o fundodos recipientes.
• Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar o tipo de queimador, consultar os desenhospresentados no paragrafo "Caracteristicas dos queimadores e dos bicos".

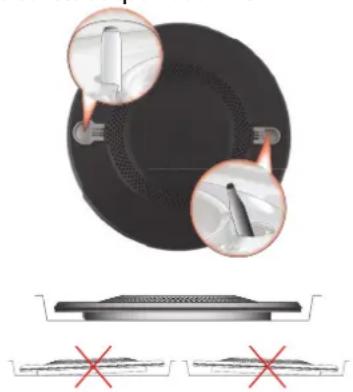

Posicionamento correto do queimador FTGH

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permanece com o aparecido para informar o novo proprietário sobre o funciona o sobre as respectivas advertências.

! Leia com atenção as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).
! A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objects.
! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posão de Normas em vigor. Devem ser observados os següentes requisitos:

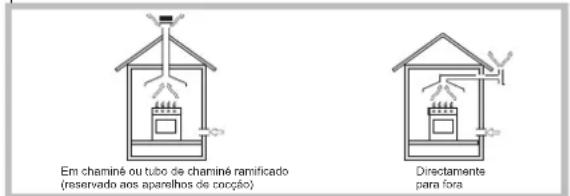

- O local deve prever umsystemadeescarga para o externodumfos de combustao,realizado mediatinguma capa ou umventilador eletrico que entre automaticamente emfuncao cada vez que se acender o aparelho.

• Na cozinha deve havemystemaquepobliteumfluxoarde necessario parauma combustao regular.O fluxo de ar necessario a combustao nao deveser inferiora 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio atraves de um tubo deleo menos 100cm^2 de secaoutil que nao se entupa acidentalmente.

OutroSYSTEMaposivel,seria o de capturar o ar em forma indirecta,a partir de locais adjacentes que naoconstituiampartescomunsdo imóvel,ambiente compergo de incência,nem quartos de dormir,que possou umconduto de ventilação comunicadora comaparte externa.

• Uma'utilisation intensa e prolongada do aparecido pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou umsystema mais eficaz,umentando a potência de aspiração mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devempossuar aberturas para fora, de maneira que possibitem o escoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP,mesmo vazios ou parcialmente cheiros, não devem ser instalados nem

guardados em Lugares ou vao s nivel mais baixo do que o solo (caves etc.). E oporunodeerixar na cozinha apenas o cilindro sendoutilizarado, colocado de maneira a nao ser sujeito a accao directa de fontes de calor (formos, chamins, esquentadores etc.) capazes de chegar a temperatas superiores a 50^

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguides regras:

• Osmoves situados ao lado, com alta superior aquela do plano de travailho, devem ser situados ao menos 200~mm do bordo do mesmo plano.
• Os expoustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios expoustores e, em todo o caso, a uma distência minima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma alta minimado top de 420 mm (veja a figura).

• O não do mover devara ter as medidas indicadas na figura.
  Há ganchos prendedes que possibilitam prender o plano sobre um top desde 20 até 40~mm de espessura Para prender bem o plano é aconselhovel utilizes todos os ganchos que houver.

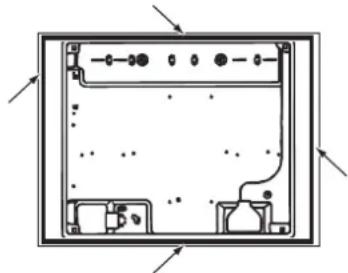

• Antes de realizar a fixação do tempo, posicionar a guanência (fornecida) ao longo do perímetro do plano, da maneira aparecada na figura.

Esquema para prender os ganchos

Posão do gancho Atrás para H=40mm

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre umorno de encaixar, é necessário inserir um painel demadeira como isolamento. O mesmo deverá ser posicionado a uma distança minima de 20~mm da parte inferior do plano.

Ventilacao

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferivel instalar oorno de maneira que apoie-se sobre das ripas de madeira, ou sobre uma tábia com uma abertura deleo menos 45 x 560 mm.(veja as figuras).

! É possével instalar o plano somente sobre fornos de encaixeequipados com ventilação de arrefecimento.

Ligação eletrica

Os planos equipados com cabo de alimentacao de tres polos são predispostos para o functimento com uma corrente alternada na tensao e a frequencia de alimentacao indica na placar de identificacao (situada na parte inferior do plano). A ligation a terra do cabo distinguise-se pelas cores amarel o-verte. No caso de instalacao acima de um forno de encaixar, a ligation eletrica do plano e a do forno precisam ser realizadas separamente,cka por razoes de seguranca elcstricta,sea para facitar um eventual remoacao do forno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a cargo indica na placac de identificacao.No caso de una ligaao directa a rede, sera necessario interpol, entre o aparelho e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3mm .na dimenso certa para a cargo e em conformidade com as normas em vigor (a ligaao a terra nao deve ser interrompida pelo interruptor). O cabo de alimentacao deve ser colocado de maneira que em nenhum punto ultrapasse de 50^ a temperatura do ambiente.

! O&Técnico instalador é responsavelPGA realizaçao certa da ligação electrica e da obediência das regras de seguranca.

Antes de effetuar a ligação, certificque-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;

• a tomada tenha a capacidade de suportar a energia de potência da boa, indica na placu de identificacao;

• a tensão de alimentação está entre os values da placá de identificacao;
• a tomada sera compatível com a ficha do aparecido. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas multiplas.

!DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituido somente por tecnicos autorizados (veja a Assistencia Técnica).
! A Empresa exime-se de qualquer responsabilitadse estas regras nao forearm obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente antes controlado que o mesmo esteja regulado para o tipo de gás com o qual sera alimentado.

! Para garantir um Functionamento seguro, uma utilização de energia apropriad e maior duração da aparenhagem, assegurar-se que a pressão de alimentação respeite os values indicados naanela 1 “Caracteristicas dos queimadores e dos bicos”.

Ligação com tubo rigido (cobre ou aço)

! A liação doSYSTEMA de gás deve ser realizada de maneira a não provocar solicitações de nenhum@genero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarânção. Se for precisely girar a equipe está absolutamente necessário trocar a guanção de pedação (fomecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexivel de aço inoxidavel de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica. A instalaçãodestes tubosdeve sereffectuada de maneira que o seu comprimento, em condiçõesde maxima extensão, não sera mayor de 2.000mm .Quando aligacao estiver terminada,assegure-se de que o tubo metalicoflexivelnaincemetacdo comaspartesmoleisou fiqueamassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarimões de retençao em conformidade com os regulamentosnationais em vigor.

Controle daVEDAÇAO

! Ao terminar a instalacao controlar aVEDAco de todas as juntasutilizando umasolucao de sabao e nuncauma chama.

Adaptação aos gás G30

!Esta operação deve ser efectuada por um专业技术o autorizzato nel fabricador.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se acha nos)nossosCentros de Assistência Tecnica.

PT

! Se a pressão do gás utilizao for窗外 (ou variavel) daquela prevista, é necessario instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionalis em vigor).

PLACA DAS CARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguintes Direcitas da Comunidade Europeia: -2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores 修改oes -2004/108/CE de 15/12/04 (Compatibility Electromagnética) e posteriores 修改oes -93/68/CEE de 22/07/93 e posteriores 修改oes -2009/142/CE de 30/11/09 (Gás) e posteriores 修改oes -2012/19/UE e posteriores 修改oes.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrando a Direiva 2009/125/CE. Regulamento EN 30-2-1

Characteristicas dos queimadores e bicos

Tabla 1					Gás Líquido G31**		Regulação do ar primário dos queimadores G31	Gás Líquido G30***		Regulação do ar primário dos queimadores G31
Quemador	Diámetro (mm)	Potência tírmica kW (p.c.s.*) Nomin. Reduz.		By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacid.* g/h	(mm)	Bico 1/100 (mm)	Capacid.* g/h	(mm)
Rápido (R)	157	2.60	1.00	52	80	186	3,70	80	189	7,10
Semi Rápido (S)	132	1.75	0.80	45	65	125	2,60	65	127	4,00
Auxiliar (A)	110	0.90	0.50	35	48	64	2,20	48	65	3,50
Presiones de suministro	Nominal (mbar)				37			28-30
	Minima (mbar)				25			25
	Máxima (mbar)				44			35

A 15^ e 1013,25 mbars-gas seco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kg

FTGHL 751 D/IX/HA LPG

PT

Inicio e uso

! Em cada selector está indentada a posicao do queimador de gás correspondente.

Queimadores a gás

O queimador eschhido pode ser regulado mediante o respectivo botao da mesma parte:

• Apagado

Maximo

Minimo

Para acender um dos queimadores, aproximar a ele uma chama ou um acendedor, premer até o fundo e girar o respectivo Manipulo no sentido anti-horário até a posicao de maior potência. É preciso manter o Manipulo premido duranteerca de 2-3 segundos, até que se aqueça o disposito que mantém automaticamente a chama acesa. Alguns modelos são dotados de acendedor integrado internamente ao botão, neste caso contém o disposito para acender. Para acender o queimador escolhido basta premer até o fundo e girar o respectivo Manipulo no sentido anti-horário até a posicao de maior potência e mantê-lo premido até que se acenda.

! Se apagar-se acidentalmente a chama do queimador feche o botao de comando e tente acender novamente somente antes um minuto no微量元素.

Para apagar o queimador é necessário rodar o selector (correspondente ao*símbolo “●”) na direção hora é até que se apague.

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasssem o fundodos recipientes.
• Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diâmetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar o tipo de queimador, consultar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

Posicionamento correto do queimador FTGH

• Para a maior estabilitadde, verifie se os suportes dos recipientes de cozedura está posiconados corretamente e se cada recipiente está centrado no queimador.

• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.

• Posicao as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dienteiro do plano de cozedura.

O aspecto mais variavel em termos de estabilitadedeaspanelasdependenamaoria das vezedesapripiana panela (oudo seu posicionamento durante o uso).PANELAS bem equilibradas,com fundoplano,centradas no queimador e com as

pegas alinhadas com uma das linhas da greha oficialmente a maior estabilitad.

Precauções e conselhos

! Este aparecido foi projectado e fabricado em conformidade com as normas internzonais de seguranca. Estas advertencias são fomecidas por razoes de seguranca e devem ser lidas com atencao.

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os apareiros a gás funçãoarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicaoamento" no momento da instalação".
• As instruções são validas somente para os paises de destino para os quais os símbolos constam no livrete e na placá de identificação do aparelho.
• Este aparecido foi concebido para utilizesçao de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigo do exposto a chuva e temporais.
• Não toque na区内 se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrzoáveis.
• Não tape as aberturas de ventilação e de eliminacao de calor.
• Assegure-se sempre que os selectores estejam na posicao "I"C" quando não estiver a utilizez o aparelho.
• Não puxe pelo cabo para deslagar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desigado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Tecnica (veja a Assistência Tecnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para fazer batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eletrica não estiverem quentes.
• Não utilize panelas instáveis ou deformadas.

• Não é previsto que este aparelho sera utilizesdo por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalis, por pessoas inexperientes ou que não tenham familiaridade com o produits, a não ser que sera vigiadas por uma pessoa responsavel pela sua segurarça ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho.

• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsystema de commando à distência分开.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de residuos de aparelhos electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparelhos desactualizados devem ser recolhidos separatamente para optimar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O símbolo constituído por um contentor de fixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recôna separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacaoreferente ao local apropriadonoonde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhoar os seu alimentos emANELas ou caçarolas fechadas com tampas bem ajustadas e uso o minimo de agua possivel. Cozinhoar com a tampa aberta,aumentará,aumentará ortemente oconsumo de energia.
• Usar exclusivamente panelas e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dua vezes mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacionelectrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de vidro, devem ser limpas com agua quente e uma solucao neutra.
• As superficies em aço inoxidavel podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com these durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com agua quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de aço inoxidavel.
• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.
• Não utilizeiros abrasivos ou corrosivos, produits de limpeza à base de cloro, ou esfregões da louça.
• Não utilize aparhos de limpeza a vapor.
• Não utilize Produtos inflamáveis.
• Não deixe substancias acidas ou alcalinas, tais como vinagre, mostarda, sal, acúcar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.

• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.

• Limpe-osmanualmente comágua quente e detergente não abrasivo,removendo qualisquerresiduoad alimentos everificando se nenhum dos orificiosdo queimador está entupido.

• Enxague e seque.
• Tome a colocar os queimadores e as tampas corretamente nos respetivos locais.
• As tampas não devem ser colocados na区内 de lavar para fazer a opacificaçao da parte de alunico.
• Quando tornar a colocar as grelhas, certifique-se de que a area onde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro elétrico e disposito de segurar, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentlye, se necessario, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retrados com um palito ou uma agulha.

! Para fazer danIFICar o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados..

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma tomeira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a tomeira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejanos o que é possível fazer. Antes de mais nada, verifique que não Hajia interruptões nas redes de alimentação de gás e electricidade, especialmente se as tomeiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não tem sido entupados os furos de saída do gás do queimador.
• Não estou instalados correctamente todos os componentes moveis que compoem o queimador.
• Ha correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segança.

Foi controlo se:

• O botão não foi premido às��o;.
• Não FOI征求意见 é acredite alegação doamento de proteção de ativação.
• Não estou entupidos os furos de saída do gás em correpondência ao disposito do segurar.

O queimador em posicao de minimo nao permanece aceso.

Foi controlo se:

• Estado entupidos os furos de saída do gás.
• Ha correntes de ar nas proximas do plano.
• A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

Cepillar

Escovar

Borstelen

Fircalayin

PpOuHCTnTb 电ETKo

UeTkAmEHtaaay

Bouptoia

Ocistitkartacem

Bürsten

Kefelès

Wyczyscic szcztoka

Periati

Ocistit kefou

Nuvalykite sepeteliu

Notirit

Harjata

1977 7

Fregar

Esfregar

Poetsen

Ovalayin

Iopepeb

blckbnyay

Tpiipio

Otrit

Reiben

Dorzsoles

CzySci pocierajac

Frecati

Otierat

山

Patrinkite kempinele

Paberzt

Hooruda

Enjuagar

Enxaguar

Spoelen

Durulayin

OnolochyTb

Wao

三εβγαλμα

Oplachnout

Absplen

Öblités

Splukac

Clàti

Oplachnut

L_ 1 = 83

Nemirkykite

Nemerc

Loputada

1900

No remojar

Sem amolecimento

Niet weken

Islatmayin

Бe3ЗамачиBaHnЯ

Cyra manbin KOIOFA 6OJMaNdbI

Ox i oulaogaa

Nenamáčet

Nicht einweichen

Nincs aztatas

Nie namaczać

Fara'inmuiere

Nenamáča

Nuplaukite

Noskalot

Mitte leotada

Secar

Secar

Drogen

Kurulayin

BbicyuNTb

Kenripy

Στέγνωμα

Osusit

Trocknen

Szárítás

Wytrzech do sucha

Uscati

Osusit

Nušluostykite

Noslaucit

Kuvatada

山

Installation
