FTGHG 751DHA(BK)LPG - Cocina HOTPOINT-ARISTON - Manual de uso y guía de instrucciones gratis

Marca	Hotpoint-Ariston
Modelo	FTGHG 751DHA(BK)LPG
Categoría	Cocina de gas empotrable
Tipo de energía	Gas (G30/G31, adaptable gas natural)
Número de quemadores	4 (1 Rápido, 2 Semi-rápido, 1 Auxiliar)
Potencia quemador Rápido	2,60 kW
Potencia quemador Semi-rápido	1,75 kW
Potencia quemador Auxiliar	0,90 kW
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Dimensiones (L x P x A)	750 x 510 x 50 mm (estimación)
Peso neto	Aproximadamente 12 kg
Encendido	Electrónico integrado en las perillas
Seguridad	Dispositivo de seguridad anti-extinción (llama)
Material de la superficie	Acero inoxidable / esmalte
Rejillas	Fundición, extraíbles
Limpieza	Quemadores y tapas desmontables, limpieza con agua caliente y detergente neutro
Mantenimiento de las llaves	Confiarlo a un técnico autorizado
Piezas de repuesto disponibles	Inyectores, juntas, llaves, bujías de encendido
Índice de reparabilidad	No comunicado
Tipo de instalación	Empotrable (clase 3)
Normas	CE, directiva baja tensión, compatibilidad electromagnética, gas
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - FTGHG 751DHA(BK)LPG HOTPOINT-ARISTON

¿Cómo encender un quemador?

Presione completamente la perilla correspondiente y gírela en sentido contrario a las agujas del reloj hasta la posición máxima. Manténgala presionada durante 2-3 segundos hasta que la llama se encienda. Si el encendido electrónico está integrado, la chispa se produce automáticamente.

¿Qué hacer si la llama se apaga accidentalmente?

Gire inmediatamente la perilla a la posición de apagado y espere al menos 1 minuto antes de intentar volver a encender. Esto permite que el gas residual se disipe.

¿Se puede convertir la cocina a gas natural?

Sí, el aparato se puede adaptar a gas natural (I2E+ para Bélgica). Es necesario reemplazar los inyectores y ajustar el aire primario. Esta operación debe ser realizada por un técnico autorizado.

¿Qué diámetros de ollas usar?

Utilice recipientes adecuados para cada quemador: Rápido (24-26 cm), Semi-rápido (16-20 cm), Auxiliar (10-14 cm). Las ollas deben tener fondo plano y estar centradas en el quemador.

¿Cómo limpiar los quemadores?

Retire las rejillas, las tapas y los quemadores. Lávelos a mano con agua caliente y un detergente no abrasivo. Verifique que los orificios no estén obstruidos. No ponga las tapas en el lavavajillas.

¿Qué hacer si un quemador no se enciende?

Verifique que no haya corte de gas o electricidad. Asegúrese de que los orificios de los quemadores no estén obstruidos y que las piezas estén correctamente montadas. Si el problema persiste, contacte al servicio postventa.

¿La placa de cocción es segura para los niños?

El aparato se calienta mucho durante el funcionamiento. Los niños menores de 8 años deben estar bajo supervisión constante. Las perillas no son bloqueables, pero se recomienda no dejar a los niños sin supervisión.

¿Cuál es la distancia mínima entre la campana y la placa?

La campana debe instalarse al menos a 650 mm por encima de la placa de cocción. Si hay elementos altos adyacentes a la campana, deben estar al menos a 420 mm de la superficie de trabajo.

¿Se puede usar un limpiador a vapor?

No, nunca use un limpiador a vapor o de alta presión. Esto podría dañar el aparato. Use un paño suave y un detergente neutro.

¿Cómo obtener piezas de repuesto?

Las piezas de repuesto (inyectores, juntas, llaves) están disponibles en el servicio postventa de Hotpoint-Ariston. Prepare el modelo y el número de serie del aparato.

MANUAL DE USUARIO FTGHG 751DHA(BK)LPG HOTPOINT-ARISTON

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1

Advertencias,4

Asistencia,8

Descripción del aparato, 10

Instalacion,33

Puesta en funciona y uso,37

Precauciones y consejos,37

Mantenimiento y cuidados,38

Anomalías y SOLUTIONES,38

English

ATENCION: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evaporar tocar los elementos calentadores. Mantenga alejados a los niños menos de 8 años si no son continually vigilados. El presente aparato pueda ser utilizado por niños mayores de 8 años y por personas con capacities físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encontrarán bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden losPEGROS relacionados con el本身就是. Los niños no deben hacer con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCION: Dejar un quemador con grasas o aceites sin vigilanciauede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua,se debe apagar el aparato y cubrir la llama, por exemple, con una tapa o con una manta ignifuga.

ATENCION: Riesgo de incendio: nocede objetos sobre las superficies de cocción.

No utilise nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales liquidos presentes sobre la tapa antes deAbrirla.No cierra la tapa de vidrio (si existe) cuando los quemadores o la placaléctrica todas esta está calientes.

El aparato no se debeponer enfunctionamento a lostramvesdeuntemporizadorexterno odeun systema de mandoa distancia.

ATENCION: el uso de protecciones inapropiadas de la placacde coccionpuedevocar accidentes.

PT

Advertências

• El tipo de anomalía
• el modelo de laquina (Mod.)
• el número de série (S/N)

Esta informacion se encuesta en la placar decharacteristicas ubicada en el aparato y/o en el embalaje.

La?singulariteinformacionesvalida solo paraEspana.

Para Others paises de haber hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicondial de
- Piezas y componentes
- Mano deILA de los先进技术
- Desplazamente a su domicilio de los先进技术

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de assistencia的技术ica (SAT)

Llame al 902.133.133 y nuestros技术和 intervénzan con rapidez y eficacia, devolviendo el electrodomestico a sus condiiones optimas de funcionaimiento.

En el SAT encontrará recambios, accesorios y productos espécíficos para la limpieza y mantenimiento de su electrodométrico aPRECOS competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Comunique:

Descripción del aparato

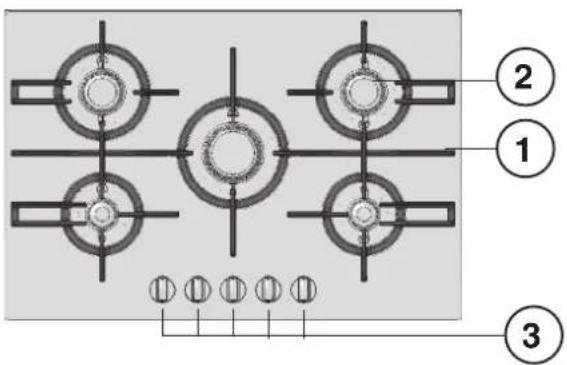

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCION
2. QUEMADORES A GAS
3. Mandos de los QUEMADORES A GAS
4. Bujia de encendido de los QUEMADORES A GAS

5. DISPOSITIVO DE SEGURIDAD

6. QUEMADORES A GAS: son deDistinctas dimensiones y potencias. Elijasiempe el mas adecuado para el diametro del recipiente que va autilizar.

7. Mandos de los QUEMADORES AGAS para la regulación de la llama o de la potencia.
   Bujia de encendido de los QUEMADORES AGAS: permite el encendido automatico del quemador.
   DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrupme la calidad de gas.

! La bujía de encendido se colocata en el orificio más grande.

PT

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES DE GÁS
3. Manipulos de commandos que IMADORES A GÁS
4. Vela para acender os QUEIMADORES A GAS
5. DISPOSITIVO DE SEGURANÇA

! Es importante conservar este manual para poder consulitarlo en todo momento. En caso de vente, de cesión o de mudanza, verifique que permanzeca+junto al aparato para informar al nuevo propietario sobre su funciona y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante informacion sobre la instalacion, el uso y la seguridad.

Colocacion

! Los embalajes no son juguetes para niños y se deben eliminar restrumatando las normas para la recoleccion de residuos (ver Precauciones y consejos).

! La instalación se debe realizarshipsiguiendoestas instrucciones y por personal profesionalesmente calificado. Una instalacion incorrecta peutecrear daños a personas, animales o cosas.

! Este aparato可以选择 ser instalado y funciona solo en lugares ventilados permanentemente, de acuerdo a las prescricciones de las Normas Nacionales en vigencia. Deben ser observados los siguientes requisitos:
- El ambiente debe poseer un Sistema de descarga de los humos de la combustion al exterior,utilizinguna campana o un electroventilador que entre automatically en functionamento cada vez que se enciende el aparato.

• El ambiente debe poseer un sistema que permita la entrada del aire necessario para una combustion normal. El caudal de aire necessario para la combustion no debe ser inferior a 2m^3 /h por cada kilovatio (kW) de potencia instalada.

El sistemas可以把unarire del exterior del edificio através de un conductor de 100cm^2 1 comominimo,de seccionutilde mode que nocoulda serobstruidoaccidentalmente.

Tambienpuedehacerlo de manera indirecta,
desiderambienteadjacentesqueposean un
conductodeventilacionhaciaelexterior,como
sedescribemasarriba,yque no sean partes
encomudel inmuable,ambienteconpeligro
de incendio o dormitorios.

• Un uso intensivo y prolongado del aparato pueda requisir una aireación suplementaria, por exemple, la aperture de una ventilana o una aireación más eficaz AUGMENTADA LA POTencia DE ASPIRACION MECAÑICA YA existente.
• Los gases de petróleo liceados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacía el exterior para permitir la evacuation desde abajo de eventuales escapes de gas. Además, las

botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del sueño (sótanos, etc.) Es conveniently conservar en el ambientesole la botella que se está utilizing, colocada de modo que no quede expuesta a la'action directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces deellarla a temperatas superiores a 50^

Empotramiento

Para una correcta instalacion de la encimera se deben observar las siguientes precauaciones:

• Los muebles situados a un costo, cuya alta supere la de la superficie de trabajo, deben estar situados a 200 mm., como minimum, del borde de la mesma.
• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instruccion de las mismas, siempre manteniendo una distancia minima de 650~mm (ver la figura).
• Coloque los amarios de pared adyacentes a la campana a una alta minima desdela superficiede trabajo,de 420~mm (verla figura).

Siempre que la encimera se instale debajo de un armario de pared, esteultimatedeferamanteneruna distancia minima de la superficie de trabajo de 700~mm

• El espacio para el mueble deben tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permitenajar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijación de la encimera, es acontejal要用 todos los ganchos que se suministran.

• Antes de proceder a la fijación a la encimera, colque la junta (suministrada con el equipo) a lo largo del perimetro de la placá de coccción como se representa en la figura.

Esquema de fijación de los ganchos

Posicion del gancho para Posicion del gancho para superficies H=20mm superficies H=30mm

Adelante

Posicion del gancho para Atras superficies H=40mm

! Use los ganchos contentsados en el "paquete de accesorios"
- Cuando la encimera no se instale sobre un homo empotrado, es necessario introducir un panel de madera como aislamento. El本身就是 colocarse a una distancia minima de 20mm de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireacion es requisite eliminating la pared posterior del hueco para el homo. Es preferible instalar el homo apoyo sobre dos listeles de madera o sobre una superficie continua queonga una abertura de 45 × 560 ~mm como minimum (ver las figuras).

! Es possible instalar la encimera solo sobre homos empotrados dotados de ventilacion.

Conexión electrica

Las encimeras que poseen cable de alimentacion tripolar, se fabrican para funcionar con coriente altema, a la tension y fecuencia de alimentacion indicadas en la placac de caracteristicas (ubicada en la parte inferior de la encimera). El conductor de puesta a Tierra del cable se distinguue por los colores amarillo-verde. Cuando se realiza la instalacion sobre un homo empotrado, la connexion elctrica de la encimera y la del homo se deben realizar por separado, ya sea por razones de seguidad elctrica, como para facilitar la eventual extracion del homo.

Conexión del cable de alimentación electrica a la red

Instale en el cable un enchufe normalizo para la energia indicada en la placado decharacteristicas.

En el caso de connexion directa a la red, esnecessary interponer entre el aparato y la red, un interruptor omnipolar con una distancia minima entre los contactos de 3mm , dimensionado para esta energia y que responda a las normas vigentes (el conductor de tierra no debe ser interrupcido por el interruptor). El cable de alimentacion electrica se debe colocar de modo tal que no alcance en ningun punto una temperatura que supere en 50^ la temperatura ambiente.

! El instalador es responsable de la correcta connexión electrica y del accomplishment de las normas de seguridad.

Antes de efectuar la connexion verifique que:

• la toma tengá conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la energia maxima de potencia de la energia indicada en la placce de caracteristicas;

• la tension de alimentación electrónica está comprendida bajo el valor de los价值观s.

• el valor de los价值观s es significado en la forma de characetrásticas;
• la toma sea compatible con el enchufe del aparato. Si no es asi, sustituya la toma o el enchufe; no utilise prolongaciones ni conexiones multiples.

! Una vez instalado el aparato, el cable electrico y la toma de corrente deben ser fácilmente accesibles.

! El cable no debrs sufrir pliegues ni compresiones.
! El cable debe ser revisado periodically y sustituido solo por技术和 autorizados (ver Asistencia).
! LaEmpresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

La conexión del aparato a la tuberia se deben efectuar de acuerdo a lo prescripto por las Normas Nacionesales vigentes, solo afterwards de haber verificado que el本身就是 regulado para el tipo de gas con el cui sera alimentado G31-37mbar o G30-30mbar (gas liquido).

! Para un funciona bajo, un adecuado uso de la energia y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los values indicados en la tabla 1 "Caracteristicas de los quemadores e inectores".

Conexión con tubo rigido (cobre o acero)

! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato.

En el tubo de alimentacion del aparato se encuesta una union en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necessario girar la union, sustituya siempre la junta estanca (suministrada con el aparato). La union de entrada de gas al aparato es roscada 1/2 gas macho cilindrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilindrico. La colocacion de dichos tubos se debe efectuar de modo tal que su longitud en conditiones de maxima extension, no sea mayor que 2000~mm . Una vez realizada la connexion, verifique que el tubo metalico flexible no permanece en contacto con partes moviles o no quede aplastado.

! Utilice exclusivamente tubos y juntas estancas conformes a la Nomas Naciones en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones realizando una solución jabonosa pero nunca una llama.

Adaptación a G30 gas

!Esta operation la debe efectuar un technician autorizo por el fabricante.

! Al finalizar la operation, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utiliser, disponible en nuestros Centros de Asistencia Técnica.

! Cuando la presión del gas realizado sea Distinta de la prevista (o variable), es必需ario instalar, en la tuberia de entrada, un regulator de presión conforme con las Normas Naciones en vigencia.

PLACA DE CARACTERÍSTICAS
Conexiones electricas	ver planta de característica
CE	Este aparato es conforme con las siguientes Nomanas Comunitarias: -2006/95/CE del 12/12/06 (Baja Tensión) y posteriores modificaciones -2004/108/CE del 15/12/04 (Compatible Electromagnética) y posteriores modificaciones -93/68/CEE del 22/07/93 y posteriores modificaciones. -2009/142/CE del 30/11/09 (Gas) y posteriores modificaciones -2012/19/UE y posteriores modificaciones successives.
ECODISEÑO	Reglamento (UE) n° 66/2014, por el que se aplicá la Directiva 2009/125/CE. Reglamento EN 30-2-1

ES

\section*{Caracteristicas de los quemadores e injectores}

Tabla 1

							quemadores G31			quemadores G30
Quemador	Diametro (mm)	Potencia tírmica kW (p.c.s.*) Nomin. Reduc.		By-pass 1/100 (mm)	Pico 1/100 (mm)	Capacid.* g/h	(mm)	Pico 1/100 (mm)	Capacid.* g/h	(mm)
Rápido (R)	157	2.60	1.00	52	80	186	3,70	80	189	7,10
Semi Rápido (S)	132	1.75	0.80	45	65	125	2,60	65	127	4,00
Auxiliar (A)	110	0.90	0.50	35	48	64	2,20	48	65	3,50
Presiones de suministro	Nominal (mbar) Minimo (mbar) Máximo (mbar)				37 25 44			28-30 25 35

• A 15°C y 1013,25 mbar-gas seco
  ** Propano P.C.S. = 50.37 MJ/Kg
  *** Butano P.C.S. = 49.47 MJ/Kg

FTGHL 751 D/IX/HA LPG

Puesta en funciona y uso

! En cada mando está indicada la posicion del quemador a gas correspondiente.

Quemadores a gas

El quemador elegido se pueda regular con el mando correspondiente de lasuma眼看:

Para encender uno de losechaos, acercar al mesmo una llama o un encendedor, aplter a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de maximizing potencia. Esnecessarymantener aplteel boton durante 2-3segundosapproximamente hasta que se caliente el dispositivo que mantiene encendida la llama automatically. Algunos modelos estan dotados de encendido integrado bajo del boton, en este caso existe el encendedor. Para encender el mechero elegido es suficienteprimeraprearalfoledoton correspondiente,uego girarlo en sentido antihorario hasta la posión de maxima potencia,manteniendolo aplteadelencidad que se produzca el encendido.

! Si se apagara accidentalmente la llama del quemador, ciderre el mando ywhelming a intentar encenderlo afterwards de 1 minuto, como minimo.

Para apagar el quemador es besoino girar el mando en sentido horario hasta el apagado (correspondiente al significo "●").

• Para Obtener la:maxima estabilidad,asegurar de que los soportes para los recipiententes de cocción estén colocados correctamente y de que cada recipientente se encontrar en posición central sobre el quemador.
• Aseguarse de que los mangos de los recipientes de cocccion esten alineados con una de las barras de apoyo del soporte de los recipientes.
• Colocar los mangos de los recipientes de cocccion de manera tal que no sobresalgan con disrespect al bajo delantero de la encimera.

El aspecto más variable en cuando a estabilidad de las cacerolas a bajo es la cacerola en s (o su colocacion durante el uso). Unas cacerolas bien equilibradas, con fondo plano, centradas sobre el quemador, con el mango alineado con una

barra de la parrilla, ofrecen obviamente la maxima estabilidad.

Precauciones y consejos

! El aparato ha sido proyecto y fabricado en conformidad con las normas internaciones de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leidas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de classe 3.
• Para su correcto funciona, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalacion se respeten los requisitos contentsados en el parrafo correspondiente a la "Colocacion".
• Las instrucciones son validas solo para los País de destino,@cuyos simbolos figuran en el manual y en la placar decharacteristicas.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegado porque es muy peligiosodeerjo expuesto a la lluvia y a las tormentas.
• No toque laquina descalzo o con las manos y pies mojados o humedes.
• El aparato debe serutilado para cocinar alimentos,sole por personas adultas y sugiuendo las instrucciones containidas en este manual.Cualquier other uso (como por exemple: calefacion de ambientes) se debe considerar impropio y,por lo tanto,peligroso. El fabricante nogue serconsiderado responsable por los daños derivados de usos impropios, erroneos e irrazonales.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Controle siempre que los mandos estén en la posicion “ ”/“ ” cuando no se usa el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red electrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén sempre dirigidos hacía dentro de la encimera para evaporar que Sean chocolados accidentamente.
• No cierra la tapa de vidrio (si existe) cuando los quemadores o la placetalectrica todaya está calientes.
• No utilise ollas inestables o deformadas.
• No está previsto que el aparato sea realizado por personas (ninos incluidos) con reducidas capacidades fisicas, sensoriales o mentales, por personas

ES

in expertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños juegen con el aparato.
• El aparato no se debeponer enfuncionamento atravésde un temporizador externo o de un sistemasd mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma lo embalajés podran ser reutilizados.
• En base a la Norma europea 2012/19/UE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomesticos viejos no peuvent ser arrojados en los contentedes municipales habituales; tener que ser recogidos selectivement para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en lahealth humanayel medioambiente.El simbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relacion a la correcta eleminacion de su electrodomestico viejo.

Ahorrar y respetar el medioambiente

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten bien y usen la menorcantidad de agua possible. Cocinar sin la tapa, aumento enormamente el Consumo de energia.
• Utilice ollas y sartenes completeness planos.
• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar una olla a presión, que es dos veces más rápidos y ahora un tercio de la energia.

Mantenimiento y@cuidados

Cortar la corriente electrica

Antes de realizarrialquier operation,desconecte el aparato de la red de alimentacionelctrica.

Limpieza de la superficie de la plac

• Todas las partes esmaltadas y vitrificadas deben limpiarse con agua tibiay una solución de jabon neutro.
  Las superficies de acero inoxidable peuvent mancharse bajo a la cal del agua o al uso de detergentes abrasivos que se dean en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que seSEO.
• Limpie la placá con agua tibia y detergente neutro y sequela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos especialicos para superficies de acero inoxidable.
• Para las superficies de acero inoxidable utilise solo un paño suave o una esponja.
• No utilise productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metalicos.
• No utilise aparatos de limpieza con vape.
• No emplee products inflamables.
• No deja sustancias acidas o alcalinas, como vinagre, mostaza, sal, azucar o zumo de limon sobre la plac.

Limpieza de las piezas de la plac

• Limpie las partes esmaltadas y vitrificadas con un paño suave o una esponja.

• Para limpiarlas, es besoino guitar las parrillas, las tapas y los quemadores.

• Limpie"These accesos a mano con agua tibia y detergente no abrasivo, quite con cuidado los residuos de alimentos y compruebe que las abertas de los quemadores no estan obstruidas.

• Enjuque y seque con cuidado.
  Vuelva colocar los quemadores y las tapas en su situ.
• Las tapas de los quemadores no se deben colocar en el lavavajillas para evaporar la opacificacion de la parte de aluminio.
• Al colocar las parrillas, asegürese de que el airea de las parrillas sobre se apoyan las ollas está alineada con el quemador.
• Los modelos equipados con dispositivo de encendido electrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo de la bujía para asegurar un funcionacorrecto. Compruebe这些东西 elementos con fecuencia y siaría你需要, limpielos con un paño humedo. Los restos de alimentos quemados deben eliminarse con un palillo o una agua.

! Paraatar daños aldispositivo deencendidoelectrico,no loutilice si losquemadoresestánfuera de su alojamento.

Mantenimiento de las llaves de gas

Con el tiempo可以选择 suceder que una llave se bloquee o presente dificultad para girar, en ellos casos seranecessary proceder a la sustitución de dicha llave.

!Esta operation la debe efectuar un technician autorizo por el fabricante.

Anomalías y SOLUTIONES

Puede succeeder que la encimera no funciona o no funciona bien. Antes de llamar al service de assistencia的技术ica, veamos que se pueda hacer. Antes que nada verifie que no hayan interruptions en las redes de alimentacion de gas y electrica, y en particular, que las llaves de gas, aguas arriba del aparato, esten abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificos de salute de gas del quemador está obstruidos.
• Se han colocado correctamente todas las partes moviles que componente el quemador.
  Hay corriente de aire en las cercanias de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.
• No haostenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.
• Están obstruidos los orificios de salute del gas a la alta del dispositorio de seguridad.

El quemador en posicion de minimum no permanece encendido.

Controle si:

• Están obstruidos los orificios de salute del gas.
• Hay corriente de aire en las cercanías de la encimera.
• La regulación del minimum es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente esperfectamente plano.
• El recipiente está centrado en el quemador o en la placá electrolytica.
• Las parrillas fueron invertidas.

ES

- Limpieza del quemador FTGH

1

Cepillar

Escovan

Borstelen

Fircalayin

POnuHCTNTbIeTKoN

UeTkaMeH Ta3aay

Bouptioqa

Očistit kartáčem

Bürsten

Kefelés

Wyczyscic szczotka

Periati

Ocistit' kefou

山

Nuvalykite sepeteliu

NotT

Hariata

17777777

Fregar

Esfregan

Poetsen

Ovalayin

Iopepeb

blckbinay

Tpiipio

Otrit

Reiben

Dörzsöles

Czyscic pocierajac

Frecati

Otierat

Patrinkite kempinèle

Paberzt

Hooruda

Enjuagar

Enxaguan

Spoelen

Durulayin

OnolochyTb

Wao

三εβγαλμa

Oplachnout

Absprülen

Oblités

Splukac

Clàti

Oplachnut

J_ = 1

Nemirkykite

Nemérce

Loputada

150U

No remojar

Sem amolecimento

Niet weken

Islatmayin

Бe3Заманьня

CyfMaMbIN KOFO6OJMaNDbI

Oxipoulaiaqa

Nenamáčet

Nicht einweichen

Nincs aztatas

Nie namaczac

Fara'inmuiere

Nenamáčat

Nuplaukite

Noskalot

Mitte leotada

Secar

Secar

Drogen

Kurulayin

BbicywnTb

Kentipy

Στέγνωμα

Osusit

Trocknen

Szaritas

Wytrzecho sucha

Uscati

Osusit

Nušluostykite

Noslaucit

Kuvatada

1

PT

Instalacao

Se o plano de cozedura for instalado embaixo de una prateleira, estadeeré estarpeloenos a 700~mm do plano de trabajo.
