ZHT611N - Exaustor ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	Zanussi
Modelo	ZHT611N
Uso	Doméstico
Classe elétrica	I (ligação à terra obrigatória)
Tensão de alimentação	230 V ~ 50 Hz
Altura mínima de instalação	650 mm acima do plano de cozimento
Diâmetro do duto de evacuação	120 mm mínimo
Tipo de filtro de gordura	Não lavável, a substituir a cada 2 meses
Tipo de filtro de carvão	Não lavável nem regenerado, a substituir a cada 4 meses (ou mais frequentemente em uso intensivo)
Número de velocidades	3 (mínima, média, máxima)
Iluminação	Sim (comando L)
Manutenção	Limpar com um pano húmido e um detergente líquido neutro
Instruções de segurança	Desligar antes da limpeza; não flambar sob a coifa; respeitar a distância de segurança; assegurar uma ventilação adequada em caso de utilização com aparelhos a gás

Perguntas frequentes - ZHT611N ZANUSSI

Qual é a altura mínima entre a coifa e o fogão?

A distância de segurança mínima entre o plano de cozimento e a coifa é de 650 mm. Se as instruções do seu fogão a gás especificarem uma distância superior, esta deve ser respeitada.

Como limpar a coifa?

Antes de qualquer limpeza, desligue e desconecte o aparelho. Limpe a coifa com um pano húmido e um detergente líquido neutro. Nunca utilize produtos abrasivos.

Com que frequência devem ser substituídos os filtros?

O filtro de gordura (não lavável) deve ser substituído a cada 2 meses. O filtro de carvão ativo (não lavável nem regenerado) deve ser substituído a cada 4 meses aproximadamente, ou mais frequentemente em caso de utilização intensiva.

Posso lavar o filtro de gordura?

Não, o filtro de gordura deste modelo não é lavável. Deve ser substituído regularmente para evitar riscos de incêndio.

A coifa pode ser utilizada com um fogão a gás?

Sim, mas é imperativo assegurar uma ventilação suficiente na divisão. A depressão não deve exceder 0,04 mbar para evitar o retorno dos fumos de combustão.

O que fazer se a iluminação não funcionar?

Verifique se a coifa está ligada à corrente. Se o problema persistir, contacte um serviço de assistência técnica autorizado para a substituição da lâmpada ou reparação.

Como ajustar as velocidades da coifa?

Utilize o comando V para selecionar a velocidade: 0 (paragem), 1 (velocidade mínima silenciosa), 2 (velocidade média), 3 (velocidade máxima para vapores intensos).

A instalação requer uma ligação à terra?

Sim, o aparelho é de Classe I. Uma ligação à terra adequada da instalação elétrica é obrigatória para garantir a segurança.

Posso utilizar a coifa sem evacuação exterior?

A coifa foi concebida para ser ligada a um duto de evacuação. Se desejar uma versão de reciclagem, um filtro de carvão ativo adicional é necessário. Consulte o manual para instalações específicas.

Como eliminar a coifa no fim da vida útil?

Não deite o aparelho no lixo doméstico. Entregue-o num centro de recolha para reciclagem de equipamentos elétricos e eletrónicos (REEE).

MANUAL DE UTILIZADOR ZHT611N ZANUSSI

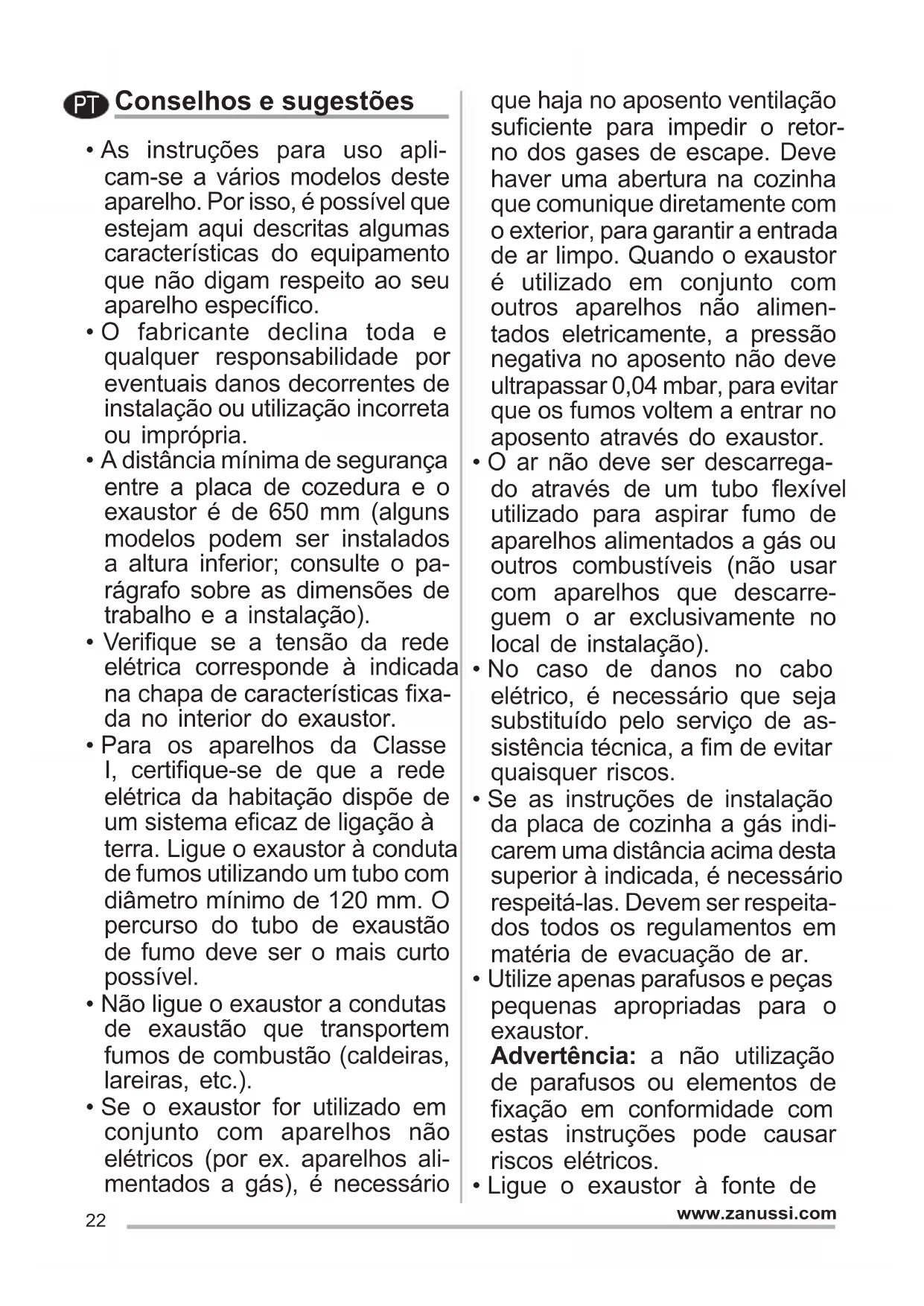

PT Conselhos e sugestões

• As instruções para uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não digam respeito ao seu aparelho específico.
• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes de instalação ou utilização incorreta ou imprópria.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra. Ligue o exaustor à conduta de fumos utilizando um tubo com diâmetro mínimo de 120 mm. O percurso do tubo de exaustão de fumo deve ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), é necessário

que haja no aposento ventilação suficiente para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor.

• O ar não deve ser descarregado através de um tubo flexível utilizado para aspirar fumo de aparelhos alimentados a gás ou outros combustíveis (não usar com aparelhos que descarreguem o ar exclusivamente no local de instalação).
• No caso de danos no cabo elétrico, é necessário que seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.
• Se as instruções de instalação da placa de cozinha a gás indicarem uma distância acima desta superior à indicada, é necessário respeitá-las. Devem ser respeitados todos os regulamentos em matéria de evacuação de ar.
• Utilize apenas parafusos e peças pequenas apropriadas para o exaustor.

Advertência: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

energia através de um interruptor bipolar com, pelos menos, 3 mm de distância entre os contactos.

Uso

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.
• Não cozinhe flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiados e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser

realizadas por crianças, a não ser que sejam vigiadas.

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e sob instrução de pessoa responsável pela incolumidade delas.
• "CUIDADO: As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura."

Manutenção

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

- Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de corrente, antes de realizar qualquer serviço de manutenção.

- Limpe e/ou substitua os filtros, respeitando os intervalos espe-

cificados pelo fabricante (perigo de incêndio).

- Se a limpeza do exaustor não for realizada de acordo com as instruções dadas, há risco de incêndio!

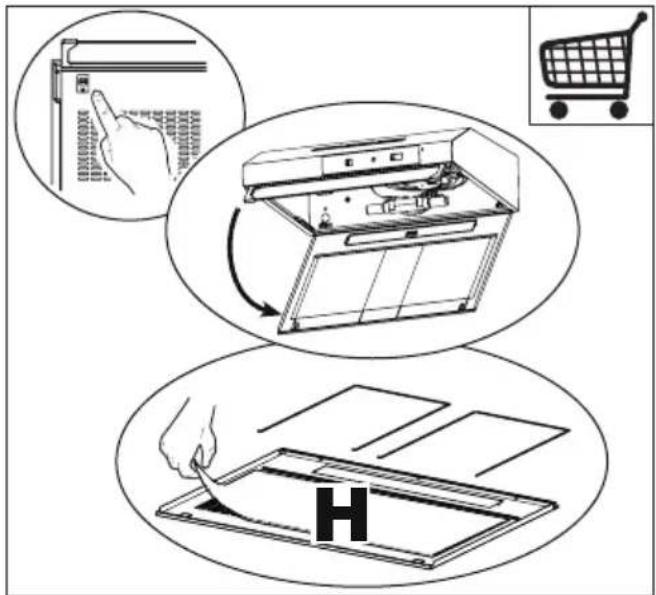

- Não pode ser lavado e, em média, deverá ser substituído de dois em dois meses (H).

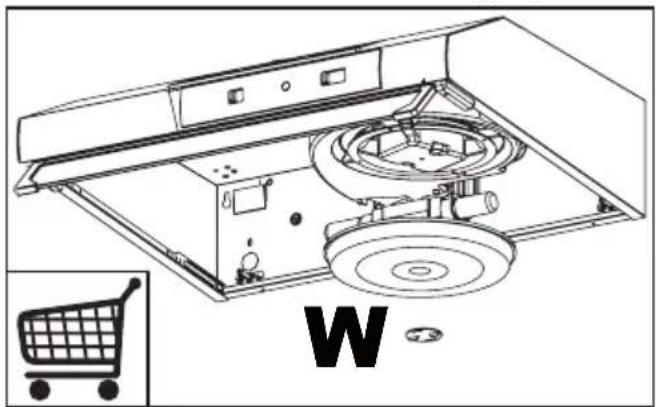

- O filtro de carvão ativado não lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

Comandos

L

Luzes Liga e desliga a Iluminação

V

Velocidade Determina a velocidade de funcionamento:0. Motor Off.1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

L Luzes Liga e desliga a Iluminação V Velocidade Determina a velocidade de funcionamento: 0. Motor Off. 1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos. 2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído. 3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Iluminação

Lâmpada Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS
	4 E14 220 –	240 107 x 37	DRBB/F-4-220-240-E14-35/100
